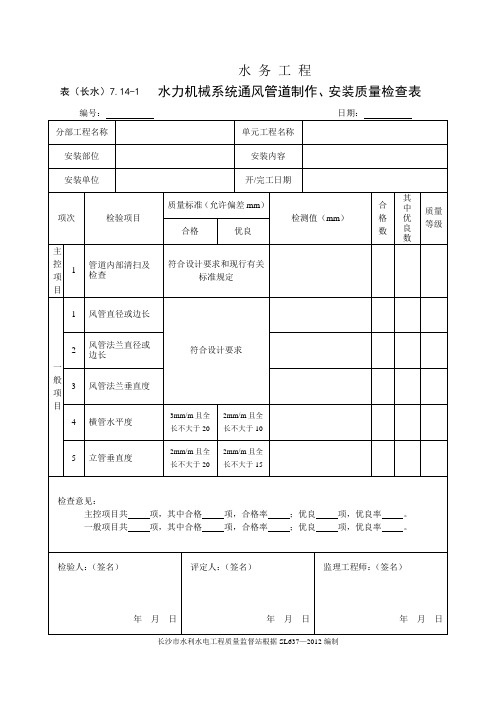

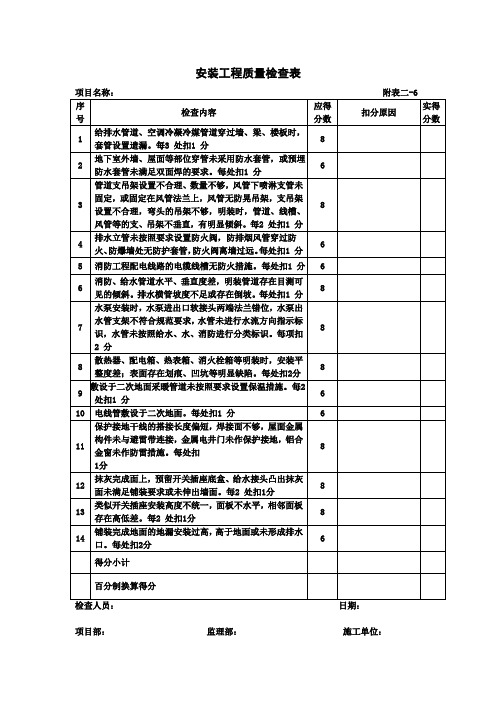

水力机械系统通风管道制作安装单元工程安装质量检查表

发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013）编制.本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。

——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。

将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。

工程竣工验收后,《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。

（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。

（3）划分结果应以书面形式报送质量监督机构备案。

2。

单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。

3。

单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。

4。

《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。

5。

文字。

应按国务院颁布的简化汉字书写.字迹应工整、清晰。

6。

数字和单位。

数字使用阿拉伯数字（1、2、3、…、9、0）。

单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。

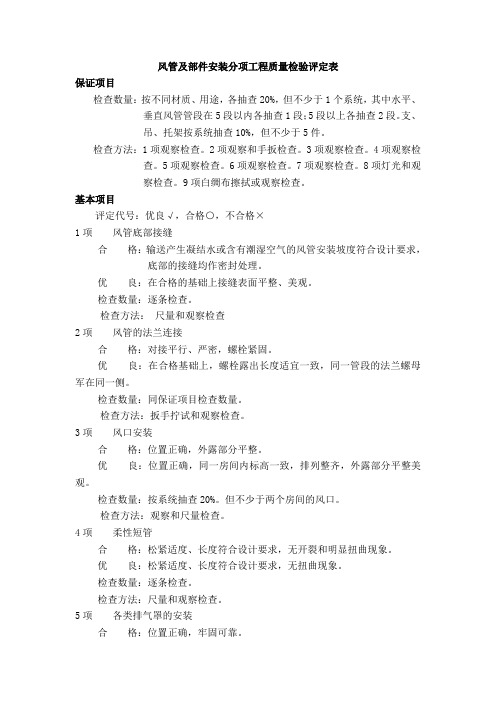

风管及部件安装分项工程质量检验评定表保证项目检查数量：按不同材质、用途，各抽查20%，但不少于1个系统，其中水平、垂直风管管段在5段以内各抽查1段；5段以上各抽查2段。

支、吊、托架按系统抽查10%，但不少于5件。

检查方法：1项观察检查。

2项观察和手扳检查。

3项观察检查。

4项观察检查。

5项观察检查。

6项观察检查。

7项观察检查。

8项灯光和观察检查。

9项白绸布擦拭或观察检查。

基本项目评定代号：优良√，合格○，不合格×1项风管底部接缝合格：输送产生凝结水或含有潮湿空气的风管安装坡度符合设计要求，底部的接缝均作密封处理。

优良：在合格的基础上接缝表面平整、美观。

检查数量：逐条检查。

检查方法：尺量和观察检查2项风管的法兰连接合格：对接平行、严密，螺栓紧固。

优良：在合格基础上，螺栓露出长度适宜一致，同一管段的法兰螺母军在同一侧。

检查数量：同保证项目检查数量。

检查方法：扳手拧试和观察检查。

3项风口安装合格：位置正确，外露部分平整。

优良：位置正确，同一房间内标高一致，排列整齐，外露部分平整美观。

检查数量：按系统抽查20%。

但不少于两个房间的风口。

检查方法：观察和尺量检查。

4项柔性短管合格：松紧适度、长度符合设计要求，无开裂和明显扭曲现象。

优良：松紧适度、长度符合设计要求，无扭曲现象。

检查数量：逐条检查。

检查方法：尺量和观察检查。

5项各类排气罩的安装合格：位置正确，牢固可靠。

优良：位置正确，排列整齐，牢固可靠。

检查数量：按抽查系统逐个检查。

检查方法：尺量和观察检查。

允许偏差项目检查方法：1项用拉线液体连通器和尺量检查。

2项用吊线和尺量检查。

3项用拉线和尺量检查：吊线和尺量检查。

检查数量：风管同保证项目，风口同基本项目3。

风管及部件安装分项工程质量检验评定表年月日。

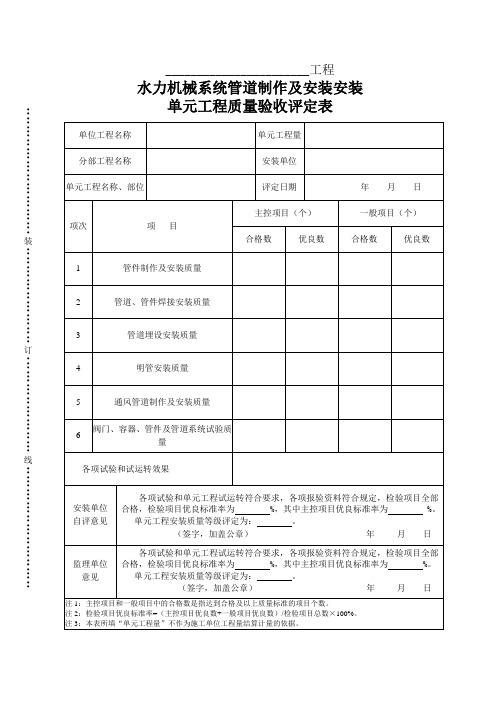

管道制作单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1.单元工程划分：同介质的管道划分为一个单元工程。

如单元工程范围过大，可按同介质管道的工作压力等级划分为若干个单元工程。

2.单元工程量：填写本单元工程水力机械系统管道安装量（t）。

3.各项目检验方法及数量如下。

（1）管件制作。

（2）管道、管件焊接。

（3）管件埋设。

（4）明管安装。

（5）通风管道制作、安装。

（6）阀门、容器、管件及管道系统试验。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括：自动化元件（装置）产品质量检查记录，以及校验、安装、调试、试验、检测记录。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.法兰盘与管子中心线垂直偏斜值（单位：mm）。

6.《水轮发电机组安装技术规范》（GB/T8564—2003）（1）焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，Ⅰ型坡口为5～6mm；Ⅴ型坡口要盖过每边坡口约2mm。

（2）焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0.05mm，长度不超过缝长的10%，且小于100mm。

7.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

8.单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

9.单元工程安装质量评定分为合格和优良两个等级，其标准如下：（1）合格等级标准。

1）检验项目应符合SL637—2012第3.2.5条1款的要求。

2）主要部件的调试及操作试验应符合SL637—2012和相关专业标准的规定。

3）各项报验资料应符合SL637—2012的要求。

管道安装安全检查表日期：[填写日期]施工单位：[填写施工单位名称]1. 前期准备- [ ] 确认施工现场是否已经进行了相关的准备工作，例如清理和平整工作区域。

- [ ] 确保施工现场周边已设置警示标志，并采取措施确保施工现场的安全。

- [ ] 了解并确保施工员工已经接受相关的安全培训，并具备必要的证书和许可。

2. 管道安装- [ ] 检查管道的材质和型号是否符合设计要求，确认其质量和合格证。

- [ ] 监督施工人员在进行焊接或连接时是否遵守正确的工艺和操作规范。

- [ ] 检查管道的固定方式和支撑结构是否稳固可靠，防止管道漏水或倒塌的风险。

- [ ] 确认管道布置是否符合设计图纸和相关标准，避免过大或过小的弯曲，切勿将管道暴露在危险区域。

- [ ] 进行管道连接部位的压力测试，确保连接紧密并无泄漏。

3. 安全设备- [ ] 确认施工现场是否配备了必要的安全设备，例如安全帽、防护眼镜、耳塞等。

- [ ] 检查安全设备是否完好无损，并确保施工人员正确佩戴和使用。

4. 环境保护- [ ] 确保施工现场周边的环境保护工作已经得到落实，例如防止杂物和废料的随意排放。

- [ ] 检查施工现场是否进行了环境保护隐患的排查和整改。

5. 施工人员- [ ] 确认施工人员具备相应的经验和技能，能够熟练操作和使用相关工具和设备。

- [ ] 检查施工人员的工作证和资质证书，确保合法合规。

以上为管道安装安全检查表，施工单位应根据实际情况认真完成检查记录，并及时整改发现的安全隐患。

同时，施工单位应遵守相关法律法规，确保施工过程安全可靠，保护员工和环境的安全和健康。

水利机械系统管路安装单元工程质量评定表(例表)续表4．10(例表)注适用范围：见表4．1。

表中项次4中P——额定工作压力，项次1中D——管外径，mm；R——环管曲率半径，mm；H——三通支管高度，mm；L——焊管设计周长，mm。

填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1．单元工程划分：以同一工作介质的管路划分为一个单元工程。

如单元工程范围过大，可在同一介质的管路按工作压力等级划分为若干个单元工程。

2．单元工程量：填写本单元油系统管路安装量(t)。

3．各项目检验方法如下。

4．GB8564～88《水轮发电机组安装技术规范》。

第10．3．2条：焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，I形坡口为5～6mm；V形坡口要盖过每边坡口约2mm。

第10．3．3条：焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0．05mm，长度不超过缝长的10％，且小于100mm。

5．按组成系统的管路长度计算，每50m各检查两处，不足50m各检查一处的方式检验，具体检验部位由现场商定。

对于工作压力在2．5MPa及以上的阀门及系统管路试验，必须逐项检验。

6．有压容器的制作单位必须具备有压容器的制作许可证。

7．实测值填写实际测量值。

8．检验结果，合格项数指达到合格及以上质量标准的项目个数。

9．单元工程质量标准。

合格：主要检查项目全部符合规定，一般检查项目的实测点有90％及其以上符合规定，其余虽有微小超差，但不影响使用。

系统试验符合要求。

优良：在合格的基础上，并有50％及其以上检查项目达到优良等级，其中项次1．1、1．4、3．1必须达到优良标准。
