线路补偿装置说明书

目录MRD-XHZ-II系列调匝式消弧线圈接地补偿装置技术特点综述 (3)一、MRD-XHZ-II系列调匝式消弧线圈接地补偿装置简述 (3)二、装置调谐原理 .................................................................................... 错误！未定义书签。

三、装置特点 (4)产品安装使用说明 .............................................................................. 错误！未定义书签。

一、产品的结构及名称 ............................................................................ 错误！未定义书签。

二、产品的使用环境 ................................................................................ 错误！未定义书签。

三、安装和调试 ........................................................................................ 错误！未定义书签。

四、MRD-XHZ微机控制器的使用说明 ..................................................... 错误！未定义书签。

五、运行维护 ............................................................................................ 错误！未定义书签。

附录一微机控制器结构框图、程序框图 .................................................... 错误！未定义书签。

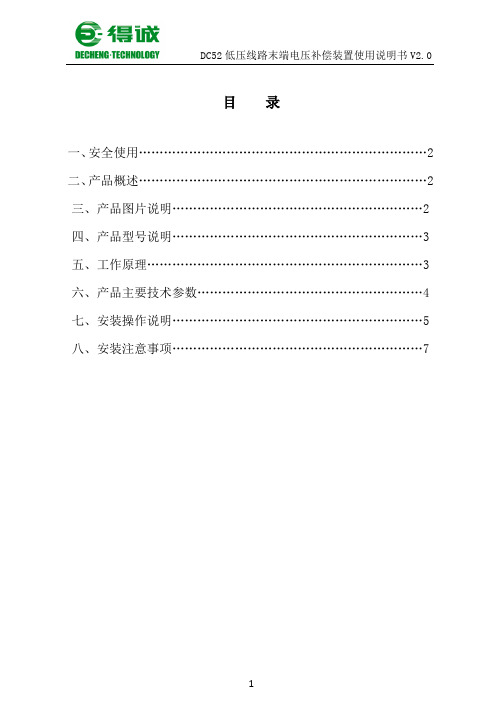

目录一、安全使用 (2)二、产品概述 (2)三、产品图片说明 (2)四、产品型号说明 (3)五、工作原理 (3)六、产品主要技术参数 (4)七、安装操作说明 (5)八、安装注意事项 (7)一、安全使用在安装、保养和使用我公司低压线路末端电压补偿装置时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用产品的功能，延长设备的使用寿命。

对因使用不当造成的损失，本公司不承担责任。

1.请勿撞击。

2.电源线的规格应满足用电负荷的要求。

3.在维护设备之前，请把开关全部断开。

4.设备正常运行期间，如果外壳没有可靠接地，设备外壳可能带电，请勿触摸设备外壳金属部分，否则有触电危险。

二、产品概述DC-52系列低压线路末端电压补偿装置是针对农网基础薄弱、供电半径大、负荷不稳定的现状，通过电容装置改善电能质量降低线损，再采用电压补偿装置提升线路末端电压。

产品通过对线路电压的检测自动调节电压补偿模块的补偿电压，从而实现线路末端电压提升及稳压的功能。

能保证供电质量，提高电压合格率，并且输出为正弦波，无谐波干扰，输出效率高，可长期连续工作，能承受短时间超载，过载能力强，适用负载广泛，可与各类设备配合运行，适合在大中功率场合下应用。

该产品的推出，为电压偏低，供电质量不稳定的低压配电电网提供了一个经济，便捷的解决方案，既为电力部门节省了大量的人力、物力，又向用户提供了稳定可靠的电源，从而大大减少了农网改造的投资。

DC-52系列低压线路末端电压补偿装置具有电压提升效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并能够直接有效地解决农村电网中末端电压过低的问题，保障居民正常供电，是解决农网低压线路长距离送电低电压问题的理想装置。

三、产品图片说明设备安装示意图设备现场图片四、产品型号说明五、工作原理 如下图是整个装置的原理图框图，电压补偿模块串联在线路中，当电压补偿控制器检测到输入电压U1低于电压合格率时，控制电压补偿模块，根据实际输入电压的数值切入相应的抬升电压，使U2输出电压满足负载正常工作，并且无功补偿器自动工作，用以补偿线路上的感性无功，降低因无功电流造成的线路损耗及压降。

低压调压器(低压线路末端电压补偿装置) 技术规范书目录1、总则 (1)2、工作范围 (1)3、环境条件 (2)4、执行标准 (2)5、技术要求 (3)6、试验 (5)7、货物需量表 (6)8、随机备件及随机工具清单 (6)9、质量保证 (6)10、技术资料的交付 (7)11、包装、运输和储存 (8)12、随机文件 (8)附录一：随机备件清单 (9)附录二：随机工具清单 (9)附录三：技术差异表 (10)1、总则1.1 本规范书规定了低压线路调压器有关技术方面的基本要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规范和标准。

卖方应提供符合本技术规范和有关工业标准要求的装置。

1.2 如果卖方没有以书面形式对本技术规范书提出异议，则意味着卖方提供的装置完全符合本技术规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节加以详细描述。

1.3 本技术规范书所使用的标准如与卖方执行的标准发生矛盾时，按较高标准执行。

1.4 合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用简体中文和国际单位制(SI)。

1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

2、工作范围2.1 卖方的工作范围卖方应提供满足本技术规范要求所必须的成套装置和各项服务。

其中包括下列内容: 2.1.1. 按照系统运行要求、本技术规范规定和适用的工业标准，设计生产完整的无功补偿装置；2.1.2 提供构成无功补偿装置所必需的全部硬件；2.1.3 达到本装置技术规范所规定的全部功能要求，并向买方提供最终图纸资料；2.1.4 按照合同规定的进度要求，卖方按时发运无功补偿装置全套设备；2.1.5 根据本技术规范的要求，提供必须的安装详图和安装指导；2.1.6 通电启动和调试服务，直到所提供装置能够正常运行，达到本技术规范书对装置提出的全部功能要求；2.1.7 负责培训买方的运行、维护和工程技术人员，并使这些培训人员能够得心应手地操作、维护装置；2.1.8 装置接地可直接接在系统接地网上，接地电阻小于4欧姆。

X B Z W-10高压无功自动补偿装置安装使用说明书平顶山市康立电气有限责任公司本产品显著特点单元化设计单元元件体积小、重量轻，便于搬运，安装时不需要动用大型设备，不受场地限制，特别适合于野外安装。

以无功功率、线路电压、功率因数等综合判据为投切依据，两级自动无功补偿，补偿更准确、精细。

使用配永磁机构的专用真空开关作为电容器投切开关，分断时无重燃，运行时线圈不带电，节能节电降低电容故障率。

不锈钢外壳，防腐性能良好。

目录一、概述 (3)二、型号说明 (3)三、使用条件 (3)四、主要技术参数 (3)五、功能特点 (4)六、安装与调试 (5)七、注意事项 (6)八、控制箱操作说明 (6)九、随机文件 (6)十、定货须知 (6)十一、附图 (7)十二、接线说明 (10)附录：开关及电容气专用安装支架安装指导 (11)一、概述该装置主要用于10kV架空线路，自动跟踪线路无功需求情况，以无功功率、线路电压、功率因数等综合判据为投切依据，从补偿点就近向线路两侧输送无功，最大限度的减少无功流动，达到降低线损、提高线路末端电压，增加线路的输电能力的目的。

并且可以减少变电站设备的投资，是投资最经济、回报率最高的电力设备。

整套装置单元化设计、单件元件体积小、重量轻，便于搬运运输；各部件之间采用带航空插头电缆连接，简单方便且便于维护。

整套装置包括投切开关、电力电容器、电源、控制箱、氧化锌避雷器、跌落式高压熔断器、取样电流互感器、安装支架等，投切开关、电源、控制箱均采用不锈钢壳体。

二、型号说明三、使用条件3.1周围空气温度不高于+50℃，不低于-40℃，24小时平均温度不高于+40℃。

3.2海拔高度不超过1000m。

3.3周围无有害气体和蒸汽，无易燃、易爆及导电性介质。

3.4安装地点无剧烈震动及颠簸。

与上述任一条件不符合时，应视为特殊使用环境，应向制造厂提出来，进行协商解决。

四、主要技术参数4.1额定电压：12kV4.2额定频率：50Hz4.3额定容量：100kVar，200kVar4.3.1电容偏差：≤－5％～＋10%4.3.2电容器在额定电压、额定频率下，20℃时损耗角正切值：膜纸负荷介质≤0.0012，纯膜介质≤0.0054.3.3绝缘水平：电容器端子与外壳间能承受10kV/10s工频耐压试验4.5执行标准：Q/PKD012-2003 《XBZW-10高压无功自动补偿装置企业标准》五、功能特点5.1 单元化设计单件元件体积小、重量轻，便于搬运，方便运输，安装时不需要动用大型设备，不受场地限制，特别适合于野外安装；5.2 带航空插头的电缆连接各部件之间通过航空插头对接，简单方便，便于维护；5.3 不锈钢外壳投切开关、电源电抗箱、控制单元均采用不锈钢外壳，外观漂亮，使用寿命长；5.4两级自动补偿电容配置一般100kVar、200kVar各一组，可以实现0kVAR、100kVAR、200kVAR、300kVAR四种状态无功补偿。

JKW5B智能无功功率自动补偿控制器说明JKW5系列智能无功功率补偿控制器使用说明书简介新型JKW5系列无功功率自动补偿控制器（包括JKW5C、JKW5B 等型号) 运用无功功率计算和目标功率因数设置，双重计算检测方法，为线路所需无功的准确补偿，以及限制线路过补状况的发生而设计的理想产品。

采用先进的单片机技术，全自动贴片机焊接工艺，以及先进的检测设备，确保产品具有高精度和高灵敏度，且有抗干拢能力强运行稳定等特点。

该系列产品符合DL/T597-996标准，适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率减少线损，改善供电的电压质量，从而担高了经济效益与社会效益，可广泛适用不同的电网环境。

型号命名JK W 5 □- □后一个□:输出回路数前一个□:是C,开孔尺寸113 X 113m,如是B,开孔尺寸162X102m 5---设计序号，特征代号W---控制物理量为无功功率JK---低压无功自动补偿控制器使用条件环境温度：-25℃～+55℃相对湿度：最大相对湿度为90%（20℃时）海拔高度：不能超过2500米环境条件：无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在，安装地点无剧烈震动。

技术数据额定电压：AC 220/380V,波动不能超过±15%额定电流：AC 0～5A 频率：50Hz/60Hz触点容量：AC 220 5A 功率：最大8W灵敏度：150mA 防护等级：外壳IP40控制方式：循环投切按键功能名称符号内容菜单键递增键+ 递减键菜单主菜单- 子菜单选择。

注：按住菜单键4秒“设置”灯亮方可进入参数预置菜单；少于0.5秒则进入“手动”功能“设置”参数时递加参数值，“ 手动”运行时投入电容器组“设置”参数时递减参数值，“ 手动”运行时切除电容器组菜单操作被设置参数参数代码含义参数范围出厂设置代码按住“菜单”键4秒使“设置”指示灯亮再按“菜单”键PA-1 互感器变比设置5-6000再按“菜单”键PA-2 回路设置1-12再按“菜单”键PA-3 电压上限400V-500V ( 230-260V) 再按“菜单”键PA-4 电压下限300V-360V (176-210)再按“菜单”键PA-5 投入门限1-98Kvar再按“菜单”键PA-6 `1 切出门限1-50Kvar再按“菜单”键PA-7 投切延时10-120s再按“菜单”键PA-8 目标功率左因素0.6-1控制器储该次设置，并返回自动运行状态硬件最大值437>>(253)>>3 2>>(190)>>4>>20>>8>>30>>0.96按“递增键”参数递增，按“递减键”参数递减操作说明1、本控制器具有“自动运行模式”与“手动运行模式”两种工作状态；“手动”指示灯点亮时为“手动运行模式”，否则为“自动运行模式”；2、CT 变比预置值为信号电流互感器变比的分子值，如用户的信号电流互感器变比为500/5，则CT 变比预置值为500而不是100。

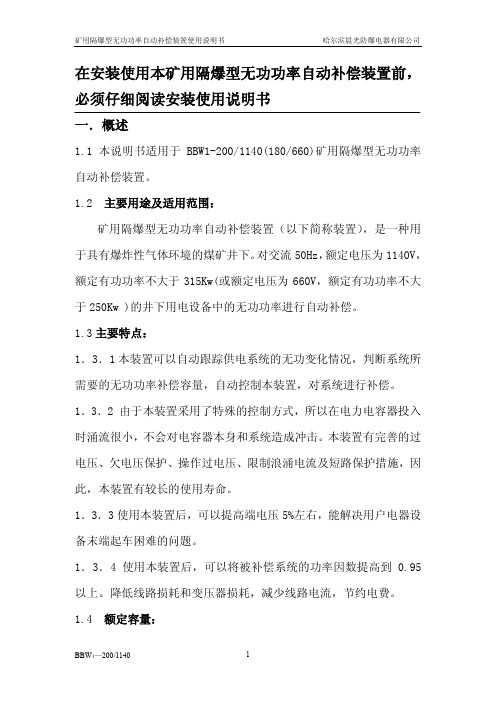

在安装使用本矿用隔爆型无功功率自动补偿装置前，必须仔细阅读安装使用说明书一．概述1.1 本说明书适用于BBW1-200/1140(180/660)矿用隔爆型无功功率自动补偿装置。

1.2 主要用途及适用范围：矿用隔爆型无功功率自动补偿装置（以下简称装置），是一种用于具有爆炸性气体环境的煤矿井下。

对交流50Hz，额定电压为1140V，额定有功功率不大于315Kw(或额定电压为660V，额定有功功率不大于250Kw )的井下用电设备中的无功功率进行自动补偿。

1.3主要特点：1．3．1本装置可以自动跟踪供电系统的无功变化情况，判断系统所需要的无功功率补偿容量，自动控制本装置，对系统进行补偿。

1．3．2 由于本装置采用了特殊的控制方式，所以在电力电容器投入时涌流很小，不会对电容器本身和系统造成冲击。

本装置有完善的过电压、欠电压保护、操作过电压、限制浪涌电流及短路保护措施，因此，本装置有较长的使用寿命。

1．3．3使用本装置后，可以提高端电压5%左右，能解决用户电器设备末端起车困难的问题。

1．3．4使用本装置后，可以将被补偿系统的功率因数提高到0.95以上。

降低线路损耗和变压器损耗，减少线路电流，节约电费。

1.4 额定容量：矿用隔爆型无功功率自动补偿装置的额定容量，是指装置内电容器组的额定容量。

本装置电容器组的额定容量为：200（180）Kvar。

注：根据用户的要求，可提供其它参数的装置。

1.5 额定电压：矿用隔爆型无功功率自动补偿装置的额定电压，是指装置拟接入供电系统的额定电压。

本装置的额定电压为1140V(660V)。

1.6 装置的规格：（见表一）表一1.7 产品执行标准及特征：1.7.1 产品执行下列标准：GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电气设备第2部分:隔爆型“d”GB3836.3-2000 爆炸性气体环境用电气设备第3部分：增安型“e”GB/T 15576-1995低压无功功率静态补偿装置总技术条件Q/CG03-2006 矿用隔爆型无功功率自动补偿装置技术条件。

5. 主要技术性能指标5.1 电容偏差5.1.1 装置实际电容与额定电容之差在额定电容的0～+5%范围内。

5.1.2 装置任何两线路端子之间，其电容的最大值与最小值之比不超过1.02。

5.2 电感偏差5.2.1 在额定电流下，其电抗值的容许偏差为0～+5％。

5.2.2 每相电抗值不超过三相平均值的±2％。

5.3 绝缘水平装置额定电压一次电路1min 工频耐受电压(方均根值)一次电路冲击耐受电压[(1.2～5)/50μs 峰值]二次电路1min 工频耐受电压(方均根值)610353242956075200222单位：kV 表15.4 过负载能力5.4.1稳态过电压 工频过电压U N 最大持续时间说明1.101.151.201.30长期每24h 中30min 5min 1min指长期过电压的最高值不超过1.10U N 系统电压的调整与波动轻负载时电压升高轻负载时电压升高表26. 结构和工作原理6.1 该装置为柜式结构或框架式结构，可以手动投切电容器组，又可配以电压无功自动控制器对电容器组实行自动投切。

6.2 柜式结构装置由进线隔离开关柜、串联电抗器柜、并联电容器柜以及连接的母线组成。

电容器柜可根据补偿容量大小和设置的方案确定柜的数量，一般由多个柜组成。

柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。

柜体防护等级要求达到IP20。

6.3 结构布局：当单台电容器额定容量为30～100千乏时，所构成的电容器组为三层（单）双排结构，当额定容量为100千乏以上者为二层(单)双排结构，当额定容量为200千乏以上者为单层(单)双排结构。

其外形结构视图详见图1～图8。

5.4.2 稳态过电流：能在方均根值不超过1.1×1.3下长期运行。

5.4.3 用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值)，持续时间不大于1/2周波的过渡过电压。

相应的过渡过电流峰值可能达到100I N ，在这种情况下，允许每年操作1000次。

无功补偿装置GBTBBW-FW系列低压无功自动补偿设备产品说明书一、产品简介无功自动补偿装置GBTBBW-FW系列产品针对于居民用电及工厂用电负载,随机开发的低压自动无功补偿成套装置采用三相分别采样无功功率，三相共同进行无功补偿，也可分相、分级对三相进行无功补偿，用共补分补同时进行的方式，有效的解决了三相负载不平衡时传统补偿装置无法解决的问题。

它能根据负载的变化情况及时补偿。

投切方式灵活，用户可根据现场情况自行选择循环投切、编码投切或模糊投切，达到最佳投切效果，功率因数可提高到0.95以上，大大提高变压器负载以能力；同时对过流、过压、欠压、谐波超限等保护措施，确保设备在安全环境下稳定工作，大大降低故障率.无功自动补偿装置GBTBBW-FW系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。

该系列低压无功补偿柜以智能型无功功率控制器为核心，根据电网功率因数自动进行投切，确保电网始终具有较高的功率因数。

可以根据各相的负荷具状进行分相投切.可根用户据现场情况，选装谐波抑制装置，减少谐波污染；具有实时测量、显示功能；支持rs232、rs485.二、使用条件1．环境温度：-25℃～+45℃。

2．相对湿度：不超过90%。

3．周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

4．海拔高度：不超过2000m。

6．安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。

注：若有特殊环境使用条件，请在订货时与我公司协商。

三、执行标准《低压成套无功功率补偿装置》 GB/T15576-1995《自愈式低压并联电容器》 GB/T12747-1991《低压成套开关设备和控制设备》 GB/T14048.1-2000《低压并联电容器装置》 JB/T7113-1993《低压无功功率动态补偿装置》 JB/T10695-2007《低压无功功率自动补偿控制器》 JB/T9663-1999四、结构特点1．补偿装置可根据用户要求可进行模块化设计，即一体化，结构紧凑、布局新颖。
