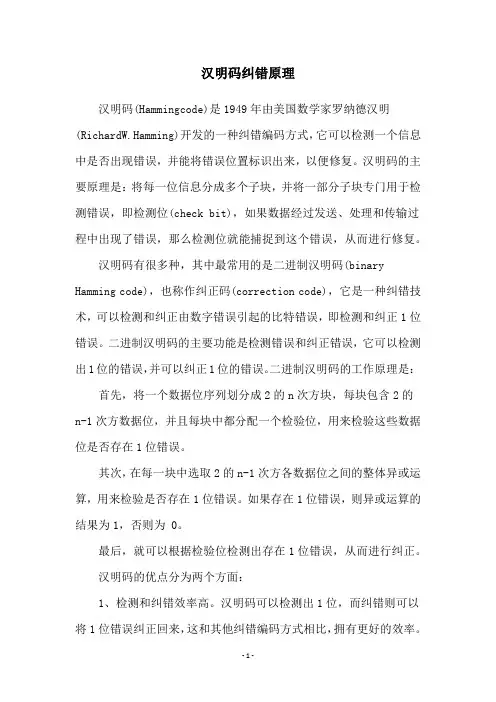

汉明码纠错判原理汉明码纠错是一种用于检测和纠正数据传输中错误的编码技术。
它通过在发送的数据中添加冗余位来实现。
在接收数据时，通过比较接收到的数据和原始数据的不同，可以确定错误的位置，并进行纠正。
汉明码纠错的判别原理如下：1.定义汉明距离：汉明码纠错基于汉明距离的概念。
汉明距离是指两个等长字符串之间相应位置上不同字符的个数。
例如，“1011”与“1001”的汉明距离为12.编码过程：编码时，将原始数据按照一定的规则转换成汉明码。
规则为，在原始数据中插入足够的冗余位以形成汉明码。
冗余位的个数由数据长度决定。
3.错误检测：接收到汉明码后，进行错误检测。
检测的方法是比较接收到的数据和原始数据的汉明距离。
如果汉明距离大于0，则说明传输过程中存在错误。
4.错误定位：如果错误检测结果为大于0的汉明距离，则需要确定错误发生的位置。
通过比较接收到的数据和原始数据的每一位，找出不同的位数。
5.纠错：根据错误发生的位置，对接收到的数据进行纠错。
如果错误发生在冗余位上，则可以直接将其取反。
如果错误发生在数据位上，则需要进行一系列的操作，例如排除错误位、校验错误位并进行纠错等。
通过以上步骤，汉明码纠错可以实现对一定数量的错误进行检测和纠正。
需要注意的是，汉明码纠错技术虽然可以有效地检测和纠正一定数量的错误，但并不适用于介质中存在大量错误的情况。
此外，汉明码纠错也无法纠正由于传输过程中丢失或重复数据引起的错误。
因此，在实际应用中，需要综合考虑多种编码和纠错技术的组合，以确保数据的可靠传输。

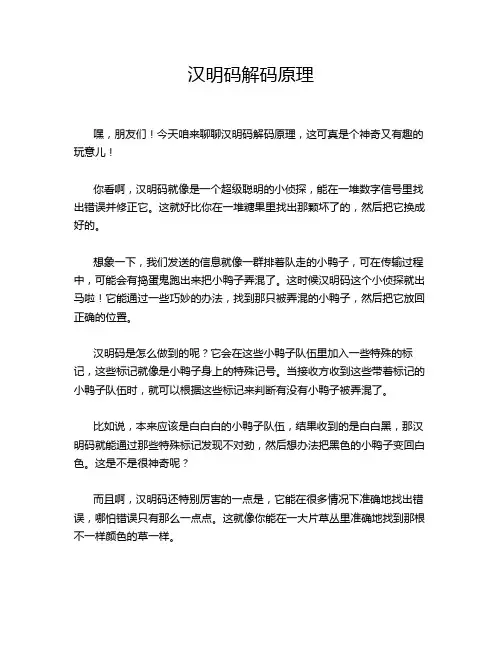

汉明码解码原理嘿，朋友们！今天咱来聊聊汉明码解码原理，这可真是个神奇又有趣的玩意儿！你看啊，汉明码就像是一个超级聪明的小侦探，能在一堆数字信号里找出错误并修正它。
这就好比你在一堆糖果里找出那颗坏了的，然后把它换成好的。
想象一下，我们发送的信息就像一群排着队走的小鸭子，可在传输过程中，可能会有捣蛋鬼跑出来把小鸭子弄混了。
这时候汉明码这个小侦探就出马啦！它能通过一些巧妙的办法，找到那只被弄混的小鸭子，然后把它放回正确的位置。
汉明码是怎么做到的呢？它会在这些小鸭子队伍里加入一些特殊的标记，这些标记就像是小鸭子身上的特殊记号。
当接收方收到这些带着标记的小鸭子队伍时，就可以根据这些标记来判断有没有小鸭子被弄混了。
比如说，本来应该是白白白的小鸭子队伍，结果收到的是白白黑，那汉明码就能通过那些特殊标记发现不对劲，然后想办法把黑色的小鸭子变回白色。
这是不是很神奇呢？而且啊，汉明码还特别厉害的一点是，它能在很多情况下准确地找出错误，哪怕错误只有那么一点点。
这就像你能在一大片草丛里准确地找到那根不一样颜色的草一样。
那有人可能会问了，汉明码就不会出错吗？嘿，它当然也不是百分百完美的啦，但它已经很厉害啦！它就像我们身边的好朋友，虽然也会有小失误，但总体来说能给我们很大的帮助。
在我们的生活中，汉明码解码原理可有着大用处呢！比如在通信领域，它能让我们的通话更清晰，信息传输更准确。
没有它，我们可能经常会听到一些奇怪的声音或者收到错误的信息，那可就麻烦啦！所以啊，汉明码解码原理真的是个很了不起的东西。
它虽然看不见摸不着，但却在默默地为我们的生活保驾护航。
我们真应该好好感谢这个聪明的小侦探，让我们的数字世界变得更加美好和可靠。
总之，汉明码解码原理就是这么神奇又实用，大家可别小看它哦！。

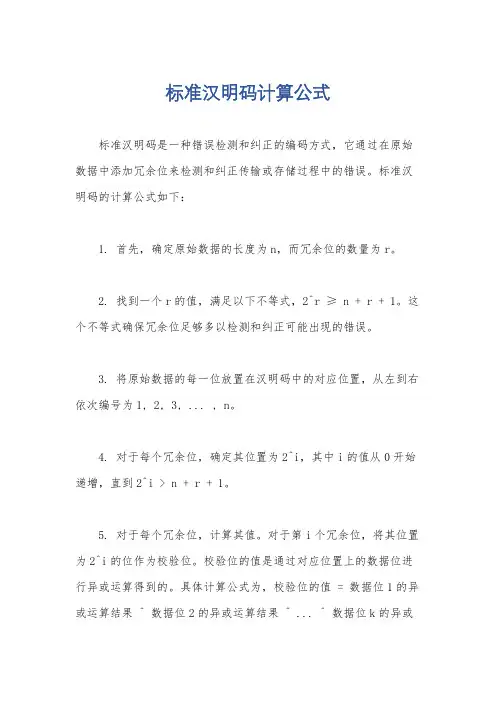

标准汉明码计算公式
标准汉明码是一种错误检测和纠正的编码方式，它通过在原始数据中添加冗余位来检测和纠正传输或存储过程中的错误。
标准汉明码的计算公式如下：
1. 首先，确定原始数据的长度为n，而冗余位的数量为r。
2. 找到一个r的值，满足以下不等式，2^r ≥ n + r + 1。
这个不等式确保冗余位足够多以检测和纠正可能出现的错误。
3. 将原始数据的每一位放置在汉明码中的对应位置，从左到右依次编号为1, 2, 3, ... , n。
4. 对于每个冗余位，确定其位置为2^i，其中i的值从0开始递增，直到2^i > n + r + 1。
5. 对于每个冗余位，计算其值。
对于第i个冗余位，将其位置为2^i的位作为校验位。
校验位的值是通过对应位置上的数据位进行异或运算得到的。
具体计算公式为，校验位的值 = 数据位1的异或运算结果 ^ 数据位2的异或运算结果 ^ ... ^ 数据位k的异或
运算结果，其中k是与校验位相关的数据位的数量。
6. 将计算得到的校验位插入到汉明码中的对应位置。
通过以上计算公式，标准汉明码可以实现对数据传输或存储过程中的错误进行检测和纠正。
在接收端，通过比较接收到的汉明码与计算得到的校验位，可以确定是否存在错误，并尝试进行纠正。
汉明码的原理汉明码是一种错误检测和纠正的编码方式，它以理论家理查德·汉明的名字命名。
汉明码通过在数据中插入冗余位来检测和纠正错误。
它的原理是在发送数据的时候，根据一定的规则生成一组冗余位，并将其附加到原始数据中。
接收方在接收到数据后，通过对数据进行校验，可以检测出错误的位置，并进行纠正。
汉明码的生成规则如下：假设发送方要发送一个m位的数据，需要生成r位的冗余位。
冗余位的数量r需要满足以下条件：2^r ≥ m + r + 1。
也就是说，冗余位的数量需要满足能够容纳原始数据和冗余位的总长度。
生成冗余位的方法是通过对原始数据进行一系列的异或运算。
首先，确定冗余位的位置，通常是2的幂次方位置，比如第1位、第2位、第4位等。
然后，对于每一个冗余位，计算其值，即将与其相关的原始数据位进行异或运算，并将结果作为冗余位的值。
最后，将生成的冗余位附加到原始数据中，形成最终的发送数据。
接收方在接收到数据后，需要对数据进行校验。
校验的过程是将接收到的数据和冗余位进行一系列的异或运算，然后检查结果。
如果结果为0，则说明数据没有错误；如果结果不为0，则说明数据存在错误，并且错误的位置对应于校验结果中值为1的位。
在纠正错误的时候，可以通过计算错误位置的二进制表示来确定具体是哪一位出现了错误。
例如，如果校验结果中值为1的位的位置是5，则说明第5位出现了错误。
接下来，将错误位的值进行取反操作，即从0变成1，或者从1变成0，然后将纠正后的数据发送给上层应用。
汉明码的好处是能够检测出错误的位置并进行纠正，从而提高数据传输的可靠性。
它广泛应用于通信和存储系统中，特别是在数据传输距离较远或者噪声较大的情况下，汉明码可以有效地保证数据的完整性和准确性。
总结起来，汉明码是一种通过插入冗余位来实现错误检测和纠正的编码方式。
它的原理是在发送数据的时候，根据一定的规则生成一组冗余位，并将其附加到原始数据中。
接收方在接收到数据后，通过对数据进行校验，可以检测出错误的位置，并进行纠正。
汉明码原理一、什么是汉明码汉明码是一种在数字通信和信息理论中常用的错误检测和纠正编码技术。
它由美国数学家理查德·汉明提出，用于在传输过程中检测和纠正由于噪声引起的位错误。
汉明码通过在原始数据中添加冗余位，使得接收端能够根据编码规则检测出错误，并且在一定程度上纠正这些错误。
二、汉明码的原理汉明码的原理是基于一种称为”奇偶校验”的技术。
通过添加冗余位，汉明码能够检测并纠正单比特错误。
它通过在传输的数据中添加冗余位，使得数据在传输过程中能够容忍一定数量的错误。
三、汉明码的结构汉明码通常由n个信息位和m个校验位组成，总共有n+m个位。
校验位的数量由信息位的数量决定。
汉明码的一大特点是校验位与信息位之间的位置关系。
3.1 校验位的位置在汉明码中，校验位的位置是关键。
校验位的位置被选择为2的幂次（从0开始计数），也就是在二进制表示中只有一个位为1，其余位为0。
例如，第1个校验位的位置是1，第2个校验位的位置是2，以此类推。
3.2 校验位的计算校验位的计算方式是将校验位所对应的位置上的所有信息位相加，并根据结果计算校验位的值。
如果校验位的计算结果为奇数，则校验位的值为1；如果计算结果为偶数，则校验位的值为0。
3.3 例子以一个汉明码(7,4)为例，其中有4个信息位和3个校验位。
校验位的位置是1、2和4。
假设要发送的信息是1011，根据校验位的位置，计算校验位的值：1.计算第1个校验位的值：根据校验位的位置，需要计算第1个、第2个和第4个位的和。
对应的信息位是1、0和1。
计算结果为2，为偶数，所以第1个校验位的值为0。
2.计算第2个校验位的值：根据校验位的位置，需要计算第2个、第3个和第4个位的和。
对应的信息位是0、1和1。
计算结果为2，为偶数，所以第2个校验位的值为0。
3.计算第4个校验位的值：根据校验位的位置，需要计算第4个位和第3个位。
对应的信息位是1和1。
计算结果为2，为偶数，所以第4个校验位的值为0。
汉明码的原理及其应用1. 汉明码的介绍汉明码（Hamming Code），是一种用于错误检测和纠正的编码技术。
它由理查德·汉明于1950年提出，广泛应用于计算机网络、通信系统等领域。
汉明码通过对原始数据进行编码，在传输过程中可以检测和纠正一定数量的错误。
2. 汉明码的原理汉明码的原理基于一个关键概念，即“奇偶校验位”。
它通过在原始数据中插入额外的校验位，并计算校验位和原始数据的奇偶性，从而实现错误的检测和纠正。
具体来说，汉明码的编码过程如下：•假设要发送的原始数据为n位二进制数。
•在原始数据中插入m个校验位，将原始数据和校验位组成一个(n+m)位的数，其中校验位的位置按照一定规则确定。
•对(n+m)位的数中的每个位进行奇偶校验计算，得到新的校验位。
•最终发送的数据为原始数据加上新增的校验位。
汉明码的解码和错误纠正过程如下：•接收方收到发送方发送的数据，包括原始数据和校验位。
•对接收的数据进行奇偶校验计算，得到接收方计算的校验位。
•将接收到的校验位与接收方计算的校验位进行比较，如果两者不一致，则说明数据中存在错误。
•根据校验位的位置确定错误位的位置，然后将错误位进行纠正。
•最终得到正确的原始数据。
3. 汉明码的应用汉明码广泛应用于数据传输和存储中的错误检测和纠正。
以下是一些常见的应用场景：3.1 数据传输在数据传输过程中，由于各种原因，数据可能会发生错误。
通过使用汉明码，可以检测和纠正传输过程中出现的错误，从而保证数据的完整性和准确性。
汉明码在网络通信、无线通信等领域得到广泛应用，提高了数据传输的可靠性。
3.2 存储系统在存储系统中，数据可能会因为硬件故障或其他原因造成损坏。
使用汉明码可以检测和纠正存储过程中出现的错误，提高存储系统的可靠性和稳定性。
汉明码在硬盘驱动器、闪存存储器等设备中被广泛应用，保护用户的数据不受损坏的影响。
3.3 数字电视在数字电视中，信号的传输和接收可能受到干扰，导致数据错误。
汉明码编码原理汉明码是一种用于检错和纠错的编码方式，它是由理查德·汉明在1950年提出的。
汉明码通过在数据中添加校验位来实现错误检测和纠正，从而保证数据的可靠性。
在计算机领域，汉明码被广泛应用于存储系统、通信系统以及数字电子设备中，以确保数据传输的准确性和完整性。
汉明码的编码原理主要是通过添加校验位来实现错误检测和纠正。
在汉明码中，校验位的位置是按照2的幂次方来确定的，例如第1位、第2位、第4位、第8位等。
这些校验位的作用是对数据位进行奇偶校验，使得在接收端可以通过对校验位的检测来判断数据是否出现错误，并且可以根据校验位的信息来进行错误的纠正。
通过这种方式，汉明码可以实现对多位错误的检测和单位错误的纠正，保证了数据传输的可靠性。

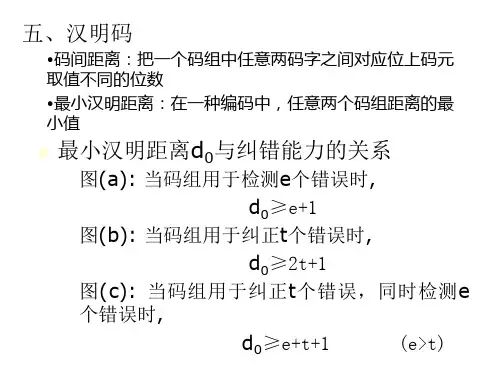

汉明码的编码原理还涉及到了海明距离的概念。
海明距离是指两个等长字符串之间对应位置上不同字符的个数。
在汉明码中，通过调整校验位的位置，使得任意两个有效码之间的海明距离至少为3，这样可以实现对单个错误的检测和纠正。
同时，通过添加更多的校验位，还可以实现对多个错误的检测和纠正，从而提高了数据传输的可靠性。
除了在数据传输中的应用，汉明码还被广泛应用于存储系统中。
在硬盘、闪存等存储设备中，为了保证数据的可靠性，通常会采用汉明码来进行错误检测和纠正。
通过在存储数据时添加汉明码，可以有效地避免数据在读写过程中出现错误，从而保证了数据的完整性和可靠性。
总之，汉明码作为一种重要的编码方式，在数据传输和存储领域发挥着重要的作用。
它通过添加校验位来实现错误检测和纠正，保证了数据传输和存储的可靠性。
随着信息技术的不断发展，汉明码在各种数字系统中的应用将会更加广泛，为数据的安全传输和存储提供了有力的保障。
一、实验目的1. 理解汉明码的基本原理及其在数据传输中的作用。
2. 掌握汉明码的编码和译码方法。
3. 通过实验验证汉明码在纠正单个错误和检测多个错误方面的能力。
4. 增强对编码理论在实际应用中的理解和应用能力。
二、实验原理汉明码是一种线性分组码，由理查德·汉明于1950年提出。
它通过在原始数据中插入额外的校验位来检测和纠正错误。
汉明码的特点是，它可以纠正单个错误，同时也能检测出两个或更多的错误。
在汉明码中，校验位的位置是按照2的幂次来安排的，即第1位、第2位、第4位、第8位等。
信息位则填充在这些校验位之间。
在编码过程中，校验位通过计算特定信息位的逻辑和来确定。
三、实验内容1. 设置汉明码参数：选择要编码的信息位长度和校验位长度。
例如，选择7位信息位和4位校验位，总共编码为11位。
2. 生成生成矩阵：根据校验位的数量，生成对应的生成矩阵。
例如，对于7位信息位和4位校验位，生成矩阵为：```G = [1 0 0 0 1 0 10 1 0 0 1 1 00 0 1 0 1 1 10 0 0 1 1 1 1]```3. 编码：将信息位与生成矩阵相乘，得到编码后的数据。
例如，信息位为`1101010`，编码后的数据为`1111000110`。
4. 译码：在接收端，首先计算每个校验位的值。
如果所有校验位的值都为0，则认为没有错误。
否则，通过计算错误位置，纠正错误。
5. 纠错：如果检测到错误，根据错误位置进行纠正。
例如，如果检测到第3位（校验位）错误，则将其反转。
四、实验步骤1. 编码过程：- 初始化信息位和校验位。
- 使用生成矩阵对信息位进行编码。
- 输出编码后的数据。
2. 译码过程：- 初始化校验位。
- 计算每个校验位的值。
- 根据校验位的值判断是否有错误。
- 如果有错误，纠正错误。
3. 纠错过程：- 根据错误位置，反转对应的位。
五、实验结果与分析1. 正确性验证：通过实验验证，编码后的数据在传输过程中发生单个错误时，能够被正确纠正。
科信学院通信系统仿真二级项目设计说明书（2013/2014学年第二学期）课程名称：通信系统仿真二级项目题目：基于M语言的数字通信仿真—采用Hamming码技术专业班级：通信工程12-02班学生姓名：学号：指导教师：设计周数：1周设计成绩：2014年6月25日目录1、设计目的和意义 (2)2、设计原理 (3)2.1 汉明编码 .................................................... 错误!未定义书签。
2.1.1汉明码编码...................................................................................... 错误!未定义书签。
2.1.2 汉明码的定义： (3)2.1.3 汉明码的构造特点： (3)2.1.4 汉明码编码的主要算法 (3)2.1.5 汉明码的编码原理 (4)2.1.6 汉明码的纠错原理 (6)2.2高斯噪声原理................................................... 错误!未定义书签。
3、Matlab仿真实现 (12)3.1 仿真思路 (12)3.2仿真详细过程及图形分析 ........................... 错误!未定义书签。
3.3 仿真结果分析 .............................................. 错误!未定义书签。
4、设计心得体会 (21)5、参考文献 (21)1、设计目的和意义技术要求及原始数据：1）对数字通信系统主要原理和技术进行研究，包括Hamming编码技术和高斯噪声信道原理等。
2）建立完整的基于Hamming码技术的通信系统仿真模型。
3）对系统进行仿真、分析。
主要任务：1）建立数字通信系统模型。
2）利用Matlab的m语言建立数字通信系统仿真模型。
3）对通信系统进行时间流上的仿真，得到仿真结果。
4）将仿真结果与理论进行比较、分析。
2、设计原理2.1 汉明编码2.1.1汉明码编码Hamming码中文称作汉明码。
汉明码是由汉明于1950年提出的，具有纠正一位错误能力的线性分组码它的突出特点是：编译码电路简单，易于硬件实现；用软件实现编译码算法时，软件效率高；而且性能比较好.2.1.2 汉明码的定义：若一致监督矩阵H 的列是由不全为0且互不相同的所有二进制m(m≥2的正整数)重组成，则由此H矩阵得到的线性分组码称为[2m-1,2m-1-m，3]汉明码。
2.1.3 汉明码的构造特点：1)．绐定一个m，我们由二进制m 重组成线性分组码的监督矩阵H，由二进制m重来标定一个发生错误的位置。
由此可知，二进制m 重共有2 种位组合，去掉一个全为0的位组合，则余下共有2m-1种位组合。
故汉明码的最大码长n=2m-1。
2)．由上面分析，我们可以知道：m 即是汉明码监督位的位数。
故一个汉明码中，信息位的位数k=n—m=2m-1-m3)．汉明码的距离为3，因此可以纠正1位错误，检出2位错误。
2.1.4 汉明码编码的主要算法汉明码的编码就是如何根据信息位数k，求出纠正一个错误的监督矩阵H，然后根据H求出信息位所对应的码字。
构造汉明码监督矩阵H的方法很多，这里仅介绍一种。
1)根据已知的信息位数k，从汉明不等式中求出校验位数m=n-k；2)在每个码字C：(C1，C2，⋯，C2m -1)中，用c02，c12，c n-12作为监督位，剩下的位作为信息位；3)用二进制数字表示2m-1 列，得到2m-1列和m 行监督矩阵H ； 4)用3步的H 形成HC T=0，从而得出m 个监督方程；5)将已知的信息代入方程组，然后求出满足上述方程组的监督位c (i=0，1，⋯ ，m 一1)。
例如，用以上方法，很容易求出[7，4，3]汉明码的监督矩阵：1 1 1 0 1 0 0 H= 1 1 0 1 0 1 0 1 0 1 1 0 0 1及编码所对应的码字为C=011001。
2.1.5 汉明码的编码原理一般来说，若汉明码长为n ，信息位数为k ，则监督位数r=n-k 。
若希望用r 个监督位构造出r 个监督关系式来指示一位错码的n 种可能位置，则要求21r n -≥或211rk r -≥++ (1)下面以（7，4）汉明码为例说明原理：设汉明码（n,k ）中k=4，为了纠正一位错码，由式（1）可知，要求监督位数r ≥3。
若取r=3,则n=k+r=7。
我们用6543210a a a a a a a 来表示这7个码元，用123s s s 的值表示3个监督关系式中的校正子，则123s s s 的值与错误码元位置的对应关系可以规定如表1所列。
表1 校正子和错码位置的关系则由表1可得监督关系式： 16542s a a a a =⊕⊕⊕()226531s a a a a =⊕⊕⊕()336430s a a a a =⊕⊕⊕()4在发送端编码时，信息位6543a a a a 的值决定于输入信号，因此它们是随机的。
监督位2a 、1a 、a 应根据信息位的取值按监督关系来确定，即监督位应使式（2）~式（4）中1s 、2s 、3s 的值为0（表示编成的码组中应无错码）654265316430000a a a a a a a a a a a a ⊕⊕⊕=⎧⎪⊕⊕⊕=⎨⎪⊕⊕⊕=⎩ (5)式（5）经过移项运算，接触监督位265416530643a a a a a a a a a a a a=⊕⊕⎧⎪=⊕⊕⎨⎪=⊕⊕⎩ (6)式（5）其等价形式为：6543210111010001101010010110010a a a a a a a ⎡⎤⎢⎥⎢⎥⎢⎥⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦(7)式（6）还可以简记为0T T H A •=或0TA H •= (8) 其中111010011010101011001H ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦[]6543210A a a a a a a a =[]0000=111011011011P ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦100010001r I ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦ 所以有[]r H PI = (9)式（6）等价于[][][]21065436543111110101011a a a a a a a a a a a Q⎡⎤⎢⎥⎢⎥==⎢⎥⎢⎥⎣⎦(10)其中Q 为P 的转置，即T Q P = (11)式（10）表示,信息位给定后，用信息位的行矩阵乘矩阵Q 就产生出监督位。
我们将Q 的左边加上一个k ×k 阶单位方阵，就构成一个矩阵G1000111010011000101010001011k G I Q ⎡⎤⎢⎥⎢⎥⎡⎤==⎣⎦⎢⎥⎢⎥⎣⎦(12)G 称为生成矩阵，因为由它可以产生整个码组，即有[][]65432106543a a a a a a a a a a a G =• (13)或者[]6543A a a a a G=• (14)式(13)即汉明码的编码原理2.1.6 汉明码的纠错原理当数字信号编码成汉明码形式（本文中即A ）后在信道中传输，由于信道中噪声的干扰，可能由于干扰引入差错，使得接收端收到错码，因此在接收端进行汉明码纠错，以提高通信系统的抗干扰能力及可靠性。
一般来说接收码组与A 不一定相同。
若设接收码组为一n 列的行矩阵B ，即[]6543210B b b b b b bb = (15)则发送码组和接收码组之差为B A E -= (16)E 就是传输中产生的错码行矩阵[]6543210E e e e e e e e = (17)若e i =0，表示接收码元无错误，若e i =1，则表示该接收码元有错。
式（16）可改写成B A E =+ (18)若E=0，即接收码组无错,则B A E A =+=，将它代人式（8），该是仍成立，即有0T B H •= (19)当接收码组有错时，E ≠0，将B 带入式（8）后，该式不一定成立。
在未超过检错能力时，式（19）不成立。
假设此时式（19）的右端为S,即T B H S •= ()20将 B A E =+代入式（20），可得()T T T S A E H A H E H =+=•+•由式（8）可知，所以T S E H =• ()21此处S 与前面的123s s s 有着一一对应关系，则S 能代表错码位置。
因此，纠错原理即，接收端收到码组后按式（20）计算出S,再根据表1判断错码情况，进行差错纠正。
2.2高斯噪声原理高斯过程又称为随机过程，它的一维概率密度函数为：概率密度221()()exp 22X x a p x σπσ⎡⎤-=-⎢⎥⎣⎦。
式中，σ > 0, a = 常数。
概率密度曲线：正态分布的概率密度特征：（1）p(x)对称于直线 x = a ，即有：()()p a x p a x +=-（2）p(x)在区间(-∞, a)内单调上升，在区间(a, ∞)内单调下降，并且在点a 处达到其极大值1/(2)πσ。
当x → - ∞或 x → + ∞时，p(x) → 0。
（3）()1p x dx ∞-∞=⎰；()()1/2a ap x dx p x dx ∞-∞==⎰⎰（4）若a = 0, σ = 1，则称这种分布为标准化正态分布：21()exp22x p xπ⎡⎤=-⎢⎥⎣⎦3、Matlab仿真实现3.1 (7,4)汉明码的编码思路(7,4)汉明码的编码就是将输入的四位信息码编成七位的汉明码，即加入三位监督位。
根据式(2.2.0）A= [a6a5a4a3] ·G可知，信息码与生成矩阵G的乘积就是编好以后的(7,4)汉明码，而生成矩阵G又是已知的，由式(1.1.9)得1 0 0 0 1 1 1G = 0 1 0 0 1 1 00 0 1 0 1 0 10 0 0 1 0 1 1所以，可以得出如下方程组a6 = a6a5= a5a4= a4a3= a3(2.2.1)a2= a6+ a5+ a4a1= a6+ a5+ a3a= a6+ a4+ a3根据式(2.2.1)就可以编出编码程序了。
3.2 (7,4)汉明码的编码程序设计根据(7,4)汉明码的编码原理，首先画出程序设计的流程图：图 6 编码流程图输入信息码a3a2a1a0，输出(7,4)汉明码b6b5b4b3b2b1b0。
首先，输入信息码a3a2a1a0，即使用以下语句：port(a:in std_logic_vector(3 downto 0);然后，根据式(2.2.1)，就可以得到监督位与信息码之间的对应关系，使用异或运算，即：b(6)<=a(3);b(5)<=a(2);b(4)<=a(1);b(3)<=a(0);b(2)<=a(3) xor a(2) xor a(1);b(1)<=a(3) xor a(2) xor a(0);b(0)<=a(3) xor a(1) xor a(0);最后，将算好的监督位与原来输入的信息一起输出，就是编码结束了。
