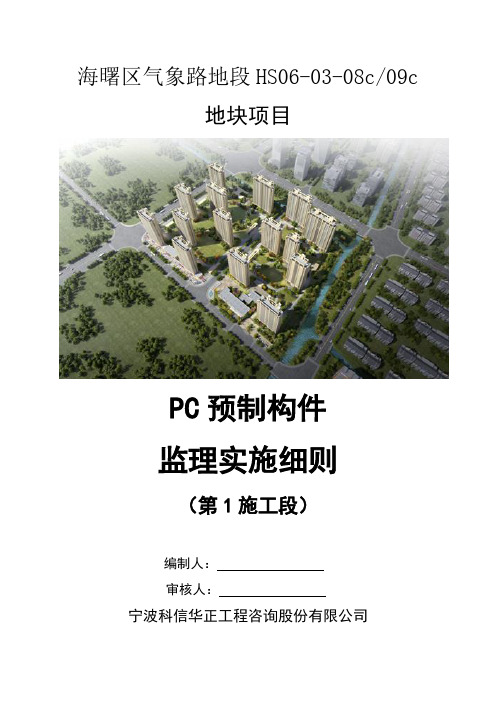

海曙区气象路地段HS06-03-08c/09c地块项目PC预制构件监理实施细则（第1施工段）编制人：审核人：宁波科信华正工程咨询股份有限公司二零一八年九月目录一、工程概况二、编制依据三、监理工作控制要点四、监理工作方法和措施五、P C施工监理安全管理六、监理内部管理PC预制构件监理实施细则（第1施工段）一、工程概况1、工程名称：海曙区气象路地段HS06-03-08c/09c地块项目工程；2、建设单位：宁波招海置业有限公司；3、勘察单位：宁波宁大地基处理技术有限公司；4、设计单位：宁波市房屋建筑设计研究院有限公司；5、监理单位：宁波科信华正工程咨询股份有限公司；6、施工单位：宁波住宅建设集团股份有限公司（第一施工段）；7、PC生产厂家：浙江捷城建筑科技有限公司8、工程地点：本工程位于宁波市海曙区，丽园南路与南苑街交叉口。
本工程现场西面靠丽园南路；东面为第二施工段；北面新典路，中间隔一条泗洲横河；南面为南苑街。
9、建设规模：总建筑面积118368㎡，地上建筑面积为89468㎡，地下室建筑面积为28900㎡。
10、结构类型：剪力墙、框架结构。
本工程PC构件类型包括:1)预制飘窗；2)预制墙板；3)预制叠合板；4)预制阳台；5)预制楼梯；6）预制梁；（1）本工程1#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（2）本工程2#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（3）本工程 3#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
（4）本工程 4#楼采用装配整体式剪力墙结构，PC范围为:4F~26F。
（5）本工程 5#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
（6）本工程 6#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（7）本工程7#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
二、编制依据1、宁波市海曙区气象路地段HS06-03-08c/09c地块项目设计图纸及相关设计文件；2、《钢筋焊接及验收规范》（JGJ18）3、《装配整体式混凝土结构工程施工质量验收规范》DB33/T11234、《装配整体式钢筋混凝土结构施工质量验收规范》DB33/T11235、《混凝土结构工程施工质量验收规范》GB50204-20116、《装配整体式混凝土结构工程施工质量验收规范》DB33/T 11237、《装配式混凝土建筑技术标准》GB-T 512318、国家及浙江省现行的其他有关规范、规定及标准会及产品设计文件规定的其它相关技术指标和技术规范三、监理控制工作要点1、PC构件制作控制工作要点：审核与PC生产的相关的各施工专项方案，主要有塔吊安装方案，PC现场堆放和吊装专项方案，垂直运输方案，脚手架方案。
PC吊装监理细则编制：审核：二零一八年目录1、工程概况、编制依据以及工程特点 (1)1.1、工程概况 (1)1.2、编制依据 (1)1.3、工程特点 (1)2、工程目标 (1)2.1、安全目标 (1)2.2、文明目标 (1)2.3、质量目标 (1)2.4、进度目标 (1)3、监理工作方法 (2)3.1、事前准备 (2)3.2、材料验收 (2)3.3、吊装控制 (2)3.4、事中控制 (2)3.5、事后控制（质量检查、确认） (2)4、预制构件吊装质量控制 (3)4.1、预制楼板吊装质量控制 (3)4.2预制楼梯吊装质量控制 (3)4.3其他预制构件（阳台板、空调板）吊装质量控制 (3)4.4、叠合构件混凝土二次浇筑的监理质量控制 (3)5、其他 (3)5.1、冬季施工 (3)5.2、吊装安全注意事项 (3)5.3文明施工措施 (4)1、工程概况、编制依据以及工程特点1.1、工程概况1.1.1、工程名称：1.1.2、建设单位：1.1.3、设计单位：1.1.4、勘察单位：1.1.5、监理单位：1.1.6、施工单位：1.2、编制依据1、GB 50068-2001 建筑结构可靠度设计统一标准2、GB 50009-2012 建筑结构荷载规范3、GB 50011-2010 建筑抗震设计规范4、GB50300-2013 建筑工程施工质量验收统一标准5、GB50666-2011 混凝土结构工程施工规范6、JGJ/1-2014装配式混凝土结构技术规程1.3、工程特点1.3.1主要特点本工程为预制装配式混凝土结构，其主要特点是：（1）现场结构施工采用预制装配的方法，吊装墙板、阳台、楼板、凸窗以及楼梯构件。
（2）预制装配式构件的产业化。
所有预制构件全部采用在工厂流水加工制作，制作的产品直接用于现场装配。
（3）阳台板采用独立支撑体系，取消传统钢管排架做法，即稳定牢固又方便后续施工高效拆卸。
1.3.2、施工特点本工程采用的PC结构，其要点是：预制构件的工厂制作；现场装配构件的吊装；临时固定连接；配套机械的选用；预制结构和现浇结构的连接；节点防水措施；植筋施工与灌浆施工，专业多工种施工劳动力组织。

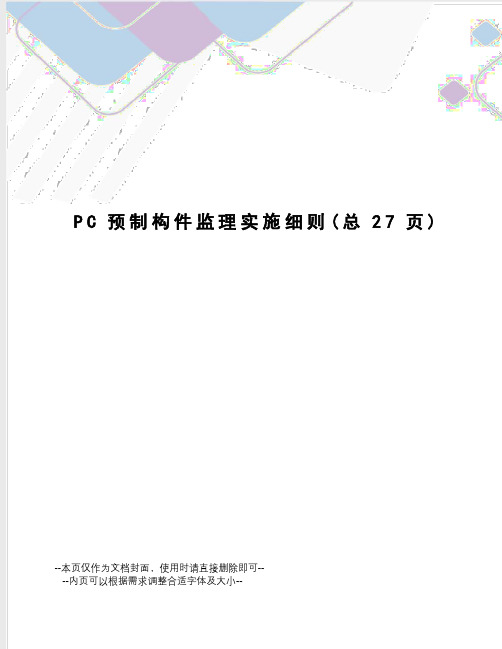

P C预制构件监理实施细则(总27页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--海曙区气象路地段HS06-03-08c/09c地块项目PC预制构件监理实施细则（第1施工段）编制人：审核人：宁波科信华正工程咨询股份有限公司二零一八年九月目录一、工程概况二、编制依据三、监理工作控制要点四、监理工作方法和措施五、PC施工监理安全管理六、监理内部管理PC预制构件监理实施细则（第1施工段）一、工程概况1、工程名称：海曙区气象路地段HS06-03-08c/09c地块项目工程；2、建设单位：宁波招海置业有限公司；3、勘察单位：宁波宁大地基处理技术有限公司；4、设计单位：宁波市房屋建筑设计研究院有限公司；5、监理单位：宁波科信华正工程咨询股份有限公司；6、施工单位：宁波住宅建设集团股份有限公司（第一施工段）；7、PC生产厂家：浙江捷城建筑科技有限公司8、工程地点：本工程位于宁波市海曙区，丽园南路与南苑街交叉口。
本工程现场西面靠丽园南路；东面为第二施工段；北面新典路，中间隔一条泗洲横河；南面为南苑街。
9、建设规模：总建筑面积118368㎡，地上建筑面积为89468㎡，地下室建筑面积为28900㎡。
10、结构类型：剪力墙、框架结构。
本工程PC构件类型包括:1)预制飘窗；2)预制墙板；3)预制叠合板；4)预制阳台；5)预制楼梯；6）预制梁；（1）本工程1#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（2）本工程2#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（3）本工程 3#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
（4）本工程 4#楼采用装配整体式剪力墙结构，PC范围为:4F~26F。
（5）本工程 5#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
（6）本工程 6#楼采用装配整体式剪力墙结构，PC范围为:4F~25F。
（7）本工程7#楼采用装配整体式剪力墙结构，PC范围为:5F~26F。
D4监31－□□□工程监理实施细则（PC(装配式)结构施工）内容提要：专业工程特点监理工作步骤监理工作控制目标及控制关键点监理工作方法及方法监理人员组成项目监理机构（章）：专业监理工程师：总监理工程师：日期：一、工程概况1、编制说明为了愈加好在构件施工阶段做好监理工作，依据本工程具体情况，结合相关规范技术标准之要求、设计文件和说明及施工组织设计，特编制本细则，作为本工程在构件安装使用阶段含有针对性专业监理文件。
2、参建单位工程名称：工程地址：建设单位：设计单位：合作设计：监理单位：施工单位：构件单位：3 工程特点：本项目建筑面积90175.8m2,住宅为剪力墙结构，商业为框架结构，其中1#、2#、3#、4#楼为住宅工程，17-18层，总高58m和54.9m。
其中1-3层为现浇混凝土结构，4层以上，外墙为装配式结构（PC）安装，外墙PC参与结构受力，阳台、楼梯、设备平台等也为预制装配式构件。
外墙为面砖装饰面，采取预制构件厂反打施工。
工程难点，我工地实施精细化管理，每个施工细节全部要提前策划，施工专题方案必需提前完成，全部预埋件、预留孔全部要在工厂PC加工时定位正确，没有遗漏。
因外墙为面砖，对外脚手架有特殊要求，通常脚手架不能满足要求。
项目追求无外架施工，即为工具式脚手架。
本脚手架要经教授评审。
本工程难点关键表现在：1）、全部方案策划必需前置，对PC构件进行深化设计，充足表现精细化；2）、工厂PC加工质量控制；3）、PC吊装策划，现场平面部署；4）、吊装过程人不安全原因；5）、工具化脚手架安装、使用、拆卸；6）防水结构施工，防渗漏方法落实；二、编制依据1 设计文件2 PC专题施工方案3 《混凝土结构工程施工质量验收规范》GB50204-（）4 《装配式住宅混凝土构件制作、施工及质量验收规程》DG/TJ08-2069-5 《装配整体式钢筋混凝土结构施工及质量验收规范》DJ08-2117-6 《混凝土预制装配式住宅结构节点图集》DJ08-7《建筑装饰装修工程质量验收规范》 GB50210-三、装配整体式混凝土结构施工监理工作步骤1、PC构件制作监理工作步骤2、PC构件安装监理工作步骤四、装配整体式混凝土结构施工监理控制工作关键点1、PC构件制作控制工作关键点：1.1，审核和PC生产相关各施工专题方案，关键有塔吊安装方案，PC现场堆放和吊装专题方案，垂直运输方案，脚手架方案。
PC结构施工工程监理细则一、施工前期准备1.监理人员应对施工图纸和设计文件进行认真审查，确保施工图纸和设计文件与现场环境相符，并与业主、建设单位进行沟通和确认。
2.监理人员应督促施工单位提供项目管理人员、技术人员和相关施工人员的证书和培训记录，并核实其资格和能力。
3.监理人员应对施工计划进行审查，确保施工计划合理、可行，并与项目相关方进行沟通和确认。
4.监理人员应对施工现场进行检查和勘察，确保土地或场地的可行性和稳定性，并提出必要的意见和建议。
5.监理人员应组织相关方进行现场会议，明确施工目标、工期、质量标准、监理职责和要求，以及风险管理和安全措施等内容，并形成会议纪要。
二、施工过程管理1.监理人员应对施工单位的材料进行审查，确保材料质量符合设计要求，并对不合格材料进行监管和处理。
2.监理人员应对施工单位的工艺和施工方法进行审查，确保施工过程中的操作规范和安全措施。
3.监理人员应进行定期的现场检查和巡视，确保施工质量和进度符合设计要求和计划，并及时记录和汇报。
4.监理人员应督促施工单位进行质量检验和测试，确保施工质量符合相关标准和规范，并及时记录和报告不合格情况。
5.监理人员应督促施工单位遵守相关法律法规和施工规范，确保施工过程中的安全和环境保护。
6.监理人员应参与施工单位的施工工序评审和验收，确保施工程序和质量符合相关要求，并形成评审和验收报告。
三、施工后期交付1.监理人员应对竣工图纸进行审查，确保竣工图纸与施工图纸一致，并与设计单位进行沟通和确认。
2.监理人员应对施工单位的竣工结算进行审核，确保结算内容合理、准确，并与业主和建设单位进行确认。
3.监理人员应对施工单位的竣工资料进行验收，确保施工资料的完整性和准确性，并提供相应的监理报告。
4.监理人员应参与施工单位的竣工验收和交付，确保施工结果符合设计要求和业主需求，并形成相应的竣工验收报告。
5.监理人员应对施工单位的保修责任进行监督和跟踪，确保施工质量的保持和维护。
PC构件吊装监理细则1、前言为保障建筑施工安全和质量，对于PC构件的吊装工作，特制定本监理细则，以规范吊装操作和监理流程，确保构件吊装过程中的安全及质量。
2、监理责任PC构件吊装监理是监理单位的一项基本监理职责，在PC构件吊装工作中主要负责以下职责：1.制定PC构件吊装工程质量监督计划，并与总监理工程师或业主工程师一起对施工单位进行监督和检查。
2.按照施工组织设计中的PC构件吊装方案和图纸、工艺流程及相关技术标准，以及有关安全、环保、文明施工等方面的要求，对施工过程进行监督检查。
3.检查施工单位的PC构件吊装验收报告、质量记录及完工资料等，验证各阶段验收结果是否符合规定要求。
4.配合建设单位、设计单位共同完成相关验收工作。
3、施工准备工作1.吊装机械设备要经过安全检查，并按要求操作，验收合格后方可投入使用。
2.吊装前，应指定专人负责对操作员和机车驾驶员进行技术交底，使其了解施工方案要求，掌握注意事项，做到心中有数。
3.所有PC构件吊装现场必须采取必要的安全措施（如隔离带、警戒线、信号灯、标志牌等）。
4.安排专人负责PC构件记录和保管，并做好防雨、防晒、防潮等措施。
5.对所有涉及的PC构件要进行检查，确认其尺寸、外观等达到要求后才能进行吊装。
4、吊装过程中的监理1.吊装前，制定PC构件吊装方案，详细规定吊装机械设备、吊装方法、操作人员、护栏、地面标志等，确保吊装过程中的安全和质量。
2.吊装过程中，监理人员要现场指挥，保证吊装方案的严格执行。
3.操作人员应按照方案要求进行工作，并按照要求进行交叉验收，确保吊装质量。
4.吊装过程中，所有涉及的检查记录、验收报告等必须清晰填写、保存，以便于日后的追责和审核。
5.吊装完毕后，要及时对吊装后的PC构件进行验收，确认是否符合施工要求。
5、在PC构件吊装工作中，监理人员在整个施工过程中发挥着至关重要的作用，只有做好严密的监督和验收工作，才能确保PC构件吊装工作的安全和质量。
PC构件吊装监理实施细则一、概述PC构件吊装是工程建设中的关键环节之一，它直接关系到整个工程的质量和安全。
为了确保吊装过程的顺利进行，必须进行严格的监督和管理。
本文将从吊装前的准备、吊装过程中的安全措施以及吊装后的验收等方面进行详细阐述。
二、吊装前的准备工作1.吊装方案编制：由专业设计人员编制吊装方案，包括吊装方案、吊装图纸、吊装工艺、吊装设备及工具选择等内容。
2.吊装材料准备：准备好所需的吊装材料，包括吊车、链条、吊钩等。
3.吊装人员培训：对吊装人员进行培训，确保其掌握吊装操作技巧和安全规范。
三、吊装过程中的安全措施1.吊装前的准备工作：确认吊装设备和材料是否符合要求，检查吊装材料的完好性和工作状态。
2.吊装现场布置：设置吊装现场标志和警示标志，保持吊装现场清洁，确保吊装区域通道畅通。
3.吊装设备安装：对吊装设备进行检查和调试，确保其正常工作，并严格按照设备使用说明进行操作。
4.吊装操作人员配备：吊装操作人员需要持有相应的操作资格证，并经过安全培训，并严格按照吊装方案进行操作。
5.吊装过程中的监督和检查：由专业监理人员进行现场监督和检查，确保吊装操作符合标准，并及时纠正发现的问题。
四、吊装后的验收工作1.PC构件安全检查：对吊装完毕的PC构件进行安全检查，包括检查构件的完整性、连接紧固程度等。
2.PC构件质量检验：对吊装完毕的PC构件进行质量检验，包括检查构件的尺寸精度、表面质量等。
3.吊装记录和报告：将吊装过程中的相关数据和信息进行记录和整理，编制吊装报告，包括吊装过程中的问题和解决方案等。
五、吊装安全控制措施1.吊装方案审查：由专业设计人员对吊装方案进行审查，确保其安全合理。
2.工程监理：工程监理人员需全程参与吊装施工，对吊装现场进行监督和管理。
3.安全交底：施工前，将吊装工作的安全要求和操作规程进行交底，确保吊装操作人员知晓并遵守相关规定。
4.安全防护措施：设置必要的安全防护措施，如安全帽、防护网等。
PC装配式建筑构件安装使用监理细则1. 前言PC装配式建筑已经成为现今建筑领域的一种重要构造形式，其组成部件也逐渐成熟。
在PC装配式建筑构件的安装和使用过程中，需按照监理细则来进行合理的管理和建设，以保证结构的稳定性、施工质量的可控性和安全性。
为了提高PC装配式建筑施工质量，特制定本监理细则，以作为指导施工及监管的管理文件。
2. PC装配式建筑构件安装前的准备2.1 施工现场准备施工现场应具备平整、宽敞、明亮、无积水的条件。
施工现场应按照设计要求设置施工和物料进出的通道，为施工提供充足的空间和条件。
2.2 施工材料准备所有的材料必须经过验收后方可上场使用。
材料应按照规定分类堆放，不同类型、不同材料的堆放应设有标识。
3. PC装配式建筑构件的安装质量控制3.1 施工前检查在施工前应对安装位置及施工环境进行检查。
检查包括：所安装位置是否符合设计要求，地面是否平整、脚手架设置是否符合要求等。
3.2 过程控制在PC构件安装的过程中，应对构件位置、竖直度、水平度、间隙、防止漏浆漏筋等进行监测，保证施工质量。
同时应按照规范要求对固定方式、连接方式及安装时的受力情况进行掌控。
3.3 施工后验收施工完成后，应对所安装的构件进行检查，需要进一步完善和纠正。
在验收时应注意以下事项：•构件的位置、尺寸是否符合图纸和设计要求；•构件的间隙及连接处是否严密；•构件的光洁度、表面平整度是否符合要求；•构件的钢筋焊接和锚固是否符合要求；•构件的立式和水平是否符合要求。
4. PC装配式建筑构件使用的监测为了确保PC装配式建筑的安全使用，应对施工及使用期间的监测进行管理。
监测应包括：日常巡查、定期检查、年度评估等。
4.1 日常巡查在使用期间应每天对PC构件的使用情况进行巡查，检查有无裂缝、变形等现象，如有异常情况应及时采取补救措施。
4.2 定期检查每隔一定年限，对PC构件进行一次全面的检查，包括外观检查、裂缝、变形等情况，对发现的问题及时进行修复。
装配式PC构件监理实施细则编制：审批：XX有限公司XX项目监理部年月日目录第一章工程概况 (3)第二章监理实施细则的编制要求 (4)第三章实施要点 (6)施工准备 (6)现场要求 (7)弹线定位、标高测设 (8)结构件吊装 (9)检查验收 (16)施工安全保证措施 (20)应急预案 (25)劳动力计划 (27)第一章工程概况一、建设单位：二、设计单位：三、勘察单位：四、监理单位：五、施工单位：六、工程概况：本工程总建筑面积约㎡；本次项目范围包括：2栋高层住宅、2栋洋房、一栋配套幼儿园组成；设计使用年限为50年；抗震设防烈度7度；建筑耐火等级：地下室一级、地上二级；地下室防水等级：地下室侧墙、底板二级，地下室顶板、设备用房一级。
2019年6月七、项目监理机构的人员配备计划第二章监理实施细则的编制要求1、监理实施细则应符合监理规划的要求，并应结合工程项目的专业特点，做到详细、具体、具有可操作性。
2、监理实施细则的编制程序与依据应符合下列规定：2.1监理实施细则应在相应工程施工开始前编制完成，并应经总监理工程师批准；2.2监理实施细则应由专业工程监理工程师编制；3、编制监理实施细则的依据：3.1与建设单位签订的建设工程《委托监理合同》；3.2经公司审核批准实施的《监理规划》；3.3建设单位提供的设计施工图纸；3.4建设单位与施工单位签订的《建设工程施工承包合同》；3.5施工单位报送经审核批准的《施工组织设计》及专项《施工方案》；3.6与工程施工有关的规范、规定、标准和相关技术资料。
4、监理实施细则应包括下列主要内容：4.1专业工程的特点；4.2监理工作的流程；4.3监理工作的控制要点及目标值；4.4监理工作的方法及措施。
5、在监理工作实施过程中，监理实施细则应根据实际情况进行补充、修改和完善。
第三章实施要点一、施工准备1、现场施工道路布置1.1现场施工道路尽量根据永久道路布置，道路的宽度必须满足预制构件运输车辆可同时进出的要求（一般主干道宽度不小于7m，次干道宽度不小于4m）且应布置成环形道路，并且注意车辆的转弯半径。
重庆金色悦城四期、五期一标段（4、5、6、7、8#楼）工程四期P C构件吊装工程监理细则编制人：审核人：重庆实达监理工程有限公司二〇一五年三月十三日目录1、工程项目概况 (3)2、编制依据 (3)3、工程基本特征 (3)4、工作流程 (4)5、PC构件吊装控制重点 (4)一、工程项目概况工程名称:重庆金色悦城四期工程工程地址：金色悦城项目所在地开工日期：2014年8月1日竣工日期：2018年6月30日建设单位：重庆万卓置业有限公司设计单位：重庆筑博建筑设计院勘察单位：川东南地质勘察设计院监理单位：重庆实达监理工程有限公司施工单位：重庆万泰建设（集团）有限公司二、监理工作编制依据《建设工程监理规范（GB50319—2013）》经监理公司批准的监理规划《混凝土结构工程施工质量验收规范》GB50204-2002《混凝土结构现场检测技术标准》GB/T 50784-2013《装配整体式混凝土结构技术规程》JGJ1-2014《混凝土强度检验评定标准》GB/T50107-2010《涂装前钢材表面锈蚀等级和防锈等级》GB/T8923-2011《钢筋机械连接技术规程》JGJ107-2010相关工程建设标准强制性条文三、工程基本特征本工程位于重庆市沙坪坝区西南角西物市场，中梁山以东。
东临凤天大道和城市绿地，西临凤中路城市主干道，交通便利。
四期包括3层整体地下室，1、2、3号楼为3栋33层高层、1栋2层幼儿园和1栋2层商业用房，项目建设用地21061㎡，总建筑面积134139㎡。
1~3#楼为剪力墙结构，1#商业、车库及幼儿园采用框架结构；抗震设防基本烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组。
设计合理使用年限为50年。
基础采用条形基础、独立基础和少量的筏板，1、2、3#楼主体结构采用全现浇钢筋混凝土结构。
2#楼采用PC吊装技术和轻质隔板等新工艺。
四、监理工作流程PC吊装工程施工质量控制工作流程：标准面结构完成构件进场验收、结构线复核、吊装顺序检查安全防护检查、钢筋连接件设置检查、吊装准备工作检验吊装过程检验构件安装质量检验钢筋绑扎检验砼浇筑检验结构砼浇筑后外观检验。
件吊装工程监理细则编制：审核：浙江天成项目管理有限公司德清中天集团建筑产业化研发生产基地监理项目部2014年 6 月装工程监理细则第一章、工程项目概况1.1、编制说明为了更好的在构件施工阶段做好监理工作，根据本工程的具体情况，结合有关规范技术标准之规定、设计文件和说明及施工组织设计，特编制本细则，作为本工程在构件安装使用阶段的具有针对性的专业监理文件。
1.2工程地址：德清县乾元镇乌牛山路西。
1.3 工程概况：中天建设集团建筑产业化研发生产基地生活楼工程建筑面积：17307平方米，建筑高度为：21.6m。
地上6层，无地下室。
建筑功能：1层为食堂，局部设门厅、附属用房；二层为办公室及宿舍；3-6层为宿舍。
其结构形式为：钢筋混凝土框架，结构安全等级为二级，抗震设防烈度为六度。
设计使用年限为50年，防火设计分类为二类，耐火等级为二级。
工程主要做法：本工程采用两种施工方式，分别为：钢筋混凝土现浇施工和预制混凝土构件拼装施工。
钢筋混凝土现浇施工区域为食堂部分，具体位于1轴至7轴之间。
预制混凝土构件拼装施工区域为宿舍部分，具体位于：8轴至37轴之间。
见详细图纸。
PC楼概况：PC楼地下部分采用传统现浇结构形式，地面以上部分由预制梁板柱及外挂板装配而成，预制装配结构范围包括一层以上（包括一层）外挂板、梁、柱、叠合板、楼梯、整体阳台、预制檐沟、预制挑檐、女儿墙等，装配后浇部位包括：梁柱节点部位、楼板叠合层、部分框架梁、楼梯梁、楼梯休息平台等，后浇部位均采用木模板，叠合板、阳台、预制梁、挑檐、檐沟等水平构件吊装均采用满堂脚手架进行支撑，具体工程概况如下表2.1所示。
中天集团建筑产业化研发生产基地生活楼工程生活楼工程为预制装配式混凝土框架结构，分东西区A、B两栋楼，预制柱竖向连接采用灌浆套筒连接，其整体装配率高达80%，两栋生活楼的预制混凝土构件共计4838个，预制构件的整体情况如表2.2所示。
每层预制构件概况（A、B两栋楼）中天建设集团有限公司工程总承包事业部；设计单位：中天建设集团有限公司建筑设计研究院；施工单位：中天建设集团有限公司第二建设公司；监理单位：浙江天成项目管理有限公司；勘察单位：浙江省工程物探勘察院1．5 自然条件：场地施工作业开阔，周边无影响吊装施工障碍物。
1.6场地条件：所施工的部位四周由建设单位做承载道路用于PC 吊装施工临时道路。
周边做彩钢板围墙用于封闭管理，避免非工作人员进入导致安全事故发生。
第二章、编制依据1 、《混凝土结构工程施工及验收规范》GB50204-2002（2011）版；2、《装配式混凝土结构技术规程》JGJ1-2014；3 、《混凝土强度检验评定标准》GB/T501074 、《普通混凝土配合比设计规程》JGJ557 、《通用硅酸盐水泥》GB1758、《普通混凝土用砂、石质量及检验方法标准》JGJ529、《《预制混凝土部品制作与验收规程》DB21/T1872-2011；10、《用于水泥和混凝土中的粉煤灰》GB/T159611、《混凝土拌合用水标准》JGJ6312、《混凝土设计规范》GB5001013、《建筑机械使用安全技术规范》JGJ33-2001；14、《建筑施工安全检查标准》JGJ59-2011。
15、中天集团建筑产业化研发生产基地施工合同及专项施工方案；16、中天集团建筑产业化研发生产基地生活楼工程工程图纸；17、《工业建筑防腐蚀设计规范》GB5004618、《涂装前钢材表面锈蚀等级和防锈等级》GB/T892319、《钢筋机械连接技术规程》JGJ10720、中天建设集团企业标准和综合管理体系有关文件内容；21、《装配式住宅混凝土构件制作、施工及质量验收规程》DG/TJ08 J1157822、《预制装配整体式钢筋混凝土结构技术规范》 SJG1823、其它本工程质量、安全的相关法律、法规及强制性条文第三章、装配整体式混凝土结构施工的监理工作流程第四章、装配整体式混凝土结构施工的监理控制要点4. 1 前期准备1、审核施工方上报的PCa构件吊装方案，吊装运输工况下使用的吊架、吊索、卡具、撑杆、起重设备等，应符合国家现行相关标准的有关规定；自制、改制、修复和新购置的吊架、吊索、卡具、撑杆、起重设备，应按国家现行相关标准的有关规定进行设计验算或实验检验，并经专业监理工程师认定合格后方可投入使用。
审核施工方上报的吊装期间的现场平面布置图。
2、施工单位的吊装方案中应明确吊装准备时间、标准层正式吊装开始时间、吊装进度计划、大型构配件进场计划、试吊方案，塔吊的选型和安装位置根据构件重量和范围进行确定，原则上距离最重构件和吊装难度最大的构件最近。
3、吊装期间的现场平面布置图，应综合考虑构件运输、堆放、吊装、大型车辆进出场转弯半径等因素，现场车辆行走通道必须能满足车辆同时进出的需要，避免因道路问题影响吊装衔接。
4、根据吊装进度计划，对进场构配件按编号进行复检，应查验构配件出厂合格证、外观尺寸、观感质量、预埋件数量、位置和构件的堆放顺序等。
5、首层标准层预制构件吊装前，督促施工方对现浇结构的预埋连接部位进行全数检验，并形成检验报告，检验施工方的检验结果，确认无误后，方可进入下道工序。
6、吊装作业前，施工方应召开由技术负责人主持的技术交底会，针对吊装作业中应重点注意的部位和事项，向作业人员进行详细交底。
特别重要的部位，监理工程师应列席旁听交底会。
7、首层标准层预制构件正式吊装前，应检查吊装工具，并进行试吊。
8、吊装质量的的控制是装配整体式结构工程的重点环节,也是核心内容，主要控制重点在施工测量的精度上。
为达到构件整体拼装的严密性，避免因累计误差超过允许偏差值而使后续构件无法正常吊装就位等问题的出现，吊装前应对所有吊装控制线进行认真的复检。
9、现场装配施工前，监理人员应检查预制构件的准用证、配套材料、连接件的质量证明文件，并按检验批数量进行见证取样送检验。
4.2 预制构件安装的监理质量控制1 构件进场交接检验。
构件厂应跟据施工方的进度计划合理安排生产，满足现场安装的需要。
构件厂对构件生产、储运、物流、现场验收过程中的构件质量负责。
构件厂应建立产品数据库，对构件产品进行统一编码，建立产品档案，对产品的生产、检验、出厂、储运、物流、验收做全过程跟踪，在产品醒目位置做明显标识。
构件编码系统信息应包括构件型号、质量证明材料、使用部位、参与制作检验人员、外观、生产日期（批次）、出厂日期、生产厂、产出地及（准用）字样等；构件编码所用材料宜为水性环保涂料或塑料贴模等可清除材料。
预制构件出厂前应达到出厂准用标准，有构件生产过程质量检验证明，有出厂前混凝土强度质量检验证明，有出厂准用证及合格证明书，并明确构件的现场养护方法和养护时间。
构件厂应跟据构件的结构形式，采用科学、经济、合理的储运、物流方法进行构件运输和存放。
构件运输到现场后，应根据场地和吊车位置进行存放，避免出现二次倒运。
运至现场的构件强度、刚度及预埋吊件结构强度均应满足结构吊装的安全性能要求。
构件厂、施工方和监理方应对运至现场的构件进行联合检验，检查标准具体参照《混凝土结构工程施工质量验收规范》及《预制混凝土构件制作与验收规程》中构件质量验收表的相关规定执行。
施工方应建立进场构件接收检验台帐，明确进场日期、规格、型号、使用部位、编号、参与检验人员、检验评定结果等具体内容。
对三方共同认定超出规范及验收规程允许偏差，影响使用性能的预制构件，施工方应建立退场构件登记台帐，明确进出场日期、规格、型号、拟使用部位、编号、参与检验人员、检验评定结果等具体内容。
退场构件，应做登记和醒目标识，运至指定存放场地存放。
经原设计单位认可，认为经过修补可以满足使用要求的，经检测部门出具检测报告后，可以继续使用。
不满足上述条件的，按废品处理，由构件厂和施工方共同建立废品管理台帐，实行统一编号登记备案，放入废品存放区，禁止使用。
监理方对照废品登记台帐对废品区进行不定期复核。
构件质量检查表详见后附件吊装前，检验构件编号、安装部位的控制线和安装朝向。
3、预制柱部品吊装监理管控要求3.1一般规定1、预制柱的吊装顺序应结合设计考虑的要求及现场道路的实际情况，按照一定的吊装进行有序吊装。
2、预制柱吊装前根据吊装顺序检查构件装车顺序是否对应，柱吊装标识是否正确。
3、柱底与地面应预留2cm的间隙作为柱底座浆层。
4、预制柱柱底座浆层要采用不同厚度的铁片进行支撑，支撑点宜设置1个。
5、预制柱吊装前必须保证柱底套筒连接钢筋锚固长度满足设计要求、钢筋表面不得有水泥砂浆及铁锈。
6、预制柱连接楼板面的斜撑采用膨胀螺栓或预埋螺杆时，不得影响楼面内水电管线的铺设，膨胀螺栓打孔不得破坏楼版内水电管线。
7、预制柱吊装前必须检查吊点处螺杆套丝是否完全拧进吊点预埋件内。
3.2检查施工准备情况施工流程柱吊装施工流程图监理人员应根据施工单位的施工流程对每道工序进行检查验收。
督促并检查施工单位对上述工序施工完成的自检、交接检和专检是否落实到位，原始记录是否填写。
检验批资料是否真实有效。
3.3检查要点1、柱定位线控制在首层结构底板，即一层楼面进行施工放线。
根据定位轴线放柱部品的定位控制线。
测量放线是装配整体式框架结构施工中要求最为精确的一道工序，对确定预制部品安装位置及高度起着重要作用，也是后序工作的位置准确的保证。
装配整体式框架结构工程放线遵循先整体后局部的程序。
具体要求如下：（1）检查复核施工单位使用水准仪、经纬仪并利用辅助轴线，将叠合板下部柱轴线返到本层，轴线无误后作为本层柱控制线。
（2）使用原始控制点核对标高，进行本层柱底面抄平后，做找平垫块。
以此来控制柱安装标高。
标高误差不差过3mm。
柱控制线放线2、柱套筒钢筋调整校核及表面清理柱套筒钢筋灌浆连接是整个结构节点中最重要的部位，套筒钢筋灌浆连接的质量高低直接影响到整个建筑的结构安全，因此套筒钢筋的准确定位、套筒钢筋的锚固长度检查、套筒钢筋的表面清理是十分重要的施工工序，因此在首层钢筋绑扎完成之后，要根据预制混凝土柱部品的套筒位置进行钢筋预埋。
钢筋预埋的位置要与预制柱部品套筒位置相对应，在预埋钢筋的上部使用定位钢板进行定位，以保证混凝土浇筑时预埋钢筋不会跑位偏移。
3、柱预制构件吊装（1）进场时或起吊前对柱体部品预留插筋口进行透口检查，如有堵口及时进行通口后方可起吊安装。
（2）核对柱规格、型号准确后方可进行吊装。
（3）柱部品缓慢起吊，吊装时用遛绳控制柱高空位置；至安装位置后两个人扶正，两人检查预留筋对正预留孔后缓慢下落。
插筋情况工人配用反光镜进行调整。
（4）构件调节及就位柱部品放置在板面上后应与板面上的预先弹放的柱控制两边线吻合。
部品安装初步就位后，对部品进行三项微调，确保预制部品调整后标高一致、进出一致、板缝间隙一致。
