第5章遥感图像的目视解译与制图

第5章遥感图像的目视解译与制图

间接解译标志：包括与目标地物成因相关的指示特征 、指示环境的代表性地 物、成像时间作为目标地物的指示特征 。
4.遥感摄影像片的判读方法 返回
遥感摄影像片的判读方法
1.黑白全色和红外像片解译： 反射率高（低） 2.彩色和彩红外像片解译： 真彩色像片 彩 红 外 片 解 译 步 骤
基本反映
色调白（黑）
0.63~0.69μm 0.76~0.90μm
10.4～12.6
红波段
近红外波段
TM5
TM6 TM7
1.55~1.75μm
10.4~12.5μm 2.08~2.35μm
近红外波段
热红外波段 近红外波段
MSS光谱效应
MSS4 波段为绿色波段，对水体有一定透射能力，在清洁的水体 中透射深度可达10-20米，可以判读浅水地形和近海海水泥沙。由 于植被波谱在绿色波段有一个次反射峰，可以探测健康植被在绿色 波段的反射率。 MSS5 波段为红色波段，该波段反映河口区海水团涌入淡水的情 况，对海水中的泥沙流、河流中的悬浮物质与河水浑浊度有明显反 映，可区分沼泽地和沙地，可以利用植物绿色素吸收率进行植物分 类。此外该波段可用于城市研究，对道路、大型建筑工地、砂砾场 和采矿区反映明显，在红色波段各类岩石反射更容易穿过大气层为 传感器接收，也可用于地质研究。 MSS6 波段为近红外波段，植被在此波段有强烈反射峰，可区分 健康与病虫害植被，水体在此波段上具有强烈吸收作用，水体呈暗 黑色，含水量大的土壤为深色调，含水量少的土壤色调较浅，水体 与湿地反映明显。
色调
色调：指影像上黑白深浅的程度，是地 物电磁辐射能量大小或地物波谱特征的 综合反映。色调用灰阶(灰度)表示，同 一地物在不同波段的图像上会有很大差 别；同一波段的影像上，由于成像时间 和季节的差异，即使同一地区同一地物 的色调也会不同；色调不能在不同的影 像上对比。

第五章 遥感图像目视解译和制图

第五章 遥感图像目视解译和制图

2、航空像片的种类
可见光黑白像片； 黑白红外像片 彩色像片 彩红外像片 多波段摄影像片
？为什么彩红外像片 比彩色像片应用更广
泛。
以彩红外像片居多。判读时应根据不同类型像片 的成像特点，结合地物光谱进行判读。
3、主要判读标志
形状； 大小； 色调/颜色； 阴影； 组合图案/纹理结构。
4、主要地类判读
（2）对比分析法
多波段图像对比—某波段灰度相近，而另一波段灰度差别较大的物体 多时相图像对比—主要用于物体的变化情况监测； 多解译标志对比—一个或几个解译标志相近，通过多个解译标志对比进 行解译
（3）综合推理法
综合考虑图像多种解译特征，结合生活常识，分析推断某种目 标地物的方法。
如：铁道延伸至大山脚下突然中断，可推断出隧道的存在。 p由植被类型可推断出土壤的类型 热带雨林——砖红壤性红壤 亚热带常绿阔叶林——红壤或黄壤 森林草原植被——黑钙土 荒漠草原——灰钙土
多个目标地物之间的空间配置关系。 如学校教室与操场、水田与沟渠、货运码头和货物存
储堆放区等。
2 、目标解译的认知过程
（1）遥感图像知觉形成的客观条件
客观条件:图像上存在颜色差异或色调差异,并且 这种差异能为判读者所感受.
遥感图像上颜色差异或者色调的差异达到一定程 度时，目标地物就容易与背景产生对比，形成形 状和纹埋等特征
一般应先建立目视解译标志，然后根据解译标志进行解译
§ 5.1 遥感图像目视解译原理 1、 目视解译标志
目标地物的影像特征（1）色 （2）形 （3）位 解译标志：能够反映和表现目标地物信息的各种影像特征。
常用的译标志有： 色调/颜色； 形状； 纹理； 图型； 位置； 阴影； 大小； 相关布局。

第五章 遥感图象目视解译与制图B=遥感概论=宁夏大学

第五章 遥感图象目视解译与制图B=遥感概论=宁夏大学




（二）特点 1、丰富的信息量 以影象为内容，没有信息空白区域，信 息量超过普通地图。 2、直观形象性 能够直观形象地反映地势的起伏、河流 蜿蜒曲折的形态，增加可读性。


3、具有一定的数学基础 经过几何校正与投影纠正，比例尺保持 一致，且每个像元都有自己的坐标，可 进行量测。 4、现势性强 获取地面信息快，成图周期短，能迅速 反映制图区域的当前状况，尤其对于沼 泽地、沙漠、崇山峻岭等人迹罕至地区 利用遥感影象制作影象地图，更能显示 其优越性。




2、地理基础底图的选取与数字化 一般选取地形图 1）采用地形图对遥感影象进行几何纠正 2）抽取地形图上的一些要素添加到影象 图上。 3、遥感影象几何纠正与图象处理 根据控制点进行纠正，控制点尽量选取 永久性地物，如大路交叉点、大桥、水 坝等，同名地物控制点编号要一致。



4、遥感影象镶嵌与地理基础底图拼接 影象镶嵌利用相邻影象中同名地物点作 为配准点，要求影象投影相同，比例尺 一致，时相一致，有足够的重叠区域。 地形图拼接可利用GIS的地图拼接功能， 利用地形图四角的地理坐标进行拼接。 5、地理基础底图与遥感影象复合


第三节 遥感数字图象分类 一、定义：图象分类就是对图象上每个 像素按照亮度接近程度给出对应类别， 以达到大致区分遥感图象中多种地物的 目的。 二、统计变量： 进行分类的统计特征变量可以直接是原 始图象的光谱特征值，或者是经过主成 分分析后获得的特征值。



主成分变换：把互相存在相关性的原始 多波段遥感影象转换为相互独立的多波 段新图象，而且使原始图象的绝大部分 信息集中在变换后的前几个组分构成的 图象上，实现特征空间降维和压缩的目 的。 三、相似度：两类模式的相似程度，遥 感图象计算机分类的依据是遥感图象像 素的相似度，在遥感图象分类过程中， 常使用距离和相关系数来衡量相似度。

第五章 遥感图像目视解译与制图

第五章 遥感图像目视解译与制图

①居住区：影像特征为房屋密度较大，一般无附属 建筑。利用航片进行立体观察时，可以分出房屋 的高低。还可以从相片上区分出新、旧城区。一 般旧城建筑密度高，主要是低矮的旧房屋，街道 狭小且不规则，还有小巷。新城区一般为整齐排 列的中高层建筑，房屋密度稍低，房屋间有一定 的绿地和空地，街道宽而平直。
黑白航空相片上部分地物的判读——城市
（3）热红外像片的解译
A.热红外像片成像原理:在3.5－5.5微米和8－ 14微米的热红外区间上，有两个重要的大气 窗口，遥感器可以透过大气窗口探测地物表 面发射的电磁波信息。其成像原理不同于可 见光和近红外。
热红外像片记录了地物发射热红外的强度。地 物本身具有热辐射特性，各种地物热辐射强 度不同，在像片上具有不同的色调和形状构 像，这是识别热红外像片地物类型的重要标 志。
黑白航空相片上部分地物的判读
A.水体判读——湖泊和海域 湖泊在相片上一般表现为均匀的深色调，其 湖岸线呈自然弯曲的闭合曲线，轮廓较为明 显。
海岸附近的浅海海域，一般为暗灰色调，由 于海浪影响，色调一般不太均匀。陆地的色 调一般较浅，因此，海、陆之间的界线在相 片上一般很明显，比较容易区分。
黑白航空相片上部分地物的判读 B.植被判读 （1）针叶林：深灰色调，树冠是不规则的锯齿状或 锥形。 （2）阔叶林：夏季树冠形状为圆形，向阳部分色调 浅；冬季树冠为不规则圆网状。
第4、5颗地球卫星搭载的多光谱扫描仪，获 取4个波段扫描影像后重新被命名为1、2、 3、4波段。
TM图像 TM影像为专题绘图仪（Thematic Mapper） 获取的图像。从Landsat-4起，发射的卫星 上加装了TM来获取地球表面信息。其在光 谱分辨率、辐射分辨率和地面分辨率等方面 都比MSS图像有较大的改进。 光谱分辨率:增加到了7个波段,增加了蓝色波 段、短红外波段、热红外波段 辐射分辨率：双向扫描

遥感导论第五章遥感图像目视解译及方法

遥感导论第五章遥感图像目视解译及方法
面山的一侧。
⑥ 格状水系（方格状水系、矩形状水系、菱形状水系） 矩形状水系：一般出现在沉积岩褶皱构造区 菱形状水系：一般出现共扼相交的裂隙发育区。
⑦ 放射状水系 常见于火山锥和穹窿构造上升区。
③ 中等色调:指浅灰－深灰之间的色调变化。
如石灰岩、白云岩、砂岩以及中基性岩浆岩等，变质岩中的变粒岩具 有灰色色调。
2、色调均匀性：指地质体内部色调的均匀程度
① 色调均匀:反映土壤和岩石物质比较均一、稳定，地质体的物质成分和 结构变化不大，土壤含水量变化不大。
② 色调有规律性变化:有一些地质体，当其出露面积较大时，内部色调有 时会出现规律性变化，如岩浆岩的环带状色调变化，可能反映岩体内部 的分带现象.
色彩：是指物体具有的颜色类别。
在利用色彩判断地物时，要注意： ① 多波段的彩色合成图像，不仅要了解地物的波谱 特性，而且要知道彩色合成时波段影像与红、绿、蓝三色的 对应关系 ② 彩红外图像：植被－红 水－蓝青 道路－灰白
建筑物－灰或浅蓝
四、阴影(Shadow) 阴影分本影和落影两种。 本影－指物体本身没有被光线直接照射到的部分，
三、色调(Tone)和色彩(Color)
色调是物体的电磁波特性在图像上的反映，在黑白像 片上指黑白深浅程度。地物的形状、大小都要通过色调显 示出来，所以色调特征是最基本的解译标志。
色调的深浅以灰阶来表示。在解译中，人们根据眼睛的 分辨能力将灰阶从白到黑分为十级：白、灰白、淡灰、浅 灰、灰、暗灰、深灰、淡黑、浅黑、黑。应用时，归为五 级：白、灰白、灰、深灰、黑。
③ 斑状色调（色调不均匀）:在小范围内地层或地表物质成分，含水状况 有很大变化，结果出现一片暗，一片亮的斑块状色调
3、边界清晰程度：指不同地质体之间色调的差异程度 ① 边界清晰 反映地质体之间界限分明，是截然的、突变的关系。 ② 边界模糊 反映地质体之间的界限不甚分明，呈过渡的关系。

第五章遥感影像的目视解译与制图

第五章遥感影像的目视解译与制图
22
遥感原理
遥感图像目标地物的识别特征

目标地物识别特征
–图型（pattern）：目标地物有规律的排列而
成的图形结构。例如住宅区建筑群在图像上呈 现的图型，农田与周边的防护林构成的图型， 以这种图型为线索可以容易地判别出目标物。 –相关布局（association）：多个目标地物之间 的空间配置关系。地面物体之间存在着密切的 物质与能量上的联系，依据空间布局可以推断 目标地物的属性。例如，学校教室与运动操场， 货运码头与货物存储堆放区等都是地物相关布 局的实例。
色调与颜色：是地物波谱在像片上的表现（采用不同波段和使用不同感 光胶片，其色调反映的意义不同）。在黑白像片上，据地物间色调的相 对差异区分地物。 在彩色像片上据地物不同颜色的差异或色彩深 浅的差异来识别地物。

遥感原理
直接判读标志
Shadow - silhouette
13
遥感原理
遥感图像目标地物的识别特征

目标地物识别特征
–形状（shape）：目标地物在遥感图像上呈现
的外部轮廓。如飞机场、港湾设施在遥感图像 中均具有特殊形状。用于图像判读的图像通常 多是垂直拍摄的，遥感图像上表现的目标地物 形状是顶视平面图，它不同于我们日常生活中 经常看到的物体形状。由于成像方式的不同， 飞行姿态的改变或者地形起伏的变化，都会造 成同一目标物在图像上呈现出不同的形状。解 译时必须考虑遥感图像的成像方式。
1


遥感原理
目视解译的重要性

目视解译是信息社会中地学研究和遥感应用的一项基本
技能。
遥感技术可以实时地、准确地获取资源与环境信息，如 重大自然灾害信息等，可以全方位、全天候地监测全球资 源与环境的动态变化，为社会经济发展提供定性、定量与 定位的信息服务。通过目视判读遥感图像

遥感导论第五章

68

3. 室内详细判读

统筹规划、分区判读， 由表及里、循序渐进， 去伪存真、静心解译。
4. 野外验证与补判


野外验证包括：检验专题解译中图斑的内容是否正确； 检验解译标志. 疑难问题的补判：对室内判读中遗留的疑难问题的再 次解译。
69
5. 目视解译成果的转绘与制图

一种是手工转绘成图； 一种是在精确几何基础的地理地图上采用转绘仪进行转 绘成图。
建 筑 物 解 译
1
2
32
3
操场以及游泳池解译
33
课后思考 遥感图像目视解译值得注意问题有哪些？ 怎样提高译精度？
34
(3) 热红外像片解译


成像原理：记录地物热辐射强度（热辐射特性） 热红外像片上的色调差异取决于地物的温度和 辐射热红外线的能力。
35
直接解译标志
●色调：地面温度的构像. ●形状：背景温度差异形成“热分布”形状. ●大小：与背景温差大，影像比实际大，小则
25
彩红外像片解译
0.38～0.9μm 扩到1.3μm
光
黄滤光片
感绿光层 感红光层 感红外光层 片基
(蓝 B)
(绿 G) (红 R)
●大气的散射与吸收，彩色摄影的信息损失远大于
彩红外摄影。 ●黄滤光，减少短波蓝光散射，像片反差改善，色 彩更鲜艳.
26
彩红外像片应用
●植被：
植被类型：不同树种对近红外线的反射率不同。 预报农作物病虫害：细胞色素遭破坏,人眼未发现。 识别伪装 ：
不易分辨。 ●阴影：地物与背景间的辐射差异造成阴影。 （热阴影和冷阴影）
36
37
热红外像片解译
温度和发射率都与地物的热特性有关。 水体——呈暗色调。 道路——浅灰至白色

第五章遥感图像目视解译与制图

阴影。
形：指目标地物在遥感影像上的形状，包括形状、纹理、 大小、图形等。
位：指目标地物在遥感影像上的空间位置，包括目标地物 分布的空间位置、相关布局等。
1、色调：全色遥感图像中从白到黑的密度比例叫 色调（也叫灰度）。是识别目标地物的基本依据。 2、颜色：是彩色图像中目标地物识别的基本标志。 根据图像与地物真实色彩的吻合程度，可分为假彩 色图像和真彩色图像。（彩图7） 3、阴影：是图像上光束被地物遮挡而产生的地物 的影子。据此可判读物体性质或高度。
第一节 遥感图像目视解译原理

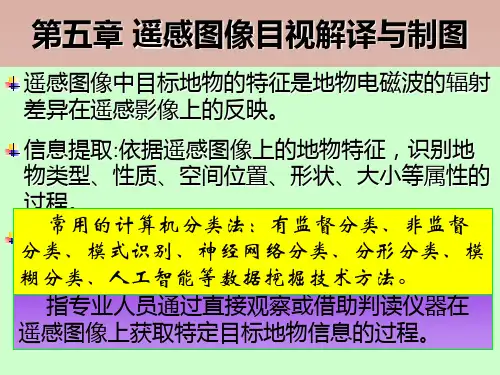

一、遥感图像目标地物识别特征
遥感图像目视解译的目的是从遥感图像中获取需要的 地学专题信息，它需要解决的问题是判读出遥感图像中有 哪些地物，它们分布在哪里，并对其数量特征给予粗略的 估计。
按表现形式不同，遥感图像中目标地物特征可概况为 色、形、位三大类。 色：指目标地物在遥感影像上的颜色，包括色调、颜色和
在无法知道是在白天夜间拍摄时，可凭借水体 与道路的色调来判读。
➢ 树林与草地：白天的热红外影像上，树林呈暗 灰或灰黑色，因为白天树叶表面存在水汽蒸腾， 使树叶的温度比裸露地面的温度低。草地在夜晚 热红外像片上呈黑色调或暗灰色调，因为夜间草 类很快散发热量而冷却的缘故。 ➢ 土壤与岩石：土壤含水量不同，其色调也不同。 午夜后影像中，土壤含水量高，呈现灰色或灰白 色调，含水量低呈现暗灰色或深灰色。一般裸露 的岩石，白天受到太阳暴晒，在夜间像片上呈淡 灰色，由于岩石的热容量大，夜晚有较高热红外 辐射能力。
二、目视解译的生理与心理基础
心理特点对遥感图像解译的影响 1、同一时刻，只有一种地物是目标地物,图像的 其余部分以目标地物的背景出现,此时判读者的 注意力往往集中在目标地物上. 2、判读者的知识和经验对目标地物的确认有一 定的导向作用,因此,不同的解译者可能得出不同 的结论. 3、心理惯性对目标地物的识别有一定的影响. 4、观察的时效性.正确辨认目标地物,需要一个 最低限度的时间才能完成.

第五章遥感图像目视解译原理


特征提取
提出假设
图像信息获取
图像辨识
42
遥感图像目视解译原理 4、遥感图像目视解译的一般原则
总体观察 综合分析 对比分析 观察方法正确 尊重影象客观实际 解译图象耐心认真 有价值的地方重点分析
43
遥感图像目视解译原理
总体观察：从整体到局部对遥感图像进行观察；
综合分析：应用航空和卫星图像、地形图及数理统计 等综合手段 , 参考前人调查资料 , 结合地面实况调查 和地学相关分析法进行图像解译标志的综合 , 达到去 粗取精、去伪存真的目的；
40
遥感图像目视解译原理
3、遥感图像目视解译的认知过程 遥感图像知觉形成的客观条件
• 存在颜色或色调的差异，并且这种差异能为叛 读者视觉所感受，才有可能将目标地物与背景 区别开。 • 对比度较低时，通常采用前面所介绍的图像增 强技术来扩大地物之间的对比度差异。
41
遥感图像目视解译原理
3、遥感图像目视解译的认知过程—遥感图像的认知过程 （1）自下向上过程 识别证据选取 （2）自上向下过程 特征匹配
• 由于岩性、构造的不同，使得大区域地 形地貌特征也不同，在图像上显示为两 个图型的差异，故而也是地质解译标志 之一。
28
常见的图型有：
• 条带状：一般由岩层层理构成； • 网格状：由区域两级或多组层理、冲沟等 组成 • 环带状：由圆、椭圆形地物所组成； • 垅 状 ：由岩层、沙垅、冰碛堤等组成； • 链 状 ：由沙丘等组成，新月形沙丘是典 型的链状； • 斑点状：在遥感图像上，树林、村庄、农 田等常呈斑点状。

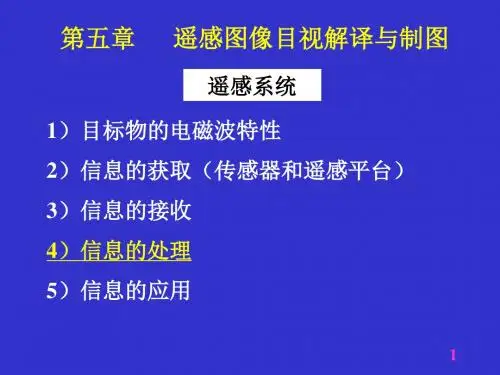

第五章
遥感图像目视解译与制图
遥感系统
1）目标物的电磁波特性
2）信息的获取（传感器和遥感平台）
3）信息的接收

《遥感技术与应用原理》第5章 遥感图像的目视解译与制图


成像过程
成像方式、探测波段 投影方式、时空因素
目视解译
增强处理、信息提取 逻辑推理、对比分析
遥感图象
大小形状、色调灰阶 畸变失真、成图比例
地表景观
空间结构、时间特点 化学组分、物理属性
遥感图像目标地物识别特征——解译标志
遥感图像上那些能够作为识别、分 析、判断景观地物的影象识别特征
直接解译标志 间接解译标志
• 特点
• 判读热红外影像时，关键是要准确地区分出影像色调 的差异。影像正片上，深色调代表地物热辐射能力弱， 浅色调代表地物热辐射能力强。各种地物热辐射状况 的不同，在影像上形成了深浅不同的色调。
• 在热红外影像上，地物影像所构成物体热分布形状一 般不是地物的真实形状，除非物体表面热辐射能力处 处相等，但高温地物的热扩散可导致物体形状扩大变 形。同理，当高温物体与背景具有明显热辐射差异时， 即使是很小的物体，也能够在热红外像片上表现出来。 这是由于高温物体向外辐射的能量强，因此在影像中 的大小往往比实际尺寸要大。
先易后难是指易识别的地物先确认, 然后根据客观规 律和影像特征不断地进行解译实践, 逐渐积累解译经 验, 取得解译标志，克服各种解译困难的过程。
遥感图像目视解译的一般顺序
“先山区后平原 , 先地表后深部、先整体后局部 , 先宏观后微观, 先图形后线形”等步骤亦属先易后 难的组成部分。
例如, 由于山区基岩裸露, 影像清晰 , 而平原地区平 坦, 影像较为模糊 , 所以前者容易辨识, 后者就比较 困难，况且山区与平原在构造上总有这样那样的牵 连,因此，一方面在解译上可以借鉴, 另一方面又可 用“延续性分析”不断扩展。至于圆形构造、线形 构造 , 在一般情况下, 两者都易于发现。
• 2.1 遥感影像解译种类 • 2.2 目视解译方法 • 2.3 遥感影像解译的基本步骤
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

41
遥感原理
热红外图像解译—城区昼夜变化
白天
黎明前
42
遥感原理
热红外像片解译
反映工业热流的热红外图像1 1：排污口 2：江叉口 3：热流扩散异常 4：江水流向 5：船舶 在潮汐息流期间，热流受潮汐的影响很小， 在江中自由扩散，影响范围较大
43Βιβλιοθήκη 遥感原理热红外像片解译
反映工业热流的热红外图像2 1：排污口 2：江叉口 3：热流扩散异常 4：江水流向 5：船舶 热流在江中的扩散方向反映涨潮方向
25
遥感原理
直接判读标志


形状：人造地物具有规则的几何外形和清晰的边界，自然地物具有 不规则的外形和规则的边界。 大小：不知道比例尺时，可以比较两个物体的相对大小；已知比例 尺，可直接算出地物的实际大小和分布规模。 阴影：本影：是地物未被太阳照射到的部分在像片上的构像。有 助于获得地物的立体感。落影：是阳光直接照射物体时，物体投 在地面上的影子在像片上的构像。 色调与颜色：是地物波谱在像片上的表现。在黑白像片上，据地 物间色调的相对差异区分地物。 在彩色像片上据地物不同颜色的 差异或色彩深浅的差异来识别地物。 纹理：通过色调或颜色变化表现的细纹或细小的图案。这种细纹或 细小的图案在某一确定的图像区域中以一定的规律重复出现。可揭 示地物的细部结构或内部细小的物体。 图型：是目标地物以一定规律排列而成的图型结构。揭示了不同地 物间的内在联系。 位置：指目标地物在空间分布的地点。 26
遥感图像目视解译的一般顺序
从已知到未知、先易后难、先山区后平 原、先地表后深部、先整体后局部、先 宏观后微观、先图形后线形
22
遥感原理
一．
二． 三． 四．
遥感摄影像片的判读 遥感扫描影象的判读 微波影象的判读 目视解译方法与基本步骤
23
遥感原理
一、遥感摄影像片的判读
1、遥感摄影像片的种类 （1）可见光黑白全色像片 （2）黑白红外像片 （3）彩色像片 （4）彩红外像片 （5）多波段摄影像片





遥感原理
间接解译标志

目标地物与其相关指示特征 河流边滩、沙滩和心滩的形态可以确定河流流向 陡立三角面可以推断地质断层 地物与环境的关系 根据有代表性的植物类型推断当地的生态环境 目标地物与成像时间的关系 我国东部季风区冬季和夏季气温和降水有明显差异，造成土壤含 水量具有季节变化 河流和水库的水位具有季节变化
地表景观
空间结构、时间 特点
化学组分、物理 属性
5
遥感原理
一、目标地物的特征
1.
2. 3.
色：指目标地物在遥感影像上的颜色，包括色调、颜色
和阴影。 形：指目标地物在遥感影像上的形状，包括形状、纹理、 大小、图形等。 位：指目标地物在遥感影像上的空间位置，包括目标地物 分布的空间位置、相关布局等。
6
24
遥感原理
一、遥感摄影像片的判读
2、遥感摄影像片特点与解译标志 （1）摄影像片的特点

绝大部分为大中比例尺像片,各种人造地物的形状特征与图型 结构清晰可辨； 绝大部分采用中心投影，可以看到地物的顶部轮廓。
（2）摄影像片的解译标志
解译标志又称判读标志，指能够反映和表现目标地物信息的 遥感影像各种特征，这些特征能够帮助判读者识别遥感图像上目 标地物或现象。
44
遥感原理
热红外像片解译
反映工业热流的热红外图像3 1：排污口 2：江叉口 3：热流扩散异常 4：江水流向 5：船舶 热流在江中的扩散方向反映落潮方向
45
遥感原理
二、遥感扫描影像的判读
1、常见遥感扫描影像的主要特点及其应用

MSS影象：
不同卫星上的波段对比; MSS各波段应用范围(重点)。
9
遥感原理
颜色
彩色遥感图像中目标地物识别的基本标志。 日常生活中目标地物的颜色是地物在可见光波段对入射光选择性吸收与反射在人 眼中的主观感受。遥感图像中目标地物的颜色是地物在不同波段中反射或发射电 磁辐射能量差异的综合反映。彩色遥感图像上颜色可根据需要在图像合成中任意 选定，例如TM图像可以使用几个波段合成彩色图像。
7
遥感原理
二、目标地物识别特征
1.
色调：全色遥感图像中从白到黑的密度比例叫色调（也叫灰度）
色
2. 3.
颜色：是彩色图像中目标地物识别的基本标志。
阴影：是图像上光束被地物遮挡而产生的地物的影子。据此可判 读物体性质或高度。
4.
5.
形状：目标地物在遥感图像上呈现的外部轮廓。
纹理：也叫内部结构，指遥感图像中目标地物内部色调有规则变 化造成的影像结构。

27
遥感原理
一、遥感摄影像片的判读
3、遥感摄影像片的判读方法

可见光黑白像片和黑白红外像片解译：形状和色调为主要标志 彩色像片与彩红外像片解译：色彩为主要标志 由于大气散射、吸收对红外波段摄影影响小，雾霾、烟尘对红外波 段影响也小，相对于黑白像片和彩色像片，信息损失量小。使得黑白红 外像片和彩红外像片应用到许多领域。
1
遥感原理
第五章 遥感图像目视解译与制图

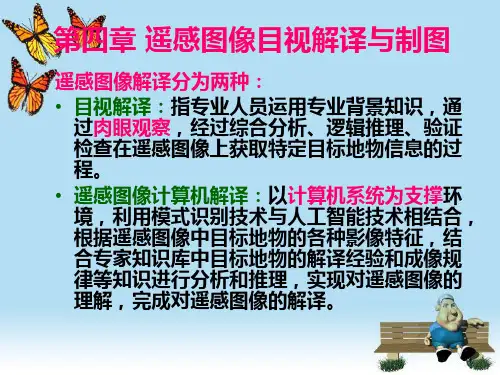

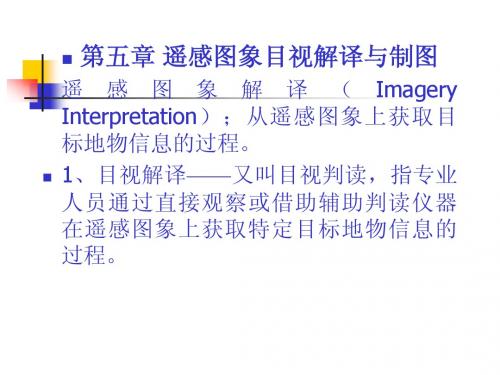

遥感图像解译分为两种： 目视解译：指专业人员通过直接观察或借助判读仪 器在遥感图像上获取特定目标地物信息的过程。 遥感图像计算机解译：以计算机系统为支撑环境， 利用模式识别技术与人工智能技术相结合，根据遥 感图像中目标地物的各种影像特征，结合专家知识 库中目标地物的解译经验和成像规律等知识进行分 析和推理，实现对遥感图像的理解，完成对遥感图 像的解译。
15
遥感原理
位置

指目标地物分布的地点。目标地物与其周围地理环境总是 存在着一定的空间联系，并受周围地理环境的一定制约， 位置是识别目标地物的基本特征之一。
水电站
16
遥感原理
相关布局

多个目标地物之间的空间配置关系。地面物体之间存在着密 切的物与能量上的联系，依据空间布局可以推断目标地物的 属性。
2
遥感原理
第五章 遥感图像目视解译与制图
遥感图像目视解译的重要性
目视判读是信息社会中地学研究和遥感应用的一项
基本技能。 目视判读是遥感图像计算机判读发展的基础和起始 点。 遥感图像目视解译是遥感制图的重要环节。
3
遥感原理
第五章 遥感图像目视解译与制图
遥感图像解译与日常目视观察有3点不同：
A 遥感图像通常为“顶视-鸟瞰”，而不同于日常生活中的透视 B 遥感图像常用可见光以外的电磁波段，而大多数我们熟悉的 特征是在可见光谱段，可以表现得十分不同 C 遥感图像常用一种不熟悉或变化的比例和分辨率描述地球表 面 因此，对于初学者需要多对照地形图、实地或熟悉地物观测， 以增强立体感和和景深印象，纠正视觉误差，积累图像判读 经验

10
遥感原理
阴影

是遥感图像上光束被地物遮挡而产生的地物的影子，根据阴影的形状、 大小可判读物体的性质或高度。
可分为本身阴影（本影）和投落阴影（落影）两部分。

金字塔阴影（本影）
桥梁阴影（落影）
11
遥感原理
形状


目标地物在遥感图像上呈现的外部轮廓。 不同地物在图像上呈现不同的形状，另外，由于成像方式不同， 飞行姿态的改变或者地形起伏的变化，都会造成同一目标物在图 像上呈现出不同的形状。解译时必须考虑遥感图像的成像方式。
4
遥感原理
概括而言：目视解译是遥感成像的逆过程
地表景观
空间结构、时间 特点 化学组分、物理 属性
成像过程
成像方式、探测 波段 投影方式、时空 因素
遥感图象
大小形状、色调 灰阶 畸变失真、成图 比例
遥感图象
大小形状、色调 灰阶 畸变失真、成图 比例
目视解译
灰度：增强处理、 信息提取
坐标位置：逻辑 推理、对比分析
18
（3）目标地物与成像时间的关系

遥感原理
水系可作为地质地貌解译的间接标志
辐射型水系 (火山附近)
向心型水系
(盆地)
长方格子状 水系(断层)
19
遥感原理
二、目视解译的生理与心理基础
心理特点对遥感图像解译的影响
1.
2.
3. 4.
同一时刻，只有一种地物是目标地物,图像的其余部 分以目标地物的背景出现,此时判读者的注意力往往 集中在目标地物上. 判读者的知识和经验对目标地物的确认有一定的导 向作用,因此,不同的解译者可能得出不同的结论. 心理惯性对目标地物的识别有一定的影响. 观察的时效性.正确辨认目标地物,需要一个最低限 度的时间才能完成.
遥感原理
一、目标地物的特征
解译标志（Interpretation Mark）：遥感图像上能帮助人们识 别不同目标的那些影像特征。
直接解译标志：能在遥感影像上直接看到可供判读的影像特征 称为直接判读标志，如形状、大小、阴影、纹理、色调等； 间接解译标志：指运用某些直接解译标志，根据地物的相关属 性等地学知识，间接推断出的影像标志，如根据道路与河流相 交处的特殊影像特征，可以判断渡口；根据植被、地貌与土壤 的关系，来识别土壤类型和分布（如温带针叶林区多为灰化土 ）

TM影象：
TM影象与MSS影象的对比 波段设置 主要应用

SPOT影象：
产品形式 主要应用1绿、2红、3近红外、4短波红外。

其他遥感影象:
46
遥感原理
LANDSAT 系列卫星各波段的应用
MSS各个波段： 4、0.5-0.6（绿色）：对水体有一定透射能力，清洁水体中 透射深度可达10-20m，可判读浅水地形和近海海水泥沙。 可探测健康绿色植被反射率。 5、0.6-0.7（红色）：用于城市研究，对道路、大型建筑工 地、砂砾场和采矿区反映明显。可用于地质研究。用于水 中泥沙含量研究。进行植被分类。 6、0.7-0.8（近红外）：区分健康与病虫害植被。水陆分界。 土壤含水量研究。
