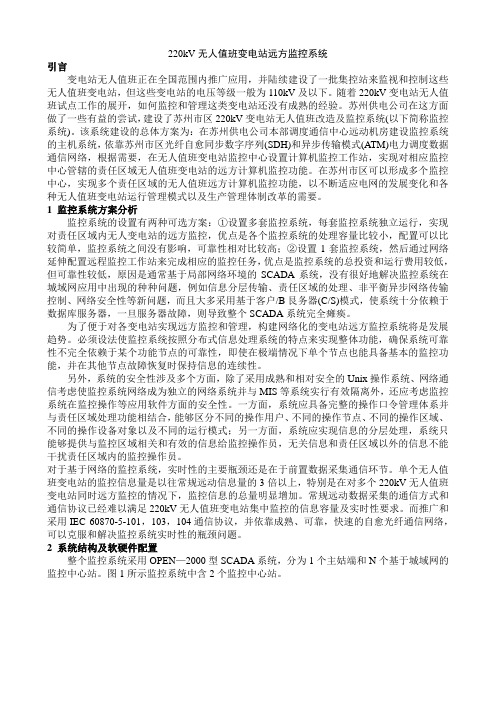

220kV无人值班变电站远方监控系统引言变电站无人值班正在全国范围内推广应用，并陆续建设了一批集控站来监视和控制这些无人值班变电站，但这些变电站的电压等级一般为110kV及以下。
随着220kV变电站无人值班试点工作的展开，如何监控和管理这类变电站还没有成熟的经验。
苏州供电公司在这方面做了一些有益的尝试，建设了苏州市区220kV变电站无人值班改造及监控系统(以下简称监控系统)。
该系统建设的总体方案为：在苏州供电公司本部调度通信中心远动机房建设监控系统的主机系统，依靠苏州市区光纤自愈同步数字序列(SDH)和异步传输模式(ATM)电力调度数据通信网络，根据需要，在无人值班变电站监控中心设置计算机监控工作站，实现对相应监控中心管辖的责任区域无人值班变电站的远方计算机监控功能。
在苏州市区可以形成多个监控中心，实现多个责任区域的无人值班远方计算机监控功能，以不断适应电网的发展变化和各种无人值班变电站运行管理模式以及生产管理体制改革的需要。
1 监控系统方案分析监控系统的设置有两种可选方案：①设置多套监控系统，每套监控系统独立运行，实现对责任区域内无人变电站的远方监控，优点是各个监控系统的处理容量比较小，配置可以比较简单，监控系统之间没有影响，可靠性相对比较高；②设置1套监控系统，然后通过网络延伸配置远程监控工作站来完成相应的监控任务，优点是监控系统的总投资和运行费用较低，但可靠性较低，原因是通常基于局部网络环境的SCADA系统，没有很好地解决监控系统在城域网应用中出现的种种问题，例如信息分层传输、责任区域的处理、非平衡异步网络传输控制、网络安全性等新问题，而且大多采用基于客户/B艮务器(C/S)模式，使系统十分依赖于数据库服务器，一旦服务器故障，则导致整个SCADA系统完全瘫痪。
为了便于对各变电站实现远方监控和管理，构建网络化的变电站远方监控系统将是发展趋势。
必须设法使监控系统按照分布式信息处理系统的特点来实现整体功能，确保系统可靠性不完全依赖于某个功能节点的可靠性，即使在极端情况下单个节点也能具备基本的监控功能，并在其他节点故障恢复时保持信息的连续性。
箜!!鲞筮三翅2009年10月湖北电力V01．33№50‘I．2009遥视系统在无人值守变电站建设中的应用董祖斌(湖北省恩施州电力总公司电力调度中心，湖北恩施445000) [摘要]为解决无人值班变电站的远方监视问题，遥视系统应用在变电站运行监控中，通过将现代的通信技术、多媒体技术和计算机技术进行融合，完成对远端的变电站现场环境进行监控。
[关键词]遥视系统；变电站；监控[中图分类号]T M63；T P393[文献标识码]A[文章编号]1006—3986(2009)05-0028-02 R e m ot e V i si on Sys t em i n t he U nm anned Subst at i on C onst r uc t i onD O N G Zu．bi n(El ect r i c Po w e r D i s pat c hi ng C ent er of E n shi El ect ri c Pow er C or por at i on，E ns hi H ubei445000，C hi na)[A bs t r act]卟i s pap er gi ve s an i nt r oduct i on of unm anne d s ubs t at i on r em ot e m oni t ori ng s ys t em w i t h m oder l l t el ecom m u ni cat i on t echno l ogy，m ul t i m edi a t echnol ogy and com put er t ech nol og y．[K ey w or ds]r em ot e m oni t or i ng s yst em；u bs t at i on；m o ni t or i ng计算机技术、多媒体技术及通信技术的飞速发展，为解决无人值班变电站的远方监视问题提供了强大的技术支持。
变电站四遥功能介绍变电站四遥功能是指遥测、遥信、遥控和遥调四个遥信功能的集合。
它们通过使用远程控制设备与变电站的终端设备进行通信，实现对变电站的监测、信号传输、操作和参数调节等功能。
下面将详细介绍变电站四遥功能的作用和具体实现。
1.遥测功能遥测是指通过远程设备对变电站的参数进行实时监测和传输。
通过遥测功能，可以远程监测变电站的电流、电压、功率、功率因数等各项运行参数，实现对变电站的远程监控和数据采集。
遥测功能可以使操作人员及时了解变电站的运行状态，进行运行监测、故障诊断和数据分析，以确保变电站的安全运行。
2.遥信功能遥信是指通过远程设备将变电站的开关状态、信号状态等信息传输到控制中心或操作站。
遥信功能可以实时传输变电站的告警信息、故障状态和保护动作等信息，提供给操作人员进行判断和处理。
通过遥信功能，可以迅速发现和处理变电站的故障和异常情况，提高变电站的可靠性和安全性。
3.遥控功能遥控是指通过远程设备对变电站的开关和设备进行控制。
遥控功能可以实现远程对变电站的开关操作、设备切换和重启等功能。
通过遥控功能，操作人员可以在控制中心或操作站远程对变电站进行操作，不需要亲自前往变电站现场，提高了操作的便利性和安全性。
4.遥调功能遥调是指通过远程设备对变电站的参数进行调节。
遥调功能可以实现对变电站的电压、电流、频率等参数进行远程调节和控制。
通过遥调功能，操作人员可以根据实际需要对变电站的运行参数进行调整，实现对电力系统的调度和控制。
总的来说，变电站四遥功能的作用是实现对变电站的远程监测、控制和调节，提高了变电站的运行效率和安全性。
通过遥测功能，可以实时了解变电站的运行状态；通过遥信功能，可以及时发现和处理变电站的故障和异常情况；通过遥控功能，可以远程对变电站进行操作；通过遥调功能，可以对变电站的参数进行进一步的调节。
这些功能将变电站的运行和管理更加智能化和便捷化。

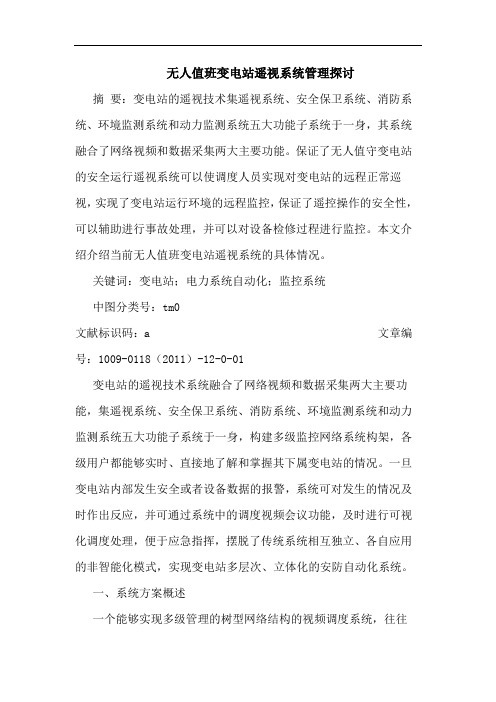

无人值班变电站遥视系统管理探讨摘要：变电站的遥视技术集遥视系统、安全保卫系统、消防系统、环境监测系统和动力监测系统五大功能子系统于一身，其系统融合了网络视频和数据采集两大主要功能。
保证了无人值守变电站的安全运行遥视系统可以使调度人员实现对变电站的远程正常巡视，实现了变电站运行环境的远程监控，保证了遥控操作的安全性，可以辅助进行事故处理，并可以对设备检修过程进行监控。
本文介绍介绍当前无人值班变电站遥视系统的具体情况。
关键词：变电站；电力系统自动化；监控系统中图分类号：tm0 文献标识码：a 文章编号：1009-0118（2011）-12-0-01变电站的遥视技术系统融合了网络视频和数据采集两大主要功能，集遥视系统、安全保卫系统、消防系统、环境监测系统和动力监测系统五大功能子系统于一身，构建多级监控网络系统构架，各级用户都能够实时、直接地了解和掌握其下属变电站的情况。
一旦变电站内部发生安全或者设备数据的报警，系统可对发生的情况及时作出反应，并可通过系统中的调度视频会议功能，及时进行可视化调度处理，便于应急指挥，摆脱了传统系统相互独立、各自应用的非智能化模式，实现变电站多层次、立体化的安防自动化系统。

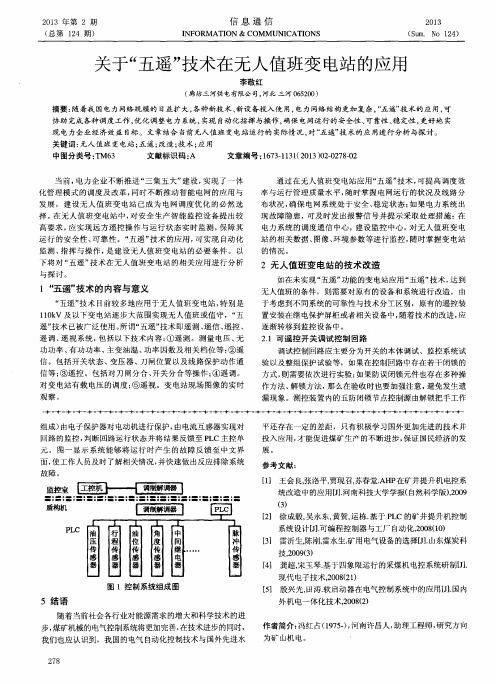

一、系统方案概述一个能够实现多级管理的树型网络结构的视频调度系统，往往涉及市调、县调、变电站的多级网络结构视频调度系统，系统集视频监控、视频指挥调度、视频会议等多功能于一体，并辅以适当的警戒功能以实现变电站“五遥”，为变电站实现真正的无人值守创造条件。
在满足需要的前提下，保证系统的稳定可靠，节省投资，使系统发挥良好的经济效应。
具体如下：多级视频监控，实现对变电站，运行重点区域的实时统一监控，使得从市调到县调各级电力单位都可实现对自己所辖变电站的实时监控。
各监控点的现场图像和现场环境（红外、烟雾、水浸、门磁等）监控，并产生告警联动。
监控的范围除了设备监控、运行状况监控、安防监控，还可扩展到对所属单位工作人员工作情况的监控。
无人值守变电站遥视系统解决方案一、引言无人值守变电站遥视系统是一种基于先进的监控技术和远程通信技术，用于实时监测和管理变电站运行状态的系统。
本文将详细介绍无人值守变电站遥视系统的解决方案，包括系统组成、功能特点、技术原理和实施步骤等。
二、系统组成无人值守变电站遥视系统主要由以下几个组成部分构成：1. 监控中心：负责接收和处理各个变电站的监控数据，提供实时监控和远程管理功能。
2. 变电站端设备：包括监控摄像头、传感器、数据采集器等，用于采集变电站的运行数据和图像信息。
3. 通信网络：用于将变电站端设备采集的数据传输到监控中心，并实现远程控制和管理功能。
4. 数据存储和处理系统：用于存储和处理变电站的监控数据，提供数据分析和报表功能。
三、功能特点无人值守变电站遥视系统具有以下几个功能特点：1. 实时监控：系统能够实时监控变电站的运行状态，包括电压、电流、温度等参数的实时监测。
2. 远程管理：监控中心可以通过通信网络实现对变电站的远程管理，包括远程开关控制、设备巡检等功能。
3. 报警提示：系统能够对变电站的异常情况进行实时监测，并通过短信、邮件等方式进行报警提示。
4. 数据分析：系统能够对变电站的历史数据进行存储和分析，提供数据报表和趋势分析功能，帮助用户进行运维决策。
四、技术原理无人值守变电站遥视系统的技术原理主要包括以下几个方面：1. 监控设备：系统采用高清摄像头和各类传感器，实时采集变电站的图像和运行数据。
2. 数据传输：系统利用通信网络将变电站端设备采集的数据传输到监控中心，采用安全可靠的通信协议。
3. 数据存储和处理：监控中心通过数据存储和处理系统对变电站的监控数据进行存储和处理，包括数据的存储、分析和报表生成等。
4. 远程管理：监控中心通过通信网络实现对变电站的远程管理，包括远程开关控制、设备巡检等功能。
五、实施步骤无人值守变电站遥视系统的实施步骤包括以下几个阶段：1. 系统规划：根据变电站的具体情况，确定系统的功能需求和技术方案，制定系统实施计划。
变电站四遥功能介绍随着工业自动化的发展，电力系统的运行和管理也日益依赖于自动化技术。
在电力系统中，变电站是电能输配的重要节点。
为了提高变电站的运行效率和安全性，四遥（远动、遥信、遥测、遥调）功能应运而生。
本文将介绍变电站四遥功能及其在电力系统中的应用。
一、远动远动是指通过远程电信与控制技术，实现对变电站设备的远程操作。
传统上，变电站的设备操作都是手动进行的，需要人工前往现场进行。
而通过远动技术，变电站的操作可以在控制中心远程完成，无需人员现场操作，提高了操作效率，减少了操作风险，同时降低了维护成本。
远动功能可以实现对变电站设备的开关操作、仪表设备的选通和调节、保护装置的切换以及配电装置的重合闸等功能。
通过远动功能，可以实现对设备的远程控制，使得变电站的运行更加智能化、自动化。
二、遥信遥信是指通过远程信号传输技术，实现对变电站设备状态的实时监测和反馈。
遥信功能在变电站中起着至关重要的作用，可以实时了解设备的运行状态，及时发现设备的故障和异常，为运维人员提供及时准确的信息，以便采取相应的措施。
遥信功能可以监测设备的开关状态、保护状态、仪表设备的测量值等信息。
通过遥信功能，可以及时发现设备的故障，减少停电时间，提高电网的可靠性和稳定性。
三、遥测遥测是指通过远程测量技术，实现对变电站设备的实时监测和数据采集。
遥测功能可以获取变电站设备的各种参数，如电流、电压、功率等，通过监测这些参数可以了解设备的运行状况和负荷情况。
遥测功能可以实时采集变电站设备的测量数据，并将数据传输到控制中心，供运维人员进行分析和判断。
通过遥测功能，可以实现对设备的远程监控和故障诊断，提高了设备异常的发现和处理速度。
四、遥调遥调是指通过远程控制技术，实现对变电站设备参数的远程调整和控制。
遥调功能使得运维人员可以远程调整设备的运行参数，根据实际需求进行灵活控制。
遥调功能可以调整变电站设备的电压、电流、频率等参数，以适应电网负荷的变化和设备运行的要求。
近年来，随着电力系统管理体制不断深化改革，变电站的综合自动化技术也不断进步。
目前很多变电站，特别是110KV以下变电站已逐步实现无人值班或值守。
对于变电站，除了常规的自动化系统之外，遥视系统已逐步成为为无人值班变电站新增的而且是一个十分必要的自动化项目，是其他自动化手段不可替代的。
常规意义上的“四遥”系统，是调度自动化的主要内容，它们是实现变电站无人值班或值守的必要条件。
但仅仅依靠调度自动化的现有技术手段，实现变电站的无人值班或值守是不完善的，这是因为变电站是重点电力生产场所，安全要求非常高。
为了保证安全，应对环境状况、设备运行、文明生产等各类情况加以监视。
特别是要防范火灾、爆炸、泄露、失窃以及恶意破坏等，对安全生产构成极大威胁的情况加以监视。
只有这样，才能切实提高实行无人值班或值守之后的变电站的安全水平。
随着计算机网络技术和数字视频通讯技术的发展，为无人值班变电站实现远程图像监控（俗称“遥视”）系统提供了技术支撑。
该系统为电网管理人员长上一只“千里眼”，使原有四遥不涉及的变电站环境(如防盗、防火、防爆、防渍、防水汽泄漏等)监控内容尽收眼底。
加上原有的“四遥”系统的普遍应用，使得变电站实现了真正意义上的无人值守，也使变电站运行和维护更加安全和可靠，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。
一、遥视系统的主要用途
变电站遥视系统的主要用途，即用于安全防范、环境状况和对付自然灾害等。
此外，将遥视系统用于无人值班或值守的变电站还有一个用途：就是对变电站存在大量的常规表计和室内外设备，在调度或集控站端对其进行直观监视。
过去由于没有可视手段，对于表计的读数以及设备外观状况无法进行观测、比较以及校验。
有了遥视系统，上述工作将成为可能。
这些都有助于无人值班变电站的安全生产工作。
二、遥视系统的主要功能
变电站的遥视系统，实际上是一个以多媒体技术为核心，涵盖了工业控制、通讯、计算机网络技术的较为复杂的综合系统。
它主要完成对变电站环境空间的安全防范监控，可以对必要生产设备实现可视化管理甚至校验。
同时具备集中性和远程性（即一个监控中心至少同时管理十几个甚至上百个变电站，并且不受距离的限制）。
根据变电站遥视系统所要承担的任务，我们将其分为两大功能： 1、安全防范功能
保障变电站空间范围内的建筑、设备的安全，及时发现火警、盗警，并启动报警装置。
（1）在围墙四周、大门等处安装摄像头、红外线对射探头，监视盗贼非法闯入。
（2）在建筑物门窗安装报警探头，如门磁、红外、玻璃破碎探测器。
（3）重点部位摄像机的安装，起到24小时不间断视频监控，可报警。
（4）在高压室和主控室等地点装设一批烟感或温感探头。
当探头感测到烟雾、高温时，就会向后台发出告警信息，同时连动切换摄像机画面，并记录下当时现场的情况。
（5）灯光及智能化设备的控制，为使工业电视监视系统在晚上仍能发挥作用，变电站的灯光应具有定时开关或远方控制的功能；而一些智能化的设备，如
探头、门禁等也可做到远方控制。
2、监视功能
保障变电站设备的正常运行，对事故报警的自动录像，突发事件与主站的声像通信。
（1）通过摄像机、灯光联动，监视主变压器、断路器、电压互感器、电流互感器、高压室开关、主控室的电源盘及控制盘盘面等重要设备，监视场地和高压配电设备的运行状态，实现对一二次设备及其运行情况的监视，如主变压器、开关是否有外部损伤，主变压器油位及控制盘上的表头、灯光信号是否正常等。
（2）对重要节点、接头进行自动温度监测非常重要，防止电力设备过热。
（3）通过图像监视结合远程和本地人员操作经验的优势，避免误操作。
（4）操作隔离开关位置的视频监视；
（5）配合其他系统（如变电站综合自动化系统等）的工作。
三、遥视系统的通道需求
通讯传输部分是整个远程遥视系统的关键组成部分，其作用如同人的脊髓一样，负责各种信号和指令的上传下达。
变电站实施无人值班有无可靠的通信通道至关重要。
影响通信可靠性的因素主要来自两个方面：其一是信道本身的质量；其二是环境造成的影响。
因此，在进行通信系统设计时，不仅要选择通信质量好的信道，而且要抗电晕、闪电、间隙、噪音、其他无线电发射及50 Hz工频电磁场干扰能力。
另外，变电站的停电和在故障时的通信能力也是影响通信可靠性的一个重要因素。
所以，在进行无人值班变电站的通信设计时，必须考虑当变电站停电和故障时，能继续保持通信的手段。
此外，在有条件的地方，无人值班变电站可设两个独立的通道互为备用。
对于通信方式和设备的选择应适当超前考虑，既要考虑它的先进性和可靠性，又要考虑当地的经济现状和发展前景，兼顾其经济性和合理性综合考虑。
安徽宿松供电公司相继建成了联接调度中心与各变电站的光纤通道，这就为以网络为基础的遥视系统建设提供了优良条件，利用变电站内已经形成的光纤网中的
E1通道（即2 Mbit/s口），采用视频编解码器实现图像远程传输，即充分利用了现有通讯资源，又节省了一定的通道再租赁费用。
四、遥视系统的安装与使用
安装在变电站的图像监控设备主要有：彩色摄像机、烟感报警器、红外防盗报警器、户外照明灯及当地监控主机等。
该工程安装工作量大、难度系数高、危险性强，安装地点主要在变电站的主控室、开关室、电容器室、电缆层以及户外设备区、大门口等重要监控点上。
因此，系统的日常安装调试工作也相对比较困难，如设备安装时必须考虑带电安全距离，防止由于高压带电设备对图像设备放电而带来的安全隐患等。
还应做好切实的防雷接地及抗干扰等工作。
以我公司为例，安装在变电站的图像设备其控制、视频等线路都进行了过压保护措施，如采用光电隔离器等。
遥视系统服务器一般建立在监控中心，它主要完成用户管理；变电站、摄象机分组；遥控优先级设置和调度。
在调度所和集控站方便地建立了数个监控终端。
在供电公司机关局域网上也为局领导和相关部室建立了分控终端。
这些监控终端无须专门微机和铺设视频与控制电缆，所用界面为标准的互联网浏览器。
同时，
我们还将系统嵌入到供电公司的主页内，只要是授权用户就可以方便地访问。
经过使用，我们发现这套软件系统运行稳定，功能较强，用户界面友好易用。
特别值得一提的是，由于采用了WEB技术和标准，用户访问的便捷性和允许独立并发访问是其它类似功能系统所不具备的。
在标准上与MIS等其它系统兼容，也符合行业信息系统未来的标准。
经过一年多来的系统运行，安徽宿松供电公司远程图像监控系统运行稳定、可靠、信息准确，图像监控系统的远方巡视、远方核查、安防报警和多媒体交互等功能，提高了变电站的防事故、防误操作、防盗、防火能力，使值班人员和相关领导能及时准确地了解无人值班变电站的现场情况，对操作情况进行全过程的监视和核对，对重点区域进行全方位的防盗防火预警，为工作人员提供了一种很好的辅助工具，从而大大降低了无人值班变电站的日常巡视、检修等费用，产生了良好的社会效益和经济效益。
