【CN209654075U】一种煤矿瓦斯综合利用系统【专利】

专利名称：一种煤炭矿山井下瓦斯安全检测系统
专利类型：实用新型专利
发明人：周云飞,冯文奂,王金策,赵国飞,杨博,许海韬,曹亚平申请号：CN201920728425.2
申请日：20190521
公开号：CN209892271U
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤炭矿山井下瓦斯安全检测系统，包括第二外壳，所述第二外壳顶部设置有第一外壳，所述第一外壳表面四个拐角处均开设有压槽，所述第二外壳侧壁四个拐角处均固定有固定块，所述固定块内部套设有压板，所述压板端面与压槽表面相互贴合，所述压板侧壁开设有放置孔；本实用新型通过设计的压板，压板可以压在第一外壳的顶部，从而将第一外壳与固定块连接起来，进行快速连接，通过设计的复位弹簧，复位弹簧对固定柱施加弹力，使其插入到固定孔内，通过设计的固定柱，固定柱插入到固定孔内，从而快速对压板进行固定安装。

申请人：山西能源学院
地址：030006 山西省太原市许坦西街80号
国籍：CN
更多信息请下载全文后查看。

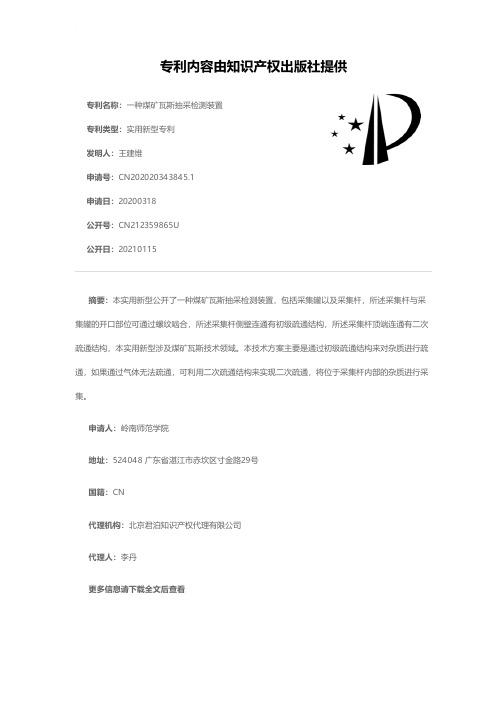

专利名称：一种煤矿瓦斯抽采检测装置专利类型：实用新型专利
发明人：王建维
申请号：CN202020343845.1
申请日：20200318
公开号：CN212359865U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤矿瓦斯抽采检测装置，包括采集罐以及采集杆，所述采集杆与采集罐的开口部位可通过螺纹啮合，所述采集杆侧壁连通有初级疏通结构，所述采集杆顶端连通有二次疏通结构，本实用新型涉及煤矿瓦斯技术领域。

本技术方案主要是通过初级疏通结构来对杂质进行疏通，如果通过气体无法疏通，可利用二次疏通结构来实现二次疏通，将位于采集杆内部的杂质进行采集。

申请人：岭南师范学院
地址：524048 广东省湛江市赤坎区寸金路29号
国籍：CN
代理机构：北京君泊知识产权代理有限公司
代理人：李丹
更多信息请下载全文后查看。

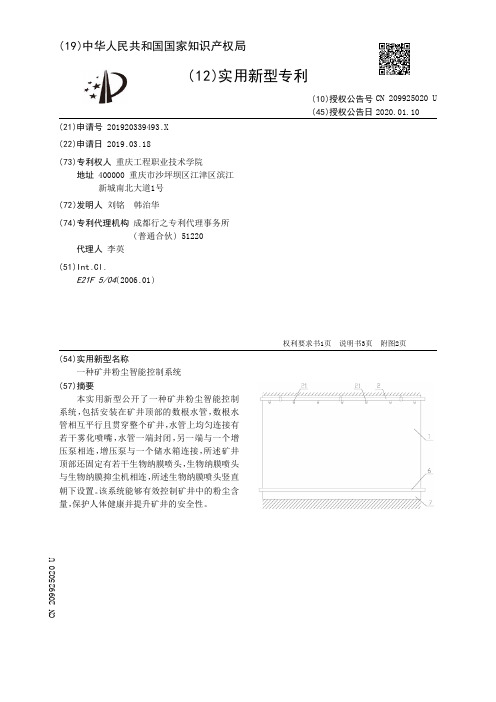

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920339493.X(22)申请日 2019.03.18(73)专利权人 重庆工程职业技术学院地址 400000 重庆市沙坪坝区江津区滨江新城南北大道1号(72)发明人 刘铭　韩治华　(74)专利代理机构 成都行之专利代理事务所(普通合伙) 51220代理人 李英(51)Int.Cl.E21F 5/04(2006.01)(54)实用新型名称一种矿井粉尘智能控制系统(57)摘要本实用新型公开了一种矿井粉尘智能控制系统，包括安装在矿井顶部的数根水管，数根水管相互平行且贯穿整个矿井，水管上均匀连接有若干雾化喷嘴，水管一端封闭，另一端与一个增压泵相连，增压泵与一个储水箱连接，所述矿井顶部还固定有若干生物纳膜喷头，生物纳膜喷头与生物纳膜抑尘机相连，所述生物纳膜喷头竖直朝下设置。

该系统能够有效控制矿井中的粉尘含量，保护人体健康并提升矿井的安全性。

权利要求书1页 说明书3页 附图2页CN 209925020 U 2020.01.10C N 209925020U权　利　要　求　书1/1页CN 209925020 U1.一种矿井(1)粉尘智能控制系统，其特征在于，包括安装在矿井(1)顶部的数根水管(2)，数根水管(2)相互平行且贯穿整个矿井(1)，水管(2)上均匀连接有若干雾化喷嘴(21)，水管(2)一端封闭，另一端与一个增压泵(22)相连，增压泵(22)与一个储水箱连接，所述矿井(1)顶部还固定有若干生物纳膜喷头(3)，生物纳膜喷头(3)与生物纳膜抑尘机(31)相连，所述生物纳膜喷头(3)竖直朝下设置，在矿井(1)侧壁上设有若干粉尘浓度检测仪(4)，粉尘浓度检测仪(4)与一个控制器(5)相连，所述雾化喷嘴(21)通过一根分支管与水管(2)相连，分支管上设有电磁阀一(23)，所述电磁阀一(23)通过所述控制器(5)控制其开闭。

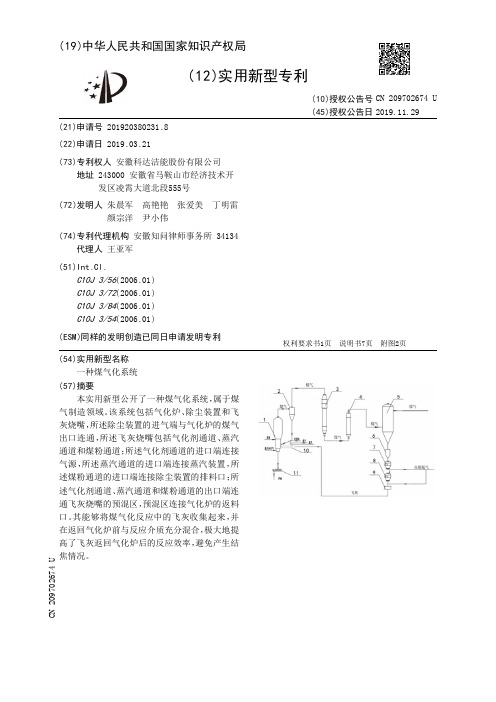

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920380231.8(22)申请日 2019.03.21(73)专利权人 安徽科达洁能股份有限公司地址 243000 安徽省马鞍山市经济技术开发区凌霄大道北段555号(72)发明人 朱晨军　高艳艳　张爱美　丁明雷　颜宗洋　尹小伟　(74)专利代理机构 安徽知问律师事务所 34134代理人 王亚军(51)Int.Cl.C10J 3/56(2006.01)C10J 3/72(2006.01)C10J 3/84(2006.01)C10J 3/54(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种煤气化系统(57)摘要本实用新型公开了一种煤气化系统，属于煤气制造领域。

该系统包括气化炉、除尘装置和飞灰烧嘴，所述除尘装置的进气端与气化炉的煤气出口连通，所述飞灰烧嘴包括气化剂通道、蒸汽通道和煤粉通道；所述气化剂通道的进口端连接气源，所述蒸汽通道的进口端连接蒸汽装置，所述煤粉通道的进口端连接除尘装置的排料口；所述气化剂通道、蒸汽通道和煤粉通道的出口端连通飞灰烧嘴的预混区，预混区连接气化炉的返料口。

其能够将煤气化反应中的飞灰收集起来，并在返回气化炉前与反应介质充分混合，极大地提高了飞灰返回气化炉后的反应效率，避免产生结焦情况。

权利要求书1页 说明书7页 附图2页CN 209702674 U 2019.11.29C N 209702674U权　利　要　求　书1/1页CN 209702674 U1.一种煤气化系统，包括气化炉(1)和除尘装置(5)，所述除尘装置(5)的进气端与气化炉(1)的煤气出口连通，其特征在于：还包括飞灰烧嘴(10)，所述飞灰烧嘴(10)包括气化剂通道(12)、蒸汽通道(13)和煤粉通道(14)；所述气化剂通道(12)的进口端连接气源，所述蒸汽通道(13)的进口端连接蒸汽装置，所述煤粉通道(14)的进口端连接除尘装置(5)的排料口；所述气化剂通道(12)、蒸汽通道(13)和煤粉通道(14)的出口端连通飞灰烧嘴(10)的预混区(15)，预混区(15)连接气化炉(1)的返料口。

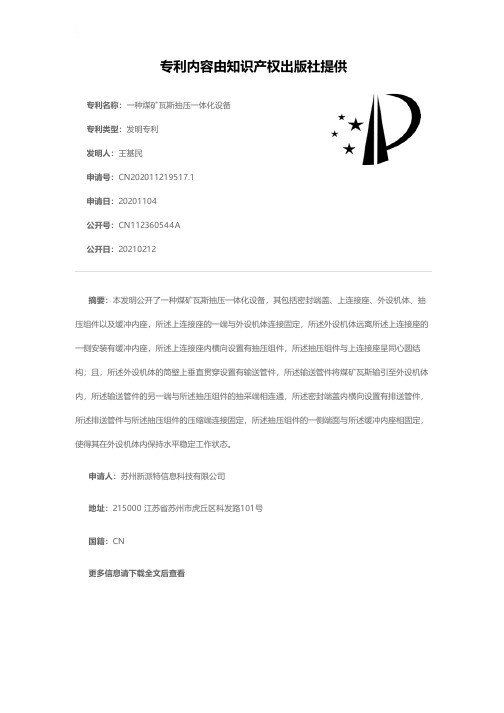

专利名称：一种煤矿瓦斯抽压一体化设备专利类型：发明专利
发明人：王基民
申请号：CN202011219517.1
申请日：20201104
公开号：CN112360544A
公开日：
20210212
专利内容由知识产权出版社提供
摘要：本发明公开了一种煤矿瓦斯抽压一体化设备，其包括密封端盖、上连接座、外设机体、抽压组件以及缓冲内座，所述上连接座的一端与外设机体连接固定，所述外设机体远离所述上连接座的一侧安装有缓冲内座，所述上连接座内横向设置有抽压组件，所述抽压组件与上连接座呈同心圆结构；且，所述外设机体的筒壁上垂直贯穿设置有输送管件，所述输送管件将煤矿瓦斯输引至外设机体内，所述输送管件的另一端与所述抽压组件的抽采端相连通，所述密封端盖内横向设置有排送管件，所述排送管件与所述抽压组件的压缩端连接固定，所述抽压组件的一侧端面与所述缓冲内座相固定，使得其在外设机体内保持水平稳定工作状态。

申请人：苏州新派特信息科技有限公司
地址：215000 江苏省苏州市虎丘区科发路101号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020547150.5(22)申请日 2020.04.14(73)专利权人 山西王家岭煤业有限公司地址 036699 山西省忻州市保德县孙家沟乡牧塔村专利权人 中煤科工集团重庆研究院有限公司(72)发明人 陈旭忠　王平虎　刘秀保　卢义　裴建　白岳松　毕猛　贾柳　张建文　陈希峰　李录　刘鹏　何俊　(74)专利代理机构 太原高欣科创专利代理事务所(普通合伙) 14109代理人 冷锦超　吴立(51)Int.Cl.B01D 46/12(2006.01)B01D 46/00(2006.01)B01D 46/42(2006.01)E21F 7/00(2006.01)(54)实用新型名称一种煤矿瓦斯治理用瓦斯抽放装置(57)摘要本实用新型公开了一种煤矿瓦斯治理用瓦斯抽放装置，涉及瓦斯治理设备技术领域，包括输送管，所述输送管的内壁分别固定设置有两个过滤网，所述输送管内壁的底部固定镶嵌有电机，所述电机输出轴的表面固定套接有第一锥齿轮，两个所述过滤网的表面均通过轴承与转杆的表面活动连接，所述转杆的表面固定套接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮啮合，转杆的表面分别固定套接有两个刮板，两个所述刮板的右侧分别与两个过滤网的左侧活动连接，本实用新型通过设置过滤网、第一锥齿轮、刮板、圆筒以及出料机构，解决了抽气管在抽取瓦斯时会携带部分灰尘，灰尘长时间的堆积可能堵塞抽气管，导致抽取效果较差，严重的可能造成安全事故的问题。

权利要求书1页 说明书4页 附图3页CN 212236437 U 2020.12.29C N 212236437U1.一种煤矿瓦斯治理用瓦斯抽放装置，包括输送管（1），其特征在于：所述输送管（1）的内壁分别固定设置有两个过滤网（2），所述输送管（1）内壁的底部固定镶嵌有电机（3），所述电机（3）输出轴的表面固定套接有第一锥齿轮（4），两个所述过滤网（2）的表面均通过轴承与转杆（5）的表面活动连接，所述转杆（5）的表面固定套接有第二锥齿轮（6），所述第一锥齿轮（4）与第二锥齿轮（6）啮合，转杆（5）的表面分别固定套接有两个刮板（7），两个所述刮板（7）的右侧分别与两个过滤网（2）的左侧活动连接，所述输送管（1）内壁的底部对应两个刮板（7）位置分别开设有两个出料孔（8），所述输送管（1）的下表面对应两个出料孔（8）位置固定连接有圆筒（9），所述圆筒（9）的内部设置有出料机构（10）。
