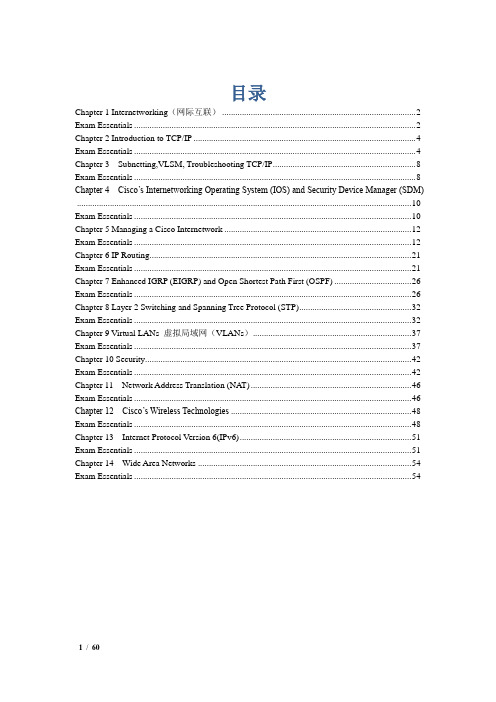

目录Chapter 1 Internetworking(网际互联) (2)Exam Essentials (2)Chapter 2 Introduction to TCP/IP (4)Exam Essentials (4)Chapter 3 Subnetting,VLSM, Troubleshooting TCP/IP (8)Exam Essentials (8)Chapter 4 Cisco’s Internetworking Operating System (IOS) and Security Device Manager (SDM) (10)Exam Essentials (10)Chapter 5 Managing a Cisco Internetwork (12)Exam Essentials (12)Chapter 6 IP Routing (21)Exam Essentials (21)Chapter 7 Enhanced IGRP (EIGRP) and Open Shortest Path First (OSPF) (26)Exam Essentials (26)Chapter 8 Layer 2 Switching and Spanning Tree Protocol (STP) (32)Exam Essentials (32)Chapter 9 V irtual LANs_虚拟局域网(VLANs) (37)Exam Essentials (37)Chapter 10 Security (42)Exam Essentials (42)Chapter 11 Network Address Translation (NA T) (46)Exam Essentials (46)Chapter 12 Cisco’s Wireless Technologies (48)Exam Essentials (48)Chapter 13 Internet Protocol V ersion 6(IPv6) (51)Exam Essentials (51)Chapter 14 Wide Area Networks (54)Exam Essentials (54)Chapter 1 Internetworking(网际互联)Exam Essentials①Remember the possible causes of LAN traffic congestion.②Understand the difference between a collision domain and a broadcast domain.③Understand the difference between a hub, a bridge, a switch, and a router.④Remember the difference between connection-oriented and connectionlessnetwork services.⑤Remember the OSI layers.⑥Remember the types of Ethernet cabling and when you would use them.⑦Understand how to connect a console cable from a PC to a router and start HyperTerminal.⑧Remember the three layers in the Cisco three-layer model.把一个大的网络划分为一些小的网络就称为网络分段,这些工作由路由器,交换机和网桥来完成。

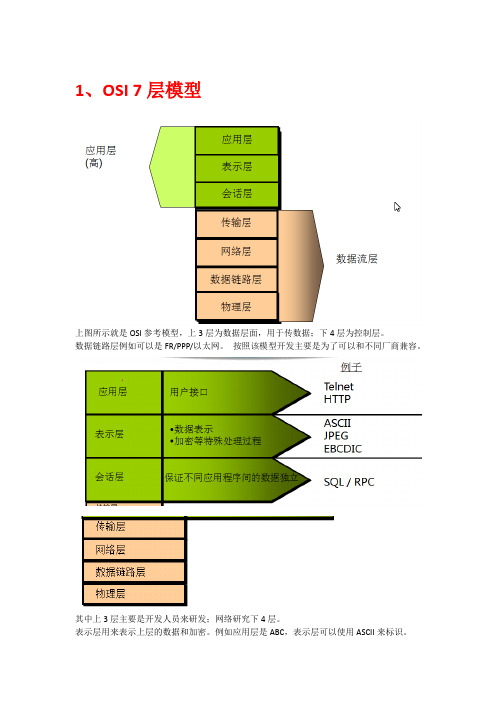

1、OSI 7层模型上图所示就是OSI参考模型,上3层为数据层面,用于传数据;下4层为控制层。
数据链路层例如可以是FR/PPP/以太网。
按照该模型开发主要是为了可以和不同厂商兼容。
其中上3层主要是开发人员来研发;网络研究下4层。
表示层用来表示上层的数据和加密。
例如应用层是ABC,表示层可以使用ASCII来标识。
物理层有不同的介质类型,例如双绞线和光纤等,适用不同的带宽速率。
不同接口类型如下图,这样可以适应不同的速率接口。
不同的信号类型。
2、CSMA/CD技术带冲突检测的载波侦听多路访问该技术主要用于HUB,因为HUB连接的设备在同一个冲突域。
HUB原理就类似于半双工,一根总线只能由一方可以传输数据。
全双工就是双发可以同时发送数据,也就是交换机的原理。
一个数据帧最小是64个字节,60个字节frame+4byte FCS。
3、数据链路层源目mac地址12byte+类型2byte=14byte。
物理层可以有以太网,令牌环等。
数据链路层有802.3和802.2。
802.3是用于和下层物理层联系,而802.2的LLC是和上层联系。
例如下图就是CDP的报文可以看出。
但是例如ICMP的报文可以看出是:下图所示可以发现一个是IEEE 802.3,一个是Ethernet II 但是都是数据链路层。
以为802.3的报文中没有TYPE,而是2byte的length,所以802.3不能标识上层协议,所以只能是LLC。
802.3的封装有12字节的mac+2byte 长度。
注意:router相连,如果接口值配置了IPv4,没有type字段,它们可以通讯。
如果还有IPv6地址,如果没有Type字段就无法通信了。
所以有TYPE字段可以复用多个协议。
因为802.3中没有type类型号,所以LLC中需要有类型来标识上层协议;否则就无法复用来区分。
LLC区分类型是通过SAP(DSAP和SSAP),例如分别是0x42 0x42 0x03代表的是STP。

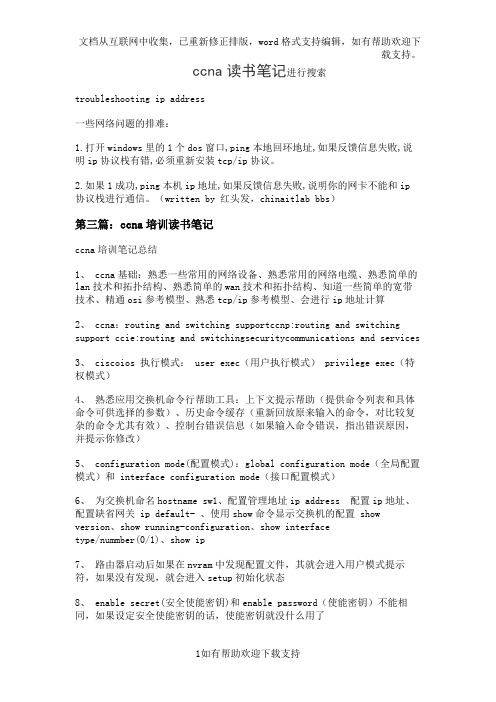

ccna读书笔记进行搜索troubleshooting ip address一些网络问题的排难:1.打开windows里的1个dos窗口,ping本地回环地址,如果反馈信息失败,说明ip协议栈有错,必须重新安装tcp/ip协议。
2.如果1成功,ping本机ip地址,如果反馈信息失败,说明你的网卡不能和ip协议栈进行通信。
(written by 红头发,chinaitlab bbs)第三篇:ccna培训读书笔记ccna培训笔记总结1、 ccna基础:熟悉一些常用的网络设备、熟悉常用的网络电缆、熟悉简单的lan技术和拓扑结构、熟悉简单的wan技术和拓扑结构、知道一些简单的宽带技术、精通osi参考模型、熟悉tcp/ip参考模型、会进行ip地址计算2、 ccna:routing and switching supportccnp:routing and switching support ccie:routing and switchingsecuritycommunications and services3、 ciscoios 执行模式: user exec(用户执行模式) privilege exec(特权模式)4、熟悉应用交换机命令行帮助工具:上下文提示帮助(提供命令列表和具体命令可供选择的参数)、历史命令缓存(重新回放原来输入的命令,对比较复杂的命令尤其有效)、控制台错误信息(如果输入命令错误,指出错误原因,并提示你修改)5、 configuration mode(配置模式):global configuration mode(全局配置模式)和 interface configuration mode(接口配置模式)6、为交换机命名hostname sw1、配置管理地址ip address 配置ip地址、配置缺省网关 ip default- 、使用show命令显示交换机的配置 show version、show running-configuration、show interfacetype/nummber(0/1)、show ip7、路由器启动后如果在nvram中发现配置文件,其就会进入用户模式提示符,如果没有发现,就会进入setup初始化状态8、 enable secret(安全使能密钥)和enable password(使能密钥)不能相同,如果设定安全使能密钥的话,使能密钥就没什么用了9、路由器基于上写文的帮助功能:对不识别的符号进行解析、命令提示、回放最后一次输入的命令以及历史命令方便路由器的配置节省时间10、快捷键诠释:ctrl+a(把光标快速移动到整行的最开始) ctrl+e (把光标快速移动到整行的最末尾)ctrl+b(后退一个字符) ctrl+f(前进一个字符) ctrl+d(删除单独一个字符)show history 显示历史缓冲区中的内容11、把ram中正在运行的配置保存在nvram中 copy running-configstartup-config12、配置路由器的密码:line console o/vty 04/—login—password cisco 或者是以前的老命令enable password/secret cisco取消密码命令 no login—no enable password 13、14、15、 interfacetype slot/port 配置接口命令适合于模块化的设备接口设定时钟速率(仅仅在dce接口上)router(con-if)#clock rate 6400 serial 口一般是连接在csu/dce等类型的提供时钟频率的设备上,但是,假如你的试验环境里采用了背对背的配置,那么需要将一端作为dce设备提供时钟频率。

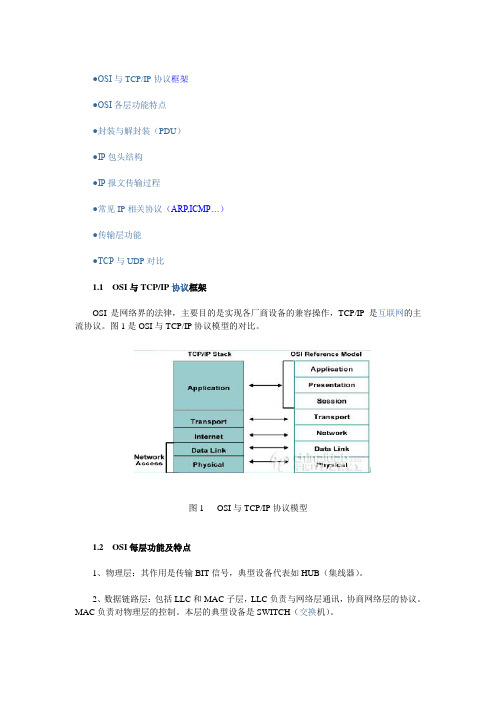

●OSI与TCP/IP协议框架●OSI各层功能特点●封装与解封装(PDU)●IP包头结构●IP报文传输过程●常见IP相关协议(ARP,ICMP…)●传输层功能●TCP与UDP对比1.1OSI与TCP/IP协议框架OSI是网络界的法律,主要目的是实现各厂商设备的兼容操作,TCP/IP是互联网的主流协议。
图1是OSI与TCP/IP协议模型的对比。
图1OSI与TCP/IP协议模型1.2OSI每层功能及特点1、物理层:其作用是传输BIT信号,典型设备代表如HUB(集线器)。
2、数据链路层:包括LLC和MAC子层,LLC负责与网络层通讯,协商网络层的协议。
MAC负责对物理层的控制。
本层的典型设备是SWITCH(交换机)。
3、网络层:本层的作用是负责路由表的建立和维护,数据包的转发。
本层的典型设备是ROUTER(路由器)。
4、传输层:本层将应用数据分段,建立端到段的虚连接,提供可靠或者不可靠传输。
5、会话层:本层负责两个应用之间会话的管理和维护。
6、表示层:本层解决数据的表示、转换问题,是人机之间通讯的协调者,如进行二进制与ASCII码的转换。
7、应用层:本层是人机通讯的接口。
典型的应用程序如FTP、HTTP等。
1.3OSI封装,解封装以及PDU1.3.1封装所谓封装是指在发送方发生的自上而下的过程在每一层为应用数据添加上特定的头部/尾部信息(PDU,Protocol Data Unit,协议数据单元)Application(应用程序)→segment(数据段)→packet(数据包)→frame(数据帧)→bit (比特,二进制位)1.3.2解封装所谓解封装是指在接收方发生的自下而上的过程逐层的去掉头部以及尾部信息1.4IP包结构IP包结构的结构如图2所示。
图2IP包结构其中的重要字段包括:TTL(Time To Live,生存时间):每经过路由器一次,此值减一。
如果该值为0路由器就不会再转发此数据包。
Protocol(协议):网络层和传输层之间的通讯接口,用于识别传输层的传输协议。
第二章ISO七层模型七层功能介绍:应用层:提供用户接口表示层:数据表示过程(编码方式、加密方式)会话层:区分不同会话的数据流传输层:可靠或不可靠的数据传输、数据重传前的错误纠正网络层:提供路由器用来就定路径的逻辑寻址数据链路层:将比特流组合成帧、用MAC地址访问介质、发现错误(fcs)但不能纠正物理层:设备间接受或发送比特流(说明电压、线速和线缆、水晶头阵脚定义方式)物理层定义介质类型、连接器类型、信令类型,包含802.3、EIA/TIA.232、v3.5标准10base2——细缆以太网(base表示基带传输,10表示10M)10base5——粗缆以太网10baset——双绞线物理层设备:集线器、中继器(放大信号)、解码/编码器、传输介质连接器冲突(collision)冲突域(collision domain)广播域(broadcast domain):广播帧传输的网络范围,一般是有路由器来界定边界(router 不转发广播)数据链路层数据链路层:(网桥和交换机)MAC子层:负责MAC寻址和定义解释访问控制方法MAC子层访问控制模式:1.争用式:冲突不可避免:CMSA/CD;FCFS2.轮流式:访问时间可预见,不发生冲突:令牌环LLC子层:为上层协议提供SAP服务访问点,并为数据加上控制信息,就是为与上层通信的时候提供了一个接口。
LLC子层协议:802.2:该协议只在LLC子层,为以太网和令牌环网提供通信功能SAP(server access point服务访问点)LLC子层为了网络层的各种协议提供服务(相应的接口),上层可能运行不同的协议,为区分不同的协议数据,需要采用服务访问点交换机每个端口都是一个冲突域,所有端口都是一个广播域;集线器每个端口都是一个冲突域网络层网络层:提供逻辑寻址功能广播信息控制多点发送信息控制路径优化流量管制逻辑寻址提供W AN连接传输层区分不同的上层应用建立应用间的端到端的链接定义流量控制为数据传输提供可靠或者是不可靠的链接服务(tcp、udp)协议数据单元PDU协议数据单元:(PDU,protocol data unit)简单地说就是表示数据在每层的名字上层:message 数据Transport layer:segment数据段Network layer:packet数据包Data-link layer:frame帧Physical layer:bit比特封装/解封装Llc:逻辑链路控制Fcs:帧校验序列。
CCNA中文笔记第6章:2层交换作者:红头发Chapter6 Layer 2 SwitchingSwitching Services路由协议有在阻止层3的循环的过程.但是假如在你的switches间有冗余的物理连接,路由协议并不能阻止层2循环的发生,这就必须依靠生成树协议(Spanning Tree Protocol,STP)不像bridges使用软件来创建和管理MAC地址过滤表,switches使用ASICs来创建和管理MAC地址表,可以把switches想象成多端口的bridges层2的switches和bridges快于层3的router因为它们不花费额外的时间字查看层3包头信息,相反,它们查看帧的硬件地址然后决定是转发还是丢弃.每个端口为1个冲突域,所有的端口仍然处于1个大的广播域里层2交换提供:1.基于硬件的桥接(ASIC)2.线速(wire speed)3.低延时(latency)4.低耗费Bridging vs. LAN Switching桥接和层2交换的一些区别和相似的地方:1.bridges基于软件,switches基于硬件2.switches和看作多端口的bridges3.bridges在每个bridge上只有1个生成树实例,而switches可以有很多实例4.switches的端口远多于bridges5.两者均转发层2广播6.两者均通过检查收到的帧的源MAC地址来学习7.两者均根据层2地址来做转发决定Three Switch Function at Layer 2层2交换的一些功能:1.地址学习(address learning):通过查看帧的源MAC地址来加进1个叫做转发/过滤表的MAC地址数据库里2.转发/过滤决定(forward/filter decisions):当1个接口收到1个帧的时候,switch在MAC地址数据库里查看目标MAC地址和出口接口,然后转发到符合条件的那个目标端口去3.循环避免(loop avoidance):假如有冗余的连接,可能会造成循环的产生,STP就用来破坏这些循环Spanning Tree Protocol(STP)Spanning Tree TermsDigital Equipment Coporation(DEC)在被收购和重命名为Compaq的时候,创建了原始的STP,之后IEEE创建了自己的STP叫做802.1D版本的STP.和之前的DEC的STP不兼容.STP 的主要任务是防止层2的循环,STP使用生成树算法(spanning-tree algorithm,STA)来创建个拓扑数据库,然后查找出冗余连接并破坏它。
1.网络的定义:一组使用介质(线缆)互连的中间系统(集线器、交换机和路由器等网络设备)以及终端系统(PC和服务器)。
2.工作组Network Group LAN为微软提出,没有中间系统的概念。
3.Physical Topology Categories:4.Bandwidth:单位时间内可传输的数据量。
5.Delay:帧从网络的一端到另一端所花费的时间。
6.单工线缆:光缆;双工线缆:同轴电缆、双绞线。
7.所有的网络设备都会将收到的所有信号进行放大。
8.集线器工作在以太网下,其提供的为共享带宽,使用半双工模式,其端口的最大带宽为10Mbit/s。
9.集线器为物理层设备,无法识别任何控制信息,转发机制为放大信号+泛洪处理。
所有连接集线器的设备同处一个冲突域。
10.冲突域:冲突产生的时候能够接收到冲突碎片的设备的集合,就是冲突域(主要存在于半双工模式下)。
11.以太网采用CSMA/CD来防止产生冲突。
12.令牌环:使用令牌来避免冲突,带宽也只有10M,容错率较低(仅使用一个方向传送信息,当环状网络中一个节点down后,将无法传送数据)。
13.总线型和令牌环为局域网拓扑;星形拓扑既是局域网拓扑,也是广域网拓扑。
14.总线型拓扑为集线器式以太网,星形拓扑为交换机式以太网。
15.PC发送信息时,必须包含两个信息:信息的发送方和接收方以及信息所使用的应用程序。
16.以太网交换机的所有接口都支持全双工。
17.MAC地址表示方式:XX-XX-XX-XX-XX-XX(微软)和XXXX.XXXX.XXXX(cisco)。
18.MAC地址的前24bit为OUI,能确定一个生产厂商,后24bit为厂商自行分配。
19.MAC地址使用CAM表,MAC地址的学习分为static和dynamic两种。
20.交换机能学习源MAC,不能学习目的MAC。
21.Cisco设备的MAC地址表默认aging time为300秒。
22.交换机收到帧,先根据FCS进行校验,然后放大信号,最后根据源MAC和目的MAC来进行匹配,若不能匹配,则进行泛洪。
2011-4-18路由Bit比特Byte字节11110000 8BIT8Bit=1Byte1,000 微秒= 1毫秒1,000,000 微秒= 1秒tracertIP查看到目标经过了多少跳物理层粗缆1CM 细缆0.35CM非屏蔽双绞线UTP屏蔽双绞线STPtelnet tcp 23http tcp 80dns udp 53pop tcp 110smtp tcp 25ftp tcp 21syslog 514snmp 161数据链路层LLC 802.3MAC8前导码6源MAC 6目的MAC 2协议号IP包头4校验网络层4比特版本表示IP版本号4比特IHL 表示IP报头长度8比特服务类型QOS16比特总长度Packet的总长度最大65535Packet标识符与标志和分片偏移一起用于IP报文分片16比特标识给切片打标记3比特标识符13比特分段偏移区分顺序8比特生存期TTL8比特协议协议号6TCP 17UDP 89OSPF 88EIGRP区分上层数据16比特校验和校验IP包头32比特源地址源IP32比特目的地址目的IPios用户模式查看(范围有限)特权模式查看全部配置调试(有限)全局模式修改所有参数不允许查看12.3版本可以查看+参数do show 接口模式一般都不进入初始配置对话CTRL+C退出3500 12 10/100M口2 1000M光纤模块口3550 24 10/1000M口 2 1000M 光纤模块口支持路由功能OSI和TCP模型至TCP/IP协议服务:是网络中各层向其相邻上层提供的一组操作服务访问点SAP:N+1层实体是通过N层的SAP来使用N层所提供的服务SAP相当于相邻之间的接口CT-通信行业IT-计算机网络行业分层结构OSI七层和TCP/IP四层协议OSI:开放的通信系统互联参考模型服务:为上一层提供服务接口:上一层如何使用下一层的服务协议:如何使用本层的服务OSI七层:应用层表示层会话层传输层网络层数据链路层物理层(自下至上)TCP/IP 4层模型应用层应用层主机到主机层传输层互联网层互联网层网络接口层—数据链路层物理层标准模型常说的TCP/IP协议栈标示位:URG:表示在数据包中有紧急数据,和紧急指针配合使用。
一、配置帧中继
1.点对点的帧中继的一个基本的配置
配置的步骤;
A 配置一个帧中继交换机,我们给R1分配的DLCI号码是102,给R2分配的DLCI号码是201,那么R1的分配的IP 地址是202.202.202.1,R2分配的IP地址是202.202.202.2
frame-relay-switch(config)#frame-relay switching
interface Serial1/0
no ip address
encapsulation frame-relay 封装帧中继
serial restart-delay 0
clock rate 64000 设置时钟速率
no frame-relay inverse-arp 关闭IARP(反向地址解析协议)的自动解析
frame-relay lmi-type cisco 设置LMI(本地管理接口)的类型是cisco的
frame-relay intf-type dce 设置我这边的接口是局端S0 frame-relay route 102 interface Serial1/2 201
分配给S1/0的DLCI号码是102,并且把她映射到S1/2的DLCI号码是201.
!
!
interface Serial1/2
no ip address
encapsulation frame-relay
serial restart-delay 0
clock rate 64000
no frame-relay inverse-arp
frame-relay lmi-type cisco
frame-relay intf-type dce
frame-relay route 201 interface Serial1/0 102
R1上的配置
interface Serial1/0
ip address 202.202.202.1 255.255.255.0
encapsulation frame-relay
serial restart-delay 0
frame-relay map ip 202.202.202.1 102 broadcast ospf不通信手工的映射,把去往202.202.202.2的流量,扔给DLCI号码为102,并且是广播。
frame-relay map ip 202.202.202.2 102 broadcast
no frame-relay inverse-arp 关闭自动的映射
r1#sh frame-relay pvc 查询永久虚链路PVC的状态信息PVC Statistics for interface Serial1/0 (Frame Relay DTE)
Active Inactive Deleted Static LMI 提供的
Local 1 0 0 0 Switched 0 0 0 0 Unused 0 0 0 0 Active:表示的是链路没有任何问题
Inactive:表示的是你的链路层起来了,但是可能局端那里配置有问题。
Deleted:表示这个链路根本就没有起来。
DLCI = 102, DLCI USAGE = LOCAL, PVC STA TUS = ACTIVE, INTERFACE = Serial1/0
input pkts 0 output pkts 0 in bytes 0
out bytes 0 dropped pkts 0 in pkts dropped 0
out pkts dropped 0 out bytes dropped 0
in FECN pkts 0 in BECN pkts 0 out FECN pkts 0
out BECN pkts 0 in DE pkts 0 out DE pkts 0
out bcast pkts 0 out bcast bytes 0
5 minute input rate 0 bits/sec, 0 packets/sec
5 minute output rate 0 bits/sec, 0 packets/sec
pvc create time 00:02:46, last time pvc status changed 00:00:11
r1#sh frame-relay map 查询帧中继的映射表
Serial1/0 (up): ip 202.202.202.1 dlci 102(0x66,0x1860), static,
broadcast,
CISCO, status defined, active
Serial1/0 (up): ip 202.202.202.2 dlci 102(0x66,0x1860), static,
broadcast,
CISCO, status defined, active
为什么不能用动态解析的原因?
2.点对点和点对多点的应用
A 我们先来看一下点对点的优势,以一个实际的工程项目来看
二、配置SDM
步骤:
A 路由器的配置
Router(config)#username cisco privilege 15 password cisco Router(config)#int f0/0
Router(config-if)#ip add 1.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#ip http secure-server
三、DHCP(动态主机配置协议)动态分配IP地址
她可以作为一个管理IP地址的工具。
四、VPN的技术
专线的费用是非常高的,但是我们可以将我们的所有的设备接入到internet中,那么这个花费是低廉的。
但是这个也是不安全的,我们需要用vpn来对这样的行为进行加密
VPN其实全称叫虚拟私有网络,其实说白了,就是再一个共有的环境中,提供一个私有的隧道,把我们说的话,进行隧道的包裹,然后进行加密的一种技术。
其实,再应用中,她就是二次拨号。
1.VPN的二种模式:
A 传输模式:加密点和传输点为同一个,例如,主机到服务
器之间启动vpn技术
B 隧道模式:加密点和传输点不是同一个,例如,两台路由器之间启动VPN。
2.IPsec的协议
问题:什么是加密?
例子:写了一封情书,然后怕别人看。
私密性(資料加密) :私密性可确保资料只透露给预定的收件人。
数据完整性:确保受到的资料与传送的资料完全相同。
认证:收件人可以认证包是否来自于合法的发送者。
反重新播放:确定每个封包的唯一性。
五、IPV6
她是解决地址空间不足的问题,就算我们已经学习了:
1.VLSM:可变长子网掩码
2.CIDR:无类型域间路由选择
3.NAT/PAT
其实,以上的这三种技术,都是为了解决IPv4地址不足的问题。
IPv6她的格式要简单于IPv4,但是地址长度要远远的高于IPv4,IPv4是32位,而ipv6是128位。
试验、IPv6的静态路由试验
13.2.1试验拓扑
IPv6静态路由的试验拓扑如下图13-2所示:每台路由器都以串行点对点的模式连接,路由器的以太网接口都连接在一台交换机上,彼此可以互相访问。
在此试验中,需要用到R1和R2两台路由器。
图13- 1 IPv6静态路由试验拓扑图
13.2.2试验过程
基本试验过程将在R1和R2上来实施,参照上图13-2,需要配置路由器R1与R2的直连接口的IPv6地址,并且建立测试地址loopback0,启动静态路由协议。
基本的IPv6静态路由试验
基本的IPv6静态路由结果测试
IPv6的负载均衡试验
IPV6 的负载和IPV4 的负载是一样的,都可以在两条链路上走,实现负载。
我们可以
通过修改管理距离来把负载的一条链路做成浮动静态路由,方法和IPV4 的一样在静态路由后面加上管理距离值。
在R1和R2之间增加以太网的第二条链路。
基本的IPv6负载均衡结果测试
测试ipv6的ping:
r2#ping ipv6 2001:0:0:2::1 试验、IPv6的rip的试验
13.3.1试验拓扑
IPv6动态RIP路由的试验拓扑如下图13-3所示:每台路由器都以串行点对点的模式连接,路由器的以太网接口都连接在一台交换机上,彼此可以互相访问。
在此试验中,需要用到R1和R2两台路由器。
图13- 2 IPv6动态RIP路由试验拓扑图
13.2.2试验过程
基本试验过程将在R1和R2上来实施,参照上图13-3,需要配置路由器R1与R2的直连接口的IPv6地址,并且建立测试地址loopback0,启动动态RIP路由协议。
基本的IPv6动态RIP路由试验
基本的IPv6动态RIP路由测试
测试从R1到R2的环回接口连通性
IPv6动态RIP高级测试
基本的IPv6动态RIP汇总试验
在R1路由器上建立测试的环回接口,并在R1路由器上完成汇总的配置
基本的IPv6动态RIP汇总试验测试。
