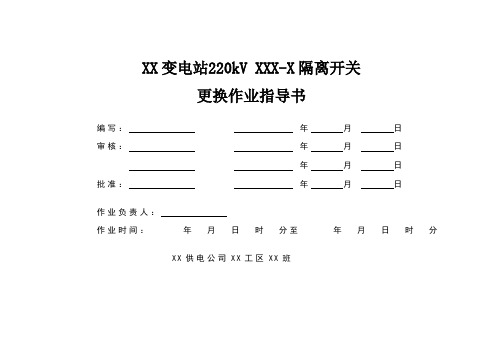

XX变电站220kV XXX-X隔离开关更换作业指导书编写：年月日审核：年月日年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分X X供电公司X X工区X X班目录1 工作任务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×2 工期安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×3 作业准备阶段．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×3.1 准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×3.2 危险点分析及安全控制措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×3.3 人员分工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4 作业阶段．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4.1 开工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4.2 确认危险点及安全措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4.3 布置工器具及材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4.4 作业流程及工艺标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4.5 竣工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×5 结束阶段．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×6 附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×6.1 工器具．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×6.2 备品备件及材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×6.3 设备有关参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×1 工作任务本作业指导书针对XX变电站220kV XXX线XXX-X隔离开关更换工作。
10kV架空线路停电更换柱上隔离开关作业指导书
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。
3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。
隔离开关的安装和调试的主要工序1、施工准备（1）技术资料准备1）隔离开关安装使用说明书及出厂试验报告。
2）隔离开关安装作业指导书和施工图纸。
3）电气装置安装工程高压电器施工及验收规范。
（2）人员准备1）施工人员须先熟悉安装图纸及产品安装使用说明书，必须参加过专业技术方面的培训，并经考试合格后方可上岗进行作业。
2）根据工程量的大小配备足够人员，施工现场明确施工负责人和安全、质量专责人。
施工负责人要求具备变电一次安装专业高级工及以上资格。
（3）工器具及材料准备。
1）按照施工技术措施要求准备施工工器具，力矩扳手、吊装绳索、其重工具等重要工具应校验合格。
2）施工测量用仪器、仪表等应校验合格。
3）隔离开关安装所需耗材应充分准备，所需螺栓规格应齐全，质量检验合格。
2、安装位置复测（1）安装前，仔细阅读产品说明书，查看施工图纸，检测基础误差应满足设备安装要求。
（2）如无特殊要求，设备基础或者基坑的误差应满足要求：水平误差不大于±5mm、基础中心线误差小于±5mm、高低误差小于±5mm。
3、设备开箱检查（1）设备开箱应根据装箱清单进行核对、清点，检查设备及附件外包装应完好，按照图纸核对规格、尺寸，核对操动机构的电源参数符合图纸要求。
（2）检查机构内部有无受潮，所有部件，包括瓷件应完好无损。
（3）包装箱内的产品说明书、合格证、试验报告、装箱清单等资料应妥善保管。
（4）开箱检查时，如发现设备质量问题，应立即上报有关部门，并保留图像资料。
4、设备支架安装（1）独立设备支架安装，其倾斜度应小于支架高度的1.5‰。
（2）设备支架同轴误差不大于±15mm，水平误差不大于±10mm，（3）设备支架同组水平误差不大于±5mm，同相水平误差不大于±1.5mm。
5、隔离开关安装、调整(1)隔离开关检查A、检查接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。
第-1-页
1. 更换高压隔离开关标准作业流程 1.1流程图
安装新高压隔离开关验电
试运行
拆除旧高压隔离开关申请停电
清理现场放电、挂接地
线
拆除接地线申请送电准备工器具、
材料
班前准备
汇报、填写记
录
核实备件
更换高压隔离开关需求开始
更换高压隔离开关作业结束
