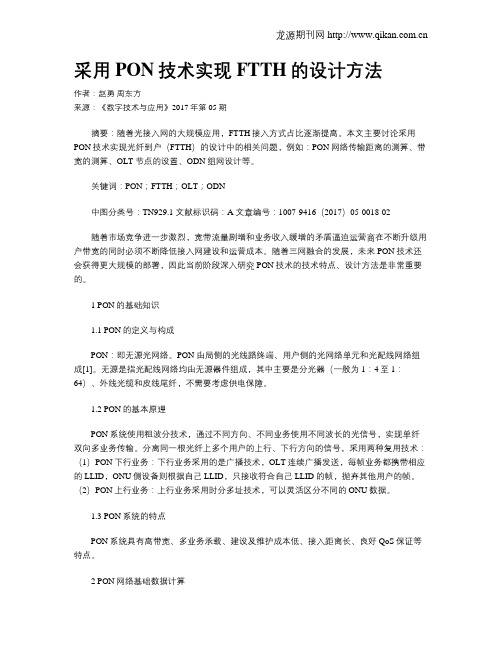

采用PON技术实现FTTH的设计方法作者：赵勇周东方来源：《数字技术与应用》2017年第05期摘要：随着光接入网的大规模应用，FTTH接入方式占比逐渐提高。

本文主要讨论采用PON技术实现光纤到户（FTTH）的设计中的相关问题，例如：PON网络传输距离的测算、带宽的测算、OLT节点的设置、ODN组网设计等。

关键词：PON；FTTH；OLT；ODN中图分类号：TN929.1 文献标识码：A 文章编号：1007-9416（2017）05-0018-02随着市场竞争进一步激烈，宽带流量剧增和业务收入缓增的矛盾逼迫运营商在不断升级用户带宽的同时必须不断降低接入网建设和运营成本。

随着三网融合的发展，未来PON技术还会获得更大规模的部署，因此当前阶段深入研究PON技术的技术特点、设计方法是非常重要的。

1 PON的基础知识1.1 PON的定义与构成PON：即无源光网络。

PON 由局侧的光线路终端、用户侧的光网络单元和光配线网络组成[1]。

无源是指光配线网络均由无源器件组成，其中主要是分光器（一般为1：4至1：64）、外线光缆和皮线尾纤，不需要考虑供电保障。

1.2 PON的基本原理PON系统使用粗波分技术，通过不同方向、不同业务使用不同波长的光信号，实现单纤双向多业务传输。

分离同一根光纤上多个用户的上行、下行方向的信号，采用两种复用技术：（1）PON下行业务：下行业务采用的是广播技术，OLT连续广播发送，每帧业务都携带相应的LLID，ONU侧设备则根据自己LLID，只接收符合自己LLID的帧，抛弃其他用户的帧。

（2）PON上行业务：上行业务采用时分多址技术，可以灵活区分不同的ONU数据。

1.3 PON系统的特点PON系统具有高带宽、多业务承载、建设及维护成本低、接入距离长、良好QoS保证等特点。

2 PON网络基础数据计算2.1 PON网络主要技术指标基于PON 的全业务接入的传输距离受限于最长链路的光衰耗，因此在建设前期，必须进行最长链路衰耗核算，用于确定OLT 覆盖区域和半径。
