FTTH语音业务配置(EPON+SIP协议)

  • 格式：doc
  • 大小：364.00 KB
  • 文档页数：9

下载文档原格式

  / 9

合集下载

中兴光猫FTTH_SIP协议开通调试现场配置指导书

中兴光猫FTTH_SIP协议开通调试现场配置指导书

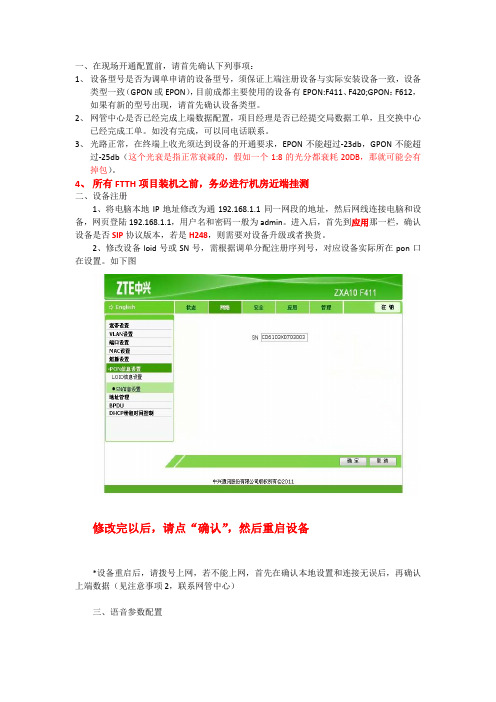

一、在现场开通配置前，请首先确认下列事项：1、设备型号是否为调单申请的设备型号，须保证上端注册设备与实际安装设备一致，设备类型一致（GPON或EPON），目前成都主要使用的设备有EPON:F411、F420;GPON：F612，如果有新的型号出现，请首先确认设备类型。

2、网管中心是否已经完成上端数据配置，项目经理是否已经提交局数据工单，且交换中心已经完成工单。

如没有完成，可以同电话联系。

3、光路正常，在终端上收光须达到设备的开通要求，EPON不能超过-23db，GPON不能超过-25db（这个光衰是指正常衰减的，假如一个1:8的光分都衰耗20DB，那就可能会有掉包）。

4、所有FTTH项目装机之前，务必进行机房近端挂测二、设备注册1、将电脑本地IP地址修改为通192.168.1.1同一网段的地址，然后网线连接电脑和设备，网页登陆192.168.1.1，用户名和密码一般为admin。

进入后，首先到应用那一栏，确认设备是否SIP协议版本，若是H248，则需要对设备升级或者换货。

2、修改设备loid号或SN号，需根据调单分配注册序列号，对应设备实际所在pon口在设置。

如下图修改完以后，请点“确认”，然后重启设备*设备重启后，请拨号上网，若不能上网，首先在确认本地设置和连接无误后，再确认上端数据（见注意事项2，联系网管中心）三、语音参数配置1、创建业务模式，设置语音ip，掩码和网管，如图：图中所涉及的参数，请参照该工程电路调单填写，填写完成后请点击“创建”2、SIP协议配置，如图：凡是SIP协议的语音设备，均可套用上图中的数据主用SS地址：221.10.6.34，端口5060备用SS地址：221.10.50.130，端口50603、语音账号配置，如图上面所涉及的账号信息，为交换中心在完成局数据工单后分配的注意：不要填写URI或者鉴权用户名，保持空白状态完成后，请重启设备，让语音数据生效四、重启后，确认语音端口状态，如图；显示“注册成功空闲”即可以绑号测试，若显示“注册失败”，则转到界面，在设备诊断下的ping测试中ping语音网关和SS地址：221.10.6.34。

ZXA10_EPON网管业务配置操作模板—-FTTH

ZXA10_EPON网管业务配置操作模板—-FTTH

ZXA10 EPON网管业务配置操作模板FTTH（V1.1）中兴通讯股份有限公司2010年04月目录1.业务配置 (3)1.1认证ONU过程 (3)1.1.1更改OLT单板认证模式 (3)1.1.2创建ONU类型模板 (4)1.1.3认证ONU (5)1.1.4配置ONU的带宽 (8)1.2开通上网业务（OLT二层透传，不起QinQ） (9)1.2.1创建静态vlan (9)1.2.2上联端口绑定vlan (10)1.2.3端口PON-ONU绑定vlan (11)1.2.4配置ONU用户端口的vlan (13)1.3开通语音业务 (17)1.3.1配置语音通道 (17)1.3.2配置OLT的IP模板 (17)1.3.3配置OLT的VLAN模板 (18)1.3.4配置OLT的VoIP协议模板 (19)1.3.5配置OLT的传真模板 (20)1.3.6配置ONU的应用模板 (20)1.3.7配置ONU的语音IP (21)1.3.8配置ONU上的SIP用户 (22)1.业务配置任何新的ONU上电接入一台OLT C220所连接的网络，都必须经过C220的授权认证后才能接入网络。

对于FTTH环境下使用的ONU D420，所有配置操作都在OLT C220的网元上进行（包括对ONU的操作）。

1.1认证ONU过程上网业务的配置的目的是使用户可以通过EPON接入internet，其配置主要包括注册认证ONU，配置ONU带宽，配置上联和用户端口vlan，配置ONU的vlan。

具体步骤如下：1.1.1更改OLT单板认证模式网管界面中右击C220网元-->EPON 配置-->OLT管理-->OLT认证配置，将会打开“OLT 认证配置”界面，选择单板后可以将ONU认证模式改为序列号认证方式，默认是MAC地址认证方式。

1.1.2创建ONU类型模板网管界面中右击C220网元-->EPON 配置-->ONU管理-->ONU类型模板，弹出界面中选择“创建”按钮。

中兴EPON FTTH模式ONU业务开通(F420)

中兴EPON FTTH模式ONU业务开通(F420)

6.F420的宽带 的宽带VLAN数据配置 的宽带 数据配置
单击“ 基本信息管理” 远程管理” 单击“ONU基本信息管理”界面中的“ONU远程管理”，弹出 基本信息管理 界面中的“ 远程管理 远程管理” 远程管理” “ONU远程管理”配置界面，单击“ONU远程管理”配置界面中 远程管理 配置界面，单击“ 远程管理 配置” 在弹出的“ 界面中， 按照满配4个 “VLAN配置”，在弹出的“VLAN”界面中，每台 配置 界面中 每台F420按照满配 个 按照满配 FE端口显示，双击需要配置的端口号，在弹出的配置界面中修改如 端口显示， 端口显示 双击需要配置的端口号， 下参数： 下参数： ·模式 ·模式：tag 模式： ·VID：规划的 ：规划的VLAN数值 数值 一个FE端口的上述两项参数设置完后确定即可 端口的上述两项参数设置完后确定即可。 一个 端口的上述两项参数设置完后确定即可。
© 2008, ZTE Corporation. All rights reserved.
© 2006, ZTE Corporation. All rights reserved.
3.添加、设置F420 添加、设置 添加
3.1 进入 进入ONU基本信息管理界面 基本信息管理界面
© 2008, ZTE Corporation. All rights reserved.
© 2008, ZTE Corporation. All rights reserved.
© 2006, ZTE Corporation. All rights reserved.
静态IP地址方式。在右侧刷新界面中，类型选中“ 静态 地址方式。在右侧刷新界面中，类型选中“Static”，根据规 地址方式 ， 划起个“接口名字” 然后填写IP地址 子网掩码、默认网关、 地址、 划起个“接口名字”，然后填写 地址、子网掩码、默认网关、 VLAN ID（根据具体规划设置）和优先级（设置为 ），然后单击 ），然后单击 （根据具体规划设置）和优先级（设置为6）， 应用”即可。 “应用”即可。

1光网itv专业试题(有答案)

1光网itv专业试题(有答案)

2015年现场维考试试题、填空题（每空1分，共22分）1、FTTH语音采用SIP 协议。

2、R ADIUS协议采用不同的UDP 端口来收发认证、授权和计费报文。

3、在组播协议中，只有IGMP协议直接与点播主机联系，运行IGMP的路由器负责管理组成员主机的加入、离开、维护组成员关系。

4、EPON勺最大传输距离为20KM5、四川电信为保证FTTH用户光路质量，要求下行光衰不得大于27.5 DB ，上行不得大于28.5DB6、IPTV提供的视频业务主要有TV （直播）、TSTV （时移）、TVOD（回看）、TOD（点播）。

7、四川电信FTTH业务配置规范中，iptv内层vlan统一为43, 要实现自动配置，在华为OLT上，配置其外层vlan时类型为smart ，属性为stack ing 。

& 城域网分成三个层次：骨干层、汇聚层和____________ 接入层。

9、在光缆的结构中，填充石油油膏的主要目的是为了（润滑）。

10、自承式蝶形光缆在墙面拐弯时，弯曲半径不应小于（15cm ）11、同一杆路上自承式光缆布放条数不得超过（ 4 ）条.12、EPON使WDM技术实现上下行数据在同一根光纤内传输，互不干扰。

上行采用的波长是（1310 nm）,下行采用的波长是二、单选题（每题1分，共10分）1、ONU接收的光强度要求在（）。

BA.—3 至—24dB B 8 至—24dBC.—3 至—28dB D . —8 至—28dB2、VLAN的划分不包括以下哪种方式（）。

（D ）A.基于端口B .基于MAC地址C.基于协议 D .基于物理位置3、ODN是指从（）所有无源光网络（C ）A.机房ODF至ONU B .光交至ONUC. OLT至ONU D . OLT至E8-C4、EPON目前主流提供对称上下行带宽为（ A ）。

A. 1.25Gbps B . 2.0Gbps C . 2.5Gbps D . 10Gbps5、FTTB与FTTH的不同点在于（C ）。

电信FTTH全业务流程

电信FTTH全业务流程
MA5680T (config-gpon-lineprofile-16)#mapping-mode priority MA5680T (config-gpon-lineprofile-16)#qos-mode priority-queue MA5680T (config-gpon-lineprofile-16)#tcont 1 dba-profile-name G2M

HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
故障处理
MA5680T(config)#display ont info 0 1 1 57
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential


HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
GPON line-profile 详解
MA5680T (config)# dba-profile add profile-name G2M type2 assure 2048
MA5680T (config)# ont-lineprofile gpon profile-name G2M
致供电电压不够，终端使用异常 终端类型与使用场景不匹配


放装场景和使用的终端不匹配，错误的将非E8-C终端使用在了E8C放装场景下 终端残留老旧配置

HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
MA5680T(config)#vlan 2029 smart
MA5680T(config)#vlan 2829 smart MA5680T(config)#vlan1229 smart MA5680T(config)#vlan attrib 429 q-in-q MA5680T(config)#port vlan 429 0/19 0 注册ONT（自动注册） 添加业务流（自动添加） MA5680T(config)# service-port vlan 429 gpon 0/2/0 ont 1 gemport 0 multi-service user-vlan 51 //创 建宽带业务流 MA5680T(config)# service-port vlan 2829 gpon 0/3/0 ont 1 gemport 1 multi-service user-vlan 42 //语 音优先级6 MA5680T(config)# service-port vlan 2029 gpon 0/3/0 ont 1 gemport 2 multi-service user-vlan 43 //IPTV优先级5 MA5680T(config)# service-port vlan 1229 gpon 0/3/0 ont 1 gemport 3 multi-service user-vlan 45 //ITMS优先级7

中兴FTTH配置指导书20110614

中兴FTTH配置指导书20110614

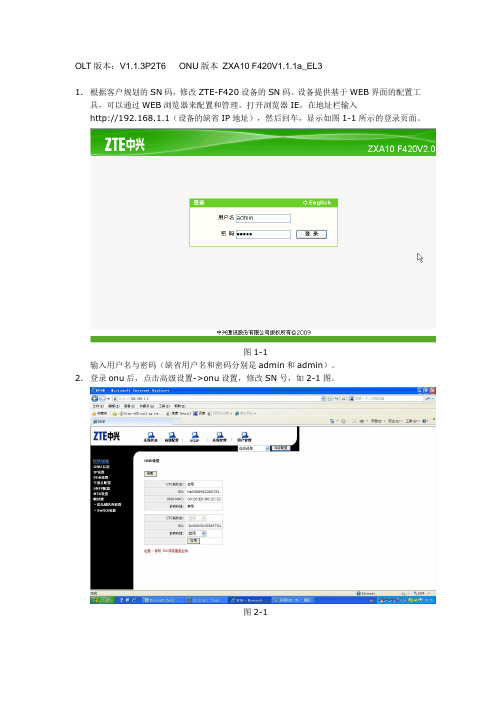

OLT版本：V1.1.3P2T6 ONU版本ZXA10 F420V1.1.1a_EL31.根据客户规划的SN码，修改ZTE-F420设备的SN码。

设备提供基于WEB界面的配置工具，可以通过WEB浏览器来配置和管理。

打开浏览器IE，在地址栏输入http://192.168.1.1（设备的缺省IP地址），然后回车，显示如图1-1所示的登录页面。

图1-1输入用户名与密码（缺省用户名和密码分别是admin和admin）。

2.登录onu后，点击高级设置->onu设置，修改SN号，如2-1图。

图2-1修改后点击->应用；然后点击->系统管理->重启onu，选择重启onu后点击应用。

设备重启后sn就修改为新规划的sn。

重启如2-2图。

图2-23.Telnet登录OLT：用户名：zte密码：zte4.修改注册模式，中兴EPON设备OLT默认的注册模式为MAC，修改为混合模式。

进入config-epon模式下修改（手工一次性配置，要求工程开局完成）JB-SYS-C220(config)#eponJB-SYS-C220(config-epon)#soft-ware authenti cation mode 0/3 hybrid5.ZTE-F420在olt不是默认类型，需要在olt上添加F420设备类型。

进入config-pon模式，添加ZTE-F420类型，和四个FE口，两个pots口。

（手工一次性配置，要求工程开局完成）JB-SYS-C220(config)#ponJB-SYS-C220(config-pon)#onu-type epon ZTE-F420 description 4FE,2POTSJB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/1JB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/2JB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/3JB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/4JB-SYS-C220(config-pon)#onu-if ZTE-F420 pots_0/1JB-SYS-C220(config-pon)#onu-if ZTE-F420 pots_0/26.ONU自动发现查看PON口下未注册的ONUJB-SYS-C220(config)#show onu unauthentication epon-olt_0/3/1Onu interface : epon-onu_0/3/1:1Onu type : ZTE-F420MAC address : 0000.0000.0000SN : hz0000943366781Active status : activeState : OnlineLastAuthTim e : 2011/04/01 11:23:426．注册未注册的onu，FTTH采用SN序列号注册。

EPON语音业务配置方案

VOIP 业务配置Softx3000侧数据规划及配置1 典型组网当MA5620E 通过IP 城域网接入SoftX3000时，其主要用途是为用户提供小容量的模拟用户线端口，以便运营商能够通过IP 城域网向家庭或小集团用户提供语音业务。

MA5620E 采用H.248协议与SoftX3000对接时的典型组网如0示。

MA5620E 采用H.248协议接入SoftX30002 应用描述现要求在SoftX3000侧通过数据配置实现以下应用要求：● 各用户之间实现互拨。

●各用户均开通CID （来电显示）功能。

3 对接参数在配置SoftX3000侧的数据之前，操作员应就SoftX3000与MA5620E 之间的以下主要对接用户A 5680T:OLT用户B 用户C 用户D参数进行协商，如图所示。

4 配置媒体网关数据//增加一个采用H.248协议的MA5620E，设备标识为191.168.10.27:2944ADD MGW: EID="191.168.10.27:2944", GWTP=AG, MGWDESC="test-MA5620E-01",MGCMODULENO=22, PTYPE=H248, LA="191.168.10.1", RA1="191.168.10.27",RP=2944, LISTOFCODEC=PCMA-1&PCMU-1&G7231-1&G729-1&T38-1, HAIRPIN=NS,UCATT=NOFX-0&NOM-0&V3FX-1;5 配置用户数据//批增24个ESL用户。

起始号码为28100001，终止号码为281000024ADB VSBR: SD=K'28100001, ED=K'28100024, LP=0, DID=ESL, MN=22,EID="191.168.10.27:2944", STID=0, CODEC=PCMA, RCHS=65, CSC=0, NS=CLIP-1;6 配置号码分析数据//增加呼叫字冠ADD CNACLD: PFX=K'28, MINL=7, MAXL=7, CHSC=0, SDESCRIPTION="ma5620e_28";上述数据配置步骤以后，可按照以下调测步骤进行业务验证。

FTTH EPON配置专题


HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 10
在OLT上添加ONT
(一)添加ONT
ONT通过光纤连接到OLT的EPON接口，需要先在OLT上成功添加ONT后，才能进行业务配置。 ONT接在EPON端口0/1/1下，ONT ID为1和2，MAC地址为001E-E3F4-0473和0016-ECC5-4B80。 管理模式为OAM，绑定ONT线路模板ID为10，ONT业务模板ID为10。 增加ONT有两种方式，请根据实际情况进行选择。 离线增加ONT：在已经获悉ONT的密码或者 MAC地址的情况下，可以使用ont add ont add命令离线增加ONT。 自动发现ONT：在ONT的密码或MAC地址未知的情况下，先在EPON模式下使用port ont-autoport ont-autofind命令使能EPON端口的ONT自动发现功能。然后使用ont confirm ont confirm命令确认ONT。 find
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 6
配置流程
第一步，当然是做好数据规划！ 配置EPON ONT模板
在OLT上添加ONT
确认ONT状态为正常 上线
配置业务（上网业务、 语音业务、IPTV业务）
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 12
在OLT上添加ONT
（三）
添加ONT 添加ONT
通过自动发现方式增加ONT的配置如下： huawei(config)#interface epon 0/1 interface huawei(config-if-epon-0/1)#port 1 ont-auto-find enable port ont-autohuawei(config-if-epon-0/1)#display ont autofind 1 //该命令会显示通过分光器接入到该EPON端口的所有 display ONT的信息 huawei(config-if-epon-0/1)#ont confirm 1 ontid 1 mac-auth 001E-E3F4-0473 oam ont-lineprofile-id 10 ont mac001E-E3F4ont-lineprofileont-srvprofileont-srvprofile-id 10 huawei(config-if-epon-0/1)#ont confirm 1 ontid 2 mac-auth 0016-ECC5-4B80 oam ont-lineprofile-id 10 ont mac0016-ECC5ont-lineprofileont-srvprofileont-srvprofile-id 10

中兴设备FTTH业务开通和故障处理手册

FTTH业务开通和故障处理手册（中兴设备）目录目前FTTH（光纤到户Fiber To The Home）开通业务类型主要有：1、语音业务；2、动态IP宽带业务；3、商务宽带业务（激活系统完成ONT注册和端口速率修改、然后转入PF系统原商务宽带业务流程，在此不再详述）。

一、OLT预配置模板（模板全局设置不可随意更改）在FTTH业务自动下发前，要求OLT按该指导建立相应的模板（一般开局时完成配置），激活系统工单才能正常下发业务，包括ONT_DBA模板建立、下列所述步骤除第四步外，均在OLT开局时进行全局部署，第四步为部署QinQ数据，在OLT某一PON口规划启用FTTH业务时配置。

（一）建立ONT上联口DBA带宽模板ONT_DBA说明：DBA模板的主要用于整个ONT的带宽限速，其中名称统一定义为“ONT_DBA”，建议：固定带宽64K，保证带宽15M，最大带宽上行/下行100M，上述三个参数带宽参数可本地网自行选择，但应保证模板名称统一，以避免激活系统工单因无法选择到相关模板而异常。

Conf tEponbandwidth-profile profile-name create ONT_DBAbandwidth-profile profile-set ONT_DBA downstream maximum 102400 maxburst 1550000bandwidth-profile profile-set ONT_DBA upstream fixed 0 fixedpkt 64 assured 30000 maximum 102400 maxburst 1550000 priority 0备注：DBA带宽限速主要用于整个ONT的带宽限速，设置为100M主要考虑到下面可能带有上网、IPTV、语音等多种业务，如果想对上网业务进一步限速，建议在账号或者ONU的UNI口限速。

附网管操作步骤：选中OL T→EPON管理→模板管理→ONU带宽模板。

FTTH自动开通配置规范说明

FTTH自动开通相关数据配置规范1.OLT/ONU规范ONU注册方式：注册码注册方式，需要在ONU上人工配置key值，为了方便后期维护，统一取CRM系统中ONU的产品号为key。

需要在安装到用户端之前，通过WEB方式登录至ONU 上修改其key值。

PON口规范：FTTH使用单独的PON口，使用单独的PON业务板，也就是不与FTTB共用PON口，上行使用单独的上行口。

建议使用单独的OLT承载FTTH业务。

Onu注册ID（供参考）：由于某些厂家ONUID从0开始，有些从1开始。

统一规定，所有厂家的ONUID都从1开始往后沿用，在资源管理系统录入FTTH业务的ONUID根据工程竣工后该PON口下分光器的端口最大容量而预先全量录入。

因农村区域目前存在不同业务共用PON口，而不同业务ONUID的分配在不同系统实现，为防止ONUID分配混乱，方便管理，明确FTTH业务ONUID分配范围为33-96，从大到小分配，FTTB/C/N业务范围：1-32，从小到大使用，97-128预留给FTTO业务使用。

(主要考虑目前开通FTTB场景，其ONUID已经从1开始使用，为避免割接而采取如此划分原则)VLAN规范：QINQ一律取在OLT上，每个PON口对应一个宽带外层VLAN,一个宽带内层ITMS VLAN，每个ONU对应一个宽带内层VLAN，每个PON对应一个窄带外层VLAN一个窄带内层VLAN。

具体说明由于QINQ统一取在OLT上，而且规定每个PON口业务分别共用一个宽带外层VLAN和一个窄带外层VLAN，因此，对于宽带业务，以现网MA5680T为例，共有14块业务板，若每块板子为8个口，则需要配置宽带外层VLAN的个数为14*8=112，考虑到以后会出现16个口的业务板，若14块业务板全为16口板，则需要配置的外层VLAN个数为14*16=224。

窄带业务的外层VLAN个数同宽带业务。

我们规划出100个宽带外层VLAN和100个窄带外层VLAN作为主用，并且规划出100个宽带VLAN和100个窄带VLAN作为以后业务发展备用。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于HG850e，开通不同的语音业务，需要选用不同的ONT软件版本。在进行配置前，请确认HG850e当前软件版本支持SIP协议。当前支持SIP协议的版本有：V100R001C01、V100R001C05。
9.打开浏览器，输入HG850e的本地维护IP（缺省值：192.168.1.1）。
10.在登录窗口中输入管理员的用户名（telecomadmin）和密码（缺省值：admintelecom）。密码验证通过后，即可访问Web配置界面。
huawei(config-if-epon-0/1)#port 1 ont-auto-find enable
huawei(config-if-epon-0/1)#display ont autofind 1
------------------------------------------------------------------------
号间超时一般修改为10
填写完成后需先点击“应用”、再点击“提交”。
14.单击“应用”，使配置生效。
15.在导航栏中单击“VOIP > 状态信息”，可查看端口状态。如图3所示。
图3端口状态
操作结果
在ONT的两个TEL端口上接上话机，两话机可以相互拨打。
点击“保存设置”。
3.配置DBA模板。
可以使用display dba-profile命令查询系统中已存在的DBA模板。如果系统中现有的DBA模板不能满足需求，则需要执行dba-profile add来添加。
模板的索引号为20，类型为Type3，保证带宽为30Mbit/s，最大带宽为100Mbit/s。
huawei(config)#dba-profile add profile-id 20 type3 assure 30720 max 102400
2.配置流量模板。
可以使用display traffic table ip命令查询系统中已存在的流量模板。如果系统中现有的流量模板不能满足需求，则需要执行traffic table ip来添加。
模板ID为9，上下行均不限制速度，优先级为6，按照报文中所带的优先级进行调度。
huawei(config)#traffic table ip index 9 cir off priority 6 priority-policy tag-In-Packag
说明：
只有超级用户权限下的用户才可以配置VoIP语音业务。
11.在导航栏中单击“网络 > WAN”。在打开的页签中配置WAN端口相关信息，如图1所示。
配置为“使用静态IP”方式，VLAN ID与OLT侧用户VLAN保持一致。
图1WAN口参数
12.单击“提交”，使配置生效。
13.在导航栏中单击“VOIP > 基本配置”。在打开的页签中配置SIP相关信息，如图2所示。
其余参数使用缺省值。
说明：
注册服务器和代理服务器都是必配项，本例中由于软交换充当了这两个服务器的角色，故这两个地址都配置成软交换的接口地址。
端口号配置需与软交换侧保持一致。
当服务器使用域名时，需要填DNS服务器才能进行域名解析。
如果采用鉴权方式，还需要配置用户名和密码。
图2VOIP参数
号码、用户名、密码都需向数据规划人员索取，号码和用户名可以相同。
表1数据规划表
配置项
数据
OLT
业务VLAN ID：200
业务VLAN 类型：Smart
上行端口：0/19/0
用户侧VLAN ID：20
ONT
ONT ID：1
SIP服务器IP地址：200.200.200.200/24
SIP服务器端口：5060
前提条件
SIP服务器侧已经配置了与该MG接口对应的SIP接口数据和PSTN用户数据。
huawei(config-epon-srvprofile-10)#commit
huawei(config-epon-srvprofile-10)#quit
注意：
模板参数配置完成后，退出模板模式前，必须使用commit命令使配置生效。
6.增加ONT。
ONT接在EPON端口0/1/1下，ONT ID为1，MAC地址为001E-E3F4-0473。
t-lineprofile-id 10 ont-srvprofile-id 10
说明：
增加ONU后，建议使用display ont info命令查询ONU的当前状态，确保ONU的“Config State”为“normal”，“Match State”为“match”。
如果检查发现ONU的状态跟上面描述的不一致，请使用display ont capability命令查询ONU的实际能力，然后依据实际能力创建合适的ONU模板，并重新增加ONU。
说明：
增加ONT有两种方式，使用ont add命令离线增加ONT或使用ont confirm命令确认自动发现的ONT。
在确认自动发现的ONU之前，需要在EPON模式下使用portportidont-auto-find命令使能端口的ONT自动发现功能。
本实例中以确认自动发现的ONU的方式增加ONU。
huawei(config)#interface epon 0/1
20 inbound traffic-table index 9 outbound traffic-table index 9
8.保存数据。
huawei(config)#save
ONT侧配置：
以HG850e为例，其它ONT的配置类似。HG850e支持H.248和SIP协议下的VoIP语音业务。
说明：
网络接口: pon
注册服务器地址: 200.200.200.200
代理服务器地址: 200.200.200.200
服务器端口号：5060
注册周期：30
线路1号码：88886001
线路2号码：88886002
号码超时：10
拨号规则使用：
[*#]X[0-9*]+#|**XX|*#X[0-9*]+#|#*X[0-9*]+#|##*X[0-9*]+#|#300##|#500##|[*#]96#XX+|[*#]95#XX+|*99*XX+#XX+|*66*X[0-9*]+#X[0-9*]+|##|01[358]XXXXXXXXX|010XXXXXXXX|02XXXXXXXXX|0[3-9]XXXXXXXXX|0311XXXXXXXX|037[179]XXXXXXXX|04[135]1XXXXXXXX|051[0-9]XXXXXXXX|052[37]XXXXXXXX|053[12]XXX[15]XXXXXXXX|075[457]XXXXXXXX|076[09]XXXXXXXX|0796XXXXXXXX|0898XXXXXXXX|00XXX+|11[02479]|12[0268]|11[13568]X+|12[13-579]X+|18XX|100XX|10[1-9]XX+|[2-8]0XX+|1[79]XX+|16XXXXX+|9XXXXX+|[2-8][1-9]XXXXXX|1[358]XXXXXXXXX
配置FTTH VoIP语音业务（基于SIP协议）
OLT通过EPON接口，接入远端ONT设备，为用户提供基于IP网络的高质量、低成本的VoIP电话服务。
业务需求
ONT使用SIP协议连接SIP服务器。
ONT通过DHCP方式获取IP地址。
两部电话分别接在ONT的TEL端口，相互之间能够通话。
VoIP业务DBA采用保证带宽+最大带宽方式，上下行流量控制不限速。
4.配置ONT线路模板。
模板ID为10，LLID（Logic Link ID）的DBA模板ID为20。去使能FEC功能（默认），不进行流量限速（默认）
说明：
a.可以根据需要使用fec enable命令使能FEC功能，以提高OLT和ONU之间数据传输的可靠性。
b.可根据需要使用llid ont-car命令对ONU的上行流量进行限速。
Ont autofind time : 2009-10-23 11:10:41
------------------------------------------------------------------------
huawei(config-if-epon-0/1)#ont confirm 1 ontid 1 mac-auth 001E-E3F4-0473 oam on
注意：
模板数据配置完成后，退出模板模式前，必须使用commit命令使配置生效。
5.配置ONT业务模板。
业务模板需要与实际ONT类型保持一致，本例以HG850e为例，4个ETH端口，2个POTS端口。
huawei(config)#ont-srvprofile epon profile-id 10
huawei(config-epon-srvprofile-10)#ont-port eth 4 pots 2
huawei(config)#ont-lineprofile epon profile-id 10
huawei(config-epon-lineprofile-10)#llid dba-profile-id 20
huawei(config-epon-lineprofile-10)#commit
huawei(config-epon-lineprofile-10)#quit
7.加入业务虚端口。
业务流索引为2，业务VLAN为200，ONT ID为1，用户侧VLAN为20。使用索引为9的流量模板。
注意：
对于EPBA单板，业务VLAN与用户侧VLAN需要设置成相同的VLAN。
huawei(config-if-epon-0/1)#quit
