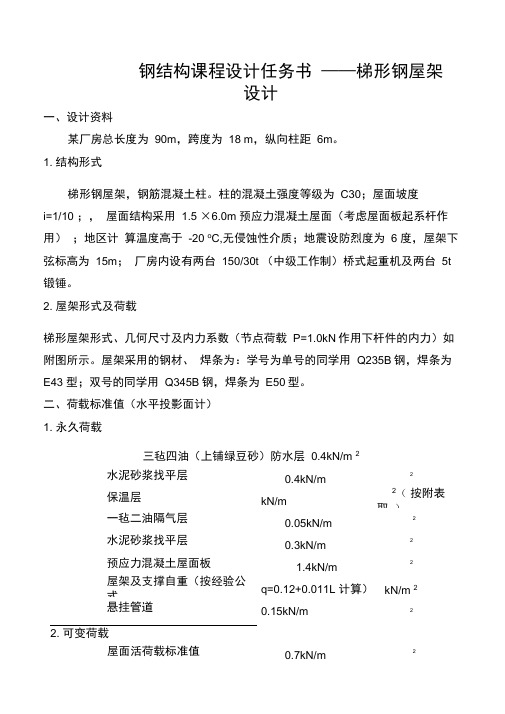

钢结构课程设计任务书
——梯形钢屋架设计
一、设计资料
某厂房总长度为90m,跨度为18 m,纵向柱距6m。
1.结构形式
梯形钢屋架,钢筋混凝土柱。
柱的混凝土强度等级为C30;屋面坡度i=1/10;,屋面结构采用1.5×6.0m预应力混凝土屋面(考虑屋面板起系杆作用);地区计算温度高于-20o C,无侵蚀性介质;地震设防烈度为6度,屋架下弦标高为15m;厂房内设有两台150/30t(中级工作制)桥式起重机及两台5t锻锤。
2. 屋架形式及荷载
梯形屋架形式、几何尺寸及内力系数(节点荷载P=1.0kN作用下杆件的内力)如附图所示。
屋架采用的钢材、焊条为:学号为单号的同学用Q235B钢,焊条为E43型;双号的同学用Q345B钢,焊条为E50型。
二、荷载标准值(水平投影面计)
1.永久荷载
三毡四油(上铺绿豆砂)防水层 0.4kN/m2
水泥砂浆找平层 0.4kN/m2
保温层 kN/m2(按附表取)
一毡二油隔气层 0.05kN/m2
水泥砂浆找平层 0.3kN/m2
预应力混凝土屋面板 1.4kN/m2
屋架及支撑自重(按经验公式q=0.12+0.011L计算) kN/m2
悬挂管道 0.15kN/m2
2.可变荷载
屋面活荷载标准值 0.7kN/m2,
雪荷载标准值 0.35 kN/m2
积灰荷载标准值 kN/m2(按附表取)
三、设计内容
1.计算书
完成计算书一份,内容包括:
1)材料选择
2)屋架及屋盖支撑的布置。
说明屋盖支撑布置的原则,并画出屋盖上、下弦支撑布置图及竖向支撑布置。
3)钢屋架内力计算。
列表求出使用和施工阶段各杆件在全跨恒载和半跨活载作用时的杆力及杆力组合。
4)杆件截面设计。
在计算书中应详细写出部分杆件(上弦杆、下弦杆、端斜杆、中竖杆各1)的设计过程,其余杆件截面的计算结果可列入截面选择表内。
5)屋架节点设计。
设计3-4个典型节点,并画出其节点构造图。
2.施工图
使用A1图纸手工绘制钢屋架施工图一张(不得使用计算机绘制)。
图面内容包括:
1)屋架单线图,比例1:100,要求注明杆件的几何长度及截面形式。
2)屋盖上弦或下弦支撑布置图、垂直支撑布置图,比例1:400,要求标出主要尺寸。
3)屋架正面施工图(对称的半榀),轴线比例1:20或1:30,杆件比例1:10或1:15。
4)画出3-4个典型节点详图,比例1:50,图上注明焊缝形式及焊脚尺寸,并标出主要的构件尺寸。
5)施工图说明及材料表
四、设计要求
1.计算书须用钢笔书写,插图应用铅笔按一定比例绘制,做到眉目清晰,文图配合;
2.图纸应符合《房屋建筑制图统一标准(GB/T 50001—2001)》和《建筑结构制图标准(GB/T 50105—2001)》的要求。
五、设计进度(工作计划安排)
第一至二日:屋盖支撑布置,确定屋架尺寸,布置腹杆;荷载计算,荷载组合,内力计算;
第三至四日:杆件截面设计计算;节点设计计算;整理结构计算书;
第五至六日:绘制施工图。
六、参考文献
1.建筑结构荷载规范
2.钢结构设计规范
3.钢结构设计手册
4.钢结构教材
5.建筑钢结构课程设计资料集
6.房屋建筑制图统一标准
7.建筑结构制图标准
土木教研室
2013-06 附表钢屋架保温层及积灰荷载的取值
附图
图1 18米跨屋架几何尺寸
02
279
图2 18米跨屋架全跨单位荷载作用下各杆件的内力值A
a c e g e'c'a'
+2.537
0.000-4.37
1-5.636
-4.551-3
.357-1.850
0.00
-
4
.
7
5
4
-
1
.
8
6
2
+
.
6
1
5
+
1
.
1
7
+
1
.
3
4
4
+
1
.
5
8
1
+
3
.
1
5
8
+
.
5
4
-
1
.
6
3
2
-
1
.
3
5
-
1
.
5
2
-
1
.
7
4
8
-
1
.
-
1
.
+
.
4
6
.
.
-
.
5
+5.325+5.312+3.967+2.637+0.933
B C
D E
F G F'E'
D'C'B'
A'
0.5 1.0
1.0 1.0 1.0
1.0 1.0
图3 18米跨屋架半跨单位荷载作用下各杆件的内力值。
