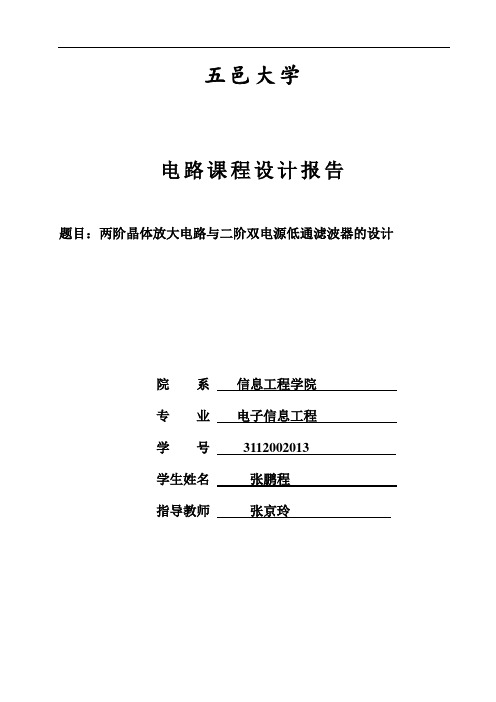

五邑大学电路课程设计报告题目：两阶晶体放大电路与二阶双电源低通滤波器的设计院系信息工程学院专业电子信息工程学号3112002013学生姓名张鹏程指导教师张京玲一、题目的要求和意义题目要求：题目1：两级晶体管放大电路（1）设计两级晶体管放大电路，输入信号幅度≥20mv, 频率为1KHz，电源电压+5V，要求完成下面的技术指标：a. 电压增益Au ≥50b. 输入电阻Ri ≥2KΩc. 输出电阻Ro ≤50Ω（2）改变输入信号的频率（10KHz和100Hz），电压增益有什么变化？改变什么元件参数达到上述指标。

（3）可选用的器件与元件三极管9013、电阻、电容题目2：二阶低通滤波器（1）设计二阶低通滤波器，电源电压±5V，要求完成下面的技术指标：a. 滤波器的截止频率fH ≤100HZ；b. 通带电压增益Au ≥ 1；（2）电源改为单电源+5V供电，完成上述指标。

（3）可选用的器件与元件运放LM324、电阻、电容课程研究的意义：(1）培养自我查阅资料，图表和文献资料的自学能力，通过独立思考﹑深入钻研有关问题，学会自己分析解决问题的方法。

2）利用所学过的知识，通过设计计算﹑元件选取﹑电路板制作调试等环节，初步掌握工程设计的技能。

3）掌握常用仪表的正确使用方法，学会简单电路的实验调试和整机指标测试方法，巩固和加深对模拟电路的理论知识，锻炼自我的动手能力。

4)了解与课程有关的电子电路以及元器件工程技术规范，能按课程设计任务书的技术要求，编写设计说明，能正确反映设计和实验成果，能正确绘制电路图。

5）掌握晶体放大电路和低通滤波器的基本工作原理。

6)培养严谨的工作作风和科学态度。

二、方案的论证和设计题目1：两级晶体管放大电路（1）工作原理：输入信号加到前级的输入端，经过前级放大后加到后级的输入端，再经后级放大。

在两级放大器中，放大器的输入端事实上就是前级的输入端，前级的输出也就是后级的输后级的输出也就是两级放大的输出；前级是后级的信号源，后级是前级的负载。

综合性设计实验1W 扩音机设计一．设计任务书 1.音响放大器设计1）要求具有音调控制，对话筒与录音机输出信号进行放大扩音。

2.主要指标要求：1. 额定输出功率P o ≥1W 。

2. 负载阻抗R L =4Ω。

3. 频率响应：在无高低音提升或衰减时f=50HZ-20KHZ （±3dB ）。

4. 音调控制范围：低音100HZ ±12dB 高音10KHZ ±12dB 。

5. 失真度≤10%。

6. 输入灵敏度i V < 10mV 。

二i V前置级主要是同信号源阻抗匹配并有一定的电压增益要求输出阻抗低、输入阻抗高。

音调控制电路，实现高低音的提升和衰减。

功放级将电压信号进行功率放大，保证扬声器上得到一定的不失真功率输出。

三.设计方法：1.各级电压增差分配：根据额定的输出功率P o 和P L 求出输出电压）（＝V 241⨯==L o o R P V整机中频电压增益)mV 10V (200102i ＝取===mVVV V A i o V前置级时输出的噪声电压影响最大，一般增益不宜太高，1V A 通常可取5-10倍，取1V A =5。

根据音调电路对中频电压增益的要求，所以2V A =1功率放大器的增益应根据电路的总增益来确定 V 3V 2V 1V A A A A =∙∙200A 15V3＝⨯⨯∴ ∴403=V A 2.确定电路形式及选用器件集成模拟运算放大器在模拟电路中应用广泛，本设计电路主要选用适用的LM324集成运放构成前置级，音调控制级另外选用专用的集成功率放大器既保证功率输出又能得到高保真度，使设计简单。

输入级：输入阻抗要适合信号源的要求。

输出要同次级相匹配，噪声系数要求小，1.选用同相放大器作为前级的电压放大，2.采用跟随器为引导，以适合信号源收音及拾音输入的要求。

跟随器特点高输入阻抗同相放大器 ∵1V A =5 f R 通常为几十-一百K Ω取51K111R R A iV += 求得1R =10 K Ω 同相端到地的电阻2R =51K ，以减小运算误差音调控制电路设计（1）选择电路形式及其工作原理常用的音调控制电路有三种：一是衰减式RC 音调控制电路，其调节范围较宽，但容易失真，另一种是反馈型电路，其调节范围小些，但失真小，第三种是混合式音调控制电路，其电路较复杂，多用于高档收音机中。
