电气控制与可编程控制技术复习题及答案

《电气控制与可编程技术》复习资料一、填空题1、电磁机构由、铁心、等几部分构成。

2、接触器主要由、、组成。

可分为交流接触器和直流接触器两大类。

3、常用的主令电器有按钮和_____ _______等。

4、交流接触器的灭弧一般采用___ __、_____ 和栅片灭弧等，直流接触器采用___ _______灭弧的方式。

5、三相笼型异步电动机常用的降压起动方法有_______ ___、_____ __和____________等。

6、三相异步电动机常用的制动方法有、。

7、时间继电器按触点延时方式可分为通电延时型和。

8、PLC中的存储器包括EPROM和RAM，其中EPROM存放程序，RAM 存放程序。

9、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括、、三部分。

10、PLC的输入模块一般采用技术，进行外部电路和内部电路的隔离，提高抗干扰能力。

11、常见的PLC输出模块一般采用输出与输出形式。

12、梯形图按自上而下、的顺序排列。

二、简答题1、在电气控制线路中，熔断器和热继电器的作用分别是什么？能否相互代替？2．什么是主令电器？常用的主令电器有哪些？3、将下列语句表转换成梯形图。

LD I 0.0O I 0.2O I 0.4LD I 0.1ON I 0.3ALD= Q 0.04、将下边梯形图转换成语句表。

三、设计题1．试用PLC实现对一台电动机的正反转控制。

控制要求为：首先电动机正转起动，3秒后自动反转，反转2秒后自动又回到正转，如此循环；可以随时停车。

要求：①写出I/O分配表；②画出梯形图。

2．分析下图所示Y-Δ降压起动控制电路工作原理，若用PLC实现其控制，请设计I/O口，并画出梯形图。

《电气控制与可编程技术》复习资料参考答案一、填空题1、电磁机构由吸引线圈、铁心、衔铁等几部分构成。

2、接触器主要由电磁系统、触点系统、灭弧装置组成。

可分为交流接触器和直流接触器两大类。

3、常用的主令电器有按钮和_____行程开关_______等。

电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。

PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。

本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。

第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。

电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。

2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。

继电器在电气控制电路中常用于开关或保护电路。

3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。

PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。

4. PLC的输入和输出可以是数字信号，也可以是模拟信号。

这种说法是否正确？A. 正确B. 错误答案：B。

PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。

5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。

PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。

第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。

电气控制系统由电源、传感器、控制器和执行器组成。

其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。

2. 请简述PLC的优点及应用领域。

PLC具有编程灵活、可扩展性强、稳定可靠等优点。

它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。

《电气控制与可编程控制器技术》第四版-史国生-课后习题答案第一章电气控制概述1.1 电气控制的基本概念习题1-11.什么是电气控制？2.电气控制系统由哪些基本组成部分构成？3.电气控制系统主要具有哪些特点？习题1-21.控制系统按照处理对象的不同可以分为哪几类？2.什么是闭环控制系统？什么是开环控制系统？3.什么是自动控制系统？什么是手动控制系统？1.2 可编程控制器简介习题1-31.什么是可编程控制器？2.可编程控制器的工作原理是什么？3.可编程控制器的主要特点有哪些？习题1-41.常见的可编程控制器的一般组成结构是怎样的？2.常见的可编程控制器的工作原理是怎样的？3.可编程控制器的通信方式有哪些？习题1-51.常见的可编程控制器的标准规范是什么？2.可编程控制器的发展趋势有哪些？3.可编程控制器与传统控制面板相比有哪些优势？第二章电气控制电路基础2.1 电气元件与电气图符习题2-11.什么是电气图？2.电气图常用的符号有哪些？3.电气图符号要满足哪些设计原则？习题2-21.什么是电子元件？2.常见的电子元件有哪些？3.电子元件的特性指标有哪些？2.2 电气控制电路的特点习题2-31.电气控制电路的主要特点有哪些？2.什么是电气控制电路的常见故障？3.如何避免电气控制电路的故障？习题2-41.什么是直流电路？什么是交流电路？2.直流电路与交流电路有何不同？3.直流电路在电气控制中的应用有哪些？2.3 电气控制电路原理及其分析方法习题2-51.什么是电气控制电路的原理？2.电气控制电路的分析方法有哪些？3.如何根据电气控制电路的原理进行故障排除？第三章可编程序控制器硬件组成3.1 可编程控制器的基本结构习题3-11.可编程控制器的基本结构有哪些？2.模块化设计是可编程控制器的基本原则之一，请说明其优势。

3.为什么可编程控制器需要具备良好的可靠性和稳定性？习题3-21.什么是可编程控制器的中央处理器？2.中央处理器的主要功能有哪些？3.可编程控制器的中央处理器与个人电脑的处理器有何不同？3.2 输入与输出模块习题3-31.输入模块的主要功能是什么？2.输出模块的主要功能是什么？3.输入模块与输出模块的区别是什么？习题3-41.可编程控制器的输入模块有哪些常见类型？2.可编程控制器的输出模块有哪些常见类型？3.输入模块与输出模块的选择标准是什么？3.3 CPU模块与存储器模块习题3-51.什么是CPU模块？2.CPU模块具有哪些关键参数？3.存储器模块的作用是什么？常见的存储器模块有哪些？第四章可编程控制器的软件工具4.1 可编程控制器软件的概述习题4-11.可编程控制器软件的有哪些分类？2.可编程控制器软件的功能有哪些？3.可编程控制器软件的特点有哪些？习题4-21.什么是PLC编程语言？2.常见的PLC编程语言有哪些？3.PLC编程语言的选择标准是什么？4.2 PLC编程语言习题4-31.什么是梯形图？它有什么特点？2.什么是指令表？它有什么特点？3.什么是函数图？它有什么特点？习题4-41.什么是扩展运算符？2.扩展运算符有哪些常见的类型？3.如何根据实际需求选择合适的扩展运算符？4.3 可编程控制器的仿真与调试习题4-51.什么是PLC仿真？2.PLC仿真有哪些常用的方法？3.PLC仿真的目的是什么？以上是《电气控制与可编程控制器技术》第四版-史国生-课后习题的答案。

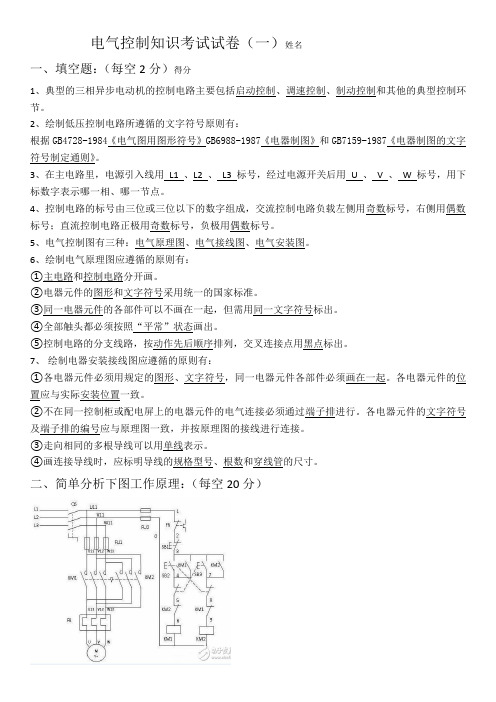

电气控制知识考试试卷（一）姓名一、填空题：（每空2分）得分1、典型的三相异步电动机的控制电路主要包括启动控制、调速控制、制动控制和其他的典型控制环节。

2、绘制低压控制电路所遵循的文字符号原则有：根据GB4728-1984《电气图用图形符号》GB6988-1987《电器制图》和GB7159-1987《电器制图的文字符号制定通则》。

3、在主电路里，电源引入线用L1 、L2 、L3 标号，经过电源开关后用U 、V 、W 标号，用下标数字表示哪一相、哪一节点。

4、控制电路的标号由三位或三位以下的数字组成，交流控制电路负载左侧用奇数标号，右侧用偶数标号；直流控制电路正极用奇数标号，负极用偶数标号。

5、电气控制图有三种：电气原理图、电气接线图、电气安装图。

6、绘制电气原理图应遵循的原则有：①主电路和控制电路分开画。

②电器元件的图形和文字符号采用统一的国家标准。

③同一电器元件的各部件可以不画在一起，但需用同一文字符号标出。

④全部触头都必须按照“平常”状态画出。

⑤控制电路的分支线路，按动作先后顺序排列，交叉连接点用黑点标出。

7、绘制电器安装接线图应遵循的原则有：①各电器元件必须用规定的图形、文字符号，同一电器元件各部件必须画在一起。

各电器元件的位置应与实际安装位置一致。

②不在同一控制柜或配电屏上的电器元件的电气连接必须通过端子排进行。

各电器元件的文字符号及端子排的编号应与原理图一致，并按原理图的接线进行连接。

③走向相同的多根导线可以用单线表示。

④画连接导线时，应标明导线的规格型号、根数和穿线管的尺寸。

二、简单分析下图工作原理：（每空20分）。

电气控制及其可编程控制器试卷一、简答题（20分）1、电磁接触器主要由哪几部分组成？简述电磁接触器的工作原理。

（4分）电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。

接触器根据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁力消失，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。

2、中间继电器的作用主要有哪几个方面？（2分）(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。

(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。

3、简述可编程序控制器（PLC）的定义。

（3分）可编程控制器（PLC）是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

4、简答PLC系统与继电接触器系统工作原理的差别。

（4分）组成器件不同；触点数量不同；实施控制的方法不同；工作方式不同。

5、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示，其中常见的器件状态有哪些？（4分）1) 继电器和接触器的线圈在非激励状态。

2) 断路器和隔离开关在断开位置。

3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置。

4) 机械操作开关和按钮在非工作状态或不受力状态。

5) 保护类元器件处在设备正常工作状态，特别情况在图样上加以说明。

6、简答三菱FX系列PLC的STL步进梯形指令有什么特点？（3分）2N转移源自动复位；允许双重输出；主控功能。

电气控制与可编程控制器技术答案【篇一：《电气控制与可编程控制器技术》电子习题】器？电器的功能是什么？电器是一种能根据外界的信号（机械力、电动力和其它物理量）和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气元件或设备。

电器的控制作用就是手动或自动地接通、断开电路，“通”称为“开”，“断”也称为“关”。

因此，“开”和“关”是电器最基本、最典型的功能。

交流电磁机构的吸力特性直流电磁的犀利特性反力特性吸力特性和反力特性3.什么是反力特性？电磁系统的反作用力与气隙的关系曲线称为反力特性。

4.反力特性与吸力特性的配合？为了保证使衔铁能牢牢吸合，反作用力特性必须与吸力特性配合好，如图所示。

在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运动速度降低，难以满足高操作频率的要求。

因此，吸力特性与反力特性必须配合得当，才有助于电气性能的改善。

5.单相交流电磁机构为什么会产生震荡和噪声？怎么消除震荡和噪声？电路环怎么消除震荡和噪声？6.触头接触形式有哪几种？触头按其接触形式可分为点接触、线接触和面接触三种点接触线接触面接触7.常用的灭弧装置有哪几种？电动力吹弧磁吹灭弧栅片灭弧8.什么是继电器？继电器的工作原理是什么？继电器是一种根据某种输入信号的变化，使其自身的执行机构动作的自动控制电器。

当感应元件中的输入量（如电压、电流、温度、压力等）变化到某一定值时继电器动作，执行元件便接通和断开控制电路。

9.主令电器的定义是什么？都有什么类型？主令电器是用来发布命令、改变控制系统工作状态的电器，它可以直接作用于控制电路，也可以通过电磁式电器的转换对主电路实现控制，其主要类型有按钮、行程开关、万能转换开关、主令控制器、脚踏开关等。

电气控制与可编程控制技术(091305)一、单选题1 、电压等级相同的两个电压继电器在线路中（）。

A.可以直接并联B.不可以直接并联C.不能同时在一个线路中D.只能串联参考答案:A答案解析:无2 、交流接触器在不同的额定电压下，额定电流（）。

A.相同B.不相同C.与电压无关D.与电压成正比参考答案:B答案解析:无3 、三相异步电动机要想实现正反转，（）。

A.调整三线中的两线B.三线都调整C.接成星形D.接成角形参考答案:A答案解析:无4 、三相感应电动机起动时，起动电流很大，可达额定电流的（）。

A.4~7倍B.2~2.5倍C.10~20倍D.5~6倍参考答案:A答案解析:无5 、关于电压继电器，下列说法正确的是（）。

A.过电压继电器的动作电压为额定电压的110%~115%B.欠电压继电器的动作电压为额定电压的40%~70%C.零电压继电器的动作电压为额定电压的5%~25%D.以上三种说法都正确参考答案:D答案解析:无6 、C650卧式车床中关于KM3和KA的触点，以下说法正确的是( )A.KM3的触点可以用KA的触点代替B.KA的触点可以用KM3的触点代替C.两者的触点可以互相替换D.两者的触点不可以互相替换参考答案:C答案解析:无7 、黄绿相间的双色线，按电气规范只能用作（）。

A.火线B.零线C.接地线D.网络线参考答案:C答案解析:无8 、C650卧式车床的停止按钮按下后一直不松开，则主轴电机( )A.反接制动B.能耗制动C.自然减速D.继续运行参考答案:C答案解析:无9 、交流接触器的作用是（）。

A.频繁通断主回路B.频繁通断控制回路C.保护主回路D.保护控制回路参考答案:A答案解析:无10 、电磁机构中衔铁可靠地被吸住的条件是（）A.电磁吸力大于弹簧反力B.电磁吸力等于弹簧反力C.电磁吸力小于弹簧反力参考答案:A答案解析:无11 、热继电器的整定值为6.8A，则动作范围应选用（）。

A.0.4~0.64AB.0.64~1AC.4~6.4AD.6.4~10A参考答案:D答案解析:无12 、若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有（）。

《电气控制及可编程控制技术》综合练习题一、填空题1、热继电器主要由（1）、（2）和（3）组成。

2、时间继电器的延时方式有（4）和（5）两种。

3、常用的电流继电器有（6）和（7）。

4、接触器主要由（8）、（9）和（10）组成。

5、接触器自身辅助常开触点而使线圈保持通电的控制方式，称为（11）。

6、刀开关安装时，手柄向上；接线时，电源线接在（12）7、熔断器主要由（13）和（14）组成，用作（15）保护。

8、低压断路器又称（16），但不具备短路保护功能。

9、我国规定低压电器产品，按（17）级制规定编制型号。

10、单相交流电磁机构运行时须安装（18）。

11、中间继电器实质上是电压继电器，其文字符号为(19）12、PLC存储器可分为（20）和（21）两大部分。

13、手持编程器一般采用（22）语言编辑。

14、PLC输出接口有（23）、（24）和（25）三种类型。

15、用TMR型的定时器定时6秒，定时器的时间常数应为（26）。

16、用TMY型的定时器定时6秒，定时器的时间常数应为（27）。

17、PLC扫描周期的长短主要取决于（28）、（29）和（30）三个因素。

18、用TMX型的定时器定时6秒，定时器的时间常数应为（31）。

19、Y1A为“字”输出继电器（32）的第（33）号位。

20、基本指令中，NOP为（34）指令，ANS为（35）指令。

21、PLC的扫描周期分（36）和（37）两个阶段。

22、PLC与计算机不同点在于，其采用了(38)的工作方式。

23、DF/是(39)指令，用于只需执行一次的动作。

二、简答题1、热继电器是利用什么原理工作的？起什么作用？2、什么叫电器控制线路？表示方法有哪几种？3、两个相同的交流电磁线圈能否串联使用？为什么？4、热继电器能否作短路保护？为什么？5、简述接触器的结构与工作原理？6、电器控制线路中，既装设熔断器，又装设热继电器，各起什么作用？7、PLC有哪几项主要的技术性能指标？8、使用PLC梯形图语言编程应注意哪几条基本规则？9、PLC有哪些主要特点？10、PLC与微机的工作方式有什么区别,PLC一个工作周期可分成哪几个阶段？11、PLC主要有哪几部分组成？各部分主要作用是什么？12、PLC 输出接口有几种类型？各适用于什么负载？ 13、PLC 为什么具有很高的可靠性和抗干扰能力？14、大型、中型、小型PLC ，其分类的主要依据是什么？三、基本题1、 三相异步电动机有哪几种降压起动方式？试画出其中一种电气控制线路。

电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。

3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的保护元件。

6 、触头的接触形式有：、线接触、面接触。

7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和两大部分组成。

10、PLC常用的编程语言有：、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。

………密………封………线………以………内………答………题………无………效……二零壹贰至二零壹叁学年第一学期一、判断题（正确打“√”、错误打“×”，每题1分，共25分）（）1.PLC一个扫描周期通常为3S( )2. 在画图时可以省去左母线。

( )3.一般小型PLC采用C语言来编程。

( )4. 电源变压器容量大 ,应采用降压启动。

（）5. 能耗制动可用速度继电器进行控制。

( )6. 熔断器是一种主要用作短路保护的电器。

（）7.大多数PLC故障是外围接口信号故障。

（）8. 电气原理图一般分电源电路、主电路和辅助电路。

( )9. 行程开关只能作控制电器，不可以作为保护电器。

( )10. 三相交流电源线各接点标记统一用a、b、c来表示。

( )11. 接触器的线圈可以并接于电路中，也可以串接于电路中。

( )12. 热继电器的热元件整定电流值应与电动机的启动电流相等。

( )13. 数控机床低压电器包括控制电器、保护电器、执行电器。

( )14. 熔体的额定电流是长期通过熔体不熔断的最大工作电流。

（）15.在机床强电控制系统中，PLC可替代机床上传统机床电器。

（）16.PLC以微处理器为核心，适用于开关量、模拟量和数字量的控制。

( )17. 熔断器一般用于机床控制电路中作为对电动机实现过载和短路保护。

（）18.用户程序是用户按控制要求所编制的程序，可通过编程器进行修改。

（）19. PLC是新型工业控制装置，是计算机技术与工业控制技术相结合的产品。

（）20.顺序控制的信息主要是开关量信号，完成这一控制任务的装置为可编程控制器。

（）21.梯形图的各种符号, 每一行要以右母线为起点,左母线为终点。

………密………封………线………以………内………答………题………无………效……（）22.梯形图是按照从上到下、从左到右的顺序设计,继电器线圈与左母线直接连接。

（）23.梯形图的左母线与线圈间一定要有触点，而线圈与右母线间不能有任何触点。
