热工程控保护

一、选择题（共 25 题，每题 2 分）：【1】通过火焰图像的变化，可以（）发现火焰故障，从而防止灭火。

A．在灭火早期B．在灭火中期C．在灭火晚期D．以上三个都对【2】计量标准器具的准确度等级（）计量基准。

A．高于B．低于C．等于D．不定【3】在运算放大电路中，（）漂移是漂移的主要来源。

A．输人失调电压温漂B．输人失调电流温漂C．温度D．电压【4】下列汽轮机监控参数中，只作监视无保护作用的是（）。

A．轴向位移B．差胀C．缸胀D．转速【5】联锁控制属于（）。

A．过程控制级B．过程管理级C．生产管理级D．经营管理级【6】根据我国检修管理水平和设备的实际情况，现阶段仍要贯彻（）的方针。

A．百年大计、质量第一B．应修必修、修必修好C．预防为主、计划检修；D．安全第一、该修必修【7】PLC系统在（）情况下会拒动。

A．PLC故障B．供电范围不合格C．条件不满足D．以上情况均可能【8】热工控制盘安装时，各盘间的连接缝隙应不大于（）mm。

A．5B．2C．10D．7【9】大型机组给水泵采用变速给水泵的目的是（）。

A．提高泵的容量B．提高热力系统效率C．提高给水压力D．与机组大小无关【10】端子排接线时，每一个端子最多只允许接入（）根导线。

A．一B．两C．三D．四【11】对于比例调节器，比例带增大，系统的稳定性将（）。

A．增大B．减小C．不变D．不一定【12】当单元机组的汽轮机发电机跳闸时，要求锅炉维持运行，必须投入（）。

A．灭火保护系统B．协调控制系统C．燃烧控制系统D．旁路系统【13】MCS51系列单片机的定时器的工作方式由特殊功能寄存器TMCD中的M1、M0两位的状态决定，当两位状态分别为“0”时，其具有（）功能。

A．8位计数器B．16位计数器C．具有常数自动装人的8位计数器D．分为两个8位计数器【14】锅炉吹灰程控在吹灰过程中若出现疏水温度低现象，则应（）。

A．暂停B．退出吹灰器C．退出吹灰器并打开疏水阀D．继续运行【15】当需要接受中央调度指令参加电网调频时，单元机组应采用（）控制方式。

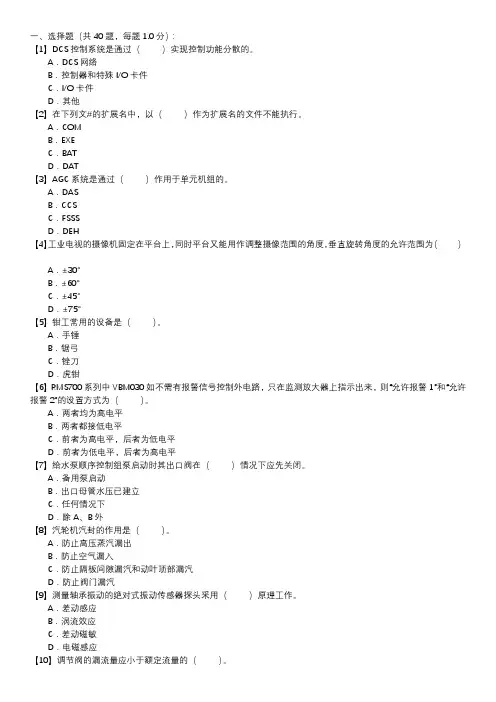

一、选择题（共 40 题，每题 1.0 分）：【1】DCS控制系统是通过（）实现控制功能分散的。

A．DCS网络B．控制器和特殊I/O卡件C．I/O卡件D．其他【2】在下列文#的扩展名中，以（）作为扩展名的文件不能执行。

A．COMB．EXEC．BATD．DAT【3】AGC系统是通过（）作用于单元机组的。

A．DASB．CCSC．FSSSD．DEH【4】工业电视的摄像机固定在平台上，同时平台又能用作调整摄像范围的角度，垂直旋转角度的允许范围为（）A．±30°B．±60°C．±45°D．±75°【5】钳工常用的设备是（）。

A．手锤B．锯弓C．锉刀D．虎钳【6】RMS700系列中VBM030如不需有报警信号控制外电路，只在监测放大器上指示出来，则“允许报警1”和“允许报警2”的设置方式为（）。

A．两者均为高电平B．两者都接低电平C．前者为高电平，后者为低电平D．前者为低电平，后者为高电平【7】给水泵顺序控制组泵启动时其出口阀在（）情况下应先关闭。

A．备用泵启动B．出口母管水压已建立C．任何情况下D．除A、B外【8】汽轮机汽封的作用是（）。

A．防止高压蒸汽漏出B．防止空气漏入C．防止隔板间隙漏汽和动叶顶部漏汽D．防止阀门漏汽【9】测量轴承振动的绝对式振动传感器探头采用（）原理工作。

A．差动感应B．涡流效应C．差动磁敏D．电磁感应【10】调节阀的漏流量应小于额定流量的（）。

A．5%B．10%C．15%D．20%【11】汽轮机转速调节主要依靠（）。

A．蒸汽进汽温度B．蒸汽进汽压力C．蒸汽进汽流量D．机组负荷【12】当汽轮机转速起过（）额定转速时，应进行超速保护（）。

A．101%B．103%C．105%D．110%【13】汽轮机轴向位移保护动作值与整定值之差，应不大于（）mm。

A．±0.01B．±0.1C．±0.2D．±0.5【14】选择表示温度不对的写法（）。

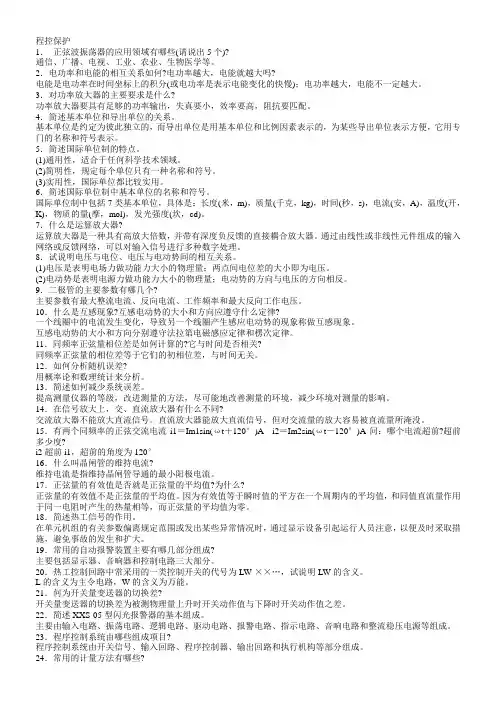

程控保护1．正弦波振荡器的应用领域有哪些(请说出5个)?通信、广播、电视、工业、农业、生物医学等。

2．电功率和电能的相互关系如何?电功率越大，电能就越大吗?电能是电功率在时间坐标上的积分(或电功率是表示电能变化的快慢)；电功率越大，电能不一定越大。

3．对功率放大器的主要要求是什么?功率放大器要具有足够的功率输出，失真要小，效率要高，阻抗要匹配。

4．简述基本单位和导出单位的关系。

基本单位是约定为彼此独立的，而导出单位是用基本单位和比例因素表示的，为某些导出单位表示方便，它用专门的名称和符号表示。

5．简述国际单位制的特点。

(1)通用性，适合于任何科学技术领域。

(2)简明性，规定每个单位只有一种名称和符号。

(3)实用性，国际单位都比较实用。

6．简述国际单位制中基本单位的名称和符号。

国际单位制中包括7类基本单位，具体是：长度(米，m)，质量(千克，kg)，时间(秒，s)，电流(安，A)，温度(开，K)，物质的量(摩，mol)，发光强度(坎，cd)。

7．什么是运算放大器?运算放大器是一种具有高放大倍数，并带有深度负反馈的直接耦合放大器。

通过由线性或非线性元件组成的输入网络或反馈网络，可以对输入信号进行多种数字处理。

8．试说明电压与电位、电压与电动势间的相互关系。

(1)电压是表明电场力做功能力大小的物理量；两点间电位差的大小即为电压。

(2)电动势是表明电源力做功能力大小的物理量；电动势的方向与电压的方向相反。

9．二极管的主要参数有哪几个?主要参数有最大整流电流、反向电流、工作频率和最大反向工作电压。

10．什么是互感现象?互感电动势的大小和方向应遵守什么定律?一个线圈中的电流发生变化，导致另一个线圈产生感应电动势的现象称做互感现象。

互感电动势的大小和方向分别遵守法拉第电磁感应定律和楞次定律。

11．同频率正弦量相位差是如何计算的?它与时间是否相关?同频率正弦量的相位差等于它们的初相位差，与时间无关。

12．如何分析随机误差?用概率论和数理统计来分析。

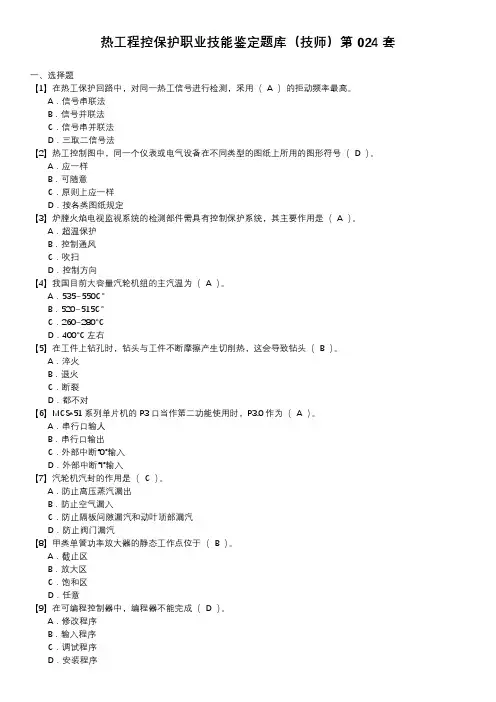

热工程控保护职业技能鉴定题库（技师）第024套一、选择题【1】在热工保护回路中，对同一热工信号进行检测，采用（ A ）的拒动频率最高。

A．信号串联法B．信号并联法C．信号串并联法D．三取二信号法【2】热工控制图中，同一个仪表或电气设备在不同类型的图纸上所用的图形符号（ D ）。

A．应一样B．可随意C．原则上应一样D．按各类图纸规定【3】炉膛火焰电视监视系统的检测部件需具有控制保护系统，其主要作用是（ A ）。

A．超温保护B．控制通风C．吹扫D．控制方向【4】我国目前大容量汽轮机组的主汽温为（ A ）。

A．535~550℃B．520~515℃C．260~280°CD．400°C左右【5】在工件上钻孔时，钻头与工件不断摩擦产生切削热，这会导致钻头（ B ）。

A．淬火B．退火C．断裂D．都不对【6】MCS*51系列单片机的P3口当作第二功能使用时，P3.0作为（ A ）。

A．串行口输人B．串行口输出C．外部中断“0”输入D．外部中断“I”输入【7】汽轮机汽封的作用是（ C ）。

A．防止高压蒸汽漏出B．防止空气漏入C．防止隔板间隙漏汽和动叶顶部漏汽D．防止阀门漏汽【8】甲类单管功率放大器的静态工作点位于（ B ）。

A．截止区B．放大区C．饱和区D．任意【9】在可编程控制器中，编程器不能完成（ D ）。

A．修改程序B．输入程序C．调试程序D．安装程序【10】（ D ）是实现DCS系统分散和集中相统一的设备。

A．操作员站B．工程师站C．现场过程控制站D．DCS网络【11】在去掉钢铠铅包或塑料铅包的电缆铅包时，可用电工刀切一环形深痕，但其深度不能超过铅包厚度的（ C ）。

A．1/2B．1/3C．2/3D．4/5【12】用于指导安装接线用的图纸是（ D ）。

A．控制流程图B．电气原理图C．梯形图D．安装接线图【13】除氧器热力除氧的原理主要基于（ C ）。

A．热力学第一定律B．热力学第二定律C．亨利定律D．摩尔定律【14】PLC系统在（ D ）情况下会拒动。

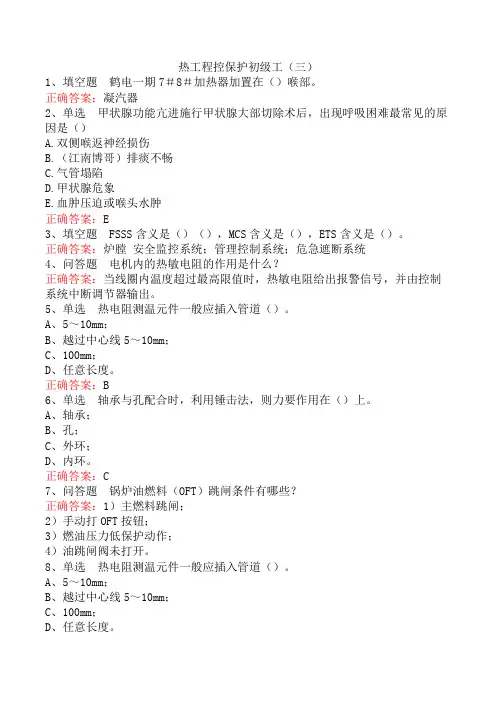

热工程控保护初级工（三）1、填空题鹤电一期7＃8＃加热器加置在（）喉部。

正确答案：凝汽器2、单选甲状腺功能亢进施行甲状腺大部切除术后，出现呼吸困难最常见的原因是（）A.双侧喉返神经损伤B.（江南博哥）排痰不畅C.气管塌陷D.甲状腺危象E.血肿压迫或喉头水肿正确答案：E3、填空题FSSS含义是（）（），MCS含义是（），ETS含义是（）。

正确答案：炉膛安全监控系统；管理控制系统；危急遮断系统4、问答题电机内的热敏电阻的作用是什么？正确答案：当线圈内温度超过最高限值时，热敏电阻给出报警信号，并由控制系统中断调节器输出。

5、单选热电阻测温元件一般应插入管道（）。

A、5～10mm；B、越过中心线5～10mm；C、100mm；D、任意长度。

正确答案：B6、单选轴承与孔配合时，利用锤击法，则力要作用在（）上。

A、轴承；B、孔；C、外环；D、内环。

正确答案：C7、问答题锅炉油燃料（OFT）跳闸条件有哪些？正确答案：1）主燃料跳闸；2）手动打OFT按钮；3）燃油压力低保护动作；4）油跳闸阀未打开。

8、单选热电阻测温元件一般应插入管道（）。

A、5～10mm；B、越过中心线5～10mm；C、100mm；D、任意长度。

正确答案：B9、单选0.1738947取5位有效数字，正确的是（）。

A、0.17389；B、0.1739；C、0.1738；D、0.17340。

正确答案：A10、名词解释材料消耗净定额正确答案：直接用于安装和工程安装材料称为材料消耗净定额。

11、单选锅炉的负荷增加时，辐射过热器出口的蒸汽温度（）。

A、增高B、降低C、不变正确答案：B12、填空题LPT表示（）。

正确答案：EH油压试验电磁阀13、单选热工控制回路中所使用的电器开关一般属于（）。

A、低压电器；B、高压电器；C、交流电器；D、直流电器。

正确答案：A14、问答题吹灰控制系统的功能有哪些？正确答案：吹灰器系统的主要功能是防止和清除锅炉水冷壁、过热器、省煤气、空预器管外部结渣和积灰，并能使机组性能提高，从而提高锅炉热效率和锅炉安全运行水平。

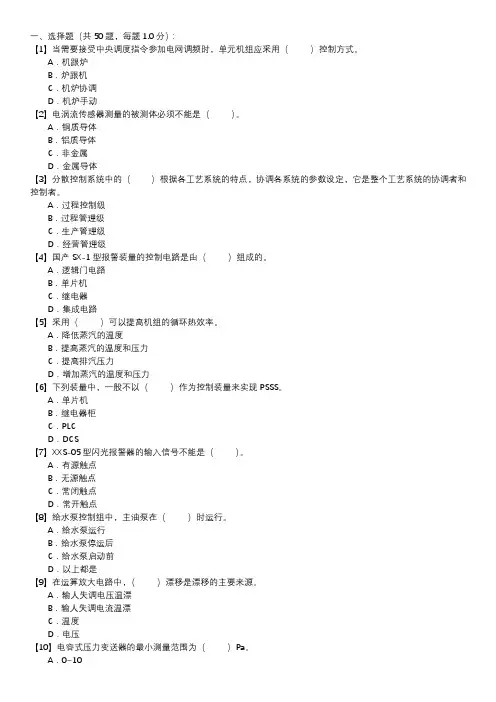

一、选择题（共 50 题，每题 1.0 分）：【1】当需要接受中央调度指令参加电网调频时，单元机组应采用（）控制方式。

A．机跟炉B．炉跟机C．机炉协调D．机炉手动【2】电涡流传感器测量的被测体必须不能是（）。

A．铜质导体B．铝质导体C．非金属D．金属导体【3】分散控制系统中的（）根据各工艺系统的特点，协调各系统的参数设定，它是整个工艺系统的协调者和控制者。

A．过程控制级B．过程管理级C．生产管理级D．经营管理级【4】国产SX-1型报警装量的控制电路是由（）组成的。

A．逻辑门电路B．单片机C．继电器D．集成电路【5】采用（）可以提高机组的循环热效率。

A．降低蒸汽的温度B．提高蒸汽的温度和压力C．提高排汽压力D．增加蒸汽的温度和压力【6】下列装量中，一般不以（）作为控制装量来实现PSSS。

A．单片机B．继电器柜C．PLCD．DCS【7】XXS-05型闪光报警器的输入信号不能是（）。

A．有源触点B．无源触点C．常闭触点D．常开触点【8】给水泵控制组中，主油泵在（）时运行。

A．给水泵运行B．给水泵停运后C．给水泵启动前D．以上都是【9】在运算放大电路中，（）漂移是漂移的主要来源。

A．输人失调电压温漂B．输人失调电流温漂C．温度D．电压【10】电容式压力变送器的最小测量范围为（）Pa。

A．0~10B．0~20C．0~24D．0~40【11】汽轮机轴向位移保护动作值与整定值之差，应不大于（）mm。

A．±0.01B．±0.1C．±0.2D．±0.5【12】下列（）不在全面质量管理内涵的包括之内。

A．具有先进的系统管理思想B．强调建立有效的质量体系C．其目的在于用户和社会受益D．其目的在于企业受益【13】影响锅炉水位电视监视系统清晰度的关键是（）。

A．牛眼式水位表B．水位表照明系统C．电视摄像机D．电视信号传输线【14】在带感性负载的可控硅直流整流电路中，与负载并联的二极管的作用是（）。

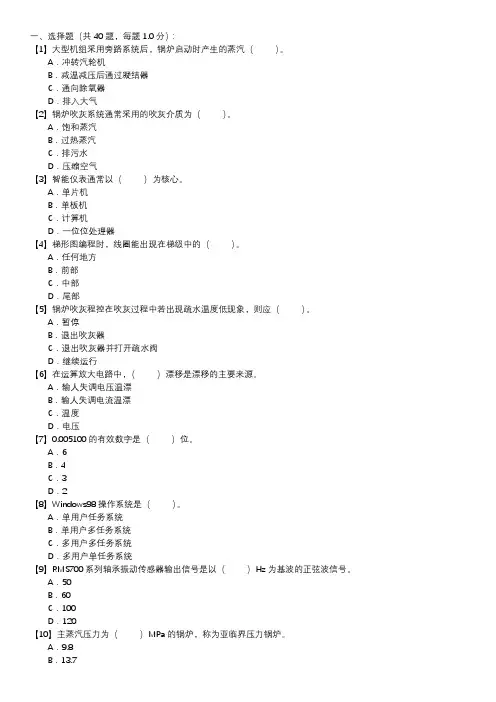

一、选择题（共 40 题，每题 1.0 分）：【1】大型机组采用旁路系统后，锅炉启动时产生的蒸汽（）。

A．冲转汽轮机B．减温减压后通过凝结器C．通向除氧器D．排入大气【2】锅炉吹灰系统通常采用的吹灰介质为（）。

A．饱和蒸汽B．过热蒸汽C．排污水D．压缩空气【3】智能仪表通常以（）为核心。

A．单片机B．单板机C．计算机D．一位位处理器【4】梯形图编程时，线圈能出现在梯级中的（）。

A．任何地方B．前部C．中部D．尾部【5】锅炉吹灰程控在吹灰过程中若出现疏水温度低现象，则应（）。

A．暂停B．退出吹灰器C．退出吹灰器并打开疏水阀D．继续运行【6】在运算放大电路中，（）漂移是漂移的主要来源。

A．输人失调电压温漂B．输人失调电流温漂C．温度D．电压【7】0.005100的有效数字是（）位。

A．6B．4C．3D．2【8】Windows98操作系统是（）。

A．单用户任务系统B．单用户多任务系统C．多用户多任务系统D．多用户单任务系统【9】RMS700系列轴承振动传感器输出信号是以（）Hz为基波的正弦波信号。

A．50B．60C．100D．120【10】主蒸汽压力为（）MPa的锅炉，称为亚临界压力锅炉。

D．25.5【11】在单元机组汽轮机跟随的主控系统中，汽轮机调节器采用（）信号，可使汽轮机调节阀的动作比较平稳。

A．实发功率B．功率指令C．蒸汽压力D．蒸汽流重【12】轴承与孔配合时，利用锤击法，则力要作用在（）上。

A．轴承B．孔C．外环D．内环【13】逻辑表达式L=（A+B）（A+C）的对偶表达式为（）。

A．L=（A+B．（A+C．D．L=AB+ACE．L=AB+ACF．L=AA+BC【14】测量轴承振动的绝对式振动传感器探头采用（）原理工作。

A．差动感应B．涡流效应C．差动磁敏D．电磁感应【15】关于炉膛火焰监视，下面说法正确的是（）。

A．FSSS系统与火焰电视监视系统共用火焰检测探头B．炉膛火焰场景潜望镜无需保护系统C．炉膛火焰监视系统的信号传输线传输的信号为视频信号D．炉膛火焰监视系统的信号传输线传输的信号为数字信号【16】在热工保护回路中，对同一热工信号进行检测，采用（）的拒动频率最高。

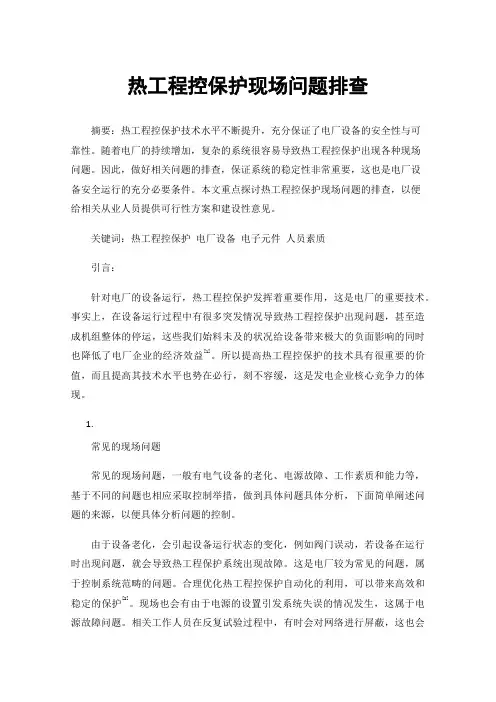

热工程控保护现场问题排查摘要：热工程控保护技术水平不断提升，充分保证了电厂设备的安全性与可靠性。

随着电厂的持续增加，复杂的系统很容易导致热工程控保护出现各种现场问题。

因此，做好相关问题的排查，保证系统的稳定性非常重要，这也是电厂设备安全运行的充分必要条件。

本文重点探讨热工程控保护现场问题的排查，以便给相关从业人员提供可行性方案和建设性意见。

关键词：热工程控保护电厂设备电子元件人员素质引言：针对电厂的设备运行，热工程控保护发挥着重要作用，这是电厂的重要技术。

事实上，在设备运行过程中有很多突发情况导致热工程控保护出现问题，甚至造成机组整体的停运，这些我们始料未及的状况给设备带来极大的负面影响的同时也降低了电厂企业的经济效益[1]。

所以提高热工程控保护的技术具有很重要的价值，而且提高其技术水平也势在必行，刻不容缓，这是发电企业核心竞争力的体现。

1.常见的现场问题常见的现场问题，一般有电气设备的老化、电源故障、工作素质和能力等，基于不同的问题也相应采取控制举措，做到具体问题具体分析，下面简单阐述问题的来源，以便具体分析问题的控制。

由于设备老化，会引起设备运行状态的变化，例如阀门误动，若设备在运行时出现问题，就会导致热工程保护系统出现故障。

这是电厂较为常见的问题，属于控制系统范畴的问题。

合理优化热工程控保护自动化的利用，可以带来高效和稳定的保护[2]。

现场也会有由于电源的设置引发系统失误的情况发生，这属于电源故障问题。

相关工作人员在反复试验过程中，有时会对网络进行屏蔽，这也会引起电气机组的整体停工。

热工程控保护在开发、设计、调试、使用的过程都要求相关专业人才的参与。

然而，相关从业人员的责任心以及相关的专业能力是个变量，由于人为的原因，也会带来相关事故的发生，这属于人员问题。

1.常见问题的控制举措热工程控保护的系统中每个参数都是有关联的，也是相互作用的，任何一个参数的变化，都可能会致使所有参数发生改变，进而导致保护系统相关信息传达出现偏差，进而造成热工程控保护系统出现故障。

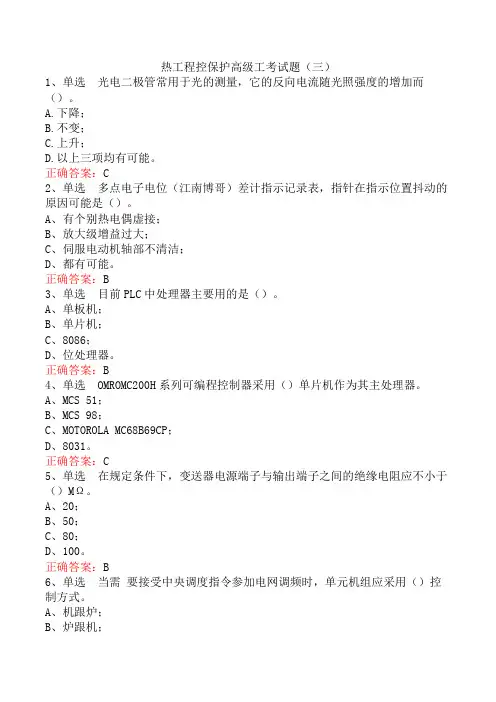

热工程控保护高级工考试题（三）1、单选光电二极管常用于光的测量，它的反向电流随光照强度的增加而（）。

A.下降；B.不变；C.上升；D.以上三项均有可能。

正确答案：C2、单选多点电子电位（江南博哥）差计指示记录表，指针在指示位置抖动的原因可能是（）。

A、有个别热电偶虚接；B、放大级增益过大；C、伺服电动机轴部不清洁；D、都有可能。

正确答案：B3、单选目前PLC中处理器主要用的是（）。

A、单板机；B、单片机；C、8086；D、位处理器。

正确答案：B4、单选OMROMC200H系列可编程控制器采用（）单片机作为其主处理器。

A、MCS 51；B、MCS 98；C、MOTOROLA MC68B69CP；D、8031。

正确答案：C5、单选在规定条件下，变送器电源端子与输出端子之间的绝缘电阻应不小于（）MΩ。

A、20；B、50；C、80；D、100。

正确答案：B6、单选当需要接受中央调度指令参加电网调频时，单元机组应采用（）控制方式。

A、机跟炉；B、炉跟机；C、机炉协调；D、机炉手动。

正确答案：C7、问答题DEH调门伺服回路包括哪些部分？正确答案：包括VCC卡（凸轮特性、功放部分、LVDT高选部分）、伺服阀油动机、LVDT位移变送器三大部分。

8、单选汽轮机轴向位移保护动作值与整定值之差，应不大于（）mm。

A、±0.01；B、±0.1；C、±0.2；D、±0.5。

正确答案：B9、问答题汽轮机为什么设置抽汽逆止门保护，怎样进行保护？正确答案：汽轮机一般都有多级抽汽、供给热力系统的加热器、除氧器。

当机组跳闸、汽轮机主汽门关闭时，热力系统中大量蒸汽合流至汽轮机，造成汽轮机超速。

为防止超速，当主汽门和调门关闭后，应立即关闭抽汽逆止门。

10、单选在三相对称正弦交流电路中，线电流的大小为相电流的（）倍。

A.1B.1.414C.1.732D.1.732或1正确答案：D11、问答题转速输入信号正常，但CRT无转速指示的原因？正确答案：（1）MCP测速通道故障；（2）端子板到MCP板的电缆线信号开路；（3）MCP板在总线板上插脚有开路；（4）计算机内转速采样被禁止。

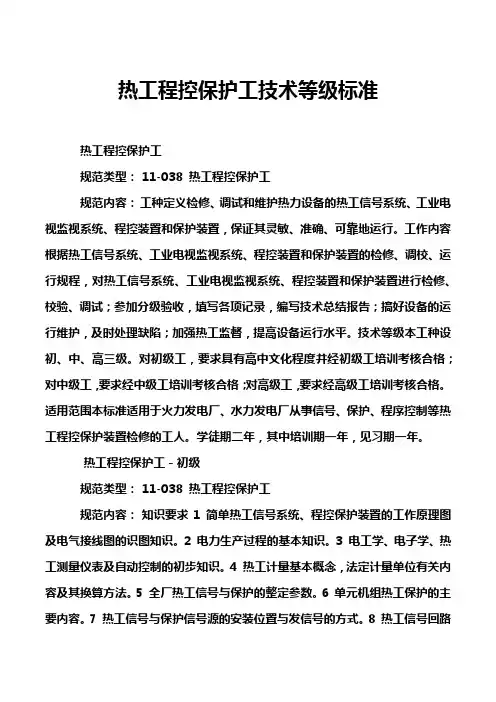

热工程控保护工技术等级标准热工程控保护工规范类型： 11-038 热工程控保护工规范内容：工种定义检修、调试和维护热力设备的热工信号系统、工业电视监视系统、程控装置和保护装置，保证其灵敏、准确、可靠地运行。

工作内容根据热工信号系统、工业电视监视系统、程控装置和保护装置的检修、调校、运行规程，对热工信号系统、工业电视监视系统、程控装置和保护装置进行检修、校验、调试；参加分级验收，填写各项记录，编写技术总结报告；搞好设备的运行维护，及时处理缺陷；加强热工监督，提高设备运行水平。

技术等级本工种设初、中、高三级。

对初级工，要求具有高中文化程度并经初级工培训考核合格；对中级工，要求经中级工培训考核合格；对高级工，要求经高级工培训考核合格。

适用范围本标准适用于火力发电厂、水力发电厂从事信号、保护、程序控制等热工程控保护装置检修的工人。

学徒期二年，其中培训期一年，见习期一年。

热工程控保护工－初级规范类型： 11-038 热工程控保护工规范内容：知识要求1 简单热工信号系统、程控保护装置的工作原理图及电气接线图的识图知识。

2 电力生产过程的基本知识。

3 电工学、电子学、热工测量仪表及自动控制的初步知识。

4 热工计量基本概念，法定计量单位有关内容及其换算方法。

5 全厂热工信号与保护的整定参数。

6 单元机组热工保护的主要内容。

7 热工信号与保护信号源的安装位置与发信号的方式。

8 热工信号回路工作原理及调试方法。

9 本岗位程控、保护装置的结构、工作原理、安装位置、调试方法及一般故障的处理方法。

10 热工信号、程控与保护装置的安装、管路电缆敷设、台盘配线的一般工艺要求。

11 专业技术规程、热工监督制度中与本岗位有关条文的规定。

12 常用校验设备、仪器和工具的名称、型号、结构、使用规则及维护、保养知识。

13 常用原材料及备品备件的规格、用途和保管方法。

14 一般电子元器件的性能及鉴别方法。

15 《电力工业技术管理法规》、《电业安全工作规程》、《电业事故调查舰程》及消防规程中与本岗位有关条文的规定。

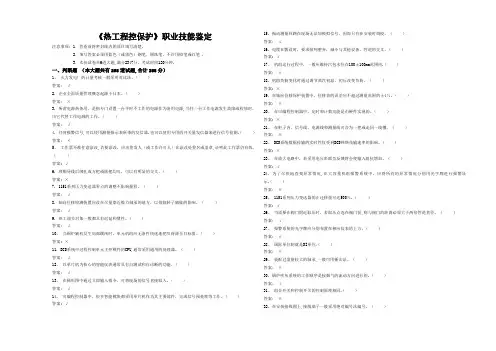

《热工程控保护》职业技能鉴定注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 .3．本份试卷共6道大题,满分2347分，考试时间120分钟.一、判断题（本大题共有258道试题,合计258分）1。

火力发电厂的计量考核一般采用对比法。

( )答案：√2. 企业全面质量管理概念起源于日本。

( ）答案：×3. 所谓电源热备用，是指专门设置一台平时不工作的电源作为备用电源,当任一台工作电源发生故障或检修时，由它代替工作电源的工作。

( ）答案：√4. 任何报警信号,可以使用测量指示表所带的发信器，也可以使用专用的开关量发信器来进行信号检测。

（）答案：×5。

工作票不准任意涂改,若要涂改，应由签发人（或工作许可人）在涂改处签名或盖章,证明此工作票仍有效.（）答案: √6. 理顺导线后绑扎成方把或圆把均可，可以有明显的交叉。

( ）答案: ×7. 1151系列压力变送器零点的调整不影响量程。

（）答案：√8. 轴向位移检测装置应设在尽量靠近推力轴承的地方，以排除转子膨胀的影响。

（）答案：√9. 热工调节对象一般都具有迟延和惯性。

( )答案：√10。

当锅炉辅机发生局部跳闸时，单元机组应无条件快速地把负荷降至目标值。

( ）答案: ×11. DCS系统中过程控制单元主控模件的CPU,通常采用通用的处理器。

（ )答案：√12。

以单片机为核心的智能仪表通常具有自测试和自诊断的功能。

( )答案：√13。

在梯形图中通过立即输入指令，可将现场的信号直接取入。

( )答案：√14。

可编程控制器中，很多智能模块都采用单片机作为其主要部件，完成信号预处理等工作。

( )答案: √15. 振动测量回路在现场无法加模拟信号，因而只有在安装时调校。

（ )答案：√16. 电缆在敷设时，要求排列整齐，减小与其他设备、管道的交叉。

( ）答案: √17。

机组运行过程中，一般应维持汽包水位在100±100mm范围内.( )答案：×18. 机组负荷变化时通过调节蒸汽初温、初压改变负荷。

热工程控保护工技术等级标准热工程控保护工规范类型： 11-038 热工程控保护工规范内容：工种定义检修、调试和维护热力设备的热工信号系统、工业电视监视系统、程控装置和保护装置，保证其灵敏、准确、可靠地运行。

工作内容根据热工信号系统、工业电视监视系统、程控装置和保护装置的检修、调校、运行规程，对热工信号系统、工业电视监视系统、程控装置和保护装置进行检修、校验、调试；参加分级验收，填写各项记录，编写技术总结报告；搞好设备的运行维护，及时处理缺陷；加强热工监督，提高设备运行水平。

技术等级本工种设初、中、高三级。

对初级工，要求具有高中文化程度并经初级工培训考核合格；对中级工，要求经中级工培训考核合格；对高级工，要求经高级工培训考核合格。

适用范围本标准适用于火力发电厂、水力发电厂从事信号、保护、程序控制等热工程控保护装置检修的工人。

学徒期二年，其中培训期一年，见习期一年。

热工程控保护工－初级规范类型： 11-038 热工程控保护工规范内容：知识要求1 简单热工信号系统、程控保护装置的工作原理图及电气接线图的识图知识。

2 电力生产过程的基本知识。

3 电工学、电子学、热工测量仪表及自动控制的初步知识。

4 热工计量基本概念，法定计量单位有关内容及其换算方法。

5 全厂热工信号与保护的整定参数。

6 单元机组热工保护的主要内容。

7 热工信号与保护信号源的安装位置与发信号的方式。

8 热工信号回路工作原理及调试方法。

9 本岗位程控、保护装置的结构、工作原理、安装位置、调试方法及一般故障的处理方法。

10 热工信号、程控与保护装置的安装、管路电缆敷设、台盘配线的一般工艺要求。

11 专业技术规程、热工监督制度中与本岗位有关条文的规定。

12 常用校验设备、仪器和工具的名称、型号、结构、使用规则及维护、保养知识。

13 常用原材料及备品备件的规格、用途和保管方法。

14 一般电子元器件的性能及鉴别方法。

15 《电力工业技术管理法规》、《电业安全工作规程》、《电业事故调查舰程》及消防规程中与本岗位有关条文的规定。

热工程控保护中级工题库知识点（三）1、单选凝汽式发电机组进行热能和机械能转换时采用的热力循环是（）。

A、正向卡诺循环；B、逆向卡诺循环；C、郎肯循环；D、蒸汽燃汽联合循环。

正确答案：C（江南博哥）2、单选在WINDOWS95系统中，用（）可关闭当前的应用程序。

A、ALT＋F4；B、ALT＋F8；C、ALT＋F10；D、ALT＋F12。

正确答案：A3、单选选择表示温度不对的写法（）。

A.20摄氏度；B.20℃；C.摄氏20度；D.20K。

正确答案：C4、单选不可以在台虎钳上工作的工具是（）。

A、大锤；B、手锤；C、粗刀；D、钢锯。

正确答案：A5、单选测量轴承振动的探头采用（）原理工作。

A、差动感应；B、涡流效应；C、差动磁敏；D、电磁感应。

正确答案：D6、单选热工控制图中，同一个仪表或电气设备在不同类型的图纸上，所用的图形符号（）。

A.应一样B.可随意C.原则上应一样D.按各类图纸规定正确答案：B7、单选一般PLC的电源模块不能接受（）的输入。

A、220V；AC；B、110V；AC；C、24V；DC；D、5V；DC。

正确答案：D8、单选下列（）应该作为电动给水泵启动的闭锁条件。

A、润滑油压低于某一定值；B、出口母管压力不正常；C、出口阀关到位行程信号；D、出口阀门开到位行程信号。

正确答案：A9、单选锅炉对流过热器布置应当（）。

A、顺流；B、逆流；C、高温段顺流，低温段逆流；D、低温段顺流，高温段逆流。

正确答案：C10、单选在工件上钻孔时，钻头与工件不断摩擦产生切削热，这会导致钻头（）。

A、淬火；B、退火；C、断裂；D、都不对。

正确答案：B11、单选当机组发生（）时，应进行负荷返回（RUNBACK）。

A、一台送风机跳闸；B、一台引风机跳闸；C、一台空预器跳闸D、以上都对。

正确答案：D12、单选电缆与热表面平行敷设时的间距应大于（）mm。

A、100；B、200；C、300；D、400。

正确答案：C13、单选在锅炉定期排污过程中，当汽包水位（）时应停止排污并立即关闭总门。

热⼯程控保护⼯试题库热⼯程控保护⼯试题⼀、填空题1、旁路系统的主要被调量是温度和压⼒。

2、热⼒发电⼚中的汽机和锅炉联合运⾏时，有母管制和单元制两种不同的原则性热⼒系统。

3、发电⼚热⼯过程⾃动控制包括⾃动检测、顺序控制、⾃动保护、⾃动控制。

4、汽温全程控制系统包括过热蒸汽温度和再热蒸汽温度全程控制系统5、对PI调节器⽽⾔，⽐例作⽤是保证系统稳定的主要因素，积分作⽤总是使稳定性降低。

6、全程控制系统是指在启停过程和正常运⾏时均能实现⾃动控制的控制系统。

7、在单、三冲量的给⽔全程控制系统中，在单冲量和三冲量进⾏切换的同时，还要进给⽔调节阀的切换。

8、DEH装置控制⽅式中，单阀控制指的是对所有⾼压调门进⾏同步控制。

9、任何情况下，只要转速⼤于103%则关闭⾼、中压调门。

10、DEH液压系统采⽤的油为⾼压抗燃油。

11、⽣产⼚房内外的电缆，在进⼊控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，必须⽤防⽕材料严密封堵。

12、热量传递的3种基本⽅式是：导热、对流和辐射。

13、DCS最常⽤的⽹络拓扑结构有星形、总线形、环形。

14、屏蔽层应⼀端接地，另⼀端浮空。

15、测振传感器的原理不同可以分成为接触式和⾮接触式两类16、接触式振动传感器有感应式和压电式；⾮接触式振动传感器有电容式、电感式和电涡流式17、旁路控制系统有两⽅⾯功能，⼀个功能为⾃动调节功能。

另⼀个功能为⾃动保护功能。

18、汽轮机轴向位移测量系统由传感器、信号转换器、位移监视器组成19、PR6422~PR6424型传感器是根据涡流效应原理⼯作的。

由CON010信号转换器中的⾼频振荡器向传感器的测量线圈提供激磁电流，测量线圈产⽣⾼频磁通，使传感器对⾯的⾦属被测量件的表⾯感应出电涡流，当两者间的距离变化时，被测量件内的电涡流将随之⽽变，从⽽使测量线圈的电感量改变。

20、被控的⽣产设备或⽣产过程称为调节对象。

21、所谓顺序控制，是根据⽣产过程的要求，按照⼀定的⼯艺流程，对开关量进⾏逻辑运算的控制。

热工程控保护高级工考试条件-概述说明以及解释1.引言1.1 概述热工程控保护高级工是一项重要的技术职业，其考试条件的确立对于确保其专业能力和工作质量具有重要意义。

控保护高级工作作为热工程领域的关键职业，主要负责热工程设备的运行、监控和维护。

因此，为了确保控保护高级工能够胜任工作，以及保证设备的安全、高效运行，考试条件的规范性和科学性显得尤为重要。

热工程控保护高级工考试条件的制定需基于对岗位职责和工作特点的全面了解。

控保护高级工作通常涉及到火力发电厂、热电联供系统以及其他热工程领域，其职责包括负责设备的操作、调试、检修和维护等，以确保热工程设备的正常运行和安全性。

在制定考试条件时，需要考虑到控保护高级工作需要具备的知识、技能和能力。

从知识层面上看，控保护高级工应该具备扎实的热工程理论基础，掌握热工程设备的工作原理、操作要点和故障处理方法等。

此外，还需要了解相关法律法规和安全操作规程，具备应急处理和事故预防能力。

技能层面上，控保护高级工需要具备设备操作和维护的实际技能，能熟练运用各种设备和仪器，进行操作和维修。

同时，具备解决设备故障和应对突发情况的能力，保障设备运行的稳定性和安全性。

此外，控保护高级工还应具备良好的团队合作精神和沟通能力，能够与其他人员协作完成工作任务。

考试条件的规范性和科学性对于控保护高级工作的甄选和评估至关重要。

仅通过苛刻的理论考试或机械的实际操作考核，无法全面了解控保护高级工的工作能力和综合素质。

因此，综合考核方法在制定考试条件中应该得到充分应用。

例如，除了理论考试外，可以组织实际操作考核，模拟真实工作环境，考察控保护高级工在设备操作和故障处理方面的能力。

此外，还可以通过面试、综合评价等方式，对控保护高级工的综合素质进行评估。

总之，热工程控保护高级工考试条件的制定应该建立在丰富的理论知识和实践技能的基础上，充分考虑工作职责和特点，综合运用各种考核方法，确保评估的准确性和科学性。

热工程控保护考试考点巩固三1、填空题氧气瓶应放在安全可靠、气温适宜的地方，不可（）。

正确答案：倒置2、问答题为什么大中型直流电动机不允许直接启动？启动时一般采用哪些方法？正确答案：直流电动机直接启动（江南博哥）时，因启动瞬间反电动势为零，故启动电流为端电压除以电枢电阻。

因电枢电阻较小，所以直接启动时起动电流一般为额定电流的10～20倍，如此大的电流会对电动机本身、电网、机械传动系统产生非常大的危害，甚至毁坏电动机。

一般采用降压启动和电枢回路串电阻起动两种方式。

3、填空题冬季巡检伴热电缆时，不仅巡检（）内的伴热情况，也要巡检（）的伴热情况。

正确答案：变送器柜、变送器取样管4、填空题接口电路通常分为（）接口和（）接口。

正确答案：并行；串行5、填空题可控硅是可控整流器、逆变换容器、无触点交流开关的主要器件，具有调节方便、（）、（）等优点。

正确答案：开断迅速；无电火花6、问答题MEH控制系统有几种运行方式？其转速范围是多少？正确答案：MEH控制系统有手动、转速自动、锅炉自动三种运行方式。

转速范围：手动0-600r/min；转速自动600-3100r/min；锅炉自动3100-5750r/min。

7、问答题在DCS中，SCS系统的调试工作应达到什么目的？正确答案：（1）确保所有SCS子系统所属的控制回路接线正确，信号正常，符合技术规范的要求。

（2）确保所有SCS子系统所属的控制系统硬件符合技术要求。

（3）确保所有SCS子系统所属的控制系统软件功能正确，控制逻辑符合生产工艺运行的实际要求。

（4）确保所有SCS子系统所属的操作画面符合技术要求，功能正常。

8、问答题什么是汽轮机组的汽耗率和热耗率？正确答案：汽耗量指汽轮机每小时消耗的蒸汽量D，每千瓦小时消耗的蒸汽量称为汽耗率d［kg／（kW²h）］。

汽轮发电机组每发1kW²h电所消耗的热量称为热耗率q［kJ／（kW²h）］。

9、问答题分析仪表输出压力不稳定或有脉动的原因？正确答案：1）输出气路有严重漏气。

热工程控保护-技能鉴定Ⅸ-论述题【1】画出朗肯循环图并说明各个过程。

答案略【2】当单元机组发生带有全局性影响的事故时，可采用哪几类保护方式来确保机组的安全？可以采用三类保护方式来确保单元机组的安全。

（1）主燃料跳闸保护（即MFT），当机组发生全局性的危险事故时，该保护动作。

（2）机组快速甩负荷（即FCB），当单元机组的锅炉运行正常，而机、电方面发生事故时，该保护投入运行。

若FCB不成功，则导致MFT动作。

（3）辅机故障减负荷（即RB），当单元机组锅炉的主要辅机发生局部重大故障，而汽轮机和发电机正常时，RB投入，使机组减负荷。

【3】在梯形图设计过程中应注要遵守哪些规则？应主要遵守下列规则：（1）触点应画在水平线上，不能画在垂直线上。

（2）不包含触点的分支应放在垂直方向，不可放在水平位置。

（3）线圈即输出部分，应画在梯形的最右边。

（4）梯形图编程时，必须按从左至右、自上而下的原则进行。

（5）注意程序简洁，结构清晰。

【4】请说出电涡流传感器的结构和工作原理。

当线圈通过高频电流i时，线圈周围产生高频磁场，该磁场作用于金属体，但由于趋肤效应，不能透过具有一定厚度的金属体，而仅作用于金属表面的薄层内。

在交流磁场的作用下金属表面产生了感应电流即为涡流。

感应电流也产生一个交变磁场并反作用于线圈上，其方向与线圈原磁场的方向相反。

这两个磁场相互叠加，就改变了原线圈的阻抗Z（改变其电感的大小），Z的变化仅与金属导体的电阻率ρ、导磁率μ、激励电流强度i、频率ƒ、线圈的几何形状r以及线圈与金属导体之间的距离d有关。

线圈的阻抗可用如下函数式表示Z=F（ρ、μ、i、ƒ、d）。

当被测对象的材料一定时，ρ、μ为常数，仪表中的i、ƒ、d也为定值，于是Z就成为距离d的单值函数。

【5】为了保证热工仪表及控制装置的检修质量，一般应在检修工作结束以后做哪些检查、监督工作（与程控保护相关部分）?（1）热工仪表及控制装置检修后，热工车间应严格按有关规程和规定进行分级验收，并对检修质量作出评定。

一、选择题(共50题)1(La2A2051).具有多媒体功能的微机系统常用CD-ROM作为外存储器。

CD-ROM是( )。

(A)只读存储器；(B)只读硬盘；(C)只读光盘；(D)只读大容量软盘。

答案:C2(La2A3052).在MCS51系列单片机中, 4个I／O口, 其中( )口是双重功能口。

(A)P0；(B)P1；(C)P2；(D)P3。

答案:D3(La2A3053).利用8155芯片作为8031单片机的I／O口扩展, 它可为系统提供( )位I／O 线。

(A)14；(B)12；(C)16；(D)22。

答案:D4(La2A3054).MCS-51系列单片机外引脚可构成三种总线结构, 地址总线由P0和( )口提供。

(A)P1；(B)P2；(C)P3；(D)无。

答案:B5(La2A3055).Windows98操作系统是( )。

(A)单用户任务系统；(B)单用户多任务系统；(C)多用户多任务系统；(D)多用户单任务系统。

答案:B6(Lb2A1133).锅炉运行时, 炉膛可能产生瞬时的压力波动。

为了抑制由此而产生的误动作, 可在炉膛压力检测时增加( )环节。

(A)阻尼；(B)迟延；(C)前馈；(D)以上答案都对。

答案:A7(Lb2A2134).所谓二线制变送器是指( )。

(A)电源线与信号线共用；(B)取消变送器工作电源；(C)取消变送器信号线；(D)其他。

答案:A8(Lb2A2135).炉膛火焰电视监视系统的检测部件需具有控制保护系统, 其主要作用是( )。

(A)超温保护；(B)控制通风；(C)吹扫；(D)控制方向。

答案:A9(Lb2A3136).在单元机组汽轮机跟随的主控系统中, 汽轮机调节器采用( )信号, 可使汽轮机调节阀的动作比较平稳。

(A)实发功率；(B)功率指令；(C)蒸汽压力；(D)蒸汽流量。

答案:A10(Lb2A3137).分散控制系统中的( )根据各工艺系统的特点, 协调各系统的参数设定, 它是整个工艺系统的协调者和控制者。
