中空(大直径)注浆锚杆应用范围：1. 径向加固：中空锚杆代替传统砂浆锚杆用于径向加固，可以彻底解决传统砂浆锚杆施工工艺过程中注浆不饱满，无法实现压力注浆等诸多缺陷，确保工程质量。

2. 边坡加固：用中空锚杆加固不稳定边坡，不但工艺简单，成本低廉，而且施工方便快捷，效果显著。

3. 基坑支护：建筑物的基坑加固采用中空锚杆，不但工艺简单，而且可实现压力注浆，改良基坑围岩条件。

结构：中空锚杆由中空全螺纹杆体、锚头、止浆塞、垫板、螺母等组成，它的每一个部件都是为了最大限度地保证注浆时充填饱满、密实，砂浆可以在高达数十公斤（具体参数以设计为准）在压力作用下渗透进围岩裂，并且可以方便地安装垫板、螺母。

产品特点：1. 中空设计，使锚杆实现了注浆管的功能，避免了传统施工工艺注浆管拔出时造成的砂浆流失。

2. 注浆饱满，并可实现压力注浆，提高工程质量。

3. 由于各配件的作用，杆体的居中性很好，砂浆可以将锚杆体全长包裹，避免了锈蚀的危险，达到长期支护的目的。

4. 安装方便，不需现场加工螺纹，就可方便地安设垫板、螺母。

5. 结合配套的锚杆专用注浆泵和注浆工艺，是目前国内唯一彻底解决了传统锚固支护诸多问题的锚固体系。

应用范围：1. 公路、铁路、隧道支护。

2. 边坡支护用中空注浆锚杆加固不稳定边坡，不但工艺简单、成本低廉，而且施工方便快捷，效果显著。

3. 基坑支护建筑物的基坑加固采用中空注浆锚杆，不但工艺简单，而且可实现压力注浆，改良基坑围岩条件。

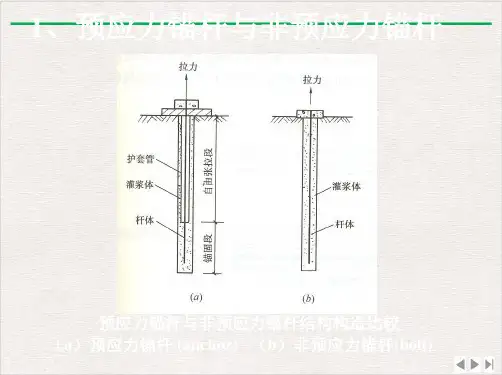

技术参数：我们按常规标准提供如下表：预应力(涨壳)锚杆随着高层，超高层建筑及地下空间开发利用的迅速发展，基坑支护成为重要的分项工程，预应力锚杆应用日趋广泛。

该技术可有效的限制基坑土壁侧位移，能保证紧临基坑建筑物的安全。

特点：操作简单，使用方便，保证预应力施加能及时进行。

主动张拉，预应力可达50KN,并可实现适当的超张拉。

利用常规工具，单人即可控制。

通过中空杆体实现高压注浆、通过滲透加固围岩。

隧道施工锚杆（索）一、锚杆（索）的作用和种类1.锚杆（索）的作用锚杆（索）是用金属或其他高抗拉性能的材料制作的一种杆（索）状构件，它是使用某些机械装置或黏结介质，通过一定的施工操作，安设在隧道及地下工程的围岩中，利用锚杆（索）的灌浆黏结作用和拉结作用，增强围岩的强度和抗变形能力，从而提高围岩的自稳能力，实现围岩加固的工程措施。

锚杆（索）支护作为一种常规的支护手段，它在技术、经济方面的优越性和对多种不同地质条件的适应性，使其在建筑领域尤其是在地下工程中得到了广泛应用和迅速发展。

2.锚杆的种类（1）按锚杆对围岩加固的区域来分，可分为系统锚杆、局部锚杆和超前锚杆三种。

系统锚杆强调的是联合作用，即群锚效应；局部锚杆强调的是对围岩的局部加固作用；超前锚杆强调的是支护的超前性。

（2）按在岩体中的锚固形式来分，锚杆可分为以下几种：①全长黏结式；②端头锚固式；③混合式。

二、普通（或早强）水泥砂浆锚杆（锚管）1.构造组成普通水泥砂浆锚杆，是以普通水泥砂浆作为黏结剂的全长黏结式锚杆，因其安装工艺简单，锚固效果好，安装质量易于保证，是隧道工程中常用的锚杆。

设计要求：Ⅲ级以上围岩，锚杆抗拔力不小于80 kN；Ⅳ、Ⅴ级围岩，锚杆抗拔力不小于100 kN。

2.设计、施工要点（1）杆体材料宜用HRB335钢筋，较少采用HBP235钢筋，直径以14～22 mm 为宜，长度为3.5 m，为增加锚固力，杆体内端可劈口叉开。

（2）水泥一般选用普通硅酸盐水泥，砂子粒径不大于3 mm，并过筛。

（3）砂浆强度等级不低于M20；水泥、砂、水的配合比一般为1∶（1～1.5）∶（0.45～0.5）。

（4）钻孔应符合下列要求：孔径应与杆径配合，一般孔径比杆径大15 mm，采用先插杆体后注浆施工时，孔径应比先注浆后插杆体施工的孔径要大一些，这主要是考虑到注浆管和排气管占用了部分空间。

孔位允许偏差为±（15～20）mm；孔深允许偏差为±50 mm。
