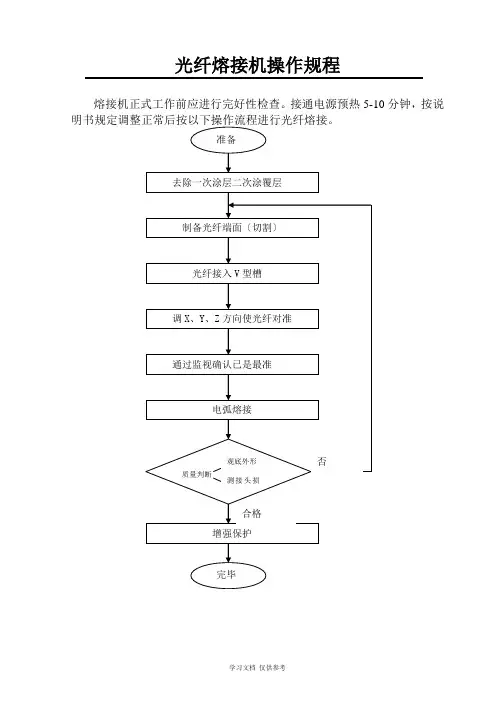

光纤熔接机操作规程熔接机正式工作前应进行完好性检查。
接通电源预热5-10分钟，按说1、目的：对施工过程中直接影响工程质量的施工设备进行控制，确保工程到达规定的技术要求。
2、适用范围：适用本公司工程施工设备的管理。
3、职责：工程部负责设备包括：施工设备、辅具的管理。
4、工作程序：4.1 根据工程施工需求而需新配置的设备，经总经理批准后才能采购，综合部必须按规定要求进行采购，工程部组织安装调试，《填写设备验收报告》，合格后建卡、立帐。
4.2 做好设备的登记工作，建立“设备台帐”。
设备要有专人保管和使用，关键设备要有安全操作规程。
要不断提高操作人员的操作水平，做到“四懂三会”〔懂原理、懂结构、懂用途、懂性能、会操作、会维护、会排除一般障碍〕。
工程部根据本公司设备使用的规律工程部安排设备的周保和定期保养。
定期保养每年一次，《设备年度保养计划》应安排在工程淡季或节假日，并填写《设备/维护保养记录》；设备的周保由操作人员按《设备日常保养记录表》的保养项目进行，使设备处于良好状态，充分发挥设备的施工能力。
当发生设备故障时，应保护好现场，由有关责任部门进行事故调查分析，作出处理意见，坚持做到“三不放过”的原则：不查清事故原因不放过；责任者和职工没有受到教育不放过；没有防范和预防措施不放过。
对事故的责任者，要分责任大小作出处理，并把处理意见报告工程部，经最高管理者批准后实施。
检修中的设备需挂红色检修牌，并填好《设备/维护保养记录》。
设备每正常使用三年应安排大修一次，设备本身配置的监视仪表发现异常或损坏时应及时更换，在设备安排大修时监视仪表应同时送检。
凡设备的转移、封存或报废需由施工管理部门提出申请、技术部门审核、报最高管理者批准后方可执行。
封存和报废的设备要作好标识，在“设备台帐”中注明原因和情况。
报废的设备需挂黑色报废牌。
一．总则1.仓库管理是企业管理的重要环节。
搞好仓库物品管理，必须贯彻施工和节约并重的原则，正确处理好供、管、用的关系，做到合理储备、降低消耗、物尽其用，提高企业经济效益。

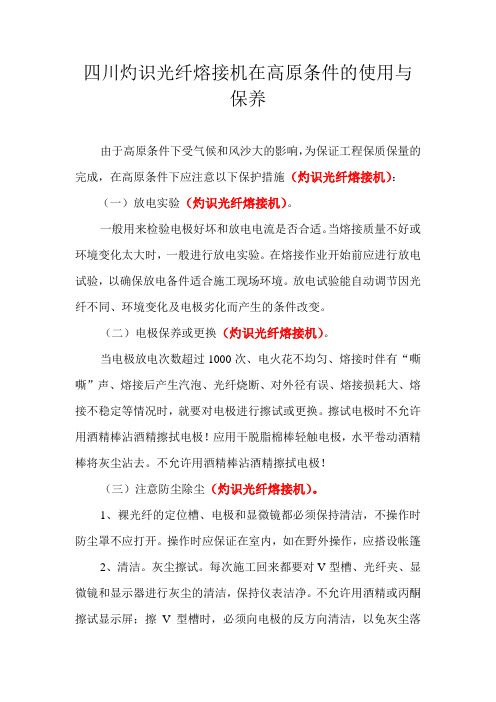

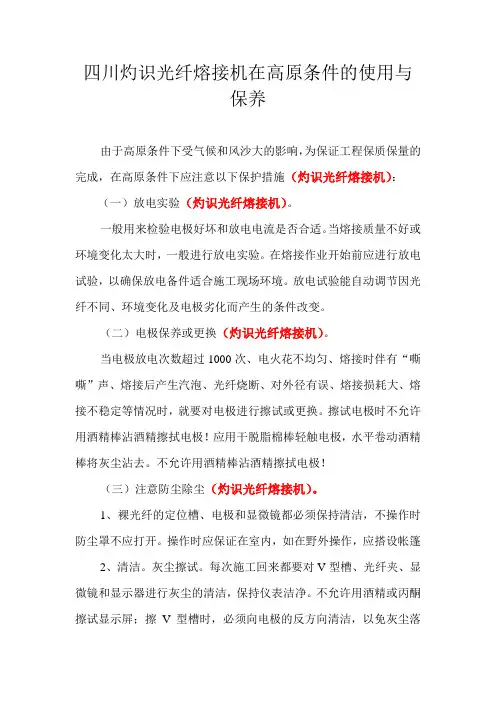

四川灼识光纤熔接机在高原条件的使用与保养由于高原条件下受气候和风沙大的影响，为保证工程保质保量的完成，在高原条件下应注意以下保护措施（灼识光纤熔接机）：（一）放电实验（灼识光纤熔接机）。
一般用来检验电极好坏和放电电流是否合适。
当熔接质量不好或环境变化太大时，一般进行放电实验。
在熔接作业开始前应进行放电试验，以确保放电备件适合施工现场环境。
放电试验能自动调节因光纤不同、环境变化及电极劣化而产生的条件改变。
（二）电极保养或更换（灼识光纤熔接机）。
当电极放电次数超过1000次、电火花不均匀、熔接时伴有“嘶嘶”声、熔接后产生汽泡、光纤烧断、对外径有误、熔接损耗大、熔接不稳定等情况时，就要对电极进行擦试或更换。
擦试电极时不允许用酒精棒沾酒精擦拭电极！应用干脱脂棉棒轻触电极，水平卷动酒精棒将灰尘沾去。
不允许用酒精棒沾酒精擦拭电极！（三）注意防尘除尘（灼识光纤熔接机）。
1、裸光纤的定位槽、电极和显微镜都必须保持清洁，不操作时防尘罩不应打开。
操作时应保证在室内，如在野外操作，应搭设帐篷2、清洁。
灰尘擦试。
每次施工回来都要对V型槽、光纤夹、显微镜和显示器进行灰尘的清洁，保持仪表洁净。
不允许用酒精或丙酮擦试显示屏；擦V型槽时，必须向电极的反方向清洁，以免灰尘落入摄头。
（四）：注意保温防潮（灼识光纤熔接机）熔纤机的工作条件：工作条件：温度为0~+40°c;极限温度为-10~+50°c;工作温度为90%RH以下（不结露）；贮存温度-20~+60°c；贮存温度为不结露；气压范围为0~3500M(海拔)。
（参照AV6491A型光纤熔接机），其余根据机型不同，参数也不同。
在室内或帐篷内应该准备一个计量表对气温和湿度实时监测，在低于工作条件的情况下应准备保温材料来对机器进行保温。
高潮湿季节，应经常开机，且机箱内应放入干燥剂，以防止显微镜头霉变。
（五）高原用电（灼识光纤熔接机）由于受高原气候的影响不能使用一般的发电机，所以应准备适用于高原气候的专用发电机。
光纤熔接机操作程序操作步骤：1．接通电源后开机2．检查/设定融接条件3．将热保护套管穿入需熔接的光纤4．去除光纤被覆5．清洁裸光纤6．切断光纤7．放置光纤8．按SET按钮开始自动融接9．检查熔接结果、推定融接损耗10．取出熔好的光纤，将热保护套管移至融接点11．加热补强（如未使用热保护套管，此项不做）12．取出熔接和加强完毕的光纤13．光纤熔接完成后关机即光纤熔接机处于关机状态风险控制（1）、清洁，光纤熔接机的内外，光纤的本身，重要的就是V型槽，光纤压脚等部位。
（2）、切割时，保证切割端面89°±1°，近似垂直，在把切好的光纤放在指定位置的过程中，光纤的端面不要接触任何地方，碰到则需要我们重新清洁、切割：强调先清洁后切割！（3）、放光纤在其位置时，不要太远也不要太近，1/2处，熟练程度！（4）、在熔接的整个过程中，不要打开防风盖（5）、不要在激光器工作时用眼睛注视光纤端面，防止激光打伤眼镜。
（6）、整理工具时，注意碎光纤头，防止危险，光纤是玻璃丝，很细而且很硬应急措施：1、为保证低损耗、高强度的融接，请在融接准备时首先将光纤清洁干净，并尽可能精确地切断光纤。
光纤融接机是精密仪器，为获得良好的接续效果，请在清洁的环境中小心使用。
温度和湿度条件对于融接质量的稳定十分重要。
2、小心使用光纤，因为光纤极易刺破皮肤并折断。
切断光纤时，请勿随处丢弃碎纤。
保证融接机和切割刀周围清洁整齐。
3、在融接作业开始前应进行放电试验，以确保放电条件适合施工现场环境。
放电试验能自动调节因光纤不同、环境变化及电极劣化而产生的条件改变。
4、融接机应远离易燃易爆气体。
气体易在通风不良的隧道或人多处聚集，请按要求进行各项试验、清洁及通风操作。
5、万一光时域反射仪冒烟、有异味或有漏电情况，请马上切断电源与相关人员联系。
Optical Fiber Fusion Splicer光纤熔接机-------使用手册------目录1.概述 (7)2.产品特性 (7)3.技术指标 (8)4.面板、界面说明 (9)4.1仪表接口 (9)4.2按键板及按键定义 (10)4.2.1按键板 (10)4.2.2按键定义 (10)4.3常见软件界面说明 (11)4.3.1主界面 (11)4.3.2菜单界面 (11)5.软件操作指南 (14)5.1开关机 (14)5.2液晶亮度 (14)5.3时间设置 (14)5.4熔接参数文件相关操作 (15)5.4.1选择 (15)5.4.2查看、修改 (16)5.4.3从系统拷贝 (17)5.4.4恢复系统默认 (18)5.5加热参数文件相关操作 (18)5.5.1选择 (18)5.5.2查看、修改 (20)5.5.3从系统拷贝 (21)5.5.4恢复系统默认 (21)5.6熔接存储结果 (22)5.6.1进入熔接记录文件列表界面： (22)5.6.2查看、删除、清空历史熔接记录 (23)5.7电极放电次数 (24)5.7.1查看、清空电极放电次数 (24)6.熔接操作 (24)6.1套光纤热缩管 (24)6.2光纤的剥除和清洁 (25)6.3切割光纤 (25)6.4放置光纤 (26)6.5熔接 (27)6.5.1选择熔接参数文件、加热参数文件 (27)6.5.2开始熔接 (30)7.加热操作 (32)8.放电校正 (33)9.参数说明 (34)9.1熔接全局参数说明 (34)9.2熔接参数说明 (34)10.配件清单 (36)11.皮线夹具的选择 (37)12问题和故障排除 (37)12.1供电 (37)12.2熔接操作 (38)12.3加热操作 (39)13.维护与保养 (40)13.1 清洁V型槽 (40)13.2清洁光纤压脚 (40)13.3 清洁防风镜 (41)13.4清洁物镜镜片 (41)13.5 定期的检查和清洁 (41)13.6切割刀的维护 (41)附录A：保证书 (43)警告（忽略该警告、非正确使用熔接机可能会导致致命和严重伤害）本型机器输入电压的范围是一定的，请不要使用规定范围以外的电压。
Optical Fiber Fusion Splicer光纤熔接机-------使用手册------目录1.概述 (7)2.产品特性 (7)3.技术指标 (7)4.面板、界面说明 (9)4.1仪表接口 (9)4.2按键板及按键定义 (10)4.2.1按键板 (10)4.2.2按键定义 (10)4.3常见软件界面说明 (11)4.3.1主界面 (11)4.3.2菜单界面 (11)5.软件操作指南 (12)5.1开关机 (12)5.2液晶亮度 (13)5.3时间设置 (13)5.4熔接参数文件相关操作 (13)5.4.1选择 (13)5.4.2查看、修改 (15)5.4.3从系统拷贝 (16)5.4.4恢复系统默认 (16)5.5.1选择 (17)5.5.2查看、修改 (18)5.5.3从系统拷贝 (19)5.5.4恢复系统默认 (20)5.6熔接存储结果 (20)5.6.1进入熔接记录文件列表界面： (20)5.6.1查看、删除、清空历史熔接记录 (21)5.7电极放电次数 (22)5.7.1查看、清空电极放电次数 (22)6.熔接操作 (23)6.1套光纤热缩管 (23)6.2光纤的剥除和清洁 (23)6.3切割光纤 (24)6.4放置光纤 (24)6.5熔接 (25)6.5.1选择熔接参数文件、加热参数文件 (25)6.5.2开始熔接 (26)7.加热操作 (28)8.放电校正 (29)9.参数说明 (30)9.1熔接全局参数说明 (30)10.配件清单 (32)11．问题和故障排除 (32)11.1供电 (32)11.2熔接操作 (32)11.3加热操作 (33)12.维护与保养 (34)12.1 清洁V型槽 (34)12.2清洁光纤压脚 (35)12.3 清洁防风镜 (35)12.4清洁物镜镜片 (35)12.5 定期的检查和清洁 (36)12.6切割刀的维护 (36)附录A：保证书 (38)警告（忽略该警告、非正确使用熔接机可能会导致致命和严重伤害）本型机器输入电压的范围是一定的，请不要使用规定范围以外的电压。
光纤熔接机技术实用操作实例讲解光纤熔接机是一种用于光纤线的连接和修复的设备。
它通过将两根光纤线的端部进行熔接，并保持连接的稳定性和可靠性，以确保光信号的传输质量。
本文将对光纤熔接机的实际操作进行详细讲解，并提供一些实用技巧和注意事项。
准备工作：1.检查设备：确保光纤熔接机的工作状态正常，熔接槽口和电极清洁无污垢。
2.准备纤芯软件：根据光纤的类型和规格设置相应的熔接参数。
一般来说，有预设参数和手动设置两种模式，根据实际需要选择合适的模式。
3.准备纤芯：将待连接的两根光纤线的保护被剥离，确保裸露的纤芯部分面积足够，并检查纤芯的质量和完整性。
4.清洁操作：使用无纤毛的特制清洁用品擦拭纤芯，确保表面没有污垢和杂质。
实际操作：1.定位纤芯：使用光纤熔接机的微调功能将纤芯定位到视觉放大观察窗口中，并确保两根纤芯完全贴合。
2.纤芯对准：通过调节微调按钮，使得两个纤芯的中心对齐，以确保连接的精准度。
3.启动熔接：确认两个纤芯已精确定位后，按下熔接按钮启动熔接过程。
在熔接过程中，机器会自动对纤芯进行预熔，然后将两纤芯熔接在一起。
4.观察熔接质量：熔接完成后，观察熔接处是否出现明显的裂纹或芯线间距不均匀。
若有问题，重新熔接。
后续处理：1.保护熔接处：将熔接处放入光纤保护套管中，使得保护套管的两端与熔接处各留出一定的余量，然后使用热缩套管进行加热收缩，确保熔接处的保护牢固。
2.检查熔接质量：在完成后续处理后，再次观察熔接处是否出现问题，如热缩套管是否完整，有无外观裂纹等。
3.清理设备：清除设备上的残留纤毛和碎片，使设备保持清洁状态。
4.记录和标记：记录每个熔接的相关信息，如时间、位置和使用的参数，并在熔接处标记清楚，以便日后维护和故障排除。
1.熔接机的光纤支架要稳固，以确保纤芯能够准确对齐。
光纤熔接机操作步骤和注意事项操作步骤：1.准备工作：确保所使用的光纤熔接机处于良好状态，如电源连接正常，设备无损坏等。
同时，准备好所需的光纤、熔接盘、光纤剥皮刀、清洁纸等。
2.开机预热：将光纤熔接机连接到电源，并开启电源开关。
在熔接机预热需要的时间内等待，一般为几分钟。
在预热期间，注意观察熔接机的屏幕，查看是否存在异常现象。
3.准备光纤：用光纤剥皮刀剥去光纤的外层和保护层，以确保光纤纤芯完好无损。
注意不要剥到光纤的纤芯和衬套。
4.清洁光纤：使用清洁纸或者纯酒精擦拭光纤的纤芯，确保纤芯的表面干净。
在擦拭过程中，不可用手直接触摸纤芯，以免污染纤芯。
5.放置光纤：将被熔接的两根光纤放置在熔接机的光纤盘上，注意使纤芯的方向保持一致。
6.调整焊接参数：根据光纤的类型和要求，设置适当的焊接参数，如放大倍数、熔接时间等。
通常跟据不同光纤生产厂家提供的技术资料进行参数设置。
7.进行熔接：关闭喷火镜，启动自动熔接程序。
部分熔接机在熔接过程中也需要手动加压，需根据具体熔接机的要求进行操作。
同时，注意不要触碰熔接机的光纤焊接区，并避免他人直接看向焊接区以免眼睛受到伤害。
8.熔接结果检查：熔接完成后，用显微镜检查熔接结果。
检查熔接点是否饱满、无气泡、无杂质，并验证光纤的损耗和衰减值是否符合要求。
9.清理工作：完成熔接后，关闭光纤熔接机电源，清理焊接区和机器表面。
在清理焊接区时，要小心不要损坏光纤或熔接点。
注意事项：1.操作前请阅读并熟悉光纤熔接机的使用手册，了解机器的安全操作要求和注意事项。
2.在操作过程中，要注意安全，避免眼睛直接暴露在光纤焊接区，以免光纤带来的强光对眼睛造成伤害。
建议佩戴防护眼镜或面具。
3.注意防尘，将所使用的清洁纸保持干燥和清洁，避免带入灰尘、纤维或其它杂质。
4.确保光纤的质量，避免损伤纤芯或破坏外层绝缘。
剥皮刀的切口要恰到好处，避免剥到光纤纤芯。
5.在焊接过程中，保持光纤的稳定，避免晃动。
光纤的纤芯直径较小，容易折断或弯曲。
光纤熔接机的使用方法及清洁步骤（附详细图片示例）近些年来，由于科学技术的飞速发展，光纤的价格也越来越亲民，越来越多的用户选择光纤作为传输介质。
光缆也需要维护才能维持稳定的运行，在光缆的施工和维护阶段需要用到光纤熔接机，今天来聊聊光纤熔接机的相关内容。
一：什么是光纤熔接机光通信中光缆的施工和维护就是通过光纤熔接机完成的，也叫光缆熔接机。
其工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机构平缓推进让两根光纤融合成一根，以实现光纤模场的耦合。
普通光纤熔接机一般是指单芯光纤熔接机，除此之外，还有专门用来熔接带状光纤的带状光纤熔接机，熔接皮线光缆和跳线的皮线熔接机，和熔接保偏光纤的保偏光纤熔接机等。
按照对准方式不同，光纤熔接机还可分为两大类：包层对准式和纤芯对准式。
包层对准式主要适用于要求不高的光纤入户等场合，所以价格相对较低;纤芯对准式光纤熔接机配备精密六马达对芯机构、特殊设计的光学镜头及软件算法，能够准确识别光纤类型并自动选用与之相匹配的熔接模式来保证熔接质量，技术含量较高，因此价格相对也会较高。
二，光纤熔接机的使用方法：最常见的单芯光纤熔接机的使用方法一般都基本相同：1、开剥光缆，并将光缆固定到盘纤架上。
常见的光缆有层绞式、骨架式和中心束管式光缆，不同的光缆要采取不同的开剥方法，剥好后要将光缆固定到盘纤架。
2、将剥开后的光纤分别穿过热缩管。
不同束管、不同颜色的光纤要分开，分别穿过热缩管。
3、打开熔接机电源，选择合适的熔接方式。
光纤常见类型规格有：SM色散非位移单模光纤(ITU-T G.652)、MM多模光纤(ITU-T G.651)、DS色散位移单模光纤(ITU-T G.653)、NZ非零色散位移光纤(ITU-TG.655)，BI耐弯光纤(ITU-T G.657)等，要根据不同的光纤类型来选择合适的熔接方式，而最新的光纤熔接机有自动识别光纤的功能，可自动识别各种类型的光纤。
4、制备光纤端面。
一、光纤熔接机应用概况 (2)
二、准备工作 (7)
三、操作步骤 (7)
四、维护保养 (15)
五、常见问题 (16)
附件一：光纤熔接机的清洁工作 (21)
附件二：使用注意事项 (23)
1
一、光纤熔接机应用概况
光纤熔接机主要用于光通信中光缆的施工和维护，所以行业内又叫光缆熔接机。
工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机构平缓推进让两根光纤融合成一根，以实现光纤模场的耦合。
光纤熔接机的应用对象是光缆中的纤芯，操作时将2根不同的纤芯熔接在一起。
光纤熔接机的使用技术是机器人设计部员工必须具备的基本操作技能之一，主要是将光纤熔接机技术应用于室内轨道机器人和阀厅机器人等的通讯系统。
光纤熔接机类型是进口品牌日本藤仓62S型的光纤熔接机。
下面的图1、图2展示的2幅拓扑图分别表述的是阀厅机器人和室内轨道机器人的系统拓扑图，拓扑图中红色的线条表示应用光缆进行传输的部分，在光缆的末端都会有一个光缆终端盒，光缆终端盒有2个口，一个口用于光缆的进入，另一个口出来的是跳线，跳线可以直接插到光电转换模块上，从光电转换模块就出来了电信号，可以通过网线进行传输。
光缆传输的优点是：替代网线，解决远距离传输时信号衰减问题；频带宽；损耗低；重量轻；只传光，不导电，不受电磁场的作用，在其中传输的光信号不受电磁场的影响，故光纤传输对电磁干扰、工业干扰有很强的抵御能力；保真度高；工作性能可靠；成本不断下降。
2。
