电缆沟积水问题处理方案

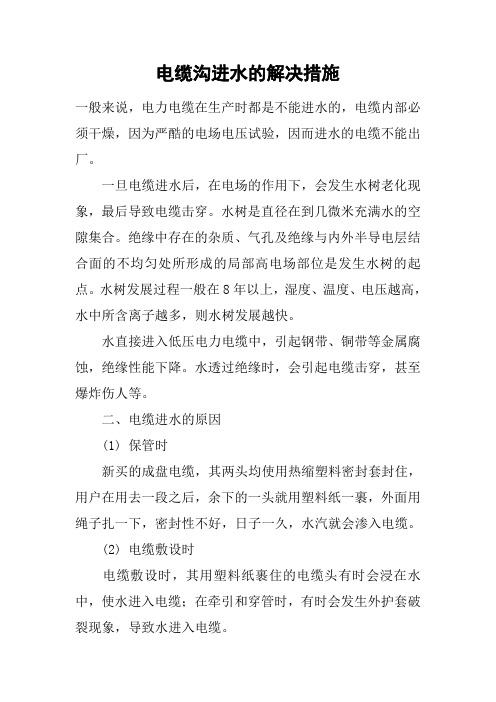

电缆沟进水的解决措施一般来说，电力电缆在生产时都是不能进水的，电缆内部必须干燥，因为严酷的电场电压试验，因而进水的电缆不能出厂。

一旦电缆进水后，在电场的作用下，会发生水树老化现象，最后导致电缆击穿。

水树是直径在到几微米充满水的空隙集合。

绝缘中存在的杂质、气孔及绝缘与内外半导电层结合面的不均匀处所形成的局部高电场部位是发生水树的起点。

水树发展过程一般在8年以上，湿度、温度、电压越高，水中所含离子越多，则水树发展越快。

水直接进入低压电力电缆中，引起钢带、铜带等金属腐蚀，绝缘性能下降。

水透过绝缘时，会引起电缆击穿，甚至爆炸伤人等。

二、电缆进水的原因(1) 保管时新买的成盘电缆，其两头均使用热缩塑料密封套封住，用户在用去一段之后，余下的一头就用塑料纸一裹，外面用绳子扎一下，密封性不好，日子一久，水汽就会渗入电缆。

(2) 电缆敷设时电缆敷设时，其用塑料纸裹住的电缆头有时会浸在水中，使水进入电缆；在牵引和穿管时，有时会发生外护套破裂现象，导致水进入电缆。

(3) 敷设后敷设后，未及时进行电缆头制作，使未经密封处理的电缆端口长期暴露在空气中，甚至浸在水中，使水汽大量进入电缆。

(4) 电缆头制作时在电缆头制作时(包括终端头和中间接头)，由于制作人员的大意，电缆端头有时会滑入有积水的电缆井中。

(5) 电缆运行时电缆运行中，发生中间接头击穿等故障时，电缆井中的积水便会沿着缺口进入电缆；在建筑工地，外力引起电缆破损或击穿，也会发生电缆进水。

三、电力电缆进水的处理对策电缆进水后干燥处理非常困难(如用热氮气加压吹燥)，一般也没有配置相应的设备。

实际操作中，如果电缆端头进水，只是锯掉前端几米，如整条电缆已进水，就无法可取，只能报废。

因此，电缆进水的防止，应以预防为主，主要采用以下措施：(1) 电缆头应密封锯掉的电缆端头，无论是堆放还是敷设，均要用塑料密封起来(采用电缆专用的密封套)，防止潮气渗入。

(2) 电线敷设后要及时进行电缆头的制作。

风力发电场电缆沟自动排水方案批准：审核：编制：2012年1月风电场电缆沟自动排水方案一、前言电缆沟积水难排问题，是各地变电站管理中的普遍现象，主要是由于变电站建设在排水方式上设计不规范，在选址上对周边环境发展和变化考虑不充分，遗留了电缆沟积水无路可排的问题。

电缆沟积水如不及时排出，会对变电站的安全运行造成极大的安全隐患，一方面会使设备受潮，影响绝缘水平和运行稳定性；另一方面，遇到强降雨天气，电缆沟水位短时间上涨过快，可能导致积水倒灌高压室，引发电网事故。

向阳风场自投入运行以来，电缆沟内积水严重，因没有自动排水装置，需要人工手动排水，排水工作采用移动潜水泵方式进行，每次排水至少需2人进行。

特别是今年雨水大，排水工作繁重。

赶上雨天时平均工作量每日至少一次，每次抽水时间大约为30-50分钟，严重影响日常工作，费时，费力。

为减少排水工作量，避免设备事故，现设计自动排水装置。

二、目的保证变电站安全运行的同时，避免设备、电缆因积水浸泡降低绝缘水平及稳定性。

遇到强降雨天气能迅速反应，第一时间将沟内积水排出。

三、方案在电缆沟东西两侧各修筑一个集水井，并各装设一套自动排水装四、具体措施1、在电缆沟内东、西两侧各开挖一个集水井，尺寸为0.8*0.8米，深度为1米。

集水井为混凝土结构，混凝土标号与原电缆沟混凝土标号相同，混凝土厚度为200毫米。

集水井修筑应与原电缆沟混凝土完全接合，避免渗水倒灌现象。

2、在两个集水井内各安装一台潜水排污泵，潜水排污泵型号为WQ15-9-1.1。

3、排水管道安装：采用耐腐蚀的镀锌钢管，从泵端垂直引至电缆沟上部，在电缆沟侧壁上打孔，平行引出，延伸至场区栅栏外。

在泵出口排水管垂直部分加装逆止阀。

具体做法：将管道掩埋在水泥和泥土地面下，掩埋深度为0.5米。

东侧水泥地面至泥土地面长度为12米，泥土地面长度为28米，挖一个宽度为0.5米深度为0.5米，长度为40米的沟，西侧水泥地面至泥土地面下排水管道长度为12.5米，需要挖一个宽度为0.5米深度为0.5米的沟掩埋钢管。

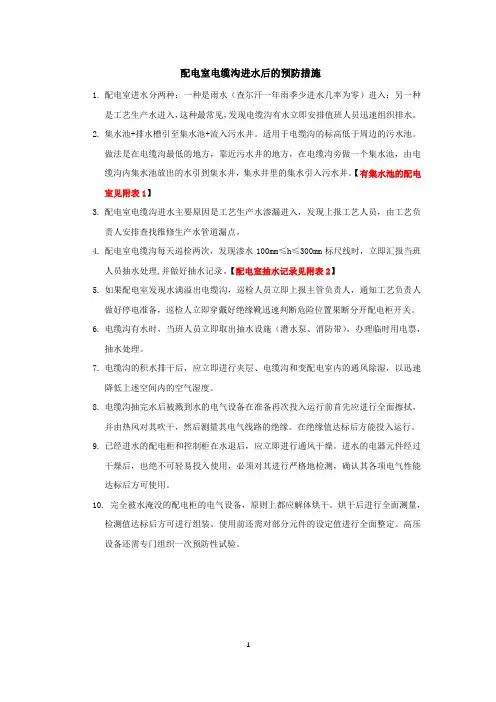

配电室电缆沟进水后的预防措施1.配电室进水分两种：一种是雨水（查尔汗一年雨季少进水几率为零）进入；另一种是工艺生产水进入，这种最常见，发现电缆沟有水立即安排值班人员迅速组织排水。

2.集水池+排水槽引至集水池+流入污水井。

适用于电缆沟的标高低于周边的污水池。

做法是在电缆沟最低的地方，靠近污水井的地方，在电缆沟旁做一个集水池，由电缆沟内集水池放出的水引到集水井，集水井里的集水引入污水井。

【有集水池的配电室见附表1】3.配电室电缆沟进水主要原因是工艺生产水渗漏进入，发现上报工艺人员，由工艺负责人安排查找维修生产水管道漏点。

4.配电室电缆沟每天巡检两次，发现渗水100mm≤h≤300mm标尺线时，立即汇报当班人员抽水处理,并做好抽水记录。

【配电室抽水记录见附表2】5.如果配电室发现水满溢出电缆沟，巡检人员立即上报主管负责人，通知工艺负责人做好停电准备，巡检人立即穿戴好绝缘靴迅速判断危险位置果断分开配电柜开关。

6.电缆沟有水时，当班人员立即取出抽水设施（潜水泵、消防带），办理临时用电票，抽水处理。

7.电缆沟的积水排干后，应立即进行夹层、电缆沟和变配电室内的通风除湿，以迅速降低上述空间内的空气湿度。

8.电缆沟抽完水后被溅到水的电气设备在准备再次投入运行前首先应进行全面擦拭，并由热风对其吹干，然后测量其电气线路的绝缘。

在绝缘值达标后方能投入运行。

9.已经进水的配电柜和控制柜在水退后，应立即进行通风干燥。

进水的电器元件经过干燥后，也绝不可轻易投入使用，必须对其进行严格地检测，确认其各项电气性能达标后方可使用。

10.完全被水淹没的配电柜的电气设备，原则上都应解体烘干。

烘干后进行全面测量，检测值达标后方可进行组装。

使用前还需对部分元件的设定值进行全面整定。

高压设备还需专门组织一次预防性试验。

配电室电缆沟巡检记录表备注：配电室电缆沟每周的周二、周六巡检，并做好记录，记录表妥善存档。

电缆沟渗水处理
电缆沟是电力、通信等所必需的重要设施，但电缆沟内积水却是影响电路运行的关键
隐患。

在使用电缆沟之前，第一步就是把里面的积水排干，因此，如何治理电缆沟渗水是
一个考验施工者能力的问题。

针对不同的实际情况，施工现场会有不同的应对方法，下面
就详细介绍一些电缆沟渗水的处理方法。

1. 加设排水阀。

这种方法在电缆沟渗水量不大时，是最有效的常见处理方式，在施
工中，应根据实际要求选用正确的口径排水阀，把排水阀正确安装在电缆沟内，周围应加
设防渗水装置，确保电缆沟内没有渗水。

2. 浇注砂浆。

浇注合适厚度的轻质高分散砂浆，其厚度可根据渗水程度确认，例如
渗水量较大时，可以采用厚度较大的砂浆来加固；而渗水量较小，可以采用较薄的砂浆与
水泥混合土，将其铺在电缆沟的表面上，形成、結構坚固的防水层。

3. 加设抗酸碱膜。

一般而言，电缆沟渗水的根本原因是因为排水口加设不当，造成
了排水畅通不良，在此情况下，可以在电缆沟的内壁上加设抗酸碱膜，使之变得更加坚固，同时防止不必要的渗水。

4. 加设抑渗层。

如果渗水极为严重，甚至形成深沟，上面的措施也将无法管用。

在
这种情况下，就要采用如抑渗层等灌浆料，将其填充到电缆沟内，构筑出阻止渗水的障碍物，以遏制渗水的发生。

上述几种方法，有助于电缆沟消除或有效控制渗水，但要想得到良好的效果，还必须
正确识别渗水原因，有明确的控制施工计划，还要积极采取技术措施，包括正确选择抗渗
素材，建立完善的渗水管理机制等。

只有这样，才能更有效地抑制电缆沟渗水，确保线路
安全运行。

电缆沟进水的解决措施电缆沟进水的解决措施一般来说，电力电缆在生产时都是不能进水的，电缆内部必须干燥，因为严酷的电场电压试验，因而进水的电缆不能出厂。

一旦电缆进水后，在电场的作用下，会发生水树老化现象，最后导致电缆击穿。

水树是直径在到几微米充满水的空隙集合。

绝缘中存在的杂质、气孔及绝缘与内外半导电层结合面的不均匀处所形成的局部高电场部位是发生水树的起点。

水树发展过程一般在8年以上，湿度、温度、电压越高，水中所含离子越多，则水树发展越快。

水直接进入低压电力电缆中，引起钢带、铜带等金属腐蚀，绝缘性能下降。

水透过绝缘时，会引起电缆击穿，甚至爆炸伤人等。

二、电缆进水的原因(1) 保管时新买的成盘电缆，其两头均使用热缩塑料密封套封住，用户在用去一段之后，余下的一头就用塑料纸一裹，外面用绳子扎一下，密封性不好，日子一久，水汽就会渗入电缆。

(2) 电缆敷设时电缆敷设时，其用塑料纸裹住的电缆头有时会浸在水中，使水进入电缆；在牵引和穿管时，有时会发生外护套破裂现象，导致水进入电缆。

(3) 敷设后敷设后，未及时进行电缆头制作，使未经密封处理的电缆端口长期暴露在空气中，甚至浸在水中，使水汽大量进入电缆。

(4) 电缆头制作时在电缆头制作时(包括终端头和中间接头)，由于制作人员的大意，电缆端头有时会滑入有积水的电缆井中。

(5) 电缆运行时电缆运行中，发生中间接头击穿等故障时，电缆井中的积水便会沿着缺口进入电缆；在建筑工地，外力引起电缆破损或击穿，也会发生电缆进水。

三、电力电缆进水的处理对策电缆进水后干燥处理非常困难(如用热氮气加压吹燥)，一般也没有配置相应的设备。

实际操作中，如果电缆端头进水，只是锯掉前端几米，如整条电缆已进水，就无法可取，只能报废。

因此，电缆进水的防止，应以预防为主，主要采用以下措施：(1) 电缆头应密封锯掉的电缆端头，无论是堆放还是敷设，均要用塑料密封起来(采用电缆专用的密封套)，防止潮气渗入。

(2) 电线敷设后要及时进行电缆头的制作。

电缆沟排水方案
随着城市化进程的加快，电缆沟的建设也随之增多。

但是电缆
沟下雨天容易积水，影响供电安全。

因此，如何解决电缆沟排水
问题成为了一项重要的技术难题，本文将就该问题进行探讨。

一、电缆沟排水存在的问题
电缆沟主要用于供电、通信、交通等方面，当它出现排水问题时，会带来严重后果，如：
1. 影响供电：电缆会接触到积水，导致短路甚至导致设备损坏。

2. 造成道路泥泞、路面结冰现象，影响行车安全。

3. 降低电缆寿命：电缆常年接触积水会大大影响其寿命。

4. 产生异味：电缆沟内常年积水易滋生臭味。

二、1. 采用排水设施
利用排水设施，如排水沟、排水管道等，将积水引入到汇水井或下水道排放。

其中，排水沟可采用混凝土排水沟、树脂砂浆排水槽等多种方式。

2. 施工合理排水坡度
在电缆沟的施工过程中，应合理配置排水坡度，以达到快速排水的目的。

排水坡度必须大于0.5%。

3. 加强管理
加强电缆沟的管理，定期清理电缆沟内堆积的垃圾和淤泥，保持电缆沟内的畅通。

综上所述，电缆沟排水是电力工程中不可忽视的一部分，关系到电力设施的安全运行以及周边环境卫生。

因此，在电缆沟的设计和施工过程中，应考虑排水问题，合理采用排水设施和施工排水坡度，加强日常管理，以确保电缆沟的正常运行。

随着我国经济快速发展，电缆使用数量日益增多，需要根据不同电缆数量、电缆敷设路径、现场环境特点及先前已有管道情况选择适宜的电缆敷设方式，如直埋敷设、混凝土电缆槽内敷设、排管内敷设、电缆沟内敷设以及电缆隧道内敷设等。

当前，大多工业建筑采用或局部采用电缆沟敷设的方式进行敷设。

交联聚乙烯绝缘聚氯乙烯护套电力电缆允许工作温度高，降低了电缆故障的发生率，提高了供电可靠性，成为工业配电系统的首选。

现在电缆敷设的电缆沟进水现象成为影响电缆安全运行的主要潜在隐患。

本文根据电缆线路使用情况，分析电缆沟进水危害及原因，从电缆沟设计等多个方面提出了预防及解决对策。

1　电缆沟进水造成的危害电缆沟进水后，如无排水措施，会导致电缆巡视人员难以下沟查看，不能及时发现电缆运行中存在的故障隐患，从而引发大规模供电故障，影响范围广，会增加维修时间，对正常工业生产进度造成破坏。

电缆沟进水后会在沟内产生潮气，如果电缆因各种原因发生外护套破裂现象，会破坏电缆的电气绝缘，导致电缆进水而引起电缆爆破。

电缆长时间泡在水中会腐蚀电缆外保护层（如聚氯乙烯绝缘层），外绝缘层破损会导致电缆相线与水接触，从而引发单相或三相接地故障。

电缆正常运行使用中，积水进入电缆，会发生电缆绝缘水树老化现象，绝缘中存在的杂质位置是发生水树现象的起点，电缆沟内温湿度高，水树发展快，影响电缆正常运行。

进水或受潮对电缆危害都比较大，主要分为径向（横向）与轴向（纵向）进水。

高压电缆缓冲层由蓬松的半导电聚酯材料和吸水树脂材料组成，电缆受潮后，缓冲层吸水膨胀。

金属护套采用波纹铝护套，能保护电缆不受外力挤压，如铝护套与缓冲层配合较松，水分沿着电缆径向透过护套流入电缆；电缆终端头等附件密封不好，可能会导致电缆导体或缆芯轴向进水。

2　电缆沟进水原因分析早期电缆工程对电缆沟进水估计不足，多数电缆沟通道设在便道上，与上下水管距离较近，如果电缆设计时未考虑电缆沟防渗漏处理，会造成上下水通过沟壁渗入。

电缆沟防水方案标准范本一、引言电缆沟是电力工程中重要的组成部分，为了保护电缆免受水分侵蚀和损坏，防水方案的制定十分关键。

本文将提供一份电缆沟防水方案标准范本，以确保电缆系统的安全运行。

二、防水材料选择1. 防水胶防水胶应具备优异的附着力和弹性，能够有效防止水的渗透。

优质的防水胶应符合国家相关标准，如GB/T 23457-2009《建筑用涂料无机胶黏料防水胶》。

2. 防水涂料防水涂料应具备耐久性、耐水性和耐候性优良的特点。

常见的防水涂料包括环氧树脂涂料、聚氨酯涂料等。

选择时应根据实际情况结合工程要求进行合理选择。

3. 防水卷材防水卷材是常用的防水材料之一，它可以有效隔绝水分渗透。

根据实际需要，选择合适的防水卷材，如聚氯乙烯(PVC)防水卷材、高分子材料防水卷材等。

三、电缆沟防水方案制定1. 方案设计前准备在制定电缆沟防水方案之前，需进行现场勘测和材料选型分析。

详细了解电缆沟的情况，包括长度、宽度、深度等参数，并根据实际情况选用合适的防水材料。

2. 方案设计要求（1）防水材料：根据环境条件和工程要求选择合适的防水材料，并确保其质量符合国家标准。

（2）施工工艺：制定详细的施工工艺流程，确保施工过程中各项工作按照规定进行，确保工程质量。

（3）施工人员：进行人员培训，确保施工人员熟悉防水施工规范，并配备合格的施工人员。

3. 方案实施步骤（1）电缆沟表面处理：清理电缆沟表面杂物，确保表面清洁干燥。

（2）涂刷防水胶：使用刷具均匀涂刷防水胶，确保涂刷厚度符合要求。

涂刷完毕后，应进行质量检查。

（3）铺设防水卷材：将防水卷材按照要求进行铺设，确保卷材的接缝处处理合理，不得留有漏洞。

（4）涂刷防水涂料：在防水卷材表面涂刷防水涂料，确保涂刷均匀，并经过质量检查。

四、验收标准1. 施工质量验收（1）电缆沟防水胶涂刷工作应均匀、平整，无空鼓、起皮等现象。

（2）防水卷材应完整，接缝处处理合理，不得有漏洞。

（3）防水涂料应涂刷均匀，无滴流、起泡等现象。

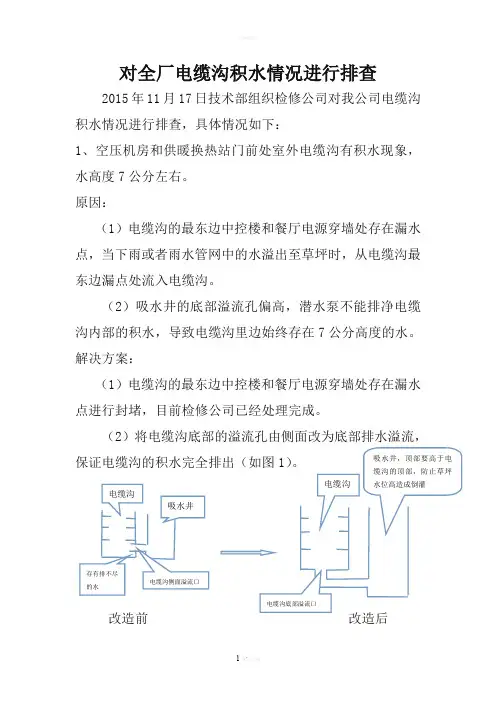

对全厂电缆沟积水情况进行排查2015年11月17日技术部组织检修公司对我公司电缆沟积水情况进行排查，具体情况如下：1、空压机房和供暖换热站门前处室外电缆沟有积水现象，水高度7公分左右。

原因：（1）电缆沟的最东边中控楼和餐厅电源穿墙处存在漏水点，当下雨或者雨水管网中的水溢出至草坪时，从电缆沟最东边漏点处流入电缆沟。

（2）吸水井的底部溢流孔偏高，潜水泵不能排净电缆沟内部的积水，导致电缆沟里边始终存在7公分高度的水。

解决方案：（1）电缆沟的最东边中控楼和餐厅电源穿墙处存在漏水点进行封堵，目前检修公司已经处理完成。

（2）将电缆沟底部的溢流孔由侧面改为底部排水溢流，保证电缆沟的积水完全排出（如图1）。

改造前 改造后电缆沟 吸水井存有排不尽的水电缆沟吸水井，顶部要高于电缆沟的顶部，防止草坪水位高造成倒灌电缆沟侧面溢流口电缆沟底部溢流口（3）将供暖换热站门口处的电缆沟盖板改为水泥盖板，并且密封。

2、循环水泵房工业水泵房前电缆沟和烟气跨北侧电缆沟始终有2公分左右的水 原因：（1）电缆沟的吸水井与空压机房处的电缆沟吸水井一样如图1。

（2）电缆沟密封不严。

当换热站跑水或溢流时，水会从这里进入电缆沟。

下雨时雨水会从这里流进电缆沟。

此处改为水泥盖板，可以将电缆沟的两侧面下去5-10cm ，这样电缆沟的盖板就与地面相平了。

解决方案:（1）电缆沟吸水井改造如图1. （2）电缆沟密封如下图。

3、工业水泵房内电缆沟，水高度6公分左右原因：水源主要来源于循环水泵房和工业水泵房东侧的电缆沟，只要将第2条处理完成后，工业水泵房内电缆沟就会解决。

4、400V 配电室电缆沟潮湿，低洼处有少许积水。

原因：400V 电缆沟与空压机房电缆沟相通，当外边电缆沟水下雨时会从此处进入电缆沟下雨时会从此处进入电缆沟较多时，流入配电室部分水。

解决方案：只要将第1条处理完成后，400V 配电室电缆沟基本保证没有水。

5、10kV 配电室、烟气跨、锅炉0米、汽机0米的电缆沟均未发现有积水现象。
