电缆沟施工方案98645

电缆沟施工方案(2)一、前期准备在进行电缆沟施工前，必须对工程场地进行必要的前期准备工作，以确保施工顺利进行。

具体准备工作包括：1.场地清理：清除场地上的杂物、杂草，确保施工区域干净整洁。

2.地面标识：标明电缆沟施工范围，确保施工过程中不会受到其他工程的干扰。

3.人员配备：安排相关施工人员，确保施工人员具备相关工作经验和技能。

4.材料准备：准备所需的施工材料和设备，如挖掘机、运输车等。

二、施工步骤步骤一：测量定位1.在场地上标明电缆沟的具体位置和长度，确保施工准确无误。

2.使用测量仪器对电缆沟进行精确测量，确保电缆沟的深度和宽度符合设计要求。

步骤二：挖掘电缆沟1.使用挖掘机等设备对标明位置的电缆沟进行挖掘，注意控制挖掘深度和宽度，确保电缆能够顺利铺设在其中。

步骤三：处理电缆沟底部1.对电缆沟底部进行清理，确保底部平整、无杂物，以便于后续的电缆铺设工作。

步骤四：铺设电缆1.将电缆按照设计要求逐段铺设在电缆沟内，注意保持电缆整齐、有序，避免出现交叉或绞缠现象。

步骤五：填埋电缆沟1.将电缆铺设完毕后，使用填埋设备将电缆沟填埋，确保电缆完全被掩埋，保护电缆免受外部损害。

三、施工质量控制1.在施工过程中，对每个步骤的操作进行质量检查，确保施工符合设计要求。

2.定期组织施工人员进行安全教育和技术培训，提高施工质量和安全水平。

3.施工结束后，对电缆沟进行全面检查，确保电缆铺设质量达标，安全可靠。

四、施工注意事项1.在施工过程中，严格遵守相关安全操作规程，确保施工现场安全。

2.注意保护现场周围的环境，减少对周边居民和道路交通的影响。

五、总结通过以上电缆沟施工方案的步骤和控制措施，可以有效提高电缆铺设的质量和效率，减少施工中可能出现的问题和风险。

在施工过程中，要加强施工队伍的管理，确保施工进度和质量的同步提升，为工程的顺利完成奠定基础。

以上为电缆沟施工方案(2)，希望能对您有所帮助。

电缆沟施工方案
1、电缆沟原则上在同一直线上按先后次序施工。

2、施工中逐段采用土方开挖，并按各段设计要求，看是钢筋砼电缆沟还是砖砌电缆沟，再按具体要求进行电缆沟施工的流水作业。

3、为保证电缆沟边线平直，施工前用测量仪器将电缆沟的中线以及高程测出（高程点每5m一个标注），并在施工过程中须经常对中线和高程进行校对。

4、电缆沟底板施工时，做饼弹线成坡度，确保水流方向。

5、砼电缆沟电缆支架采用植筋工艺，砖砌电缆沟则在砌筑施工中预埋。

6、电缆沟沟沿采用细石混凝土压顶代替粉刷，考虑由于长度较长，极易产生裂缝，表层通长铺设6mm直径园钢筋，并按规定留设变形缝。

7、电缆沟压顶均采用自制专用模板浇筑成型，采用反“L”型，可以方便电缆沟盖板开启，压顶混凝土均达到清水混凝土标准，在砖砌电缆沟表面粉刷与压顶的接缝经过巧妙处理，达到色泽、质地一致，浑然一体。

8、盖板预制，专设预制场，定制角钢包边。

盖板下铺橡皮，防止不平。

电缆沟施工方案三篇篇一：电缆沟施工方案第一节工程测量根据本工程线形长、精度要求高等特点，制订本工程测量方案。

1、工程现场交桩：如确认中标后，由技术负责人会同业主，监理等单位进行现场交桩，每交一处应及时加固布控，引桩工作记录有关的地形地貌及数据，并妥善保护交接的坐标闭合控制点，水准闭合控制点等数据成果资料。

2、对工程坐标，水准控制基点的复核：工程开工前对交接的桩点进行复核，在复核中应将桩的实测成果与提交的成果数据对比，合格后并经监理工程师复核无误才可使用。

3、使用测量仪器：①全站仪（日本托普康） 1台②JDJ2-E 经纬仪 2台③DS3水准仪 3台④50M钢卷尺 5把⑤其他测量附属设备4、测量标准:测量放样应遵守GB50026-93工程测量规范：工程施测前对测绘院提供的控制成果进行复核，标准为：①水准点闭合差：±12√Lmm，式中L为水准点间水平距离，单位为KM。

②导线方位角闭合差：±40√N秒，式中N为测站数。

③导线测量相对闭合差:1/3000,直接丈量测距两次较差1/500。

在复核中应将桩的实测成果记录与提交的成果数据对比合格后才可使用。

5、设置临时水准点：只有经复核确认后，才能有效的依据控制网进行施工临时布控点的工作，临时水准点应设置在稳固地段和便于观测的位置，设置的临时水准点，必须经过复核，无误后方可使用。

由于施工线形长，必须加密引测临时水准点，基本满足S3水准仪一测站可对施工进行标高测量。

采用S3水准仪，往返测，满足闭合±12√Lmm的规范。

6、平面放样：由于施工测量是一项不允许发生错误的工作，测量员除了要具有高度的责任心外，更重要的是建立可靠的校核工作，管道、道路轴线放好后，加以控制好保护桩，放样点标记分为钢钉、木桩上钉钉、油漆标记三种，放样根据不同情况采用，放样后在施工范围内做好标记保护，并做好定位放样记录，经复核无误后再报送监理复核，复核正确后才可开工。

电缆沟专项施工方案一、前言电缆沟是电力系统中不可或缺的组成部分，建设和施工质量直接影响着电力系统的安全可靠运行。

为了保障电缆系统的正常运行，特制订此电缆沟专项施工方案，规范施工流程，确保施工质量，提高电缆系统的可靠性和安全性。

二、施工前准备2.1 施工区域选择在选择施工区域时，需综合考虑地形、土质、管线走向以及周边环境等因素，确保施工通畅、安全。

2.2 设计方案审批施工前应结合施工区域的特点，对电缆沟的设计方案进行审批，确保符合相关规范要求。

2.3 人员培训施工人员应接受相关培训，具备相关证书和资质，确保施工安全和质量。

三、施工流程3.1 布置施工场地在施工前，需清理施工场地，确保施工场地的平整、干净。

3.2 开挖沟槽根据设计方案要求，使用适当的机械设备进行开挖，确保沟槽的深度和宽度符合要求。

3.3 敷设电缆在沟槽开挖完成后，按照设计要求进行电缆敷设，注意电缆的保护和固定。

3.4 填埋回填电缆敷设完成后，进行填埋回填，确保填埋质量符合要求，同时注意保护电缆免受外部损害。

四、施工安全4.1 安全防护施工过程中，应加强安全防护措施，确保施工人员和设备的安全。

4.2 现场监测在施工过程中，应定期对施工现场进行监测，及时发现并解决问题。

五、施工质量检查5.1 施工验收施工完成后，进行施工质量验收，确保施工质量符合设计要求。

5.2 施工档案整理完成施工验收后，整理施工档案，记录施工过程和质量信息，便于今后运维管理。

六、总结与展望本电缆沟专项施工方案制定了施工前的准备工作、施工流程、施工安全和施工质量检查等内容，旨在规范电缆沟施工流程，确保施工质量和安全，提高电缆系统的可靠性。

今后，将继续优化施工流程，提高施工效率，并不断完善施工质量管理体系，为电缆系统的长期稳定运行提供坚实的保障。

第1篇一、工程概况1. 工程名称：XX区域电缆沟工程2. 工程地点：XX市XX区3. 工程规模：本工程主要建设内容包括电缆沟的挖掘、铺设、回填等，涉及电缆长度约10公里，电缆沟总长度约15公里。

4. 工程工期：预计工期为6个月。

5. 工程质量要求：按照国家相关标准和规范执行，确保工程质量达到优良等级。

二、施工组织设计1. 施工队伍：由具备相关资质的施工单位负责，施工队伍应具备丰富的电缆沟工程施工经验。

2. 施工设备：根据工程需求，配备挖掘机、装载机、平板运输车、切割机、焊接机、电缆敷设设备等。

3. 施工材料：选用符合国家标准的电缆、电缆沟管、支架、防腐材料等。

三、施工准备1. 技术准备（1）熟悉设计图纸，明确施工内容和要求。

（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和操作规程。

（3）编制施工组织设计，明确施工进度、质量、安全、文明施工等方面的要求。

2. 材料准备（1）电缆：根据设计要求，选择合适的电缆类型，确保电缆质量。

（2）电缆沟管：选用符合国家标准的电缆沟管，确保其强度和耐腐蚀性能。

（3）支架：选用合适的支架，确保电缆固定牢固。

（4）防腐材料：选用环保型防腐材料，提高电缆沟的使用寿命。

3. 施工场地准备（1）施工场地平整，确保施工设备进场和材料堆放。

（2）施工道路畅通，方便材料运输和施工人员进出。

（3）施工区域临时用电、用水设施齐全。

四、施工工艺及流程1. 施工工艺（1）电缆沟挖掘：采用机械挖掘，挖掘深度应符合设计要求，沟底平整，无杂物。

（2）电缆沟铺设：将电缆沟管铺设在沟底，沟管接口应严密，确保电缆安全。

（3）电缆敷设：将电缆敷设在电缆沟管内，电缆接头应牢固，绝缘良好。

（4）支架安装：将支架安装在电缆沟管上，确保电缆固定牢固。

（5）回填：回填材料采用砂石混合料，分层回填，确保回填密实。

2. 施工流程（1）施工准备：完成施工队伍、设备、材料、场地等方面的准备工作。

（2）电缆沟挖掘：按照设计要求挖掘电缆沟，确保沟底平整。

电缆沟工程一般施工方案
一、前期准备工作
在进行电缆沟工程施工之前，首先需要进行周密的前期准备工作。

这包括： -
制定施工方案 - 测量勘探 - 定位标志 - 土方开挖
二、电缆沟开挖
1.挖土在进行电缆沟的开挖时，首先需要在地面上标出电缆沟的位置
和尺寸，然后采用适当的机械设备进行挖土作业。

挖掘深度应当根据电缆的类型和要求来确定。

2.处理挖掘出的土方挖掘出的土方需要妥善处理。

如果土方无法回填，
应当运输到指定地点进行堆放或处理。

三、电缆敷设
1.铺设保护层在电缆沟的底部和侧面铺设保护层，以防止电缆受到外
界压力和损害。

2.电缆敷设将电缆依据设计方案沿着电缆沟的规定位置进行敷设，并
在需要时进行固定和封闭处理。

四、电缆沟回填
1.回填电缆沟在电缆敷设完毕后，应当及时进行电缆沟的回填工作，
确保电缆得到有效的保护和固定。

2.回填土方处理回填土方应当进行均匀填实，并在回填时注意加强对
地下管线的保护。

五、工程验收与规范
1.工程验收工程完工后，需对电缆沟工程进行验收，确保施工质量符
合设计要求。

2.施工规范电缆沟工程施工过程中应当遵循相关规范和标准，严格执
行安全操作规程，确保施工顺利进行并保障施工人员的安全。

结语
电缆沟工程的施工方案需要综合考虑设计要求、土地情况和施工技术等因素，
确保工程顺利进行并达到预期效果。

在施工过程中，施工单位应当做好组织管理、质量控制和安全保障，以确保工程质量和进度。

以上是电缆沟工程一般施工方案的基本内容，希望能对相关人员在实际工作中有所帮助。

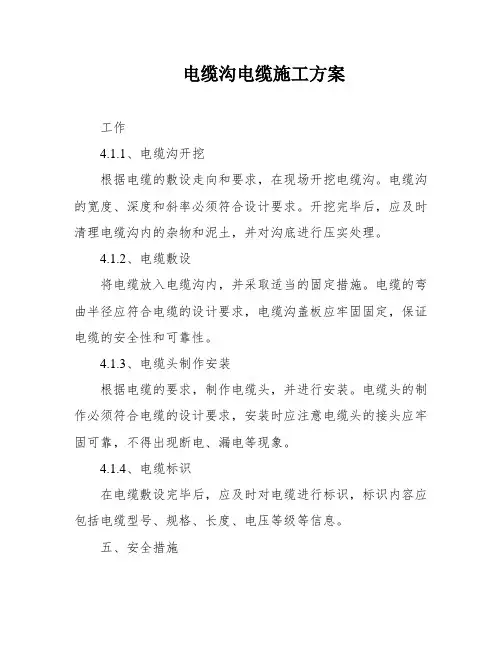

电缆沟电缆施工方案工作4.1.1、电缆沟开挖根据电缆的敷设走向和要求，在现场开挖电缆沟。

电缆沟的宽度、深度和斜率必须符合设计要求。

开挖完毕后，应及时清理电缆沟内的杂物和泥土，并对沟底进行压实处理。

4.1.2、电缆敷设将电缆放入电缆沟内，并采取适当的固定措施。

电缆的弯曲半径应符合电缆的设计要求，电缆沟盖板应牢固固定，保证电缆的安全性和可靠性。

4.1.3、电缆头制作安装根据电缆的要求，制作电缆头，并进行安装。

电缆头的制作必须符合电缆的设计要求，安装时应注意电缆头的接头应牢固可靠，不得出现断电、漏电等现象。

4.1.4、电缆标识在电缆敷设完毕后，应及时对电缆进行标识，标识内容应包括电缆型号、规格、长度、电压等级等信息。

五、安全措施施工过程中，必须严格遵守安全操作规程，特别是电缆敷设过程中，应注意电缆的绝缘性能，防止电缆受潮、受损等情况的出现。

同时，应加强现场安全管理，保证施工人员的人身安全，防止事故的发生。

在施工过程中，必须配备足够的消防器材和急救药品，确保安全施工。

1.在电缆沟的沟底可以直接放置电缆，并且电缆支架已经安装好。

2.电力电缆固定在支架上时，外径不大于50mm的电缆每隔0.6m一个支撑；外径大于50mm的电缆每隔1.0m一个支撑。

三芯电缆应每隔1.0m用绑带扎牢。

垂直安装时，每隔1.0-1.5m应加以固定。

3.电力电缆和控制电缆应分别安装在沟的两侧支架上。

若不具备条件，则应将电力电缆安置在控制电缆之上的支架上。

4.电缆沟内全长应装设有连续的接地线装置，接地线的规格应符合规范要求。

电缆支架、电缆的金属护套和铠装层(除有绝缘要求的例外)应全部和接地装置连接，以避免电缆外皮与电缆支架间产生电位差，从而发生交流电蚀或单位差过高危及人身安全。

5.电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐措施。

6.电缆施放后应检查电缆外观是否有机械损伤，检查合格后盖上保护盖板。

电缆应在两端和改变路线的弯曲处设有“高压电缆、禁止挖掘”的标示牌。

电缆沟电缆施工方案一、前言在进行电缆敷设工程时，电缆沟的施工是至关重要的环节。

本文将介绍电缆沟电缆施工的方案和步骤，以确保电缆敷设的质量和安全性。

二、材料和工具准备在进行电缆沟电缆施工之前，首先需要准备以下材料和工具： - 电缆 - 弯头 - 直头 - 接头 - 电缆沟设备 - 手动工具 - 计量工具 - 安全装备三、施工步骤1. 测量和标识首先，需要在施工现场进行测量和标识，确定电缆沟的位置和深度，以确保电缆敷设的准确性。

使用计量工具进行测量，并在地面上标识出电缆沟的位置。

2. 开挖电缆沟根据测量结果，在标识好的位置开始挖掘电缆沟。

确保电缆沟的宽度和深度符合设计要求，同时注意保持沟壁的坚固和垂直。

3. 清理沟道清理完毕后应再次检查沟底、沟壁。

更换沟底松软或不平整处理。

4. 铺设电缆将预先测量好的电缆按照设计要求铺设在电缆沟内。

注意电缆的铺设顺序和位置，避免电缆交叉或折弯。

5. 固定电缆在电缆铺设完毕后，使用合适的工具和材料对电缆进行固定，确保电缆不会移动或受到外力损坏。

6. 接头处理对电缆的连接处进行处理，确保电缆之间的连接牢固可靠，防止因连接不良导致电气故障。

7. 补填土壤电缆敷设完毕后，将挖掘的土壤重新填回电缆沟中，进行均匀压实，使电缆沟恢复原状。

8. 确认和检测最后，对电缆敷设工程进行全面检查和确认，确保电缆的敷设质量和安全性，同时进行电气测试，保证电缆正常工作。

四、安全注意事项在进行电缆敷设工程时，需要注意以下安全事项： - 穿戴相关的安全装备，如安全帽、手套、安全鞋等。

- 使用工具时要注意安全操作，防止意外伤害发生。

- 在挖掘电缆沟时要小心操作，避免坍塌和伤人事故。

- 在电缆敷设过程中，注意电缆的类型和规格，确保正确使用。

五、总结电缆沟电缆施工是整个电气工程中至关重要的一环，合理的施工方案和严格的操作流程将确保电缆敷设的顺利进行，并保证电缆的质量和安全性。

希望本文介绍的电缆沟电缆施工方案能对相关工程提供参考和指导。

（1）电缆沟施工方案及技术措施1）一般规定1本规程适用于工业与民用建筑基坑(槽)及管沟的土方开挖和回填工程。

2在基坑(槽)或管沟工程等开挖施工中，当可能对邻近建(构)筑物、地下管线、永久性道路产生危害时，应对基坑(槽)、管沟进行支护后再开挖。

3土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先支撑后挖，分层开挖，严禁超挖”的原则。

4基坑(槽)、管沟的挖土应分层进行。

在施工过程中基坑(槽)、管沟边堆置土方不应超过设计荷载，挖方时不应碰撞或损伤支护结构、降水设施。

5基坑(槽)、管沟土方施工中应对支护结构、周围环境进行观察和监测，如出现异常情况应及时处理，待恢复正常后方可继续施工。

6基坑(槽)回填时，支护拆除应与坑槽回填同步进行。

7开挖基坑(槽)应按土质和深度放坡；当采取不放坡开挖，应设置临时支护，各种支护应根据土质及基坑深度经过计算确定。

8基坑(槽)、管沟的开挖、降水及回填工程，应遵守土方开挖、降水和土方回填施工的一般规定及工艺方法。

2）施工准备a．材料、成品、半成品、构配件进场验收和复试要求。

混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。

砖采用机制红砖，应有出厂合格证及复试报告。

模板应采用表面平整、加工精密、有一定刚度的多层胶合板。

钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。

混凝土实验室配合比完善。

b．施工机具、设备基坑(槽)土方工程常采用的设备主要有:液压挖掘机、自卸汽车、推土机、压路机，用于沟槽施工的小型夯实机械，如柴油打夯机、蛙式打夯机等。

c．施工现场(作业条件)要求1基坑(槽)底的处理，应符合设计要求。

应清除基底上的树墩及草根等杂物，应对基底已完成的隐蔽工程进行检查和中间验收，并做好记录。

2基坑(槽)、管沟开挖前，应根据支护结构形式、挖深、地质条件、施工方法、周围环境、工期、气候和地面载荷等资料制定施工方案、环境保护措施、监测方案，经审批后方可施工。

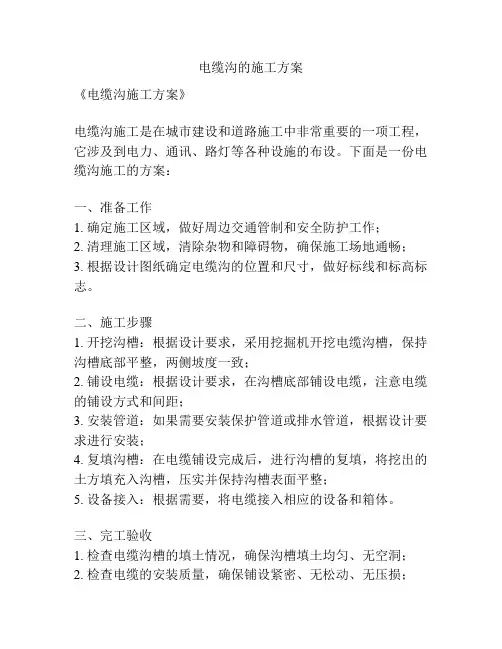

电缆沟的施工方案
《电缆沟施工方案》
电缆沟施工是在城市建设和道路施工中非常重要的一项工程，它涉及到电力、通讯、路灯等各种设施的布设。

下面是一份电缆沟施工的方案：
一、准备工作
1. 确定施工区域，做好周边交通管制和安全防护工作；
2. 清理施工区域，清除杂物和障碍物，确保施工场地通畅；
3. 根据设计图纸确定电缆沟的位置和尺寸，做好标线和标高标志。

二、施工步骤
1. 开挖沟槽：根据设计要求，采用挖掘机开挖电缆沟槽，保持沟槽底部平整，两侧坡度一致；
2. 铺设电缆：根据设计要求，在沟槽底部铺设电缆，注意电缆的铺设方式和间距；
3. 安装管道：如果需要安装保护管道或排水管道，根据设计要求进行安装；
4. 复填沟槽：在电缆铺设完成后，进行沟槽的复填，将挖出的土方填充入沟槽，压实并保持沟槽表面平整；
5. 设备接入：根据需要，将电缆接入相应的设备和箱体。

三、完工验收
1. 检查电缆沟槽的填土情况，确保沟槽填土均匀、无空洞；
2. 检查电缆的安装质量，确保铺设紧密、无松动、无压损；
3. 检查管道的安装情况，确保无渗漏、通畅；
4. 对施工现场进行清理，恢复施工区域的原貌。

综上所述，《电缆沟施工方案》是一个系统、全面且有序的施工方案，为电缆沟的施工提供了详细的指导和操作流程。

在实际施工中，施工人员应按照该方案的步骤进行操作，确保施工质量和工程安全。
