学生公寓预付费智能电能表ADM130

119ADM100宿舍用电管理终端安装使用说明书V1.1安科瑞电气股份有限公司一、概述ADM100宿舍用电管理终端主要用于计量单相交流有功电能，适合于学生宿舍（公寓）用电管理，该表可以方便地实现远程集抄、预付费、恶性负载识别等功能，能有效防止各种窃电及用电纠纷，为用电管理带来方便。

ADM100宿舍用电管理终端性能指标符合GB/T17215.321-2008中1级和2级电子式电能表的相关技术要求。

二、型号说明三、主要功能表1主要功能表功能名称功能说明功能配置电能计量单相有功电能计量（反向计入正向存储）■参数测量电压、电流、频率、功率因数、有功功率、无功功率等■显示点阵LCD显示■脉冲输出有功脉冲输出■通讯RS485接口MODBUS-RTU协议■控制采用大容量磁保持继电器，实现负载通断控制■预付费联网预付费功能，实现先交费后用电□Y (■：标配；□：可选)1四、技术参数表2电气特性表3机械特性表4环境条件五、外形尺寸图1外形尺寸六、接线与安装ADM100宿舍用电管理终端总回路20A以下直接输入，直路回路16A以下直接接入。

图2接线安装图23七、使用及操作7.1面板格式图3面板图表5面板说明7.27.2.1ADM100－2/3（远控型）●具备计量型的功能；●能计量正负两个方向的电能，且以同一方向累计；●具有实时测量并显示电压、电流、功率等功能，可实时显示用户的用电负荷；●可强制断电；●可定时断送电；●用户负荷控制（可由用户设置限制功率阈值和功率增量阈值以及功率因数增量阈值，当用户功率超过该设定值时或接入恶性负载时，系统自动切断该用户电源）；●带有RS485通讯，可集中抄表；7.2.2ADM100－2/3－Y （预付费型）●具备远控型的所有功能；●可实现预付费功能，先购电，后用电，便于管理；●无费关断：在电能少于设定值时，自动报警；当电能为0时，自动切断用户供电；●显示用户剩余电能，便于查询；八、购电方式及系统组成当ADM100宿舍用电管理终端带有预付费功能时，必须与后台预付费管理软件组网构成预付费管理系统，方可实现预付费功能。

大学宿舍学生公寓预付费能源管理系统
安科瑞杨澜
1、概述
高校宿舍作为一个特殊应用场合，在传统的电能管理需求的基础上有着与其他应用场合所不同的要求，除基本的用电管理商品化外，更加强调用电安全和按需控制：照明、插座、空调回路独立计量控制互不干扰；禁止使用热水器、电吹风等违规电器；照明、插座回路按照工作日节假日区分定时断送电等。

安科瑞高校宿舍用电管理系统针对高校宿舍这一特殊应用场合订制研发，主要实现用电分路计量分路控制、电能监控、时间管理、负载管理、预付费管理等在高校宿舍中存在的特殊需求。

2、系统功能
3、系统登录界面
远程实时抄表计量功能，系统应能够远程实时读取电能数据、用电参数、用电金额及违规电器使用状况等参数。

微信查询功能：系统支持微信查询功能，可查询基本用电状况。

4、电能终端介绍
安科瑞ADM130宿舍用电管理终端主要针对高校宿舍用单管理设计。

终端可以一路火线进线，三路火线并联输出分别计量照明、插座、空调回路，可进行预付费控制，并可对三路出线分别进行负载控制和时间控制并支持近30条跳闸事件记录存储功能，实现对学校宿舍用电管理的电力商品化、用电安全和按需控制。

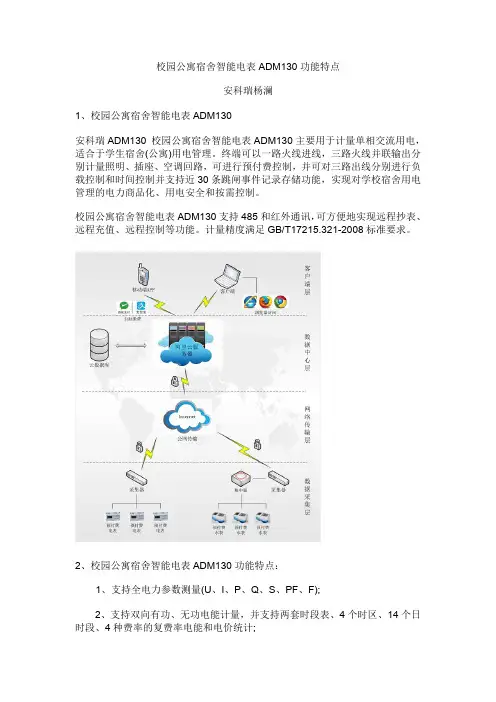

校园公寓宿舍智能电表ADM130功能特点安科瑞杨澜1、校园公寓宿舍智能电表ADM130安科瑞ADM130校园公寓宿舍智能电表ADM130主要用于计量单相交流用电，适合于学生宿舍(公寓)用电管理。

终端可以一路火线进线，三路火线并联输出分别计量照明、插座、空调回路，可进行预付费控制，并可对三路出线分别进行负载控制和时间控制并支持近30条跳闸事件记录存储功能，实现对学校宿舍用电管理的电力商品化、用电安全和按需控制。

校园公寓宿舍智能电表ADM130支持485和红外通讯，可方便地实现远程抄表、远程充值、远程控制等功能。

计量精度满足GB/T17215.321-2008标准要求。

2、校园公寓宿舍智能电表ADM130功能特点：1、支持全电力参数测量(U、I、P、Q、S、PF、F);2、支持双向有功、无功电能计量，并支持两套时段表、4个时区、14个日时段、4种费率的复费率电能和电价统计;3、支持月需量、日需量、实时需量计算;4、内置三路16A磁保持继电器，可实现内部分合闸;5、液晶中文显示，背光延时关闭时间可设;液晶除显示电参量、电能值外，还可以显示当前余额、电价、报警金额等预付参数;6、支持红外通讯和背光;7、支持Modbus RTU;波特率1200bps-38400bps可设，奇偶校验位可设;8、控制方式：内置磁保持继电器控制;9、预付费功能：可设置基础金额，供学生使用;支持金额充值和电价设置(电价可设尖峰平谷四个电价，可实现分时计费功能，电价可精确到0.0001元);支持余额不足报警、预跳报警、欠费报警、和赊欠上线报警四级报警、预调报警可临时断电，断电时间可设置;10、时控功能：每天可设置为节假日或工作日，每日多可设置8个时段，三路可分别设置。

支持夜间小功率设置;11、负控功能：电流上限限制：限制支路电流，支路电流超过设定值(<16A)时，支路跳闸;负载总功率限制：限制支路用电功率，支路功率超过设定值时，支路跳闸;夜间功率限制：需要与时间管理控制共同使用，在夜间模式下，支路电流超过设定值，支路跳闸;恶性负载识别：限制支路接入未定义的恶性负载，当支路接入未经允许的恶性负载，支路跳闸;恶性负载白名单识别：允许已定义的恶性负载正常用电(如饮水机等);空调模式：空调模式下，电表持续检测空调微弱待机电流，一但存在拔断空调插座的动作，电表便跳闸，且只能通过联系管理人员进行合闸送电;空调回路可识别其他恶性负载并跳闸;除空调模式以外的跳闸动作自动合闸。

DDSY1270系列单相电子式预付费电能表单相电表：DDSY1270型5(20)A 10(40)A 15(60)A 20(80)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型单相电子式预付费电能表是我公司研制的新型预付费电能表。

IC卡电表采用4位数码管显示，射频卡电表采用6位数码管显示。

均具有预付费及多项智能化管理功能。

主要参数1、工作电压范围：220±20%VAC2、规格：5(20)A 10(40)A 15(60)A 20(80)A3、额定频率：50Hz4、标准度等级：1.0级5、功耗：＜0.5W6、工作温度：-25℃～+60℃7、工作湿度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。

2、电表计量线性好、动态工作范围宽。

3、预付费功能：采用插卡IC卡或射频卡两种预付费方式（可选），具备极高的安全性。

4、射频卡电表具有防潮、防尘、无磨损、抗腐蚀、抗静电攻击等特点、数据状态用LED指示、方便用户理解。

图片：DDSY1270单相电子式预付费电能表使用说明书西安北斗星数码信息股份有限公司一、概述DDSY1270型单相电子式预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2002《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。

本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

二、产品特点（1）数码管六位显示，用户辨认方便。

（2）采用射频卡技术避免了接触式IC卡的不安全因素。

（3）外观设计简单、新颖，大方三、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。

（2）额定电压：220V（3）标定电流：5（20）A、10（40）A、15（60）A（4）功耗：小于0.5W（5）工作环境：-25℃～55℃（6）预付费功能：预收电费，剩余电量为零时自动拉闸断电。

DTSY601型三相四线电子式预付费电能表（液晶显示带485通讯）使用说明书2018E476-33一、用途及适用范围DTSY601型三相四线电子式预付费电能表(数字卡式三相电能表)是以全数字化、智能化的电能计量专用芯片为核心，结合单片机智能处理技术的高性能计量仪表。

具有完全数字化电能计量、智能化收费控制、用户信息管理等多功能的新一代产品。

该电能表是当前改革用电体制，实现电能商品化，解决收费难及调节电网负荷状态的理想产品。

该产品可安装在室内或室外电表箱内。

适应于环境温能为-20℃~45℃，相对湿度不大于85%的条件下使用。

其性能指标符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》及GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电度表》的要求。

该产品各项性能指标符合标准DL/T 645-2007《多功能表通讯规约》（兼容DL/T 645-1997《多功能表通讯规约》）。

二、主要功能及特点1、标准IC卡硬件加密预收费，供电部门以出售用电卡（IC卡）的方式销售电量预收电费，用户先买后用。

2、集完全数字化计量、电量显示、预付费控制、读卡等多种功能融为一体，具有极高的可靠性。

3、过负载保护。

负载超过设定最大电流连续一段时间，切断供电回路,液晶上闪烁报警符号。

电能表自动延时一段时间将自动合闸。

4、用电IC卡经软硬件多重加密，完全确保数据的安全、正确、可靠。

经过特殊设计，用电IC卡上记录了用户插卡时电表的剩余电量和累计电量以及是否有窃电行为的信息。

5、完善的卡口保护电路，可有效防止各种对卡口恶意攻击的行为。

6、显示剩余电量，显示位数为8位（6位整数，2位小数）。

7、剩余电量达到预报警电量，液晶上闪烁显示剩余电量，以提示用户需输入新的购电量。

8、当电能表中剩余电量为零时，电能表自动跳闸，中断供电，此时，用户必须持购电卡到售电部门购电(供电部门设置可以有透支电量，插入购电卡后用户可以使用一定限值电能)，用带有有效电量的购电卡插入表内后，方可正常供电。

高校学生公寓水电管理系统的智能控制与应用摘要:随着高校后勤管理的社会化改革,水电管理也日趋规范化、科学化。

“以电控水”的高校学生公寓水电管理智能控制系统实现了集购电、用电、计量、控制、统计、管理于一体的先进管理模式。

关键词:学生公寓;以电控水;智能;采集器学生公寓是高校用水用电的大户,水电问题不仅直接牵涉到学生的学习和生活,也关系到学院的经费开支。

切实做好节约用水用电、安全用水用电,杜绝违章用水用电,保证水电的正常供应,为学生创造一个良好的学习和生活环境,是加强高校学生公寓水电系统科学、规范管理的重要举措,水电管理系统的智能控制是现代学生公寓管理的新理念。

为此,以我院学生公寓“以电控水”的水电管理系统实例浅述高校学生公寓水电管理系统的智能控制。

1 系统概况学院位于武汉市江夏区,共有7栋结构相同的学生公寓,每栋7层,共236个房间。

要求设计一个智能化的现代学生公寓水电管理系统,通过该系统能够达到节约用水、安全用电、管理方便的目的。

当房间的预付费用水量快用完时,通过拉闸短时限电报警,提示用户购水;当房间预付费电量快用完时,也是通过拉闸短时限电报警,提醒用户购电,出现恶性负载时立即断电。

它是一个具有用水量、电量实时采集远传,预付费用水用电管理,自动催缴告警,对各房间异常用水用电情况及时掌控,远程断送电控制,数据报表分析等功能的节水用电集中管理系统。

2 系统设计2.1系统方案确定根据公寓的布局、房间的布置及管理要求,确定系统总的设计思想为:(1)设置一个管理控制点,所有公寓水电表的信号线都连接到该控制点的PC 机上,学生可在该处缴纳水电费,也可实时查询每个房间的用水、用电情况。

(2)各房间内安装智能水表,用水信息实时、准确地传输到管理控制点的PC 机上。

若发现用水异常(如水费不足等),系统能够实施断电提醒,催缴水费,即“以电控水”,做到水电表统一控制,集中管理。

(3)多用户智能电子表集中安放在每栋公寓一层的配电室内,具有预购电、恶性负载识别、上限用电负荷控制、通断电控制、数据收发等功能,在每个单户出线处加装空开,可方便用电管理和防止用电意外。

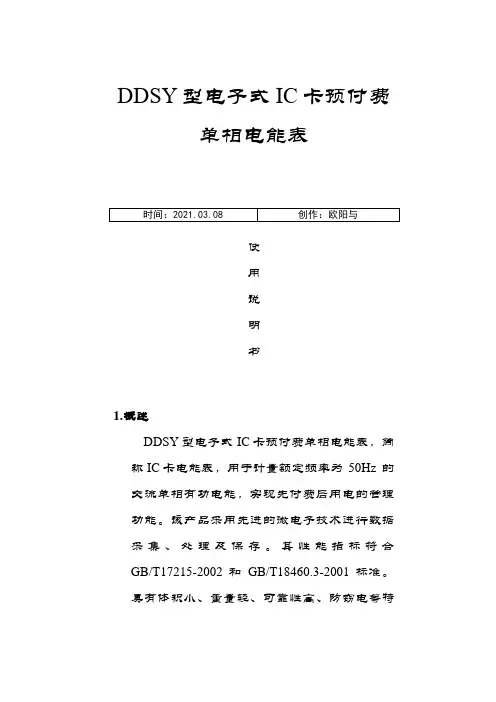

DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。

该产品采用先进的微电子技术进行数据采集、处理及保存。

其性能指标符合GB/T17215-2002和GB/T18460.3-2001标准。

具有体积小、重量轻、可靠性高、防窃电等特点。

2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。

3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标4．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。

电能表应能连续计量电能。

4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。

4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85% 4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。

电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。

DT(S)SY606三相电子式预付费电能表(数码管)使用说明书DTSY606： 2020E740-33DSSY606： 2020E739-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSY606型、DSSY606型系列三相电子式预付费电能表(数码管)，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。

本产品可用来计量额定电压、额定频率50Hz的三相交流有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》和GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》的技术要求。

2主要功能2.1计量功能：能够计量正、反两个方向的有功功率。

且以每0.01kWh向正方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。

2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。

2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。

2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。

2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。

2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。

2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零则直接断电或通过控制外部断电装置进行断电。

预付费电能表又叫做定量电能表、IC卡电能表，除了具有普通电能表的计量功能外，特别的是用户先买电，买电后才能用电，若用完电后用户不继续买电，则自动切断电源停止供电。

预存方法预付费电表常见的主要指标1、准确度等级：1.0级，符合GB/T17215、IEC62052 、IEC62053、电流规格： 5(20)A，5(30)A，10(40)A，20(80)A3、额定电压：AC220V4、额定频率：50Hz5、起动电流：0.4%Ib6、功耗：≤1W7、环境工作条件：-20℃～+55℃，相对湿度不超过85%（温度+25℃）三相主要技术指标8、工作电压：在参比电压的±15%波动范围内，能正常工作。

9、功耗：≤2.5W10、显示：4位LED数字+乘10指示灯显示表内剩余电量；计度显示累计用电量。

11、控制继电器触点容量：交流10A/100V；3A/220V。

12、工作环境温度为：-10℃~+50℃。

13、工作环境相对湿度：≤85%(温度为+23℃)。

标准GB/T 17215.321-2008 《交流电测量设备特殊要求第21部分：静止式有功电能表》GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电度表》DL/T 645-1997 /DL/T 645-2007 《多功能电能表通信规约》等安装说明导轨式：DDSY1352-XM预付费计量仪表采用[1] ，如下图：DDSY135235mm标准导轨安装方式DDSY1352-XM单相电子式预付费电能表采用35mm标准导轨安装方式。

注：①接线时务必拧紧，避免因接触不良而引起电能表工作不正常；②电能表ctrl 端子用于连接预付费表专用断路器的ctrl 信号输入端，以完成对负载回路的控制。

DDSY1270系列单相电子式预付费电能表单相电表：DDSY1270型5(20)A 10(40)A 15(60)A 20(80)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型单相电子式预付费电能表是我公司研制的新型预付费电能表。

IC卡电表采用4位数码管显示，射频卡电表采用6位数码管显示。

均具有预付费及多项智能化管理功能。

主要参数1、工作电压范围：220±20%VAC2、规格：5(20)A 10(40)A 15(60)A 20(80)A3、额定频率：50Hz4、标准度等级：1.0级5、功耗：＜0.5W6、工作温度：-25℃～+60℃7、工作湿度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。

2、电表计量线性好、动态工作范围宽。

3、预付费功能：采用插卡IC卡或射频卡两种预付费方式（可选），具备极高的安全性。

4、射频卡电表具有防潮、防尘、无磨损、抗腐蚀、抗静电攻击等特点、数据状态用LED指示、方便用户理解。

图片：DDSY1270单相电子式预付费电能表使用说明书西安北斗星数码信息股份有限公司一、概述DDSY1270型单相电子式预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2002《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。

本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

二、产品特点（1）数码管六位显示，用户辨认方便。

（2）采用射频卡技术避免了接触式IC卡的不安全因素。

（3）外观设计简单、新颖，大方三、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。

（2）额定电压：220V（3）标定电流：5（20）A、10（40）A、15（60）A（4）功耗：小于0.5W（5）工作环境：-25℃～55℃（6）预付费功能：预收电费，剩余电量为零时自动拉闸断电。

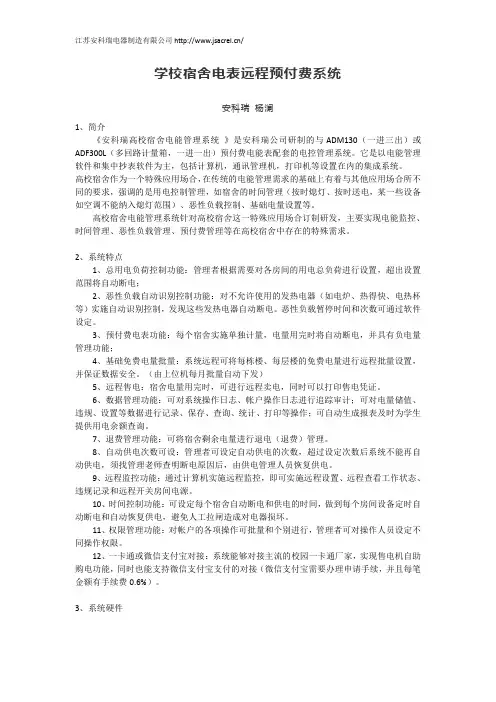

学校宿舍电表远程预付费系统安科瑞杨澜1、简介《安科瑞高校宿舍电能管理系统》是安科瑞公司研制的与ADM130（一进三出）或ADF300L（多回路计量箱，一进一出）预付费电能表配套的电控管理系统。

它是以电能管理软件和集中抄表软件为主，包括计算机，通讯管理机，打印机等设置在内的集成系统。

高校宿舍作为一个特殊应用场合，在传统的电能管理需求的基础上有着与其他应用场合所不同的要求，强调的是用电控制管理，如宿舍的时间管理（按时熄灯、按时送电，某一些设备如空调不能纳入熄灯范围）、恶性负载控制、基础电量设置等。

高校宿舍电能管理系统针对高校宿舍这一特殊应用场合订制研发，主要实现电能监控、时间管理、恶性负载管理、预付费管理等在高校宿舍中存在的特殊需求。

2、系统特点1、总用电负荷控制功能：管理者根据需要对各房间的用电总负荷进行设置，超出设置范围将自动断电；2、恶性负载自动识别控制功能：对不允许使用的发热电器（如电炉、热得快、电热杯等）实施自动识别控制，发现这些发热电器自动断电。

恶性负载暂停时间和次数可通过软件设定。

3、预付费电表功能：每个宿舍实施单独计量，电量用完时将自动断电，并具有负电量管理功能；4、基础免费电量批量：系统远程可将每栋楼、每层楼的免费电量进行远程批量设置，并保证数据安全。

（由上位机每月批量自动下发）5、远程售电：宿舍电量用完时，可进行远程卖电，同时可以打印售电凭证。

6、数据管理功能：可对系统操作日志、帐户操作日志进行追踪审计；可对电量储值、违规、设置等数据进行记录、保存、查询、统计、打印等操作；可自动生成报表及时为学生提供用电余额查询。

7、退费管理功能：可将宿舍剩余电量进行退电（退费）管理。

8、自动供电次数可设：管理者可设定自动供电的次数，超过设定次数后系统不能再自动供电，须找管理老师查明断电原因后，由供电管理人员恢复供电。

9、远程监控功能：通过计算机实施远程监控，即可实施远程设置、远程查看工作状态、违规记录和远程开关房间电源。

124DDSY1352-NK/DTSY1352-NK 内控型预付费电能表使用说明书安装使用说明书V1.3安科瑞电气股份有限公司目录1概述 (1)2产品规格 (1)3主要功能 (1)4技术参数 (1)5外形及安装尺寸（单位：mm） (2)6接线与安装 (3)7费控管理说明 (4)8显示与操作 (5)9通信说明 (6)1概述DDSY1352-NK单相内控型预付费电能表、DTSY1352-NK三相内控型预付费电能表分别用于计量额定频率50Hz的单、三相交流有功电能，具有预付费、负载控制及RS485通信等功能，性能指标符合GB/T17215.321-2008标准。

是改革传统用电体制，提高用电管理水平的理想计表。

产品符合企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。

2产品规格型号精度等级额定电压（V）电流规格（A）脉冲常数（imp/kWh）DDSY1352-NK1级220V10（60）A1600DTSY1352-NK1级3×220/380V3×1.5（6）A6400DTSY1352-NK1级3×220/380V3×10（60）A4003主要功能功能名称功能说明功能配置DDSY1352-NK DTSY1352-NK电能计量单相总有功电能计量（反向计入正向存储）■参数测量U、I测量■预付费通过RS485通信进行预付费充值，数据加密■控制内置大容量磁保持继电器实现负载通断控制■LCD显示8位段式LCD显示■通信RS485接口；MODBUS-RTU协议、DL/T645-2007规约■复费率4费率、14时段4费率、14时段□F4技术参数4.14.24.35外形及安装尺寸（单位：mm）DDSY1352-NK正视左视DTSY1352-NK正视左视6接线与安装DDSY1352-NK接线图注：7、8为时钟与有功脉冲复用端子，默认为有功脉冲输出。

简介=====================================================================迎使用山东岳嘉电子有限公司电能表联网预付费管理系统，在使用该系统前请仔细阅读随机光盘中的使用手册或本帮助文件。

本系统是一套集现代化、自动化、科学化为一体的预付费电能表管理系统，适用于本公司自主研发生产的DDSY1599型预付费电能表，具有处理速度快、安全性能高、存储容量大、高效稳定、管理便捷等特点。

由于大量用电信息储存在微机中，方便了数据的检索﹑汇总﹑传递等，从而将相关的管理人员从繁重的劳动中解放出来，并为用电管理的科学决策提供依据。

由于能力有限，不足之处在所难免，在使用的过程中，如发现本系统存在某些问题或不足之处，欢迎与我们联系，我们会汇总信息进行改进，望不吝指正，谢谢！名词解释=====================================================================断电报警值：当电能表中的剩余电量低于常显报警值进而达到某一数值时，电能表便会自动断电，此数值即为断电报警值，它是警示用户应该去购电的另一种也是最后一种方式。

字轮初始值：登记电能表时，该电能表上字轮显示的数值（出厂时的电能表，字轮一般跑到9 9999.X，此时字轮初始值可登记为0）。

调剂电量：调剂电量即为福利电，是售电单位以比正常电价优惠的价格或者是免费送给用户的一定数量的福利性电量。

权限：具有做某种事的权力。

本售电系统由于考虑到系统运行的安全性，对系统工作人员设有两种角色，一种是系统管理员（只有一名），另一种是系统售电员（若干名，可由管理员来定义，并且系统管理员也可为其设置不同的权限），他们分别具有不同的权限。

系统管理员：系统管理员的责任是负责整个售电系统的正常运行，是本系统最高级别权限的使用者。

管理员可以定义本系统售电员，可以给本系统售电员制作售电卡，可以设置售电员权限。

导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。

可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。

仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。

用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。

一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。

产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。

二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。

一、AT28DP-1H单相导轨式智能电能表采用微电子技术和SMT外表焊接工艺,采用专用集成计量芯片,能准确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能;具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

AT28DP-1H-C含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能〔电脑和空调正常使用，热得快、电炉等自动禁止使用〕等。

2.1 准确度：0.5级；2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,15(60)A, 20(80)A；2.3 标称电压: AC220V;2.4 功耗：≤1W；显示方式：8位液晶显示;2.5 工作电压围：AC160-265V；2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;2.7工频对地耐压值: 2kV/1min;2.8工作温度和湿度围: -25～55℃, <90%(无凝露);2.9电压为1.9Un,通电4小时电表不损坏;2.10带有现场校验电表准确度的无源光电脉冲接口;GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；2.12选择单相多功能时，通过“▲〞和“▼〞按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);2.13 一次电流80A 与以下直接接入, 80A 以上通过电流互感器接入 ; 2.14 通过电表的一次线截面积≤35mm 2。

3. 外形尺寸4. 接线图注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。

3200imp/kwh （5(20)A)（20(80)A)（15(60)A)（10(40)A)（1.5(6)A)800imp/kwh6400imp/kwh 1600imp/kwh A+B- RS-485通讯接口1600imp/kwh 脉冲校验P-P+ AP28DP-1H单相智能电表单 相NL L NN'L'负载互感器接入式单 相直接接入式二、AT28DP-3H三相导轨式智能电能表具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

单相电子式预付费电能表DDSY1351-F（读卡通信版）开通说明书目录一、概述 (2)二、主要特点及参数 (2)1外观如图 (2)2、功能特点 (2)3、技术参数如表（一） (4)三、安装说明 (5)四、使用说明 (6)1. 系统使用卡种类及功能说明 (6)2电表通信功能说明 (7)3电表显示与操作说明 (7)4．新表开通和调试以及系统操作流程 (11)4.1 新表开通 (12)4.2电表清零操作 (13)4.3购电与电量下载 (14)4.4低电量报警 (14)4.5超负荷的控制 (14)4.6透支用电 (15)4.7 恶载断电 (16)4.8 补卡操作 (16)4.9退电操作 (16)4.10换表操作 (17)4.11．换房间 (17)5.提示符说明 (17)五、安装及电表开注意事项 (18)六、运输和存储 (19)七、注意事项 (19)八、保修期限 (19)一、概述单相电子式预付费电能表DDSY1351-F型，产品符合GB/T 17215.321-2008《静止式有功电能表(1级和2级)》、GB/T 18460.3-2001 （IC卡预付费售电系统第3部分：预付费电度表）和JJG 596-1999（电子式电能表检定规程）等相关的标准和要求，集管理和自动控制为一体，用电预付费，计量准确，切断可靠,可以提高供电管理效率，满足社区、学生公寓、集体宿舍用电的管理需求。

本款电表集成于我公司的校园一卡通系统，一表多卡，使用方便。

二、主要特点及参数1外观如图图12、功能特点●采用Philips公司的Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。

●采用先进计量和控制芯片 ,具有判断大功率阻性负载的功能，能够实现恶载和超载断电，有功电能计量准确。

●采用外部E2PROM保存数据，寿命长达10年，支持掉电保存数据功能，数据保存安全可靠.●一表多卡，可多卡购电，支持退电，补电操作。

●智能管理：下载电量，计量用电量，根据剩余电量实现开断继电器管理。

使用说明书产品型号：DTSY541DSSY531技术方案：FIa(VA)文件图号：HL8.466.748文件版本：V1.0编制：王秋平审核：朱林标准化：孙勤飞审定：吴舟群日期：2018.4.28华立科技股份有限公司使用说明书印制要求1.使用说明书封面、内页及封底的纸张均采用普通纸，即70g双胶纸。

2.纸张尺寸为148*210mm，要求边与边直角。

3.采用双面印刷胶印工艺，正反面版面不能错位，文字排列母线与底边平行度不大于0.5，版面左右宽度差不大于1。

4.字及图案对称，均匀排列，清晰美观。

5.采用多页装订成册形式，二个装订针在装订中性线上，不能歪斜。

6.印制色彩为黑色GB/T3181-2008和425C。

7.在使用说明书封底“供应商代码”处印上使用说明书制作商代码。

DTSY541DSSY531型三相电子式预付费电能表使用说明书华立科技股份有限公司三相电子式预付费电能表使用说明书11.概述DTSY541/DSSY531型三相电子式预付费电能表（以下简称"仪表")采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造，关键元器件选用国际知名品牌。

本仪表采用液晶显示方式，具有补遗、迭加、超容报警、预警提醒、自动拉闸断电、远程购电、保电、防窃电等功能。

本仪表符合GB/T 17215.321-2008、GB/T 18460.3-2001和DL/T645-2007等标准的要求。

2.规格型号型号规格准确度等级DTSY5413×220V/380V 3×1.5（6）A有功1级3×220V/380V 3×3(6)A3×220V/380V 3×5(20)A3×220V/380V 3×5(30)A3×220V/380V 3×5(40)A3×220V/380V 3×5(60)A3×220V/380V 3×10(40)A3×220V/380V 3×10(60)A3×220V/380V 3×15(60)A3×220V/380V 3×10(80)A3×220V/380V 3×20(80)A3×220V/380V 3×20(100)A3×220V/380V 3×30(100)ADSS5313×100V3×1.5（6）A3×100V 3×3（6）A 3.主要技术指标3.1正常工作电压：0.9Un～1.1Un；三相电子式预付费电能表使用说明书3.2正常工作温度范围：－25℃～＋75℃；3.3参比相对湿度：45%～75%；工作相对湿度：不大于95%；3.4电压线路功耗:有功功耗≤1W、视在功耗≤8VA；3.5起动电流：互感式：有功0.002In(1.0)直接式：有功0.004In(1.0)若客户有特殊要求，则按照客户要求设置。
