录音室建筑声学设计随着广播电视技术的发展，人们对声音的要求也越来越高，数字化、网络化已经普及到基层广播电视媒体，改善技术用房的声学环境已成了广播电视节目制作中最重要的环节之一。

语言录音室是制作节目最基本的，最重要的设施之一，对音质要求更为严格，进行声学设计尤显必要。

录音室的声学环境要求达到国家相关规范要求。

录音室内的音响效果、混响系数、本底噪音、声响均匀度进行综合设计，以求达到一个具有专业化的多功能数字录音室。

整体设计中，既要考虑节目制作中的各种专业要求，也要考虑令人舒适的视觉效果，尽可能地提供最佳的音乐录制作条件，此外还要兼顾制作场地有效使用面积、合理的工艺流程以及工作的安全性，从而保证节目制作工作的顺利进行，使参与的观众在安全、宜人的环境中得到精神享受。

分类按性质可分:个人录音室、商业录音室、行业录音室。

技术指标声学设计规范要求录音棚的音质主要是"语言清晰、可懂度高，其次是良好的丰满度"，在主要使用条件下，具有相应于拾音要求的混响时间频率特性，抑制影响拾音音质的声缺陷，如回声、颤动回声、低频嗡声等。

录音棚宜用短混响，根据室内容积选择合适的混响时间，混响时间的频率特性要求平直。

声学技术指标房间名称混响时间T60(秒)噪声评价曲线(NR)隔声门隔声量(插入损失dB)隔声窗隔声量(传声损失dB)快速语言传递指数(RASTI)录音室0.4+0.1SNR-30 35 50 0.65噪声源录音室的噪声来自多方面。

既有来自录音室外的噪声，主要可分为二类，一类来自录音室建筑之外，例如过往车辆、飞机等所产生的交通噪声;另一类来自建筑物之内，但又在录音室之外的噪声，例如大声交谈声、上下班时的喧哗声;也有来自录音室的内部噪声主要来自空调系统，灯光控制系统和录音室工作时，摄像机的移动噪声和工作人员的走动噪声等。

噪声的传播:噪声传入录音室主要通过三种途径，一是噪声作用于墙壁、地板、天花板而产生振动，把声能辐射进录音室;二是通过施工时留下的缝隙、没有密封的洞孔等经过空气传声传入录音室;三是通过录音室的墙面、顶面、或地面与外界的钢性联接通过固体传声而进入录音室。

录音工作室声学装修方案
1.龙骨结构框架
2.填充岩棉
3.无纺布（暂定）
4.四周、龙骨处胶皮
5.隔音板
1.龙骨结构打出框架
要求：四面底，中间高。

漏斗形状。

2.添加岩棉
要求：规整，无间隙。

3.无纺布
要求：整体蒙挂，无缝隙，防止纤维露出。

4.石膏板
要求：1.单板六十宽，双板间隔三十厘米间隙。

（双重纵向）
2.无空间覆版，双板间隔三十厘米间隙。

（双层横向）
3.无纺布覆盖。

4.五到十厘米间隔空间。

依照漏斗形状龙骨。

5.隔音板
斜坡面，无直角。

横向角度对称，纵向角度对称。

横纵角度各异。

因结果而定。

1.木质声学棱锥（人声头顶）
2.低频陷阱方形板（电脑或电脑背上方）
3.42图。

电视演播室建设中应重点关注声学性能。

本文从需求分析开始，分析总结了演播室在声学设计和施工管理中需要关注的要点。

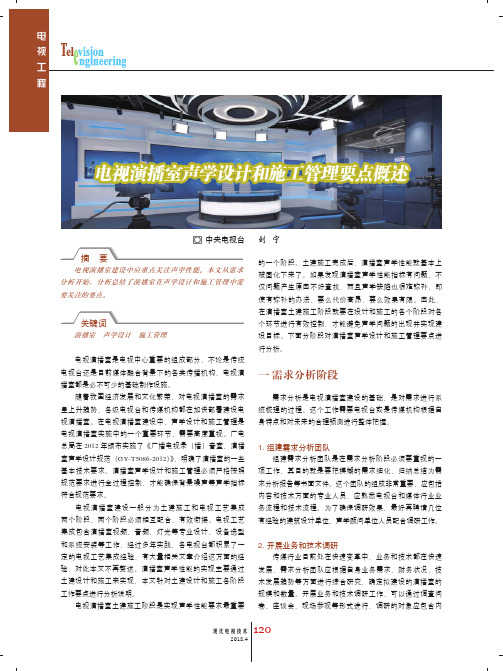

演播室 声学设计 施工管理 中央电视台 刘 宁电视演播室是电视中心重要的组成部分，不论是传统电视台还是目前媒体融合背景下的各类传播机构，电视演播室都是必不可少的基础制作设施。

随着我国经济发展和文化繁荣，对电视演播室的需求呈上升趋势，各级电视台和传媒机构都在加快部署建设电视演播室。

在电视演播室建设中，声学设计和施工管理是电视演播室实施中的一个重要环节，需要高度重视。

广电总局在2012年颁布实施了《广播电视录（播）音室、演播室声学设计规范（GY-T5086-2012）》，明确了演播室的一些基本技术要求。

演播室声学设计和施工管理必须严格按照规范要求进行全过程控制，才能确保背景噪声等声学指标符合规范要求。

电视演播室建设一般分为土建施工和电视工艺集成两个阶段，两个阶段必须相互配合、有效衔接。

电视工艺集成包含演播室视频、音频、灯光等专业设计、设备选型和系统安装等工作，经过多年实践，各电视台都积累了一定的电视工艺集成经验，有大量相关文章介绍这方面的经验，对此本文不再赘述。

演播室声学性能的实现主要通过土建设计和施工来实现，本文针对土建设计和施工各阶段工作要点进行分析说明。

电视演播室土建施工阶段是实现声学性能要求最重要被固化下来了。

如果发现演播室声学性能指标有问题，不仅问题产生原因不好查找，而且声学缺陷也很难弥补，即使有弥补的办法，要么代价高昂，要么效果有限。

因此，设目标。

下面分阶段对演播室声学设计和施工管理要点进行分析。

一 需求分析阶段需求分析是电视演播室建设的基础，是对需求进行系统梳理的过程。

这个工作需要电视台或是传媒机构根据自身特点和对未来的合理预测进行整体把握。

1. 组建需求分析团队组建需求分析团队是在需求分析阶段必须要重视的一项工作，其目的就是要把模糊的需求细化，归纳总结为需求分析报告等书面文件。

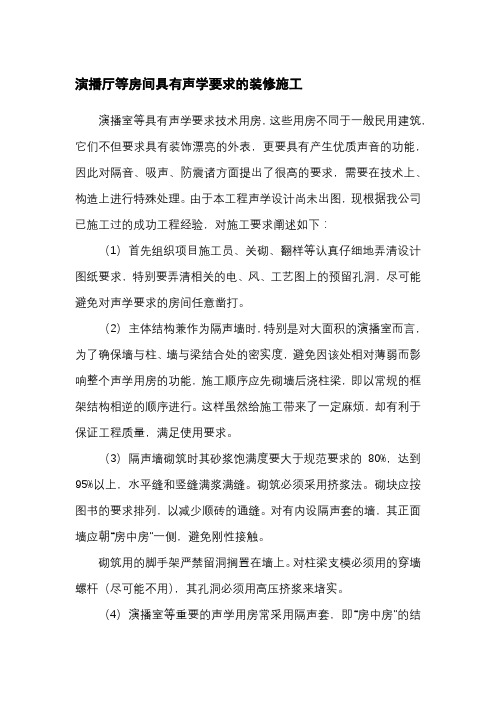

演播厅等房间具有声学要求的装修施工演播室等具有声学要求技术用房，这些用房不同于一般民用建筑，它们不但要求具有装饰漂亮的外表，更要具有产生优质声音的功能，因此对隔音、吸声、防震诸方面提出了很高的要求，需要在技术上、构造上进行特殊处理。

由于本工程声学设计尚未出图，现根据我公司已施工过的成功工程经验，对施工要求阐述如下：（1）首先组织项目施工员、关砌、翻样等认真仔细地弄清设计图纸要求，特别要弄清相关的电、风、工艺图上的预留孔洞，尽可能避免对声学要求的房间任意凿打。

（2）主体结构兼作为隔声墙时，特别是对大面积的演播室而言，为了确保墙与柱、墙与梁结合处的密实度，避免因该处相对薄弱而影响整个声学用房的功能，施工顺序应先砌墙后浇柱梁，即以常规的框架结构相逆的顺序进行。

这样虽然给施工带来了一定麻烦，却有利于保证工程质量，满足使用要求。

（3）隔声墙砌筑时其砂浆饱满度要大于规范要求的80%，达到95%以上，水平缝和竖缝满浆满缝。

砌筑必须采用挤浆法。

砌块应按图书的要求排列，以减少顺砖的通缝。

对有内设隔声套的墙，其正面墙应朝“房中房”一侧，避免刚性接触。

砌筑用的脚手架严禁留洞搁置在墙上。

对柱梁支模必须用的穿墙螺杆（尽可能不用），其孔洞必须用高压挤浆来堵实。

（4）演播室等重要的声学用房常采用隔声套，即“房中房”的结构形式。

施工一般情况下可在主体结构完成后进行，但是如果隔声套处在全封闭结构内，则必须在结构上开设便于人员进出的简易隔声门。

浮筑板施工，首先而且必须在主体结构楼面上做好平整的地面，其平整度偏差不大与1mm。

弹墨线放样定出减震垫块布置点，粘贴减震垫块。

粘贴时要特别注意垫块的方向性。

铺设底模板时必须严密，并用胶带纸封缝。

在绑扎钢筋和浇捣砼时必须小心谨慎。

在下铺的塑料布四周要有足够余长，以防止砼浆流下。

隔声墙替施工应按人能操作的高度分层施工，要向操作人员交底，严禁将建筑杂物带入间缝内。

为防止刚性接触，可在外套墙上铺设超细玻璃棉等柔性的吸声材料。

有线广播录音播音室设计规范和技术用房技术要求（摘录）GYJ26-86一、噪声控制1.1噪声控制的设计标准在125-4000Hz（1/1倍频程）的频率范围内，室内噪声的平均声压级的允许值与录音室的种类有关外，还与站内设备系统本身的噪声有关。

表1 录播室及其它技术用房的噪声评价曲线＊括号中的数值适用于经济条件较差的电视台。

1.2场地的选择广播站（台）的录播室外墙至某些噪声源或振动源的距离大于表2的要求。

在此条件下，还应根据噪声源与录播室的具体关系以及噪声发生的频度、时间等实际情况，决定合理的隔声、隔振措施。

表2 录播室外墙至某些设施的最小距离1.3在广播站（台）建筑物中应根据以下原则合理地布置录播室：i. 必要时，可利用非技术房间将录播室等技术用房包围的格局，以减轻外来噪声的影响。

ii. 宜将录播室及其附属用房集中设置，以利于隔声处理。

iii. 不应使录播室与车库、仓库、金工间、厕所等房间直接相邻（同一层或上下层）。

iv. 录播室及其附属用房宜与站（台）主体结构基础部分分开。

语言用录播室有必要时建在主楼内时，应做"房中房"构造。

v. 录播室应布置在人流少的位置，以尽可能避免外来噪声和震动的干扰。

vi. 对门厅、走道等噪声较高的场所，应做减噪吸声处理1.4录播室围护结构的隔声设计进行隔声设计时，应按中心频率为125，250，500，1000，2000，4000dB（1/1倍频程）分别进行计算（必要时可按1/3倍频程）。

录播室的隔声墙（包括楼板、顶板）的施工质量与隔声性能关系密切。

设计中，应对有关施工质量提出要求（如：对砖墙应满浆满缝，并至少单面抹灰，一切孔洞应填充密实等）。

隔声门、观察窗的设计和技术要求录播室的出入口处必须设两道隔声门。

二道隔声门之间的"声闸"应加以强吸声处理；声闸的深度应大于1.5m。

应根据下述要求设计或选用隔声门：表3 单扇隔声门隔声量的要求注：表内已考虑了门缝等漏声的影响。

一级建造师通信与广电考点——广播电视建筑声学施工技术一、专用录音场所1．录音室的声学要求录音室的声学要求：一是应有适当的混响时间，并且房间中的声音扩散均匀，二是应能隔绝外面的噪声。

为满足第一个要求，录音室的墙壁和顶棚上应布置上适当的吸声材料，在地面上要铺上地毯，以控制各种频率的声音在录音室中的发射程度，使录音室的混响时间符合要求。

为满足第二个要求，录音室应采取一定的隔声措施，一般应设在振动和噪声小的位置，墙壁、门、窗应做隔声处理，如墙体采用厚墙或双层墙，采用密封式的双层窗，录音室与控制室之间的观察窗应由不平行的三层玻璃制成，录音室入口采用特制的双层门，并留出3m2以上的空间，即“声闸”。

录音室天花板与上一层楼板的地面之间，以及录音室地面与下一层楼板的天花板之间，需要用弹性材料隔开，与其他房间的地基间不应有硬性连接，采取浮筑式结构，形成“房中房”，隔绝噪声和振动。

同时，对录音室的通风、采暖和制冷也要采取措施，消除发出的噪声。

2．演播室的声学要求演播室的声学要求：(1)要求尽可能短的混响时间和平直的频率特性。

(2)良好的隔声与减振措施备。

(3）没有声学缺陷。

措施：室内的地面也可铺塑料地板或地毯户以减小室内噪声，并对空调等设备所产生的噪声采取相应的隔声措施。

控制室与演播室之间的观察窗也是需要进行隔声处理的关键部位，常用的方法是采用双层玻璃，两层玻璃不能平行必要时另加一层斜放玻璃，玻璃要有一定的厚度。

3．录音控制室和审听室的声学要求利用调音控制台对演播室或录音室送来的节目信号进行放大、音量调整、平衡、音质修饰、混合、分路和特殊音频加工并监听，然后进行录音或送往主控制室播出的房间称作控制室。

通常演播室或录音室与相邻的控制室之间设有玻璃窗，以便工作人员彼此观察联系。

控制室也要求有一定的空间和一定的混响时一间，以便工作人员逼真地监听节目的音质。

室内主要有调音台、录音设备、监听扬声器和音质处理设备等。

录音控制室声学要求；(1)混响时间足够短，通常在0.25~0.4s。

工 程 技 术1 工程概况台山市广播电视台李星衢节目制作中心室内装饰工程位于台山市台城镇,其装修内容是以电台、电视台的直播室、演播厅等为主要功能用房。

这些功能用房均属于声学装修的范畴,不仅施工过程要求精工细作,声学要求高,且具体的施工方法与一般装修不同。

业主要求该中心装修后播出的音质要求全部达到广播级标准,成为综合性多功能电视台。

2 声学装修特点声学装修工程对天、地、墙的结构要求比较严格,施工技术工艺以及工人素质的高低将影响施工的质量、声学效果及播出质量。

一般来说,混响时间是指当室内声场达到稳态,声源停止发声后,声音衰弱60dB 所经历的时间,它与房间的容积成正比,与房间的内表面吸声量成反比。

由于房间是不变的,故保证混响时间只能从控制房间内表面吸声量着手,制定相应对策,调整施工工艺,解决天花、墙身吸声板结构、地面共振结构等问题,找出影响混响时间的主要原因。

首先要明确吸声与隔声是完全不同的两个声学概念。

吸声是指声波传播到某一边界面时,一部分声能被边界面反射(或散射),一部分声能被边界面吸收。

对于入射声波来说,除了反射到原来空间的反射(散射)声能外,其余能量都被看作被边界面吸收。

在一定面积上被吸收的声能与入射声能之比称为该边界面的吸声系数。

例如室内声波从开着的窗户传到室外,则开窗面积可近似地认为百分之百地“吸收”了室内传来的声波,吸声系数为1。

当然,我们所要考虑的吸声材料,主要不是靠开口面积的吸声,而要靠材料本身的声学特性来吸收声波。

对于两个空间中间的界面隔层来说,当声波从一室入射到界面上时,声波激发隔层的振动,以振动向另一面空间辐射声波,此为透射声波。

通过一定面积的透射声波能量与入射声波能量之比称透射系数。

对于开启的窗户,透射系数可近似为1(吸声系数也为1),其隔声效果为0,即隔声量为0dB。

对于又重又厚的砖墙或厚钢板,单位面积质量大,声波入射时只能激发起此隔层的微小振动,使对另一空间辐射的声波能量(透射声能)很小,所以隔声量大,隔声效果好。

融媒体演播室声学装修实施标准一、声学装修设计主要项目：演播室，用于新闻及访谈节目录制及播出。

建筑平面成长方形，建筑尺寸：9.6m（长）×7.2m（宽）×3.6（高）m。

建筑面积：69m2。

四周墙面采用吸声浮箱体结构布局。

控制室采用隔断隔音吸音墙结构，演播室采用钢质甲级防火隔音门。

二、声学装修设计主要内容：１．演播室空间的主要声学技术指标，即最佳混响时间及混响频率特性及噪声评价曲线标准。

２．设计计算提出演播室技术用房内声学装修设计所需配置的总吸声量（吸声单位）。

３．提出声吸收及声扩散处理的设计配置方案，满足音质及装修的设计要求。

４．提出符合防火、装饰及声学要求的各类声学处理材料及其结构形式方案。

５．提出满足声学技术用房空气声及固体声隔绝的隔声设计要求及措施。

三、装修方案设计技术依据：１.融媒体演播室有关建筑平面图。

２．GYJ26-86广电总局标《有线广播录、播音室声学设计规范和技术用房技术要求》。

３．GYJ42-89广电总局标《广播电视中心技术用房容许噪声标准》。

４．GY33－88广电总局标《广播电视工程建筑设计防火标准》。

5. GYJ26-86广电总局标《录音室的混响时间及频率特性》。

四、建声设计主要技术措施：１．主要演播用房有合理的平面位置，尽量避免与噪声及振动的房间为邻。

２．尽可能使演播室有合适的平剖面体形及长宽高比例，避免在室内产生颤动回声及驻波等声缺陷问题。

建声设计将结合装修作一定的调整，并采用一定的声扩散处理，为获得良好的音质创造必要条件。

３．根据演播室等技术用房的混响时间频率的特性及总吸声量的需要，并结合装修美观要求，在技术用房内墙面及天花将设计配置不同材料及形式的吸声结构，不同形式的声扩散体，使各技术用房达到预期的混响特性要求。

４．声学设计中对声吸收和声扩散处理的均采用分散和均匀配置的原则，既满足室内装修，又利于改善室内声场扩散特性。

５．所有设计所选用的隔声材料均满足阻燃、防火的特性，以达到消防规定的有关要求。
