SMT操作安全知识培训课件
- 格式：ppt
- 大小：2.78 MB
- 文档页数：16
下载文档原格式
合集下载
SMT设备操作安全培训教材(完整版) - 副本
4. 操作员在手动放板或生产断板时应注意正确的放板方法。对于底面有元件（贴 片件、AI件）或断板应在过炉前底部平垫上一张纸且注意放在网带的中央部分过 炉。对于底面没有元件的PCB板不用垫纸但应放在网带的中央部分过炉防止卡到 轨道齿轮或卡住网带。
五、回流炉操作安全注意事项
5.上炉盖为可开闭器件，严禁在炉盖周围存放PCB板、物料或其它物品， 防止炉盖在开闭时产生危险。 6.炉后目检人员应及时捡板，离岗时应有顶岗人员顶位，防止炉子轨道 链条传板不顺而出现卡板。当出现轨道传板不顺或卡板时操作员应立即 通知工程人员处理防止严重事故发生。 7.回流炉为高温设备，当人体接触时应特别注意，防止烫伤！ 8. 严禁操作员随意删除、修改炉温参数。严禁权限之外人员随意拆除机 器部件或将传感器拆除、短接、移位！
五、回流炉操作安全注意事项
1. 此设备为高温及带机械传动的设备，故操作时应特别注意人身安全。严禁操 作员及权限之外的人员操作！
2. 注意不要将手、衣服、头发、擦拭布等物品伸入炉口，防止被链条、齿轮等夹 住卷入炉膛内而造成人身伤害。
3. 严禁操作员私自操作炉体控制按钮，改变炉轨宽度或开启炉盖等作业。严禁操 作员非紧急情况而随意按压“紧急停止”开关。
11、报警时，必须确认机器已经停止动作， 方可进行下一步操作（比如取板） 12、订单生产完成后，需要转线，必须将顶针、隔板取出再调取程序，调整 轨道宽度
三、贴片机安全操作注意事项
1、机器在正常动作过程中严禁打开机器门盖，严禁将手、头、工具等伸入 机器内，严禁突然关电气或将“伺服开关”打到OFF档， 严禁机器在正常运转时插拔飞达。
1. 工作场所禁止吸烟，进食，要求通风良好； 2. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 3. 工作完毕要换掉工作服，进食前将手、脸用肥皂 和清水洗净，漱口.
五、回流炉操作安全注意事项
5.上炉盖为可开闭器件，严禁在炉盖周围存放PCB板、物料或其它物品， 防止炉盖在开闭时产生危险。 6.炉后目检人员应及时捡板，离岗时应有顶岗人员顶位，防止炉子轨道 链条传板不顺而出现卡板。当出现轨道传板不顺或卡板时操作员应立即 通知工程人员处理防止严重事故发生。 7.回流炉为高温设备，当人体接触时应特别注意，防止烫伤！ 8. 严禁操作员随意删除、修改炉温参数。严禁权限之外人员随意拆除机 器部件或将传感器拆除、短接、移位！
五、回流炉操作安全注意事项
1. 此设备为高温及带机械传动的设备，故操作时应特别注意人身安全。严禁操 作员及权限之外的人员操作！
2. 注意不要将手、衣服、头发、擦拭布等物品伸入炉口，防止被链条、齿轮等夹 住卷入炉膛内而造成人身伤害。
3. 严禁操作员私自操作炉体控制按钮，改变炉轨宽度或开启炉盖等作业。严禁操 作员非紧急情况而随意按压“紧急停止”开关。
11、报警时，必须确认机器已经停止动作， 方可进行下一步操作（比如取板） 12、订单生产完成后，需要转线，必须将顶针、隔板取出再调取程序，调整 轨道宽度
三、贴片机安全操作注意事项
1、机器在正常动作过程中严禁打开机器门盖，严禁将手、头、工具等伸入 机器内，严禁突然关电气或将“伺服开关”打到OFF档， 严禁机器在正常运转时插拔飞达。
1. 工作场所禁止吸烟，进食，要求通风良好； 2. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 3. 工作完毕要换掉工作服，进食前将手、脸用肥皂 和清水洗净，漱口.
SMT员工培训资料ppt课件
1/18/2024
3
SMT认识
• SMT名词？
IC 英文字母Integrated Circuit 的简写 ,中文译为集成电路
ICT 英文字母In-Circuit Test的简写 ，中文译为在线测试
PPM 英文字母Parts Per Million 的简写 ，中文译为每百万个元件的坏品率。
ESD
英文字母Electro-Static Discharge的简写，中文译为静电释放
3. 管装物料 Tube
1/18/2024
20
SMD元件介绍
• SMD元件认识
Chip 电阻，电容
集成电路Lead pitch
英制
公制（mm)
英制
公制（mm)
0201
0.6 × 0.3
50
1.27
0402
1.0×0.5
30
0.8
0603
1.6 ×0.8
25
0.65
0805
2.0 ×1.25
20
0.5
1/18/2024
14
印刷知识
• 少锡
原因：
• 钢网厚度太薄，开孔太小 • 锡膏量不足少锡会产生假焊，少锡等不良现象
对策：
• 增加锡膏厚度,如改变网布或板膜等. • 提升印着的精准度. • 调整锡膏印刷的参数
1/18/2024
15
印刷知识
• 粘着力不够
原因： • 环境温度高、风速大,造成锡膏中溶剂逸失太多. • 锡粉颗粒度太大的问题. • 粘着力不够会产生飞件，假焊，竖件等不良。
对策： • 消除溶剂逸失的条件(如降低室温、减少空调吹风等）。 • 降低金属含量的百分比。 • 调整锡膏粒度的分配（如搅拌锡膏)。
SMT 操作安全PPT课件
急救措施
皮肤接触：1.用大量水和肥皂清洗接触部位； 2.过敏严重者立即就医。 吸 入：1.如果吸入本品蒸汽发生中毒，立即转移到新鲜空气处；2.如果呼吸停止则给予人
工呼吸，并尽快送医院诊治；3.如果呼吸困难，立即送医院治疗并在可能的情况下输氧。 眼 睛 ：1.用大量水冲洗至少15分钟，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.如不慎将本物质吞入，立即喝二大杯水稀释；2.立即去内科医生处检查。
CM602 机器导 轨带有 强磁！
CM602移动臂
×

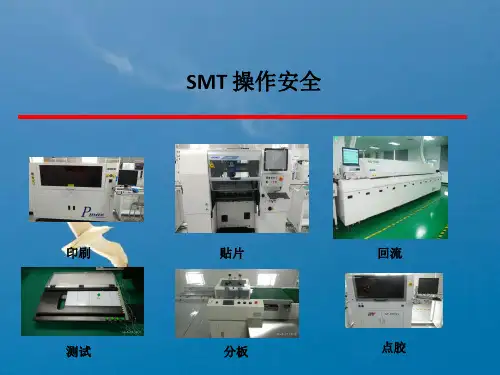

SMT操作安全
无论机器是 否开启，任 何物品都不 得放在机器 内部，防止 物品损坏甚 至人员受伤
CM602导轨
×
计算器不应长时 间放在此区域附 近，以免计算器 液晶显示屏损伤
CM602换料车
SMT 操作安全
设备发出磁 场干扰
使用心脏起搏器 的人员不得靠近 有此标识的区域
SMT 操作安全
● IPA剂（易燃品）
IPA剂，装在锡 膏机(SP-18)背后
对人体主要危害症状有：
1.对皮肤有刺激，许多人可能在数日或一周内有红 疹、发炎等轻度过敏反应； 2.对呼吸道有轻微刺激，对眼睛有刺激。
操作注意事项:
1.使用场所要求通风良好，远离火源和点火花； 2.作业场所严禁烟火并避免用可能跳火花之器具； 3. 工作场所禁止进食，要求通风良好； 4. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 5. 工作完毕要换掉工作服，进食前将手、脸用肥皂和 清水洗净，漱口.
急救措施
吸 入 ： 1.将患者移至空气新鲜处； 2.如果停止呼吸，清理呼吸道，并立即实行人工呼吸； 3.送 医，看是否再作其他处理。
皮肤接触：1.一般用水清洗即可；2.如果有皮肤有过敏反应出现，请立即就医，衣物须清洗。 眼 睛 ：1.用大量水冲洗，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.若患者意识清醒，给患者喝大量水，有条件再给牛奶； 2.用手指插入喉咙催吐；
SMT员工培训教材-PPT课件
CR Chip Resistors
DR Diode
BQFP Bumper Quad Flat Pack
BGA Ball Grid Array
3、贴片机操作及重点注意事项
3、贴片机操作及重点注意事项
3、贴片机操作及重点注意事项
QFP
TQFP
SOJ
PLCC
SOPPDIP源自3、贴片机操作及重点注意事项
生产：点击文件菜单,再点选所 要生产的文件，确认站位料；
４
５
６
操作员必须15分钟看一次设备 保持机台清洁卫生和feeder摆 打出来的PCBA是否存在问题； 放整齐
生产过程中，当蜂鸣叫时，警报 灯亮，须马上处理异常
贴片元件基本知识
3、贴片机操作及重点注意事项
Crystals
CC Chip Capacitor
贴片机运作流程
物料员出板上拉
3、贴片机操作及重点注意事项
核对 P/N,记 数
装料
丝印位PASS 板 装料
打机 无料
打完 下工序
贴片机操作方法
１
２
3、贴片机操作及重点注意事项
３
开始键 紧急开关
机前检查：气压在(0.4-0.6)MPA 范围内；
开机：将机器右下方黑色主电源 开关打至“—”处；
复原键 停止键
签收记录
装入到上板机箱内 自动流入贴片 洗板处理
全自动印刷锡膏
PASS NO
检查
全自动印刷操作步骤
１
２
1、全自动印刷机操作及重点注意事项
３
将PCB装入到板架内； ４
将板加装入到上板机箱内； 板架自动送料至丝刷机内；
５
６
操作印刷机点启击动自动模式；
SMT基础培训教材(ppt版)
活性均勻之助焊劑
2. 活性劑
1)消除焊接面之氧化物,降低外表張力
2)活性劑之種類
A.有機酸類
B.有機氨類
第三十二页，共四十六页。
焊錫膏的組成及功能(gōngnéng)
三.抗捶流劑
1.防止(fángzhǐ)錫粉與錫膏助焊劑分 離
2.防止錫塌
第三十三页，共四十六页。
印刷(yìnshuā)作業查核要項
清洗
SMT&PTH焊錫方式(fāngshì)
二.SMT膠材/波焊
三.SMT錫膏/迴焊
上膠
上錫膏
零件(línɡ jiàn)放置
膠固化
零件放置 迴焊
PCB翻轉
零件插裝
清洗
波焊
清洗
第十九页，共四十六页。
SMT/PTH組裝方式(fāngshì)
一.單面SMT 二.單面PTH
三.單面SMT+PTH 四.單面SMT+雙面PTH 五.雙面SMT+單面PTH
六.雙面SMT+單面 PTH
第二十页，共四十六页。
貼片技術組裝流程(liú 圖 chéng)
Surface Mounting Technology Process Flow Chart
發料
Parts Issue
基板烘烤(hōnɡ kǎo)
Barc Board Baking
錫膏印刷(yìnshuā)
第十三页，共四十六页。
公制 1005 1608 2125 3216 3225 4532 4564
SMT零件 (E) (línɡ jiàn)
SOT電晶體 SOT SOT SOIC PLCC
FLAT PACKGE QFP
SOT-23 SOT-89 SOT-143 SOP-8PIN~PLCC-124PIN PLCC-18PIN~MO-86PIN MO-24PIN~MO-86PIN QFP-44PIN~QFP-396PIN
SMT设备操作安全培训教材(完整版)ppt课件
3、4.29 九线tbl-8 撞坏6个226吸嘴 （PCB 板在夹具内翘起，贴片时报警， 操作员直接推动头部，导致吸嘴撞弯）
4、3.20 发现七线第一二三号机后侧急停开关破损
5、5.4 十线TBL-1 撞弯2个110 吸嘴 （操作员转线时，拔插飞达不注意导致 损坏吸嘴）
6、5.17新操作员独立上岗，转线时未将贴片机内顶针清除即调整轨道，导
3、钢网需轻拿轻放，不可碰撞、按 压而使钢网变形。 下线后及时清洁干净确认。
Байду номын сангаас13
二、印刷机操作安全注意事项
4、手动清洁钢网时绝不可以动到轨道顶PIN或随意改动顶PIN的设置。
5、严禁操作员私自调用、更换、修 改印刷程式参数。 严禁操作员随意删除、修改机器参数。
6、手动放板时注意进板方向，绝不可以 将PCB放反进入印刷机印刷。经过全检 所装框的PCB板完全OK后才可以放入送 板机， 杜绝将放反的PCB板进入印刷机印刷而 损坏钢网、刮刀。
10
一、上板机操作安全注意事项
5、在上板机正常运作过程中严禁将手（或头、衣 角等）伸入框内，必须停机后方可作业。严禁上板 机在边运作时边装框作业。如遇紧急情况及时按下 “急停开关”。
6、严禁私自修改、删除 机器设定之参数。如遇 自己不熟悉或不懂之内 容严禁私自操作必须及 时上报工程人员或全工
位协助处理。 11
3.若患者意识不清，勿进行催吐； 4.立即就医。
6
● 乙醇（易燃品）
SMT 操作安全
乙醇，装在锡 膏机背后
对人体主要危害症状有：
1.对皮肤有刺激，许多人可能在数日或一周内有红 疹、发炎等轻度过敏反应； 2.对呼吸道有轻微刺激，对眼睛有刺激。
操作注意事项:
《smt基础培训资料》课件
《smt基础培训资料》课件一、教学内容本节课我们将学习《SMT基础培训资料》教材的第3章和第4章，详细内容包括：SMT基本概念、工艺流程、设备选择与维护，以及贴片元件的认识和使用。
二、教学目标1. 了解SMT的基本概念、工艺流程和设备选择与维护；2. 掌握常见贴片元件的类型、特点及使用方法；3. 培养学生动手操作能力和团队协作能力。
三、教学难点与重点1. 教学难点：SMT设备的操作与维护，贴片元件的识别与使用；2. 教学重点：SMT基本概念，工艺流程，常见贴片元件的类型及特点。
四、教具与学具准备1. 教具：PPT课件、SMT设备模型、贴片元件样品；2. 学具：笔记本、教材、笔。
五、教学过程1. 实践情景引入（5分钟）展示SMT设备模型，引导学生了解SMT在实际生产中的应用；介绍本节课的学习目标和内容。
2. 理论讲解（10分钟）讲解SMT基本概念、工艺流程和设备选择与维护；分析常见贴片元件的类型、特点及使用方法。
3. 例题讲解（10分钟）通过PPT展示例题，讲解SMT工艺流程中的关键步骤；引导学生掌握贴片元件的识别方法。
4. 随堂练习（5分钟）学生独立完成练习题，巩固所学知识；教师巡回指导，解答学生疑问。
5. 动手实践（20分钟）学生分组进行SMT设备模型操作，体验SMT工艺流程；教师指导学生正确使用贴片元件，完成实际操作。
学生分享学习心得，提出疑问，教师解答。
六、板书设计1. SMT基本概念、工艺流程、设备选择与维护；2. 常见贴片元件类型及特点；3. 学生练习题答案。
七、作业设计1. 作业题目：列举SMT工艺流程的三个关键步骤；识别三种常见贴片元件，并说明其特点；结合实际操作，简述SMT设备的使用与维护。
2. 答案：（1）印刷、贴片、焊接、清洗、检测；（2）电阻、电容、二极管；（3）设备使用前需检查电源、气源、设备状态；使用过程中注意设备运行状况，及时调整参数；使用后做好设备保养和清洁。
八、课后反思及拓展延伸1. 课后反思：本节课学生对SMT基本概念和工艺流程掌握较好，但在设备操作与维护方面还需加强练习；2. 拓展延伸：鼓励学生课后查阅相关资料，了解SMT行业的发展趋势和前沿技术。
SMT设备操作安全注意事项精品PPT课件
S M T
制作單位: 自動化工程課 7年7月19日
1
設備操作安全
2
設備
1. 送板機 2. 半自動印刷機 3. 全自動印刷機
4. 貼片機
5. 回焊爐 6. AOI
3
一.送板機操作安全
(1)PCB需完全裝在框架內,不可超出框架,避免框架在上升 下降時損壞PCB.
(2)框架中一格只能放一片板,防止在推板時損壞PCB. (3)傳動部位在動作時,不可將手放在傳送履帶內,防止夾
傷手指. (4)在正常運作時,不可在推板出口處觀望,避免基板的突
然推出傷及到人生安全.
4
二.半自動印刷機操作安全
(1)在印刷时,手不可放在TABLE台上,避免钢网框的下降而 压伤手.
(2)在TABLE台上不可放工具或其它杂物,不可随意摆放顶 Pin,防止顶坏钢网或PCB.
(3)不可随意调整刮刀压力,避免因刮刀压力过大而刮破钢 网.
5
三.全自動印刷機操作安全
(1)檢查機器內是否有治工具,金屬類等異物留在機器內. (2)要時刻保持傳感器的清潔,避免造成感應器失靈,卡板
等. (3)缷裝刮刀時,注意F與R的區別,要檸緊螺絲,防止刮刀掉
在鋼網上損壞刮刀或鋼網 (4)機器正在運行中,嚴禁突然停止或打開蓋子,小心造成
機器硬件故障和傷到人生安全. (5)投板時嚴禁同時放兩片板,小心會造成軌道變形頂破鋼
14
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
制作單位: 自動化工程課 7年7月19日
1
設備操作安全
2
設備
1. 送板機 2. 半自動印刷機 3. 全自動印刷機
4. 貼片機
5. 回焊爐 6. AOI
3
一.送板機操作安全
(1)PCB需完全裝在框架內,不可超出框架,避免框架在上升 下降時損壞PCB.
(2)框架中一格只能放一片板,防止在推板時損壞PCB. (3)傳動部位在動作時,不可將手放在傳送履帶內,防止夾
傷手指. (4)在正常運作時,不可在推板出口處觀望,避免基板的突
然推出傷及到人生安全.
4
二.半自動印刷機操作安全
(1)在印刷时,手不可放在TABLE台上,避免钢网框的下降而 压伤手.
(2)在TABLE台上不可放工具或其它杂物,不可随意摆放顶 Pin,防止顶坏钢网或PCB.
(3)不可随意调整刮刀压力,避免因刮刀压力过大而刮破钢 网.
5
三.全自動印刷機操作安全
(1)檢查機器內是否有治工具,金屬類等異物留在機器內. (2)要時刻保持傳感器的清潔,避免造成感應器失靈,卡板
等. (3)缷裝刮刀時,注意F與R的區別,要檸緊螺絲,防止刮刀掉
在鋼網上損壞刮刀或鋼網 (4)機器正在運行中,嚴禁突然停止或打開蓋子,小心造成
機器硬件故障和傷到人生安全. (5)投板時嚴禁同時放兩片板,小心會造成軌道變形頂破鋼
14
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
SMT培训资料ppt课件
精选版课件ppt
11
由上面可以看出第三位數是表示前面兩位數後面有多少 個零. 如: 105 表示 10 後面有5個0 即105=10 00000Ω=1000KΩ=1MΩ 330 表示 33 後面有0個0 (即沒有0) 330=33Ω 精密電阻用四位阿拉伯數字表示. 如: "1002" 計算時,前面三位數不變,第四位數表示前面三位數乘以 10n 如: 1002=100×102=100×100=10000Ω=10KΩ 如: 4991=499×101=499×10=4990Ω=4.99KΩ 計算方法與普通電阻道理相同 精密電阻可以代替普通電阻,但普通電阻不可以代替精密 電阻(但必須經過客戶同意),
¡ SMT是电子组装技术的一场革命,已广泛运 用于军用电子产品,航天航空电子技术,民用 消费电子产品上.
¡ 表面贴装技术具有体积小,重量轻,密度高, 功能强,速度快,可靠性高等优点.
精选版课件ppt
3
¡ 随着技术的进步,片状元器件的应用,表面贴 装技术得到了讯速发展,从厚膜电路,薄膜电 路发展到裸芯片直接装焊到电路板上,并朝 着三维组装技术迈进.
¡ 焊区设定和布局
¡ (3)贴装设备 高速机、中速机、泛用机(多功能机)
主要贴装方式：顺序式、同时式
精选版课件ppt
6
SMT的技术分类：
¡ 1、集成电路、片式元件的设计、制造技术； ¡ 2、电路、元件的封装技术； ¡ 3、SMD自动贴装机的设计、制造技术； ¡ 4、组装工艺技术、连接技术； ¡ 5、组装用材料的开发、生产技术； ¡ 6、电路基板的设计制造技术； ¡ 7、可靠性试验、自动检测技术
¡ FCT:Function Circuit Test(功能电路测试)
精选版课件ppt
SMT操作安全知识培训ppt课件
保险
保
销
险
销
压把
二氧化碳灭火器
胶质 喷管
保险 销的 铅封
● 二氧化碳灭火器使用方法
保险销 的铅封
SMT 操作安全
1、去除铅封，紧急时刻在 抽出保险销时扯掉也可以 。
3、站在距火源2米的地方左手拿 喇叭喷管，右手用力压下压把。
2、抽出保险销。
留意： 灭火时，人员应站在上风口除，回避火焰。 持喷筒的手应握在胶质喷管处，防止冻伤。 室内使用后，应加强通风
×
吹板时没有 带手套，手 指容易被酒 精或者锡膏 污染
×
刷完锡膏的板边缘不得超出
防静电工作台边缘，防止人 员走动时碰落PCB板，造成 锡膏污染
被污染的抹布、手 套应统一回收报废
被红胶、酒精 和锡膏污染的 擦网纸、手套 应统一回收报 废
饭前一定要用肥皂洗手，防 止化学品入口
● 防化学品污染
×
锡膏站手工 清洗网板时 应配戴橡胶 手套，防止 酒精和锡膏 渗透污染
眼 睛 ：1.用大量水冲洗至少15分钟，并不时撑开上下眼皮； 2.如有刺激感，请即就医。
SMT 操作安全
● 乙醇〔易燃品）
乙醇，装在锡 膏机背后
对人体主要危害症状有：
1.对皮肤有刺激，许多人可能在数日或一周内有红 疹、发炎等轻度过敏反应； 2.对呼吸道有轻微刺激，对眼睛有刺激。
操作注意事项:
1.使用场所要求通风良好，远离火源和点火花；
4、同时摆动灭火器，使粉雾横扫整个火焰 区，由近而远向前推进，直至火焰扑灭。
p 急救措施
● 常见冲洗眼睛方法
SMT 操作安全
仰 头 睁 眼 冲 洗
√
×
闭
眼
睁大眼
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
禁止从导轨伸入
当心夹手
SMT操作安全知识培训
13
注意： 机器内部应保持清洁，不得有异物， 设备附近不要长时间放置带有液晶 显示屏的物件、仪器，以免显示屏 被损坏
机器导 轨带有 强磁！
移动臂
× ×
SMT操作安全
无论机器是 否开启，任 何物品都不 得放在机器 内部，防止 物品损坏甚 至人员受伤
导轨
计算器不应长时 间放在此区域附 近，以免计算器 液晶显示屏损伤
SMT操作安全知识培训
8
SMT 操作安全
● IPA剂（易燃品）
IPA剂，装在锡 膏机(SP-18)背后
对人体主要危害症状有：
1.对皮肤有刺激，许多人可能在数日或一周内有红 疹、发炎等轻度过敏反应； 2.对呼吸道有轻微刺激，对眼睛有刺激。
急救措施
操作注意事项:
1.使用场所要求通风良好，远离火源和点火花； 2.作业场所严禁烟火并避免用可能跳火花之器具； 3. 工作场所禁止进食，要求通风良好； 4. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 5. 工作完毕要换掉工作服，进食前将手、脸用肥皂和 清水洗净，漱口.
SMT 操作安全
红胶
一般用于清洗锡膏， 网板，或者助焊剂残 余
锡膏
一般用来 洗机板
修补后助焊剂残余
洗板水
IPA剂
SMT操作安全知识培训
6
SMT 操作安全
● 锡膏（轻度危险品）
对人体主要危害症状有：
1、头痛、目眩、易疲劳、关节痛、四肢感觉异常、 腹部绞痛、颜面苍白、 贫血、便秘、食欲不 振、呕吐、下痢等不良影响，应谨慎处理； 2、如有异常，立即就医； 3、如有头痛、腹痛、呕吐、便秘等症状应立即接 受医师诊断；
皮肤接触：1.用酒精等合适溶剂擦拭后，用肥皂清洗接触部位； 2.情况严重者立即就医。 眼 睛 ：1.用大量水冲洗，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.若患者意识清醒，给患者喝大量水，有条件再给牛奶； 2.用手指插入喉咙催吐；
3.若患者意识不清，勿进行催吐； 4.立即就医。
2
目录
SMT 操作安全
SMT常见警告标示 SMT常见化学物品 SMT操作安全 易燃品消防措施 常见急救措施 安全隐患的伤害类型及预防办法
SMT操作安全知识培训
3
p SMT常见警告标识
SMT 操作安全
高压
易燃
高温
防静电
高温
磁力伤害
设备发 出磁场， 电子仪 表、液 晶屏、 金属手 表等应 该远离， 以免被 损坏
SMT操作安全知识培训
7
● 红胶（轻度危险品）
SMT 操作安全
对人体主要危害症状有：
1.对皮肤有刺激，许多人可能在数日或一周内有红 疹、发炎等轻度过敏反应； 2.对呼吸道有轻微刺激，对眼睛有刺激。
操作注意事项:
1. 工作场所禁止吸烟，进食，要求通风良好； 2. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 3. 工作完毕要换掉工作服，进食前将手、脸用肥皂 和清水洗净，漱口.
10
一、印刷站
SMT操作安全
OK
NG
禁止短接安全插销
禁止伸入轨道取板
√
×
SMT操作安全知识培训
11
印刷站-送板机
上板机
SMT操作安全
OK
配
电
√
柜 门
关
闭
NG
×
配 电 柜 门 打 开
禁止运行时拿板
SMT操作安全知识培训
12
二、贴片站-YAMAHA
OK
SMT操作安全 NG
禁止短接安全开关
料车上禁止放异物
吸 入 ： 1.将患者移至空气新鲜处； 2.如果停止呼吸，清理呼吸道，并立即实行人工呼吸； 3.送 医，看是否再作其他处理。
皮肤接触：1.一般用水清洗即可；2.如果有皮肤有过敏反应出现，请立即就医，衣物须清洗。 眼 睛 ：1.用大量水冲洗，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.若患者意识清醒，给患者喝大量水，有条件再给牛奶； 2.用手指插入喉咙催吐；
换料车
SMT操作安全知识培训
14
SMT操作安全
设备发出磁 场干扰
使用心脏起搏器 的人员不得靠近 有此标识的区域
液液
晶晶 屏屏
机械手表
液 晶 屏
电子词典
液 晶 屏
游标卡尺
ቤተ መጻሕፍቲ ባይዱ
液
液
晶
晶
屏
屏
计算器
手机
电容表
万用表
注意：
1、磁力区域，机械手表应该 远离，以免手表里面的精密零 件被损坏；
2、带有液晶屏的设备也应该 远离这些区域，以免长期受磁 场干扰，液晶屏幕被损坏，影 响信息的正常显示。
3.若患者意识不清，勿进行催吐； 4.如果呼吸困难，神志不清，立即就医。
SMT操作安全知识培训
9
p SMT操作安全 各类设备EMERGNCY STOP 一览
SMT 操作安全
YAMAHA贴片机
回流焊炉
AOI及3D测厚仪SPI
X-RAY
MPM印刷机 松下CM602及DT401
上板机系列
JUKI点胶机
SMT操作安全知识培训
急救措施
皮肤接触：1.用大量水和肥皂清洗接触部位； 2.过敏严重者立即就医。 吸 入：1.如果吸入本品蒸汽发生中毒，立即转移到新鲜空气处；2.如果呼吸停止则给予人
工呼吸，并尽快送医院诊治；3.如果呼吸困难，立即送医院治疗并在可能的情况下输氧。 眼 睛 ：1.用大量水冲洗至少15分钟，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.如不慎将本物质吞入，立即喝二大杯水稀释；2.立即去内科医生处检查。
设备发出磁场干扰， 使用心脏起搏器的 人员不要靠近设备， 以免起搏器工作紊 乱，造成人员伤亡
磁力伤害
禁止手 触摸机器
辐射
SMT操作安全知识培训
4
SMT 操作安全
p SMT常见警告标识（防夹手标识）
看到以下这些标识，手应该远离贴有警告的区域，以免被夹伤
SMT操作安全知识培训
5
p SMT常用化学物品
关注安全 关爱生命
000000
？000000
当把人的生命比作是“1”时，生活就是在“1” 后面加“0”，后面加的“0”越多，说明事业越
成功、家庭越幸福。倘若人的生命不存在了， 后面加再多的“0”还有什么意义呢？
SMT操作安全知识培训
1
SMT安全知识培训
SMT 操作安全
印刷
贴片
回流
AOI
锂电池保护板测试机 SMT操作安全知识自培训动上板机
操作注意事项:
1. 工作场所禁止吸烟，进食，要求通风良好； 2. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 3. 工作完毕要换掉工作服，进食前将手、脸用肥皂 和清水洗净，漱口.
急救措施
吸 入 ： 1.将患者移至空气新鲜处； 2.如果停止呼吸，清理呼吸道，并立即实行人工呼吸； 3.送 医，看是否再作其他处理。
当心夹手
SMT操作安全知识培训
13
注意： 机器内部应保持清洁，不得有异物， 设备附近不要长时间放置带有液晶 显示屏的物件、仪器，以免显示屏 被损坏
机器导 轨带有 强磁！
移动臂
× ×
SMT操作安全
无论机器是 否开启，任 何物品都不 得放在机器 内部，防止 物品损坏甚 至人员受伤
导轨
计算器不应长时 间放在此区域附 近，以免计算器 液晶显示屏损伤
SMT操作安全知识培训
8
SMT 操作安全
● IPA剂（易燃品）
IPA剂，装在锡 膏机(SP-18)背后
对人体主要危害症状有：
1.对皮肤有刺激，许多人可能在数日或一周内有红 疹、发炎等轻度过敏反应； 2.对呼吸道有轻微刺激，对眼睛有刺激。
急救措施
操作注意事项:
1.使用场所要求通风良好，远离火源和点火花； 2.作业场所严禁烟火并避免用可能跳火花之器具； 3. 工作场所禁止进食，要求通风良好； 4. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 5. 工作完毕要换掉工作服，进食前将手、脸用肥皂和 清水洗净，漱口.
SMT 操作安全
红胶
一般用于清洗锡膏， 网板，或者助焊剂残 余
锡膏
一般用来 洗机板
修补后助焊剂残余
洗板水
IPA剂
SMT操作安全知识培训
6
SMT 操作安全
● 锡膏（轻度危险品）
对人体主要危害症状有：
1、头痛、目眩、易疲劳、关节痛、四肢感觉异常、 腹部绞痛、颜面苍白、 贫血、便秘、食欲不 振、呕吐、下痢等不良影响，应谨慎处理； 2、如有异常，立即就医； 3、如有头痛、腹痛、呕吐、便秘等症状应立即接 受医师诊断；
皮肤接触：1.用酒精等合适溶剂擦拭后，用肥皂清洗接触部位； 2.情况严重者立即就医。 眼 睛 ：1.用大量水冲洗，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.若患者意识清醒，给患者喝大量水，有条件再给牛奶； 2.用手指插入喉咙催吐；
3.若患者意识不清，勿进行催吐； 4.立即就医。
2
目录
SMT 操作安全
SMT常见警告标示 SMT常见化学物品 SMT操作安全 易燃品消防措施 常见急救措施 安全隐患的伤害类型及预防办法
SMT操作安全知识培训
3
p SMT常见警告标识
SMT 操作安全
高压
易燃
高温
防静电
高温
磁力伤害
设备发 出磁场， 电子仪 表、液 晶屏、 金属手 表等应 该远离， 以免被 损坏
SMT操作安全知识培训
7
● 红胶（轻度危险品）
SMT 操作安全
对人体主要危害症状有：
1.对皮肤有刺激，许多人可能在数日或一周内有红 疹、发炎等轻度过敏反应； 2.对呼吸道有轻微刺激，对眼睛有刺激。
操作注意事项:
1. 工作场所禁止吸烟，进食，要求通风良好； 2. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 3. 工作完毕要换掉工作服，进食前将手、脸用肥皂 和清水洗净，漱口.
10
一、印刷站
SMT操作安全
OK
NG
禁止短接安全插销
禁止伸入轨道取板
√
×
SMT操作安全知识培训
11
印刷站-送板机
上板机
SMT操作安全
OK
配
电
√
柜 门
关
闭
NG
×
配 电 柜 门 打 开
禁止运行时拿板
SMT操作安全知识培训
12
二、贴片站-YAMAHA
OK
SMT操作安全 NG
禁止短接安全开关
料车上禁止放异物
吸 入 ： 1.将患者移至空气新鲜处； 2.如果停止呼吸，清理呼吸道，并立即实行人工呼吸； 3.送 医，看是否再作其他处理。
皮肤接触：1.一般用水清洗即可；2.如果有皮肤有过敏反应出现，请立即就医，衣物须清洗。 眼 睛 ：1.用大量水冲洗，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.若患者意识清醒，给患者喝大量水，有条件再给牛奶； 2.用手指插入喉咙催吐；
换料车
SMT操作安全知识培训
14
SMT操作安全
设备发出磁 场干扰
使用心脏起搏器 的人员不得靠近 有此标识的区域
液液
晶晶 屏屏
机械手表
液 晶 屏
电子词典
液 晶 屏
游标卡尺
ቤተ መጻሕፍቲ ባይዱ
液
液
晶
晶
屏
屏
计算器
手机
电容表
万用表
注意：
1、磁力区域，机械手表应该 远离，以免手表里面的精密零 件被损坏；
2、带有液晶屏的设备也应该 远离这些区域，以免长期受磁 场干扰，液晶屏幕被损坏，影 响信息的正常显示。
3.若患者意识不清，勿进行催吐； 4.如果呼吸困难，神志不清，立即就医。
SMT操作安全知识培训
9
p SMT操作安全 各类设备EMERGNCY STOP 一览
SMT 操作安全
YAMAHA贴片机
回流焊炉
AOI及3D测厚仪SPI
X-RAY
MPM印刷机 松下CM602及DT401
上板机系列
JUKI点胶机
SMT操作安全知识培训
急救措施
皮肤接触：1.用大量水和肥皂清洗接触部位； 2.过敏严重者立即就医。 吸 入：1.如果吸入本品蒸汽发生中毒，立即转移到新鲜空气处；2.如果呼吸停止则给予人
工呼吸，并尽快送医院诊治；3.如果呼吸困难，立即送医院治疗并在可能的情况下输氧。 眼 睛 ：1.用大量水冲洗至少15分钟，并不时撑开上下眼皮； 2.如有刺激感，请即就医。 口 食 ：1.如不慎将本物质吞入，立即喝二大杯水稀释；2.立即去内科医生处检查。
设备发出磁场干扰， 使用心脏起搏器的 人员不要靠近设备， 以免起搏器工作紊 乱，造成人员伤亡
磁力伤害
禁止手 触摸机器
辐射
SMT操作安全知识培训
4
SMT 操作安全
p SMT常见警告标识（防夹手标识）
看到以下这些标识，手应该远离贴有警告的区域，以免被夹伤
SMT操作安全知识培训
5
p SMT常用化学物品
关注安全 关爱生命
000000
？000000
当把人的生命比作是“1”时，生活就是在“1” 后面加“0”，后面加的“0”越多，说明事业越
成功、家庭越幸福。倘若人的生命不存在了， 后面加再多的“0”还有什么意义呢？
SMT操作安全知识培训
1
SMT安全知识培训
SMT 操作安全
印刷
贴片
回流
AOI
锂电池保护板测试机 SMT操作安全知识自培训动上板机
操作注意事项:
1. 工作场所禁止吸烟，进食，要求通风良好； 2. 勿让手、眼睛、皮肤直接接触，避免造成伤害； 3. 工作完毕要换掉工作服，进食前将手、脸用肥皂 和清水洗净，漱口.
急救措施
吸 入 ： 1.将患者移至空气新鲜处； 2.如果停止呼吸，清理呼吸道，并立即实行人工呼吸； 3.送 医，看是否再作其他处理。
