吸盘设计

第1篇一、实验目的1. 了解吸盘的工作原理；2. 掌握吸盘的构造及设计方法；3. 分析吸盘在不同压力、温度等条件下的性能；4. 提高对物理学、材料学等知识的综合运用能力。

二、实验原理吸盘是一种利用大气压原理来实现吸附功能的装置。

当吸盘与物体表面接触时，吸盘内部的空气被排出，形成局部真空，使吸盘与物体表面产生吸附力。

吸盘的吸附力主要受以下因素影响：1. 吸盘内外压差：压差越大，吸附力越强；2. 吸盘表面积：表面积越大，吸附力越强；3. 物体表面粗糙度：粗糙度越大，吸附力越强；4. 环境温度：温度越高，吸附力越弱。

三、实验材料与设备1. 实验材料：塑料吸盘、橡胶吸盘、金属吸盘、不同表面粗糙度的物体（如木板、玻璃、塑料等）、温度计、压力计、电子秤；2. 实验设备：电子天平、压力计、温度计、显微镜、万能试验机。

四、实验步骤1. 观察并记录吸盘的构造特点，分析其吸附原理；2. 分别对塑料、橡胶、金属三种吸盘进行吸附力测试，记录数据；3. 改变吸盘与物体表面的接触面积，观察吸附力变化；4. 在不同表面粗糙度的物体上测试吸盘的吸附力，分析吸附力与表面粗糙度的关系；5. 测试吸盘在不同温度下的吸附力，分析吸附力与温度的关系；6. 对吸盘进行不同压力下的吸附力测试，分析吸附力与压力的关系；7. 对吸盘进行破坏性实验，观察吸盘的耐用性。

五、实验结果与分析1. 吸盘的构造特点：吸盘由橡胶或塑料制成，内部为空心结构，表面有凹凸不平的纹理，以增加吸附面积和吸附力；2. 吸盘吸附力测试结果：塑料吸盘的吸附力最强，其次是橡胶吸盘，金属吸盘吸附力最弱；3. 吸盘吸附力与接触面积的关系：接触面积越大，吸附力越强；4. 吸盘吸附力与表面粗糙度的关系：表面粗糙度越大，吸附力越强；5. 吸盘吸附力与温度的关系：温度越高，吸附力越弱；6. 吸盘吸附力与压力的关系：压力越大，吸附力越强；7. 吸盘耐用性实验结果：塑料吸盘和橡胶吸盘的耐用性较好，金属吸盘耐用性较差。

电磁起重吸盘的工作原理及设计分析电磁起重吸盘是一种常见的起重工具，广泛应用于各种起重场合。

本文将详细介绍电磁起重吸盘的工作原理，并对其设计进行分析。

一、工作原理电磁起重吸盘是通过磁力原理实现吸附和释放物体的起重工具。

其工作原理基于电磁铁的磁性特性，其内部有线圈通过电流控制磁铁的磁场。

在吸附状态下，通过施加电流，形成强大的磁场吸引起重物体；而在释放状态下，断开电流，磁铁的磁力消失，吸盘脱离吸附，实现物体的释放。

具体而言，在电磁起重吸盘的内部，有一对与磁铁相匹配的铁芯。

在吸附状态下，线圈通电产生磁场，磁场通过铁芯传导到吸盘表面，形成强大的磁力，吸附住待抓取的物体。

通过调节电流的大小，可以控制吸盘的吸附力大小。

二、设计分析1. 磁铁材料选择磁铁材料的选择对电磁起重吸盘的性能至关重要。

常见的磁铁材料有铁氧体、钕铁硼和钴磁体。

铁氧体磁铁具有较高的矫顽力和抗腐蚀性能，但磁场强度较低；钕铁硼磁铁具有较高的磁场强度和矫顽力，但对温度敏感，脆性较高；钴磁体磁铁在高温环境下具有较好的性能，但磁场力度一般。

设计时需根据具体使用场景和要求选择合适的磁铁材料，以达到最佳的吸附效果。

2. 吸盘结构设计吸盘结构设计影响吸附面积和吸附力的分布。

通常，吸盘的表面应设计成刚性平整的吸附面，以确保吸附面与待抓取物体的完全贴合。

另外，吸盘表面还可以增加一层橡胶或硅胶保护层，提高吸附力和防止损坏。

针对大面积吸附需求，可采用多个小吸盘的结构，以提高吸附面积和均匀分布吸附力。

同时，吸盘之间应考虑合理的间距和连接方式，保证整体结构的稳定性和可靠性。

3. 控制电路设计电磁起重吸盘的工作需要通过电流的控制来实现吸附和释放功能。

为了保证正常工作和安全性，需要设计适合的电路控制系统。

控制电路主要包括电源、电流调节装置和控制开关等。

电源需要提供稳定可靠的电流，以满足吸附力的要求。

电流调节装置可按照需求调整电流大小，从而控制吸附力的强弱。

控制开关用于控制电磁起重吸盘的吸附状态和释放状态，设计时应考虑操作方便性和安全性。

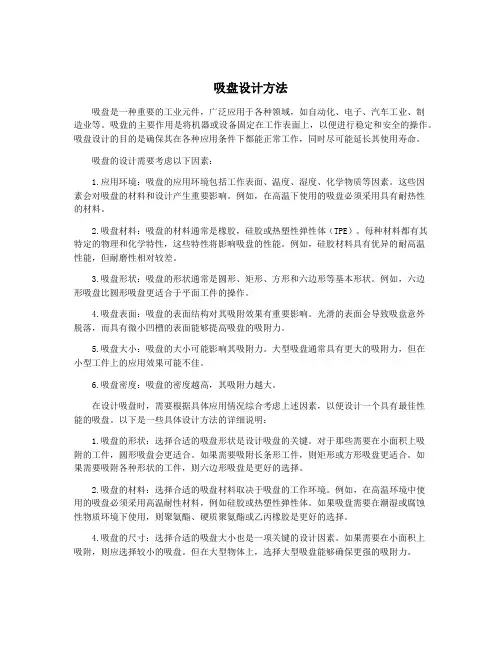

吸盘设计方法吸盘是一种重要的工业元件，广泛应用于各种领域，如自动化、电子、汽车工业、制造业等。

吸盘的主要作用是将机器或设备固定在工作表面上，以便进行稳定和安全的操作。

吸盘设计的目的是确保其在各种应用条件下都能正常工作，同时尽可能延长其使用寿命。

吸盘的设计需要考虑以下因素：1.应用环境：吸盘的应用环境包括工作表面、温度、湿度、化学物质等因素。

这些因素会对吸盘的材料和设计产生重要影响。

例如，在高温下使用的吸盘必须采用具有耐热性的材料。

2.吸盘材料：吸盘的材料通常是橡胶，硅胶或热塑性弹性体（TPE）。

每种材料都有其特定的物理和化学特性，这些特性将影响吸盘的性能。

例如，硅胶材料具有优异的耐高温性能，但耐磨性相对较差。

3.吸盘形状：吸盘的形状通常是圆形、矩形、方形和六边形等基本形状。

例如，六边形吸盘比圆形吸盘更适合于平面工件的操作。

4.吸盘表面：吸盘的表面结构对其吸附效果有重要影响。

光滑的表面会导致吸盘意外脱落，而具有微小凹槽的表面能够提高吸盘的吸附力。

5.吸盘大小：吸盘的大小可能影响其吸附力。

大型吸盘通常具有更大的吸附力，但在小型工件上的应用效果可能不佳。

6.吸盘密度：吸盘的密度越高，其吸附力越大。

在设计吸盘时，需要根据具体应用情况综合考虑上述因素，以便设计一个具有最佳性能的吸盘。

以下是一些具体设计方法的详细说明：1.吸盘的形状：选择合适的吸盘形状是设计吸盘的关键。

对于那些需要在小面积上吸附的工件，圆形吸盘会更适合。

如果需要吸附长条形工件，则矩形或方形吸盘更适合。

如果需要吸附各种形状的工件，则六边形吸盘是更好的选择。

2.吸盘的材料：选择合适的吸盘材料取决于吸盘的工作环境。

例如，在高温环境中使用的吸盘必须采用高温耐性材料，例如硅胶或热塑性弹性体。

如果吸盘需要在潮湿或腐蚀性物质环境下使用，则聚氨酯、硬质聚氨酯或乙丙橡胶是更好的选择。

4.吸盘的尺寸：选择合适的吸盘大小也是一项关键的设计因素。

如果需要在小面积上吸附，则应选择较小的吸盘。

机械手电磁吸盘的设计机械手电磁吸盘的设计一、工作原理电磁吸盘是安装在手腕的前端，通过电磁吸力把工件吸住。

其工作原理如图1所示，当线圈1通入电流后，在铁芯2内外激起磁场，由线圈出来的磁力经过铁芯、空气隙和被磁化的衔铁3而形成闭合回路。

根据线圈中电流I的方向，可用右手螺旋法则来确定线圈的磁力线的方向，凡磁力线出来的那个磁极为N 极，而磁力线进入的那个磁极为S极，同时衔铁3被磁化，其极性与铁芯线圈产生的磁场极性相反，根据异极性相吸的特性，衔铁受到电磁力F的作用，被吸向铁芯。

有的电磁铁中衔铁是固定的，由靠近它的铁磁物质（即工件）被磁化形成对应的异性磁极，因而受到电磁吸力的作用被吸住。

若切断电流时，铁芯内外的磁场随即消失，衔铁将被释放或放下工件。

图1 电磁铁工作原理图2 电磁铁形式电磁铁主要由铁芯、绕在铁芯上的线圈及原来不显磁性的铁磁物质制成的衔铁所组成，其结构型式如图2所示。

图(a)为螺管式的电磁铁，在交流和直流电路上均有应用，这种电磁铁的气隙全部在激磁线圈中间，吸力较大。

如带有电磁铁的挤压气吸式吸盘即属于此类型。

图(b)为盘式电磁铁，其整个磁路结构像一个圆盘，磁通经过一个几乎密合的气隙，能产生很大的吸力，它的结构简单，动作快，控制功率小，在自动控制中得到广泛的应用。

图3为盘式电磁吸盘的结构图，铁芯l和磁盘3之间用黄铜焊料焊接并构成隔磁环2，既焊为一体又将铁芯和磁盘分隔，这样使铁芯1成为内磁极，磁盘3成为外磁极。

其磁路由壳体6的外圈，经磁盘3、工件和铁芯1，再到壳体内圈形成闭合回路，以此吸附工件。

铁芯、磁盘和壳体均采用8～10号低碳钢制成，可减少剩磁，并在断电时不吸或少吸铁屑。

盖5为隔磁材料用黄铜或铝板制成，用以压住线圈11防止工作过程中线圈的活动。

挡板7、8用以调整铁芯与壳体的轴向间隙，即磁路气隙δ，在保证铁芯正常转动情况下，δ毫气隙越小越好，气隙越大电磁吸力会显著地减小，因此，一般取3.0=~1.0米。

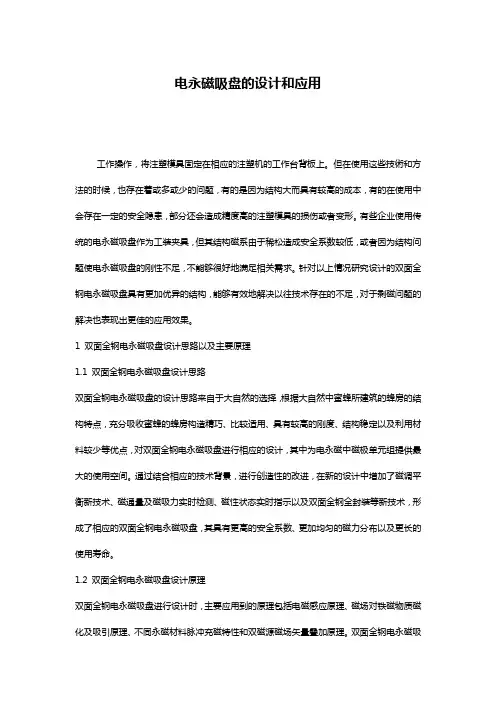

电永磁吸盘的设计和应用工作操作，将注塑模具固定在相应的注塑机的工作台背板上。

但在使用这些技術和方法的时候，也存在着或多或少的问题，有的是因为结构大而具有较高的成本，有的在使用中会存在一定的安全隐患，部分还会造成精度高的注塑模具的损伤或者变形。

有些企业使用传统的电永磁吸盘作为工装夹具，但其结构磁系由于稀松造成安全系数较低，或者因为结构问题使电永磁吸盘的刚性不足，不能够很好地满足相关需求。

针对以上情况研究设计的双面全钢电永磁吸盘具有更加优异的结构，能够有效地解决以往技术存在的不足，对于剩磁问题的解决也表现出更佳的应用效果。

1 双面全钢电永磁吸盘设计思路以及主要原理1.1 双面全钢电永磁吸盘设计思路双面全钢电永磁吸盘的设计思路来自于大自然的选择，根据大自然中蜜蜂所建筑的蜂房的结构特点，充分吸收蜜蜂的蜂房构造精巧、比较适用、具有较高的刚度、结构稳定以及利用材料较少等优点，对双面全钢电永磁吸盘进行相应的设计，其中为电永磁中磁极单元组提供最大的使用空间。

通过结合相应的技术背景，进行创造性的改进，在新的设计中增加了磁调平衡新技术、磁通量及磁吸力实时检测、磁性状态实时指示以及双面全钢全封装等新技术，形成了相应的双面全钢电永磁吸盘，其具有更高的安全系数、更加均匀的磁力分布以及更长的使用寿命。

1.2 双面全钢电永磁吸盘设计原理双面全钢电永磁吸盘进行设计时，主要应用到的原理包括电磁感应原理、磁场对铁磁物质磁化及吸引原理、不同永磁材料脉冲充磁特性和双磁源磁场矢量叠加原理。

双面全钢电永磁吸盘采用的是双磁能源设置，如图1所示。

固定的永磁磁源是由永磁体组成，可变极性永磁磁源是由励磁线圈和可逆永磁体组成。

当把短时正向脉冲电流通入励磁线圈时，可变极性永磁磁源的方向和永磁磁源的方向相同，在电永磁吸盘的磁极处，磁场在这里叠加，双面全钢电永磁模板的工作表面凸显磁性，从而对铁磁性工件产生相应的磁吸力。

相反的是，当可变极性永磁磁源的方向和固定永磁磁源的方向不同，那么磁场就会被中和为失磁磁路，双面全钢电永磁模板的工作表面就不会凸显磁性，不会对工件产生相应的磁吸力。

起重机电磁吸盘标准起重机电磁吸盘是一种利用电磁原理实现吸附和释放物体的设备，广泛应用于工业生产和物流领域。

为了确保起重机电磁吸盘的安全可靠运行，制定了一系列的标准规范，以规范其设计、制造、安装和使用。

本文将就起重机电磁吸盘的标准进行介绍。

一、设计标准。

起重机电磁吸盘的设计应符合国家相关标准和规范，包括承载能力、工作环境温度、电气要求等。

吸盘的结构设计应考虑吸附物体的形状和重量，确保吸附稳定可靠。

此外，设计中还需要考虑电磁线圈的绝缘、散热和耐磨性能，以保证设备的长期稳定运行。

二、制造标准。

起重机电磁吸盘的制造应符合相关的机械制造标准，包括材料选用、加工工艺、装配要求等。

吸盘的各个部件应具有足够的强度和刚度，以承受各种工况下的载荷和冲击。

制造过程中还需要对各个关键部件进行严格的质量控制，确保吸盘的性能和可靠性。

三、安装标准。

起重机电磁吸盘的安装应由具备相应资质的专业人员进行，并严格按照相关规范进行。

安装前需要对吸盘和起重机进行检查，确保各个部件完好无损。

安装过程中需要注意吸盘与吊钩的连接方式、电磁线圈的接线、吸盘的固定等，以确保安装的牢固和可靠。

四、使用标准。

在使用起重机电磁吸盘时，操作人员需要严格按照操作规程进行，确保操作的安全和有效。

使用过程中需要定期对吸盘进行检查和维护，及时发现并排除各种故障和隐患。

在使用过程中如发现吸盘出现异常情况，应立即停止使用并进行检修。

五、维护标准。

起重机电磁吸盘的维护应按照相关规范进行，包括定期润滑、清洁、检查和保养等。

吸盘在使用过程中会受到各种外界环境和工况的影响，需要及时进行维护以保证其性能和寿命。

定期的维护还可以有效预防各种故障和事故的发生。

六、结语。

起重机电磁吸盘的标准规范是保证其安全可靠运行的重要保障，只有严格遵守相关标准，才能确保吸盘在工作中发挥最大的效能。

因此，设计、制造、安装、使用和维护过程中都需要严格按照标准规范进行，以确保吸盘的安全性和可靠性。

以上就是起重机电磁吸盘标准的相关内容介绍，希望能对各位了解和使用起重机电磁吸盘的人员有所帮助。

吸盘设计方法1. 引言在许多生物中，吸盘的形状和功能已经过多年的演化和优化，以便提供最佳的黏附和粘附效果。

然而，在工程设计中，吸盘的形状和结构通常需要经过大量的调查和优化才能实现优秀的对其应用环境的适应性。

在本文中，我们将探讨吸盘设计的一些常见方法和技巧，以帮助设计师开发出更好的吸盘应用。

2. 吸盘的基本原理吸盘是一种通过真空、前膜和后膜共同作用的装置，其中真空泵将气体从前膜引出，从而形成真空。

由于在前膜表面上方的大气压与后膜背面形成的真空的压力差异，吸盘可以在物体表面产生吸附力。

这种吸盘通常根据吸盘的用途和性能来确定其材料和形状。

3. 吸盘的运用吸盘通常被用于处理物体，例如将物体从一个位置移动到另一个位置。

此外，它们还可以用于悬挂重物，例如用于舞台和摄影摆设，和用于制造，例如用于印刷和生产。

因为吸盘需要密封而且是耐磨的，所以通常使用弹性橡胶或硅胶制造，这些材料可以提供柔韧性和高摩擦力。

4. 形状设计吸盘的形状通常是圆形或方形，但也可以是其他形状，例如异形或曲线。

其形状通常用于实现各种目标，例如优化黏附力或提高防滑效果。

此外，吸盘的形状还可以根据所需的接触面积进行调整，以便适应不同的应用场景。

通常，在设计吸盘的形状时，需要考虑以下因素：- 接触面积- 防滑能力- 重量和稳定性- 耐磨性和耐用性5. 材料选择吸盘的材料通常由需要锚定或附着的表面特性和粗糙度来确定。

吸盘的材料通常可以是任何弹性材料，例如橡胶、硅胶、甚至塑料。

此外，还可以考虑吸盘的耐用性和环境适应性。

例如，可在使用时暴露于高温、酸性、碱性或其他腐蚀性介质的吸盘，需要选择措施反应的材料。

6. 吸盘的表面处理吸盘表面也可以设计成不同的类型，以实现不同的目标。

例如，吸盘的表面可以光滑或粗糙，可以添加洞或花纹以提高接触能力和防滑性。

此外，表面处理还可以采用发泡或球形粒子来提供更好的黏附力和穿透物体。

7. 吸盘的电动化为了实现吸盘的可控制性和自动化，通常将吸盘集成到机械手臂或其他设备中。

真空吸盘设计计算引言：真空吸盘（Vacuum Cup）是一种常见的气密装置，利用真空原理可以将物体固定在吸盘上，广泛应用于自动化生产线、物料搬运和机械加工等工业领域。

在设计真空吸盘时，需要进行一系列的计算，以确保吸盘的设计符合需要并能够正常工作。

本文将简单介绍真空吸盘设计的基本原理和涉及的关键计算。

一、真空吸盘的基本原理真空吸盘的工作原理基于大气压与真空之间的压力差。

通过给吸盘提供真空，即减少吸盘内部的压力，可以使吸盘与物体之间产生负压，从而实现固定物体的目的。

二、真空吸盘设计需要考虑的因素1.载荷质量：吸盘需要承载的物体质量是设计的关键因素之一，在选择吸盘尺寸时需要考虑物体的重量以及让物体保持固定的力。

2.吸盘面积：吸盘的面积决定了其能够产生的吸力大小，选择合适的吸盘面积可以确保吸盘能够正常工作。

3.真空泵功率：真空泵需要根据吸盘的需求来选择，功率越大则吸力越强，但需要考虑实际应用的成本和效率。

4.适用环境：吸盘的设计还需要考虑其在特定环境下的适用性，如高温、低温、食品工业等。

1.计算载荷质量：载荷质量=单位吸盘面积上的压力（N/㎡）×吸盘面积（㎡）2.计算单位吸盘面积上的压力：单位吸盘面积上的压力=吸力（N）÷吸盘面积（㎡）3.计算吸力：吸力=大气压力（标准大气压为101.3kPa）-内部真空与大气之间的绝对压力差（帕斯卡Pa）4.计算内部真空与大气之间的绝对压力差：绝对压力差=吸盘上的负压（帕斯卡Pa）+摩擦力（帕斯卡Pa）+空气泄漏量导致的压力差（帕斯卡Pa）5.计算摩擦力（考虑必要时）：摩擦力（N）=负压（帕斯卡Pa）×摩擦系数（μ）6.计算吸盘尺寸：吸盘面积（㎡）=载荷质量（N）÷单位吸盘面积上的压力（帕斯卡Pa）需要注意的是，在实际设计中，可能存在其他因素需要考虑，如吸盘的材料选择、边缘的密封性能、可调节吸力的设计等。

结论：真空吸盘设计计算涉及的主要参数包括载荷质量、吸盘面积、真空泵功率、适用环境等。

真空吸盘的设计及应用真空吸盘是一种利用负压原理来吸附物体的装置，其设计与应用非常广泛。

下面我将从真空吸盘的原理、设计要点以及应用领域等方面进行详细介绍。

一、真空吸盘的原理真空吸盘的工作原理主要是利用负压吸附物体。

当真空泵将容器内的气体排除后，容器内的压力降低，形成负压。

此时将真空吸盘贴于物体表面，通过负压吸附物体，使吸盘与物体之间产生密封，从而使物体被固定在吸盘上。

二、真空吸盘的设计要点1. 吸盘尺寸：吸盘的尺寸需要根据被吸物体的大小进行合理设计。

如果吸盘太大，对于小型物体会缺乏灵活性，反之如果吸盘太小，对于大型物体可能无法完成吸附。

因此，在设计吸盘尺寸时，需要综合考虑被吸物体的大小和形状。

2. 材质选择：吸盘通常由橡胶、硅胶等柔软材料制成，具有良好的密封性和耐磨性。

在特殊场合，如高温、化学腐蚀等环境下使用，可以选择耐高温或耐酸碱的特殊材质来制作吸盘。

3. 吸盘形状：吸盘的形状可以根据需求进行设计。

常见的吸盘形状有圆形、方形、椭圆形等。

圆形吸盘适用于平整的物体表面，而方形或椭圆形吸盘适用于不规则形状的物体。

4. 吸力调节：真空吸盘的吸力大小通常可以通过调整真空泵的负压大小来实现。

根据被吸物体的重量和吸附要求，可以适当调整吸力大小，以确保吸盘能够牢固地吸附物体。

三、真空吸盘的应用领域真空吸盘广泛应用于工业生产中的自动化生产线和机器人系统中。

主要应用领域包括：1. 自动化机械加工：在各种自动化机械加工中，真空吸盘能够稳固地吸附物体，提高生产效率。

例如，吸附金属板材、玻璃、陶瓷等物体，进行剪切、磨削、打磨等加工操作。

2. 包装与搬运：在包装行业，真空吸盘可以用于抓取和搬运各种形状和重量的物体，如纸箱、瓶罐等。

通过吸盘的稳定吸附作用，可以确保被搬运物体的安全性和稳定性。

3. 电子产品制造：在电子产品制造过程中，真空吸盘广泛应用于印刷电路板（PCB）的搬运和组装工作。

通过吸附PCB，可以提高组装的自动化程度和效率，同时避免对PCB的损坏。

真空吸盘设计计算精编版MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】真空吸盘设计计算真空：指在给定的空间内，气压低于一个标准大气压时的气体状态。

真空度：以标准大气压为0参考的负大气压的值，单位一般用bar。

单位：1bar==100KPa = =100Pa抽吸量：真空产生装置的抽吸能力；在一定时间内真空装置所能产生的真空流量。

单位为L/min或m3/H。

一、真空吸盘的选定顺序：）充分考虑工件的平衡，明确吸着部位以及吸盘个数、吸盘直径；由使用环境及工件的形状、材质确认吸盘的形状、材质及是否需要缓冲器；）由已知的吸着面积（吸盘面积X个数）和真空压力求得理论吸吊力。

吸盘的实际吊力应考虑吸吊方法及移动条件和安全率；）工件的质量与吸吊力进行比较，要令吸吊力＞工件质量，计算出必要且充分的吸盘直径（吸盘面积）；二、真空吸盘选定时的要点：）理论吸吊力由真空压力及真空吸盘的吸着面积决定，在静态条件下得出的数值，实际使用时还应根据实际状态给予足够的余量以确保安全；）真空压力并非越高越好，当真空压力在必要情况以上时，吸盘的磨损量增加，容易引起龟裂，使吸盘寿命变短；真空压力设定过高，不但响应时间变长，发生真空必要的能量也会增大；）当吸盘相同时，真空压力为2倍，理论吸吊力也为2倍；当真空压力相同时，吸盘直径为2倍，理论吸吊力则为4倍；如下例：）真空吸盘的剪切力（吸着面和平行方向的力）与力矩都不强，应用时，考虑工件的重心位置，使吸盘受到的力矩最小；）使用时不但要使移动时的加速度尽可能小，还要充分考虑风压及冲击力；若在移动时的加速度缓和，则预防工件落下的安全性能就变高；）应尽量避免真空吸盘吸着工件垂直方向的面向上提升（垂直吸吊），不得已的情况下应考虑安全率；）由于真空度和所需能量不是成等比关系，建议：吸气密性材料，真空度选60%-80%；吸透气性材料，真空度选择20%-40%。

真空吸盘设计计算真空：指在给定的空间内，气压低于一个标准大气压时的气体状态。

真空度：以标准大气压为0参考的负大气压的值，单位一般用bar。

单位：1bar=0.1MPa=100KPa 0.001bar = 0.1KPa =100Pa抽吸量：真空产生装置的抽吸能力；在一定时间内真空装置所能产生的真空流量。

单位为L/min或m³/H。

一、真空吸盘的选定顺序：1.1）充分考虑工件的平衡，明确吸着部位以及吸盘个数、吸盘直径；由使用环境及工件的形状、材质确认吸盘的形状、材质及是否需要缓冲器；1.2）由已知的吸着面积（吸盘面积X个数）和真空压力求得理论吸吊力。

吸盘的实际吊力应考虑吸吊方法及移动条件和安全率；1.3）工件的质量与吸吊力进行比较，要令吸吊力＞工件质量，计算出必要且充分的吸盘直径（吸盘面积）；二、真空吸盘选定时的要点：2.1）理论吸吊力由真空压力及真空吸盘的吸着面积决定，在静态条件下得出的数值，实际使用时还应根据实际状态给予足够的余量以确保安全；2.2）真空压力并非越高越好，当真空压力在必要情况以上时，吸盘的磨损量增加，容易引起龟裂，使吸盘寿命变短；真空压力设定过高，不但响应时间变长，发生真空必要的能量也会增大；2.3）当吸盘相同时，真空压力为2倍，理论吸吊力也为2倍；当真空压力相同时，吸盘直径为2倍，理论吸吊力则为4倍；如下例：2.4）真空吸盘的剪切力（吸着面和平行方向的力）与力矩都不强，应用时，考虑工件的重心位置，使吸盘受到的力矩最小；2.5）使用时不但要使移动时的加速度尽可能小，还要充分考虑风压及冲击力；若在移动时的加速度缓和，则预防工件落下的安全性能就变高；2.6）应尽量避免真空吸盘吸着工件垂直方向的面向上提升（垂直吸吊），不得已的情况下应考虑安全率；2.7）由于真空度和所需能量不是成等比关系，建议：吸气密性材料，真空度选60%-80%；吸透气性材料，真空度选择20%-40%。

吸力可以通过加大抽吸力和真空吸盘的真空面积来加大。

真空吸盘设计要点：
真空吸盘设计需要考虑以下要点：
1.材料选择：真空吸盘的材料需要具备一定的硬度、抗腐蚀性和密封性，常见的材料
有氯丁橡胶、硅橡胶、氟橡胶等。

选择时要根据具体使用环境来决定。

2.尺寸设计：真空吸盘的外径、厚度、孔洞间距等尺寸设计需要符合一定的要求。

一
般情况下，吸盘直径最好不大于工件直径的1/2，厚度在1.5~2mm之间。

3.孔洞间距：孔洞间距的设计直接关系到吸盘的吸力和稳定性。

在设计过程中需要考
虑工件大小和孔洞数量之间的平衡，并在不同应用场景下进行实际测试和调整。

4.吸力要求：吸力是真空吸盘的重要功能之一。

吸力的大小与吸盘的材料、孔洞数量、
及工件表面质量等因素相关。

在设计过程中需要合理配置吸盘材料和孔洞数量，以及优化吸盘与工件的密合程度。

5.安全性和可靠性：为了保证吸盘的安全性和可靠性，设计过程中需要考虑吸盘的安
全系数，如选择安全系数高的材料，设计时要保证较大的安全阈值，以避免工作过程中发生意外。

6.真空度要求：真空度是真空吸盘工作的关键参数，需要满足一定的要求。

在设计过
程中，需要计算吸盘的真空度，并确保其大于所需的最小值。

7.吸吊力验算：需要验证单个吸盘的吸吊力是否满足要求。

这可以通过计算来确定，
确保每个点的受力不超过设定的最大值。

8.真空吸盘的形状：根据常见的吸盘形状，建议选用平型带肋形状的吸盘，这种形状
有助于减少壁板的变形。

真空吸盘控制回路的设计嘿，朋友们！今天咱就来聊聊真空吸盘控制回路的设计。

你想想看，这真空吸盘就像是一个超级厉害的小魔术手，能紧紧吸住各种东西。

那要让这个小魔术手乖乖听话，可就得好好设计一下它的控制回路啦！这控制回路啊，就好比是小魔术手的大脑和神经系统。

咱得让它聪明地知道啥时候该吸，啥时候该放。

要是设计不好，那可就乱套啦，小魔术手要么吸不住，要么就死不撒手，那可不行！比如说吧，咱得给它选合适的元件，就像给小魔术手挑合适的工具一样。

这些元件得质量好，性能稳，不然关键时刻掉链子可就麻烦咯！然后呢，还得把这些元件巧妙地连接起来，形成一个完美的回路。

这就像搭积木一样，得搭得稳稳当当的。

再来说说控制方式，是手动控制呢，还是自动控制呢？这就看你的需求咯！手动控制就好像你亲自去指挥小魔术手，想让它干啥就干啥。

自动控制呢，就像是给小魔术手设定了一套程序，它自己就能乖乖干活啦！还有啊，咱得考虑各种因素呢，比如压力啦、温度啦。

这就好比人一样，在不同的环境下得有不同的应对办法呀！要是温度太高或者压力不合适，那小魔术手可能就罢工啦！设计真空吸盘控制回路可不能马虎，得细心细心再细心。

就像给小宝贝织毛衣一样，一针一线都得织好咯！要是有一点差错，那这毛衣可就不暖和啦！咱还得考虑安全性呢！这小魔术手要是出了啥问题，那可不得了。

所以啊，各种保护措施都得加上，让它安安全全地工作。

你说这真空吸盘控制回路设计是不是很有意思？是不是很有挑战性？咱可得好好琢磨琢磨，让这个小魔术手发挥出最大的作用！总之，真空吸盘控制回路的设计可不是一件简单的事儿，但只要咱用心去做，就一定能设计出一个超级棒的控制回路，让咱的小魔术手乖乖听话，为我们好好干活！。

真空吸盘设计计算真空吸盘设计计算真空：指在给定的空间内，⽓压低于⼀个标准⼤⽓压时的⽓体状态。

真空度：以标准⼤⽓压为0参考的负⼤⽓压的值，单位⼀般⽤bar。

单位：1bar=0.1MPa=100KPa 0.001bar = 0.1KPa =100Pa抽吸量：真空产⽣装置的抽吸能⼒；在⼀定时间内真空装置所能产⽣的真空流量。

单位为L/min或m3/H。

⼀、真空吸盘的选定顺序：1.1）充分考虑⼯件的平衡，明确吸着部位以及吸盘个数、吸盘直径；由使⽤环境及⼯件的形状、材质确认吸盘的形状、材质及是否需要缓冲器；1.2）由已知的吸着⾯积（吸盘⾯积X个数）和真空压⼒求得理论吸吊⼒。

吸盘的实际吊⼒应考虑吸吊⽅法及移动条件和安全率；1.3）⼯件的质量与吸吊⼒进⾏⽐较，要令吸吊⼒＞⼯件质量，计算出必要且充分的吸盘直径（吸盘⾯积）；⼆、真空吸盘选定时的要点：2.1）理论吸吊⼒由真空压⼒及真空吸盘的吸着⾯积决定，在静态条件下得出的数值，实际使⽤时还应根据实际状态给予⾜够的余量以确保安全；2.2）真空压⼒并⾮越⾼越好，当真空压⼒在必要情况以上时，吸盘的磨损量增加，容易引起龟裂，使吸盘寿命变短；真空压⼒设定过⾼，不但响应时间变长，发⽣真空必要的能量也会增⼤；2.3）当吸盘相同时，真空压⼒为2倍，理论吸吊⼒也为2倍；当真空压⼒相同时，吸盘直径为2倍，理论吸吊⼒则为4倍；如下例：2.4）真空吸盘的剪切⼒（吸着⾯和平⾏⽅向的⼒）与⼒矩都不强，应⽤时，考虑⼯件的重⼼位置，使吸盘受到的⼒矩最⼩；2.5）使⽤时不但要使移动时的加速度尽可能⼩，还要充分考虑风压及冲击⼒；若在移动时的加速度缓和，则预防⼯件落下的安全性能就变⾼；2.6）应尽量避免真空吸盘吸着⼯件垂直⽅向的⾯向上提升（垂直吸吊），不得已的情况下应考虑安全率；2.7）由于真空度和所需能量不是成等⽐关系，建议：吸⽓密性材料，真空度选60%-80%；吸透⽓性材料，真空度选择20%-40%。

强磁吸盘的制作工艺是什么制作强磁吸盘的工艺是多种多样的，主要涉及到磁性材料的制备、吸盘本体的制作和磁场的安装等多个步骤。

下面我将具体介绍强磁吸盘的制作工艺。

1. 材料准备：首先要准备磁性材料，通常使用的是永磁材料，如钕铁硼（NdFeB）磁铁、铁氧体磁铁等。

这些材料具有较高的磁性能和良好的耐腐蚀性能。

2. 磁性材料制备：将制备好的磁性材料加工成所需的形状和尺寸。

通常采用切割、磁力压制等工艺，将原始材料加工成磁铁或磁块等形状。

3. 修整磁铁表面：为了提高强磁吸盘的吸力和耐用性，需要对磁铁的表面进行修整。

主要包括抛光、镀层等处理。

抛光可以使磁铁表面光滑、平整，从而提高吸力。

而镀层主要是为了增加磁铁的耐腐蚀性，常用的镀层有镀铜、镀镍、镀锌等。

4. 制作吸盘本体：制作吸盘本体通常采用塑料注塑、橡胶制造等工艺。

首先根据设计尺寸制作模具，然后将热塑性塑料或橡胶材料加热熔化，注入模具中进行成型。

在成型的同时，可以在吸盘本体中加入金属片、纤维增强材料等，以增加强度和稳定性。

5. 安装磁铁：将修整好的磁铁安装在吸盘本体中。

通常采用胶水或其他粘合剂固定磁铁和吸盘本体的结合部位。

在安装过程中，应保持磁铁与吸盘本体之间的间隙适当，以确保吸盘工作时磁力和吸力的传递。

6. 治疗和质检：制作完成后，需要对强磁吸盘进行治疗和质量检查。

治疗可以通过热处理和热退火等方法来改善磁铁的磁性能。

而质量检查则是通过强度测试、磁性测试、外观检查等手段来确保吸盘的质量符合要求。

以上就是制作强磁吸盘的工艺过程。

需要注意的是，在制作过程中应注意安全，防止误伤或者磁铁损坏。

此外，对于大批量生产的强磁吸盘，还需要制定相应的生产计划、工艺流程和质量控制措施，以保证产品的稳定性和可靠性。
