材料科学基础全套课件【清华大学】

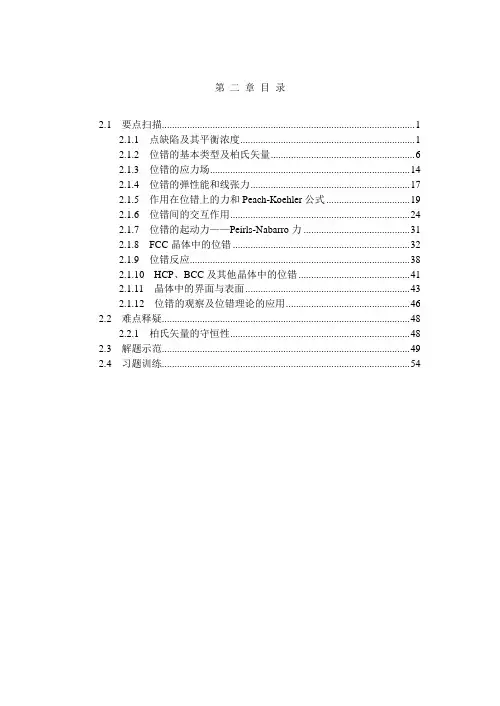

第二章目录2.1 要点扫描 (1)2.1.1 点缺陷及其平衡浓度 (1)2.1.2 位错的基本类型及柏氏矢量 (6)2.1.3 位错的应力场 (14)2.1.4 位错的弹性能和线张力 (17)2.1.5 作用在位错上的力和Peach-Koehler公式 (19)2.1.6 位错间的交互作用 (24)2.1.7 位错的起动力——Peirls-Nabarro力 (31)2.1.8 FCC晶体中的位错 (32)2.1.9 位错反应 (38)2.1.10 HCP、BCC及其他晶体中的位错 (41)2.1.11 晶体中的界面与表面 (43)2.1.12 位错的观察及位错理论的应用 (46)2.2 难点释疑 (48)2.2.1 柏氏矢量的守恒性 (48)2.3 解题示范 (49)2.4 习题训练 (54)第二章晶体中的缺陷2.1 要点扫描2.1.1 点缺陷及其平衡浓度1.点缺陷的类型在实际情况中，晶体内并不是所有原子都严格地按照周期性规律排列。

因为晶体中总存在一些微笑区域，这些区域的原子排列周期收到破坏。

这些偏离原子周期性排列的区域，都称为缺陷。

如果在任何方向上缺陷区的尺寸都远小于晶体或晶粒的线度，因而可以忽略不计，那么这种缺陷就叫做点缺陷。

点缺陷有以下三种基本类型：①空位实际晶体中某些晶格结点的原子脱离原位，形成的空着的结点位置就叫做空位，如图2-1所示。

空位的形成于原子的热振动有关。

在一定温度下，晶体中的原子都是围绕其平衡位置做热振动的，由于热振动的无规性，一些原子在某一瞬间获得足以克服周围原子束缚的振动能，因而脱离其平衡位置，在原有位置出现空位。

因此，温度越高，原子脱离平衡位置的几率也越大，空位也越多。

②间隙原子进入点阵间隙中的原子称为间隙原子，如图2-2所示。

间隙原子的形成使其周围的原子偏离平衡位置，造成晶格胀大而产生晶格畸变。

图2-2 晶体中的间隙原子 ③ 置换原子那些占据原来基体原子平衡位置上的异类原子称为置换原子。

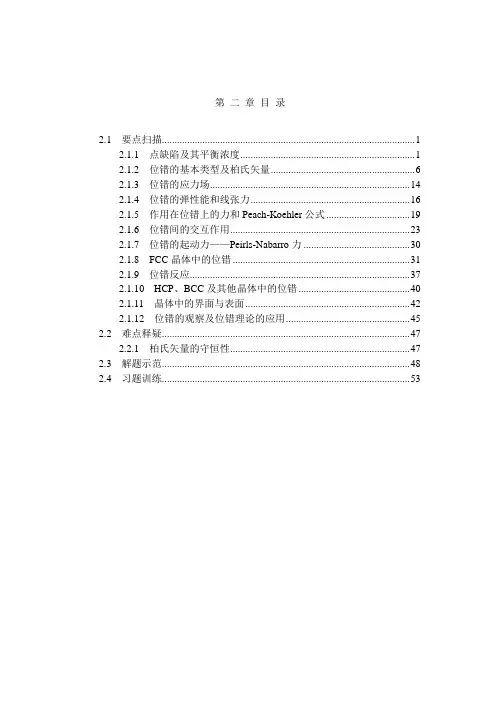

第二章目录2.1 要点扫描 (1)2.1.1 点缺陷及其平衡浓度 (1)2.1.2 位错的基本类型及柏氏矢量 (6)2.1.3 位错的应力场 (14)2.1.4 位错的弹性能和线张力 (16)2.1.5 作用在位错上的力和Peach-Koehler公式 (19)2.1.6 位错间的交互作用 (23)2.1.7 位错的起动力——Peirls-Nabarro力 (30)2.1.8 FCC晶体中的位错 (31)2.1.9 位错反应 (37)2.1.10 HCP、BCC及其他晶体中的位错 (40)2.1.11 晶体中的界面与表面 (42)2.1.12 位错的观察及位错理论的应用 (45)2.2 难点释疑 (47)2.2.1 柏氏矢量的守恒性 (47)2.3 解题示范 (48)2.4 习题训练 (53)第二章晶体中的缺陷2.1 要点扫描2.1.1 点缺陷及其平衡浓度1.点缺陷的类型在实际情况中，晶体内并不是所有原子都严格地按照周期性规律排列。

因为晶体中总存在一些微笑区域，这些区域的原子排列周期收到破坏。

这些偏离原子周期性排列的区域，都称为缺陷。

如果在任何方向上缺陷区的尺寸都远小于晶体或晶粒的线度，因而可以忽略不计，那么这种缺陷就叫做点缺陷。

点缺陷有以下三种基本类型：①空位实际晶体中某些晶格结点的原子脱离原位，形成的空着的结点位置就叫做空位，如图2-1所示。

空位的形成于原子的热振动有关。

在一定温度下，晶体中的原子都是围绕其平衡位置做热振动的，由于热振动的无规性，一些原子在某一瞬间获得足以克服周围原子束缚的振动能，因而脱离其平衡位置，在原有位置出现空位。

因此，温度越高，原子脱离平衡位置的几率也越大，空位也越多。

②间隙原子进入点阵间隙中的原子称为间隙原子，如图2-2所示。

间隙原子的形成使其周围的原子偏离平衡位置，造成晶格胀大而产生晶格畸变。

图2-2 晶体中的间隙原子 ③ 置换原子那些占据原来基体原子平衡位置上的异类原子称为置换原子。

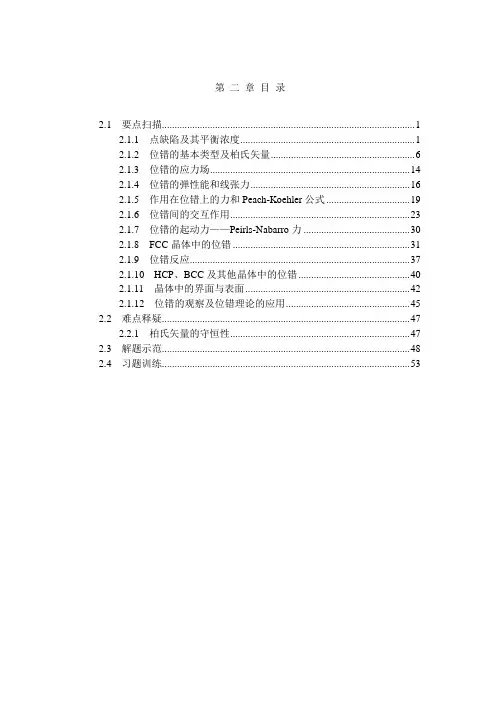

第二章目录2.1 要点扫描 (1)2.1.1 点缺陷及其平衡浓度 (1)2.1.2 位错的基本类型及柏氏矢量 (6)2.1.3 位错的应力场 (14)2.1.4 位错的弹性能和线张力 (16)2.1.5 作用在位错上的力和Peach-Koehler公式 (19)2.1.6 位错间的交互作用 (23)2.1.7 位错的起动力——Peirls-Nabarro力 (30)2.1.8 FCC晶体中的位错 (31)2.1.9 位错反应 (37)2.1.10 HCP、BCC及其他晶体中的位错 (40)2.1.11 晶体中的界面与表面 (42)2.1.12 位错的观察及位错理论的应用 (45)2.2 难点释疑 (47)2.2.1 柏氏矢量的守恒性 (47)2.3 解题示范 (48)2.4 习题训练 (53)第二章晶体中的缺陷2.1 要点扫描2.1.1 点缺陷及其平衡浓度1.点缺陷的类型在实际情况中，晶体内并不是所有原子都严格地按照周期性规律排列。

因为晶体中总存在一些微笑区域，这些区域的原子排列周期收到破坏。

这些偏离原子周期性排列的区域，都称为缺陷。

如果在任何方向上缺陷区的尺寸都远小于晶体或晶粒的线度，因而可以忽略不计，那么这种缺陷就叫做点缺陷。

点缺陷有以下三种基本类型：①空位实际晶体中某些晶格结点的原子脱离原位，形成的空着的结点位置就叫做空位，如图2-1所示。

空位的形成于原子的热振动有关。

在一定温度下，晶体中的原子都是围绕其平衡位置做热振动的，由于热振动的无规性，一些原子在某一瞬间获得足以克服周围原子束缚的振动能，因而脱离其平衡位置，在原有位置出现空位。

因此，温度越高，原子脱离平衡位置的几率也越大，空位也越多。

②间隙原子进入点阵间隙中的原子称为间隙原子，如图2-2所示。

间隙原子的形成使其周围的原子偏离平衡位置，造成晶格胀大而产生晶格畸变。

图2-2 晶体中的间隙原子 ③ 置换原子那些占据原来基体原子平衡位置上的异类原子称为置换原子。
