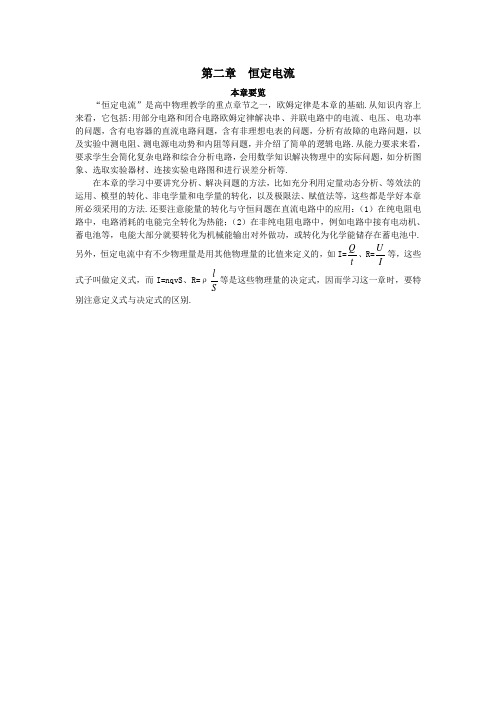

第二章 恒定电流
本章要览
“恒定电流”是高中物理教学的重点章节之一，欧姆定律是本章的基础.从知识内容上来看，它包括:用部分电路和闭合电路欧姆定律解决串、并联电路中的电流、电压、电功率的问题，含有电容器的直流电路问题，含有非理想电表的问题，分析有故障的电路问题，以及实验中测电阻、测电源电动势和内阻等问题，并介绍了简单的逻辑电路.从能力要求来看，要求学生会简化复杂电路和综合分析电路，会用数学知识解决物理中的实际问题，如分析图象、选取实验器材、连接实验电路图和进行误差分析等.
在本章的学习中要讲究分析、解决问题的方法，比如充分利用定量动态分析、等效法的运用、模型的转化、非电学量和电学量的转化，以及极限法、赋值法等，这些都是学好本章所必须采用的方法.还要注意能量的转化与守恒问题在直流电路中的应用：（1）在纯电阻电路中，电路消耗的电能完全转化为热能；（2）在非纯电阻电路中，例如电路中接有电动机、蓄电池等，电能大部分就要转化为机械能输出对外做功，或转化为化学能储存在蓄电池中.另外，恒定电流中有不少物理量是用其他物理量的比值来定义的，如I=
t Q 、R=I U 等，这些式子叫做定义式，而I=nqvS 、R=ρ
S
l 等是这些物理量的决定式，因而学习这一章时，要特别注意定义式与决定式的区别.。

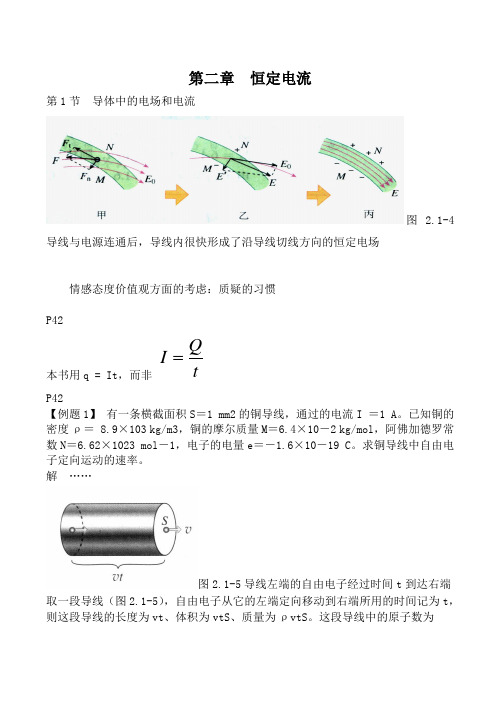

第二章 恒定电流第1节 导体中的电场和电流图 2.1-4导线与电源连通后，导线内很快形成了沿导线切线方向的恒定电场情感态度价值观方面的考虑：质疑的习惯P42本书用q = It ，而非t Q I P42【例题1】 有一条横截面积S ＝1 mm2的铜导线，通过的电流I ＝1 A 。

已知铜的密度ρ＝ 8.9×103 kg/m3，铜的摩尔质量M ＝6.4×10－2 kg/mol ，阿佛加德罗常数N ＝6.62×1023 mol －1，电子的电量e ＝－1.6×10－19 C 。

求铜导线中自由电子定向运动的速率。

解 ……图2.1-5导线左端的自由电子经过时间t 到达右端取一段导线（图2.1-5），自由电子从它的左端定向移动到右端所用的时间记为t ，则这段导线的长度为vt 、体积为vtS 、质量为ρvtS 。

这段导线中的原子数为NM vtS n ρ=……这段导线中的自由电子数目与铜原子的数目相等，也等于n 。

由于时间t 内这些电子全部通过右端横截面，因此通过横截面的电荷量是 q = ne =N M vtSρ e……研究宏观量与微观量的联系时，这是极常用的一种方法。

例：2006年广东省的一道高考题（2）风力发电是一种环保的电能获取方式。

设计每台风力发电机的功率为40 kW 。

实验测得风的动能转化为电能的效率约为20%，空气的密度是1.29 kg/m3，当地水平风速约为10 m/s 。

问风力发电机的叶片长度为多少才能满足设计要求？ 原教材也有涉及，但放在“思考与讨论”里了，而且没有深入分析。

第2节 电动势原教材没有明确地说什么是电动势。

本书的考虑：强调科学思想――做功与能量变化的关系。

“非静电力”是什么？用摩擦起电“制造”宏观电源的例子。

q W E =的定义不要求学生复述。

P44生活中的电池。

电池的“容量”――如“1400 mA • h ”、“记忆效应”。

第3节 欧姆定律P46第一个小标题“欧姆定律”，演示、定律、单位，可以不讲，简单复习。

第二章恒定电流知识要点：一、电场：1、了解电荷间的相互作用，会计算真空中两个点电荷之间的作用力：F k q q r=122·2、了解电场的概念，理解电场强度和电场线的概念，掌握电场强度的定义式及单位：EFq=，单位：N C/3、了解电势差的概念：UWq=，单位：11V J C=。

会计算点电荷在电场力作用下，从电场中一点移到另一点电场力做的功：W Uq=。

4、理解电容器的电容的概念，掌握电容的定义式：CQU=，单位：11F C V=。

了解常用电容器。

5、了解静电的危害和应用。

二、恒定电流：1、了解产生电流的条件，掌握电流强度的概念。

2、掌握电阻和电阻率的概念，掌握欧姆定律和电阻定律：RLS =ρ3、掌握电功和电功率的概念，掌握焦耳定律。

4、理解串联和并联电路的特点，掌握串联电路和并联电路中电阻、电压、电流和功率分配的关系，会解简单的混联电路问题。

5、了解电动势的概念，掌握闭合电路的欧姆定律：IR r=+ε。

会用其分析、解答同种电池的串联问题。

6、会用伏安法和多用表测量电阻。

1、电路分析：这里所说的电路分析是指电路中各用电器的连接方式的分析和电路中电表的示数分析。

（1）在进行电路计算时，首先要对电路结构进行分析，搞清楚组成电路的各元件之间的连接关系，基本方法是：先对电路作电势分析，把电路中的各个结点编号取各，电势相同的点用相同符号，再把原电路图改画，从最简单清楚的电路开始，由电源正极出发，把各个元件及结点符号顺序画出，回到电源负极，并把处理过的元件及时划掉，逐步把所有元件画在代表不同电势的符号之间。

例：如图的所示电路中，电阻R1=6Ω，R2=3Ω，R3=2Ω，R4=12Ω，求外电路的总电阻。

分析：先将各结点标出符号，R4R2右端与电源正极等电势，用相同符号a ，其它结点用b 、c ……改画电路时，先把最容易看清的部分R1，R3画出如图（1）；R2是连在结点a 与b 之间，再将R2画出，如图（2）；最后一个元件R4是连在a 与c 之间，再将R4画在电路中，如图（3），这样全部元件都处理完了。

本章知识结构
知识整合
⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩
⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎩⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⨯+=⨯=⨯=----=----=----=----===----⎩⎨⎧>===----⎪⎪⎩⎪⎪⎨⎧+===----⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧=----==----==----==----门非门或门与简单的逻辑电路多用电表欧姆表电阻的测量电源的电动势与内电阻实验测量对纯电阻电路电源的效率电源的损失功率电源的输出功率电源的总功率对纯电阻用电器功率用电器功率电功率能电能转化为其他形式的电热非纯电阻电路的电功电能转化为内能电热纯电阻电路的电功电功全电路部分欧姆定律电阻定律基本规律物理量的能转化为电能特征的静电力做功将其他形式是描述电源内部非与外电路无关由电源本身性质决定电动势而增大升高金属导体的电阻随温度计算式定义式电阻产生电流的必要条件计算式定义式电压移动方向为电流方向正电荷定向为电子电荷量为电子定向移动速率为截面积为自由电子密度式中微观表达式定义式电流基本概念流电定恒总出损出总""""""%100%,100%100,,,,.,.,,,,,,,,,22
2r R R E U P P r I P IU P IE P R U R I P IU P IUt qU W r R E I R U I S l R q W E S l R I U R IR U q W U e v S n nSve I t q I ηηρρ。

高二物理3-1恒定电流知识回顾以及磁场知识学习第2章恒定电流1.电流强度：I＝q/t2.欧姆定律：I＝U/R ，适用于金属导电和电解液导电3.电阻、电阻定律：R＝ρL/S4.闭合电路欧姆定律：I＝E/(r+R)或E＝Ir+IR，也可以是E＝U内+U外5.电功与电功率：W＝UIt，P＝UI6.焦耳定律：Q＝I2Rt7. 纯电阻电路中:由于I＝U/R，W＝Q，因此W＝Q＝UIt＝I2Rt＝U2t/R非纯电阻电路中：W≥Q8.电源总动率、电源输出功率、电源效率：P总＝IE，P输出＝IU，η＝P输出/P总9.电路的串、并和混联特点10.了解电表改装的原理（电流变改装为电流表、电流变改装为电压表）11.伏安法测电阻①电流表内接法：电压表示数：U＝U R+U ARx的测量值＝U/I＝(U R+U A )/I R＝Rx+R A>Rx真选用电路条件Rx>>R A [或Rx>(R A R V)1/2]②电流表外接法：电流表示数：I＝I R+I VRx的测量值＝U/I＝U R/(I R+I V)＝R V Rx/(R V+Rx)<Rx真选用电路条件Rx<<R V [或Rx<(R A R V)1/2]12.滑动变阻器在电路中的限流接法与分压接法限流接法，电压调节范围小，电路简单，功耗小，便于调节电压，选择条件Rp>Rx分压接法，电压调节范围大，电路复杂，功耗较大，便于调节电压，选择条件Rp<Rx 注意：1)单位换算：1A＝103mA＝106μA；1kV＝103V＝106mA；1MΩ＝103kΩ＝106Ω2)各种材料的电阻率都随温度的变化而变化,金属电阻率随温度升高而增大；3)串联总电阻大于任何一个分电阻，并联总电阻小于任何一个分电阻；4)当电源有内阻时，外电路电阻增大时，总电流减小，路端电压增大；5)当外电路电阻等于电源电阻时，电源输出功率最大，此时的输出功率为E2/(4r)；上节回顾1、根据欧姆定律 I=U/R ，下列哪种说法是正确的（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B ．导体两端的电压越大，这段导体的电阻就越大 C ．导体的电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，这段导体中电流就越大2、两电阻R1、Ｒ2的电流I 和电压U 的关系如图1所示， 可知两电阻R1∶Ｒ2等于 A.1∶３ B.３∶１ C.１∶3D.3∶１3、一个标有“220V 60W “的白炽灯泡，加上的电压由零逐渐增大到220V ，在此过程中，电压（U ）和电流（I ）的关系可用图线表示， 题中给出的四个图线中，符合实际的是( )4、在电阻两端加50 V 的电压，该电阻10秒内有20C 的电量通过横截面，则该电阻的阻值为 Ω5、一段导体两端电压是4 Ｖ，在2 min 内通过导体某一横截面积的电量是15 C ，那么这段导体的电阻应是 Ω.6、将A 、B 两个白炽灯接入电路，关于这两只灯泡的发光情况，正确的说法是（ ） A 、若A 灯中的电流比B 灯大，则A 灯一定比B 灯亮 B 、若A 灯两端的电压比B 灯大，则A 灯一定比B 灯亮 C 、若电流对A 灯做的功比B 灯多，则A 灯一定比B 灯亮 D 、若A 灯消耗的电功率比B 灯大，则A 灯一定比B 灯亮7、一电流表的满偏电流Ig=1mA ，内阻为200Ω．要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）UI图1R 1R 2300600 UI 0A SIUB SUC SIUD SI图2A、并联一个0.4欧姆的电阻B、并联一个200欧姆电阻C、串联一个0.4欧姆的电阻D、串联一个200欧姆电阻8、一电流表的满偏电流Ig=1mA，内阻为500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上（）A、串联一个10K欧姆B、并联一个10K欧姆C、串联一个9.5K欧姆D、并联一个9.5K欧姆9、在下列用电器中，那些属于纯电阻用电器：（）A、电扇和电吹风B、白炽灯、电烙铁和电热毯C、洗衣机和电冰箱D、电解槽10、若A灯标有“220V 60W”，B灯标有“220V 100W”，把两灯接入电路中，下列说法中正确的是（）A、当通过两灯的电流相等时，A灯比B灯亮B、当通过两灯的电流相等时，B灯比A灯亮C、当加在两灯的电压相等时，A灯比B灯亮D、当加在两灯的电压相等时，B灯比A灯亮11、在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，下列结论正确的是（）A、在任何电路中，电功UIt=I2RtB、在任何电路中，电功为UIt，电热为I2RtC、在纯电阻电路中，UIt=I2RtD、在非纯电阻电路中，UIt≥I2Rt12、用伏安法测电阻有电流表外接法与电流表内接法两种方法。

选修3-1知识点第二章恒定电流2.1电源和电流一、电源1、电流：电荷的定向移动形成电流。

条件：①存在自由电荷，如金属内的自由电子液体中的正负离子。

②导体两端始终存在电压，导体两端存在电压时，导体内建立了电场，导体中的自由电荷在电场力的作用下发生定向移动，形成电流。

2、电源：能把自由电子从正极搬到负极的装置。

作用：保持导体两端的电势差(电压)，使导体中有持续的电流。

3、类型：①发电机：通过电磁作用把电子从正极搬运到负极。

②干电池/蓄电池：通过化学作用把电子从正极搬运到负极。

二、恒定电流（恒定电场：电场强度和大小都不变。

）1、定义：大小、方向都不随时间变化的电流。

用单位时间内通过导体横截面的电量表示电流强弱。

2、电流公式：qtI t Iq 3、单位:国际单位安培(A)，常用单位：毫安（mA ）、微安（μA ）4、方向：正电荷定向移动的方向。

金属导体中电流的方向与自由电子定向移动的方向相反。

注意：电流是标量。

2.2电动势一、电动势1、常见的两种非静电力：化学作用，电磁作用。

在外电路，正电荷由电源正极流向负极。

电源之所以能维持外电路中稳定的电流，是因为它有能力把来到负极的正电荷经过电源内部不断地送往正极。

非静电力使正电荷在电源内部由负极移至正极。

在非静电力做功下，电源把正电荷从负极搬运到正极，使电荷的电势能增加。

电源是一种能把电子从一个地方搬运到另一个地方的装置。

2、电动势：描述电源非静电力做功能力的强弱。

3、定义：电源内部非静电力移送电荷q 所做的功W 与q 的比值，q wE 定义式，不成比例关系。

4、电动势由非静电力的特性决定，跟电源体积无关，也跟外电路无关。

5、内阻r ：电源也是由导体组成的，所以也有电阻。

6、电源重要参数：电源电动势E ，电源容量，电源内阻r 。

2.3欧姆定律一、电阻1、定义：导体两端的电压与通过导体的电流大小的比值。

2、物理意义：反映了导体对电流的阻碍作用。

3、公式：I UR 定义式不成比例关系。
