二、滑轮补偿装置检修作业指导书

补偿装置检查作业指导书1 范围本作业指导书规定了棘轮补偿装置检查作业程序、项目、内容及技术要求。

本作业指导书适用于高速铁路棘轮补偿装置检查作业。

2 引用规范性文件……………3 作业目的3.1 检查棘轮补偿装置各部件标准技术状态；3.2 通过检查与调整，保证棘轮补偿装置处于良好的工作状态，为接触网提供良好的张力补偿。

4 作业程序4.1 封锁停电天窗作业时间内，人工登杆检查补偿框架及止动卡块状态。

4.2 封锁停电天窗作业时间内，人工登杆检查补偿轮状态。

4.3 封锁停电天窗作业时间内，人工登杆检查补偿绳在补偿轮上的缠绕及补偿绳本体状态。

4.4 封锁停电天窗作业时间内，地面检查、观察限制导管、坠砣堆码等。

4.5 封锁停电天窗作业时间内，人工攀登检查隧道内槽道（内、外）状态、坠砣限制架状态、坠砣挡板、转向轮状态。

4.6 封锁停电天窗作业时间内，人工攀登检查补偿装置（含槽道）的所有连接螺栓、螺母、垫片是否按标准配置并连接牢固。

焊接处有无开裂、脱焊迹象。

5 作业内容与要求5.1 人工登杆检查：5.1.1 人员及分工：5.1.2 工具和材料：5.1.3 开始人工登杆检查：5.1.3.1 高空作业人员按标准化穿戴，用脚扣登杆后在合适的位置打好安全带。

5.1.3.2 检查补偿安装框架各部件、各连接螺栓是否紧固。

隧道外 隧道内5.1.3.3 使用水平尽或角度仪检查棘轮的垂直状态，观察是否与补偿绳相磨，记录状态。

棘轮不垂直导致补偿绳磨棘轮边时，按以下方法调整（如下图）：首先检查旋转底座上调节板上的两个固定螺栓是否紧固到位，如果是松懈的，就直接用铁锤垫木板敲击棘轮旋转支架，然后用水平尺靠在棘轮小轮的端面，检查垂直度，棘轮垂直后，将螺栓紧固到位。

如螺栓是紧固的，用水平尺靠在棘轮小轮的端面检查倾斜度，然后松开旋转底座调节板上的固定螺栓，用铁锤垫木板敲击棘轮旋转支架，用水平尺检查，棘轮垂直后，将松开的螺母紧固。

5.1.3.4 观察坠砣限制杆顶部是否加装一个限制卡箍，如未安装应加装或做好记录补装。

编号：版本号：高速铁路隧道内棘轮补偿装置检修作业指导书—洛阳鑫迪编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）- 1 -- 2 -高速铁路隧道内棘轮补偿装置检修作业指导书—洛阳鑫迪1 适用范围1.1本作业指导书适用于高速铁路洛阳鑫迪生产的隧内棘轮补偿装置检测、全面检查保养。

1.2检测周期：36个月；检查保养周期：12个月；补偿限制架监测周期：3个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运〔2014〕221号）2.2《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3《上海铁路局轨旁设备管理办法》（上铁供〔2014〕189号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.5安装图和厂家产品说明书3 检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1使用作业车时，平台旋转要专人盯控，严防碰伤支柱。

作业车要设置相应防倾倒措施。

4.2在调整、检修过程中要时刻注意支柱的受力情况，防止支柱受力过猛而发生变形或损坏。

- 3 -4.3 钢丝套子、手扳葫芦、紧线器安装要牢固可靠，防止在调整更换时抽脱。

5 作业程序本作业指导书对洛阳鑫迪生产的隧内棘轮补偿装置检查、测量以及缺陷整治等作业内容作了明确，流程图中其它作业步骤依照《接触网一日作业指导书》的相关要求执行。

普速线路棘轮补偿装置检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 棘轮补偿装置检修指导书 (2)4.1 准备工作 (2)4.2 技术标准 (4)4.3 检修流程 (4)4.4 处理方法 (6)4.5 安全卡控重点 (8)1.适用范围本作业指导书适用于供电段管内普速线路棘轮补偿装置检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.棘轮补偿装置检修指导书4.1 准备工作4.1.1人员：4.1.1.1采用作业车作业不少于7人（不含司机）。

4.1.1.2不使用车辆，以人工方式作业的，除具体登高作业人员外，应按《接触网安全工作规程》中的规定设置高空作业监护人员。

4.1.2工具序号名称规格型号单位数量1 作业车台 12 工具包个 23 扭力扳手根据实际需要选配套筒把 24 钢卷尺5m 把 15 水平尺600mm 把 16 角度仪套 17 套 18 手板葫芦3T 套 19 紧线器套 210 钢丝套根 111 活口扳手350mm 把 212 木锤把 113 断线钳900mm 把 114 砂布张 515 黄油枪个 116 安全工具17 防护工具序号名称规格型号单位数量1 钙基润滑油GB491 升 12 注油嘴个 13 不锈钢铁线￠1.6 Kg 14 镀锌铁线￠4.0 Kg 55 销钉根据实际需要选配型号个若干6 开口销根据实际需要选配型号个若干3.3.4.5补偿绳在棘轮的大轮、 4.1.3 材料 4.2 技术标准见本章第二节安装作业指导书技术标准。

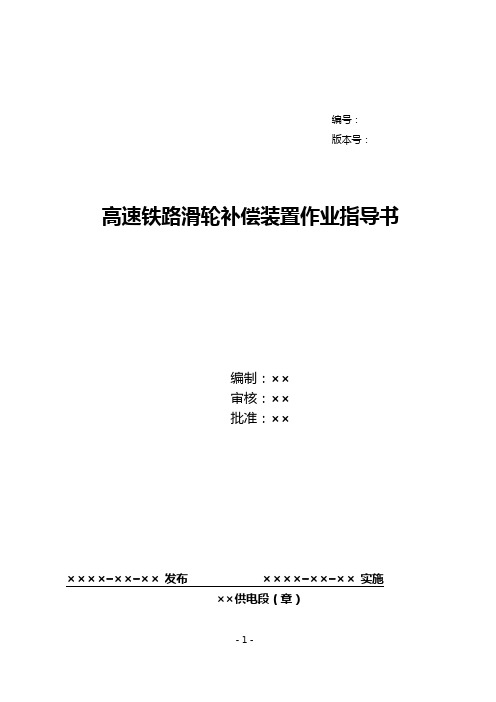

编号：版本号：高速铁路滑轮补偿装置作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）高速铁路滑轮补偿装置检查作业指导书1 适用范围1.1本作业指导书适用于滑轮补偿装置的检测、全面检查保养。

1.2检测周期：检测周期：36个月；检查保养周期：12个月；补偿限制架监测周期：3个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运〔2014〕221号）2.2《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3《上海铁路局轨旁设备管理办法》（上铁供〔2014〕189号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.5安装图和厂家产品说明书3 检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1使用作业车时，平台旋转要专人盯控，严防碰伤支柱。

作业车要设置相应防倾倒措施。

4.2在调整、检修过程中要时刻注意支柱的受力情况，防止支柱受力过猛而发生变形或损坏。

4.3 钢丝套子、手扳葫芦、紧线器安装要牢固可靠，防止在调整更换时抽脱。

5 检查作业流程图图1 滑轮补偿检修作业流程图6 作业要求表1 人员要求注：其它作业人员（如地线）在此不一一列出。

表2 工具准备6.3材料准备7 作业内容7.1滑轮补偿装置安装图7.1.1高速铁路滑轮补偿装置安装图图1 高速铁路滑轮补偿装置安装图7.1.2滑轮组实物图图51:2型滑轮补偿装置实物图图6 1:3型滑轮补偿装置实物图7.2下锚绝缘子检查7.2.1承力索、接触线下锚绝缘子应对齐，允许偏差为±100mm 。

2斗轮机检修作业指导书作业指导书：2斗轮机检修作业指导书一、作业概述2斗轮机是一种常用于工程施工中的机械设备，主要用于土方开挖、装载和运输等作业。

为了确保2斗轮机的正常运行和延长其使用寿命，需要进行定期的检修和维护工作。

本作业指导书旨在提供2斗轮机检修作业的详细步骤和要求，确保检修工作的安全和高效进行。

二、检修前准备1. 确保2斗轮机停放在平整、稳固的地面上，避免因地势不平导致的安全隐患。

2. 关闭2斗轮机的发动机，并拔掉点火开关，防止误操作引起意外。

3. 确保2斗轮机的液压系统、电气系统和传动系统等关键部件处于正常工作状态，如有异常情况应及时处理。

4. 准备好所需的工具和材料，包括扳手、螺丝刀、润滑油等，以便进行检修作业。

三、检修步骤1. 外观检查- 子细检查2斗轮机的外观是否有明显的损坏或者磨损，如有需要及时更换或者修复。

- 检查车身、斗轮、履带等部件的连接是否坚固，如有松动应进行紧固。

- 清理2斗轮机外部的灰尘和杂物，保持良好的清洁状态。

2. 液压系统检修- 检查液压油的油位和质量，如有需要及时添加或者更换液压油。

- 检查液压系统的管路和接头是否有漏油现象，如有需要进行紧固或者更换密封件。

- 对液压缸、液压泵等关键部件进行检查和清洗，确保其正常工作。

3. 电气系统检修- 检查电气系统的电源路线和接线端子是否松动或者腐蚀，如有需要进行紧固或者清理。

- 检查电气元件（如电磁阀、开关等）的工作状态，如有需要进行更换或者修复。

- 清洁电气系统中的灰尘和杂物，保持良好的通风和散热条件。

4. 传动系统检修- 检查传动系统的链条、齿轮等部件是否磨损或者松动，如有需要进行润滑和紧固。

- 检查传动系统的润滑油的油位和质量，如有需要及时添加或者更换润滑油。

- 对传动系统进行清洗和润滑，确保其正常工作。

5. 安全设施检修- 检查2斗轮机的安全设施（如安全带、灭火器等）是否完好，如有需要进行更换或者修复。

- 检查2斗轮机的报警器和指示灯是否正常工作，如有需要进行调试或者更换。

7检调补偿装置作业指导书补偿装置检调一、周期6个月。

二、适用范围：本标准适应于补偿装置的检调、更换作业。

三、作业项目检查补偿器a、b值是否符合安装曲线，检查滑轮转动是否灵活、坠砣升降是否自如、检查补偿绳有无松股、断股情况、检查坠砣块是否完整，排列是否整齐，各部件受力是否良好。

四、技术标准1、b值检调应符合安装曲线的要求，保证无论任何情况下a、b 两值均不得小于200mm。

2、补偿器坠砣块要码放整齐，豁口相互错位180；其总重量符合规定要求，误差不超过2％。

3、补偿滑轮完整无损、转动灵活，没有卡滞现象。

补偿绳不得有松股、断股和接头，不得与下锚拉线或双环杆相摩擦。

4、安装双耳楔形线夹时应注意受力方向的正确，回头要密贴楔子。

5、同一滑轮组的两补偿滑轮的工作间隙在任何情况下不小于500mm。

6、定滑轮槽应保持铅垂状态，动滑轮槽偏转角度不得大于45°。

7、棘轮式补偿装置的技术状态应符合产品说明要求。

五、作业组织人员：4～6人工具：手扳葫芦、紧线器、钢丝套子、温度计、手锤、锦纶绳、单滑轮、钢卷尺、大扳手。

材料：双耳连接器线夹、销钉、双环杆、黄油、开口硝、楔子、￠1.6绑线、补偿绳、钢线卡子。

资料：补偿器安装曲线。

六、作业程序1检调补偿器装置：1.1检查补偿器a、b值是否符合安装曲线，否则进行调整：(1)根据调整时的气温、补偿器至中心锚节的距离，查找补偿器安装曲线，确定b值；(2)测量出实际b值，与标准b值对比：(3)b值的具体调整方法：a、操作人员攀登上支柱中部，打好安全带，在补偿绳的适当高度打上紧线器并在其下方安装一个，防止紧线器打滑。

b、将另一装有钢丝套子的紧线器装在坠砣杆上，必要时可卸掉1－3块坠砣，并用手扳葫芦连接两紧线器。

c、摇动手扳葫芦，使手搬葫芦受力，下锚补偿绳松弛，检查紧线器无滑动现象后卸开双耳楔形线夹，抽出补偿绳回头，根据安装曲线来确定放长或缩短补偿绳长度，重新做补偿绳回头。

d、连接完毕后放开手搬葫芦，使补偿绳受力，检查无不良现象后卸下手搬葫芦，重新测量b值并与b 标比较确定其是否符合标准。

补偿装置检查作业指导书1 范围本作业指导书规定了棘轮补偿装置检查作业程序、项目、内容及技术要求。

本作业指导书适用于高速铁路棘轮补偿装置检查作业。

2 引用规范性文件……………3 作业目的3.1 检查棘轮补偿装置各部件标准技术状态；3.2 通过检查与调整，保证棘轮补偿装置处于良好的工作状态，为接触网提供良好的张力补偿。

4 作业程序4.1 封锁停电天窗作业时间内，人工登杆检查补偿框架及止动卡块状态。

4.2 封锁停电天窗作业时间内，人工登杆检查补偿轮状态。

4.3 封锁停电天窗作业时间内，人工登杆检查补偿绳在补偿轮上的缠绕及补偿绳本体状态。

4.4 封锁停电天窗作业时间内，地面检查、观察限制导管、坠砣堆码等。

4.5 封锁停电天窗作业时间内，人工攀登检查隧道内槽道（内、外）状态、坠砣限制架状态、坠砣挡板、转向轮状态。

4.6 封锁停电天窗作业时间内，人工攀登检查补偿装置（含槽道）的所有连接螺栓、螺母、垫片是否按标准配置并连接牢固。

焊接处有无开裂、脱焊迹象。

5 作业内容与要求5.1 人工登杆检查：5.1.1 人员及分工：5.1.2 工具和材料：5.1.3 开始人工登杆检查：5.1.3.1 高空作业人员按标准化穿戴，用脚扣登杆后在合适的位置打好安全带。

5.1.3.2 检查补偿安装框架各部件、各连接螺栓是否紧固。

隧道外 隧道内5.1.3.3 使用水平尽或角度仪检查棘轮的垂直状态，观察是否与补偿绳相磨，记录状态。

棘轮不垂直导致补偿绳磨棘轮边时，按以下方法调整（如下图）：首先检查旋转底座上调节板上的两个固定螺栓是否紧固到位，如果是松懈的，就直接用铁锤垫木板敲击棘轮旋转支架，然后用水平尺靠在棘轮小轮的端面，检查垂直度，棘轮垂直后，将螺栓紧固到位。

如螺栓是紧固的，用水平尺靠在棘轮小轮的端面检查倾斜度，然后松开旋转底座调节板上的固定螺栓，用铁锤垫木板敲击棘轮旋转支架，用水平尺检查，棘轮垂直后，将松开的螺母紧固。

5.1.3.4 观察坠砣限制杆顶部是否加装一个限制卡箍，如未安装应加装或做好记录补装。

棘轮补偿装置检修作业指导书一、检修前准备1.1 准备工具：十字螺丝刀、平头螺丝刀、剪线钳、电笔、万用表等工具。

1.2 检修前应先观察、熟悉棘轮补偿装置的结构、原理以及使用情况，确认故障现象。

1.3 棘轮补偿装置检修前，应先切断电源或断开设备电缆与电源连接。

二、检修方法及步骤2.1 棘轮补偿装置过温故障处理方法：当棘轮补偿装置温度过高时，需进行以下处理：⑴确认故障原因，如是风扇故障，需更换风扇。

⑵检查装置内部是否有杂质，定期对装置内部进行清洁。

⑶重新连接电源，检查棘轮补偿装置是否能正常工作。

2.2 棘轮补偿装置输出电压、电流异常处理方法：当棘轮补偿装置输出电压或电流异常时，需进行以下处理：⑴检查关键部件和电路连接是否正常。

⑵对电路进行单元故障排除，逐一排查各个部分。

⑶确认故障原因并进行处理，更换损坏部件或修改电路。

⑷重新连接电源，检查棘轮补偿装置是否能正常工作。

2.3 棘轮补偿装置启动失败处理方法：当棘轮补偿装置无法启动时，需进行以下处理：⑴确认电源是否接通，并检查电源是否正常。

⑵检查关键部件和电路连接是否正常。

⑶检查控制器是否损坏，如损坏需更换控制器。

⑷确认故障原因并进行处理，重新连接电源，检查棘轮补偿装置是否能正常工作。

三、检修注意事项3.1 进行检修作业前应切断电源或断开设备电缆与电源连接，以确保检修安全。

3.2 在进行检修作业时，应定期整理工作台和工具，保持工作区域清洁整洁。

3.3 在检修过程中应小心谨慎，避免对设备造成二次损坏，同时注意保护好检修所用的工具和设备。

四、检修结束4.1 检修结束后，重新连接电源，对设备进行开机测试，确保设备能正常工作。

4.2 完成检修工作后应对检修所用的器材和设备进行清点和清洁，对使用不当的器材和设备应予以严格管理和处理。

综上所述，对于棘轮补偿装置的检修作业，准备工具、了解设备原理及故障情况是必须的。

在检修过程中需要注意安全、小心谨慎，定期整理工作区域和工具，检查修复完毕后确认设备能正常工作。
