下载文档原格式
耐火材料种类、性能及检测目前，工业上使用的耐火材料种类繁多，性能各异，涉及工业生产的各个领域。
生产水泥使用的耐火材料应满足水泥生产工艺的要求，本文针对水泥回转窑系统使用耐火材料的种类及性能，从耐火砖和耐火浇注料二个方面进行介绍。
第一节回转窑工艺特性对耐火材料的要求一、简介回转窑的工艺特性：1．窑温高，对耐火材料的损坏加剧，水泥熟料熔体中的C3A（铝酸三钙）、C4AF（铁铝酸四钙）等侵蚀程度加大，窑内过热导致热应力破坏加剧。
2．窑速快，单位产量加大，机械应力和疲劳破坏加大。
3．碱、氯、硫等组分侵蚀严重，硫酸盐和氯化物等挥发、凝聚、反复循环富集，加剧结构剥落损坏。
4．窑径大，窑皮的稳定性差。
5．窑系统结构复杂，机械电气设备故障增加，频繁开停窑导致热震破坏加剧。
二、预分解窑对耐火材料的要求1．常温力学强度和高温结构强度要高，窑内不管烧成状况的好坏，窑内温度在10000C以上，要求耐火砖荷重软化温度高。
2．热震稳定性要好，即抵抗窑温剧烈变化而不被破坏的能力好。
在停窑，开窑以及窑运转状态不稳定的情况下，窑内的温度变化较大，要求窑衬在温度剧烈变化的情况下，不能有龟裂或者剥落，要求在操作时尽量使窑温稳定。
3．抗化学侵蚀性要强，在窑内烧成时，所形成的灰分、熔渣、蒸气会对窑衬产生侵蚀。
4．耐磨及力学强度要高，窑内生料的滑动及气流中粉尘的磨擦，对窑衬造成磨损。
尤其是开窑的初期，窑内还没有窑皮保护时更是如此。
窑衬还要承受高温时的膨胀应力及窑筒体椭圆变形所造成的应力。
要求窑衬要有一定的力学强度。
5．窑衬具有良好的挂窑皮性能，窑皮挂在衬砖上，对衬砖有保护作用，如果衬砖具有良好的挂窑皮性能并且窑皮也能够维持较长时间，可以使窑衬不受侵蚀与磨损。
6．气孔率要低，如果气孔率高会造成腐蚀性的窑气渗透入衬砖中凝结，毁坏衬砖，特别是碱性气体。
7．热膨胀安定性能要好，窑筒体的热膨胀系数虽大于窑衬的热膨胀系数。
但是窑筒体温度一般都在280-450度左右，而窑衬砖的温度一般都在800度以上，在烧成带温度有1500度，窑衬的热膨胀比窑筒体要大，窑衬容易受压力造成剥落。
硅灰石硅灰石属于链状偏硅酸盐，结晶结构决定了其性质，硅灰石的结晶平行于(100) 面的解离完全，平行于（001）和（102）的解理也较明显，所以即使是细小颗粒，也呈纤维状或针状。
由于其特殊的晶体形态，且同时具有很高的白度、良好的介电性能和较高的耐热性能，因而硅灰石广泛地应用于陶瓷、化工、冶金、造纸、塑料、涂料等领域经特殊粉体加工处理的硅灰石针状粉，经表面活化改性后，在橡胶、塑料、涂料中的用量正呈大幅上升趋势。
硅灰石理化性能煅烧高岭土高岭土系列产品的主要应用：（1）造纸工业：有较好的覆盖力和光泽度，使得涂层具有良好的松厚性和适印性。
主要应用于涂布纸、铜版纸、涂布白纸板、铸涂纸中。
（2）涂料工业：作为体质颜料和多功能添加剂代替立德粉和钛白粉10～20％，可适应任何涂料体系。
改善涂料贮存稳定性，涂刷性，抗吸潮性及抗冲击性等，改善颜料的抗浮色和发花性。
（3）塑料工业： A、电缆：改性煅烧高岭土具有极好的电绝缘性能（较高的体积电阻率）。
应用于电缆的绝缘护套，提高绝缘性能5 ~ 10倍。
特别是用于海底电缆，耐海水侵蚀，并提高绝缘性能。
B、农膜：改性煅烧高岭土对7 ~ 25μm波长的红外线具有阻隔作用，可使农膜内的夜间温度提高2 ~ 3℃。
同时，由于改性煅烧高岭土的加入，农膜棚中的直射射线减少，而散射射线增加，使农作物受光照均匀，有利于农作物的光合作用。
（4）橡胶工业：利用煤系高岭土特殊处理制作而成的硅铝炭黑，经过表面改性处理，可大大提高橡胶的补强效果，在汽车轮胎、EPDM等橡胶应用中，达到甚至在某些方面超过炭黑或白炭黑的补强性能。
（5）石化工业：在石油加工中，作催化剂使用。
具有较高的基质活性、较强的抗重金属污染能力、较好的催化活性和选择性。
也可用于农药作载体。
（6）陶瓷工业：可塑性、粘结性、烧结性能好，制品色白、致密、机械强度大，可用于高低压电瓷、各种陶瓷的坯体和釉料，亦用于各种耐火材料。
（7）环保工业：① 以高岭土为原料合成4A分子筛，可作为合成洗涤剂中的洗涤助剂，替代三聚磷酸钠，生产无磷洗衣粉，以减少磷对环境的污染。

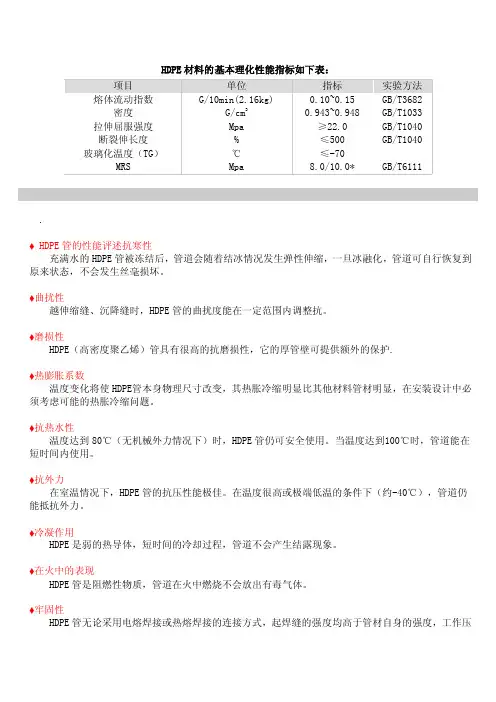

HDPE材料的基本理化性能指标如下表：.♦ HDPE管的性能评述抗寒性充满水的HD PE管被冻结后，管道会随着结冰情况发生弹性伸缩，一旦冰融化，管道可自行恢复到原来状态，不会发生丝毫损坏。
♦曲扰性越伸缩缝、沉降缝时，HDPE管的曲扰度能在一定范围内调整抗。
♦磨损性HDPE（高密度聚乙烯）管具有很高的抗磨损性，它的厚管壁可提供额外的保护.♦热膨胀系数温度变化将使HDPE管本身物理尺寸改变，其热胀冷缩明显比其他材料管材明显，在安装设计中必须考虑可能的热胀冷缩问题。
♦抗热水性温度达到80℃（无机械外力情况下）时，HDPE管仍可安全使用。
当温度达到100℃时，管道能在短时间内使用。
♦抗外力在室温情况下，HDPE管的抗压性能极佳。
在温度很高或极端低温的条件下（约-40℃），管道仍能抵抗外力。
♦冷凝作用HDPE是弱的热导体，短时间的冷却过程，管道不会产生结露现象。
♦在火中的表现HDPE管是阻燃性物质，管道在火中燃烧不会放出有毒气体。
♦牢固性HDPE管无论采用电熔焊接或热熔焊接的连接方式，起焊缝的强度均高于管材自身的强度，工作压力满足要求。
♦噪音HDPE管是软性材料，E弹性模量小，管道能限制以空气或固体为载体的声音传播。
若有特殊的隔音要求，可通过埋墙管，消音管。
消音塑料膜的措施实现隔音效果。
♦抗化学性HDPE分子结构（链烷结构）稳定，管道抗化学性很强。
HDPE管的抗化学性概括如下：在室温条件下，不溶解于大部分的有机物，无机物（除浓硝酸，浓硫酸等强氧化剂除外）；在大于90℃的条件下，溶解于脂族，芳香族的碳氢化合物及其氯化产品。
♦太阳辐射通过添加碳黑，HDPE管能抵抗由太阳紫外线引起的管材老化脆化现象。
♦防堵塞HDPE管的抗水性方面显得格外突出。
六、理化表式汇总表序号编号名称1 ZJ/LH-01 理化试验委托单2 ZJ/LH-02 力学和工艺性能试验试样加工检验记录（表1）ZJ/LH-02-1 拉伸试样检验记录（表2）ZJ/LH-02-2 冲击试样检验记录（表3）ZJ/LH-02-3 弯曲、压扁、扩口等试样检验记录（表4）3 ZJ/LH-03 材料理化试验报告原始记录4 ZJ/LH-04 理化试验报告5 ZJ/LH-05 化学分析原始记录6 ZJ/LH-06 化学分析结果登记表7 ZJ/LH-07 金相检验原始记录8 ZJ/LH-08 金相试验报告9 ZJ/LH-09 焊接件理化试验报告理化试验委托单委托单位：无锡市四方机械厂2010年10月12 日委托编号：LH2010-10-01 名称钢板试件编号10S-01 批号10205899330101 材料牌号、规格Q345R、12mm焊工钢印焊接材料材料入库号1001009 坡口型式焊接方法及位置热处理状态代表产品工作令号10-10-001 代表部位试验项目及数量项目数量项目数量项目数量项目数量拉伸R elR mA1 冲击温度0℃3金相检验晶间腐蚀方法：化学分析及其他C √缺口型式V Si √弯曲面弯D=2a1 硬度宏观Mn √背弯断口微观P √侧弯S √压扁Al √备注试验标准：拉伸试验按GB/T228-2002，弯曲试验按GB/T232-1999；冲击试验按GB/T229-2007评定标准：GB713-2008委托人要求完成时间2010.10.13接受人力学和工艺性能试验试样加工检验记录ZJ/LH-02 1拉伸试样检验1.1试样横向尺寸公差（表1）表1 试样横向尺寸公差名称标称横向尺寸尺寸公差形状公差机加工的圆形横截面直径3 ±0.05 0.02 ＞3-6 ±0.06 0.03 ＞6-10 ±0.07 0.04 ＞10-18 ±0.09 0.04 ＞18-30 ±0.10 0.05四面机加工的矩形横截面试样横向尺寸相同于圆形横截面试样直径的公差相对两面机加工的矩形横截面试样横向尺寸3 ±0.10.05 ＞3-6＞6-10 ±0.20.1 ＞10-18＞18-30±0.5 0.2 ＞30-501.2表面粗糙度：见各种型式试样的图示1.3标记标在夹持部位1.4实测记录（表2）2冲击试样检验2.1试样几何形状(图1）2.2缺口型式（V或U型）、相应尺寸及偏差要求(表3) 2.3试样表面粗糙度优于5μｍ，端部除外2.4标记标在端部截面2.5实测记录(表4)3弯曲、压扁、扩口等试样检验3.1试样形状和尺寸见试样制备3.2弯曲样标在端部，压扁、扩口样用记号笔做标记3.3检验记录（表5）表2 拉伸试样检验记录ZJ/LH-02-1（续1）日期序号材检号标记检验试样类型（机加工）标称横向尺寸mm试样尺寸公差（=标称尺寸±允许公差值）试样形状公差（最大尺寸－最小尺寸≯允许公差值）粗糙度μｍ厚（α）宽（b）直径（Φ）允许尺寸公差实测允许形状公差检验结果要求实测厚（a）宽（b）直径（Φ）最小最大最小最大最小最大表4 弯曲、压扁、扩口等试样检验记录（经检合格，作“√”标记）ZJ/LH-02-3（续3）日期序号试样类型材检号标记检验共性检验项目特性检验项目变形面是否有划痕、损伤棱边是否倒圆或有无毛刺、伤痕焊缝余高是否去除弯曲样是否保留原表面扩口样两端面是否垂直于管轴线表3 冲击试样检验记录ZJ/LH- 02-2(续2)日期序号试样编号标记检验试样尺寸高×宽×长（h×w×l）缺口形式检验项目及结果高h宽w长l缺口角度1缺口底部高度2缺口根部半径3缺口对称面至端部距离4缺口对称面至试样纵轴角度试样纵向面间夹角5表面粗糙度Rα10±0.07510±0.117.5±0.115±0.0655±0.6045°±2°8±0.0750.25±0.02527.5±0.42 90°±2°90°±2°≤5μm实测实测实测实测实测实测实测实测实测实测VVVVVVVVVV名称标准牌号规格报告编号备注材料理化试验报告原始记录ZJ/LH-03化学成分% 试验方法标准GB/T223GB/T5293材检号 C Mn Si S P Cr Ni Cu Ti Mo V Als H2O试验日期校对日期力学工艺性能试验方法标准GB/T228□GB/T232□GB/T244GB/T246 GB/T229试验日期校对日期材检号抗拉强度Rm（MPa）屈服强度ReL（MPa）断后延长率A（%）断面收缩率Z（%）弯曲a=d= α=压扁H= 冲击功KV2（J）尺寸℃硬度延性闭合金相及其他试验试验方法标准GB/T13298GB/T13299GB/T6394 GB/T224GB/T10561HB/T226GB/T1979试验日期校对日期A B C D Ds材检号显微组织晶粒度脱碳层试验结论上述项目试验结果：理化责任工程师：日期：注：①试验结果仅对来样负责；②试验方法执行最新有效标准。
橡胶材料种类性能表序号橡胶种类主要材料优点劣势适用范围使用温度1 天然橡胶（NR）异戊二烯聚合物优良的回弹性，拉伸强度、伸长率、耐磨性，撕裂和压缩永久变形性能不耐油，耐天候、臭氧、氧的性能较差制作轮胎、减震零件、缓冲绳和密封零件-60～100℃2 丁苯橡胶（SBR）丁二烯与苯乙烯的共聚物含10％苯乙烯的丁苯-10有良好寒性，含30％苯乙烯的丁苯-30耐磨性优良耐油、耐老化性能较差制作轮胎和密封零件-60～120℃3 丁二烯橡胶（BR）丁二烯聚合物常用的顺丁二烯橡胶，耐寒、耐磨及回弹性能较好制品不耐油，不耐老化适于制作轮胎、密封零件、减震零件、胶带和胶管等制品-70~100℃4 氯丁橡胶（CR）氯丁二烯聚合物耐天候，耐臭氧老化，有自熄性，耐油性能仅次于丁腈橡胶，拉伸强度、伸长率、回弹性优良，与金属和织物粘结性很好制品不耐合成双酯润滑油及磷酸酯液压油适于制作密封圈及密封型材、胶管、涂层、电线绝缘层、胶布及配制胶粘剂等-35～130℃5 丁腈橡胶（NBR）丁二烯丙烯腈的共聚物一般含丙烯腈18％、26％或40％，含量愈高，耐油、耐热、耐磨性能愈好，但耐寒性则相反。
含羧基的丁腈橡胶，耐磨、耐高温、耐油性能优于丁腈橡胶制品不耐天候、不耐臭氧老化、不耐磷酸酯液压油丁腈橡胶适于制作各种耐油密封零件、膜片、胶管和软油箱-55～130℃6 乙丙橡胶（EPM、EPDM ）乙烯、丙烯的二元共聚物（EPM）或乙烯、丙烯、二烯类烯烃的三元共聚（EPDM）耐天候、耐臭氧老化，耐蒸汽、磷酸酯液压油、酸、碱以及火箭燃料和氧化剂，电绝缘性能优良品不耐石油基油类适于制作磷酸酯液压油系统的密封零件、胶管及飞机、汽车门窗密封型材、胶布和电线绝缘层-60～150℃7 丁基橡胶（IIR）异丁烯和异戊二烯的共聚物耐天候、臭氧老化，耐磷酸酯液压油，耐酸、碱、火箭燃料及氧化剂，制品不耐石油基油类适于制作轮胎内胎，门窗密封条，磷酸酯液压油系统的-60～150℃具有优良的介电性能和绝缘性能，透气性极小密封零件、胶管，电线的绝缘层，胶布和减震阻尼器8 氯磺化聚乙烯橡胶（CSM）氯磺化聚乙烯橡胶耐天候及臭氧老化，耐油性随其氯含量增加而增加，耐酸碱适于制作胶布、车用空滤器联接套，散热器排水管、密封垫、电缆套管、防腐涂层及软油箱外壁-50～150℃9 聚氨酯橡胶聚氨基甲酸酯通常有聚酯型（AU）和聚醚型（EU）两种。
一、耐火制品
轻质粘土砖物理指标表
注：（1）砖的工作温度不超过重烧线变化的试验温度；
（2）表内导热系数指标为平板法试验数量。
轻质高铝砖理化指标表
注：（1）砖的工作温度不超过重烧线变化的试验温度；
（2）表内导热系数指标为平板法试验数量。
耐火捣打料性能表
硅酸铝耐火纤维理化性能表
二、耐火隔热材料
各种隔热材料主要性能表
硅藻土砖理化指标表
矿渣棉技术性能表
蛭石制品主要技术指标表
膨胀蛭石主要技术性能表
隔热珍珠岩制品理化指标表
石棉粉制品
石棉编绳每米重量表
石棉扭绳每米重量表
三、保温隔热制品
蛭石类
珍珠岩类
矿渣棉类
玻璃棉制品
岩棉类
微孔硅酸钙制品
新型保温材料
注：FBT、海泡石、JBT、硅酸镁等保温材料，均属涂抹型材料，是90年代新型换代产品。
无碱无捻粗砂方格布规格重量表
无碱玻璃布规格重量表。
不锈钢材质参数不锈钢材质参数:常用材料的化学成分和力学性能常用双相不锈钢理化性能指标中国与其他国家钢号近似对照中国与亚洲、北美诸国（地区）及澳大利亚的不锈钢钢号近似对照 中国与亚洲、北美诸国（地区）及澳大利亚的不锈钢钢号近似对照stainless steel耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢。
又称不锈耐酸钢。
实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。
由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。
不锈钢的耐蚀性取决于钢中所含的合金元素。
铬是使不锈钢获得耐蚀性的基本元素，当钢中含铬量达到12％左右时，铬与腐蚀介质中的氧作用，在钢表面形成一层很薄的氧化膜（自钝化膜），可阻止钢的基体进一步腐蚀。
除铬外，常用的合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。
不锈钢通常按基体组织分为：①铁素体不锈钢。
含铬12％～30％。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。
②奥氏体不锈钢。
含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。
综合性能好，可耐多种介质腐蚀。
③奥氏体 - 铁素体双相不锈钢。
兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。
④马氏体不锈钢。
强度高，但塑性和可焊性较差。
不锈钢是具有60年发展历程的现代材料自本世纪初发明不锈钢以来，不锈钢就把现代材料的形象和建筑应用中的卓越声誉集于一身，使其竞争对手羡慕不已。
只要钢种选择的正确，加工适当，保养合适，不锈钢不会产生腐蚀、点蚀、锈蚀或磨损。
不锈钢还是建筑用金属材料中强度最高的材料之一。
由于不锈钢具有良好的耐腐蚀性，所以它能使结构部件永久地保持工程设计的完整性。
含铬不锈钢还集机械强度和高延伸性于一身，易于部件的加工制造，可满足建筑师和结构设计人员的需要。
在建筑、大楼和结构的行业中，不锈钢成功的关键是其具有良好的耐腐蚀性能。
滤布材料性能表注:涤纶不能耐浓硫酸和加热的间甲酸;丙纶不能耐氯磺酸、浓硝酸等强氧化性酸、浓的苛性钠、浓醋酸、丙酸和氯代芳香烃。
几种常用型号滤布的性能参数表参数型号织法重量密度(根/10cm) 厚度断裂强度(N/5*20cm) 断裂伸长率(%) 透气度用途g/m2 经纬mm 经纬经纬(L/m2.s)621 涤纶长纤340 192 130 0.65 4380 3575 50 30 55 耐酸，耐弱碱，抗氧化，固气分离设备配套使用621B 涤纶长纤440 260 145 0.78 4380 3575 50 30 60120-14(747”) 涤纶短纤248 226 158 0.75 2244 1371 31 15 120 耐酸，耐弱碱，抗氧化，抗拉强度高，耐湿热性能好，抗霉变和适应工作温度较高120-15(758”) 涤纶短纤330 194 134 0.73 2721 2408 44.2 21.3 100120-16(3927”) 涤纶短纤524 156 106 0.90 3227 2544 60 23 25750A 丙纶平纹400 204 110 0.80 3337 2759 41 30 14 耐碱，耐弱酸有色金属冶炼、污水处理750B 丙纶斜纹480 256 141 0.99 2245 2100 33750AB 丙纶斜纹489.9 333.8 204 1.36 3300 2758 35 25 111.6 耐碱，耐弱酸主要用于陶瓷行业无纺布涤纶针刺1.80 18 过滤常温或高温气体56备注:在滤布的选择上，除了需要参照上表以外，为了达到截留效果和过滤速度都比较理想，还需要根据料浆的颗粒、密度、粘度、化学成分、温度及过滤工艺条件来选择滤布。
由于滤布在编织的材质、方法上的不同，其强度、伸长率、透气性、厚度等均不同，从而影响了过滤效率。
除此之外，过滤介质还包括棉纺布、无纺布、筛网、滤纸及微孔膜等。
根据实际过滤要求而定，如贵单位需要这方面的技术服务和支持，请与本公司联系。
