F CB00200 FCB初步设计阶段河床式水电站设计报告范本[中小型]——工程特性表——□范本主要编写条件界定:南方平原地区、岩基、混凝土重力坝、左岸河床式电站厂房、贯流式灯泡水轮发电机组、河床中央表孔式溢流坝(泄洪闸)、右岸船闸、左岸开关站水利水电勘测设计标准化信息网1999年6月关于文中引用标准的说明文中引用了以下标准和文件，使用范本时,请进一步核实版本的有效性。
序号标准编号或发文号引用文件名称编者说明或DL/T 5064-1996 淹没处理规划设计规范(DL/T5064-1996)》；对于水利工程，仍用SD 130-84。
范本中使用的是SD130-84（2）能源人〔1990〕374号文水力发电厂编制定员标准（3）国家计划委员会建设部计投资〔1993〕530号建设项目经济评价方法与参数(第二版) 文中简称《方法与参数》（4）(90)水规规字第1号水电建设项目经济评价实施细则（试行）文中简称《实施细则》）（5）水规规〔1994〕0026号水电建设项目财务评价暂行规定（6）SL 44-93 水利水电工程设计洪水计算规程发文号为:水规（1993）134号（7）SL 61-94 水文自动测报系统规范（8）DL/T 5051-1996 水利水电工程水情自动测报系统设计规定（9）SDJ 12-78 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)及《补充规定》发文号为:（78）水电规字第135号及水规（1990）35号（10）SDJ 217-87 水利水电枢纽工程等级划分及设计标准(试行) (平原、滨海部分) 发文号为:（87）水电水规字第135号（11）1976年批准试行水电站电气试验室仪表设备配置标准（12）SDJ 21-78 混凝土重力坝设计规范发文号为:（78）水电规字第118号（13）SDJ 336-89 混凝土大坝安全监测技术规范(试行)（14）国家建委关于厂矿企业职工住宅、宿舍、建筑标准的几项意见的通知及补充规定（15）SLJ 706-81 关于水利工程设计、施工为管理创造必要条件的若干规定（16）水电部1975年油化验设备配置标准（试行）（17）水电站机械修理设备配置标准(试行)（18）水电站电气试验室仪表设备配置标准（19）GB 7409.3-1997 大中型同步发电机励磁系统技术要求（20）DL/T 583-95 大中型水轮发电机静止整流励磁系统及装置技术条件（21）GB 14285-93 继电保护和安全自动装置技术规程（22）SDJ 9-87 电测量仪表装置设计技术规程（23）DL/T 5080-1997 水利水电工程通信设计技术规程2序号标准编号或发文号引用文件名称编者说明（26）〔86〕水规规字第77号水利水电工程水库淹没实物指标调查细则（27）〔86〕水电水规字第59号水库库底清理办法（28） GB 8978-1996 污水综合排放标准（29）水利水电工程设计概算编制规定未查到出处，但见《水力发电工程可行性研究报告设计概算编制办法及费用标准〔电水规（1997）123号〕》（30）能源水规〔1992〕43号水利水电工程设计概算几项具体工程费用编制规定（31）GBJ 139-90 内河通航标准（32）GB 3838-88 地面水环境质量标准（33）GB 11607-89 渔业水质标准（34）GB 5749-85 生活饮用水卫生标准（35）GB 8978-1996 污水综合排放标准（36）GB 3095-1996 环境空气质量标准（37）GB 3096-1993 城市区域环境噪声标准（38）GB 12523-90 建筑施工场地噪声限值（39）GB 4284-84 农用污泥中污染物控制标准（40）DL 5021-93 水利水电工程初步设计报告编制规程（41) SL/T 179-96 小型水电站初步设计报告编制规程送审稿只能参考不能作为标准使用（42）水利水电工程初步设计环保设计规范（送审稿）（43）87国环字第002号文建设项目环保设计规定（44）〔88〕水规设字第8号水利水电工程设计工程量计算规定(试行)（45）〔86〕水电基字第81号水利水电建筑工程预算定额（46）省建筑工程预算定额3水电站初步设计报告工程特性表45678910。

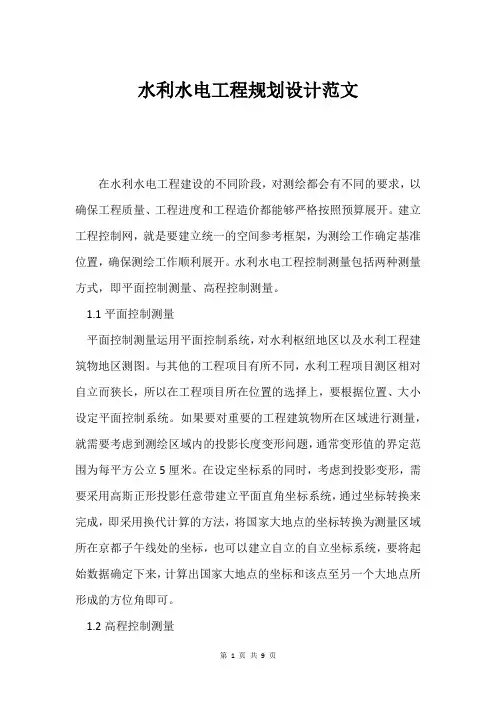

水利水电工程规划设计范文在水利水电工程建设的不同阶段，对测绘都会有不同的要求，以确保工程质量、工程进度和工程造价都能够严格按照预算展开。
建立工程控制网，就是要建立统一的空间参考框架，为测绘工作确定基准位置，确保测绘工作顺利展开。
水利水电工程控制测量包括两种测量方式，即平面控制测量、高程控制测量。
1.1平面控制测量平面控制测量运用平面控制系统，对水利枢纽地区以及水利工程建筑物地区测图。
与其他的工程项目有所不同，水利工程项目测区相对自立而狭长，所以在工程项目所在位置的选择上，要根据位置、大小设定平面控制系统。
如果要对重要的工程建筑物所在区域进行测量，就需要考虑到测绘区域内的投影长度变形问题，通常变形值的界定范围为每平方公立5厘米。
在设定坐标系的同时，考虑到投影变形，需要采用高斯正形投影任意带建立平面直角坐标系统，通过坐标转换来完成，即采用换代计算的方法，将国家大地点的坐标转换为测量区域所在京都子午线处的坐标，也可以建立自立的自立坐标系统，要将起始数据确定下来，计算出国家大地点的坐标和该点至另一个大地点所形成的方位角即可。
1.2高程控制测量高程控制测量采用高程控制系统。
中国采用正常高系统作为准点的高程系统，原点高程为72.260米，但是在具体应用中，还要根据工程实际对高程系统进行选用，以使系统运行与工程所在区域的基础资料相匹配。
高程控制测量中，选择高程系统还要尊重当地的使用习惯。
2水利水电工程地形图测绘地形图在水利水电工程中所发挥的作用是为规划选址和建筑物布置提供参考依据。
地形图的测绘要遵守国家行业测量规范，在具体当地测绘工作中，还要考虑到当地地形特点。
2.1地物测绘地物测绘要结合水利水电工程规划设计，对控制点、居民点、地质勘探点、道路、输配电线路、管线、自立地物以及气象设施等细致测量。
在测量的过程中，要将测绘的区域划分为工程区域内和区域外。
对工程区域内的建筑，要仔细测量建筑规模和高程，并确定建筑的性质，在地形图上标注。
FJD35120 FJD 水电站厂房构架技术设计大纲范本水利水电勘测设计标准化信息网1996年3月水电站技术设计阶段厂房构架技术设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 基本资料 (4)4. 内力计算及配筋 (8)5.构造要求 (10)6.专题研究（必要时） (11)7.工程量计算（必要时） (11)8.应提供的设计成果 (11)1. 引言工程位于, 是以为主, 兼有等综合利用的水利水电枢纽工程。
电站总装机容量MW, 年发电量MW h, 电站为厂房, 共装台机, 单机容量MW。
厂房长m, 宽m, 高m。
本工程厂房构架形式为。
本工程初步设计报告于年月日审查通过。
2. 设计依据文件和规范2.1 设计依据文件(1) 工程初步设计说明书;(2) 工程初步设计报告审批文件;(3) 工程技术设计任务书。
2.2 主要设计规范(1) SD 335-89 水电站厂房设计规范(试行);(2) SDJ 20-78 水工钢筋混凝土结构设计规范(试行);(3) SDJ 10-78 水工建筑物抗震设计规范(试行);(4) SDJ 207-82 水工混凝土施工规范;(5) GBJ 9-87 建筑结构荷载规范。
2.3 设计参考资料水工设计手册(水电站建筑物), 水利出版社, 1984年3. 基本资料3.1 工程等别与建筑物级别(1) 工程等别等;(2) 主厂房建筑物级别级。
3.2 自然条件3.2.1 地震烈度(1) 基本地震烈度度;(2) 设计地震烈度度。
3.2.2 洪水标准(1) 设计洪水重现期:T s= a;(2) 校核洪水重现期:T x= a;3.2.3 水位和流量, 见表1。
3.2.4 气温与水温(1) 月平均气温(2) 绝对最高气温℃绝对最低气温℃(3) 构架封闭温度℃(4) 厂内月平均气温, 见表3。
FJD90040 FCD水利水电工程技术设计阶段建筑设计大纲范本水利水电勘测设计标准化信息网1995年8月1水电站技术设计阶段建筑设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 设计基本资料 (5)4. 设计原则 (8)5. 设计工作内容与要求 (9)6.工程量计算 (12)7.应进行的专题研究 (12)8.应提供的设计成果 (12)341 引言１.１工程概况⎽⎽⎽⎽⎽⎽⎽⎽工程位于⎽⎽⎽⎽⎽⎽⎽⎽,是以 为主,兼有⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽等综合利用的水利水电枢纽工程。
总装机容量⎽⎽⎽⎽⎽⎽⎽⎽ＭＷ，年发电量⎽⎽⎽⎽⎽⎽⎽⎽ｋＷ·ｈ。
灌溉面积⎽⎽⎽⎽⎽⎽ｋｍ２。
通航⎽⎽⎽⎽⎽⎽⎽⎽ｔ级船队（舶）。
电站厂房为⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽,厂房高⎽⎽⎽⎽⎽⎽⎽⎽ｍ,宽⎽⎽⎽⎽⎽⎽⎽⎽ｍ,长⎽⎽⎽⎽⎽⎽⎽⎽本工程初步设计报告于⎽⎽⎽⎽⎽⎽⎽⎽年⎽⎽⎽⎽⎽⎽⎽⎽月⎽⎽⎽⎽⎽⎽⎽⎽ １.２ 设计任务简述２ 设计依据文件和规范２.１有关本工程的文件（１）⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽（２）⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽２.２（１０）工业企业采光设计标准（ＴＪ３３－７5（１４）高层民用建筑设计防火规范（ＧＢＪ４５－８２）。
３ 设计基本资料３.1工程等级和建筑物级别（1）工程等级⎽⎽⎽⎽⎽⎽ （2）建筑物级别⎽⎽⎽⎽⎽⎽ ３.2地震烈度（1）基本地震烈度⎽⎽⎽⎽⎽⎽ （2）设计地震烈度⎽⎽⎽⎽⎽⎽３.3气温（1）月平均气温，见表１：（2）绝对最高气温⎽⎽⎽⎽⎽⎽ （3）绝对最低气温⎽⎽⎽⎽⎽⎽３.4 风速、风向（1）自全国基本风压分布图查得⎽⎽⎽⎽⎽⎽ｋＮ／ｍ２（2夏季主导风向⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽ 冬季主导风向⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽３.5 地质（１）副厂房建在天然地基上,（２）副厂房建在基坑开挖后的回填地基上,则需要建筑场地回填资料和地基处理的资料。
水利勘察设计合同范本甲方（委托方）：____________________法定代表人：____________________地址：____________________联系方式：____________________乙方（受托方）：____________________法定代表人：____________________地址：____________________联系方式：____________________鉴于甲方拟进行水利工程勘察设计工作，乙方具备相关资质和经验，双方经友好协商，达成如下协议：一、项目概况1. 项目名称：____________________2. 项目地点：____________________3. 项目规模：____________________4. 项目内容：包括但不限于工程勘察、初步设计、施工图设计等。
二、服务期限1. 勘察设计周期：自本合同签订之日起至乙方提交全部勘察设计成果文件之日止。
具体勘察设计周期根据项目实际情况确定。
2. 后续服务期限：自工程竣工验收合格之日起至工程缺陷责任期满止。
三、服务费用及支付方式1. 服务费用：本合同勘察设计费用为人民币______元（大写：______元整），此费用为固定总价，不因任何因素而调整。
2. 支付方式：本合同签订后______个工作日内，甲方向乙方支付合同总金额的______%作为预付款；乙方提交初步设计成果文件并经甲方审核确认后______个工作日内，甲方向乙方支付合同总金额的______%；乙方提交施工图设计成果文件并经甲方审核确认后______个工作日内，甲方向乙方支付合同总金额的______%；剩余合同总金额的______%作为质保金，在工程竣工验收合格后______个工作日内无息支付。
四、双方权利义务1. 甲方权利义务提供项目相关资料和文件，并对其真实性、准确性和完整性负责；按合同约定支付服务费用；有权对乙方的勘察设计工作进行监督和检查；组织工程勘察设计成果的评审和验收。
水利水电勘测设计技术文件全文库FJDa水利水电勘测设计技术文件全文库FJDa是一项非常重要的技术文档资源库，目的是为了在水利水电勘测设计领域提供最全面、最准确的技术资料和方案。
FJDa在水利水电领域中有着举足轻重的地位，因为它为水利水电的各种项目提供了全面的技术支持和设计文件，而且这些文件都是经过多次验证和批准的，所以在其中可以找到很多实用的技术经验和设计方案，这些都是其他文档库所没有的。
FJDa的建立得到了水利水电领域内众多专家学者们的共同努力。
这个文库不仅是一个技术文件的集合，也是一个交流的平台。
文库内的文件有着非常精细的分类和标签，无论是勘测还是设计，都能够轻松找到。
此外，文库还配备了搜索引擎，可以根据关键词进行搜索，大大提高了查找文件的效率。
这些便利的工具在用户使用时可以更高效地找到所需的技术文档，节省了大量的查询时间。
同时，用户还可以进行文档的下载和分享，方便探讨学习。
FJDa的文件种类非常全面，涵盖了水利水电勘测设计领域的各个方面。
其中包括水电站工程、水利工程、渠道工程、水资源工程、抽水蓄能电站工程、水文工程等等。
该文库中还有大量的水电站规划和设计方案，是供水工程技术的重要文件。
此外，FJDa还提供了各种工具和插件，方便用户进行数据处理、计算和评估等操作。
这些文件都是在实际工程中得到证实的，具有非常高的理论和实践价值。
FJDa在水利水电勘测设计领域中起着非常重要的作用。
它为水利水电工程提供了全面的技术支持和设计文件。
这使得工程的设计与建设能够更加精确、专业、达到设计目的。
同时，能够避免许多不必要的错误与问题，提高了项目的顺利进行。
因此，在水利水电勘测设计行业内，FJDa可以说是不可或缺的技术文件资源。
总之，水利水电勘测设计技术文件全文库FJDa为水利水电项目提供了高质量的技术支持，能够帮助设计人员更加有效地完成各种项目。
它的建立和发展是众多专家学者们共同努力和心血的结晶。
FJDa文档库内部文件种类繁多，而且具有实用性和广泛适用性，在实际应用中发挥了重大作用。
水利工程勘察设计文件范本正文：水利工程勘察设计文件一、项目概况本文档为水利工程勘察设计文件，旨在详细描述水利工程项目的概况、设计要求、勘察内容及方法、设计结果等。
准确有效的勘察设计工作对于水利工程的顺利进行至关重要。
二、设计要求1.目标与任务本工程的目标是确保水利工程的安全、高效运行，提高水资源利用效率，保护生态环境。
任务包括但不限于水源调查、地形测量、水文观测、水力计算等。
2.设计范围本项目设计范围涵盖了水利工程的主要部分，包括渠道、堤坝、水库、泵站等。
在设计工作中，需综合考虑工程的稳定性、安全性、经济性以及与周边环境的协调性。
3.设计原则设计工作需遵循以下原则：（1）科学性：设计过程应基于充分的科学研究和数据分析，确保各项参数的准确性和合理性。
（2）合理性：设计需符合相关的法律法规、标准规范，并在可行范围内满足工程功能需求。
（3）可行性：设计方案应具备可行性和可操作性，结合实际情况做出合理的技术选择。
（4）经济性：设计需在保证工程质量和安全的基础上，尽量减少工程成本，提高经济效益。
三、勘察内容及方法1.水工地质勘察水工地质勘察是水利工程勘察的重要组成部分，旨在获取工程地质的相关信息，为工程设计提供依据。
包括土层分布、地质构造、地下水位等的调查。
2.水文观测准确的水文观测是设计水利工程的基础。
通过水位、流量等数据的观测和分析，可以预测洪水、枯水等水文情况，确保工程的安全性。
3.地形测量地形测量是获取工程地理信息的重要手段。
通过使用测量仪器，如全站仪或卫星测绘技术，获取工程所在地地形的数字化数据，为勘察设计提供基础。
4.水力计算水力计算是水利工程设计中的重要环节，其目的在于确定水流情况、水压力分布等。
通过数值模拟和实验验证，可以得出合理的设计参数。
四、设计结果基于以上勘察内容和方法，我们预计得出如下设计结果：（1）工程的结构和构造方案；（2）渠道、水库、泵站等的参数和尺寸；（3）工程的水力特性和水力计算结果；（4）施工过程和监控要求。

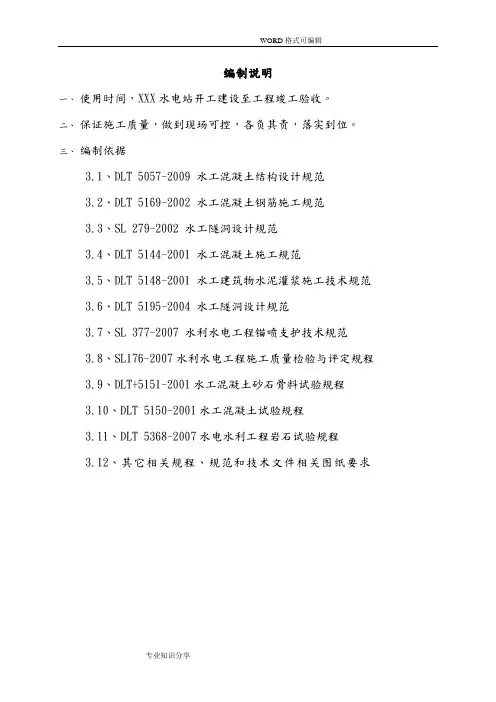

编制说明一、使用时间，XXX水电站开工建设至工程竣工验收。
二、保证施工质量，做到现场可控，各负其责，落实到位。
三、编制依据3.1、DLT 5057-2009 水工混凝土结构设计规范3.2、DLT 5169-2002 水工混凝土钢筋施工规范3.3、SL 279-2002 水工隧洞设计规范3.4、DLT 5144-2001 水工混凝土施工规范3.5、DLT 5148-2001 水工建筑物水泥灌浆施工技术规范3.6、DLT 5195-2004 水工隧洞设计规范3.7、SL 377-2007 水利水电工程锚喷支护技术规范3.8、SL176-2007水利水电工程施工质量检验与评定规程3.9、DLT+5151-2001水工混凝土砂石骨料试验规程3.10、DLT 5150-2001水工混凝土试验规程3.11、DLT 5368-2007水电水利工程岩石试验规程3.12、其它相关规程、规范和技术文件相关图纸要求目录一试验目标和任务--------------------------------------------1 二机构设置及人员配置————————————————————1 三仪器设备及管理制度————————————————————2 四执行规程规范——————————————————————--7 五检测项目实施细则------------------------------------------55.1 基础岩石抗压强度试验----------------------------------55.2 水泥物理、力学性能检测--------------------------------65.3 砂(细骨料)质量检测------------------------------------75.4 石(粗骨料)质量检测------------------------------------85.5 石（粗骨料）送样单填写及报告要求----------------------95.6 混凝土配合比设计试验----------------------------------95.7 砂浆配合比设计试验------------------------------------105.8 外掺料质量检测----------------------------------------115.9 外加剂质量检测----------------------------------------115.10 钢材力学性能检测-------------------------------------125.11 料石抗压强度试验检测---------------------------------145.12 土工试验---------------------------------------------155.13 回填土（石）压实干密度检测---------------------------165.14 混凝土坑压强度检测-----------------------------------175.15 混凝土抗渗、抗冻、静力弹性模量试验检测---------------185.16 砂浆抗压强度检测------------------------------------205.17 喷锚支护----------------------------------------------20 5.18 止水质量检测----------------------------------------215.19 膨润土质量检测--------------------------------------225.20 环境水及施工用水------------------------------------23六、工地施工试验管理--------------------------------231 工现场试验人员编排-------------------------------------242 现场取样及施工管理-------------------------------------24七、工程数量、检测项目、及抽检频率一览表—-------------------24八、报告要求-------------------------------------------------29九、试验检测机构资质 ---------------------------------------30十、现场管理组织结构图---------------------------------------31一实验目的和任务为加强巫溪县两汇沱水电站工程(土建部分)的质量管理，规范工程质量检测行为，确保工程的建设质量和安全，根据水利部《水利工程质量检测管理规定》(水建管[2002]2号)、重庆市水利局《重庆市水利工程质量检测管理实施细则》(渝水基[2004]35号)有关文件精神，我站在两汇沱工地现场设立实验室，配合业主、监理和施工单位控制工程质量，进行业主抽检和施工检测工作。
FJD35200 FJD水利水电工程技术设计阶段竖井设计大纲范本水利水电勘测设计标准化信息网1998年8月工程技术设计阶段竖井设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 基本资料 (4)4 竖井结构设计 (7)5.喷锚支护设计 (15)6.竖井内部交通、排水防潮等设计 (18)7.基础处理 (18)8.技术专题研究 (18)9.工程量计算 (18)10.应提供的设计成果 (18)附录A竖井侧向山岩压力 (19)附录B井颈基底承压力计算特征数表 (21)附录C竖井壁座计算公式 (23)附录D竖井与隧洞联接形式 (25)１引言1.1 工程概况工程位于，是以为主，兼有等综合利用的水利水电枢纽工程。
电站总装机容量ＭＷ，年发电量ｋＷ·ｈ。
电站为厂房，厂房高ｍ，宽ｍ，长ｍ。
本工程初步设计报告于年月审查通过。
1.2 水电站竖井分类提示：按竖井内有无水情况可分为干井和湿井两大类；（1）干井：主要包括交通运输井、电缆井、通风竖井、施工竖井等；（2）湿井：主要包括压力水道竖井、调压井、竖井式溢洪道、闸门井等；本大纲仅适用于干井设计，不涉及湿井设计。
2 设计依据文件和规范2.1 有关本工程的文件（1）工程初步设计报告；（2）工程初步设计审批文件；（3）工程技术设计任务书。
2.2 主要设计规范（1）ＳＤ 335－89水电站厂房设计规范（试行）；（2）ＳＤＪ 20－78水工钢筋混凝土结构设计规范（试行）；（3）ＳＤＪ 10－78水工建筑物抗震设计规范（试行）；（4）ＳＤ 134－84水工隧洞设计规范；（5）ＧＢＪ 86－85锚杆喷射混凝土支护技术规范；（6）ＳＤＪ 212－83水工建筑物地下开挖工程施工技术规范；（7）ＳＬ 47－94水工建筑物岩石基础开挖工程施工技术规范；（8）ＳＤＪ 207－82水工混凝土施工规范。
3 基本资料3.1 工程等别与建筑物级别（1）工程等别：等；（2）建筑物级别：级。
3.2 地震烈度（1）基本地震烈度：度；（2）设计地震烈度：度。
3.3 洪水标准（1）竖井进口处设计洪水重现期： a；（2）竖井进口处校核洪水重现期： a。
3.4 水位和流量水位和流量见表1。
表1 水位和流量表指标项目单位设计洪水校核洪水流量（Ｑ）ｍ3／ｓ水位（Ｚ）ｍ3.5 气象（1）月平均气温，见表2。
表2 月平均气温表单位：℃月份 1 2 3 4 5 6 7 8 9 10 11 12 全年平均气温（2）绝对最高气温：℃；绝对最低气温：℃。
（3）多年平均最大风速：ｍ／ｓ；风的吹程：ｋｍ。
（4）冻土厚度：ｍ。
3.6 水文地质（1）地下水位：ｍ；（2）渗透系数：ｍ／ｓ；（3）井筒内涌水量：ｍ3／ｓ；（4）地下水有无侵蚀性：。
3.7 工程地质（1）地形图（1／200～1／500）；（2）地质剖面图及柱状图；（3）围岩物理力学特性指标见表3。
岩层岩性岩、土厚度,ｍ容重kN／ｍ3承载能力MPa内摩擦角(°)凝聚力ＭＰａ坚固系数抗压强度MPa抗拉强度MPa弹性抗力kN／ｍ2弹性模量MPa泊桑比围岩分类第一层第二层…注：1.按竖井自上而下穿过地层的顺序逐层填写；2.各项指标根据实际情况增减。
3.8 竖井设计参数（1）井筒中心座标：ｘｍ；ｙｍ；（2）竖井井口标高：ｍ；（3）竖井井底标高：ｍ；（4）竖井深度：ｍ；（5）竖井内允许最大风速：ｍ／ｓ；（6）竖井内交通允许最大运行速度：ｍ／ｓ。
3.9 材料特性及安全系数3.9.1混凝土（1）混凝土标号：。
（2）混凝土容重：ｋＮ／ｍ3；钢筋混凝土容重：ｋＮ／ｍ3。
（3）混凝土弹性模量，见表4。
表4 混凝土弹性模量混凝土标号弹性模量，ＭＰａ混凝土泊桑比：。
（4）混凝土设计强度，见表5。
表5 混凝土设计强度指标单位：ＭＰａ混凝土标号轴心抗压弯曲抗压抗拉抗裂3.9.2钢筋（1）钢筋弹性模量，见表6。
表6 钢筋弹性模量单位：ＭＰａ钢筋种类弹性模量钢筋泊桑比：。
（2）钢筋的设计强度，见表7。
表7 钢筋设计强度单位：ＭＰａ设计强度钢筋种类受拉钢筋受压钢筋3.9.3安全系数（1）强度安全系数，见表8。
表8 强度安全系数荷载组合结构受力特征基本特殊按抗压强度计算的受压构件、局部承压混凝土按抗拉强度计算的受压、受弯、受拉构件轴心受压、偏心受压构件、局部承压钢筋混凝土轴心受拉、受弯、偏心受拉构件（2）钢筋混凝土结构构件抗裂安全系数，见表9。
表9 抗裂安全系数建筑物级别序号受力特征1 轴心受拉、小偏心受拉构件2 受弯、偏心受压、大偏心受拉构件（3）钢筋混凝土结构构件允许最大裂缝宽度 mm。
（4）钢筋混凝土衬砌最小配筋率，见表10。
表10 钢筋混凝土最小配筋率混凝土标号序号钢筋受力情况≤200 250～400 500～6001 轴心受压构件全部受压钢筋2 偏心受压、偏心受拉构件受压钢筋3 受弯构件、偏心受压、偏心受拉构件中的受拉钢筋4 竖井结构设计4.1 布置原则提示：（1）竖井尽量布置在地质构造简单、岩体完整稳定、岩石坚硬的地方，竖井进口山体稳定，无滑坡体；（2）竖井尽量避免穿过流沙、含水层、断层破碎带，对地下水应予以重视；（3）竖井进口不应设在可能被洪水淹没处，要注意防洪问题；（4）竖井布置要综合考虑施工条件、对外交通、竖井通风等具体情况；（5）为增加井壁与岩层的结合力，使衬砌自重传给岩层，可在竖井衬砌上设置壁座。
4.2 竖井衬砌型式和衬砌材料4.2.1衬砌材料提示：竖井衬砌材料主要有：（1）混凝土；（2）钢筋混凝土；（3）预制混凝土砖；（4）浆砌石等。
本工程主要考虑混凝土和钢筋混凝土两种材料。
4.2.2衬砌型式提示：（1）混凝土衬砌；（2）钢筋混凝土衬砌；（3）喷锚支护；（4）组合衬砌；（5）不衬砌。
本工程竖井采用衬砌。
4.3 竖井断面形式及尺寸选定4.3.1断面形式选择竖井断面形式应根据用途、工程地质及水文地质条件、支护及衬砌材料等因素选择。
提示：（1）圆形断面：井壁受力均匀，节省材料，通风阻力小，通风费用省，断面利用率较低，适用于山岩压力较大、地质条件复杂的岩层；（2）矩形断面：对设备布置有利，衬砌受力条件较差，一般适用于山岩压力较小地段；（3）椭圆形：目前椭圆形断面采用较少。
本工程竖井采用断面。
4.3.2断面尺寸确定提示：（1）根据施工需要、运行要求、结合交通运输设备、管线路布置和安全间隙等需要的面积确定；（2）通过竖井的最大风速不超过规范要求；（3）根据工程经验，采用工程类比方法初步确定断面尺寸。
4.4 计算原则及基本假定4.4.1圆筒与底板连接方式提示：（1）圆筒与底板刚接；（2）圆筒与底板铰接，铰接不易施工，工程中应用很少；（3）圆筒与底板用伸缩缝脱开。
4.4.2筒壁按平面圆筒计算（不考虑底板与筒壁的整体作用）（1）竖井衬砌内力计算常取水平截条，忽略衬砌自重和山岩压力；（2）当计算荷载确定后，衬砌内力计算与平洞计算方法无异。
提示：考虑筒壁与底板整体作用：（1）底板与筒壁刚接；（2）在各高程上直井衬砌外半径一致，在每一段圆筒中断面不变；（3）直井、底板皆属薄壳结构，可用薄壳理论计算；（4）衬砌与围岩密接，直井衬砌与基岩摩擦力可以维持衬砌自重，故认为筒底垂直变位为零；（5）底板受到井壁传来的对称径向力所引起的变形与井壁挠曲变形相比很小，可忽略，即底板无水平变位；4.5 荷载及荷载组合4.5.1设计荷载（1）侧向山岩压力Ａ1侧向山岩压力（地压）的计算见附录A 。
提示：侧向山岩压力(地压)计算可参考：（1）《建井工程手册》第三卷第十一篇第二章；（2）《地下工程》1979年第5期及1982年第12期中有关文章。
（2）冻胀力Ａ2提示：利用冻土方法施工的竖井，采用混凝土、钢筋混凝土衬砌时有冻胀力。
冻胀力一般按实测资料选取，可参考下表选用。
冻胀力值表单位：ＭＰａ土层名称砂层、砂砾层砂土、砂质粘土粘土、砂质粘土钙质粘土冻胀力值0.5 1.0 1.5～1.8 1.8（3）自重Ａ3提示：（1）计算井壁内力时自重可忽略，计算底板内力时可考虑自重；（2）自重包括井内永久设备重。
（4）井口建筑物对井壁产生的侧压力Ａ4（5）弹性抗力Ａ5提示：一般情况下可以不考虑弹性抗力，仅在底板计算时视具体情况考虑弹性抗力。
（6）灌浆压力Ａ6提示：灌浆压力为施工完建时期荷载，灌浆压力分布规律可参考有关资料。
（7）外水压力Ａ7提示：外水压力值要考虑地质条件、排水情况而定，并且计算外水压力时，要考虑外水折减系数β，β值参见规范。
（8）地震力Ａ84.5.2 荷载组合（1）基本组合：Ａ1＋Ａ3＋Ａ4＋Ａ5＋Ａ7（2）特殊组合：完建 Ａ1＋Ａ2＋Ａ3＋Ａ4＋Ａ5＋Ａ6＋Ａ7 地震 Ａ1＋Ａ3＋Ａ4＋Ａ5＋Ａ7＋Ａ84.6 圆形竖井井壁厚度计算提示：井口建筑物对竖井井壁产生的侧压力按下表中介绍的公式计算。
井口建筑物对井壁产生的侧压力计算公式基础型式计 算 公 式符 号 解 释带 形 基 础基础底下ｈ深度处井壁所受侧压力在基础底下ｈ＝Ｌ－Ａ/2处Ｐ——井口建筑物基础上部结构总重（包括基础自重）；Ａｎ——土层侧压力系数；Ａｎ＝ｔｇ2（45°－φ/2）Ｌ——基础中心到井筒外缘距离； Ａ——带形、环形基础宽； Ｂ——带形基础长；ｈ——从基础底部至计算断面深度； Ｒ——井筒外半径。
环 形 基 础基础底下ｈ深度处井筒所受侧压力在ｈ＝Ｌ－Ａ/2处)2)(5.0(h B h A L PA q nh +++=])2[(22max R L R PA q n-+=π)2(2max B A L L PA q n+-=])5.0[(22R h A L R PA q nh -+++=π提示：（1）参考杨述仁等编写的《地下水电站厂房设计》；（2）参考《水工设计手册》第七篇第三十二章第三节；（3）地震对浅埋部位竖井破坏较严重，对埋深大于60ｍ的竖井段破坏较小； （4）地震作用的计算主要考虑衬砌自重惯性力和山岩压力增减值； （5）对于竖井出口地面建筑的抗震计算参见ＳＤＪ10－78。
4.7 混凝土衬砌内力计算 4.7.1 计算公式竖井在外压力作用时，可采用麦拉公式计算：（1）式中：σθ——竖井衬砌环向应力；ｑｂ——竖井衬砌所承受的外压力； ａ——竖井内半径； ｂ——竖井外半径； ｒ——计算点处半径。
由（1）式即可求出衬砌内缘应力σ0及外缘应力σｂ：（2）（3） 衬砌厚度可按下式计算：（4）提示：选择衬砌厚度是竖井衬砌计算重要内容，一般应根据地质情况、井筒直径、衬砌材料、施工方法进行初选，然后对井壁圆环进行内力计算和稳定验算，使井壁厚度满足要求，一般按下表中公式进行计算。
井壁厚度计算公式表公式名称计算公式符号解释麦拉公式*Ｐ——计算截面处最大侧压力； Ｒ——竖井内半径； 〔σａ〕——允许应力；； Ｒａ——混凝土轴心受压设计强度； Ｋ——安全系数； Ｈ——井筒深度； Ｄ——竖井内径； ｄ——衬砌厚度。
