下载文档原格式
常用塑胶材料的特性及使用范围一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明）优点：1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属2.耐疲劳和抗应力开裂、冲击强度高3.耐酸碱等化学性腐蚀4.加工成型、修饰容易缺点：1.耐候性差2.耐热性不够理想，3.拉伸率底主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件改性的ABS共聚物：将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能；将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。
ABS/NYLON耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVCPVC增加防火性、降低成本 ABS提供耐冲击性主要用于家电用品零组件、事务机器零组件ABS/PC增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计1.排气为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。
壁厚0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。
圆角最小在厚度的25%，最适当半径在厚度的60%。
收缩率：0.4%-0.7%一般取0.5%加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5°支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T，支柱：外经是内径2倍二、聚乙烯(PE)优点：1、柔软、无毒、透明易染色.2、耐冲击、耐药品，绝缘性佳。
缺点：1、不易押出、不易贴合2、热膨胀系数高 4、耐温性差用途：HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。
塑料的种类和主要特性与家具中的应用一热塑性塑料1，聚乙烯(PE)A,主要特性高压聚乙烯柔软、透明、无毒；低压聚乙烯刚硬、耐磨、耐蚀，电绝缘性较好B,用途举例:高压聚乙烯：薄膜、软管、塑料瓶；低压聚乙烯：化工设备、管道、承载不高的齿轮、轴承等2,聚丙烯(PP)A,主要特性:强度、硬度、弹性均高于聚乙烯，密度小，耐热性良好，电绝缘性能和耐蚀性能优良，韧性差，不耐磨，易老化B,用途举例:法兰、齿轮、风扇叶轮、泵叶轮、把手、电视机(收录机) 壳体以与化工管道、容器、医疗器械等3, 聚氯乙烯(PVC)A,主要特性:较高的强度和较好的耐蚀性。
软质聚氯乙烯，其伸长率高，制品柔软，耐蚀性和电绝缘性良好B,用途举例废气排污排毒塔、气体液体输送管，离心泵、通风机、接头；软质PVC薄膜、雨衣、耐酸碱软管、电缆包皮、绝缘层等4, 聚苯乙烯(PS)A,主要特性:耐蚀性、电绝缘性、透明性好，强度、刚度较大，耐热性、耐磨性不高，抗冲击性差，易燃、易脆裂B,用途举例:纱管、纱绽、线轴；仪表零件、设备外壳；储槽、管道、弯头；灯罩、透明窗；电工绝缘材料等5, 丙烯腈─丁二烯─苯乙烯共聚合物（ABS）A,主要特性:较高强度和冲击韧度，良好的耐磨性和耐热性，较高的化学稳定性和绝缘性，易成形，机械加工性好，耐高、低温性能差，易燃，不透明B,用途举例齿轮、轴承、仪表盘壳、冰箱衬里以与各种容器、管道、飞机舱装饰板、窗框、隔音板等，也可制作小轿车车身与档泥板、扶手、热空气调节导管等汽车零件6,聚酰胺(PA)尼龙或锦纶A,主要特性强度、韧性、耐磨性、耐蚀性、吸振性、自润滑性良好，成形性好，无毒、无味。
蠕变值较大，导热性较差，吸水性高，成形收缩率大B,用途举例尼龙610、66、6等，制造小型零件(齿轮、蜗轮等)；芳香尼龙制作高温下耐磨的零件，绝缘材料和宇宙服等。
应注意，尼龙吸水后性能与尺寸发生很大变化7, 聚碳酸酯(PC)A,主要特性抗拉、抗弯强度高，冲击韧度与抗蠕变性能好，耐热性、耐寒性与尺寸稳定性较高，透明度高，吸水性小，良好的绝缘性和加工成形性，化学稳定性差B,用途举例垫圈、垫片、套管、电容器等绝缘件；仪表外壳、护罩；航空与宇航工业中制造信号灯、挡风玻璃，座舱罩、帽盔等8, 聚四氟乙烯(塑料王)(PTFE)A,主要特性优异的耐化学腐蚀性，优良的耐高、低温性能，摩擦因数小，吸水性小，硬度、强度低，抗压强度不高，成本较高B,用途举例减摩密封零件、化工耐蚀零件与热交换器以与高频或潮湿条件下的绝缘材料，如化工管道、电气设备、腐蚀介质过滤器等9,聚甲基丙烯酸甲酯(有机玻璃)(PMMA)A,主要特性透光率92%，相对密度为玻璃的一半，强度、韧性较高，耐紫外线、防大气老化，易成形，硬度不高，不耐磨，易溶于有机溶剂，耐热性、导热性差，膨胀系数大B,用途举例;飞机座舱盖、炮塔观察孔盖、仪表灯罩与光学镜片，防弹玻璃、电视和雷达标图的屏幕、汽车风挡、仪器设备的防护罩等二，热固性塑料1, 酚醛塑料(PE)A,主要特性一定的强度和硬度，较高的耐磨性、耐热性，良好的绝缘性和耐蚀性，刚度大，吸湿性低，变形小，成形工艺简单，价格低廉。
常用工程塑料的种类及性能用途（一） ABS塑料ABS塑料的主体是丙烯腈、丁二烯和苯乙烯的共混物或三元共聚物，是一种坚韧而有刚性的热塑性塑料。
苯乙烯使ABS有良好的模塑性、光泽和刚性；丙烯腈使ABS有良好的耐热、耐化学腐蚀性和表面硬度；丁二烯使ABS有良好的抗冲击强度和低温回弹性。
三种组分的比例不同，其性能也随之变化。
1、性能特点：ABS在一定温度范围内具有良好的抗冲击强度和表面硬度，有较好的尺寸稳定性、一定的耐化学药品性和良好的电气绝缘性。
它不透明，一般呈浅象牙色，能通过着色而制成具有高度光泽的其它任何色泽制品，电镀级的外表可进行电镀、真空镀膜等装饰。
通用级ABS不透水、燃烧缓慢，燃烧时软化，火焰呈黄色、有黑烟，最后烧焦、有特殊气味，但无熔融滴落，可用注射、挤塑和真空等成型方法进行加工。
2、级别与用途：ABS按用途不同可分为通用级(包括各种抗冲级)、阻燃级、耐热级、电镀级、透明级、结构发泡级和改性ABS等。
通用级用于制造齿轮、轴承、把手、机器外壳和部件、各种仪表、计算机、收录机、电视机、电话等外壳和玩具等；阻燃级用于制造电子部件，如计算机终端、机器外壳和各种家用电器产品；结构发泡级用于制造电子装置的罩壳等；耐热级用于制造动力装置中自动化仪表和电动机外壳等；电镀级用于制造汽车部件、各种旋钮、铭牌、装饰品和日用品；透明级用于制造度盘、冰箱内食品盘等。
（二）聚苯乙烯(PS)聚苯乙烯是产量最大的热塑性塑料之一，它无色、无味、无毒、透明，不孳生菌类，透湿性大于聚乙烯，但吸湿性仅0.02％，在潮湿环境中也能保持强度和尺寸。
1、性能特点：聚苯乙烯具有优良的电性能，特别是高频特性。
它介电损耗小(1×10-5～3×10-5)，体积电阻和表面电阻高，热变形温度为65～96℃，制品最高连续使用温度为60～80℃。
有一定的化学稳定性，能耐多种矿物油、有机酸、碱、盐、低级醇等，但能溶于芳烃和卤烃等溶剂中。

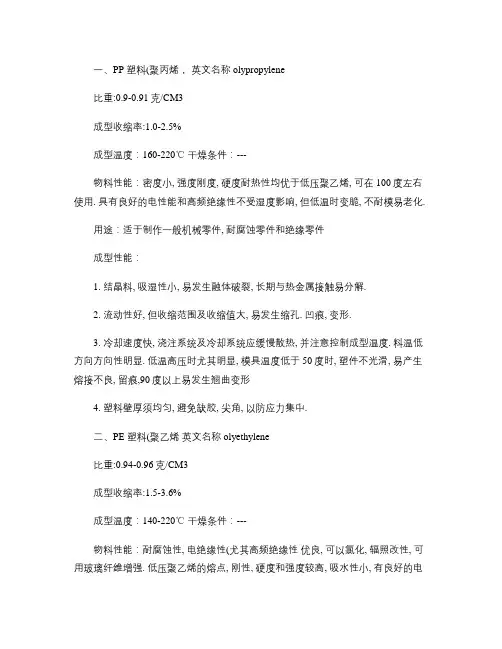

一、PP 塑料(聚丙烯，英文名称olypropylene比重:0.9-0.91克/CM3成型收缩率:1.0-2.5%成型温度：160-220℃干燥条件：---物料性能：密度小, 强度刚度, 硬度耐热性均优于低压聚乙烯, 可在100度左右使用. 具有良好的电性能和高频绝缘性不受湿度影响, 但低温时变脆, 不耐模易老化.用途：适于制作一般机械零件, 耐腐蚀零件和绝缘零件成型性能：1. 结晶料, 吸湿性小, 易发生融体破裂, 长期与热金属接触易分解.2. 流动性好, 但收缩范围及收缩值大, 易发生缩孔. 凹痕, 变形.3. 冷却速度快, 浇注系统及冷却系统应缓慢散热, 并注意控制成型温度. 料温低方向方向性明显. 低温高压时尤其明显, 模具温度低于50度时, 塑件不光滑, 易产生熔接不良, 留痕,90度以上易发生翘曲变形4. 塑料壁厚须均匀, 避免缺胶, 尖角, 以防应力集中.二、PE 塑料(聚乙烯英文名称olyethylene比重:0.94-0.96克/CM3成型收缩率:1.5-3.6%成型温度：140-220℃干燥条件：---物料性能：耐腐蚀性, 电绝缘性(尤其高频绝缘性优良, 可以氯化, 辐照改性, 可用玻璃纤维增强. 低压聚乙烯的熔点, 刚性, 硬度和强度较高, 吸水性小, 有良好的电性能和耐辐射性; 高压聚乙烯的柔软性, 伸长率, 冲击强度和渗透性较好; 超高分子量聚乙烯冲击强度高, 耐疲劳, 耐磨.用途：低压聚乙烯适于制作耐腐蚀零件和绝缘零件; 高压聚乙烯适于制作薄膜等; 超高分子量聚乙烯适于制作减震, 耐磨及传动零件.成型性能：1. 结晶料, 吸湿小, 不须充分干燥, 流动性极好流动性对压力敏感, 成型时宜用高压注射, 料温均匀, 填充速度快, 保压充分. 不宜用直接浇口, 以防收缩不均, 内应力增大. 注意选择浇口位置, 防止产生缩孔和变形.2. 收缩范围和收缩值大, 方向性明显, 易变形翘曲. 冷却速度宜慢, 模具设冷料穴, 并有冷却系统.3. 加热时间不宜过长, 否则会发生分解, 灼伤.4. 软质塑件有较浅的侧凹槽时, 可强行脱模.5. 可能发生融体破裂, 不宜与有机溶剂接触, 以防开裂.三、聚氯乙烯PVC英文名称oly(Vinyl Chloride比重:1.38克/CM3成型收缩率:0.6-1.5%成型温度：160-190℃干燥条件：--物料性能：力学性能, 电性能优良, 耐酸碱力极强, 化学稳定性好, 但软化点低.用途：适于制作薄板, 电线电缆绝缘层, 密封件等.成型性能：1. 无定形料, 吸湿小, 流动性差. 为了提高流动性, 防止发生气泡, 塑料可预先干燥. 模具浇注系统宜粗短, 浇口截面宜大, 不得有死角. 模具须冷却, 表面镀铬.2. 极易分解, 在200度温度下与钢. 铜接触更易分解, 分解时逸出腐蚀. 刺激性气体. 成型温度范围小.3. 采用螺杆式注射机喷嘴时, 孔径宜大, 以防死角滞料. 好不带镶件, 如有镶件应预热四、ABS 塑料(丙烯腈-丁二烯-苯乙烯英文名称: Acrylonitrile Butadiene Styrene比重: 1.05克/CM3 成型收缩率: 0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃ 2小时物料性能：1、综合性能较好, 冲击强度较高, 化学稳定性, 电性能良好.2、与372有机玻璃的熔接性良好, 制成双色塑件, 且可表面镀铬, 喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。
常用20种塑料手册1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用围:+Y I }汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80～90℃下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500～1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS 的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
2.PA6 聚酰胺6或尼龙6典型应用围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

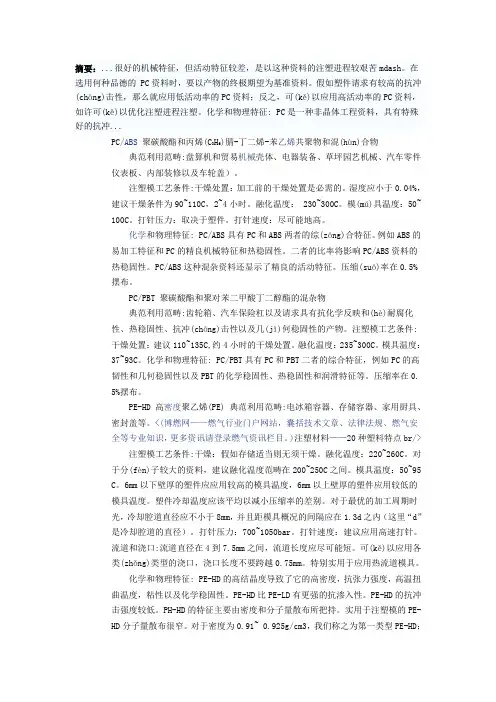

摘要：...很好的机械特征，但活动特征较差，是以这种资料的注塑进程较艰苦mdash。
在选用何种品德的 PC资料时，要以产物的终极期望为基准资料。
假如塑件请求有较高的抗冲(chōng)击性，那么就应用低活动率的PC资料；反之，可(kě)以应用高活动率的PC资料，如许可(kě)以优化注塑进程注塑。
化学和物理特征: PC是一种非晶体工程资料，具有特殊好的抗冲...PC/ABS聚碳酸酯和丙烯(C3H6)腈-丁二烯-苯乙烯共聚物和混(hùn)合物典范利用范畴:盘算机和贸易机械壳体、电器装备、草坪园艺机械、汽车零件仪表板、内部装修以及车轮盖）。
注塑模工艺条件:干燥处置：加工前的干燥处置是必需的。
湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。
融化温度： 230~300C。
模(mú)具温度：50~100C。
打针压力：取决于塑件。
打针速度：尽可能地高。
化学和物理特征: PC/ABS具有PC和ABS两者的综(zōng)合特征。
例如ABS的易加工特征和PC的精良机械特征和热稳固性。
二者的比率将影响PC/ABS资料的热稳固性。
PC/ABS这种混杂资料还显示了精良的活动特征。
压缩(suō)率在0.5%摆布。
PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混杂物典范利用范畴:齿轮箱、汽车保险杠以及请求具有抗化学反映和(hè)耐腐化性、热稳固性、抗冲(chōng)击性以及几(jǐ)何稳固性的产物。
注塑模工艺条件:干燥处置：建议110~135C,约4小时的干燥处置。
融化温度：235~300C。
模具温度：37~93C。
化学和物理特征: PC/PBT具有PC和PBT二者的综合特征，例如PC的高韧性和几何稳固性以及PBT的化学稳固性、热稳固性和润滑特征等。
压缩率在0.5%摆布。
PE-HD 高密度聚乙烯(PE) 典范利用范畴:电冰箱容器、存储容器、家用厨具、密封盖等。
<(博燃网——燃气行业门户网站，囊括技术文章、法律法规、燃气安全等专业知识，更多资讯请登录燃气资讯栏目。
各种塑料特性介绍各种塑料特性介绍塑料是一种由高分子有机化合物构成的材料。
由于其可塑性和耐腐蚀性，塑料已经成为现代工业中不可或缺的材料。
不同种类的塑料材料具有不同的特性，以下是各种塑料的特性介绍。
1. 聚乙烯（PE）聚乙烯是一种相对便宜的塑料，由于其高密度和低密度两种，因此可以用于许多不同的应用中。
聚乙烯具有很高的韧性和耐弯曲性，因此常用于制作瓶子、缠绕膜和食品包装。
它是一种光滑和耐用的材料，但也容易受到紫外线和氧化的影响。
2. 聚氯乙烯（PVC）聚氯乙烯是一种常见的热塑性塑料，常用于制作管道、绝缘材料和地板。
PVC具有较高的耐磨性和耐热性，可承受高温和低温。
不过，PVC也具有一定的脆化性和可燃性，容易与其他化学品发生反应产生有害物质，因此需要谨慎使用。
3. 聚丙烯（PP）聚丙烯是一种较硬的塑料材料，具有高强度、高硬度和耐腐蚀性。
聚丙烯广泛用于制作桶、容器、板材和塑料胶带等。
它是一种透明的材料，不过对紫外线存在一定的敏感性。
4. 聚苯乙烯（PS）聚苯乙烯是一种容易加工和可控的塑料材料，具有较高的透明度和严格的尺寸测量能力。
聚苯乙烯常用于制作塑料餐具、饮料杯或其他一次性餐具。
但聚苯乙烯的缺点是其容易碎裂和变形，而且对热和溶剂敏感。
5. 聚酰胺（PA）聚酰胺是一种强度较高的热塑性塑料材料，也被称为尼龙。
尼龙是一种轻便和优质的材料，广泛应用于车辆和飞机制造、电缆制造和家具制造。
尼龙具有高拉伸强度和耐磨性，但也容易收缩和吸水。
6. 聚碳酸酯（PC）聚碳酸酯是一种优质、坚硬和耐高温的塑料材料。
由于其透明度高，广泛用于制作汽车灯罩、电视机外壳、医疗器械和安全眼镜。
PC具有优异的抗冲击性能，但其价格相对较高。
7. 聚丙烯酸（PPA）聚丙烯酸是一种高性能塑料材料，具有高温、耐化学腐蚀和抗变形性能。
聚丙烯酸牢固性强，可用于汽车、航空航天、电子和医疗器械等领域。
但其温度太低会导致脆化，使用范围相对较窄。
以上是部分常见塑料材料的特性介绍，塑料材料非常广泛，其品种繁多，应用场景多样化。
常用塑料(共20种)材料性能参数1，ABS 丙烯腈-丁二烯-苯乙烯共聚物2，PA6 聚酰胺6或尼龙63，PA12 聚酰胺12或尼龙124，PA66 聚酰胺66或尼龙665，PBT 聚对苯二甲酸丁二醇酯6，PC 聚碳酸酯7，PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物8，PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物9，PE-HD 高密度聚乙烯10，PE-LD 低密度聚乙烯11，PEI 聚乙醚12，PET 聚对苯二甲酸乙二醇酯13，PETG 乙二醇改性-聚对苯二甲酸乙二醇酯14，PMMA 聚甲基丙烯酸甲酯15，POM 聚甲醛16，PP 聚丙烯17，PPE 聚丙乙烯18，PS 聚苯乙烯19，PVC （聚氯乙烯）20，SA苯乙烯-丙烯腈共聚物1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80～90℃下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500～1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度.2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
熔化温度：230~280℃，对于增强品种为250~280℃。
模具温度：80~90℃。
模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。
对于结构部件来说结晶度很重要，因此建议模具温度为80~90℃。
对于薄壁的，流程较长的塑件也建议施用较高的模具温度。
增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。
如果壁厚大于3mm，建议使用20~40℃的低温模具。
对于玻璃增强材料模具温度应大于80℃。
注射压力：一般在750~1250bar之间（取决于材料和产品设计）。
注射速度：高速（对增强型材料要稍微降低）。
流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。
浇口孔径不要小于0.5*t（这里t为塑件厚度）。
如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。
如果用潜入式浇口，浇口的最小直径应当是0.75mm。
化学和物理特性:PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。
因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。
为了提高PA6的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。
加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。
成型组装的收缩率主要受材料结晶度和吸湿性影响。
实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系.3. PA12 聚酰胺12或尼龙12典型应用范围:水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
注塑模工艺条件:干燥处理：加工之前应保证湿度在0.1%以下。
如果材料是暴露在空气中储存，建议要在85℃热空气中干燥4~5小时。
如果材料是在密闭容器中储存，那么经过3小时温度平衡即可直接使用。
熔化温度：240~300℃；对于普通特性材料不要超过310℃，对于有阻燃特性材料不要超过270℃。
模具温度：对于未增强型材料为30~40℃，对于薄壁或大面积元件为80~90℃，对于增强型材料为90~100℃。
增加温度将增加材料的结晶度。
精确地控制模具温度对PA12来说是很重要的。
注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。
注射速度：高速（对于有玻璃添加剂的材料更好些）。
流道和浇口：对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm 左右。
对于增强型材料要求5~8mm的大流道直径。
流道形状应当全部为圆形。
注入口应尽可能的短。
可以使用多种形式的浇口。
大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。
浇口厚度最好和塑件厚度相等。
如果使用潜入式浇口，建议最小的直径为0.8mm。
热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。
如果使用热流道，浇口尺寸应当比冷流道要小一些。
化学和物理特性:PA12是从丁二烯线性，半结晶-结晶热塑性材料。
它的特性和PA11相似，但晶体结构不同。
PA12是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。
它有很好的抗冲击性机化学稳定性。
PA12有许多在塑化特性和增强特性方面的改良品种。
和PA6及PA66相比，这些材料有较低的熔点和密度，具有非常高的回潮率。
PA12对强氧化性酸无抵抗能力。
PA12的粘性主要取决于湿度、温度和储藏时间。
它的流动性很好。
收缩率在0.5%到2%之间，这主要取决于材料品种、壁厚及其它工艺条件!4.PA66 聚酰胺66或尼龙66典型应用范围:同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
注塑模工艺条件:干燥处理：如果加工前材料是密封的，那么就没有必要干燥。
然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。
如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。
熔化温度：260~290℃。
对玻璃添加剂的产品为275~280℃。
熔化温度应避免高于300℃。
模具温度：建议80℃。
模具温度将影响结晶度，而结晶度将影响产品的物理特性。
对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。
流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。
浇口孔径不要小于0.5*t（这里t为塑件厚度）。
如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。
如果用潜入式浇口，浇口的最小直径应当是0.75mm。
化学和物理特性:PA66在聚酰胺材料中有较高的熔点。
它是一种半晶体-晶体材料。
PA66在较高温度也能保持较强的强度和刚度。
PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。
在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
为了提高PA66的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PA66的粘性较低，因此流动性很好（但不如PA6）。
这个性质可以用来加工很薄的元件。
它的粘度对温度变化很敏感。
PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。
收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
5.PBT 聚对苯二甲酸丁二醇酯典型应用范围:家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
注塑模工艺条件:干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。
建议在空气中的干燥条件为120℃，6~8小时，或者150℃，2~4小时。
湿度必须小于0.03%。
如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。
熔化温度：225~275℃，建议温度：250℃。
模具温度：对于未增强型的材料为40~60℃。
要很好地设计模具的冷却腔道以减小塑件的弯曲。
热量的散失一定要快而均匀。
建议模具冷却腔道的直径为12mm。
注射压力：中等（最大到1500bar）。
注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。
流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。
可以使用各种型式的浇口。
也可以使用热流道，但要注意防止材料的渗漏和降解。
浇口直径应该在0.8~1.0*t之间，这里t是塑件厚度。
如果是潜入式浇口，建议最小直径为0.75mm。
化学和物理特性:PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。
这些材料在很广的环境条件下都有很好的稳定性。
PBT吸湿特性很弱。
非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。
玻璃添加剂过多将导致材料变脆。
PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。
对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。
一般材料收缩率在 1.5%~2.8%之间。
含30%玻璃添加剂的材料收缩0.3%~1.6%之间。
熔点（225℃）和高温变形温度都比PET材料要低。
维卡软化温度大约为170℃。
玻璃化转换温度（glass trasitio temperature）在22℃到43℃之间。
由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低6.PC 聚碳酸酯典型应用范围:电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业（车辆的前后灯、仪表板等）。
