路由器配置说明之MultiLink

PPP Multilink：具有绑定两条或多条同步串行连接的能力。

在PPP协议中，可以将多个PPP 链路捆绑起来，形成一条宽更大的PPP链路，成为PPP Multilink，即多链路PPP。

实验步骤：在R1上配置如下：Router(config)#hostname R1R1(config)#interface multilink 1R1(config-if)#ip address 192.168.12.2 255.255.255.0R1(config-if)#exitR1(config)#interface s1/1R1(config-if)#encapsulation pppR1(config-if)#clock rate 9600R1(config-if)#no shutdownR1(config-if)#ppp multilink group 1R1(config-if)#exitR1(config)#interface s1/0R1(config-if)#encapsulation pppR1(config-if)#clock rate 9600R1(config-if)#no shutdownR1(config-if)#ppp multilink group 1在R2上配置如下：Router(config)#hostname R2R2(config)#interface multilink 1R2(config-if)#ip address 192.168.12.1 255.255.255.0R2(config-if)#exitR2(config)#interface s1/1R2(config-if)#encapsulation pppR2(config-if)#no shutdownR2(config-if)#ppp multilink group 1R2(config-if)#exitR2(config)#interface s1/0R2(config-if)#encapsulation pppR2(config-if)#no shutdownR2(config-if)#ppp multilink group 1验证：查看在R1上各个接口的状态，发现S1/1 S1/0 multilink1都是up查看在R2上各个接口的状态，发现S1/1 S1/0 multilink1都是up证明两路由可以进行传输。

华为路由器中常用的虚接口简介本文介绍了在路由器配置中经常会使用到的各种虚接口，以及它们的原理和配置方法。

1. 虚接口概述通常，在路由器中执行show running 命令查看配置时，会发现配置中存在各种类型的接口，例如ethernet 、ATM 、Serial 、POS 等等，这些接口都是与实际的物理接口是一一对应的（如果存在子接口，则可能会使多个接口名称对应同一个物理接口）。

但在路由器中还存在着另外一类完全不同的接口类型，例如：loopback 、null 、tunnel 、virtual-te mplate 等等，这一类接口有如下几个共同点：1．不存在与该接口对应的真实物理接口；虽然有时会存在一定的“映射”关系；2．由于第一条的原因，此类接口不会依据物理接口自动生成，必须根据实际需要手工创建。

3．接口的状态永远是UP 的（包括物理状态UP 和协议状态UP ），不会DOWN 掉，其中Tunnel 接口除外，该接口的物理状态永远UP ，但协议状态视实际运行状况而定。

由于具有以上几点共性，此类接口被统称为“虚接口”，不同的虚接口各自有不同的用法，下文将分别介绍。

2. loopback 接口的用法此类接口是应用最为广泛的一种虚接口，几乎在每台路由器上都会使用。

常见于如下用途。

作为一台路由器的管理地址系统管理员完成网络规划之后，为了方便管理，会为每一台路由器创建一个loopbac k 接口，并在该接口上单独指定一个IP 地址作为管理地址，管理员会使用该地址对路由器远程登录（telnet），该地址实际上起到了类似设备名称一类的功能。

但是通常每台路由器上存在众多接口和地址，为何不从当中随便挑选一个呢？原因如下：由于telnet命令使用TCP报文，会存在如下情况：路由器的某一个接口由于故障do wn 掉了，但是其他的接口却仍旧可以telnet，也就是说，到达这台路由器的TCP连接依旧存在。

所以选择的telnet地址必须是永远也不会down掉的，而虚接口恰好满足此类要求。

双通道路由器怎么设置
双通道路由器就是双频无线路由器。

双频无线路由器，指同时工作在2.4GHz和5.0GHz频段的无线路由器，相比于单频段无线路由器，它具有更高的无线传输速率，具备更强的抗干扰*，无线信号更强，稳定*更高，不容易掉线。

双频无线路由器已经成为无线产品的主流发展趋势。

双频无线路由器的设置和使用方法如下：
工具/原料
TL-WDR5600双频无线路由器
电脑
设置/步骤
1、将前端上网的宽带线连接到路由器的WAN口，上网电脑连接到路由器的1~4任意一个LAN口。

2、打开电脑的浏览器，清空地址栏并输入路由器的管理地址tplogin（或192.168.1.1），在*出的设置管理密码界面中，设置6~15位的管理密码，点击“确定”，登录路由器管理界面。

3、路由器会自动检测上网方式，如检测为“宽带拨号上网”，在对应设置框中输入运营商提供的宽带账号和密码，并确定该账号密码输入正确，点击“下一步”。

4、分别在2.4G与5G无线网络中设置对应的无线名称和无线密码。

“无线名称”建议使用数字或字母组合，请勿使用中文，“无线密码”建议设置8~63位的数字与字母组合，点击“确定”。

注意：如果5G的无线密码不想设置与2.4G相同，可不勾选“同2.4G无线密码”。

5、TP-LINKID是用来将路由器连接到云服务器，实现在线升级、应用安装、远程管理等功能的管理ID。

如果有*出“创建免费的TP-LINKID”的界面，按照提示进行注册即可。

6、至此，路由器已经设置完成。

电脑连接路由器后可以直接打开网页上网，不用再点击电脑上的“宽带连接”拨号了。

路由器的配置命令1.路由器的模式Router>用户模式Router#特权模式Router(config)#配置模式Router(config-if)# 接口模式Router(config)#interface f0/0.1 进入子接口Router(config-subif)# 子接口模式Router(config-line)# 进行线模式Router(config-router)# 路由配置模式2.配置静态路由条目Router(config)# ip route 192.168.10.0 255.255.255.0 192.168.9.2 /192.168.10.0网段及掩码需要经过相邻路由器接口的IP地址3.配置默认路由Router B(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.2 /所以外出的数据包如果找不到路由表目均找192.168.2.2接口。

4.配置路由控制台密码teacher(config)#line console 0teacher(config-line)#loginteacher(config-line)password ciscoteacher(config)#enable password cisco /配置特权模式密码teacher(config)#enable secret 1234 /配置加密保存的密码teacher(config)#service password-encryption / 对所有密码加密5.配置控制台会话时间teacher(config)#line console 0teacher(config-line)exec-timeout 0 06.配置控制台输出日志同步teacher(config)#line console 0teacher(config-line)#logging synchronous7.路由密码恢复（1）进入ROM Monitor 模式（2)修改配置寄存器的值，启动是绕过 startup-config文件rommon1>confreg ox2140rommon2>reset(3）用startup-config覆盖running-configROuter#copy starup-config running-config修改密码Router(config)#enable password cisco(4）修改配置寄存器的值Router(config)#config-register ox21028.动态路由配置(1)截断超时（2）打开接口（3）为接口设置IP 地址Router(config)#interface f0/0Router(config-if)#ip address 192.168.1.1Router(configif)#no shutdown(4)启动RIP进程，并宣告主网络号Router(config)#router ripRouter(config-router)#network 192.68.1.09.单臂路由配置Router(config)#interface f0/0.1router(config-subif)#encapsolution dotlq 1 :子接口封装dot1q针对的是VLAN1Router(config-subif)#ip address 192.168.1.1 255.255.255.0 :设置VLAN的网关地址Router(config)#interface f0/0.2router(config-subif)# encapsolution dotlq 2 子网接口封装do1q针对的是VLAN2 Router(config-subif)# 192.168.2.1 255.255.255.0 ：设置VLAN2的网关地址路由器的操作系统，它是一个功能非常强大的系统，特别是在一些高档的路由器中，它具有相当丰富的操作命令，就像我们的DOS系统一样。

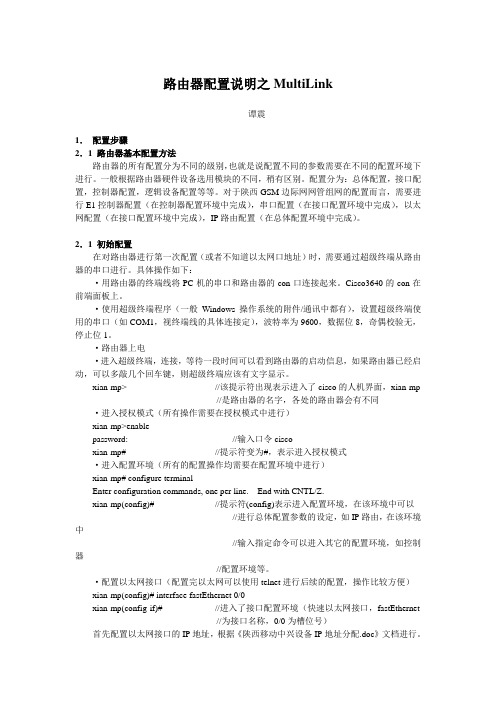

路由器配置说明之MultiLink谭震1．配置步骤2．1路由器基本配置方法路由器的所有配置分为不同的级别，也就是说配置不同的参数需要在不同的配置环境下进行。

一般根据路由器硬件设备选用模块的不同，稍有区别。

配置分为：总体配置，接口配置，控制器配置，逻辑设备配置等等。

对于陕西GSM边际网网管组网的配置而言，需要进行E1控制器配置（在控制器配置环境中完成），串口配置（在接口配置环境中完成），以太网配置（在接口配置环境中完成），IP路由配置（在总体配置环境中完成）。

2．1初始配置在对路由器进行第一次配置（或者不知道以太网口地址）时，需要通过超级终端从路由器的串口进行。

具体操作如下：·用路由器的终端线将PC机的串口和路由器的con口连接起来。

Cisco3640的con在前端面板上。

·使用超级终端程序（一般Windows操作系统的附件/通讯中都有），设置超级终端使用的串口（如COM1，视终端线的具体连接定），波特率为9600，数据位8，奇偶校验无，停止位1。

·路由器上电·进入超级终端，连接，等待一段时间可以看到路由器的启动信息，如果路由器已经启动，可以多敲几个回车键，则超级终端应该有文字显示。

xian-mp> //该提示符出现表示进入了cisco的人机界面，xian-mp//是路由器的名字，各处的路由器会有不同·进入授权模式（所有操作需要在授权模式中进行）xian-mp>enablepassword: //输入口令ciscoxian-mp# //提示符变为#，表示进入授权模式·进入配置环境（所有的配置操作均需要在配置环境中进行）xian-mp# configure terminalEnter configuration commands, one per line. End with CNTL/Z.xian-mp(config)# //提示符(config)表示进入配置环境，在该环境中可以//进行总体配置参数的设定，如IP路由，在该环境中//输入指定命令可以进入其它的配置环境，如控制器//配置环境等。

双路由设置方法双路由设置是指在一个网络中使用两个路由器来进行网络连接和管理。

这种设置方法可以提高网络的稳定性和安全性，使网络更加灵活和可靠。

下面将介绍双路由设置的详细步骤和注意事项。

一、选购合适的路由器在进行双路由设置之前，首先需要选购两台合适的路由器。

要选择品牌好、性能稳定的路由器，以确保网络连接的质量和稳定性。

可以根据自己的需求选择不同类型的路由器，如家用路由器、企业级路由器等。

二、连接路由器将两台路由器分别连接到宽带接入设备（如光猫、ADSL猫等）的LAN口上，然后将两台路由器通过网线连接起来。

其中一台路由器作为主路由器，另一台路由器作为从路由器。

连接完成后，确保两台路由器之间的网络连通。

三、设置主路由器1. 进入主路由器的管理界面，通常在浏览器中输入路由器的IP地址即可访问。

2. 在管理界面中，进行基本设置，如设置管理员密码、修改网络名称（SSID）、设置无线密码等。

3. 配置DHCP服务器，为网络中的设备分配IP地址。

4. 设置主路由器的局域网IP地址，一般为192.168.1.1或192.168.0.1。

确保与从路由器的IP地址不冲突。

四、设置从路由器1. 进入从路由器的管理界面，同样在浏览器中输入路由器的IP地址即可访问。

2. 在管理界面中，进行基本设置，如设置管理员密码、修改网络名称（SSID）、设置无线密码等。

注意，从路由器的无线设置需要与主路由器的无线设置相同，以确保无线设备能够无缝切换。

3. 关闭从路由器的DHCP服务器，将其切换为无线接入点（AP）模式。

4. 设置从路由器的局域网IP地址，一般为与主路由器不同的地址段，如192.168.2.1。

五、设置双路由互通1. 在主路由器的管理界面中，找到“静态路由”或“路由设置”选项，添加一条静态路由，将从路由器的IP地址和子网掩码添加进去。

2. 在从路由器的管理界面中，设置网关地址为主路由器的IP地址，确保从路由器能够访问主路由器的网络。

H3C的路由器配置命令详解SYS进入视图配置模式in s0 进入serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配enca hdlc/ppp 捆绑链路协议hdlc 或者pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeexit以上根据中国电信ddn 专线多数情况应用普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器特权用户模式#?clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中全局配置模式aaa-enable 使能配置AAA(认证，授权和计费) access-list 配置标准访问表arp 设置静态ARP人口chat-script 生成一个用在modem上的执行脚本custom-list 创建定制队列列表dialer-list 创建dialer-listdram-wait 设置DRAM等待状态enable 修改ENABLE口令exit 退出全局配置模式firewall 配置防火墙状态flow-interval 设置流量控制时间间隔frame-relay 帧中继全局配置命令集ftp-server FTP 服务器help 系统帮助命令简述host 添加主机名称和其IP地址hostname 修改主机名ifquelen 更改接口队列长度interface 选择配置接口ip 全局IP配置命令子集ipx 全局IPX配置命令子集loghost 设置日志主机IP地址logic-channel 配置逻辑通道login 启动EXEC登录验证modem-timeout 设置modem 超时时间multilink 配置multilink 用户使用的接口multilink-user 配置multilink 用户使用的接口natserver 设置FTP,TELNET,WWW服务的IP地址no 关闭某些参数开关priority-list 创建优先级队列列表router 启动路由处理settr 设置时间范围snmp-server 修改SNMP参数tcp 配置全局TCP参数timerange 启动或关闭时间区域user 为PPP验证向系统中加入用户vpdn 设置VPDNvpdn-group 设置VPDN组x25 X.25协议分组层H3C交换机常用命令解释作者:admin 日期:2009-12-19字体大小: 小中大H3C交换机常用命令注释H3C交换机#######################################################################31、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器######################################################## ##############################1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router######################################################## ##################################1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:reset save ；reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

我是网吧的网管我想问一下我进了路由器以后用什么命令查看我网吧当前流量以及一些端口不要复制粘贴那些看也看不懂的教程。

希望哪位高手指导一下满意追加分数提问者：312829315 - 一级最佳答案华为路由器简单配置(老命令行)en 进入特权模式conf 进入全局配置模式in s0 进入serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配enca hdlc/ppp 捆绑链路协议hdlc 或者pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeexit以上根据中国电信ddn 专线多数情况应用普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器特权用户模式#?clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中全局配置模式aaa-enable 使能配置AAA(认证，授权和计费) access-list 配置标准访问表arp 设置静态ARP人口chat-script 生成一个用在modem上的执行脚本custom-list 创建定制队列列表dialer-list 创建dialer-listdram-wait 设置DRAM等待状态enable 修改ENABLE口令exit 退出全局配置模式firewall 配置防火墙状态flow-interval 设置流量控制时间间隔frame-relay 帧中继全局配置命令集ftp-server FTP 服务器help 系统帮助命令简述host 添加主机名称和其IP地址hostname 修改主机名ifquelen 更改接口队列长度interface 选择配置接口ip 全局IP配置命令子集ipx 全局IPX配置命令子集loghost 设置日志主机IP地址logic-channel 配置逻辑通道login 启动EXEC登录验证modem-timeout 设置modem 超时时间multilink 配置multilink 用户使用的接口multilink-user 配置multilink 用户使用的接口natserver 设置FTP,TELNET,WWW服务的IP地址no 关闭某些参数开关priority-list 创建优先级队列列表router 启动路由处理settr 设置时间范围snmp-server 修改SNMP参数tcp 配置全局TCP参数timerange 启动或关闭时间区域user 为PPP验证向系统中加入用户vpdn 设置VPDNvpdn-group 设置VPDN组x25 X.25协议分组层。

多级路由的原理及设置方法和静态路由多级路由是一种在网络中实现分级路由的技术。

它通过在路由器上设置不同层级的路由表，将网络划分为多个区域，实现灵活、高效的数据传输。

1.区域划分：将一个较大的网络划分为若干个区域，每个区域由一台或多台路由器组成。

每个区域可以拥有自己的自治网络，具有独立的网络地址空间。

2.路由表：在每个路由器上维护一个路由表，记录着本区域以及其他区域的网络地址信息。

路由器通过查找路由表，确定下一跳路由器，将数据包转发到目标网络。

3.路由协议：多级路由使用各种路由协议来交换路由信息，使得不同区域的路由器能够相互学习和传递路由信息，从而构建整个网络的路由表。

1.划分区域：根据实际需求和网络规模，将网络划分为若干个区域。

一般可以根据地理位置、网络规模和安全性要求等因素进行划分。

2.配置路由器：在每个区域内配置路由器，设置各个路由器的IP地址和子网掩码，使得路由器能够正确地区分本区域和其他区域的网络。

3.配置路由协议：根据网络环境和需求，选择合适的路由协议，如RIP、OSPF、EIGRP等，配置路由协议参数。

不同的路由协议具有不同的特点和适用场景，需要根据具体情况进行选择。

4.设置路由表：在每个路由器上设置路由表，包括本区域的直连网络和其他区域的路由信息。

可以手动设置静态路由，也可以通过路由协议自动学习路由信息。

5.测试和优化：配置完成后，进行网络测试，检查各个区域之间的网络是否能够正常通信。

根据测试结果进行调整和优化，确保网络能够高效稳定地运行。

静态路由是指在路由器上手动配置的路由信息。

与动态路由不同，静态路由不会自动学习和更新路由信息，需要管理员手动设置和维护。

静态路由的设置方法如下：1.确定网络拓扑：了解网络的结构和连接方式，确定需要配置的静态路由。

2.配置路由表：在路由器上设置静态路由表，包括目标网络、下一跳路由器、出接口等信息。

可以使用命令行界面或者图形界面配置路由器。

3. 检查路由表：使用show ip route等命令查看路由表是否正确配置。
