多路输出直流稳压电源模块设计方案

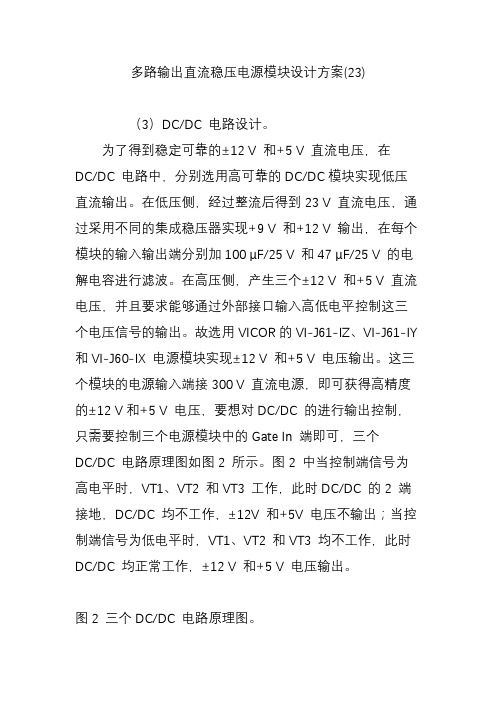

多路输出直流稳压电源模块设计方案(23)（3）DC/DC 电路设计。

为了得到稳定可靠的±12 V 和+5 V 直流电压，在DC/DC 电路中，分别选用高可靠的DC/DC模块实现低压直流输出。

在低压侧，经过整流后得到23 V 直流电压，通过采用不同的集成稳压器实现+9 V 和+12 V 输出，在每个模块的输入输出端分别加100 μF/25 V 和47 μF/25 V 的电解电容进行滤波。

在高压侧，产生三个±12 V 和+5 V 直流电压，并且要求能够通过外部接口输入高低电平控制这三个电压信号的输出。

故选用VICOR的VI-J61-IZ、VI-J61-IY 和VI-J60-IX 电源模块实现±12 V 和+5 V 电压输出。

这三个模块的电源输入端接300 V 直流电源，即可获得高精度的±12 V和+5 V 电压，要想对DC/DC 的进行输出控制，只需要控制三个电源模块中的Gate In 端即可，三个DC/DC 电路原理图如图2 所示。

图2 中当控制端信号为高电平时，VT1、VT2 和VT3 工作，此时DC/DC 的2 端接地，DC/DC 均不工作，±12V 和+5V 电压不输出；当控制端信号为低电平时，VT1、VT2 和VT3 均不工作，此时DC/DC 均正常工作，±12 V和+5 V 电压输出。

图2 三个DC/DC 电路原理图。

（4）直流电压控制电路。

直流电压控制电路的原理图如图3 所示。

该电路主要由过欠压保护电路和外部电压控制电路两部分组成。

过欠压保护电路主要是指当输入电压过高（或过低）时产生超过（低于）300 V 一定比例的电压后，经过调理电路使电压比较器MAX973 电压发生跳变，从而改变控制信号的输出，致使DC/DC 的Gate In 端电压跳变，进而使DC/DC 停止工作。

外部电压控制电路是指当外部控制信号输入端电平发生改变时，控制信号的输出端的电压发生跳变，从而改变DC/DC 的Gate In端的电压，使DC/DC 停止（或开始）工作。

多路输出线性直流稳压电源设计设计总说明随着电子技术迅速发展，对电子设备的电源要求越来越高。

几乎所有电子设备中都需要稳定的直流电源。

稳压电源具有体积小、重量轻、使用方便和工作可靠等优点，所以被广泛的作为各种晶体管仪器、仪表,教学、自动控制系统与设备的直流电源。

目前国产直流稳压电源按集成稳压器种类主要可以分成线性稳压电源和开关稳压电源两大类。

该线性直流稳压电源输入为220V交流电，输出为±5V和+12V三路直流。

电路主要由四部分构成，即电源变压器、整流电路、滤波电路、稳压电路。

本文介绍了电源的分类、特点和发展现状，详细分析了变压器、整流电路、滤波电路、稳压电路四部分的方案选择及元器件的计算，给出了硬件设计电路原理图和PCB图，最后完成了电源调试，实现了基本功能。

关键词：稳压电源，protel,调试Design of Multiple Output Linear DC Power RegulatedSupplyDesign DescriptionWith the rapid development of electronic technology, power electronic devices have become increasingly demanding. Almost all electronic devices require a stable DC power supply. Regulated power supply characterizes small volume, light weight, facilitative and reliable, so widely used as the DC power supply of various transistor devices, instruments, education and automatic control systems and equipment. Current domestic DC power supply can be divided into linear regulated power supply and switching power supply according to types of integrated voltage regulators.The linear DC power supply has one 220V AC input , three DC outputs( ± 5V and +12 V). Circuit mainly consists of four parts, namely, power transformer, rectifier circuits, filtering circuits, and regulator circuits. This article describes the classification, characteristics and development of power , and a detailed analysis of the program choice of the four parts circuits and the calculation of selected components are given.The hardware schematic circuit diagram and PCB diagram are presented ,and the basic functions are implemented through debugging,.Keywords：regulated power supply，protel，debug目录1.绪论 (1)1.1电源概述 (1)1.1.1电源分类 (1)1.1.2直流稳压电源的技术指标 (4)1.2直流稳压电源的发展现状 (5)2.方案论证 (6)2.1设计要求 (6)2.1.1 基本要求 (6)2.1.2 扩展要求 (6)2.2方案比较 (6)2.2.1 总体设计方案比较 (6)2.2.2 各模块方案选择和论证 (7)3.硬件电路设计 (12)3.1P ROTEL概述 (12)3.2硬件的基本组成 (13)3.3电路设计及元器件选择 (13)3.3.1变压器 (13)3.3.2整流二极管 (14)3.3.3滤波电容 (14)3.3.4降压、整流、滤波电路 (14)3.3.5稳压电路 (16)3.3.6保护电路 (17)3.4 PCB印刷电路板设计 (19)4.电源调试 (21)4.1实物图 (21)4.2电源调试 (21)5.外壳设计 (24)6．总结 (25)致谢 (26)参考文献 (27)附录元器件清单 (28)1.绪论1.1电源概述把其他形式的能转换成电能的装置叫做电源。

电子技术课程设计任务书目录摘要 (3)1.绪论 (4)2.硬件组成与方案设计 (5)2.1硬件组成 (5)2.2方案设计 (5)3.单元电路的设计原理 (6)3.1 电源变压器 (6)3.2 整流电路 (6)3.3 滤波电路 (8)3.4 稳压电路 (8)3.5电源指示 (10)4.元件参数选择 (11)4.1集成稳压器的选择 (11)4.1.1输出电压固定的集成稳压器的选择 (11)4.1.2输出电压可调的集成稳压器的选择 (11)4.2电源变压器的选择 (12)4.3集成整流桥及滤波电容的选择 (12)4.4分压电阻的选择 (12)4.4.1可调电压部分 (12)4.4.2发光二极管串联分压部分 (13)5.整体电路图 (14)6．器件清单及仪器相关参数 (15)7．设计总结 (16)参考文献 (17)多路输出直流稳压电源摘要直流稳压电源一般是由电源变压器、整流、滤波及稳压电路所组成。

变压器把市电交流电压变为所需要的低压交流电。

整流电路把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现可输出±5V、±12V的电压并且在+3~+18V内的可调电压。

关键词:变压；整流；滤波；稳压1.绪论在当今社会中，各类电子产品极大地满足了我们的需求，但是任何电子设备都需要一个共同的电子电路——电源电路，在电子电路和电气设备中，通常都需要电压稳定的直流稳压电源供电，直流稳压电源可分为两类，一类是化学电源，如各种各样的干电池、蓄电池、充电电源等电源；其优点是体积小、重量轻、携带方便等；缺点是成本高、易污染。

另一类是稳压电源，它是把交流电网220V 的电压降为所需要的数值，然后通过整流、滤波和稳压电路，得到稳定的直流电压，这是现实生活中应用比较广泛的一类。

目录1 Multisim简介----------------------------------------------------2 2背景分析--------------------------------------------------------5 3设计内容和要求-----------------------------------------------5 4电路工作原理分析-----------------------------------------------6 4.1总体原理框图--------------------------------------------- 64.2稳压电源的设计方法----------------------------------------65 各单元电路原理--------------------------------------------- 7 5.1小功率整流滤波电路------------------------------------ 7 5.2 滤波电路-------------------------------------- ---------- 8 5.3直流稳压电路---------------------------------------------8 6元器件的选择-------------------------------------------------9 6.1选集成稳压器，确定电路形式--------------------------9 6.2选电源变压器--------------------------------------------9 6.3选整流二极管以及滤波电容--------------------------10 7电路仿真------------------------------------------------------11 8稳压电源的安装与调试--------------------------------------11 9元件清单-------------------------------------------------------13 10实验总结--------------------------------------------------------16 11参考文献------------------------------------------------------17Multisim简介2设计内容和要求设计内容:根据技术要求和已知条件，完成对多路输出直流稳压电源的设计、装配与调试。

模电部分多路输出直流稳压电源设计一、设计任务与要求1．设计并制作一个连续可调直流稳压电源，可将220V/50HZ交流电转换为多路直流稳压输出，主要技术指标要求：第一档输出 +12V，-12V 1A第二档输出 +5V，-5V 1A第三档输出 +3～+12V2．学会根据已学知识设计具有某一特定功能的电路；3．学会基本电路的组装与调试。

二、方案设计与论证可调直流稳压电源一般由电源、变压器、整流电路、滤波电路、及稳压电路组成。

变压器把市电220V/50Hz交流电变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

这次课程设计是在王枫老师指导下充分利用所学模拟电子技术的知识设计制作的。

直流稳压电源有很多优异特性，为获得可靠的直流电压，一个简易的办法就是将我国目前的市电电压通过一定的方法转化为我们需要的直流电。

我们此次课程设计任务就是设计一个可靠的多路输出直流稳压电源。

本设计主要采用多路输出直流稳压构成集成稳压电路，通过变压、整流、滤波、稳压四过程将 220V交流电变为稳压直流电，实现实现固定输出电压 +12V、-12V、+5V、-5V四种电压输出，并实现在+3V～+12V间可调。

采用电源变压器、整流滤波电路、和稳压电路。

其中稳压电路是采用7812和7912实现+12V、-12V输出；采用集成电路7805和7905稳压器实现+5V、-5V输出；采用317集成电路实现+3～+12V输出。

将此方案与其他任何方案进行对比，可以发现此方案结构简单，所用元件数目较少，且容易调试。

在电子电路中，通常都需要电压稳定的直流电源供电。

为了得到此稳压直流电源，我们利用所学的模电知识设计可调直流稳压电源，此电源一般由电源变压器，整流、滤波电路及稳压电路所组成。

变压器把电交流电压变为所需要的低压交流电，整流电路把交流电变为直流电，经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

基于multisim的多路输出直流稳压电源设计【摘要】设计一种多路输出的直流稳压电源。

通过对220V电网电压进行降压、整流、滤波，并以三端可调和固定输出的集成稳压器稳压，得到多路电压输出。

设计中依据Multisim仿真，通过不断调试修改电路参数，取得了理想的设计效果。

该电源可以满足多种工作电压系统的需求，并在实际中得到很好地使用，具有很强的实用价值。

【关键词】Multisim仿真;稳压电源;多路输出1.引言在电子电路和电子设备中常常需要各种不同电压的直流电源，但有些电源只有某一固定电压输出，或有些电源体积偏大，给一些便携式电子产品及小型的电子系统使用带来不变，基于此本设计研究一种多输出便于携带的直流稳压电源，它将电网交流电变为各种需要的直流稳压电源。

为保证设计实现，电路基于Multisim仿真进行设计。

Multisim是美国国家仪器公司推出的原理电路设计、电路功能测试的虚拟仿真软件，它具有较为详细的电路分析功能，可以设计、测试和演示各种电子电路。

2.设计任务及方案设计多路输出直流稳压电源，即输出±（1.25V～20V）任意可调电压;输出±12V电压;输出±5V电压。

设计的直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如图1所示。

其各部分主要完成的作用是：电源变压器将交流电网电压u1变为合适的交流电压u2;整流电路将交流电压u2变为脉动的直流电压u3;滤波电路将脉动直流电压u3转变为平滑的直流电压u4;稳压电路清除电网波动及负载变化的影响，保持输出电压uo的稳定。

图1 直流稳压电源框图3.单元电路设计3.1 变压器降压和整流电路220V交流电首先要降压，以得到合适的电压值，其降压和整流电路如图2所示。

根据设计任务，需要降压电路具有2路输出，电源变压器可选一次输入220V AC，二次输出2个绕组均为20V，其A点仿真波形如图3所示，图中两条曲线分别为输入交流电压波形和降压后的波形，A点相位与输入相同，B点相位与输入相反。

电子技术课程设计-- 多路输出直流稳压电源的设计电子技术课程设计报告设计课题：多路输出直流稳压电源的设计专业班级：电子信息工程1101姓名学号：付强9312110106指导教师：王枫、王宽设计时间：2013年12月模电部分多路输出直流稳压电源的设计一、设计任务与要求1.设计一个多路输出直流稳压电源，可将220V/50HZ交流电转换为多路直流稳压输出：+12V/1A，-12V/1A，+5V/1A，-5V/1A及一组可调正电压，一组可调正电压+3～+18V/1A。

2．选择电路方案，完成对确定方案电路的设计。

计算电路元件参数与元件选择、并画出电路原理图，阐述基本原理。

3．安装调试并按规定格式写出课程设计报告书。

二、方案设计与论证LM317型稳压器电源能够输出可调的直流正电压，它内部含有过流，过热保护，输入电压为正负15V，输出为1.25（1+Rp/R）；可输出1.2~37V电压。

CW7812、CW7805分别可以输出正12V和正5V电压，CW7912、CW7905分别可以输出负12V和负5V电压。

有以上可知可以将LM317级CW系列的稳压器并联达到同时输出正负12V、正负5V及可调电压的要求。

方案一、可以产生两路输出正负电源输出。

一路为大功率、大电压但对稳压性能要求略低；另一路为小功率、小电压但对稳压性能要求高。

方案二、输出电压可以在3—10v连续调节，且输出电流可扩展。

1.直流稳压电源设计思路（1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。

（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。

其中：（1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

目录摘要 ................................................................. - 1 - 英文摘要. ............................................................ - 2 - 引言 ................................................................. - 3 - 1 设计方案选择 . (3)1.1设计要求 (3)1.2 设计方案 (3)2 各电路模块工作原理 (3)2.1整流电路工作原理 (3)2.2滤波电路的工作原理 (4)2.3稳压电路的工作原理 (5)3各路详细设计与工作原理 (5)4 多路直流稳压电源的电路设计及工作原理 (8)4.1三端集成稳压电源介绍 (8)4.2变压器选择 (9)4.3多路直流稳压电源的工作原理 (9)5 电路安装与测试 (10)结论 (11)谢辞 (12)参考文献 (13)附件1.元器件清单 (14)附件2.硬件电路图 (15)附件3.实物图 (16)多路直流稳压电源的设计与制作信息工程学院应用电子技术专业胡婷婷摘要：设计并实现多路直流稳压电源,设计主要利用了三端稳压器7812、7912、7805和可调式稳压器LM317来实现多路直流稳压电源的输出。

多路电源电路主要由变压器、整流电路、滤波电路以及稳压电路这几部分组成。
