资料前言化工原理课程设计是培养学生化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；掌握各种结果的校核，能画出工艺流程、塔板结构等图形。
在设计过程中不仅要考虑理论上的可行性，还要考虑生产上的安全性、经济合理性。
化工生产常需进行液体混合物的分离以达到提纯或回收有用组分的目的，精馏是利用液体混合物中各组分挥发度的不同并借助于多次部分汽化和部分冷凝达到轻重组分分离的方法。
塔设备一般分为阶跃接触式和连续接触式两大类。
前者的代表是板式塔，后者的代表则为填料塔。
筛板塔和泡罩塔相比较具有下列特点：生产能力大于10.5%，板效率提高产量15%左右；而压降可降低30%左右；另外筛板塔结构简单，消耗金属少，塔板的造价可减少40%左右；安装容易，也便于清理检修。
本次课程设计为年处理含苯质量分数36%的苯-甲苯混合液4万吨的筛板精馏塔设计，塔设备是化工、炼油生产中最重要的设备之一。
它可使气(或汽)液或液液两相之间进行紧密接触，达到相际传质及传热的目的。
在设计过程中应考虑到设计的精馏塔具有较大的生产能力满足工艺要求，另外还要有一定的潜力。
节省能源，综合利用余热。
经济合理，冷却水进出口温度的高低，一方面影响到冷却水用量。
另一方面影响到所需传热面积的大小。
即对操作费用和设备费用均有影响，因此设计是否合理的利用热能R等直接关系到生产过程的经济问题。
目录第一章绪论 (1)1.1 精馏条件的确定 (1)1.1.1 精馏的加热方式 (1)1.1.2 精馏的进料状态 (1)1.1.3 精馏的操作压力 (1)1.2 确定设计方案 (1)1.2.1 工艺和操作的要求 (2)1.2.2 满足经济上的要求 (2)1.2.3 保证安全生产 (2)第二章设计计算 (3)2.1 设计方案的确定 (3)2.2 精馏塔的物料衡算 (3)2.2.1 原料液进料量、塔顶、塔底摩尔分率 (3)2.2.2 原料液及塔顶、塔底产品的平均摩尔质量 (3)2.2.3 物料衡算 (3)2.3 塔板计算 (4)2.3.1 理论板数NT的求取 (4)2.3.2 全塔效率的计算 (6)2.3.3 求实际板数 (7)2.3.4 有效塔高的计算 (7)2.4 精馏塔的工艺条件及有关物性数据的计算 (8)2.4.1 操作压力的计算 (8)2.4.2 操作温度的计算 (8)2.4.3 平均摩尔质量的计算 (8)2.4.4 平均密度的计算 (10)2.4.5 液体平均表面张力的计算 (11)2.4.6 液体平均黏度的计算 (12)2.4.7 气液负荷计算 (13)2.5 塔径的计算 (13)2.6 塔板主要工艺尺寸的计算 (15)2.6.1 溢流装置计算 (15)2.6.2 塔板布置 (18)2.7 筛板的流体力学验算塔板压降 (19)2.7.1 精馏段筛板的流体力学验算塔板压降 (19)2.7.2 提馏段筛板的流体力学验算塔板压降 (21)2.8 塔板负荷性能图 (23)2.81 精馏段塔板负荷性能图 (23)2.82 提馏段塔板负荷性能图 (26)第三章设计结果一览表 (30)第四章板式塔结构 (31)4.1 塔顶空间 (31)4.2 塔底空间 (31)4.3 人孔 (31)4.4 塔高 (31)第五章致谢 (34)参考文献 (35)第一章绪论1.1 精馏条件的确定本精馏方案适用于工业生产中苯-甲苯溶液二元物系中进行苯的提纯。
设计题目：苯-甲苯连续精馏塔的设计一、设计任务：试设计一连续浮阀精馏塔以别离苯-甲苯混合物。
具体工艺参数如下：1、原料处理量：年处理76000 吨苯-甲苯混合液体。
2、原料液中苯含量：27.5 %〔质量〕。
3、产品要求：馏出液中的苯含量为97 %〔质量〕。
釜液中的苯含量不高于 2 %〔质量〕。
设备的年运行时间平均为300天。
二、设计条件：2。
2、操作压力：常压。
3、进料状况：泡点进料。
4、冷却水进口温度：25 ℃，出口温度自定。
5、塔板形式：浮阀塔板。
三、应完成的工作量：1、确定全套精馏装置的流程，绘制工艺流程示意图，标明所需的设备、管线及有关控制或观测所需的主要仪表与装置。
2、精馏塔的工艺设计，塔的结构尺寸设计。
3、辅助装置的设计和选型；估算冷却水用量和冷凝器的换热面积、水蒸气用量和再沸器换热面积；。
4、编写设计说明书一份。
5、绘制精馏塔的装配图一张〔一号图纸〕。
目录前言 (4)设计说明 (7)（一）设计方案确实定 (10)1.操作压力〔加压、常压、减压〕 (10)2.进料方式〔热状况〕 (10)3.加热方式〔直接或间接〕 (10) (11) (11) (11) (13)（二）精馏塔的工艺设计计算及结构设计 (14)1.原始液：苯——甲苯的混合物 (14) (14) (15) (20) (23) (24) (35) (39) (43)前言精馏的根本原理是根据各液体在混合液中的挥发度不同，采用屡次局部汽化和屡次局部冷凝的原理来实现连续的高纯度别离。
在现代的工业生产中已经广泛地应用于物系的别离、提纯、制备等领域，并取得了良好的效益。
其中主要包括板式塔和填料塔，而板式塔的塔板类型主要有泡罩塔板、浮阀塔板、筛板塔板、舌形塔板、网孔塔板、垂直塔板等等,精馏过程与其他蒸馏过程最大的区别，是在塔两端同时提供纯度较高的液相和气相回流，为精馏过程提供了传质的必要条件。
提供高纯度的回流，使在相同理论板的条件下，为精馏实现高纯度的别离时，始终能保证一定的传质推动力。
【课程设计】苯－甲苯连续精馏塔设计设计任务书设计题目：苯－甲苯连续精馏塔设计件：操作压力：p=1.0atm(绝压)处理量3260吨/年进料含苯0.415（质量分数）塔顶产品含苯0.976（质量分数）塔釜残液中苯浓度不大于0.01（质量分数）塔顶全凝器：泡点回流塔釜为饱和蒸汽间接加热塔板采用浮阀设计要求：(1) 完成该精馏塔及辅助设备工艺设计计算。
(2) 绘制生产工艺流程图、精馏塔工艺条件图。
(3) 撰写设计说明书。
目录摘要 (1)绪论 (2)设计方案的选择 (3)1 设计流程 (3)2 设计思路 (3)第1章塔板的工艺设计 (5)1.1物料衡算 (5)1.2平衡线方程的确定 (5)1.3最小回流比的确定 (7)1.4求精馏塔的气液相负荷 (7)1.5操作线方程 (8)1.6用逐板法算理论板数 (8)1.7实际板数的求取 (9)1.8全塔效率 (10)第2章精馏塔主要工艺尺寸的设计计算 (10)2.1物性数据的计算 (10)2.1.1进料温度的计算 (10)2.1.2 操作压强 (10)2.1.3平均摩尔质量的计算 (11)1.3.4平均密度计算 (11)2.1.4液体平均表面张力计算 (13)2.1.5液体平均粘度计算 (14)2.2精馏塔主要工艺尺寸的计算 (15)2.2.1塔径的计算 (15)2.2.2精馏塔有效高度的计算 (17)2.3溢流装置计算 (17)2.4浮阀数目、浮阀排列及塔板布置 (18)2.5塔板流体力学验算 (20)2.5.1计算气相通过浮阀塔板的静压头降 (20)2.5.2 淹塔 (21)2.5.3计算雾沫夹带量 (22)2.6精馏段塔板负荷性能图 (23)2.6.1雾沫夹带上限线 (23)2.6.2液泛线 (24)2.6.3 液相负荷上限线 (25)2.6.4漏液线 (25)2.6.5液相负荷下限线 (26)2.7小结 (27)第3章热量衡算 (28)3.1相关介质的选择 (28)3.1.1加热介质的选择 (28)3.1.2冷凝剂 (28)3.2蒸发潜热衡算 (28)3.2.1 塔顶热量 (28)3.2.2 塔底热量 (29)3.3焓值衡算 (29)第4章辅助设备 (32)4.1冷凝器的选型 (32)4.1.1计算冷却水流量 (33)4.1.2冷凝器的计算与选型 (33)4.2接管 (34)4.3塔总体高度的设计 (35)4.3.1塔的顶部空间高度 (35)4.3.2塔的底部空间高度 (35)4.4人孔 (35)4.5裙座 (35)4.6塔立体高度 (35)致谢 (36)参考文献 (37)主要符号说明 (39)摘要化工生产常需进行二元液相混合物的分离以达到提纯或回收有用组分的目的，精馏是利用液体混合物中各组分挥发度的不同并借助于多次部分汽化和多次部分冷凝达到轻重组分分离目的的方法。
苯与甲苯的精馏塔设计苯与甲苯是常见的有机化工原料，其精馏塔设计是化工工程中的重要环节之一首先，我们需要确定设计的目标和要求。
在苯与甲苯的精馏过程中，一般的设计目标是实现高纯度的苯和甲苯产品，并且在经济效益上达到最佳。
第二步，需要进行物性参数测定和实验数据收集。
包括苯和甲苯的蒸气压、沸点、密度等物性参数，以及其在不同温度下的相平衡数据等。
接下来，可以运用精馏塔设计的经典方法，如麦凯布-塔克方法或史密斯方法，进行精馏塔的初步设计。
在初步设计中，首先确定塔顶和塔底的操作压力，即以什么方式进行冷凝和加热。
其中，冷凝方式可以通过冷凝器来进行，而加热可以通过加热器来实现。
然后，可以根据塔底的更容易凝结的成分，例如甲苯，选择合适的塔底冷凝器类型。
常见的塔底冷凝器类型包括冷却盘、冷凝卷管和冷凝器。
接下来，进行塔板的设计。
塔板的设计包括确定板间距、塔板孔径、塔板的有效蒸汽速度等参数。
这些参数对于实现塔板上液相和气相的充分搅拌、易于负荷和操作都非常重要。
在塔板设计完成后，可以进行塔塞的设计。
塔塞的设计包括塔塞的形状、大小以及布置在塔板上的位置。
塔塞的作用是增加交换效果，提高分离效果。
在塔板和塔塞设计完成后，可以进行填料的设计。
填料的设计包括填料的材料选择、填料的形状和尺寸。
填料的作用是增加表面积，提高蒸馏效率。
最后，进行精馏塔的热力学计算和模拟。
可以通过现有的化工流程模拟软件，如Aspen Plus，对精馏塔进行热力学计算和性能预测。
这可以帮助我们更好地了解在不同操作条件下，塔的性能如何，以及它能否满足设计要求。
总结起来，苯与甲苯的精馏塔设计是一项复杂且精细的工程，需要综合考虑物性参数、操作要求和经济效益等因素。
通过前期的物性参数测定和实验数据收集，结合经典的精馏塔设计方法和现代化工流程模拟软件的应用，可以设计出高效、可靠的精馏塔。
化工原理课程设计常压、连续精馏塔分离苯-甲苯设计班级：化学工程系2011级1班姓名：学号：指导老师：贾鑫老师完成时间：2014年6月26日化工系常压、连续精馏塔分离苯-甲苯设计一、前言1.1设计任务及条件：泡点进料（q=1），塔顶进入全凝器，塔釜间接蒸汽加热，塔板压降:(0.5-0.7)KPa1.2物系用途及性质(1)苯的性质：摩尔质量78.11g/mol，密度0.8786 g/mL，相对蒸气密度(空气=1)：2.77，蒸汽压（26.1℃）：13.33kPa，临界压力：4.92MPa，熔点278.65 K (5.51 ℃)，沸点353.25 K (80.1 ℃)，在水中的溶解度 0.18 g/ 100 ml 水，标准摩尔熵So（298.15K）：173.26 J/mol·K，标准摩尔热容 Cpo：135.69 J/mol·K (298.15 K)，闪点 -10.11℃（闭杯），自燃温度 562.22℃，结构：平面六边形，最小点火能：0.20mJ，爆炸上限（体积分数）：8%，爆炸下限（体积分数）：1.2%，燃烧热：3264.4kJ/mol，溶解性：微溶于水，可与乙醇、乙醚、乙酸、汽油、丙酮、四氯化碳和二硫化碳等有机溶剂互溶。
它有机化合物，是组成结构最简单的芳香烃，在常温下为一种无色、有甜味的透明液体，并具有强烈的芳香气味。
苯可燃，有毒。
苯难溶于水，易溶于有机溶剂，本身也可作为有机溶剂。
苯是一种石油化工基本原料。
苯的产量和生产的技术水平是一个国家石油化工发展水平的标志之一。
苯具有的环系叫苯环，是最简单的芳环。
（2）苯在工业上的用途：苯是工业上一种常用溶剂，主要用于金属脱脂。
苯有减轻爆震的作用而能作为汽油添加剂。
苯在工业上最重要的用途是做化工原料。
苯可以合成一系列苯的衍生物：苯与乙烯生成乙苯，后者可以用来生产制塑料的苯乙烯与丙烯生成乙丙烯，后者可以经乙丙苯法莱生产丙酮与制树脂和粘合剂的苯酚，制尼龙的环己烷，合成顺丁烯二酸酐，用于制作苯胺的硝基苯，用于农药的各种氯苯，合成用于生产洗涤剂和添加剂的各种烷基苯，合成氢醌、蒽醌等化工产品。
一设计题目：苯—甲苯精馏分离板式塔设计二、设计任务及操作条件1、设计任务：生产能力（进料量）7000吨／年操作周期300天／年进料组成35%（质量分率，下同）塔顶产品组成99.8%塔底产品组成0.2%2、操作条件操作压力 4 kPa （表压）进料热状态泡点进料单板压降≯0.7 kPa回流比： R=2Rmin 由设计者自选塔顶采用全凝器泡点回流塔釜采用间接饱和水蒸气加热全塔效率为0.63、设备型式筛板精馏塔4、厂址荆门地区三、设计内容：1、设计方案的选择及流程说明2、工艺计算3、主要设备工艺尺寸设计（1）塔和塔板主要工艺结构的设计计算（2）塔板的流体力学校核（3）塔板的负荷性能图（4）总塔高、总压降及接管尺寸的确定4、辅助设备选型与计算5、设计结果汇总6、对本设计的评述或对有关问题的分析与讨论。
四、设计要求1、设计程序简练清楚，结果准确并有汇总表。
2、计算公式、图表正确并注明来源，符号和单位要统一。
五、设计时间：四周注意事项：1、写出详细计算步骤，并注明选用数据的来源；2、每项设计结束后，列出计算结果明细表3、图、表分别按顺序编号4、按规定的时间进行设计，并按时完成任务四、要求（1）对精馏过程进行描述（2）对精馏过程进行物料衡算和热量衡算（3）对精馏塔进行设计计算（4）对精馏塔的附属设备进行选型（5）画一张精馏塔的装配图（6）编制设计说明书符号说明英文字母Aα－阀孔的鼓泡面积m 2Af－降液管面积 m2AT－塔截面积 m2b －操作线截距c －负荷系数（无因次）c－流量系数（无因次）D －塔顶流出液量 kmol/hD －塔径 md－阀孔直径 mET－全塔效率（无因次）E －液体收缩系数（无因次）ve－物沫夹带线 kg液/kg气F －进料流量 kmol/hF－阀孔动能因子 m/sg －重力加速度 m/s2HT－板间距 mH －塔高 mHd－清液高度 mhc－与平板压强相当的液柱高度 mhd－与液体流径降液管的压降相当液柱高度 mhr－与气体穿过板间上液层压降相当的液柱高度 mhf－板上鼓泡高度 mhL－板上液层高度 mh－降液管底隙高度 mh－堰上液层高度 m02v－与板上压强相当的液层高度 mhphσ－与克服液体表面张力的压降所相当的液柱高度 m h－溢液堰高度 m2vK －物性系数（无因次）－塔内下降液体的流量 m3/sLs－溢流堰长度 mLwM －分子量 kg/kmolN －塔板数－实际塔板数NpN－理论塔板数TP －操作压强 PaΔP－压强降 Paq －进料状态参数R －回流比－最小回流比Rminu －空塔气速 m/sw －釜残液流量 kmol/hw－边缘区宽度 mc－弓形降液管的宽度 mwd－脱气区宽度 mwsx －液相中易挥发组分的摩尔分率y －气相中易挥发组分的摩尔分率z －塔高 m希腊字母α－相对挥发度μ－粘度 Cpρ－密度 kg/m3σ－表面张力下标r －气相L －液相l －精馏段q －q线与平衡线交点min－最小max－最大A －易挥发组分B －难挥发组分化工原理课程设计----------筛板塔的设计第一章流程及生产条件的确定和说明第一节概述流程示意图冷凝器→塔顶产品冷却器→苯的储罐→苯↑↓回流原料→原料罐→原料预热器→精馏塔↑回流↓再沸器←~ 塔底产品冷却器→氯苯的储罐→氯苯精馏塔是现在化工厂中必不可少的设备，因此出现了很多种的精馏塔。

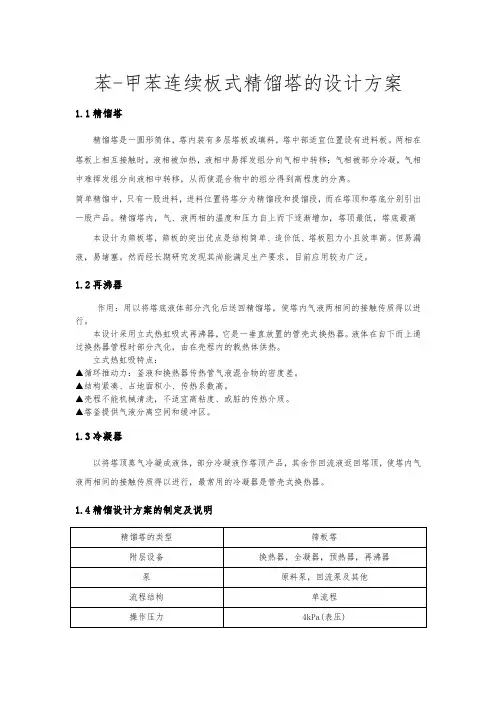

苯-甲苯连续板式精馏塔的设计方案1.1精馏塔精馏塔是一圆形筒体，塔内装有多层塔板或填料，塔中部适宜位置设有进料板。
两相在塔板上相互接触时，液相被加热，液相中易挥发组分向气相中转移；气相被部分冷凝，气相中难挥发组分向液相中转移，从而使混合物中的组分得到高程度的分离。
简单精馏中，只有一股进料，进料位置将塔分为精馏段和提馏段，而在塔顶和塔底分别引出一股产品。
精馏塔内，气、液两相的温度和压力自上而下逐渐增加，塔顶最低，塔底最高本设计为筛板塔，筛板的突出优点是结构简单、造价低、塔板阻力小且效率高。
但易漏液，易堵塞。
然而经长期研究发现其尚能满足生产要求，目前应用较为广泛。
1.2再沸器作用：用以将塔底液体部分汽化后送回精馏塔，使塔内气液两相间的接触传质得以进行。
本设计采用立式热虹吸式再沸器，它是一垂直放置的管壳式换热器。
液体在自下而上通过换热器管程时部分汽化，由在壳程内的载热体供热。
立式热虹吸特点：▲循环推动力：釜液和换热器传热管气液混合物的密度差。
▲结构紧凑、占地面积小、传热系数高。
▲壳程不能机械清洗，不适宜高粘度、或脏的传热介质。
▲塔釜提供气液分离空间和缓冲区。
1.3冷凝器以将塔顶蒸气冷凝成液体，部分冷凝液作塔顶产品，其余作回流液返回塔顶，使塔内气液两相间的接触传质得以进行，最常用的冷凝器是管壳式换热器。
1.4精馏设计方案的制定及说明1.5基础数据的搜集表1 苯和甲苯的物理性质L表8常压下苯——甲苯的气液平衡数据2.工艺计算2.1生产要求:原料液组成：苯34.5%（wt%）。
产品中：苯含量98.5% 残夜中：苯含量1% 2.2塔的物料衡算：料液及塔顶.塔底产品含苯摩尔分数:011.013.92/9911.111.781987.013.925.111.785.9811.785.98383.013.925.6511.785.3411.785.34=+==+==+=w D f x x x平均摩尔质量:Mf=0.383⨯78.11+(1-0.383)⨯92.13=86.767kg/mol Md=0.987⨯78.11+(1-0.987)⨯92.13=78.29kg/mol Mw=0.011⨯78.11+(1-0.011) ⨯92.13=91.98kg/mol 物料衡算:总物料衡算 : D+W=F易挥发组分物料衡算 : D ×Xd+W ×Xw=F ×XfF=33.3*1038.03386.767=kmol/h D=14.497kmol/h W=23.536kmol/h设计成泡点进料后: min 0.6080.9871.680.3830.608F D F F y x R x y --===-- (查得Xf=0.383时Yf=0.608)2.3理论板层数NT 的求取min R =1.68由逐板计算法借助EXCEL 算出各个回流比下理论塔板数：相平衡方程为: 2.47 1.47nn ny x y =-图1 最优回流比的选择由图可得最优回流比R=1.6Rmin=2.688 由图得NT ＝17（包括再沸器）。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载苯-甲苯体系板式精馏塔设计地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容化工原理课程设计设计题目:苯-甲苯体系板式精馏塔设计化工原理课程设计任务书设计任务分离含苯 35% ，甲苯65%的二元均相混合液，要求所得单体溶液的浓度不低于97% 。
（以上均为质量分率）物料处理量： 20000吨/年。
（按300天/年计）物料温度为常温（可按20℃计）。
设计内容设计一常压下连续操作的板式精镏塔，设计内容应包含：方案选择与流程设计；工艺计算（物料、热量衡算，操作方式与条件确定等），主要设备的工艺尺寸计算（塔高、塔径）；主体设备设计，塔板选型与布置，流体力学性能校核，操作负荷性能图，附属设备选型；绘制工艺流程示意图、塔体结构示意图、塔板布置图；（设计图纸可手工绘制或CAD绘图）计算机辅助计算要求物性计算①编制计算二元理想混合物在任意温度下热容的通用程序；②编制计算二元理想混合物在沸腾时的汽化潜热的通用程序。
气液相平衡计算①编制计算二元理想混合物在任意温度下泡点、露点的通用程序；②编制计算二元理想混合物在给定温度、任意组成下气液分率及组成的通用程序。
精馏塔计算①编制计算分离二元理想混合液最小回流比的通用程序；②编制分离二元理想混合液精馏塔理论塔板逐板计算的通用程序。
采用上述程序对设计题目进行计算报告要求设计结束，每人需提交设计说明书（报告）一份，说明书格式应符合毕业论文撰写规范，其内容应包括：设计任务书、前言、章节内容，对所编程序应提供计算模型、程序框图、计算示例以及文字说明，必要时可附程序清单；说明书中各种表格一律采用三线表，若需图线一律采用坐标纸（或计算机）绘制；引用数据与计算公式须注明出处（加引文号），并附参考文献表。
课程设计任务书一、课题名称苯——甲苯混合体系分离过程设计二、课题条件（原始数据）1、设计方案的选定原料：苯、甲苯年处理量：108000t原料组成（甲苯的质量分率）：0.5塔顶产品组成：%99>D x塔底产品组成：%2<W x2、操作条件操作压力：常压进料热状态：泡点进料冷却水：20加热蒸汽：0.2MPa塔顶为全凝器，中间泡点进料，连续精馏3、设备型式：筛板塔三、设计内容1、概述2、设计方案的选择及流程说明3、塔板的计算（板式塔）4、主要设备工艺尺寸设计板式塔：（1）塔径及提馏段塔板结构尺寸的确定（2）塔板的流体力学校核（3）塔板的负荷性能图（4）总塔高、总压降及接管尺寸的确定5、辅助设备选型与计算（泵、塔顶冷凝器和塔釜再沸器）6、设计结果汇总7、工艺流程图设计内容摘要：精馏是分离液体混合物最常用的一种单元操作，在化工﹑炼油﹑石油化工等工业中得到广泛的应用。
本设计的题目是苯—甲苯二元物系板式精馏塔的设计。
在确定的工艺要求下，确定设计方案，设计内容包括精馏塔工艺设计计算，塔辅助设备设计计算，精馏工艺过程流程图，精馏塔设备结构图，设计说明书。
关键词：板式塔；苯--甲苯；工艺计算；结构图一、简介塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。
根据塔内气液接触部件的结构型式，可分为板式塔和填料塔。
板式塔内设置一定数目的塔板，气体以鼓泡或喷射形式穿过板上液层进行质热传递，气液相组成呈阶梯变化，属逐级接触逆流操作过程。
填料塔内装有一定高度的填料层，液体自塔顶沿填料表面下流，气体逆流向上（也有并流向下者）与液相接触进行质热传递，气液相组成沿塔高连续变化，属微分接触操作过程。
工业上对塔设备的主要要求是：（1）生产能力大；（2）传热、传质效率高；（3）气流的摩擦阻力小；（4）操作稳定，适应性强，操作弹性大；（5）结构简单，材料耗用量少；（6）制造安装容易，操作维修方便。
此外，还要求不易堵塞、耐腐蚀等。
目录1. 流程和工艺条件的确定和说明 (1)2. 操作条件和基础数据 (1)2.1. 操作条件 (1)2.2. 基础数据 (1)3. 精馏塔的物料衡算 (1)3.1. 原料液及塔顶、塔顶产品的摩尔分率 (2)3.2. 原料液及塔顶、塔底产品的平均摩尔质量 (2)3.3. 物料衡算 (2)4. 塔板数的确定 (3)4.1. 理论塔板层数N T的求取 (3)4.1.1. 绘t-x-y图和x-y图 (3)4.1.2.最小回流比及操作回流比的确定 (3)4.1.3.精馏塔气、液相负荷的确定 (4)4.1.4. 求操作线方程 (4)4.1.5. 图解法求理论板层数 (4)4.2. 实际塔板数的求取 ...................................... 错误!未定义书签。
5. 精馏塔的工艺条件及有关物性的计算............... 错误!未定义书签。
5.1. 操作压力计算 .............................................. 错误!未定义书签。
5.2. 操作温度计算 .............................................. 错误!未定义书签。
6.设计实验评论 (11)7.参考文献 (12)8.附图（工艺流程简图、主体设备设计条件图） (12)摘要精馏塔作为一种工业生产使用的塔设备，在化工、医药、食品等行业得到广泛应用。
根据精馏原理可知，精馏塔实现精馏操作，必须同时拥有塔底再沸器和塔顶冷凝器，有时还有配原料液、预热器、回流液泵等附属设备。
本次设计根据实际操作条件，设计苯-甲苯连续精馏塔，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯，采用连续操作方式，需设计一个筛板式塔将其分离。
综合工艺操作方便、经济及安全等多方面考虑，本设计采用塔板为碳钢材料，按照逐板计算求得理论板数为11。
塔顶使用全凝器，部分回流。
目录一、苯-甲苯板式精馏塔的工艺设计任务书———————————————2 （一）设计题目———————————————————————————2 （二）操作条件———————————————————————————2 （三）设计容———————————————————————————2 二、苯-甲苯板式精馏塔的工艺计算书（精馏段部分）—————————— 3 （一）设计方案的确定及工艺流程的说明————————————————4 （二）全塔的物料衡算————————————————————————4 （三）塔板数的确定—————————————————————————4 （四）塔的精馏段操作工艺条件及相关物性数据的计算——————————6 （五）精馏段的汽液负荷计算—————————————————————7三、苯立式管壳式冷凝器的设计（标准系列）——————————————8四、苯立式管壳式冷凝器的设计—工艺计算书（标准系列）————————8 （一）确定流体流动空间———————————————————————9 （二）计算流体的定性温度，确定流体的物性数据————————————9 （三）计算热负荷——————————————————————————10 （四）计算有效平均温度差——————————————————————11 （五）选取经验传热系数K值—————————————————————12 （六）估算换热面积—————————————————————————12 （七）初选换热器规格————————————————————————13 （八）核算总传热系数K0———————————————————————13（九）计算压强降——————————————————————————13化工原理课程设计任务书课程设计题目——苯-甲苯板式精馏塔冷凝器的设计一、设计题目生产能力（精馏塔进料量）：90000+x吨／年（其中x=208）。
操作周期7200 小时／年进料组成苯含量25％（质量分率，下同）塔顶产品组成≥97％塔底产品组成≤1%进料热状态泡点进料两侧流体的压降：≯7 kPa工作地点：二、操作条件1.塔顶压强4kPa（表压）；2.塔釜加热蒸汽压力506kPa；3.单板压降不大于0.7kPa；4.回流液和馏出液温度均为饱和温度；5.冷却水进出口温度分别为25℃和30℃；三、设计容1.设计方案的确定及工艺流程的说明；2.塔的工艺计算；3.冷凝器的热负荷；4.冷凝器的选型及核算；5.冷凝器结构详图的绘制；9.对本设计的评述或对有关问题的分析与讨论。
苯-甲苯板式精馏塔的工艺计算书（精馏段部分）一、设计方案的确定及工艺流程的说明原料液经卧式列管式预热器预热至泡点后送入连续板式精馏塔（筛板塔），塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液，其余作为产品经冷却后送至苯液贮罐；塔釜采用热虹吸立式再沸器提供汽相流，塔釜产品经卧式列管式冷却器冷却后送入氯苯贮罐。
流程图如下二、全塔的物料衡算（一）料液及塔顶底产品含苯的摩尔分率苯和甲苯的相对摩尔质量分别为78.11和92.14kg/kmol 。
282.014.92/7511.78/2511.78/25=+=F x974.014.92/311.78/9711.78/97=+=D x=x w 0118.014.92/9911.78/111.78/1=+（二）平均摩尔质量()kg/km ol18.8814.92282.01282.011.78=⨯-+⨯=F M()kg/km ol 47.7814.92974.01974.011.78=⨯-+⨯=D M97.9114.92)0118.01(0118.011.78=⨯-+⨯=Mwkmol kg /（三）料液及塔顶底产品的摩尔流率依题给条件：操作周期7200 小时／年，有：kg/h 12529t/a 90208=='F ， 全塔物料衡算：W D F W D F '+'=''+'='01.097.025.0 ⇒kg/h9397kg/h 3132kg/h12529='='='W D F kmol/h 17.102/91.979397kmol/h 91.3947.78/3132kmol/h 08.14218.88/12529======W D F三、塔板数的确定（一）理论塔板数T N 的求取 (1)相对挥发度的求取苯的沸点为80.1℃，甲苯额沸点为110.63℃ 由饱和蒸汽压可得① 当温度为80.1℃时006.279.2201.80033.12110355.6lg =+-=A P591.1482.2191.808.134407954.6lg =+-=B P解得KPa P A 34.101= ，KPa P B 96.38=① 当温度为110.63℃时376.279.22063.110033.12110355.6lg =+-=A P006.2482.21963.1108.134407954.6lg =+-=B P 解得KPa P A 95.237= ，KPa P B 34.101=则有600.296.3831.1011==α 348.234.10195.2372==α47.2348.2600.221=⨯==ααα(2)最小回流比的求取由于是饱和液体进料，有q=1，q 线为一垂直线，故282.0==F q x x ，根据相平衡方程有492.0282.0)147.2(1282.047.2)1(1=⨯-+⨯=-+=q q q x x y αα最小回流比为3.2282.0492.0492.0974.0min =--=--=qq q D x y y x R考虑到精馏段操作线离平衡线较近，故取实际操作的回流比为最小回流比的1.8倍，即：14.43.28.18.1=⨯==m R R(3)精馏塔的气、液相负荷h Kmol RD L /23.16591.3914.4=⨯==h Kmol D R V /14.20591.39)14.41()1(=⨯+=+=h Kmol qF L L /31.30708.14223.165'=+=+=h Kmol V V /14.205'== (4)操作线方程精馏段操作线方程189.081.0114.4974.0114.414.4111+=+++=+++=+x x R x x R R y n D n n 提馏段操作线方程006.050.1'''1-=-=+m w m m x V Wx x V L y3.求理论塔板数 （1）逐板计算法理论板计算过程如下：气液平衡方程xxx a ax y 47.1147.2)1(1+=-+=变形有yyx 47.147.2-=由y 求的x,再将x 带入操作线方程，以此类推WF D x x y x y x y x y x y x y x y x x y x y x y x y x y x y x y x x y <=−−→−==−−→−==−−→−==−−→−==−−→−==−−→−==−−→−==<=−−→−==−−→−==−−→−==−−→−==−−→−==−−→−==−−→−==−−→−==007.00176.00157.0038.0029.0068.0049.0113.0079.0174.0120.0252.0172.0339.0282.0230.0425.0291.0503.0388.0610.0520.0728.0666.0831.0792.0904.0883.0949.0938.0974.0151514141313121211111010998877665544332211相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡相平衡图解得15=T N 块（不含釜）。
其中，精馏段71=T N 块，提馏段82=T N 块，第8块为加料板位置。
（二）实际塔板数p N由t-x-y 图td=82.1 ℃ tw=110.5℃平均温度 tm=（td+tw ）/2=(82.1+110.5)/2=96.3 查手册，知tm 下的粘度为 μA =0.27μB=0.31由t-x-y 图得 xa=0.365 xb=0.635 ya=0.581 yb=0.419μL =0.365×0.27+0.635×0.31=0.296a=(ya xb)/(yb xa)=(0.581×0.635)/(0.419×0.365)=2.412 Et=T E =0.49（αL μ）245.0-=0.49×(2.412×0.296)245.0-=0.53精馏段实际板层数 N 精=7/0.53=13.2=14 N 提=8/0.53=15.1=16 总板数为30四、塔的精馏段操作工艺条件及相关物性数据的计算（一）平均压强m p取每层塔板压降为0.7kPa 计算。
塔顶：kPa 3.10543.101=+=D p 加料板：kPa 2.11077.03.105=⨯+=F p 平均压强()kPa 8.1072/2.1103.105=+=m p （二）平均温度m t塔顶温度 t D =82.1℃ 进料板温度 t F =97.2℃塔釜温度 t W =103.2℃精馏段平均温度 t m =(82.1+103.2)/2=89.65(℃) （三）平均分子量m M塔顶： 974.01==D x y ，938.01=x （查相平衡图）()kg/kmol 61.8114.92974.0111.78974.0,=⨯-+⨯=m VD M ()kg/kmol 98.7814.92938.0111.78938.0,=⨯-+⨯=m LD M加料板：425.0=F y ，230.0=F x （查相平衡图）()kg/kmol 18.8614.92425.0111.78425.0,=⨯-+⨯=m VF M ()kg/kmol 91.8814.92230.0111.78230.0,=⨯-+⨯=m LD M精馏段：()kg/kmol 9.832/18.8661.81,=+=m V M()kg/kmol 95.832/91.8898.78,=+=m L M（四）平均密度m ρa. 精馏段平均密度的计算Ⅰ 气相 由理想气体状态方程得ρVm =P m M vw /RT m =(107.8×83.9)/[8.314×(273.15+89.65)]=3.00kg/m 3 Ⅱ 液相 查不同温度下的密度，可得t D =82.1.℃时ρA ＝812.7kg/m 3 B =807.9kg/m 3t F =97.2℃时 ρA ＝793.0kg/m 3 ρB =788.54kg/m 3ρLDm =1/(0.97/812.7+0.03/807.9)=812.5kg/m 3进料板液相的质量分率αA =(0.282×78.11)/(0.282×78.11+0.718×92.14)=0.25ρLFm =1/(0.25/793.0+0.75/788.54)=789.7kg/m 3精馏段液相平均密度为 ρLm =(812.5+789.7)/2=801.1kg/m 32.汽相平均密度m V ρ,()3,,kg/m 0.390273314.89.83108=+⨯⨯==mm V m m V RT M p ρ⑸ 平均粘度的计算 液相平均粘度依下式计算 即lg μLm =∑xilg μia ．塔顶液相平均粘度的计算 由t D =82.1℃查手册得 μA =0.302mPa.s μB =0.306mPa.s lg μLDm =0.974lg(0.302)+0.026lg(0.306)解得μLDm =0.302mPa.s b ．进料板平均粘度的计算 由t F =97.2℃查手册得 μA =0.261mPa.s μB =0.3030mPa.s lg μLFm =0.282lg(0.2610)+0.718lg(0.3030) 解得μLFm =0.291mPa.s 精馏段平均粘度μLm =(0.302+0.291)/2=0.297mPa.s ⑹ 液相平均表面力的计算 液相平均表面力依下式计算 即σLm =∑xi σia. 塔顶液相平均表面力的计算 由t D =82.1℃查手册得σA =21.24mN/m σB =21.42mN/mσLDm =0.974×21.24+0.026×21.42=21.25mN/mb. 进料板液相平均表面力的计算 由t F =97.2℃查手册得σA =19.10mN/m σB =19.56N/mσLFM =0.282×19.10+0.718×19.56=19.43 mN/m精馏段液相平均表面力σLm =(21.25+19.43)/2=20.34 mN/m五、精馏段的汽液负荷计算汽相摩尔流率h Kmol D R V /14.20591.39)14.41()1(=⨯+=+= 汽相体积流量/s m 59.1336009.8314.20536003,,=⨯⨯==mV m V s VM V ρ汽相体积流量/h m 5724/s m 59.133==h V液相回流摩尔流率h Kmol RD L /23.16591.3914.4=⨯== 液相体积流量/s m 00481.01.801360095.8323.16536003,,=⨯⨯==mL m L s LM L ρ液相体积流量/h m 32.17/s m 00481.033==h L冷凝器的热负荷()()kW 13863600/31047.7814.205=⨯==Vr Q苯立式管壳式冷凝器的设计（标准系列）一、设计任务1.处理能力：90208t/a ；2.设备形式：立式列管式冷凝器。
