当前位置：文档之家 › 按钮开关 付明涛

按钮开关 付明涛

  • 格式：ppt
  • 大小：1.86 MB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

【CN209627347U】一种磁感应式超薄按键开关【专利】

【CN209627347U】一种磁感应式超薄按键开关【专利】

权利要求书2页 说明书6页 附图12页
CN 209627347 U
CN 209627347 U
权 利 要 求 书
1/2 页
1 .一种磁感应式超薄按键开关，包括设置于PCB板上的一基座、设置于基座上方的一盖 子、及设置于基座与盖子之间的一平衡架，其特征在于，还包括设置于盖子上的一磁性体、 及设置于磁性体下方且电连接至PCB板的一霍尔效应传感器。

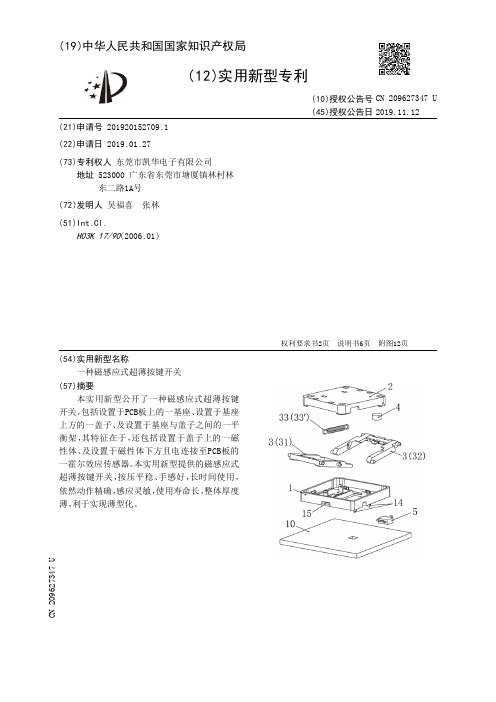

( 19 )中华人民 共和国国家知识产权局

( 12 )实 用新型专利
(21)申请号 201920152709 .1 (22)申请日 2019 .01 .27 (73)专利权人 东莞市凯华电子有限公司
地址 523000 广东省东莞市塘厦镇林村林 东二路1A号
(72)发明人 吴福喜 张林 (51)Int .Cl .
H03K 17/90(2006 .01)
(10)授权公告号 CN 209627347 U (45)授权公告日 2019.11.12
( 54 )实用新型名称 一种磁感应式超薄按键开关
( 57 )摘要 本实 用新型公 开了一 种磁感应式 超薄 按键
开关，包括设置于PCB板上的一基座、设置于基座 上方的一盖子、及设置于基座与盖子之间的一平 衡架 ，其特征在于 ，还包括设置于盖子上的 一磁 性体 、及设置于磁性体下方且电 连接至PCB板的 一霍尔效应传感器。本实用新型提供的磁感应式 超薄按键开关 ，按压平稳 、手感好 ，长时间使 用 ， 依然动作精确，感应灵敏，使用寿命长，整体厚度 薄，利于实现薄型化。
2
CN 209627347 U
权 利 要 求 书
2/2 页
设置于盖子上 ，在所述盖子一内壁上开设有一第一盖子插孔 ，在该盖子 另一内壁上开设有 一第二盖子插孔 ，该发声弹性体一端插设于第一盖子插孔中 ，另一端插设于第二盖子插孔 中。

低压电器部分考试试卷

低压电器部分考试试卷

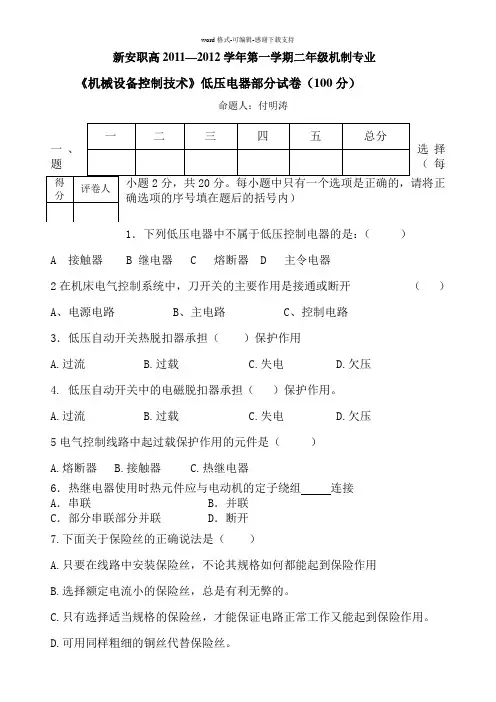

新安职高2011—2012学年第一学期二年级机制专业《机械设备控制技术》低压电器部分试卷（100分）命题人：付明涛选择（每1．下列低压电器中不属于低压控制电器的是：（）A 接触器B 继电器C 熔断器D 主令电器2在机床电气控制系统中，刀开关的主要作用是接通或断开（）A、电源电路 B、主电路 C、控制电路3．低压自动开关热脱扣器承担（）保护作用A.过流B.过载C.失电D.欠压4. 低压自动开关中的电磁脱扣器承担（）保护作用。

A.过流B.过载C.失电D.欠压5电气控制线路中起过载保护作用的元件是（）A.熔断器B.接触器C.热继电器6．热继电器使用时热元件应与电动机的定子绕组连接A．串联B．并联C．部分串联部分并联D．断开7.下面关于保险丝的正确说法是（）A.只要在线路中安装保险丝，不论其规格如何都能起到保险作用B.选择额定电流小的保险丝，总是有利无弊的。

C.只有选择适当规格的保险丝，才能保证电路正常工作又能起到保险作用。

D.可用同样粗细的铜丝代替保险丝。

8．RL7—60表示的是（）A、螺旋式熔断器B、快速熔断器C、瓷插式熔断器9．接触器线圈得电时，触点的动作顺序是：（）A、动合触点先闭合，动断触点后断开 B动断触点先断开，动合触点后闭合C、动合触点与动断触点同时动作D、难以确定10．绘制电气控制原理图时，所有电路元件的图形符号均按（）A．电器已接通电源或没有受外力作用时的状态绘制B．电器未接通电源或受外力作用时的状态绘制C．电器已接通电源或受外力作用时的状态绘制D．电器未接通电源或没有受外力作用时的状态绘制二、判断题（每小题2分，共20分。

正确的，在题后括号内打“√”，错误的打“×”）1、（）接触器按用途属于低压控制电器。

2、（）铁壳开关的额定电流可选择电动机额定电流的3倍3、（）自动开关的热脱扣器在电路中起过载保护。

4、（）当线圈通电时处在相互脱开状态的触点中动合触点。

5、（）控制按钮是一种手动操作接通或分断主电路和控制电路的主令电器。

一种实现按压手感的按键开关[实用新型专利]

一种实现按压手感的按键开关[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821121054.3(22)申请日 2018.07.13(73)专利权人 东莞市凯华电子有限公司地址 523000 广东省东莞市塘厦镇林村林东二路1A号(72)发明人 吴福喜　胡远锋　(51)Int.Cl.H01H 13/02(2006.01)(54)实用新型名称一种实现按压手感的按键开关(57)摘要本实用新型公开了一种实现按压手感的按键开关，包括一基座、及设置于基座上方的一盖子，该盖子与基座相结合形成一容置腔，在该容置腔内设置有一导芯，还包括设置于导芯侧边的一手感弹性件，其中，在该导芯靠近手感弹性件的一侧边上凸设有至少一按压凸起。

本实用新型提供的实现按压手感的按键开关，在按压导芯上下移动的过程中，能产生良好的手感，提高用户体验。

权利要求书1页 说明书4页 附图5页CN 209071185 U 2019.07.05C N 209071185U1.一种实现按压手感的按键开关，包括一基座、及设置于基座上方的一盖子，该盖子与基座相结合形成一容置腔，在该容置腔内设置有一导芯，其特征在于，还包括设置于导芯侧边的一手感弹性件，其中，在该导芯靠近手感弹性件的一侧边上凸设有至少一按压凸起。

2.根据权利要求1所述的实现按压手感的按键开关，其特征在于，所述手感弹性件为扭簧件。

3.根据权利要求2所述的实现按压手感的按键开关，其特征在于，所述扭簧件由至少一单边扭簧组成，所述导芯侧边上的按压凸起与单边扭簧一一对应。

4.根据权利要求3所述的实现按压手感的按键开关，其特征在于，所述单边扭簧包括一螺旋簧体、由螺旋簧体一端延伸出的一延伸臂、及由螺旋簧体另一端延伸出的一嵌入安装臂，其中，在该延伸臂上具有向按压凸起方向弯折凸出的一按压接触部。

5.根据权利要求4所述的实现按压手感的按键开关，其特征在于，所述扭簧件由至少两个单边扭簧组成。

一种按键智能设定光电开关[实用新型专利]

一种按键智能设定光电开关[实用新型专利]

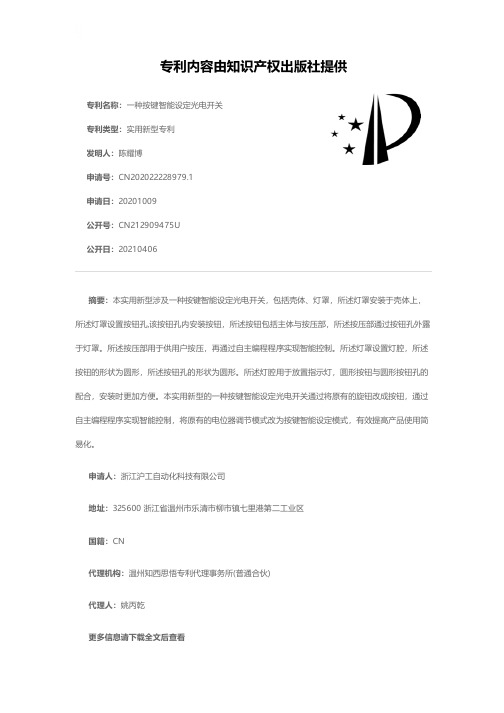

专利名称：一种按键智能设定光电开关专利类型：实用新型专利
发明人：陈耀博
申请号：CN202022228979.1
申请日：20201009
公开号：CN212909475U
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种按键智能设定光电开关，包括壳体、灯罩，所述灯罩安装于壳体上，所述灯罩设置按钮孔,该按钮孔内安装按钮，所述按钮包括主体与按压部，所述按压部通过按钮孔外露于灯罩。

所述按压部用于供用户按压，再通过自主编程程序实现智能控制。

所述灯罩设置灯腔，所述按钮的形状为圆形，所述按钮孔的形状为圆形。

所述灯腔用于放置指示灯，圆形按钮与圆形按钮孔的配合，安装时更加方便。

本实用新型的一种按键智能设定光电开关通过将原有的旋钮改成按钮，通过自主编程程序实现智能控制，将原有的电位器调节模式改为按键智能设定模式，有效提高产品使用简易化。

申请人：浙江沪工自动化科技有限公司
地址：325600 浙江省温州市乐清市柳市镇七里港第二工业区
国籍：CN
代理机构：温州知西思悟专利代理事务所(普通合伙)
代理人：姚丙乾
更多信息请下载全文后查看。

常用低压电器 认识电气控制2020

常用低压电器 认识电气控制2020
所有用电的器具）分为: 高压电器和低压电器。
低压电器一般是指工作在交流1200V或直流1500V及以 下电路中的电器。
在大多数用电行业及人们的日常生活中一般都使 用低压设备，采用低压供电。因此低压电器的应用十 分广泛，直接影响低压供电系统和控制系统的质量。 项目一主要介绍用于电力拖动及控制系统领域中的常 用低压电器。
作等
Date: 2020/3/3
Page: 4
低压电器的分类
按动作方式不同:
自动电器
包括：接触器 继电器
手动电器
包括：按钮 刀开关
用途：用于依靠电器 自身参数的变化而自 动完成动作或状态变
化的场合
用途：用于依靠人 工直接操作完成动
作切换的场合
Date: 2020/3/3
Page: 5
刀开关：
Date: 2020/3/3
Page: 6
铁壳开关：
Date: 2020/3/3
Page: 7
转换开关：
Date: 2020/3/3
Page: 8
按钮：
Date: 2020/3/3
Page: 9
空气断路器：
Date: 2020/3/3
Page: 10
接触器：
Date: 2020/3/3
Page: 11
继电器：
空气阻尼时间继电器
Date: 2020/3/3
Page: 3
低压电器的分类
按用途和控制对象不同可分为:
低压配电电器
包括：刀开关、转换开关、 熔断器、空气断路器
用途：主要用于配电 系统中，实现电能的 输入、分配及用电设
备保护等
低压控制电器
包括：接触器、继 电器、主令电器
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

复合按钮
Date: 2020/8/2
Page: 14
分类：
按钮开关
按静态时触头分合情况
1
2
常闭按钮 （停止按钮） 符号：
SB
3
4
常开按钮
（动合按钮）
SB
Date: 2020/8/2
Page: 15
1
2
3
4
复合按钮
SB
Date: 2020/8/2
2020/8/2 Page: 16
动作过程
按钮开关
L1 L2 L3
FU2
FR
Q
FU1
SB2
SB3 SB1 KM
KM
FR
M 3～
主电路
Date: 2020/8/2
Page: 3
KM
控制电路
主令电器：
❖ 分类：按钮 万能转换开关 主令控制器 行程开关 接近开关 选择开关 足踏开关
Date: 2020/8/2
Page: 4
主令电器：
Date: 2020/8/2
按钮
Page: 5
主令电器：
万能转换开关
Date: 2020/8/2
Page: 6
主令电器：
Date: 2020/8/2
主令控制器
Page: 7
主令电器：
Date: 2020/8/2
行程开关
Page: 8
主令电器：
Date: 2020/8/2
接近开关
Page: 9
主令电器：
Date: 2020/8/2
Page: 12
静触点 动断触点
2. 动合按钮（启动按钮）
➢结构 ➢工作过程 ➢作用 通常用来接通控制电路。 ➢电路符号
SB
常开(动合)按钮
Date: 2020/8/2
Page: 13
动合触点 静触点
3. 复合按钮
➢工作过程 ➢作用 动断按钮断开一个电路， 动合按钮接通另一个电路。下时， 触头接通。
手指松开后，在复位弹簧作用下触头又返回原位断开。它 常用作启动按钮。
动断按钮： 手指未按下时，触头是闭合的；当手指按下时， 触头被
断开。手指松开后，在复位弹簧作用下触头又返回原位 闭合。它常用作停止按钮。
复合按钮： 将动合按钮和动断按钮组合为一体。当手指按下时，其
机械设备控制技术多媒体课件
按钮
主讲人：付明涛
2017年2月21日
Date: 2020/8/2
Page: 1
按钮又称按钮开关，通常用来接通和断开控制电路，它是电 力拖动中一种发出指令的低压电器。
Date: 2020/8/2
Page: 2
按钮是一种最常用的 主令电器
主令电器用于控制电路中，以开关接点的通断形式来发布控制命令， 使控制电路执行对应的控制任务。
在电路中分别起到什么作用？ 2.叙述按钮的组成。
3.画出按钮开关的符号。
Date: 2020/8/2
Page: 19
动断触头先断开，然后动合触头再闭合；手指松开后，
在复位弹簧作用下动合触头先恢复断开，动断触头再回 复闭合。
Date: 2020/8/2
Page: 17
技能训练 2.按钮开关的接线
SB1表示绿色 按钮
SB3表示红色 按钮
1 SB3
2
SB1 3
Date: 2020/8/2
Page: 18
巩固练习 1. 按钮开关根据结构不同可以分为哪几类？
足踏开关
Page: 10
按钮的结构示意图
桥式动触点 动断触点 静触点
Date: 2020/8/2
按钮帽 复位弹簧 动合触点 接线柱
Page: 11
二、按钮的分类 1. 动断按钮（停止按钮）
➢结构 ➢工作过程
➢作用 通常用来断开控制电路。 ➢电路符号
SB
常闭(动断)按钮
Date: 2020/8/2
