桥梁工程标准化施工技术指南随着城市化进程的加速和交通基础设施建设的不断推进，桥梁工程作为交通运输领域的重要组成部分，其施工过程显得尤为重要。

为了提高桥梁工程施工质量和效率，制定一套完善的标准化施工技术指南势在必行。

本指南旨在规范桥梁工程施工过程中的各项技术操作，确保工程质量，提高施工效率，保障工程安全。

本文将对桥梁工程施工技术指南进行详细阐述，希望对相关从业人员有所帮助。

一、施工前准备1. 项目调查与设计评审：在进行桥梁工程施工之前，需对桥梁所在地的地质条件、交通流量、气象条件等进行充分调查，以确保施工区域的基础条件。

同时对桥梁设计方案进行评审，确保设计方案合理、施工可行。

2. 施工方案确定：根据桥梁设计方案和实际施工条件，确定合理的施工方案，包括施工工艺流程、施工组织设计、安全技术措施等内容。

3. 施工人员培训：对参与施工的施工人员进行必要的技术培训和安全教育，提高工人的技术水平和安全意识。

二、基础施工1. 基础开挖：根据设计要求进行基础开挖，注意保证开挖面的垂直度和平整度，确保基础整体稳定。

2. 桩基施工：在需要设置桩基的地段，应根据设计要求进行桩基的打桩和浇筑，保证桩基的稳定和承载能力。

3. 基础验收：在基础施工完成后，需进行基础的验收工作，确保基础符合设计要求。

三、桥梁主体施工1. 主体结构施工：包括桥梁墩柱、梁板等主体结构的施工过程，需保证结构的准确度和稳定性。

2. 钢结构施工：针对需要设置钢结构的桥梁部分，应严格按照设计要求进行安装和焊接工作，保证钢结构的牢固性和安全性。

3. 预应力构件施工：对于需要设置预应力构件的桥梁，应根据设计要求进行预设张拉和浇筑工作，确保构件的预应力效果达到设计要求。

四、桥面铺装与检测1. 桥面铺装：对桥面的沥青铺装和道路线标的设置需要进行严格的施工操作，保证桥面的平整度和耐久性。

2. 桥梁检测：桥梁施工完成后，需进行结构验收和安全检测，确保桥梁的使用安全性和稳定性。

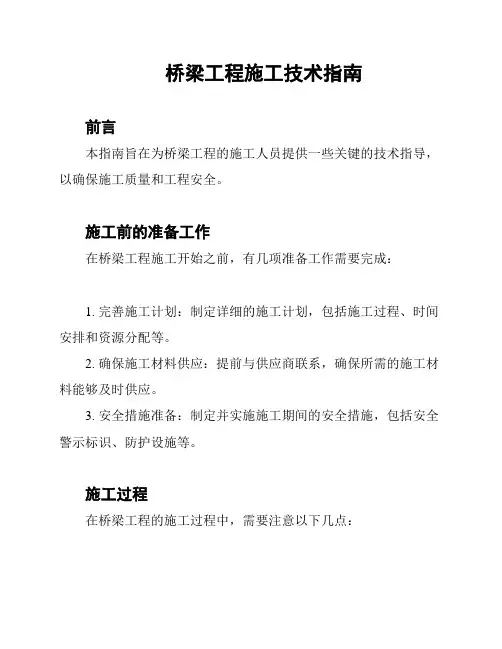

桥梁工程施工技术指南前言本指南旨在为桥梁工程的施工人员提供一些关键的技术指导，以确保施工质量和工程安全。

施工前的准备工作在桥梁工程施工开始之前，有几项准备工作需要完成：1. 完善施工计划：制定详细的施工计划，包括施工过程、时间安排和资源分配等。

2. 确保施工材料供应：提前与供应商联系，确保所需的施工材料能够及时供应。

3. 安全措施准备：制定并实施施工期间的安全措施，包括安全警示标识、防护设施等。

施工过程在桥梁工程的施工过程中，需要注意以下几点：1. 地基处理：在进行桥梁的地基处理时，需要确保地基的稳定性和承载能力，采用适当的地基处理方法。

2. 桥墩施工：桥墩是桥梁的支撑结构，施工时要注意墩柱的准确测量和精确定位。

3. 梁段安装：梁段是桥梁的承载部分，安装时要确保梁段的水平、垂直和位置准确。

4. 桥面铺装：桥面是供车辆通行的部分，铺装时需要选择适当的材料和施工方法，确保桥面的平整度和耐久性。

施工质量控制为确保桥梁工程施工质量，需要进行严格的质量控制：1. 建立质量控制体系：制定质量控制方案，明确各项质量要求和检测标准。

2. 进行质量检测：对施工过程中的关键节点和关键部位进行质量检测，及时发现和纠正问题。

3. 外观鉴定：对已完工的桥梁进行外观鉴定，确保施工质量符合要求。

工程安全管理在桥梁工程施工的过程中，安全管理是至关重要的：1. 严格遵守安全规范：施工人员必须遵守各项安全规范和操作规程，确保工程安全。

2. 加强现场管理：建立安全监控机制，加强对施工人员的安全培训和管理。

3. 应急准备：制定应急预案，预防和应对施工现场的各类安全事故。

总结本文档提供了一份桥梁工程施工技术指南，介绍了施工前的准备工作、施工过程的注意事项、施工质量控制和工程安全管理等内容。

希望施工人员能够根据本指南的指导，做好桥梁工程的施工工作，保障工程质量和安全。

桥梁工程标准化施工技术指南
桥梁工程标准化施工技术指南是指导桥梁工程施工的技术规范和标准，其主要目的是确保桥梁工程的质量、安全和耐久性。

以下是一些关键的标准化施工技术指南：
1. 设计与规划：在施工前，进行详细的设计和规划，包括桥梁的结构设计、施工方案、材料选择等。

2. 基础施工：确保基础的牢固和稳定，包括地基处理、桩基施工、基础混凝土浇筑等。

3. 上部结构施工：按照设计要求进行上部结构的施工，包括钢结构安装、混凝土浇筑、预应力施工等。

4. 质量控制：实施严格的质量控制措施，包括材料检验、施工过程监督、质量检测等。

5. 安全管理：确保施工过程中的安全，包括设立安全标志、使用个人防护设备、进行安全培训等。

6. 环境保护：采取措施减少施工对环境的影响，包括控制噪音、粉尘、废水排放等。

7. 施工进度控制：制定合理的施工进度计划，并严格按照计划进行施工，确保工程按时完成。

通过遵循这些标准化施工技术指南，可以提高桥梁工程的质量和安全性，降低施工风险，同时也有助于提高施工效率和降低成本。

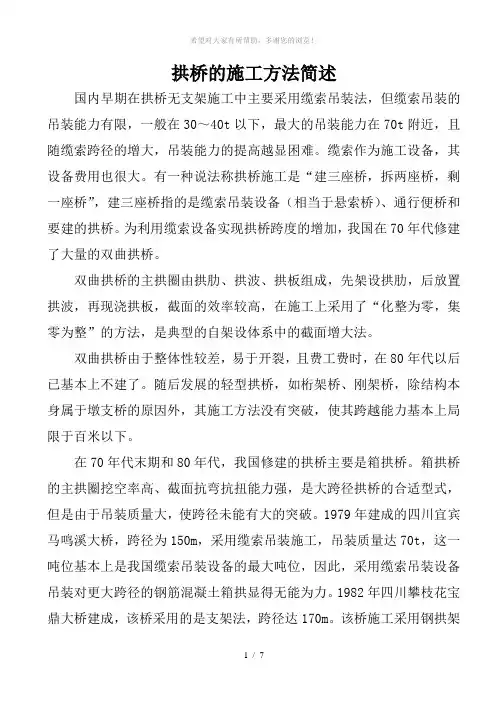

拱桥的施工方法简述国内早期在拱桥无支架施工中主要采用缆索吊装法，但缆索吊装的吊装能力有限，一般在30～40t以下，最大的吊装能力在70t附近，且随缆索跨径的增大，吊装能力的提高越显困难。

缆索作为施工设备，其设备费用也很大。

有一种说法称拱桥施工是“建三座桥，拆两座桥，剩一座桥”，建三座桥指的是缆索吊装设备（相当于悬索桥）、通行便桥和要建的拱桥。

为利用缆索设备实现拱桥跨度的增加，我国在70年代修建了大量的双曲拱桥。

双曲拱桥的主拱圈由拱肋、拱波、拱板组成，先架设拱肋，后放置拱波，再现浇拱板，截面的效率较高，在施工上采用了“化整为零，集零为整”的方法，是典型的自架设体系中的截面增大法。

双曲拱桥由于整体性较差，易于开裂，且费工费时，在80年代以后已基本上不建了。

随后发展的轻型拱桥，如桁架桥、刚架桥，除结构本身属于墩支桥的原因外，其施工方法没有突破，使其跨越能力基本上局限于百米以下。

在70年代末期和80年代，我国修建的拱桥主要是箱拱桥。

箱拱桥的主拱圈挖空率高、截面抗弯抗扭能力强，是大跨径拱桥的合适型式，但是由于吊装质量大，使跨径未能有大的突破。

1979年建成的四川宜宾马鸣溪大桥，跨径为150m，采用缆索吊装施工，吊装质量达70t，这一吨位基本上是我国缆索吊装设备的最大吨位，因此，采用缆索吊装设备吊装对更大跨径的钢筋混凝土箱拱显得无能为力。

1982年四川攀枝花宝鼎大桥建成，该桥采用的是支架法，跨径达170m。

该桥施工采用钢拱架上分环浇筑拱圈混凝土，下环与拱架共同作用承担后续浇筑的上层拱圈荷载，因此，其拱架属于半刚性拱架，其施工方法已体现了自架设方法的思想。

1980年建成的四川涪陵乌江大桥，采用我国首创的平面转体施工工法，使跨径跃上200m大关。

平转法的应用无疑为拱桥无支架施工开辟了新的道路，为拱桥的发展注入新的活力。

但转体施工法不属于自架设方法，当跨径增大以后，转体质量很大，转体施工工艺复杂，转盘圬工量大，因此也无法实现更大跨径的突破。

目录1总则 (1)2施工准备 (2)2.1 一般要求 (2)2.2 施工准备的具体规定 (2)3施工测量 (6)3.1 一般要求 (6)3.2 平面控制 (6)3.3 高程控制 (7)3.4 沉降观测 (8)3.5 质量控制要点和监理要点 (9)4通用技术 (11)4.1 钢筋工程 (11)4.2 模板工程 (15)4.3 混凝土工程 (18)5基础工程 (21)5.1 一般要求 (21)5.2 施工工序 (21)5.3 施工要点 (22)5.4 质量控制要点 (23)6主体工程 (24)6.1 一般要求 (24)6.2 施工工序 (24)6.3 钢筋、模板、混凝土 (25)6.4 砌体工程 (25)6.5 钢结构相关工程 (27)7装饰装修工程 (30)7.1 一般要求 (30)7.3 吊顶工程 (33)7.4 内墙面砖工程 (35)7.5 室内涂料工程 (36)7.6 地面铺地板砖工程 (38)7.7 门窗工程 (38)8防水工程 (40)8.1 一般要求 (40)8.2 施工工序 (40)8.3 施工要点 (40)8.4 质量控制要点 (42)9保温工程 (43)9.1 一般要求 (43)9.2 施工工序 (43)9.3 施工要点 (43)9.4 质量控制要点 (50)10安装工程 (51)10.1 给水系统安装 (51)10.2 排水系统安装 (53)10.3 消防系统安装 (55)10.4 通风排烟系统安装 (59)10.5 空调系统安装 (61)10.6 防雷及接地系统安装 (63)10.7 动力系统安装 (63)10.8 照明系统安装 (66)10.9弱电系统安装 (69)11室外工程 (71)11.1 一般要求 (71)11.2 施工内容 (71)11.3 施工要点 (71)12冬雨季施工 (75)12.1 雨季施工 (75)12.2 雨季施工质量控制 (75)12.3 冬季施工 (78)12.4 冬季施工质量控制 (79)13检验和试验 (83)13.1 材料、半成品进货检验与试验 (83)13.2 过程检验和试验 (83)13.3 最终检验与试验 (84)13.4 见证取样 (85)14安全生产、文明施工及环境保护 (87)14.1 安全生产组织机构 (87)14.2 安全生产职责 (87)14.3 安全防护措施 (88)14.4 文明施工 (106)14.5 环境保护 (106)15分部分项分阶段验收及工程验收及交付 (108)15.1 总则 (108)15.2 工作程序 (108)15.3 工程交工验收 (109)15.4 工程交付 (110)附录A：机械设备日常管理 (111)附录B：检验试验项目、内容 (112)附录C：工程质量通病的预防措施及方案 (114)1 总则1 总则1.0.1为规范高速公路房建工程施工，提高管理水平，确保各工序依据施工图、施工规范施工到位，克服质量通病，保证工程质量，确保施工安全，倡导文明施工，特编制本技术指南。

江苏省高速公路标准化系列指南江苏省高速公路施工标准化指南（桥梁）江苏省交通工程建设局前言自“八五”以来，江苏省高速公路建设迅速发展，取得了令人瞩目的成绩，高速公路通车里程突破4000公里，建设管理水平显著提高，达到了全国领先的水平。

“十二五”期间，江苏省高速公路建设任务依然十分繁重，质量和安全管理要求更加严格，为了提升高速公路工程建设的科学管理水平，根据交通运输部关于开展施工标准化活动，推行现代工程管理的工作要求，在江苏省交通运输厅的领导下，江苏省交通工程建设局组织编写了《江苏省高速公路施工标准化指南》，指南由工地建设、路基、路面、桥梁、软基处理和绿化六个分册组成。

本指南在现行桥工程设计、施工、验收等相关标准、规范基础上，汲收了江苏省高速公路桥梁施工管理成功经验，借鉴了其他省区高速公路桥梁施工管理的科学方法，着重从工序、技术、工艺和管理的角度，对现行标准、规范作了进一步的补充，并针对常见的质量通病，对桥梁工程的施工工艺和管理提出了要求。

本指南可供建设管理单位、监理单位和施工单位使用。

由于编制时间仓促，指南难免会出现差错，各有关单位和从业人员在使用本指南时，如发现问题或欲提出改进意见，请函告江苏省交通工程建设局（地址：南京市石鼓路69号，邮编：210004）。

主编单位：江苏省交通工程建设局参编单位：江苏省交通工程集团有限公司编审人员：何平、赵亻黾、黄健、缪玉玲、韩以谦编写人员：傅玉罗、田培霞、丁玉春、夏夫余、陈功、刘朝晖、刘世同、邓飞宇目录1总则 (1)1.1 目的及适用范围 (1)1.2 编制依据 (1)1.3 主要内容 (1)2 施工准备 (2)2.1 一般规定 (2)2.2 技术准备 (2)2.3 机具准备 (3)2.4 材料准备 (4)2.5 作业条件 (4)3 桥梁基础 (6)3.1 回旋钻孔灌注桩 (6)3.2 冲击成孔灌注桩 (12)3.3 旋挖钻孔灌注桩 (13)3.4 明挖基础 (14)3.5 承台 (16)4 下部结构 (18)4.1 墩柱 (18)4.2 盖梁 (20)4.3 桥台 (21)5上部结构 (23)5.1 预制后张法梁 (23)5.2 预制先张法梁 (30)5.3 预制梁安装 (32)5.4 支架式现浇 (35)5.5 悬臂式现浇 (39)6桥梁附属 (45)6.1 垫石及支座安装 (45)6.2 桥面铺装 (47)6.3 护栏 (50)6.4 伸缩缝 (52)6.5 搭板和锥坡 (54)参考文献 (56)1 总则1.1 目的及适用范围1.1.1 为规范高速公路桥梁工程施工过程管理，保证施工质量,减少质量通病，促进施工安全文明，编制本指南。

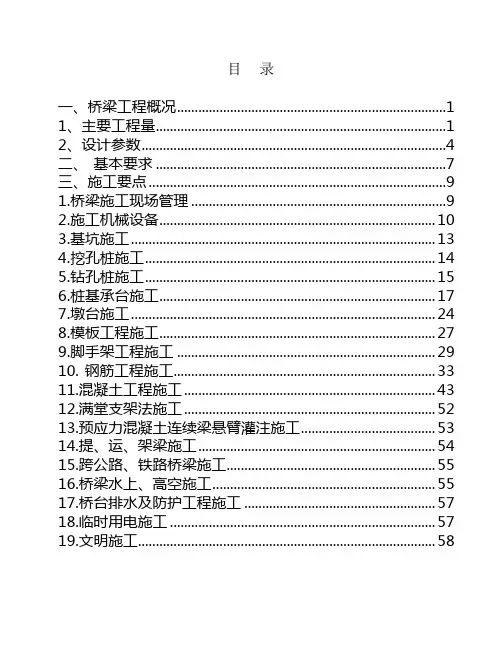

目录一、桥梁工程概况 (1)1、主要工程量 (1)2、设计参数 (4)二、基本要求 (7)三、施工要点 (9)1.桥梁施工现场管理 (9)2.施工机械设备 (10)3.基坑施工 (13)4.挖孔桩施工 (14)5.钻孔桩施工 (15)6.桩基承台施工 (17)7.墩台施工 (24)8.模板工程施工 (27)9.脚手架工程施工 (28)10.钢筋工程施工 (33)11.混凝土工程施工 (43)12.满堂支架法施工 (53)13.预应力混凝土连续梁悬臂灌注施工 (53)14.提、运、架梁施工 (54)15.跨公路、铁路桥梁施工 (55)16.桥梁水上、高空施工 (56)17.桥台排水及防护工程施工 (57)18.临时用电施工 (57)19.文明施工 (59)桥梁工程标准化施工手册一、桥梁工程概况1、主要工程量本标段共新建桥梁43座，计24.12km，占线路总长的31%；其中特殊结构桥11.62km/9座，一般特大桥5.728km/6座，一般大桥6.7km /24座；一般中桥0.11km/1座,框架桥3座计859.4m2。
