STM32 16位定时器对正交编码器计数的方法(附检测输入脉冲的方法)发布时间：2009-10-04 14:29:11今天决定在END开博，之前没有工作记录的习惯，从今天起在这里记录下自己工作时的点滴经验，以供日后参考以及与网络朋友交流。

第一篇文章先简要描述下STM32 定时器对正交编码器进行计数控制的方法。

如图，STM32的每个TIMER都有正交编码器输入接口，TI1,TI2经过输入滤波，边沿检测产生TI1FP1，TI2FP2接到编码器模块，通过配置编码器的工作模式，即可以对编码器进行正向/反向计数。

如下图，编码器使用了A，B两相信号，但是我只需要对TI1信号进行计数(第一行)，我也是刚发现了这个错误，原来对两个信号都计数，导致码盘转一周得到不止100个脉冲(100线的光电码盘)。

通过STM32的编码器模块比较两想的电平信号就可以很容易地计算出编码器的运行情况了。

下面是我调试OK的代码：void Encoder_Configration(void){GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_ICInitTypeDef TIM_ICInitStructure;//PC6 A相PC7 B相GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOC,&GPIO_InitStructure);/* Enable the TIM3 Update Interrupt *//*NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQChannel;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = TIMx_PRE_EMPTION_PRI ORITY;NVIC_InitStructure.NVIC_IRQChannelSubPriority = TIMx_SUB_PRIORITY;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);*//* Timer configuration in Encoder mode */TIM_TimeBaseStructure.TIM_Prescaler = 0x0; // No prescalingTIM_TimeBaseStructure.TIM_Period = 10000;TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM8, &TIM_TimeBaseStructure);TIM_EncoderInterfaceConfig(TIM8, TIM_EncoderMode_TI12,TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);TIM_ICStructInit(&TIM_ICInitStructure);TIM_ICInitStructure.TIM_ICFilter = 6;//ICx_FILTER;TIM_ICInit(TIM8, &TIM_ICInitStructure);// Clear all pending interruptsTIM_ClearFlag(TIM8, TIM_FLAG_Update);TIM_ITConfig(TIM8, TIM_IT_Update, ENABLE);//Reset counterTIM2->CNT = 0;TIM_Cmd(TIM8, ENABLE);}n_Counter = TIM_GetCounter(TIM8);Diled_Disp_Num((float)n_Counter);另外一个值得注意的问题是，STM32 的定时器是16位的，意思是只能计数到65535，有两种方法，一是采用链式的方式用两个定时器将16位扩展为32位，还有一种简单的方法就是开启定时器的溢出中断，每中断一次就代表编码器运转了特定的角度。

STM32 16位定时器对正交编码器计数的方法(附检测输入脉冲的方法)发布时间：2009-10-04 14:29:11今天决定在END开博，之前没有工作记录的习惯，从今天起在这里记录下自己工作时的点滴经验，以供日后参考以及与网络朋友交流。

第一篇文章先简要描述下STM32 定时器对正交编码器进行计数控制的方法。

如图，STM32的每个TIMER都有正交编码器输入接口，TI1,TI2经过输入滤波，边沿检测产生TI1FP1，TI2FP2接到编码器模块，通过配置编码器的工作模式，即可以对编码器进行正向/反向计数。

如下图，编码器使用了A，B两相信号，但是我只需要对TI1信号进行计数(第一行)，我也是刚发现了这个错误，原来对两个信号都计数，导致码盘转一周得到不止100个脉冲(100线的光电码盘)。

通过STM32的编码器模块比较两想的电平信号就可以很容易地计算出编码器的运行情况了。

下面是我调试OK的代码：void Encoder_Configration(void){GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_ICInitTypeDef TIM_ICInitStructure;//PC6 A相PC7 B相GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOC,&GPIO_InitStructure);/* Enable the TIM3 Update Interrupt *//*NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQChannel;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = TIMx_PRE_EMPTION_PRI ORITY;NVIC_InitStructure.NVIC_IRQChannelSubPriority = TIMx_SUB_PRIORITY;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);*//* Timer configuration in Encoder mode */TIM_TimeBaseStructure.TIM_Prescaler = 0x0; // No prescalingTIM_TimeBaseStructure.TIM_Period = 10000;TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM8, &TIM_TimeBaseStructure);TIM_EncoderInterfaceConfig(TIM8, TIM_EncoderMode_TI12,TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);TIM_ICStructInit(&TIM_ICInitStructure);TIM_ICInitStructure.TIM_ICFilter = 6;//ICx_FILTER;TIM_ICInit(TIM8, &TIM_ICInitStructure);// Clear all pending interruptsTIM_ClearFlag(TIM8, TIM_FLAG_Update);TIM_ITConfig(TIM8, TIM_IT_Update, ENABLE);//Reset counterTIM2->CNT = 0;TIM_Cmd(TIM8, ENABLE);}n_Counter = TIM_GetCounter(TIM8);Diled_Disp_Num((float)n_Counter);另外一个值得注意的问题是，STM32 的定时器是16位的，意思是只能计数到65535，有两种方法，一是采用链式的方式用两个定时器将16位扩展为32位，还有一种简单的方法就是开启定时器的溢出中断，每中断一次就代表编码器运转了特定的角度。

ec11stm32例程EC11STM32是一种旋转编码器，常用于嵌入式系统中，可以用来获取旋转方向和计算旋转角度。

在STM32开发板上使用EC11STM32，需要进行相应的配置和编程。

本文将介绍EC11STM32的原理、使用方法以及编程实例。

EC11STM32工作原理：EC11STM32包含一个旋转编码器和一个按钮开关。

旋转编码器由两个光电传感器、一个LED和一个编码盘组成。

编码盘上有很多小刻度，每当旋转编码器旋转一格，编码盘上的刻度就会遮挡或透过光电传感器，从而产生一个脉冲信号。

根据脉冲信号的变化，我们可以判断旋转的方向和计算旋转的角度。

EC11STM32的使用方法：在STM32开发板上使用EC11STM32，首先需要将EC11STM32连接到正确的GPIO引脚上。

然后，我们可以通过读取GPIO引脚的状态来获取旋转和按下按钮的信息。

对于旋转编码器，我们可以使用两个引脚来获取旋转方向和计数。

对于按钮开关，我们可以使用一个引脚来获取按下和释放的状态。

编程实例：下面是一个使用EC11STM32的简单编程实例，用于获取旋转方向和计算旋转角度：```c#include "stm32f10x.h"#define CLK_GPIO GPIOA#define DT_GPIO GPIOB#define BTN_GPIO GPIOC#define CLK_PIN GPIO_Pin_0#define DT_PIN GPIO_Pin_1#define BTN_PIN GPIO_Pin_13int main(void){GPIO_InitTypeDef GPIO_InitStructure;//初始化时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC, ENABLE);//配置CLK引脚为输入GPIO_InitStructure.GPIO_Pin = CLK_PIN;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(CLK_GPIO, &GPIO_InitStructure);//配置DT引脚为输入GPIO_InitStructure.GPIO_Pin = DT_PIN;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(DT_GPIO, &GPIO_InitStructure);//配置BTN引脚为输入GPIO_InitStructure.GPIO_Pin = BTN_PIN;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(BTN_GPIO, &GPIO_InitStructure);int count = 0;int last_state = 0;int curr_state = 0;while (1){//读取CLK和DT引脚的状态last_state = curr_state;curr_state = GPIO_ReadInputDataBit(CLK_GPIO, CLK_PIN) << 1 | GPIO_ReadInputDataBit(DT_GPIO, DT_PIN);if (last_state != curr_state){//根据旋转方向增加或减少计数if ((last_state == 0b00 && curr_state == 0b01) || (last_state == 0b11 && curr_state == 0b10))count++;else if ((last_state == 0b01 && curr_state == 0b00) || (last_state == 0b10 && curr_state == 0b11))count--;//打印计数值printf("Count: %d\n", count);}//检测按钮是否按下if (GPIO_ReadInputDataBit(BTN_GPIO, BTN_PIN) == 0){//按钮按下时执行的操作printf("Button pressed\n");}}}```通过上述代码，我们可以实现读取EC11STM32的旋转和按钮信息，并进行相应的操作。

stm32差分编码器编程实例
当使用 STM32 微控制器编程时，可以通过外部差分编码器来实现位置或速度的测量。

下面是一个简单的 STM32 差分编码器编程实例，以帮助您了解如何进行编程：
1. 首先，确保您已经正确连接了差分编码器到 STM32 微控制器的外部引脚。

通常，差分编码器会有两个输出信号通道（通常称为 A 和 B 通道），以及一个用于指示方向的 Z 通道。

2. 在 STM32 的开发环境中，创建一个新的工程，并选择适当的 STM32 型号。

3. 在工程中，将差分编码器的 A 和 B 通道连接到 STM32 的两个外部中断引脚（例如 EXTI0 和 EXTI1）。

4. 在工程中，将差分编码器的 Z 通道连接到 STM32 的另一个外部中断引脚（例如 EXTI2）。

5. 在代码中，启用外部中断功能，并配置外部中断触发方式为上升沿或下降沿触发。

6. 在外部中断的中断处理函数中，编写代码来处理差分编码器的输出信号变化。

根据差分编码器的工作原理，每当 A 或 B 通道的信号变化时，都会触发外部中断。

您可以在中断处理函数中根据A 和 B 通道的状态变化来判断编码器的旋转方向，并相应地更新位置或速度的计数器。

7. 如果需要使用 Z 通道来确定编码器的起始位置，您可以在Z 通道的中断处理函数中重置位置或速度的计数器。

8. 在主程序中，您可以使用位置或速度的计数器值来执行相应的操作，例如控制电机或执行其他任务。

需要注意的是，具体的差分编码器编程实例可能会根据使用的STM32 型号和开发环境有所不同。

因此，您可以参考 STM32 的官方文档和相关的编程手册来获取更详细的信息和示例代码。

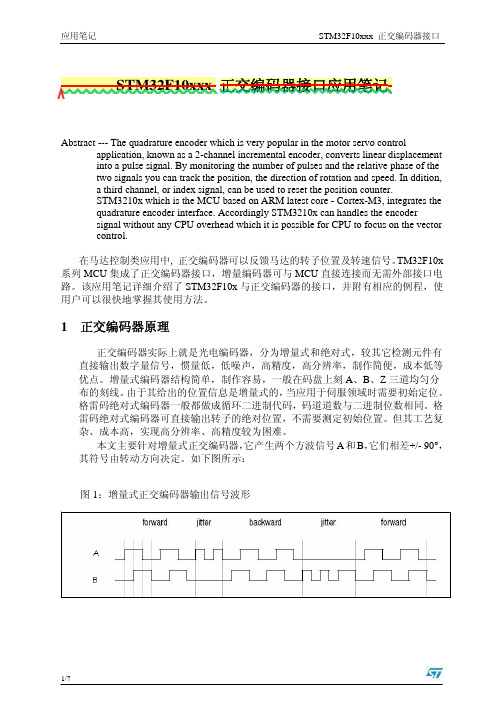

Abstract --- The quadrature encoder which is very popular in the motor servo control application, known as a 2-channel incremental encoder, converts linear displacementinto a pulse signal. By monitoring the number of pulses and the relative phase of thetwo signals you can track the position, the direction of rotation and speed. In ddition,a third channel, or index signal, can be used to reset the position counter.STM3210x which is the MCU based on ARM latest core - Cortex-M3, integrates thequadrature encoder interface. Accordingly STM3210x can handles the encodersignal without any CPU overhead which it is possible for CPU to focus on the vectorcontrol.在马达控制类应用中, 正交编码器可以反馈马达的转子位置及转速信号。
