DB44/592-2009（在用点燃式发动机汽车排气污染物排放限值及测量方法（稳态工况
法））汽油车排气污染物排放限值
在用点燃式发动机轻型汽车的排气污染物检测使用稳态工况法（ASM），对无法进行ASM工况检测的汽车，可以使用双怠速法进行排气检测，双怠速法的限值及测量方法按GB 18285-2005的规定执行。
第Ⅰ类限值适用于2000年7月1日以前登记注册并取得号牌的第一类轻型汽车，以及2001年10月1日以前登记注册并取得号牌的第二类轻型汽车；第Ⅱ类限值适用于2000年7月1日以后且于2008年6月30日以前登记注册并取得号牌的第一类轻型汽车，以及2001年10月1日以后且于2008年6月30日以前登记注册并取得号牌的第二类轻型汽车；第Ⅲ类限值适用于2008年7月1日以后登记注册并取得号牌的轻型汽车。
稳态工况（ASM）排气污染物排放限值
Ⅰ类限值
Ⅱ类限值
Ⅲ类限值
DB44/593—2009（在用压燃式发动机汽车排气烟度排放限值及测量方法(加载减速工况
法)）柴油车烟度限值
在用柴油车辆在100%VelMaxHP 、90%VelMaxHP 、80%VelMaxHP3个工况点测量得到的任何一个光吸收系数
k(或烟度值)，限值按下表 。
加载减速法排放限值。
汽油车排气污染物排放限值及测量方法（稳态工况法）一、测量规程1.车辆准备1.1根据需要在发动机上安装冷却水和润滑油测温计等测试仪器。
1.2应关闭空调、暖风等附属装备。
装备牵引力控制装置的车辆应关闭牵引力控制装置。
1.3车辆预热：进行试验前，车辆各总成的热状态应符合汽车技术条件的规定，并保持稳定。
在试验前车辆的等候时间超过20min或在试验前熄火超过5min，应选以下任一种方法预热车辆：--- 车辆在无负荷状态使发动机以2500r/min转速运转4min；——车辆在测功机上按ASM5025工况运行60s。
1.4变速器的使用安装自动变速器的车辆应使用前进档进行试验。
安装手动变速器的车辆应使用二档，如果二档所能达到的最高车速低于45km/h可使用三档。
1.5车辆驱动轮应位于滚筒上，必须确保车辆横向稳定。
驱动轮胎应干燥防滑。
1.6车辆应限位良好。
对前轮驱动车辆，试验前应使驻车制动起作用。
1.7在试验工况计时过程中，车辆不允许制动。
如果车辆制动，工况起始计时应重新置零（t=0）。
2.设备准备与设置及质量保证2.1排气分析仪预热应在通电后30min内达到稳定。
在5min内未经调整，零位及HC、CO、NO 和CO2的量距读数应稳定在误差范围内。
2.2在每次开始试验前2min内，分析仪器应完成自动调零、环境空气测定和旧。
残留量的检查。
2.6测功机预热测功机每天开机或停机、转速小于25km/h超过30min，应在试验前进行自动预热。
此预热应由系统自动控制完成，如没有按规定完成预热，系统应锁定不能进行检测。
2.7载荷设定在进行每个工况试验前，测功机应根据输入的车辆参数及试验工况按附件AA的要求自动设定对车辆的加载载荷。
3.测试程序3.1车辆驱动轮位于测功机滚筒上，将分析仪取样探头插入排气管中，深度为400mm，并固定于排气管上。
对独立工作的多排气管应同时取样。
3.2ASM 5025工况车辆经预热后，加速至25km/h，测功机根据测试工况要求加载，工况计时器开始计时（t=0s），车辆保持25 km/h±1.5km/h等速5s后开始检测。
点燃式发动机汽车稳态工况法污染物测试报告一、实验目的：通过点燃式发动机汽车稳态工况法实验，测量汽车尾气中的污染物排放情况，了解汽车的排放性能。
二、实验设备和试验材料：1.点燃式发动机汽车2.排气测量仪器：包括废气分析仪和排气烟度计3.实验样品：汽车尾气三、实验过程：1.实验准备：使用废气分析仪和排气烟度计对仪器进行校准和检查，确保测量结果的准确性。
将废气分析仪和排气烟度计连接到汽车排气尾管上，保证稳定和安全。
2.开始实验：启动汽车发动机，保持发动机运行在稳态工况下。
3.测量数据：使用废气分析仪和排气烟度计对汽车尾气进行连续测量，记录关键参数包括：-污染物种类：如二氧化碳（CO2）、一氧化碳（CO）、氮氧化物（NOx）、颗粒物（PM）等；-浓度值：测量出的各个污染物的浓度值；-排放标准：根据国家和地区的排放标准，判断每个污染物的排放情况。
四、实验结果和数据分析：根据实验测得的数据，对排放情况进行评估和分析。
比较实测值与国家和地区的排放标准，判断汽车是否符合排放要求。
对于超标的污染物，分析其成因和可能影响。
五、实验结论：根据实验结果和数据分析，得出以下结论：1. 汽车尾气中的二氧化碳浓度为X ppm，符合国家和地区的排放标准；2. 汽车尾气中的一氧化碳浓度为X ppm，超过国家和地区的排放标准；3. 汽车尾气中的氮氧化物（NOx）浓度为X ppm，符合国家和地区的排放标准；4. 汽车尾气中的颗粒物（PM）浓度为X ppm，符合国家和地区的排放标准。
六、可能的改进措施：根据实验结论，对于超标的一氧化碳浓度，可以采取以下改进措施：1.对发动机进行调整和维修，确保燃烧的充分和完全，减少一氧化碳的生成；2.定期更换空气滤清器和排气管，保证排放系统的通畅性和正常运行。
七、实验的局限性：本实验只是对点燃式发动机汽车在稳态工况下的尾气排放进行了测试，未考虑其他工况和影响因素。
同时，实验结果受到实验条件和仪器精度的限制，可能存在一定的误差。
点燃式发动机汽车排气污染物排放限值及测量方法-CAL-FENGHAL-(YICAI)-Company One 1点燃式发动机汽车排气污染物排放限值及测量方法GB18285-2005前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，控制汽车污染物排放，改善环境空气质量，制定本标准。
本标准是对《汽油车怠速污染物排放标准》和GB/T3845-93《汽油车排气污染物的测量怠速法》的修订与合并。
本标准规定了点燃式发动机汽车怠速和高怠速工况排气污染物排放限值及测量方法，同时规定了稳态工况法、瞬态工况法和简易瞬态工况法等三种简易工况测量方法。
本次修订增加了高怠速工况排放限值和对过量空气系数（入）的要求。
按照有关法律规定，本标准具有强制执行的效力。
本标准由国家环境保护总局科技标准司提出。
本标准起草单位：中国环境科学研究院、交通部公路科学研究所本标准国家环境保护总局2005年5月30日批准。
本标准自2005年7月1日起实施，《汽油车怠速污染物排放标准》（）、《汽油车排气污染物的测量怠速法》（GB/T3845-93）和《在用汽车排气污染物排放限值及测量方法》（GB18285-2000）同时废止。
本标准山国家环境保护总局解释。
1范围本标准规定了点燃式发动机汽车怠速和高怠速工况下排气污染物排放限值及测量方法。
本标准也规定了点燃式发动机轻型汽车稳态工况法、瞬态工况法和简易瞬态工况法三种简易工况测量方法。
本标准适用于装用点燃式发动机的新生产和在用汽车。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 14762-2002车用点燃式发动机及装用点燃式发动机汽车排气污染物排放限值及测量方法GB轻型汽车污染物排放限值及测量方法（I ）GB轻型汽车污染物排放限值及测量方法（口）GB 17930-1999车用无铅汽油GB/T15089-2001机动车辆及挂车分类GB 5181-2001汽车排放术语和定义GB 18047车用压缩天然气GB 19159车用液化石油气HJ/T3-1993汽油机动车怠速排气监测仪技术条件3术语和定义下列术语和定义适用于本标准。
点燃式发动机在用汽车排放测试之稳态工况法众所周知，怠速法适合用于检测机械控制的传统化油器发动机汽车的排放，但不适合用于采用电子控制汽油喷射、燃油定量闭环控制技术的发动机和三效催化转化器的现代汽车。
所以，GB 18285-2005规定，在机动车保有量大、污染严重的地区也可采用简易工况法。
在用汽车排放测试的简易工况法共分三种，即瞬态工况法、简易瞬态工况法和稳态工况法。
稳态工况法稳态工况法的英文全称是“Steady State Loaded”，译为“加载稳态工况法”；英文的另一种叫法是“Acceleration Simulation Mode”，缩写成ASM，GB 18285-2005沿用了这个缩写的英文名称，中文可翻译为“加速模拟工况法”。
从“加载稳态工况法”这一名称看出，做稳态工况法试验时非但汽车应保持恒定的车速，故有“稳态”之说；同时对发动机还必须额外地施加载荷。
在试验台上对行驶中的汽车的发动机施加载荷，即施加阻力矩，只有底盘测功机的电机通过转鼓才能做得到。
所以稳态工况法必须使用底盘测功机。
那么，如何加载，加多少载荷呢？试验时先将汽车加速至某一数值，然后底盘测功机额外地根据当时车速下以某一个加速度(GB 18285-2005规定其数值为1.475m/s2)加速时发动机所输出的功率乘上一个系数作为设定功率对车辆加载，即所谓“加速模拟”。
此时发动机除了提供在该车速下恒速行驶时所消耗的功率以外，还要提供克服底盘测功机额外地对汽车施加阻力矩所需的功率。
稳态工况法的检测系统稳态工况法的检测系统由一台底盘测功机和一台带尾气分析仪的主系统组成，不需要CVS(定容采样系统)，尾气也不经稀释，见图1。
稳态工况法检测系统的特点如下：1.底盘测功机转鼓的直径比瞬态工况法小，因而价格低廉。
2.原始尾气不经稀释直接采样。
3.尾气分析仪能测定尾气中HC、CO、CO2和NOx以及O2的浓度，通常称之为“五气分析仪”。
4.尾气分析仪采用NDIR(不分光红外分析法)分析HC、CO、CO2。

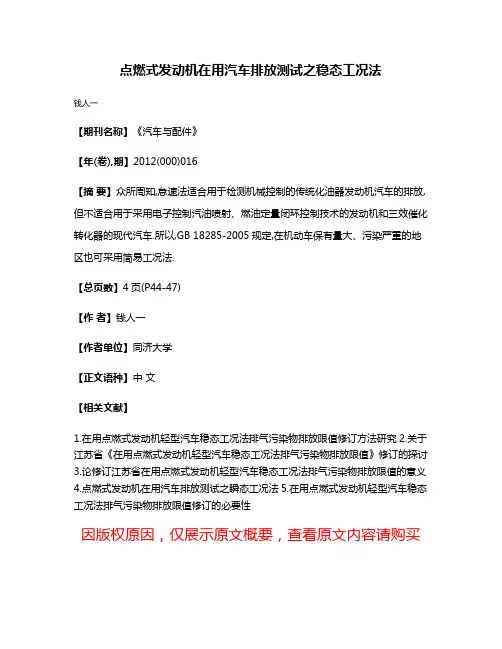

点燃式发动机在用汽车排放测试之稳态工况法
钱人一
【期刊名称】《汽车与配件》
【年(卷),期】2012(000)016
【摘要】众所周知,怠速法适合用于检测机械控制的传统化油器发动机汽车的排放,但不适合用于采用电子控制汽油喷射、燃油定量闭环控制技术的发动机和三效催化转化器的现代汽车.所以,GB 18285-2005规定,在机动车保有量大、污染严重的地区也可采用简易工况法.
【总页数】4页(P44-47)
【作者】钱人一
【作者单位】同济大学
【正文语种】中文
【相关文献】
1.在用点燃式发动机轻型汽车稳态工况法排气污染物排放限值修订方法研究
2.关于江苏省《在用点燃式发动机轻型汽车稳态工况法排气污染物排放限值》修订的探讨
3.论修订江苏省在用点燃式发动机轻型汽车稳态工况法排气污染物排放限值的意义
4.点燃式发动机在用汽车排放测试之瞬态工况法
5.在用点燃式发动机轻型汽车稳态工况法排气污染物排放限值修订的必要性
因版权原因，仅展示原文概要，查看原文内容请购买。
点燃式发动机汽车排气污染物排放限值及测量方法GB18285-2005前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，控制汽车污染物排放，改善环境空气质量，制定本标准。
本标准是对GBl4761.5-93《汽油车怠速污染物排放标准》和GB/T3845-93《汽油车排气污染物的测量怠速法》的修订与合并。
本标准规定了点燃式发动机汽车怠速和高怠速工况排气污染物排放限值及测量方法，同时规定了稳态工况法、瞬态工况法和简易瞬态工况法等三种简易工况测量方法。
本次修订增加了高怠速工况排放限值和对过量空气系数（λ）的要求。
按照有关法律规定，本标准具有强制执行的效力。
本标准由国家环境保护总局科技标准司提出。
本标准起草单位：中国环境科学研究院、交通部公路科学研究所本标准国家环境保护总局2005年5月30日批准。
本标准自2005年7月1日起实施，《汽油车怠速污染物排放标准》（GBl4761.5-93）、《汽油车排气污染物的测量怠速法》（GB/T3845-93）和《在用汽车排气污染物排放限值及测量方法》（GB18285-2000）同时废止。
本标准由国家环境保护总局解释。
1 范围本标准规定了点燃式发动机汽车怠速和高怠速工况下排气污染物排放限值及测量方法。
本标准也规定了点燃式发动机轻型汽车稳态工况法、瞬态工况法和简易瞬态工况法三种简易工况测量方法。
本标准适用于装用点燃式发动机的新生产和在用汽车。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB l4762-2002 车用点燃式发动机及装用点燃式发动机汽车排气污染物排放限值及测量方法GB 18352.1-2001 轻型汽车污染物排放限值及测量方法（Ⅰ）GB l8352.2-2001 轻型汽车污染物排放限值及测量方法（Ⅱ）GB 17930-1999 车用无铅汽油GB/T15089-2001 机动车辆及挂车分类GB 5181-2001 汽车排放术语和定义GB l8047 车用压缩天然气GB l9159 车用液化石油气HJ/T3-1993 汽油机动车怠速排气监测仪技术条件3 术语和定义下列术语和定义适用于本标准。
确定点燃式发动机在用汽车简易工况法排气污染物排放限值的基本原则和方法（征求意见稿）编制说明国家环境保护总局机动车排污监控中心2005年7月1 前言2005年5月30日，国家环保总局发布了2005年第21号公告，颁布实施了国家污染物排放标准《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》（GB 18285—2005）。
该标准第8条第3款规定“简易工况法排气污染物排放限值确定的基本原则和方法由国务院有关行政主管部门另行制定”，根据这一规定，国家环保总局科技标准司向我单位下达了编制“确定点燃式发动机在用汽车简易工况法排气污染物排放限值的基本原则和方法”标准的任务。
2 标准的主要内容和适用范围本标准规定了在用汽车排放监控方案，规定了在用车监督检测工作应遵循的原则，规定了制定点燃式发动机在用汽车简易工况法排气污染物排放限值的基本原则，提出了稳态工况法、瞬态工况法和简易瞬态工况法三种简易工况法排气污染物的推荐排放限值。
本标准适用于采用简易工况法的地区或城市。
3 基本原则3.1 一般情况下，全国点燃式发动机在用汽车排放监控，采用双怠速法排气污染物排放限值及测量方法。
3.2 在机动车保有量大、空气污染严重的地区，各省级环境保护行政主管部门可根据当地的城市空气质量、车辆的保有量与增长速度、在用车污染的程度和以往年检的监控力度及效果，来确定在用汽车排放监控方案，选择双怠速法或简易工况法中的一种方法作为在用汽车排气污染物排放检测方法。
3.3 简易工况法的限值确定应遵循“新车新标准，老车老标准”的原则。
根据新车车型在进行型式核准时所达到的排放标准水平，同时考虑车辆在正常使用和维修保养情况下排放控制系统的正常劣化，来确定该车型的在用汽车排气污染物排放限值。
按照我国不同阶段实施的轻型汽车排放标准，分别制定了两套轻型汽车简易工况法排放限值，适用范围见表1：表1 标准适用车型适用本标准的车型符合新车排放标准2000年7月1日以前生产的第一类轻型汽车和2001年10月1日以前生产的第二类轻型汽车（老车标准）GB14761.1-93《轻型汽车排气污染物排放标准》对于2000年7月1日起生产的第一类轻型汽车和2001年10月1日起生产的第二类轻型汽车（新车标准）GB18352.1—2001《轻型汽车污染物排放限值及测量方法（Ⅰ）》和GB18352.2—2001《轻型汽车污染物排放限值及测量方法（Ⅱ）》3.4确定的排放限值应能有效地检测出高排放的车辆。
