(完整版)汽车发动机的进排气系统

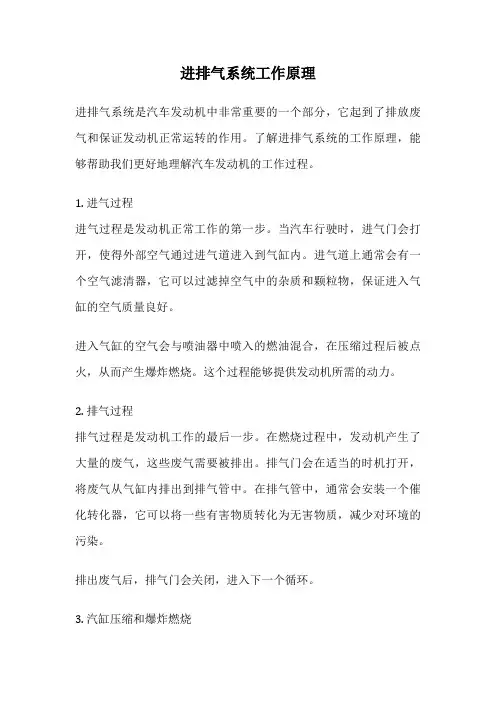

进排气系统工作原理进排气系统是汽车发动机中非常重要的一个部分，它起到了排放废气和保证发动机正常运转的作用。

了解进排气系统的工作原理，能够帮助我们更好地理解汽车发动机的工作过程。

1. 进气过程进气过程是发动机正常工作的第一步。

当汽车行驶时，进气门会打开，使得外部空气通过进气道进入到气缸内。

进气道上通常会有一个空气滤清器，它可以过滤掉空气中的杂质和颗粒物，保证进入气缸的空气质量良好。

进入气缸的空气会与喷油器中喷入的燃油混合，在压缩过程后被点火，从而产生爆炸燃烧。

这个过程能够提供发动机所需的动力。

2. 排气过程排气过程是发动机工作的最后一步。

在燃烧过程中，发动机产生了大量的废气，这些废气需要被排出。

排气门会在适当的时机打开，将废气从气缸内排出到排气管中。

在排气管中，通常会安装一个催化转化器，它可以将一些有害物质转化为无害物质，减少对环境的污染。

排出废气后，排气门会关闭，进入下一个循环。

3. 汽缸压缩和爆炸燃烧进排气系统的工作原理与发动机的压缩与爆炸燃烧过程密切相关。

在进气过程中，活塞在下行过程中打开了进气门，气缸内充满了新鲜空气和燃料。

然后，活塞开始向上运动，同时进气门关闭，形成气缸内的压缩空间。

当活塞上行到接近顶点时，点火系统会引发火花，点燃混合气体，从而产生爆炸燃烧。

爆炸燃烧产生的高温高压气体将活塞向下推动，带动曲轴旋转，从而传递动力给汽车的驱动系统。

与此同时，排气门也开始打开，将废气排出。

4. 进排气系统的其他组成部分除了进气门和排气门外，进排气系统还包括一些其他重要的组成部分。

进气管：进气管的主要作用是将外部空气引导到气缸内。

它通常具有一定的长度和弯曲，能够优化空气流动，提高进气效率。

排气管：排气管主要用于将废气从气缸内排出。

排气管的设计和长度会影响废气的流动速度和排放效果。

消声器：消声器是进排气系统中的一个重要组成部分，它能够减少发动机产生的噪音，提升驾乘舒适性。

催化转化器：催化转化器是对废气进行净化处理的设备，它能够将一些有害物质转化为无害物质，减少对环境的污染。

图解汽车发动机技术之进排气系统发动机进、排气系统的作用是供给发动机新鲜空气，并将燃烧后的废气排出。

发动机进排气系统直接影响发动机的动力性、经济性及排放性能。

01进气系统进气系统的作用是尽可能多、尽可能均匀地向各缸供给可燃混合气或新鲜空气，保证发动机连续运转。

进气系统通常由空气滤清器、节气门体和进气歧管等部件组成，如下图所示。

空气滤清器的主要作用是滤除空气中的杂质等，让洁净的空气进入气缸。

发动机大多使用干式纸滤芯空气滤清器，它由纸滤芯和滤清器外壳组成，滤清器外壳包括滤清器盖和滤清器外壳底座。

节气门体的作用是控制进入发动机的进气量。

在工作过程中空气中的部分杂质遇热会凝结在节气门体上，会造成怠速抖动，熄火等现象，所以要对节气门体进行定期清洗。

进气歧管是指节气门体之后到气缸盖进气道之前的进气管道。

进气歧管必须将空气尽可能均匀地分配到各气缸，因此进气歧管长度应尽量相等。

02排气系统车辆排气系统是指收集并且排放废气的系统，其主要由排气歧管、排气管、三元催化器、谐振器、消声器、排气尾管等部件组成。

汽车排气系统主要有以下作用：①将废气引到车尾排放，防止有害气体进入驾驶室。

②改善发动机的排放污染，减少对大气的危害。

③降低发动机排放废气的噪声。

1、排气系统的类型排气系统一般有单排气系统和双排气系统两种类型，单排气系统应用于直列式发动机和部分 V型发动机，双排气系统用于V/W型发动机。

•单排气系统直列式发动机在排气行程期间，气缸中的废气经排气门进入排气歧管，再由排气歧管进入排气管、三元催化器和消声器，最后由排气尾管排到大气中，如下图所示。

V型发动机有两个排气歧管，在大多数装配V型发动机的车辆上仍采用单排气系统，即通过一个叉形管将两个排气歧管连接到一个排气管上。

•双排气系统有些 V/W型发动机采用两个单排气系统，即每个排气歧管各自连接一个排气管、三元催化器、谐振器、消声器和排气尾管，这种布置形式称为双排气系统，如下图所示。

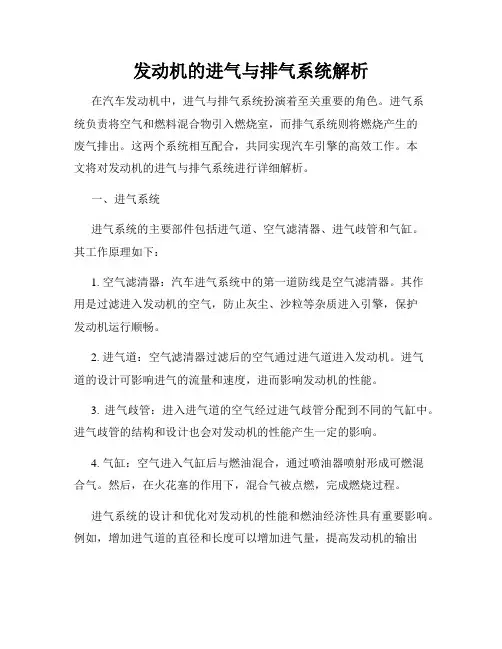

发动机的进气与排气系统解析在汽车发动机中，进气与排气系统扮演着至关重要的角色。

进气系统负责将空气和燃料混合物引入燃烧室，而排气系统则将燃烧产生的废气排出。

这两个系统相互配合，共同实现汽车引擎的高效工作。

本文将对发动机的进气与排气系统进行详细解析。

一、进气系统进气系统的主要部件包括进气道、空气滤清器、进气歧管和气缸。

其工作原理如下：1. 空气滤清器：汽车进气系统中的第一道防线是空气滤清器。

其作用是过滤进入发动机的空气，防止灰尘、沙粒等杂质进入引擎，保护发动机运行顺畅。

2. 进气道：空气滤清器过滤后的空气通过进气道进入发动机。

进气道的设计可影响进气的流量和速度，进而影响发动机的性能。

3. 进气歧管：进入进气道的空气经过进气歧管分配到不同的气缸中。

进气歧管的结构和设计也会对发动机的性能产生一定的影响。

4. 气缸：空气进入气缸后与燃油混合，通过喷油器喷射形成可燃混合气。

然后，在火花塞的作用下，混合气被点燃，完成燃烧过程。

进气系统的设计和优化对发动机的性能和燃油经济性具有重要影响。

例如，增加进气道的直径和长度可以增加进气量，提高发动机的输出功率。

同时，采用进气可变门的技术可以实现进气道的变化尺寸，从而在不同转速下优化进气效果。

二、排气系统排气系统由排气歧管、催化转化器、消声器等组成，其功能是将燃烧后产生的废气排出发动机。

排气系统的工作原理如下：1. 排气歧管：燃烧后的废气从气缸中排出，在排气歧管中进行集中处理，将多个气缸的废气合并到一起。

2. 催化转化器：废气经过排气歧管后进入催化转化器，其中的催化剂能够将有害物质转化成无害物质，减少对环境的污染。

3. 消声器：排气经过催化转化器后进入消声器。

消声器通过设计和设置吸音材料，减少发动机排气产生的噪音。

排气系统的设计和优化可以降低发动机运行时的噪音，并减少废气对环境的污染。

例如，采用不同形状和尺寸的排气管可以改变排气流动的速度和压力，从而影响发动机的输出功率和扭矩。

汽车发动机的进排气系统1. 引言进排气系统是一台汽车发动机中至关重要的组成局部。

它负责引入新鲜的空气和排出废气，从而保证发动机正常运行和性能的提升。

本文将详细介绍汽车发动机的进排气系统的工作原理、组成局部和常见问题等。

2. 工作原理汽车发动机的进排气系统工作原理主要包括气缸充气、气缸排气和废气处理三个过程。

2.1 气缸充气气缸充气是指在发动机行程的吸气冲程中，通过进气门将新鲜空气引入气缸。

进气门由凸轮轴通过气门机构控制开关，其开启时间和开启程度都会影响空气进入气缸的速度和量。

进气管道会对进气气流进行调节和过滤，以确保空气的清洁和稳定进入。

2.2 气缸排气气缸排气是指在发动机行程的排气冲程中，通过排气门将废气从气缸排出。

排气门的工作由凸轮轴通过气门机构控制，其开启时间和开启程度决定了废气排出的速度和量。

废气通过排气管道进入排气系统，最终排出汽车尾部。

2.3 废气处理废气处理是针对排出的废气进行净化和处理，以满足环境保护的要求。

常见的废气处理方法包括催化转化器和颗粒捕集器等。

催化转化器通过催化剂将废气中的有害物质转化为无害物质，而颗粒捕集器那么用于捕集和减少废气中的颗粒物质。

3. 组成局部汽车发动机的进排气系统由多个重要组成局部组成，包括进气系统、排气系统和废气处理系统等。

3.1 进气系统进气系统的主要组成局部包括空气滤清器、进气管道、节气门和进气歧管等。

空气滤清器用于过滤进入发动机的空气，防止粉尘和颗粒物对发动机的损坏。

进气管道将新鲜空气引入发动机，而节气门用于控制进气气流的大小。

进气歧管将进气气流分配到每个气缸中。

3.2 排气系统排气系统的主要组成局部包括排气管道、消声器和尾气管等。

排气管道将废气从气缸排到消声器中，消声器通过减少废气流动的噪音。

最终，废气通过尾气管排出汽车尾部。

3.3 废气处理系统废气处理系统的主要组成局部是催化转化器和颗粒捕集器。

催化转化器通过催化剂将废气中的有害物质转化为无害物质。

汽车发动机排气系统工作原理汽车发动机排气系统是发动机的重要组成部分，负责将燃烧后产生的废气从发动机中排出，以保证发动机的正常运转。

本文将详细介绍汽车发动机排气系统的工作原理。

一、排气系统的组成汽车发动机排气系统由排气歧管、排气管、消声器和尾气排放系统组成。

1. 排气歧管：排气歧管位于发动机缸头附近，主要作用是将每个缸排放的废气集中到一个排气管中。

2. 排气管：排气歧管将废气导入排气管，排气管负责将废气从发动机下方的位置引导至车辆后部。

3. 消声器：排气管接近车辆后部时，会经过一个消声器。

消声器通过吸音材料和消声腔室来降低排气噪音。

4. 尾气排放系统：尾气排放系统由排气管末端的尾气减压支管组成，用于将废气回流到环境中。

二、工作原理汽车发动机排气系统的工作原理主要分为四个步骤：排气门开启、废气排出、排气歧管收集、尾气排放。

1. 排气门开启：当活塞到达上止点时，排气门会开启。

这时，气缸内的高温高压废气可以被释放到排气道中。

2. 废气排出：排气门开启后，气缸内的高温废气被压力驱动，通过排气管排出发动机外部。

在这个过程中，排气管的形状和设计对废气的流动方向和速度有重要影响。

3. 排气歧管收集：废气经由排气管流入排气歧管。

排气歧管的设计使得每个缸排放的废气都能集中到一个排气管中，以提高废气排放效率。

4. 尾气排放：经过消声器处理后的废气最终通过尾气减压支管排放到环境中。

该支管上通常还会安装催化转化器以减少有害物质的排放。

三、排气系统的优化为了提高发动机的性能和燃烧效率，汽车制造商通常会对排气系统进行优化设计。

以下是一些常见的优化方法：1. 减少排气阻力：通过优化排气管的长度、直径和弯曲度，可以减少废气排放时的阻力，提高废气的排放效率。

2. 增加排气气流速度：通过增加排气管的直径和采用流线型设计，可以增加排气气流的速度，进一步提高排气效果。

3. 换气门控制：一些高性能发动机配备了可调节换气门控制系统，可以根据转速和负载条件来调节排气门的开启和关闭时间，以提高发动机性能。

汽车进排气原理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车进排气原理流程深度解析在汽车工程中，进排气系统是发动机正常运行的关键组成部分。

汽车发动机排气系统
汽车发动机排气系统是指收集和排放废气的系统，主要由排气歧管、排气管、消声管、尾管和共鸣器等组成。

排气歧管是连接发动机排气孔的部件，将各缸的排气歧管汇集在一起，使废气能够通过排气管顺利排出。

在设计排气歧管时，会尽可能使每个气缸的排气阻力相同，以保证每个气缸的排气顺畅。

当汽油和空气混合后进入发动机燃烧，会产生高温高压气体推动活塞。

当气体的能量被释放后，对发动机就不再有价值，这些气体就变成了废气，被排出了发动机。

废气从气缸排出后，会立即进入排气歧管，然后通过排气管排出。

催化转化器是排气系统中的重要组成部分，它含有铂、铑、钯等贵金属元素，能够将废气中的有害物质转化为无害物质，如将一氧化碳和碳氢化合物转化为二氧化碳和水，将氮氧化物还原成氮气。

此外，消声管和尾管等部件也起到降低噪音和净化废气的作用。

整个排气系统在设计和制造过程中需要精确控制每个部件的尺寸、形状和材料，以确保废气的排放顺畅、噪音降低以及减少对环境的影响。

汽车发动机进气系统
汽车发动机进气系统主要由空气滤清器、空气流量计、进气压力传感器、节气门体、附加空气阀、怠速控制阀、谐振腔、动力腔、进气歧管等组成。

其工作原理如下：
进入发动机的空气经空气滤清器滤去尘埃等杂质后，流经空气流量计，沿节气门通道进入动力腔，再经进气歧管分配到各个气缸中；发动机冷车怠速运转时，部分空气经附加空气阀或怠速控制阀绕过节气门进入气缸。

进气系统的主要功用是为发动机输送清洁、干燥、充足而稳定的空气以满足发动机的需求，避免空气中杂质及大颗粒粉尘进入发动机燃烧室造成发动机异常磨损。

此外，进气系统的另一个重要功能是降低噪声，进气噪声不仅影响整车通过噪声，而且影响车内噪声，这对乘车舒适性有着很大的影响。

关于汽车发动机进气系统如何优化设计以提高效率的问题，需要考虑多个因素。

首先，进气歧管的长度设计需要精确，以确保压缩波在适当的时间到达进汽阀门，从而提高引擎的容积效率。

此外，较长的进气歧管在引擎低转速时的容积效率较高，最大扭力值会较高，但随转速的提高，容积效率及扭力都会急剧降低，不利高速运转。

较短的进气歧管则可提高引擎高转速运转时的容积效率，但会降低引擎的
最大扭力及其出现时机。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询汽车工程师。
