2、微机控制电液伺服万能试验机使用说明书及软件使用说明书(WAW-600(Q))

WAW-600B微机控制电液伺服液压万能试验机安全操作规程一、目的可以对各种钢铁类板材和加工零件作进行试验二、适用范围1、对各种板材和加工零件作精确测量。

2、对设备中各种管道和压力容器进行监测。

3、监测使用过程中受腐蚀后的减薄程度。

WAW-600B型微机控制电液伺服万能试验机（以下简称试验机），主要用于金属材料、非金属材料、产品零件、部件、结构件，标准件的拉伸、压缩、弯曲等力学性能试验。

本系列试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。

例如：高温拉伸、低温拉伸、压缩等试验。

因此，试验机是工矿企业、建筑建材、质检中心、水利水电、公路桥梁、科研院所，大专院校力学试验室理想的试验仪器。

WAW-600B型微机控制电液伺服万能试验机，主机结构采用立柱式框架结构方式，工作油缸采用间隙密封活塞式油缸，在一个符合人体工程学的操作空间内实现拉伸、压缩、弯曲等试验。

试验机应用先进的全数字测控器（负荷、变形、位移全程不分档）与压差式液压伺服技术和计算机系统相结合，完美地实现了试验力（应力）、变形（应变）、位移（伸长）三种闭环控制方式，并且三种控制方式可以在试验过程中无冲击平滑转换，完成各种试验方法所要求的全自动程序控制试验，实时动态显示试验状态，自动采集、存储数据，绘制多种试验曲线，计算试验结果，求取特征值（ReH上屈服强度、ReL下屈服强度、Rp0.2规定非比例延伸强度、Rt0.5规定总延伸强度、Rm抗拉强度、E弹性模量）。

并且软件具有再分析功能（存储和再现试验过程及结果）打印试验报告（包括曲线和结果）。

三、技术参数五、使用操作步骤WAW-600B型微机控制电液伺服液压式万能试验机主要由试验机主机、油源、全数字测控器、计算机系统和附件等五部分所组成。

1、压缩试验装置和弯曲试验装置作为随机附件一并提供。

当需做此类试验时，将其安装于工作台上，就可以做相应的试验。

2、油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。

电液伺服万能试验机操作规程万能试验机如何操作电液伺服万能试验机是测定材料力学性能指标的检测设备，在各类材料生产过程质量掌控、产品质量检验和材料科学讨论中都需要应用微机掌控电液伺服万能试验机来进行力电液伺服万能试验机是测定材料力学性能指标的检测设备，在各类材料生产过程质量掌控、产品质量检验和材料科学讨论中都需要应用微机掌控电液伺服万能试验机来进行力学的性能测试.针对微机掌控电液伺服万能试验机工作的原理，并结合实在的实践故障进行维护和修理，重点阐述电液伺服万能试验机的诊断方法和故障分析。

电液伺服万能试验机主机接受油缸下置式主机，紧要用于金属、非金属的拉伸、压缩和弯曲试验。

适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

试验操作和数据处理符合GB228—2023《室温材料金属拉伸试验方法》的要求。

电液伺服万能试验机操作规程：1、接通电源，打开试验软件，启动伺服油泵和夹紧油泵；2、将活塞升起一段距离（约5mm—10mm）；3、依据试验要求输入试样信息，完成并返回；4、选择编程掌控时，依照试验的要求编写自动掌控程序；5、试验力调零，峰值清零（试样加持后不得清零）；6、按“试验开始”按钮，开始试验；7、试验结束后，取下试样，并使活塞复位；8、分析、保存试验数据，打印试验报告。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

电子万能试验机加载及注意点1、油压体系严峻漏油，油路体系漏油一般都呈如今缓冲阀、回油阀、送油阀、油泵及管路的联接处，加垫后拧紧螺丝即可。

假如密封垫片坏了，就必需拆开此处转换新的。

WEW-120型微机显示万能试验机测试软件用户使用手册浙江工业大学强度工程及软件研究所编制一、电液伺服试验机控制系统软件安装在windows环境下运行安装盘中的setup.exe.然后根据提示，逐步安装。

步骤如下：1、稍等片刻，就会出现一个初始化界面自动开始安装。

请选择〈下一步〉2、接下来出现安装目录设置窗口，程序缺省安装到系统盘的\ProgramFiles\TestSoft目录下，除非必要，请不要改变安装目录，直接选择<下一步>3、选择<典型>，点<下一步>。

4、在安装准备就绪窗口选择〈下一步〉，安装向导将开始复制安装文件到硬盘。

5、安装需要一段时间，直到提示成功安装。

点<完成>，程序即已正确安装到计算机上。

二、电液伺服试验机控制系统软件运行环境及方法1、运行环境①、操作系统：简体中文WINDOWS 2K/XP②、显示模式：1024 * 768③、硬件配置：CPU：PENTIUMⅢ-1G以上，RAM128M内存以上PC机2、运行方法①、双击WINDOWS系统桌面的<电液伺服试验机>②、单击WINDOWS系统的<开始>菜单→所有程序→电液伺服试验机→单击<电液伺服试验机>三、软件功能介绍电液伺服试验机软件主界面图1、系统菜单区(一)、用户管理：用户管理包括“密码修改”，“用户注销”，“用户管理”，“退出系统”。

(1)、密码修改：密码修改步骤：a)输入用户名b)输入新密码c)在输入一次新密码d)点击“确定”(2)、用户注销：点击“用户注销”，将出现用户登陆界面。

用户选择“用户名”及填入正确的密码，点击“确定”将开始核对上下位机数据。

(3)、用户管理：1．添加用户a)选择用户类型b)填入用户名c)填入用户密码d)点击“增加”2．删除用户a)选种界面左侧欲删除的用户b)点击“删除”3．用户类型a)试验员：普通用户，不能对系统参数进行设置，不可以进行用户管理，不允许传感器标定。

电液式万能试验机操作规程第一章总则为了确保电液式万能试验机的正常使用和安全性，制定本操作规程。

本操作规程适用于使用电液式万能试验机进行材料力学性能试验的操作人员，所有操作人员必须严格遵守本规程的要求，以确保试验数据的准确性和人身安全。

第二章试验机的基本操作1. 试验机的启动1.1 检查试验机的供电电源和设备的接地是否正常。

1.2 按下试验机的启动按钮，确认试验机的电源已经打开。

1.3 调节液压泵的液压开关，使其开关处于自动状态。

1.4 打开液压泵的油阀和总液压泵的放油阀，等待液压压力升至设定值。

1.5 试验机即可启动正常试验操作。

2. 试验机的参数设置2.1 根据试验需要，调节试验机的加载速度、加载范围、保持时间等参数。

2.2 设置好试验机的参数后，按下试验机的参数保存按钮，以确保参数设置的准确性。

3. 试件夹具的安装3.1 根据试验需要，选择合适的试件夹具。

3.2 将试件夹具安装到试验机上，并确保夹具固定可靠。

3.3 确认夹具位置无误后，通过试验机的装置设定功能进行试件夹具位置的标定。

4. 试件的安装4.1 根据试验要求，选择合适的试件。

4.2 在试件上进行标记，以配合试验机的测量设备。

4.3 将试件放置在试件夹具上，并调整试件位置，使试件与试件夹具紧密贴合。

4.4 在试件安装完成后，通过试验机的装置设定功能进行试件位置的标定。

5. 开始试验5.1 检查试验机的操作界面，确认试验机的参数设置和试件安装等工作已经准备就绪。

5.2 按下试验机的开始按钮，试验机开始加载试件。

5.3 在试验过程中，及时观察试验机的加载情况和试件的状态，如有异常情况应及时停止试验。

5.4 试验结束后，按下试验机的停止按钮，试验机停止加载试件。

5.5 将试验机的数据保存，并记录试验结果。

第三章试验机的安全操作1. 操作人员必须经过专业培训后方可进行试验机的操作，以确保操作的正确性和安全性。

2. 在操作试验机时，操作人员必须保持清醒状态，不得饮酒或服用药物。

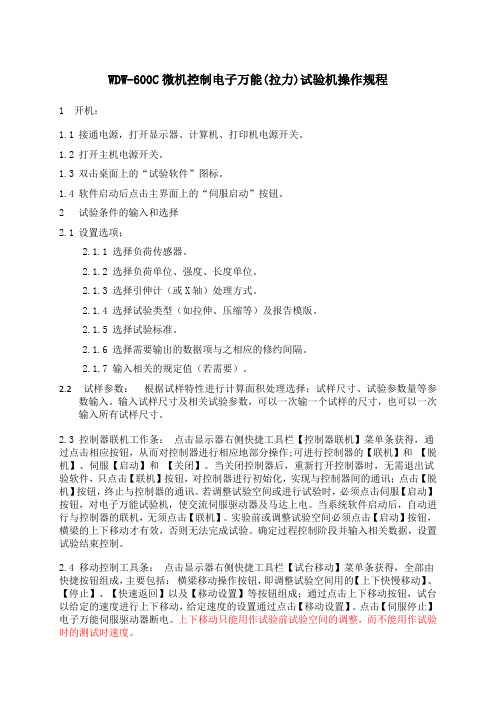

WDW-600C微机控制电子万能(拉力)试验机操作规程1 开机：1.1接通电源，打开显示器、计算机、打印机电源开关。

1.2打开主机电源开关。

1.3双击桌面上的“试验软件”图标。

1.4软件启动后点击主界面上的“伺服启动”按钮。

2试验条件的输入和选择2.1设置选项；2.1.1选择负荷传感器。

2.1.2选择负荷单位、强度、长度单位。

2.1.3选择引伸计（或X轴）处理方式。

2.1.4选择试验类型（如拉伸、压缩等）及报告模版。

2.1.5选择试验标准。

2.1.6选择需要输出的数据项与之相应的修约间隔。

2.1.7输入相关的规定值（若需要）。

2.2试样参数：根据试样特性进行计算面积处理选择；试样尺寸、试验参数量等参数输入。

输入试样尺寸及相关试验参数，可以一次输一个试样的尺寸，也可以一次输入所有试样尺寸。

2.3 控制器联机工作条：点击显示器右侧快捷工具栏【控制器联机】菜单条获得，通过点击相应按钮，从而对控制器进行相应地部分操作;可进行控制器的【联机】和【脱机】、伺服【启动】和【关闭】。

当关闭控制器后，重新打开控制器时，无需退出试验软件，只点击【联机】按钮，对控制器进行初始化，实现与控制器间的通讯；点击【脱机】按钮，终止与控制器的通讯。

若调整试验空间或进行试验时，必须点击伺服【启动】按钮，对电子万能试验机，使交流伺服驱动器及马达上电。

当系统软件启动后，自动进行与控制器的联机，无须点击【联机】。

实验前或调整试验空间必须点击【启动】按钮，横梁的上下移动才有效，否则无法完成试验。

确定过程控制阶段并输入相关数据，设置试验结束控制。

2.4 移动控制工具条：点击显示器右侧快捷工具栏【试台移动】菜单条获得，全部由快捷按钮组成，主要包括：横梁移动操作按钮，即调整试验空间用的【上下快慢移动】、【停止】、【快速返回】以及【移动设置】等按钮组成；通过点击上下移动按钮，试台以给定的速度进行上下移动，给定速度的设置通过点击【移动设置】。

点击【伺服停止】电子万能伺服驱动器断电。

WAW-600L微机控制电液伺服钢绞线试验机操作规程
WAW-600L微机控制电液伺服钢绞线试验机操作规程
1、安装试件
先夹紧上夹头，调节横梁位置到合适的地方，调整负荷传感器和变形传感器的零点和位移清零以后，然后夹紧下夹头，装上引伸计（可选）。

2、选择试验方法
对于简单的操作，用户可以选择单一控制模式来做试验，比如位移或力控制，选择其中的一种控制模式，确定控制速度。

如果是复合控制，可以利用编程器来实现。

3、开始试验操作
核对您的控制过程无误后，按下控制板的“开始”按钮，试验机就开始了。

在控制过程中，请密切注视试验的进程，必要时进行人工干预。

另外，在试验控制过程中，最好不要进行与试验无关的操作，以免给控制造成影响。

同时密切关注注意界面上的提示。

4、试验结束
在下面几种情况下系统将停机
4.1、人工干预，按下“停止”按钮；
4.2、负荷过载保护，负荷超过过载保护上限；
4.3、系统判断试件破碎。

适用范围本文件规定了WEW-600微机屏显式液压万能试验机的操作方法及操作过程注意事项。

职责权限质量部相关人员负责对仪器的操作与保养，其他人员未经许可不得擅自操作。

WEW-600微机屏显式液压万能试验机结构与技术指标1.WEW-600微机屏显式液压万能试验机结构特征：主要由主机、液压油源及测量显示等部分组成；2.工作条件：2.1在室温10℃－35℃范围内；2.2相对湿度≤80%；2.3周围无振动无腐蚀性的介质和无较强电磁干扰的环境中；2.4在稳固的基础上正确安装；3.主要技术指标：3.1最大试验力600KN;3.2有效测力范围2%～100%3.3试验机的示值精度1级3.4拉伸钳口间最大距离600㎜3.5上下压盘最大距离530㎜3.6上下压盘尺寸∮160㎜3.7活塞最大行程250㎜3.8圆试样夹持范围∮13㎜～∮40㎜3.9扁试样夹持范围0～30㎜3.10扁试样夹持最大宽度90㎜3.11下横梁调整速度200㎜/min3.12外形尺寸长*宽*高：主机（不含活塞行程）800*620*2050㎜液压油源520*620*1150㎜此液压万能试验机主要进行以下试验：1.拉力试验2.压缩试验3.弯曲试验4.剪切试验液压万能试验机的操作规程：一、拉力试验：1.按“电源”按钮，指示灯亮；2.根据试样尺寸调节上下钳口座之间的距离；3.根据试样尺寸把相应的钳口装入上下钳口座内；4.打开微机；5.将试样的一端夹持于上钳口中；6.对试验力进行置零；7.将下钳口座升到适当高度，将试样另一端夹持于下钳口中，试样夹在钳口的全长上，装上引伸计，两块钳口位置必须一致；8.缓慢地拧开送油阀进行加荷试验，要时刻观察加荷速度显示，以便及时调整；9.试样断裂后，关闭送油阀，停止油泵工作；10.取下断裂试样；在微机上对试验结果进行读取和处理；二、压缩试验：将上压板、下压板按规定位置安装好，试样与压板中心线必重合后进行试验；试验完毕后，在微机上对试验结果进行读取和处理；三、弯曲试验：用螺母将弯曲用支座放在工作台上，将刻度线与标尺刻度对齐，用拉紧螺栓固定压滚支座，将上压头对准锥窝进行弯曲试验；试验完毕后，在微机上对试验结果进行读取和处理；四、剪切试验：将剪切支座放置工作台上，活动剪切块放在固定剪切块之间，试样从中插入，上压头紧固在下移动横梁上，打开送油阀，使上压头对准活动剪切块进行剪切试验，试验完毕后，在微机上对试验结果进行读取和处理；液压万能试验机微机操作规程一、选择试验类型点击工具栏上“数据板”在试验类型列表中选择合适的项目，选择“金属材料室温拉伸试验(GB228-2002)”。

微机控制电子万能试验机使用说明书一、主要用途：WDW-50微机控制电子万能试验机适用于防水卷材、金属丝线、纺织、橡胶、陶瓷、包装行业、薄膜、纸张、塑料制品等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、主要功能1、可根据GB、ISO、ASTM、JIS等多种标准进行试验和数琚处理。

2、本产品适用于大专院校、科研院所、、进出口商品检验局、质检局质检所、建工建材质检站等单位的检测中心对金属、非金属、复合材料及制品的拉伸、压缩、弯曲、剪切、剥离、撕裂等多项物理力学性能试验。

3、本产品可广泛应用于外墙保温材料、木材、人造板材、航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料、防水材料、土工合成材料、土工格栅、食品医药包装等行业的分析检测。

4、可按用户要做试验的试样材质、几何形状、负荷范围、相关标准，确定机型（微型、精密型、标准型、特殊型）。

5、可测定材料的拉伸强度、压缩强度、弯曲强度、断裂伸长率、弹性模量、应力、应变等多种参数。

6、力值宽扩：可选配配多只高精度传感器，测试范围宽扩。

三、微机控制电子万能试验机主要技术参数及精度1、最大试验力：10KN 50KN2、高精度传感器精度：±0.05%3、负荷精度：±1% ±0.5%4、速度精度：±0.5%5、速度范围：0.05-500mm/min6、位移测量精度0.01mm7、移动横梁有效行程：800mm8、位移精度：示值相对误差±0.5%9、交流伺服电机功率：750W 1500W10、电源：AC220V 50Hz11、外形尺寸720*420*1750mm（长*宽*高）900*450*1750mm（长*宽*高）12、净重：240Kg 360Kg四、微机控制电子万能试验机软件性能及特点1、配品牌电脑、中文WINDOWS XP 用户界面、菜单提示、鼠标选择操作，简单方便。
