箱式变电站在其他领域的应用

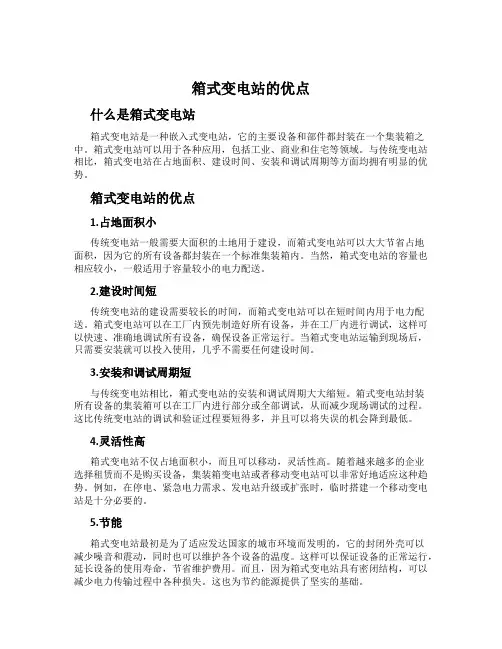

箱式变电站的优点什么是箱式变电站箱式变电站是一种嵌入式变电站，它的主要设备和部件都封装在一个集装箱之中。

箱式变电站可以用于各种应用，包括工业、商业和住宅等领域。

与传统变电站相比，箱式变电站在占地面积、建设时间、安装和调试周期等方面均拥有明显的优势。

箱式变电站的优点1.占地面积小传统变电站一般需要大面积的土地用于建设，而箱式变电站可以大大节省占地面积，因为它的所有设备都封装在一个标准集装箱内。

当然，箱式变电站的容量也相应较小，一般适用于容量较小的电力配送。

2.建设时间短传统变电站的建设需要较长的时间，而箱式变电站可以在短时间内用于电力配送。

箱式变电站可以在工厂内预先制造好所有设备，并在工厂内进行调试，这样可以快速、准确地调试所有设备，确保设备正常运行。

当箱式变电站运输到现场后，只需要安装就可以投入使用，几乎不需要任何建设时间。

3.安装和调试周期短与传统变电站相比，箱式变电站的安装和调试周期大大缩短。

箱式变电站封装所有设备的集装箱可以在工厂内进行部分或全部调试，从而减少现场调试的过程。

这比传统变电站的调试和验证过程要短得多，并且可以将失误的机会降到最低。

4.灵活性高箱式变电站不仅占地面积小，而且可以移动，灵活性高。

随着越来越多的企业选择租赁而不是购买设备，集装箱变电站或者移动变电站可以非常好地适应这种趋势。

例如，在停电、紧急电力需求、发电站升级或扩张时，临时搭建一个移动变电站是十分必要的。

5.节能箱式变电站最初是为了适应发达国家的城市环境而发明的，它的封闭外壳可以减少噪音和震动，同时也可以维护各个设备的温度。

这样可以保证设备的正常运行，延长设备的使用寿命，节省维护费用。

而且，因为箱式变电站具有密闭结构，可以减少电力传输过程中各种损失。

这也为节约能源提供了坚实的基础。

结论箱式变电站具有占地面积小、建设时间短、安装和调试周期短、灵活性高、节能等优点。

它适用于各种应用场合，尤其是在容量较小或临时配电、移动配电的情况下，更显得优越。

国产化箱式变电站的发展和应用国产化箱式变电站是指在国内研发和生产的一种小型化、模块化的电力设备，用于输电、配电和转换电能的过程中。

随着电力需求的不断增长和城市化进程的加速，国内对电力设备的需求也在不断增加，这对于国产化箱式变电站的发展和应用提供了良好的机遇。

由于国外箱式变电站价格昂贵，并且具有技术壁垒，国内自主研发和生产箱式变电站已经成为发展的必然选择。

国产化箱式变电站不仅可以满足国内巨大的电力设备需求，还可以降低对进口设备的依赖，提高国内电力设备制造水平和技术实力。

国产化箱式变电站的发展和应用对于电力行业的现代化建设具有重要意义。

它可以提供可靠的电力供应，并且在城市化过程中能够更好地满足电力需求。

此外，国产化箱式变电站的小型化和模块化特点，使其在安装和维护方面更加便捷，节省了成本和时间。

综上所述，国产化箱式变电站的发展和应用在我国电力行业具有重要作用，并且具有良好的市场前景。

接下来的文档将进一步探讨国产化箱式变电站的特点、应用领域以及未来发展方向，以期给电力行业带来更大的发展和进步。

国产化箱式变电站是一种集变电设备、配电设备和控制设备于一体的小型电力供应系统。

它具有结构紧凑、安装方便、运行可靠等优点，在近年来得到了广泛的应用和推广。

国产化箱式变电站的发展历程经历了研发、生产和应用的不断推进。

首先，研发阶段致力于技术的创新和成果的验证，通过开展各种试验和实测，不断优化设计，确保箱式变电站的性能和可靠性。

其次，生产阶段注重生产线的建设和流程的优化，以提高生产效率和产品质量。

最后，在应用阶段，国产化箱式变电站逐渐被广泛应用于城市、农村和工业领域，满足了人们对电力供应的需求。

随着国产化箱式变电站的不断发展和应用，其技术水平和市场份额也在不断提高。

未来，我们可以预见，国产化箱式变电站将进一步发展壮大，在电力行业中发挥更加重要的作用。

国产化箱式变电站是一种高效、可靠的电力设备，其在不同领域中的应用越来越广泛。

箱式变电站在农网改造工程中的应用箱式变电站的特点(1)设备趋于无油化：在箱式变电站中，主变压器、直配变或站用变、TV、TA一般都采用干式，断路器采用真空断路器，采用无油设备将有效地避免常规变电站设备难以根治的渗漏问题，变电站可实行状态检修，减少维护工作量和维护费用，运行环境好，特别适用于污染严重地区，运行费用低，整体效益可观。

(2)占地小型化：由于我国可耕地面积非常少，建设箱式变电站减少占地面积，设备布置集中，一般箱式变电站较常规变电站的占地面积能减少50%以上。

(3)布置简单化：变电站注油设备改为无油设备，设备区域小而布置集中，越来越趋于简单化、小型化，设备保护不需要就地显示功能，所有电气信号、数据采集均传输到主站显示，容易实现无人值班。

(4)二次微机化：箱式变电站二次均采用微机自动化保护装置，具备遥控、遥信、遥测功能，根据主变容量也可实现四遥。

使变电站运行水平达到较高的智能化程度，操作简单，适用性强。

2 箱式变电站在我省的应用概述在农网改造工程中我省先后有7个35kV电源点采用了箱式变电站，目前已投入运行的有2座，在建的有5座。

在设备配置上我们尽量采用无油化，TV、TA、补偿装置、开合设备等选用无油设备，为了节约投资在主变选用上仍用油浸变压器，这样既能节省投资又增加了主变的带载能力，我省的箱式站都采用这种主变外置的模式，在保护配置和通讯方式上和常规站相同。

3 大同鹊儿山箱式变电站工程实例(1)鹊儿山站方案的确定：原35kV鹊儿山变电站位于大同市左云县东北部，担负着鹊儿山镇、管家堡乡、张家场乡的供电任务，主要是供给煤矿用电，负荷性质很重要。

多年来由于小煤窑的盲目开采，致使该地区形成很多采空区。

1999年5月我变电站运行人员突然发现站区及附近地带地质有明显下沉现象，站内建筑物多处出现裂纹，已经危及人身和设备的安全。

变电站出现基础下沉后，我们进行了两个月的监视和土法测量，发现变化越来越大，必须立即采取临时补救措施，对变电站房屋进行加固处理以保证运行人员的安全。

制约 。
现场安装 调 试时经常会造成设 备 损 伤 或接 口错误 ， 从
２ １ 对 车站规模 的影响 ．
牵引 变 电所 设 置 的 主 要 设 备 包 括 中压 开 关 柜
（ ５ｋ ３ Ｖ或 １ Ｖ 、 流开关柜 （ ０ ０ｋ ） 直 １ ０ ５ Ｖ或 ７０Ｖ 、 ５ ） 整流
统提前开通 ， 有效 地减小 了工期控制难度 。 因此 ， 箱式牵 引变 电所 实 现 了设 备工 期与 土建 工 期的平行 作业 ， 打破 了 以前 严 格 的“ 前专 业 ” “ 站 和 站
１ ０ Ｒ Ａ Ａ Ｉ Ｒ ＩＴ Ａ Ｓ Ｕ Ｂ ＮＲ ＰＤ ＡＬ Ｒ Ｎ Ｉ ０ Ｔ

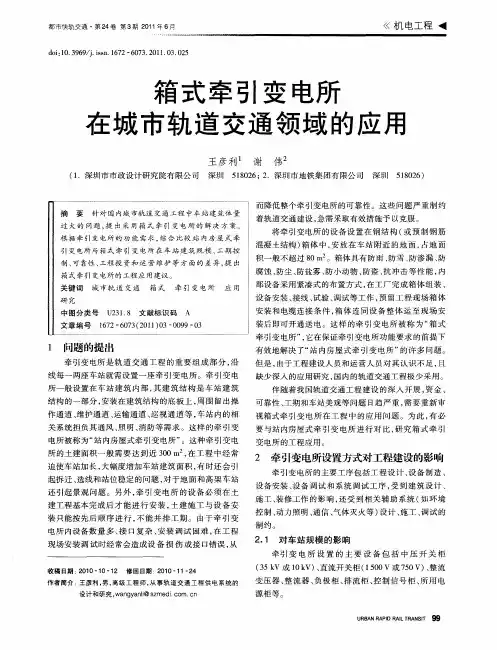

箱式 牵引变 电所 在城市轨道 交通领 域的应用
４ 牵 引变 电所设 置 方式的 综合 比较
表 １ 出了箱式牵 引变 电所与站 内房屋式 牵 引变 给
电所 的综合 比较 。
表 １ 两种 牵 引变 电所 的综 合 比较
６ 结 论和 建 议
箱式牵 引变 电所与 站 内房屋式 牵 引变 电所相 比，
２ 牵 引变 电所 设置 方式对 工程 建设 的影 响
牵引变 电所 的主要工序包括 工程设计 、 备制造 、 设 设备安装 、 设备 调试 和 系统调 试工 序 ， 到建 筑设 计 、 受
还引起 景观 问题 。另外 ， 引变 电所 的设 备必 须在 土 牵 建工程 基本完成后 才 能进行 安装 ， 建施 工 与设备 安 土
的地 。
２ ２ 对 工期 的影 响 ．
站 内房 屋 式 牵 引 变 电所 在 设 计 阶 段 ， 要 与 多 个 需
专业经过多轮设 计配合 ， 逐次落实车站 土建平面 、 管线 敷设位置 、 结构板 开孔等设 计工作 ， 各项 工作需要逐 一 顺序落实 、 有效衔接才能保证其正确性 ， 因而需要 较长 的工期 ， 也难 以免除差 漏。在 施工 阶段 ， ］ 的进 程 但 施 二 按 照“ 土建 主体结构 施工一结 构板施 工一建 筑装修一 线路轨通一 变电所设 备就位安装一变 电所设备接线施 工一变 电所 设备单 体调试一 变 电所 系统调试 ” 的基本 程 序进行 ， 具有严格 的工序要求 ， 需要较长 的工期 和详

浅谈铁路供配电系统中箱式变电站的应用1 概述在我国的现代化建设中，铁路发挥着不可替代的重要作用。

铁路的安全运行离不开电力的保障。

因此，在现代铁路建设过程中，供配电系统是施工设计时必须要着重考虑的一项内容。

新时期背景下，铁路供配电系统应重视不断提高运行的可靠性以及供电能力，为铁路安全提供保障。

而箱式变电站的应用，正是满足此项要求的重要一步。

2 铁路供配电系统中的箱式变电站2.1 箱式变电站箱式变电站简称为箱变，本质上是变配电成套设备，其中的电气设备与变压器、配电装置是根据特定接线方案排成一体的。

简单来讲，箱变主要分为三个部分：第一，高压室。

这部分主要包括避雷器以及负荷开关、熔断器等，功能主要体现在停送电和短路保护等方面；第二，低压室。

这一部分主要包括电流表以及断路器等设备；第三，变压器室。

为了达到防晒和防辐射的目的，这部分的结构通常为双层夹板式，四周和顶板建设时需分别用到隔热材料、空气垫。

并且为了防止设备过热，变压器室还需要经常进行通风以达到散热目的。

为了降低外部环境对设备的影响，变压器室内一般还会采取一些有针对性的措施，以分别达到去湿目的和防凝目的。

2.2 箱变具有的优势对于箱变的优势，本文认为可以结合其功能特点进行分析。

总体来讲，箱变的优势主要体现在下述五项：第一，自动化。

箱变的整体设计具有明显的自动化特征，尤其是保护系统，其中分散安装的各项装置，支持“四遥”功能，不仅能够远程设置运行参数，还可以监控相应的图像；第二，工厂预制。

箱变中所用设备的安装与调试均在工厂中进行，因此其建设过程具有工厂化特征，除了设计制造耗时大为缩短之外，现场安装也十分方便。

通常来讲，箱变安装耗时一般不会超过8天；第三，能够灵活组合。

箱变结构非常紧凑，其中的各个箱就相当于一个个独立的系统，并且箱变组合形式并不固定，可结合具体需要进行自由组合；第四，效益高。

结合箱变应用的实际情况来讲，其投资仅为同等规模一般变电所的一半左右，再加上其中应用了大量先进设备，运行过程中出现问题的几率大为降低，减轻了维护负担。

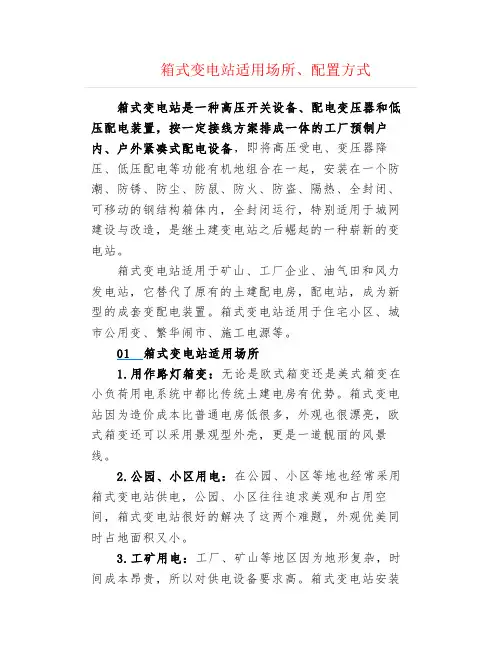

箱式变电站适用场所、配置方式箱式变电站是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱式变电站适用于住宅小区、城市公用变、繁华闹市、施工电源等。

01 箱式变电站适用场所1.用作路灯箱变：无论是欧式箱变还是美式箱变在小负荷用电系统中都比传统土建电房有优势。

箱式变电站因为造价成本比普通电房低很多，外观也很漂亮，欧式箱变还可以采用景观型外壳，更是一道靓丽的风景线。

2.公园、小区用电：在公园、小区等地也经常采用箱式变电站供电，公园、小区往往追求美观和占用空间，箱式变电站很好的解决了这两个难题，外观优美同时占地面积又小。

3.工矿用电：工厂、矿山等地区因为地形复杂，时间成本昂贵，所以对供电设备要求高。

箱式变电站安装方便，现场施工量少，同时防护等级为IP33，可以大大减少施工量和工期，安装在地形复杂的地区。

4.临时用电：施工单位经常随着工地的迁移而改变用电地点，所以需要一套可以移动的配电设备，箱式变电站具有很好的移动性，负载能力也足够大，完全可以满足施工现场临时用电需求。

02 箱式变电站如何配置一、箱变高压侧配置1）箱变根据高压侧的一次接线方式，分为终端型和环网型。

不需考虑另外接线的就是终端型箱变：如果高压侧为一进多出或是多进一出的(多为一进两出或三出，或是两进一出或两出)，均可视为环网型箱变。

2）欧式箱变高压侧有断路器配置的．也有负荷开关—熔断器组合保护的。

考虑到箱变造价，对于容量不超过800kV·A的箱变且高压侧保护配置要求不高时，多采用后者。

大家经常会在路边或者是公园附近看到一些像小房子一样的箱式变电站，有的人可能不知道这是什么，有什么用途。

其实箱式变电站在日常生活中也是很常见的，下面小编就为大家普及一下箱式变电站的用途。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱式变电站（简称箱变）一般由高压室、变压器室和低压室组成。

箱变产品是一种比较简易的变配电装置，其变压器部分的选择，均可按一般通则处理，容量一般不超过1250kVA。

1.适用范围第一种，主要用在城市的住宅小区、以及街道，当用电高峰期。

需要增加电压时候，就需要用到我们的设备-箱式变电站了。

第二种，主要用于临时性的供应电量，比如在工地，在已有建筑物的情况下，我们需要改造用电设备。

在野外作业的时候也是经常用到箱式变电站的，比如：工地、码头、机场等等。

2.环境条件箱式变电站用于高层住宅，豪华别墅，广场公园，居民小区，中小型工厂，矿山、油田，以及临时施工用电等场所，作配电系统中接受和分配电能之用。

本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术条件》。

3.一般用途箱式变电站是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。

即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内。

维普资讯
／、 ． 应用技术

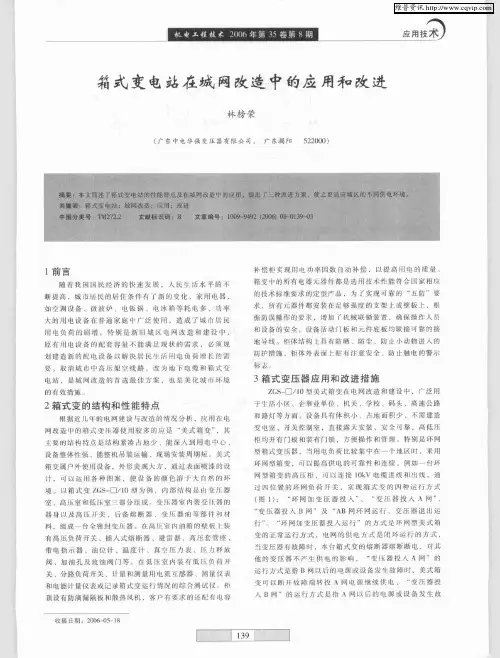

箱式变 电站在城 网改造 中的应 用和 改进
林 榜 荣
（ 东 中电 华 强 变 压 嚣 有 限 套 司 ． 广 东 揭 阳 广 ５２０ ） ２０ ０
１ 言 前
随 着我 国同民经 济的 快速 发展 ，人民ｑ 活水 平的 不 三 断 提 高 ，城 市 错 民 的 居 住 条 件 有 了新 的 变 化 ， 家 用 电 器 ，
ｏ－ ＿
１
‘
厂
１
厂
＿ １
厂
士 ’ 士
ｗ● 垃
士 ’
“ ● ●垃 ¨
士 ’
■ ¨ｌ 垃
士 ’ 士
ｎ● ¨●蝮
ＯＶ ｋ 也埴
ｌ ｋ 也麓 ＯＶ
０ｖ Ｉ 也境 ｃ
ｌＩ 也奠 ｃ ０ｖ
ＯＶ ｋ 也埴
ｌｋ 也埴 ＯＶ
０ｃ也曩 Ｉ ｖ
ｌ Ｉ 也埴 ｃ ０ｖ
和 殳备的安全 故备活动 门板和元件底板 均联接可靠 的接 地导线 柜体结构 ｔ 其有 防晒 防尘 、防止小动物进入 的
划 建造新 的配 电设备以勰 决居 民生 恬用电 负荷增 Ｋ的需 要 。取 消城 『 中高压架 空线路 ．改 为地下 电缆 和箱式 变 电站 ．是 城网改造 的 首选 最佳 方案 ．也是 美化城 ｆ 何环境
过 删 位 置 的 环 网 负 荷 ７ 荚 ． 实 现 箱 式 变 的 Ｐ 种 运 行 方 式 ｒ ｑ （ Ｉ ： “ 网 加 变 雎 器 投 入 ” 图 ） 环 、 变雎 器投 入 Ａ同 “
宣 、高压室和低压室 ｉ部分组 成 变压器室 内装 变腿器的
器 身 以 致 高 压 开 关 、 后 备 熔 断 器 、 变 压 器 油 等 部 件 和 材 料 ，组 成 一 台 全 密 封 变 压 器 在 高 压 室 内油 箱 的 壁 板 Ｉ ： 装 有 高 压 负 荷 开 关 、插 人 式 熔 断 器 、 避 雷 器 、简 艇 套 管 座

户外箱式变电站在城网配电系统中的应用(一)摘要：箱变是一种把高压开关设备、配电变压器和低压配电装置按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备，具有成套性强、体积小、占地少、能深入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及投资少、见效快等一系列优点。

关键词：箱式变电站城网配电系统一、引言箱式变电站(简称箱变)的叫法在国内外并不统一。

箱式变电站术语是现国标(报批稿)《3～35kV交流箱式变电站》统一的称谓。

于1995年11月，IEC1330(1995年11月)“高低压预制式变电站”标准正式颁布。

箱式变电站不同于常规土建变电站，其主要特点为：变电站在制造厂完成设计、制造与安装，并完成内部电气接线。

变电站经过规定的型式试验考核。

变电站经过出厂试验的验证。

箱变是一种把高压开关设备、配电变压器和低压配电装置按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备，具有成套性强、体积小、占地少、能深入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及投资少、见效快等一系列优点。

箱变用在市区，可装在人行道旁、绿化区、道路交叉口、生活小区、生产厂地、高层建筑等处。

同容量箱变的占地面积仅为土建站所占面积的1/5～1/10，同时大大减少了工程设计量和施工量，加之箱变可免除用户申报基建项目，减少审批手续，作到投资少、见效快。

这种变电站已在欧美普遍使用，在我国也为越来越多的用户接受，受到青睐。

二、箱式站的总体结构箱式站的总体结构是指作为箱式站的三个主要部分——高压开关设备、变压器及低压配电装置的布置方式。

从国内外看，箱式站的总体布置主要有两种形式：一为组合式，一为一体式。

所谓组合式，是指这三部分各为一室而组成“目”字型或“品”字型布置。

而一体式是指以变压器为主体，熔断器及负荷开关等装在变压器箱体内，构成一体式布置。

箱式变电站的用途是什么？
箱式变电站的定义
箱式变电站是指采用模块装配技术制造成的固定式密闭型、防护型的电力设备
集成体，主要由变电设备、控制设备、配电设备等组成，广泛应用于城市供电、中小企业、临时供电等众多领域。

箱式变电站的作用
1. 简化用电环境
随着城市化进程的加速，城市用电、供电环境越来越复杂，箱式变电站作为一
种固定式的电力设备，兼备了供电、配电、控制的功能，降低了在城市或企业用电环境中的器材、设备功率因数等参数的调整，使用电环境更加简单易懂。

2. 提高用电的可靠性
在不可避免的恶劣气候和其他意外情况下，箱式变电站能够发挥其防护、密闭
的功效，避免设备受到损伤，从而维护了用电的可靠性。

3. 保障用电的安全
箱式变电站所具备的防护性，避免了对容易受到电击的人员、设备等的损伤，
保障了人身和财产的安全。

4. 便于维护和管理
在整个供电系统运营中，箱式变电站的运作是非常重要的一环，箱式变电站具
有结构简单、组装容易、维护方便的优点，提高了供电设备的维护与管理效率。

箱式变电站可快速更换，能够在保持稳定的供电的同时，节约维护设备的时间和成本。

箱式变电站应用现状
目前，箱式变电站已经广泛应用于各领域，如城市照明、石化冶金、铁路供电等。

该设备在满足供电需求的同时，提高了用电系统中的工作效率，并降低了能源浪费。

总的来说，箱式变电站在给城市、企业等用电环境带来安全、可靠、高效、简
洁等特点作用的同时，也简化了用电系统结构，节约了用电成本，推动了我国电力设施的发展。

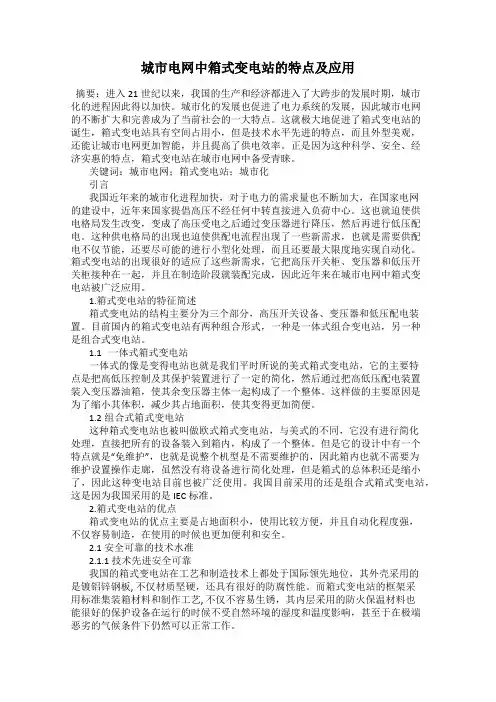

城市电网中箱式变电站的特点及应用摘要：进入21世纪以来，我国的生产和经济都进入了大跨步的发展时期，城市化的进程因此得以加快。

城市化的发展也促进了电力系统的发展，因此城市电网的不断扩大和完善成为了当前社会的一大特点。

这就极大地促进了箱式变电站的诞生，箱式变电站具有空间占用小，但是技术水平先进的特点，而且外型美观，还能让城市电网更加智能，并且提高了供电效率。

正是因为这种科学、安全、经济实惠的特点，箱式变电站在城市电网中备受青睐。

关键词：城市电网；箱式变电站；城市化引言我国近年来的城市化进程加快，对于电力的需求量也不断加大，在国家电网的建设中，近年来国家提倡高压不经任何中转直接进入负荷中心。

这也就迫使供电格局发生改变，变成了高压受电之后通过变压器进行降压，然后再进行低压配电。

这种供电格局的出现也迫使供配电流程出现了一些新需求，也就是需要供配电不仅节能，还要尽可能的进行小型化处理，而且还要最大限度地实现自动化。

箱式变电站的出现很好的适应了这些新需求，它把高压开关柜、变压器和低压开关柜接种在一起，并且在制造阶段就装配完成，因此近年来在城市电网中箱式变电站被广泛应用。

1.箱式变电站的特征简述箱式变电站的结构主要分为三个部分，高压开关设备、变压器和低压配电装置。

目前国内的箱式变电站有两种组合形式，一种是一体式组合变电站，另一种是组合式变电站。

1.1 一体式箱式变电站一体式的像是变得电站也就是我们平时所说的美式箱式变电站，它的主要特点是把高低压控制及其保护装置进行了一定的简化，然后通过把高低压配电装置装入变压器油箱，使其余变压器主体一起构成了一个整体。

这样做的主要原因是为了缩小其体积，减少其占地面积，使其变得更加简便。

1.2组合式箱式变电站这种箱式变电站也被叫做欧式箱式变电站，与美式的不同，它没有进行简化处理，直接把所有的设备装入到箱内，构成了一个整体。

但是它的设计中有一个特点就是“免维护”，也就是说整个机型是不需要维护的，因此箱内也就不需要为维护设置操作走廊，虽然没有将设备进行简化处理，但是箱式的总体积还是缩小了，因此这种变电站目前也被广泛使用。

浅议箱式变电站在城市轨道交通工程的应用(一)随着城市轨道交通工程的快速发展，越来越多的城市开始引入箱式变电站。

作为近年来发展迅速的城市轨道交通的重要设备，箱式变电站在提供有效配电系统的同时还具有以下优点：优点1. 占地面积小与传统的变电站相比，箱式变电站的占地面积更小，因此可以更好地节约城市的空间资源。

2. 造价低箱式变电站的造价相对较低，因此在城市轨道交通的建设过程中具有一定的经济性。

3. 环保节能箱式变电站使用的设备具有节能环保的特点。

与传统的变电站相比，箱式变电站的能耗更低，更节约能源。

4. 稳定性强箱式变电站的结构稳定，抗震性能强。

因此，在地震等特殊情况下，箱式变电站能够保持稳定性，保证城市轨道交通的正常运行。

应用范围由于箱式变电站的优点，越来越多的城市开始引入箱式变电站。

箱式变电站的应用范围不仅仅包括城市轨道交通，还逐渐向城市建设、电力工程、石油化工等行业扩展。

在城市轨道交通工程中，箱式变电站可以分为地面箱式变电站和地下箱式变电站两种形式，具体应用根据工程需要进行选择。

常见的箱式变电站1. 电视塔变电站电视塔变电站是一种新型的箱式变电站，其结构与传统的变电站不同。

电视塔变电站的结构以电视塔为主体，将变电站放置在塔下，通过电缆连接配电系统。

2. 风格多样的变电站在城市轨道交通工程中，很多设计师在箱式变电站的外观上进行了创新设计。

例如，北京地铁14号线的东段中的四个箱式变电站外观设计，均以山的造型为主，使得箱式变电站与周围的自然环境相得益彰。

总结箱式变电站在城市轨道交通工程中的应用越来越重要，其具有占地面积小、造价低、环保节能、稳定性强等优点。

随着技术的进步，箱式变电站的种类和外观也在不断地创新变化。

因此，在今后的城市轨道交通工程建设中，箱式变电站的应用将会更加广泛。

箱式变电站在路灯供配电系统中的应用1、箱式变电站不同于常规土建变电站，其主要特点为：1、变电站在制造厂完成设计、制造与安装，并完成内部电气接线。

2、变电站经过规定的形式试验考核。

3、变电站经过出厂试验的验证。

箱式变电站是一种把高压开关设备、配电变压器、低压配电装置和高压计量柜按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备，具有成套性强、体积小、占地少，能深入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及投资少、见效快等一系列优点。

箱变用在城市照明供配电系统中，可装在人行道旁、绿化带内、道路交叉口等处。

同容量箱变的占地面积仅为土建站所占面积的1／5～1／10，同时大大减少了工程设计量和施工量，投资少、见效快。

随着城市建设的不断发展，箱式路灯专用变电站逐步成为我市路灯系统的主要供配电设备。

2、路灯供配电2.1 路灯箱式变电站的总体结构箱式变电站的总体结构是指作为箱式变电站的三个主要部分——高压开关设备、变压器及低压配电装置的布置方式。

箱式变电站的总体布置主要有两种形式：一为组合式，一为一体式。

所谓组合式，是指这三部分各为一室而组成“目”字型或“品”字型布置。

而一体式是指以变压器为主体，熔断器及负荷开关等装在变压器箱体内，构成一体式布置。

组合式箱变中，高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室。

我市所使用的箱式变电站为组合式布置，箱变壳体为环保型非金属壳体。

箱变内的主要设备：(1)高压柜高压柜分为进线柜、环网柜和出线柜。

箱式变电站中，若是终端接线，使用负荷开关—熔断器组合电器：若为环网接线，则采用环网供电单元。

环网供电单元一般配负荷开关，它由两个作为进出线的负荷开关柜和一个变压器回路柜(负荷开关+熔断器)组成。

我市目前箱变中均采用了真空断路器开关设备。

真空断路器开关单元的特点是能在高度真空中灭弧，开断能力强，开断时间短，体积小，占用面积小，无噪声，无污染，寿命长，可频繁操作，检修周期也较长。

探讨箱式变电所在配电系统中的应用1 箱式变电所箱式变电所是一种把高压开关设备、配电变压器和低压配电装置按照合理的接线方案排成一体的工厂预测户外、户内、紧凑式配电设备，它的另一种叫法是预装式变电所，分为拼装式、一体式和组合式三种布置形式。

箱式变电所将高压受电、变压器降压、低压配电等功能有机地组合在一起，采用全封闭式运行的模式，是新崛起的变电站，很适用于城乡建设与改造，被广泛应用于配电系统之中，如矿山、工厂企业、油气田和风力发电站的配电系统中就使用了箱式变电所，如图1所示：2 箱式变电所在城区配电系统中应用的优势箱式变电所与土建变电站之间存在很大的不同之处，主要有如下两个方面：（1）箱式变电所在被使用之前需要经过规定的形式试验考核；（2）箱式变电所是在制造厂完成设计、制造并安装，并完成内部电气接线，这样大大地减少了工作量，工作人员可以节约大量时间从事其他的工作，提高工作效率，然后经过出厂试验的验证，保证了箱式变电所的质量。

箱式变电所的优势还体现在它的配套系统完善，体积小，占地面积少，送电速度迅速，适应环境的能力强，安装工程简单方便，降低对工作人员的要求，它可以长时间安全运行，耗费资金少，并且见效较快。

在繁华市区安装箱式变电所，它的占用面积没有配电房的一半，甚至只有配电房的十分之一，工作人员可以减少劳动力的耗费。

具体表现在以下五个方面：（1）对环境适应能力强。

既可以用于环网供电系统，又适用于终端供电和双线供电方式，而且三种供电方式之间互换性很好，适用于电网的发展，对社会的发展也极其有利；（2）严格隔离箱体内部各室间，它的内部采用金属钢板分隔为高压开关室、低压开关室和变压器室；（3）箱式变电所具有防潮、易成形、隔热效果好、防冻、防裂、防燃等优点，它的外部材料是由非金属玻纤增强特种水泥制成，具有美观的外形，并与附近的建筑形成一体；（4）高压室的设计完善紧凑，可以防止操作失误，性能安全，操作简单，检测方便；（5）供电迅速稳定，常规变电站可以开始供电需要六个月以上的时间，而箱式变电所只需要预先做好基础，安装好就可以正常供电。

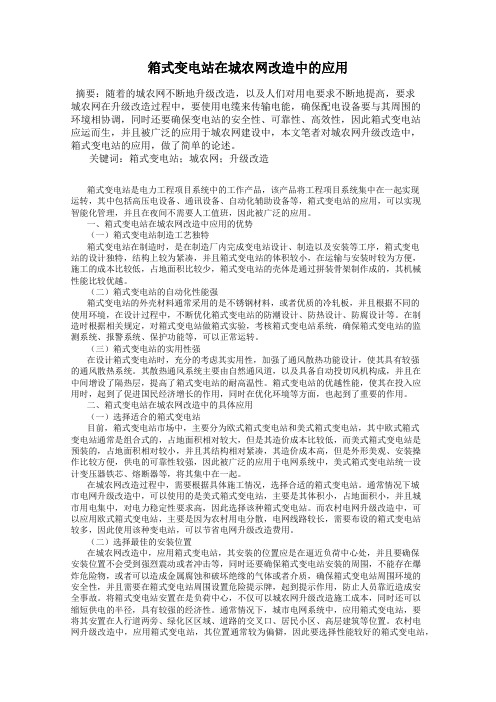

箱式变电站在城农网改造中的应用摘要：随着的城农网不断地升级改造，以及人们对用电要求不断地提高，要求城农网在升级改造过程中，要使用电缆来传输电能，确保配电设备要与其周围的环境相协调，同时还要确保变电站的安全性、可靠性、高效性，因此箱式变电站应运而生，并且被广泛的应用于城农网建设中，本文笔者对城农网升级改造中，箱式变电站的应用，做了简单的论述。

关键词：箱式变电站；城农网；升级改造箱式变电站是电力工程项目系统中的工作产品，该产品将工程项目系统集中在一起实现运转，其中包括高压电设备、通讯设备、自动化辅助设备等，箱式变电站的应用，可以实现智能化管理，并且在夜间不需要人工值班，因此被广泛的应用。

一、箱式变电站在城农网改造中应用的优势（一）箱式变电站制造工艺独特箱式变电站在制造时，是在制造厂内完成变电站设计、制造以及安装等工序，箱式变电站的设计独特，结构上较为紧凑，并且箱式变电站的体积较小，在运输与安装时较为方便，施工的成本比较低，占地面积比较少，箱式变电站的壳体是通过拼装骨架制作成的，其机械性能比较优越。

（二）箱式变电站的自动化性能强箱式变电站的外壳材料通常采用的是不锈钢材料，或者优质的冷轧板，并且根据不同的使用环境，在设计过程中，不断优化箱式变电站的防潮设计、防热设计、防腐设计等。

在制造时根据相关规定，对箱式变电站做箱式实验，考核箱式变电站系统，确保箱式变电站的监测系统、报警系统、保护功能等，可以正常运转。

（三）箱式变电站的实用性强在设计箱式变电站时，充分的考虑其实用性，加强了通风散热功能设计，使其具有较强的通风散热系统。

其散热通风系统主要由自然通风道，以及具备自动投切风机构成，并且在中间增设了隔热层，提高了箱式变电站的耐高温性。

箱式变电站的优越性能，使其在投入应用时，起到了促进国民经济增长的作用，同时在优化环境等方面，也起到了重要的作用。

二、箱式变电站在城农网改造中的具体应用（一）选择适合的箱式变电站目前，箱式变电站市场中，主要分为欧式箱式变电站和美式箱式变电站，其中欧式箱式变电站通常是组合式的，占地面积相对较大，但是其造价成本比较低，而美式箱式变电站是预装的，占地面积相对较小，并且其结构相对紧凑，其造价成本高，但是外形美观、安装操作比较方便，供电的可靠性较强，因此被广泛的应用于电网系统中，美式箱式变电站统一设计变压器铁芯、熔断器等，将其集中在一起。

浅议箱式变电站在城市轨道交通工程的应用(一)一、引言随着我国经济的持续发展，城市轨道交通已成为解决大中型城市公共交通的首选交通工具，广州、上海、深圳、南京、天津、北京、重庆等城市都有已建/在建项目，其他还有一些城市正在处于拟建或筹建阶段，我国的城市轨道交通建设处于高速发展阶段。

在我国的大中城市，不论地铁还是轻轨，都存在空间紧张、土建投资费用高、工期紧张等问题。

牵引变电所作为地铁/轻轨牵引供电系统的核心，具有设备种类多、用房占地面积大和设计周期长的特点。

如能将箱式变电站引入城市轨道交通建设，无疑能缩小车站规模、易于实现车站的景观造型、减少拆迁工作量、节省土建投资、大大减少现场配合量、缩短施工工期等。

二、箱式变电站在城市轨道交通领域中的应用情况目前，牵引箱式变电站已在国外电力系统、城市轨道交通等领域获得非常广泛的应用，如在美国达拉斯地区轻轨系统的16座1500kW和2500kW的牵引变电所采用的都是箱式牵引变电站；圣地亚哥地铁系统E1CAJONLRT线工程中，12座1000kVA牵引变电所采用的也都是箱式牵引变电站；在香港正在运营的东部铁路中，两个牵引变电所和一个分区所采用的都是箱式变电站，该箱式变电站是由当时的英国南威尔士公司制造(现在并入英国FKI集团)，运行至今将近20年了。

在即将投入运营的香港西部铁路中，一个牵引变电所、一个分区所和一个开闭所采用的都是箱式变电站，该箱式变电站是由德国西门子公司供货，预计2004年开通。

在国内，我国由于在这方面的起步相对较晚，一些应用相对简单，一般在集装箱里安装的仅是配电变压器及一些配套开关等主要设备，功能相对比较单一。

在一些地方也有一些不同程度的应用，如城乡建筑、居民小区、中小型工厂、矿山油田以及临时施工用电等场所。

长期以来，我国一直在关注着箱式变电站的发展和应用，同时在这方面一直进行着积极的准备和技术储备。

虽然到目前为止，箱式变电站在我国城市轨道交通领域中还没有实际的运营业绩，但箱式变电站的技术已发展成熟，且已经在其他国家和地区的轨道交通领域中得到广泛的应用。

箱式变电站在电网建设中的应用摘要：箱式变电站，又叫预装式变电所或预装式变电站。

是继土建变电站之后崛起的一种崭新的变电站。

通过对欧式变电站、美式变电站比较说明箱式变电站在电网建设中的应用。

关键词：箱式变电站；分类；特点；安装运行引言箱式变电站，是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱。

箱式变电站在住宅小区、城市公用变、繁华闹市、施工电源等领域替代了土建配电房，配电站，成为新型的成套变配电装置。

1、箱式变电站的原理及分类1.1箱式变电站的原理：箱式变电站是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。

它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。

1.2箱式变电站的分类：1.2.1欧式变电站欧式变电站最早是由欧洲引进中国的一项变电技术，也叫YBW-12系列预装式变电站。

YBW-12系列预装式变电站，欧式预装式变电站是将高压开关设备、配电变压器和低压配电装置布置在3个不同的隔室内，通过电缆或母线来实现电气连接。

特点是防护性好，但由于多了一个外壳，变压器散热不易，要降低容量运行。

欧式变电站的优点有：①运行安全可靠、维护方便可移动。

②在配电系统中，可用于环网配电系统。

也可用于双电源或放射终端配电系统，是当前城乡变电站建设和改造的新型成受到套设备。

1.2.2美式变电站美式变电站是将变压器器身、高压负荷开关、熔断器等元件一同放在变压器油箱内，因浸在油中，元件体积大为缩小，结构更为紧凑，安装方便、灵活。

全绝缘、全密封结构、安全可靠、操作方便、免维护。

但是在我国10kV电网系中性不接地系统中，一相熔丝熔断时不能跳开三相负荷开关，造成非全相运行，危及变压器及用电设备，并且不易实现配电自动化。
