断桥铝门窗技术要求

一、性能要求
1、断桥铝门窗要求使用铝合金，厚度选择根据结构设计要求，不低
于1.4mm。

2、断桥铝门窗有效密封要求，采用三密封机制，有效密封窗框及门
框的气密性能达到GB/T7106-2024铝合金有效密封性能专用机械标准要求。

3、断桥铝门窗打开方式有多种，如单开式（单墙或双墙）、平开式（单墙或双墙）；折叠式（单墙或双墙）；推拉式（单墙或双墙）；转换
式（单墙或双墙）等。

4、断桥铝门窗开启手势，可提供内开外关、外开内关以及左右开式；开关手柄有多种款式以及各种肤色给用户自由选择。

5、断桥铝门窗框要求宽度为30-40mm，框架结构允许超越此范围，
但必须在设计工程中进行说明及验证。

6、断桥铝门窗框架要求安装螺栓头要有阀门功能，能够有效的控制
位移及雨水排出，同时要能够抵御外界的风压及潮湿空气的侵蚀。

7、框架密封条要求使用中性胶，且框架要实现密封能力可抵御热带
地区的暴雨或沙尘等特殊气候的侵蚀。

8、断桥铝门窗密封性能要求窗体内部应采用有效的气密密封剂，防
止外部空气进入扰乱室内空气的环境。

隔热断桥铝合金窗技术要求本工程门框与墙体采用燕尾铁射钉连接，镀锌燕尾铁厚度2mm，间距400mm，门窗框与墙体缝隙应采用聚合物防水砂浆填实，每边塞缝 2.5cm，图纸门尺寸包含门窗框尺寸和四边塞缝尺寸。

窗传热系数必须满足K≤2.60W/(m2·K)，并由施工单位提供“三性实验”报告。

因整窗传热系数不满足要求而导致的全部问题、责任及费用均全部由投标单位（中标单位）负责。

门窗配置：型材不小于55系列，门窗向外开启，隔热条必须使用PA66尼龙，门窗中空玻璃6Low-E+12A+6。

一、材料（一）、铝合金型材要求（1）、外门窗框、扇、拼樘等主要受力杆件所用型材壁厚经设计计算或实验确定。

截面主要受力部位基材最小实测壁厚，外门不应低于2mm，外窗不应低于1.4mm。

（2）、铝合金型材表面处理层厚度应符合下表的规定。

铝合金型材表面采用粉末喷涂工艺，提供不少于20年品质保证，颜色同四期Ⅱ区。

（3）、框与墙体连接的燕尾铁、射钉必须防锈防腐。

（二）、中空Low-E玻璃玻璃必须符合国家标准、行业相应标准及有关的技术规范和施工质量验收规范。

建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃：面积大于1.5m2的窗玻璃或玻璃底边离最终装修面小于900mm的落地窗；7层及以上外窗玻璃均为钢化玻璃。

（三）五金配件1、活动五金应能满足使用5万次以上的A级产品。

2、密封胶条必须使用三元乙丙的橡胶。

3、五金配件的型号、规格和性能应符合国家现行标准的有关规定。

（四）隔热条：必须使用PA66尼龙材质。

（五）密封胶条：必须使用三元乙丙材质。

二、断桥铝门窗材料的选用：1、型材：知名厂家有广东凤铝、广东坚美、广亚铝材、海大铝材等。

2、隔热条：隔热条是断桥铝型材最关键造成部分，必须使用PA66尼龙。

3、断桥铝门窗五金配件：坚朗五金、合和五金等，必须从五金厂家直接拿货。

4、玻璃：断桥铝窗所用玻璃为中空玻璃 6low-E+12A+6。

断桥铝门窗技术要求
1. 断桥铝门窗的密封性能可得特别牛啊！你想想，要是密封不好，那风雨不就呼呼往屋里灌啊，就像那到处漏风的破屋子似的。

咱买的断桥铝门窗，下雨天一定要能挡住雨水，冬天也不能让冷风钻进来呀！比如那款口碑特别好的断桥铝门窗。

2. 断桥铝门窗的隔音效果那绝对得杠杠的呀！难道你想在家里还能听到外面乱七八糟的噪音？安静的环境多重要啊，就像给自己打造了一个宁静的小世界。

像有些在闹市的房子，没个好的隔音门窗可不行，就好比没了盾牌一样。

3. 强度方面，断桥铝门窗可不能软了呀！别到时候风一吹就摇摇晃晃的，那多吓人。

这不就跟人一样，得有个结实的身板儿呀，禁得住折腾。

你看那些质量好的断桥铝门窗，多牢固。

4. 断桥铝门窗的外观也不能马虎呀！咱家里的门窗不就跟脸似的，也得好看呀。

要是丑丑的，多影响心情。

选个美观的款式，每天看着都舒服，对吧？就像那漂亮的衣服让人喜欢。

5. 断桥铝门窗的五金配件可得是高品质的哟！这就跟机器的零件似的，要是差了，整个门窗不就不好用啦。

那些劣质五金配件的门窗可不能要呀，你说是不是？就像鞋子里进了石子儿，那多难受。

6. 断桥铝门窗的隔热性能一定要好哇！夏天那么热，不想屋里热得像蒸笼吧，这时候好的隔热断桥铝门窗就显得太重要啦，要不热得你没处躲没处藏的。

这就像给屋子打了一把遮阳伞。

7. 断桥铝门窗的安装也得好好重视呀！安装不好，前面说的那些不都白费啦？一定要找专业的人来安装，就像盖房子得打牢地基一样。

可别随便找个人瞎弄哟！我觉得呀，买断桥铝门窗就得方方面面都考虑到，这样才能选到真正好的门窗呀！。

铝合金窗技术要求一、本工程所用材料及规范本工程外檐窗为断桥铝合金LOW-E中空玻璃6LOW-E+12A+6，不采暖楼梯间窗为断桥铝合金中空玻璃6+A+6。

本工程外窗采用钢附框的安装方式，窗框与附框及附框与墙体间的缝隙采用发泡聚氨酯高效保温材料填实，窗框与附框的料空腔内应采用发泡聚氨酯高效保温材料填实。

本工程使用的规范制度1.《铝合金门窗工程技术规范》JGJ214-20102.《铝合金建筑型材第2部分阳极氧化、着色型材》(GB/T5237.2)。

阳极氧化膜厚度应不低于AA15级的要求。

3.《铝合金建筑型材第3部分电泳涂漆型材》(GB/T5237.3)。

电泳涂层复合膜厚度应不低于B级≥16μm的要求。

4.《铝合金建筑型材第4部分粉末喷涂型材》(GB/T5237.4)。

粉末喷涂涂层厚度应符合局部厚度≥40μm的要求。

粉末材料采用著名合资厂产品，提供不少于10年品质保证。

采用的品牌应在合同中明确。

5.《铝合金建筑型材第5部分氟碳漆喷涂型材》(GB/T5237.5)。

氟碳漆喷涂漆膜厚度应不低于二涂平均厚度≥30μm的要求。

氟碳漆材料采用著名合资厂产品，提供不少于20年品质保证。

采用的品牌应在合同中明确。

5.《夹层玻璃》（GB9962）6.《中空玻璃》（GB11944）7.《吸热玻璃》（JC/T511）8.《热反射玻璃》（JC693）9.《铝合金门窗拉手》(GB9301)10.《铝合金窗锁》(GB9302)11.《硅酮建筑密封膏》(GB/T14683)12.《建筑用硅酮结构密封胶》(GB16776)二、对材料的要求（一）、断桥铝合金型材。

断桥式铝合金（塑型）窗的原理是利用塑料型材（隔热性高于铝型材1250倍）将室内外两层铝合金既隔开又紧密连接成一个整体，构成一种新的隔热型的铝型材，该产品两面为铝材，中间用塑料型材腔体做断热材料。

这种创新结构设计，兼顾了塑料和铝合金两种材料的优势，同时满足装饰效果和门窗强度及耐老性能的多种要求。

断桥铝窗技术要求断桥铝窗是一种新型的建筑门窗，采用断热铝合金型材制作而成，具有优良的隔热、隔音、防水、防尘等功能。

断桥铝窗技术要求主要包括以下几个方面。

一、材料要求断桥铝窗的型材一般采用高强度铝合金材料，具有良好的抗风压性能和机械强度。

型材的表面要求光滑平整，无明显的划痕和氧化现象。

断桥铝窗的隔热条材料一般采用聚酯塑料或聚氨酯材料，要求具有良好的隔热性能和耐候性能。

二、结构要求断桥铝窗的结构要求合理，具有良好的密封性能和稳定性。

窗框和窗扇之间应采用多点锁闭系统，确保窗扇的开启和关闭平稳轻便。

窗框和窗扇的接缝处应采用密封胶条，确保窗户的密封性能。

断桥铝窗的玻璃还要求具有良好的抗风压性能和防爆性能。

三、隔热要求断桥铝窗的隔热性能是其最大的特点之一。

窗框和窗扇之间的隔热条要求密封严密，确保窗户的隔热性能。

窗户的玻璃还要求具有较高的热传导系数，以减少热量的传输。

断桥铝窗的隔热性能不仅可以有效地降低室内外温差，节约能源，还可以提高室内的舒适度。

四、防水要求断桥铝窗的防水性能是其重要的技术要求之一。

窗框和窗扇之间的接缝处应采用密封胶条，确保窗户的密封性能。

窗户的玻璃还要求具有良好的防水性能，以防止雨水渗入室内。

断桥铝窗的防水性能不仅可以保护室内的物品不被雨水侵蚀，还可以提高室内的舒适度。

五、防尘要求断桥铝窗的防尘性能也是其重要的技术要求之一。

窗框和窗扇之间的接缝处应采用密封胶条，确保窗户的密封性能。

窗户的玻璃还要求具有良好的防尘性能，以防止灰尘进入室内。

断桥铝窗的防尘性能不仅可以保持室内的清洁卫生，还可以提高室内的舒适度。

断桥铝窗技术要求包括材料要求、结构要求、隔热要求、防水要求和防尘要求等方面。

通过合理的设计和制作工艺，断桥铝窗可以满足人们对于门窗的各种需求，提高室内的舒适度和安全性。

同时，断桥铝窗还具有耐用性强、维护成本低等优点，成为现代建筑中不可或缺的一部分。

断桥铝门窗技术交底一、断桥铝门窗简介断桥铝门窗是一种新型的铝合金门窗，它采用断桥技术，将铝合金型材分为内外两部分，中间用隔热条连接，有效地阻止了热量的传导，提高了门窗的保温隔热性能。

断桥铝门窗具有强度高、耐腐蚀、密封性好、美观大方等优点，广泛应用于住宅、商业建筑等领域。

二、材料要求1、断桥铝型材应选用符合国家标准的优质断桥铝型材，其表面处理应均匀、光滑，无明显的色差、划伤、气泡等缺陷。

型材的壁厚应符合设计要求，一般不小于 14mm。

2、玻璃根据设计要求选用合适的玻璃，如普通平板玻璃、中空玻璃、钢化玻璃等。

玻璃的质量应符合国家标准，表面应无明显的划伤、气泡、结石等缺陷。

3、五金配件五金配件的质量直接影响门窗的使用性能和寿命，应选用优质的五金配件，如合页、拉手、锁具、滑轮等。

五金配件的材质、型号、规格应符合设计要求，表面应进行防锈处理。

4、密封材料密封材料应选用具有良好的弹性、耐候性和密封性的材料，如橡胶密封条、硅酮密封胶等。

密封材料的质量应符合国家标准，无老化、开裂等现象。

三、施工准备1、技术准备施工前，应熟悉施工图纸，了解门窗的型号、规格、数量、安装位置等要求。

制定施工方案，明确施工工艺、质量标准和安全措施。

对施工人员进行技术交底，使其掌握施工要点和技术要求。

2、材料准备根据施工图纸和施工方案，准备好所需的断桥铝型材、玻璃、五金配件、密封材料等材料，并确保材料的质量符合要求。

材料应分类存放，妥善保管，防止变形、损坏和丢失。

3、工具准备准备好施工所需的工具，如切割机、电钻、螺丝刀、水平仪、靠尺等，并确保工具的性能良好，能够正常使用。

4、作业条件准备（1）门窗洞口已按设计要求施工完毕，洞口尺寸、垂直度、平整度等符合要求。

（2）门窗框安装前，应将洞口内的杂物清理干净，并用水泥砂浆或细石混凝土对洞口进行找平处理。

（3）安装门窗框时，室内外的装修工程应基本完成，以免对门窗造成损坏。

四、施工工艺1、测量放线根据施工图纸和现场实际情况，用水平仪、铅垂线等工具对门窗洞口进行测量放线，确定门窗的安装位置和标高。

******断桥铝门窗工程技术标准一、总则1、本标准参照国家相关标准规范编制，本标准比国家或当地政府规定高时，按照本标准执行，但有比本标准更高的要求时，按照相应国家或当地政府规定执行。

2、如工程招标文件中的技术要求与本标准不一致时，按照该技术要求执行。

3、本标准中引用的国家或行业标准一旦有更新时，断桥铝门窗工程设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。

二、断桥铝门窗的材料要求1、一般规定1.1 除非下面另有规定，工程所有的断桥铝型材、五金配件、玻璃、密封材料、硅酮结构密封胶为下述采用的国家或行业标准中规定的一等品及以上的品质。

所有型材、配件、密封材料均需要经公司审批并封样后方可使用。

1.2 隐框、半隐框窗或1m以上边长的无框玻璃与玻璃直接粘结承受风荷载作用的，采用硅酮结构密封胶，应与接触材料相容。

2、PVC门窗型材2.1 PVC 门窗用型材的技术标准应符合现行标准GB/T 8814-2004《门、窗用未增塑聚氯乙烯（PVC-U）型材》和JG/T263-2010《建筑门窗用未增塑聚氯乙烯彩色型材》的规定。

以两个标准的较高标准为要求。

2.2 白色型材标准不低于S-Ⅱ-B 类产品，所选用彩色型材不应低于S-Ⅰ-B 类产品（彩色型材低温落锤试验应满足白色型材Ⅰ标准的要求）。

2.3 PVC-U 门窗型材对于平开窗主型材可视面最小实测壁厚不小于2.5mm；对于平开门，其主型材可视面最小实测壁厚不应小于2.8mm；推拉窗主型材可见面的最小实测壁厚不应小于2.5mm。

2.4 PVC 型材断构造要求：型材系列尺寸等于或大于60mm（即60系列）；为多腔构造，有独立的排水腔。

2.5 PVC 型材应与增强型钢和五金配件相适应。

3、玻璃3.1 参考标准：（包括但不限于以下标准）《浮法玻璃》(GB 11614)《夹层玻璃》（GB 9962）《钢化玻璃》（GB/T 9963）《中空玻璃》（GB/T 11944）《夹丝玻璃》（JC 433）《压花玻璃》（JC/T 511-2002）《镀膜玻璃第一部分阳光控制镀膜玻璃》（GB/T 18915.1）《镀膜玻璃第二部分低辐射镀膜玻璃》（GB/T 18915.2）《着色玻璃》（GB/T 18701）《防火玻璃》（GB 15763.1-2001）《贴膜玻璃》（JC 846-1999）《热反射玻璃》（JC693）《建筑玻璃应用技术规程》(JGJ113)《半钢化玻璃》（GB 17841-1999）3.2 PVC门窗玻璃应采用国家标准《浮法玻璃》(GB11614)规定的建筑级浮法玻璃或以其为原片的各种加工玻璃。

断桥铝外窗技术要求
一、技术要求：
1.内外框颜色为乳白色（同一期商城东面外窗颜色），外框电
泳，内喷涂；电泳涂漆厚度≥16μm。

2.窗料型材壁厚≥1.4㎜，采用6low-E+12A+6透明浮法玻璃窗，
60型材制作安装应符合GB5237-2008标准；中空玻璃应符合
GB11944-89；窗纱应符合GB8379-87要求；断桥铝型材内必
须使用PA66尼龙隔热条。

3.外窗气密性能等级不低于GB/T7106-2008中规定6级，抗风
压不低于5级，水密性能：未渗透压力≥25Pa，保温性能：
传导系数≤2.7W；
4.单块玻璃大于1.5㎡或玻璃距离地面小于0.5米，必须使用
安全玻璃。

5.开启窗不小于三道密封，密封条应选用橡胶密封条，并应符
合GB12002要求。

6.门窗型材、五金配件采用坚朗牌；外窗反复启闭性能应≥1
万次且启闭无异常，使用无障碍；
7.外窗框与墙体应固定牢固，之间缝隙采用聚氨酯保温材料填
充，并用密封膏嵌缝；
8.外窗制作样式：见建筑施工图建—68 外门窗大样；
9.其他未尽事宜，按设计图纸及现行国家标准及施工规范执行。

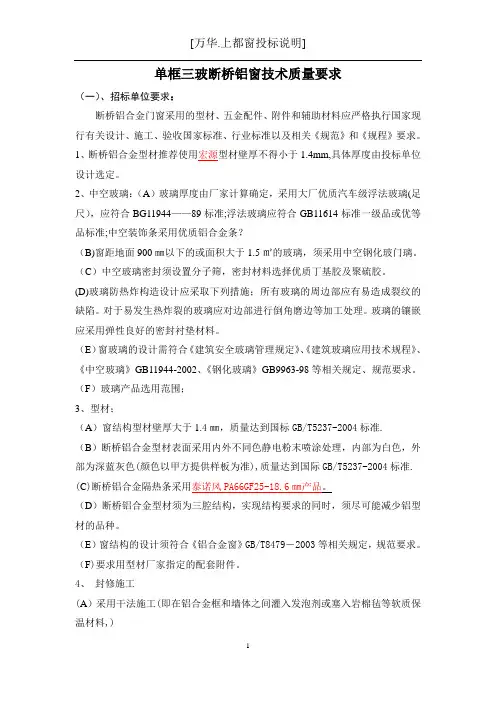

单框三玻断桥铝窗技术质量要求（一）、招标单位要求：断桥铝合金门窗采用的型材、五金配件、附件和辅助材料应严格执行国家现行有关设计、施工、验收国家标准、行业标准以及相关《规范》和《规程》要求。

1、断桥铝合金型材推荐使用宏源型材壁厚不得小于1.4mm,具体厚度由投标单位设计选定。

2、中空玻璃：（A）玻璃厚度由厂家计算确定，采用大厂优质汽车级浮法玻璃(足尺），应符合BG11944——89标准;浮法玻璃应符合GB11614标准一级品或优等品标准;中空装饰条采用优质铝合金条？（B)窗距地面900㎜以下的或面积大于1.5㎡的玻璃，须采用中空钢化玻门璃。

（C）中空玻璃密封须设置分子筛，密封材料选择优质丁基胶及聚硫胶。

(D)玻璃防热炸构造设计应采取下列措施；所有玻璃的周边部应有易造成裂纹的缺陷。

对于易发生热炸裂的玻璃应对边部进行倒角磨边等加工处理。

玻璃的镶嵌应采用弹性良好的密封衬垫材料。

（E）窗玻璃的设计需符合《建筑安全玻璃管理规定》、《建筑玻璃应用技术规程》、《中空玻璃》GB11944-2002、《钢化玻璃》GB9963-98等相关规定、规范要求。

（F）玻璃产品选用范围；3、型材；（A）窗结构型材壁厚大于1.4㎜，质量达到国标GB/T5237-2004标准.（B）断桥铝合金型材表面采用内外不同色静电粉末喷涂处理，内部为白色，外部为深蓝灰色(颜色以甲方提供样板为准),质量达到国际GB/T5237-2004标准.(C)断桥铝合金隔热条采用泰诺风PA66GF25-18.6㎜产品。

（D）断桥铝合金型材须为三腔结构，实现结构要求的同时，须尽可能减少铝型材的品种。

（E）窗结构的设计须符合《铝合金窗》GB/T8479－2003等相关规定，规范要求。

（F)要求用型材厂家指定的配套附件。

4、封修施工(A）采用干法施工(即在铝合金框和墙体之间灌入发泡剂或塞入岩棉毡等软质保温材料,)（B)钢副框与墙体之间用膨涨螺栓和连接片结合使用，（C）窗框与洞口装饰面之间缝隙采用中性硅酮耐候密封胶密封，其宽度及高度大于10㎜。
