化工原理习题及解答

《化工原理》练习题一、简答题1、汽蚀现象2、真空度3、层流二、选择题1. 在静止流体内部各点的静压强相等的必要条件是( )A. 同一种流体内部B. 连通着的两种流体C. 同一种连续流体D. 同一水平面上，同一种连续的流体2. 离心泵的效率η和流量Q的关系为（）。

A. Q增大，η增大B. Q增大，η先增大后减小C. Q增大，η减小D. Q增大，η先减小后增加3. 双层平壁定态热传导，两层壁厚相同，各层的导热系数分别为λ1和λ2，其对应的温度差为△t1和△t2，若△t1＞△t2，则λ1和λ2的关系为（）。

A. λ1＜λ2,B. λ1＞λ2C. λ1=λ2D. 无法确定4. 在阻力平方区内，摩擦系数λ（）。

A. 为常数，与ε/d、Re均无关B.随Re值加大而减小C. 与Re值无关，是ε/d的函数D. 是Re值与ε/ d的函数三、计算题1.有一石油裂解装置，所得热裂物的温度300℃。

今欲设计一换热器，欲将石油从25℃预热到180℃，热裂物经换热后终温不低于200℃，试计算热裂物与石油在换热器中采用并流与逆流时的对数平均温差ΔΤm。

2.如图所示，水由常压高位槽流入精馏塔中。

进料处塔中的压力为0.1大气压（表压），送液管道为φ 45×2.5 mm、长8 m的钢管。

管路中装有180°回弯头一个(le/d =75)，90°标准弯头一个(le/d =35)。

塔的进料量要维持在3.6m3/h，试计算高位槽中的液面要高出塔的进料口多少米？参考数据：水的粘度为1cP Array《化工原理》练习题答案一、简答题1、汽蚀现象泵的入口处的压力低于被输送流体的饱和蒸汽压，形成大量气泡，气泡进入到离心泵的高压区破裂，液滴填充真空区击打器壁，形成汽蚀现象。

2、真空度真空度= 大气压力－绝对压力3、层流流体质点仅沿着与管轴平行的方向作直线运动，质点无径向脉动，质点之间互不混合二、选择题1.D2.B3.A4.C三、简答题1. 解：求得 ∆Tm1=97.2℃∆Tm2=145.7℃2.解： 由流量可求得流速为u=0.8 m/s(5分)。

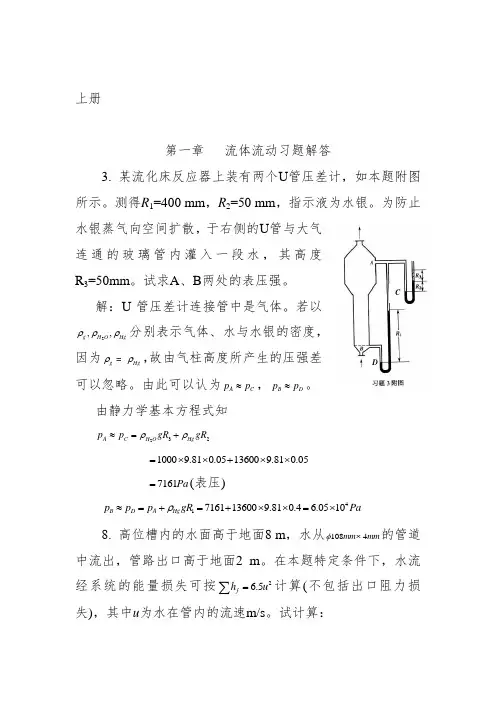

上册第一章流体流动习题解答3. 某流化床反应器上装有两个U 管压差计，如本题附图所示。

测得R 1=400 mm ，R 2=50 mm ，指示液为水银。

为防止水银蒸气向空间扩散，于右侧的U 管与大气连通的玻璃管内灌入一段水，其高度R 3=50mm 。

试求A 、B 两处的表压强。

解：U 管压差计连接管中是气体。

若以2,,g H O Hg ρρρ分别表示气体、水与水银的密度，因为g Hg ρρ，故由气柱高度所产生的压强差可以忽略。

由此可以认为A C p p ≈，B D p p ≈。

由静力学基本方程式知232A C H O Hg p p gR gR ρρ≈=+10009.810.05136009.810.05=⨯⨯+⨯⨯7161Pa =(表压)417161136009.810.4 6.0510B D A Hg p p p gR Pa ρ≈=+=+⨯⨯=⨯8. 高位槽内的水面高于地面8 m ，水从1084mm mm φ⨯的管道中流出，管路出口高于地面2 m 。

在本题特定条件下，水流经系统的能量损失可按26.5fh u =∑计算(不包括出口阻力损失)，其中u 为水在管内的流速m/s 。

试计算：CD(l) 'A A -截面处水的流速；(2)水的流量，以m 3/h 计。

解：(1) 取高位槽水面为上游截面11'-，管路出口内侧为下游截面22'-，如图所示，那么128,2z m z m == (基准水平面为地面)1120,0u p p ≈==(表压)，'A A -处的流速与管路出口处的流速相同，2A u u = (管径不变，密度相同)在截面11'-和22'-间列柏努利方程方程，得 222fu g z h ∆=+∑，其中26.5fh u =∑代入数据226.59.81(82)2u u +=⨯-解得2.9/A u u m s ==(2)2332.9(10842)10360082/4h V uA m h π-⎡⎤==⨯⨯-⨯⨯⨯=⎣⎦9. 20℃的水以2.5 m/s 的流速流经38 2.5mm mm φ⨯的水平管，此管以锥形管与另一533mm mm φ⨯的水平管相连。

化工原理习题答案问题一：质量守恒及干燥问题问题描述：一种含有30%水分的湿煤经过加热后，其水分含量降低到15%。

问：为了使1000kg湿煤的水分含量降到15%，需要排除多少千克水分？解答：根据质量守恒原则，该问题可以通过计算质量的变化来求解。

设湿煤的初始质量为m1，水分含量为w1，加热后的质量为m2，水分含量为w2。

根据题意可得到以下关系：m1 = m2 + m水分 w1 = (m水分 / m1) × 100% w2 = (m水分 / m2) × 100%根据题意可得到以下关系： w2 = 15% = 0.15 w1 = 30% = 0.30将以上关系代入计算，可得到： 0.15 = (m水分 / m2) × 100% 0.30 = (m水分 / m1) × 100%解得：m水分 = 0.15 × m2 = 0.30 × m1代入具体数值进行计算： m水分 = 0.15 × 1000kg = 150kg因此，需要排除150千克水分。

问题二：能量守恒问题问题描述：一个装有100升水的水箱，水温为20°C。

向该水箱中加热10000千卡的热量，水温升高到40°C。

问：热容量为1千卡/升·°C的水箱的温度升高了多少度？解答：根据能量守恒原理，可以通过计算热量的变化来求解。

热量的变化可表示为：Q = mcΔT其中，Q为热量的变化量，m为物体的质量，c为物体的比热容，ΔT为温度的变化。

根据题意可得到以下关系： Q = 10000千卡 = 10000 × 1000卡 m = 100升 = 100升 × 1千克/升 = 100 × 1千克 c = 1千卡/升·°C 代入公式计算温度的变化ΔT：10000 × 1000 = (100 × 1) × (ΔT) ΔT = (10000 × 1000) / (100 × 1) = 1000000 / 100 = 10000°C 因此，热容量为1千卡/升·°C的水箱的温度升高了10000度。

化工原理题库第一章 流体流动一、名词解释（每小题2分）1、法定计量单位由国家以命令形式规定允许使用的计量单位。

2、稳定流动流动系统中各截面上的流速、压强、密度等各有关物理量仅随位置变化不随时间变化。

3、不稳定流动流动系统中各截面上的流速、密度、压强等随位置及时间而变。

4、流动边界层流体流过壁面时，如果流体润湿壁面，则必然形成速度梯度很大的流体层叫流动边界层。

5、边界层分离流体在一定条件下脱离壁面的现象叫边界层的分离。

6、速度梯度du dy速度梯度，即在与流动方向垂直的y 方向上流体速度的变化率。

7、牛顿黏性定律dydu μτ= 8、当量长度e l把流体流过某一管件或阀门的局部阻力折算成相当于流过一段与它直径相同、长度为e l 的直管阻力。

所折算的直管长度称为该管件或阀门的当量长度。

9、因次分析法用维数不多的无因次数群代替较多的变量，对一个复杂的物理现象可简化实验工作，该方法称为因次分析法。

10、相对粗糙度 ε /d —相对粗糙度。

11、黏性与黏度运动流体内部产生的阻碍流体向前运动的特性。

S yu F ∆∆=μ，μ—比例系数，流体的黏性愈大，其值愈大，所以称为粘滞系数或动力黏度，简称黏度。

12、点速度流通截面上某一点的速度，可直接测量m/S。

13、绝压以绝对零压作起点计算的压强，称为绝对压强。

14、表压表示被测流体的绝对压强比大气压强高出的数值，称为表压强。

15、真空度真空度等于大气压强减去绝对压强。

二、单选择题（每小题2分）1、某物体的质量为1000kg，则其重量为______。

BA 1000 NB 9810 N C9810 kgf D 1000/9.81 kgf2、4℃水在SI制中密度为______；重度为______；在工程单位制中密度为______；重度为______。

B D C AA1000kgf/m3B1000kg/m3C102kgf·s2/m4 D9810N/m33、如图所示，若液面恒定，忽略流动阻力损失，则放水管的出口速度U与______有关AA HB H、dC dD PaE H、d、Pa4、用标准孔板流量计测量管中的流量，采用如图所示三种装置，两测压孔距离h相等，d1＝d2＝d3，各管流速相等。

·流体流动部分1．某储油罐中盛有密度为960 kg/m 3的重油（如附图所示），油面最高时离罐底9.5 m ，油面上方与大气相通。

在罐侧壁的下部有一直径为760 mm 的孔，其中心距罐底1000 mm ，孔盖用14 mm 的钢制螺钉紧固。

若螺钉材料的工作压力为39.5×106 Pa ，问至少需要几个螺钉（大气压力为101.3×103 Pa ）？解：由流体静力学方程，距罐底1000 mm 处的流体压力为[]（绝压）Pa 10813.1Pa )0.15.9(81.9960103.10133⨯=-⨯⨯+⨯=+=gh p p ρ 作用在孔盖上的总力为N 10627.3N 76.04π103.10110813.1)(4233a ⨯⨯⨯⨯⨯-=＝）－＝（A p p F每个螺钉所受力为N 10093.6N 014.04π105.39321⨯=÷⨯⨯=F因此)（个）695.5N 10093.610627.3341≈=⨯⨯==F F n2．如本题附图所示，流化床反应器上装有两个U 管压差计。

读数分别为R 1=500 mm ，R 2=80 mm ，指示液为水银。

为防止水银蒸气向空间扩散，于右侧的U 管与大气连通的玻璃管内灌入一段水，其高度R 3=100 mm 。

试求A 、B 两点的表压力。

解：（1）A 点的压力()（表）Pa 101.165Pa 08.081.9136001.081.9100042汞3水A ⨯=⨯⨯+⨯⨯=+=gR gR p ρρ（2）B 点的压力 ()（表）Pa 107.836Pa 5.081.91360010165.1441汞A B ⨯=⨯⨯+⨯=+=gR p p ρ习题2附图习题1附图3、如本题附图所示，水在管道内流动。

为测量流体压力，在管道某截面处连接U 管压差计，指示液为水银，读数R=100毫米，h=800mm 。

为防止水银扩散至空气中，在水银液面上方充入少量水，其高度可忽略不计。

化工原理课后习题解答（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章 流体流动1. 某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。

已知该地区大气压强为 98.7×103 Pa 。

解：由 绝对压强 = 大气压强 – 真空度 得到：设备内的绝对压强P 绝 = 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P 表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/? 的油品，油面高于罐底 6.9 m ，油面上方为常压。

在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm ，孔盖用14mm 的钢制螺钉紧固。

若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力 即 P 油 ≤ σ螺解：P 螺 = ρgh ×A = 960×9.81×(9.6-0.8) ×3.14×0.762 150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油 ≤ σ螺 得 n ≥ 6.23 取 n min = 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。

测得R 1 = 400 mm ， R 2 = 50 mm ，指示液为水银。

为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R 3 = 50 mm 。

试求A ﹑B 两处的表压强。

分析：根据静力学基本原则，对于右边的Ｕ管压差计，a –a ′为等压面，对于左边的压差计，b –b ′为另一等压面，分别列出两个等压面处的静力学基本方程求解。

传热习题及答案一、选择题：1、关于传热系数K 下述说法中错误的是（ ）CA 、传热过程中总传热系数K 实际是个平均值；B 、总传热系数K 随着所取的传热面不同而异；C 、总传热系数K 可用来表示传热过程的强弱，与冷、热流体的物性无关；D 、要提高K 值，应从降低最大热阻着手；2、在确定换热介质的流程时，通常走管程的有（ ），走壳程的有（ ）。

Ａ、Ｃ、Ｄ；Ｂ、Ｅ、ＦＡ、高压流体； Ｂ、蒸汽； Ｃ、易结垢的流体；Ｄ、腐蚀性流体； Ｅ、粘度大的流体； Ｆ、被冷却的流体；3、影响对流传热系数的因素有( )。

A 、B 、C 、D 、EA 、产生对流的原因；B 、流体的流动状况；C 、流体的物性；D 、流体有无相变；E 、壁面的几何因素；4、某套管换热器，管间用饱和水蒸气将湍流流动的空气加热至指定温度，若需进一步提高空气出口温度，拟将加热管管径增加一倍（管长、流动状态及其他条件均不变），你认为此措施是：AA 、不可行的；B 、可行的；C 、可能行，也可能不行；D 、视具体情况而定；解：原因是：流量不变 2d u =常数当管径增大时，a. 2/u l d ∝，0.80.2 1.8/1/u d d α∝= b. d 增大时，α增大，d α∝综合以上结果， 1.81/A dα∝，管径增加，A α下降 根据()21p mc t t KA -=m Δt对于该系统K α≈∴2112ln m t t KA t A T t T t α-∆≈-- 即121ln p mc AT t T t α=-- ∵A α↓ 则12ln T t T t -↓-∴2t ↓ ⇒ 本题在于灵活应用管内强制湍流表面传热系数经验关联式：0.80.023Re Pr n u N =，即物性一定时，0.80.2/u d α∝。

根据连续性方程，流量不变时，24V d u π==常数，所以管径变化，管内流速也发生变化。

管间用饱和水蒸气加热，热阻小，可以忽略不计，总热阻近似等于管内传热热阻，即K α≈5、对下述几组换热介质，通常在列管式换热器中K 值从大到小正确的排列顺序应是（ ）。

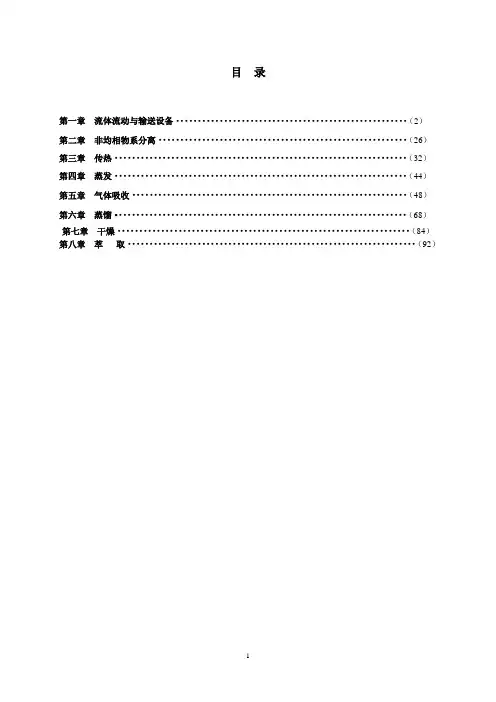

目录第一章流体流动与输送设备 (2)第二章非均相物系分离 (26)第三章传热 (32)第四章蒸发 (44)第五章气体吸收 (48)第六章蒸馏 (68)第七章干燥 (84)第八章萃取 (92)第一章 流体流动与输送机械1. 燃烧重油所得的燃烧气，经分析知其中含CO 28.5％，O 27.5％，N 276％，H 2O8％（体积％），试求此混合气体在温度500℃、压力101.3kPa 时的密度。

解：混合气体平均摩尔质量m o lkg M y M i i m /1086.281808.02876.032075.044085.03-⨯=⨯+⨯+⨯+⨯=∑=∴ 混合密度333/455.0)500273(31.81086.28103.101m kg RT pM m m =+⨯⨯⨯⨯==-ρ2．已知20℃下水和乙醇的密度分别为998.2 kg/m 3和789kg/m 3,试计算50％（质量％）乙醇水溶液的密度。

又知其实测值为935 kg/m 3，计算相对误差。

解：乙醇水溶液的混合密度7895.02.9985.012211+=+=ρρρa a m3/36.881m kg m =∴ρ相对误差：%74.5%10093536.8811%100=⨯⎪⎭⎫ ⎝⎛-=⨯-实实m m m ρρρ3．在大气压力为101.3kPa 的地区，某真空蒸馏塔塔顶的真空表读数为85kPa 。

若在大气压力为90 kPa 的地区，仍使该塔塔顶在相同的绝压下操作，则此时真空表的读数应为多少？解：''真真绝p p p p p a a -=-=∴kPa p p p p a a 7.73)853.101(90)(''=--=--=真真4．如附图所示，密闭容器中存有密度为900 kg/m 3的液体。

容器上方的压力表读数为42kPa ，又在液面下装一压力表，表中心线在测压口以上0.55m ，其读数为58 kPa 。

试计算液面到下方测压口的距离。

第一章 流体流动习题解答1－1 已知甲城市的大气压为760mmHg ，乙城市的大气压为750mmHg 。

某反应器在甲地操作时要求其真空表读数为600mmHg ，若把该反应器放在乙地操作时，要维持与甲地操作相同的绝对压，真空表的读数应为多少，分别用mmHg 和Pa 表示。

[590mmHg, 7.86×104Pa]解：P （甲绝对）=760-600=160mmHg 750-160=590mmHg=7.86×104Pa1－2用水银压强计如图测量容器内水面上方压力P 0，测压点位于水面以下0.2m 处，测压点与U 形管内水银界面的垂直距离为0.3m ，水银压强计的读数R ＝300mm ，试求 （1）容器内压强P 0为多少？（2）若容器内表压增加一倍，压差计的读数R 为多少？习题1－2 附图[(1) 3.51×104N ⋅m －2 (表压)； (2)0.554m] 解：1. 根据静压强分布规律 P A ＝P 0＋g ρH P B ＝ρ，gR因等高面就是等压面，故P A ＝ P B P 0＝ρ，gR －ρgH ＝13600×9.81×0.3－1000×9.81(0.2+0.3)=3.51×104N/㎡ (表压) 2. 设P 0加倍后，压差计的读数增为R ，＝R ＋△R ，容器内水面与水银分界面的垂直距离相应增为H ，＝H ＋2R∆。

同理， ''''''02Rp gR gH gR g R gH gρρρρρρ∆=-=+∆--000p g g p p 0.254m g g 10009.81g g 136009.812R H R ρρρρρρ⨯∆⨯⨯，，，4，，－（－）－ 3.5110＝＝＝＝－－－220.30.2540.554m R R R ∆，＝＋＝＋＝1－3单杯式水银压强计如图的液杯直径D ＝100mm ，细管直径d ＝8mm 。
