软件工程之数据流图(DFD)数据库分析与设计一．软件工程之数据流图和数据字典 (1)1.1数据流图的基本成分 (1)1.2数据流图的基本原则 (1)1.3 DD(Data Dictionary)数据字典 (2)1.3.1 数据字典的内容以及格式 (2)1.3.2 数据字典条目 (2)二．数据库分析与设计 (3)2.1 某公司销售信息管理系统需求描述 (3)2.2 系统数据库概念模型设计 (4)2.2.1 提炼需求描述得到实体型 (4)2.2.2 三个实体型之间的实体联系图(E-R图) (4)2.3 系统数据库逻辑模型设计 (4)2.3.1 E-R图向关系数据库转换思想 (4)2.3.2 销售信息管理系统逻辑模型设计 (8)一．软件工程之数据流图和数据字典1.1数据流图的基本成分数据流图主要由4种成分(加工、数据流，数据存储文件、数据源点或汇点)组成，如表1.1所示：表1.1数据流图基本成分1.2数据流图的基本原则1.在单张DFD中，必须满足以下原则：●一个加工的输出数据流不能与输入数据流同名，即使它们的组成成分相同(流进和流出存储文件的数据流除外)●数据流不能存在于外部实体与外部实体之间，也不能存在于外部实体和数据存储文件之间；●保持数据守恒。

一个加工所有输出数据流中的数据必须能从该加工的输入数据流中直接获得，或者是通过该加工能产生的数据；●每个加工必须既有输入数据流，又有输出数据流；●所有的数据流都必须以一个加工开始，或以一个加工结束（数据流存在于加工与加工之间，加工与数据存储文件之间，加工与外部实体之间）。

●流向/流出数据存储文件的数据流名可以省略不写。

2.在父图与子图之间，必须满足以下原则●保持父图与子图的平衡。

也就是说，父图中某加工的输入(输出)数据流中的数据必须与它的子图的输入(输出)数据流中的数据在数量和名字上相同;●加工细节隐藏。

根据抽象原则，在画父图时，只需画出加工和加工之间的关系，而不必画出各个加工内部的细节;●均匀分解。

实验三数据流图与数据字典数据流图与数据字典是软件工程中常用的工具，用于描述系统的功能和数据流动。

本文将详细介绍数据流图和数据字典的定义、结构和使用方法。

一、数据流图数据流图（Data Flow Diagram，简称DFD）是一种图形化的工具，用于描述系统内部的数据流动和处理过程。

它由四个基本元素组成：数据流、处理器、数据存储和外部实体。

下面分别对这些元素进行详细介绍。

1. 数据流（Data Flow）数据流是系统中不同部分之间传输的数据。

它用箭头表示，箭头的方向表示数据的流向。

数据流可以分为输入数据流和输出数据流。

输入数据流表示从外部实体进入系统的数据，输出数据流表示从系统流出到外部实体的数据。

2. 处理器（Process）处理器表示对数据进行处理的功能模块或子系统。

它可以是一个人、一个机器或一个软件模块。

处理器接收输入数据流，经过处理后产生输出数据流。

3. 数据存储（Data Store）数据存储表示系统中用于存储数据的位置，如数据库、文件等。

数据存储是持久化的，可以在系统的不同执行过程中保存数据。

4. 外部实体（External Entity）外部实体表示系统外部的实体，可以是用户、其他系统或设备等。

外部实体与系统之间通过数据流进行数据交换。

在数据流图中，以上四个元素通过连线连接起来，形成一个完整的系统模型。

数据流图可以分为多个层次，从整体到细节逐步展开，以便更好地理解系统的功能和数据流动。

二、数据字典数据字典（Data Dictionary）是对系统中使用的数据元素进行定义和描述的文档。

它包含了系统中使用的数据元素的名称、定义、属性和关系等信息。

数据字典的主要作用是提供对系统中数据元素的统一定义和描述，以便于系统开发和维护。

数据字典的内容包括以下几个方面：1. 数据元素名称（Data Element Name）数据元素名称是对数据元素进行命名的标识符。

它应该具有描述性，能够清晰地表达数据元素的含义。

实验三数据流图与数据字典数据流图与数据字典是软件开发过程中用于描述系统功能和数据流动的重要工具。

数据流图是一种图形化的表示方法，用于展示系统中数据的流动和处理过程。

数据字典则是对数据流图中使用的数据流、数据存储和处理过程进行详细描述的文档。

数据流图由一系列的图形符号组成，包括外部实体、过程、数据流和数据存储。

外部实体表示与系统进行交互的外部组织或个体，可以是用户、其他系统或设备等。

过程表示对数据进行处理或转换的功能模块，可以是算法、计算机程序或其他处理机制。

数据流表示数据在系统中的流动，可以是输入数据、输出数据或在过程中传递的数据。

数据存储表示系统中用于存储数据的物理或逻辑存储设备。

数据字典是对数据流图中所使用的数据流、数据存储和处理过程进行详细描述的文档。

它包含了对每个数据流、数据存储和处理过程的名称、定义、属性和关系的描述。

数据流的描述包括数据流的名称、数据流的类型、数据流的描述、数据流的来源和去向等信息。

数据存储的描述包括数据存储的名称、数据存储的类型、数据存储的描述、数据存储的结构和数据存储的使用等信息。

处理过程的描述包括处理过程的名称、处理过程的描述、处理过程的输入和输出等信息。

下面是一个示例的数据流图和数据字典，以一个在线购物系统为例：数据流图：```外部实体：顾客，管理员过程：浏览商品，添加到购物车，结算购物车，生成订单，支付订单，发货，确认收货数据流：商品信息，购物车信息，订单信息，支付信息，发货信息，收货信息数据存储：商品库存，订单数据库```数据字典：```数据流：- 商品信息- 名称：商品信息- 类型：结构化数据- 描述：包含商品的名称、价格、描述等信息 - 来源：商品库存- 去向：浏览商品、添加到购物车- 购物车信息- 名称：购物车信息- 类型：结构化数据- 描述：包含顾客的购物车中的商品信息- 来源：添加到购物车- 去向：结算购物车- 订单信息- 名称：订单信息- 类型：结构化数据- 描述：包含顾客的订单信息，包括商品信息、数量、总价等 - 来源：生成订单- 去向：支付订单- 支付信息- 名称：支付信息- 类型：结构化数据- 描述：包含顾客的支付信息，包括支付方式、金额等- 来源：支付订单- 去向：发货- 发货信息- 名称：发货信息- 类型：结构化数据- 描述：包含订单的发货信息，包括快递公司、快递单号等- 来源：发货- 去向：确认收货- 收货信息- 名称：收货信息- 类型：结构化数据- 描述：包含顾客的收货信息，包括收货人、地址、联系方式等- 来源：确认收货- 去向：无数据存储：- 商品库存- 名称：商品库存- 类型：数据库- 描述：存储所有商品的库存信息- 结构：商品ID、商品名称、商品价格、商品描述等- 使用：浏览商品、添加到购物车- 订单数据库- 名称：订单数据库- 类型：数据库- 描述：存储所有订单的信息- 结构：订单ID、顾客ID、商品信息、数量、总价等- 使用：生成订单、支付订单、发货、确认收货```以上是一个简单的示例，实际的数据流图和数据字典会更加复杂和详细。

实验三数据流图与数据字典数据流图与数据字典是系统分析与设计中常用的工具，用于描述系统的数据流动和数据存储。

本文将详细介绍数据流图和数据字典的概念、作用、构成要素以及使用方法。

一、数据流图（Data Flow Diagram，简称DFD）数据流图是一种图形化的工具，用于描述系统内部的数据流动。

数据流图由一系列的过程、数据流、数据存储和外部实体组成，通过箭头来表示数据的流向。

数据流图可以帮助分析师和设计师理解系统的数据流动过程，找出系统中的问题和改进方案。

1. 概念和作用数据流图是一种图形化的工具，用于描述系统内部的数据流动。

数据流图由一系列的过程、数据流、数据存储和外部实体组成，通过箭头来表示数据的流向。

数据流图可以帮助分析师和设计师理解系统的数据流动过程，找出系统中的问题和改进方案。

2. 构成要素数据流图由以下几个要素构成：2.1 过程（Process）：过程表示系统内部的功能模块或子系统，通常用圆角矩形表示。

过程通过处理输入的数据流生成输出的数据流。

2.2 数据流（Data Flow）：数据流表示系统内部的数据流动，通常用箭头表示。

数据流可以是实体、文件、报表等。

2.3 数据存储（Data Store）：数据存储表示系统中的数据存储位置，通常用平行四边形表示。

数据存储可以是数据库、文件、表格等。

2.4 外部实体（External Entity）：外部实体表示系统外部的参与者或其他系统，通常用矩形表示。

外部实体可以是用户、其他系统、传感器等。

3. 使用方法数据流图的绘制一般分为以下几个步骤：3.1 确定系统的边界：确定系统的输入和输出，确定系统与外部实体的交互。

3.2 确定过程：确定系统内部的功能模块或子系统。

3.3 确定数据流：确定系统内部的数据流动过程，包括输入、输出和中间过程。

3.4 确定数据存储：确定系统中的数据存储位置。

3.5 绘制数据流图：根据以上确定的要素，绘制数据流图。

4. 示例数据流图以下是一个示例的数据流图：（图中省略）在这个示例中，外部实体是用户，用户通过输入数据流将数据送入系统。

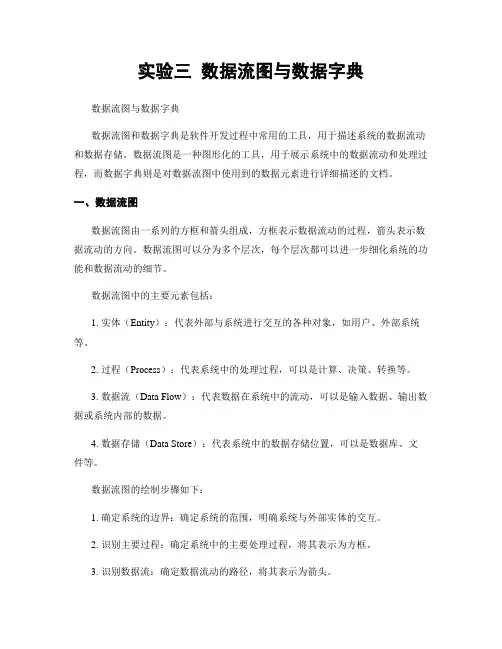

实验三数据流图与数据字典数据流图与数据字典数据流图和数据字典是软件开发过程中常用的工具，用于描述系统的数据流动和数据存储。

数据流图是一种图形化的工具，用于展示系统中的数据流动和处理过程，而数据字典则是对数据流图中使用到的数据元素进行详细描述的文档。

一、数据流图数据流图由一系列的方框和箭头组成，方框表示数据流动的过程，箭头表示数据流动的方向。

数据流图可以分为多个层次，每个层次都可以进一步细化系统的功能和数据流动的细节。

数据流图中的主要元素包括：1. 实体（Entity）：代表外部与系统进行交互的各种对象，如用户、外部系统等。

2. 过程（Process）：代表系统中的处理过程，可以是计算、决策、转换等。

3. 数据流（Data Flow）：代表数据在系统中的流动，可以是输入数据、输出数据或系统内部的数据。

4. 数据存储（Data Store）：代表系统中的数据存储位置，可以是数据库、文件等。

数据流图的绘制步骤如下：1. 确定系统的边界：确定系统的范围，明确系统与外部实体的交互。

2. 识别主要过程：确定系统中的主要处理过程，将其表示为方框。

3. 识别数据流：确定数据流动的路径，将其表示为箭头。

4. 识别数据存储：确定系统中的数据存储位置，将其表示为方框。

5. 细化数据流图：根据系统的需求，逐步细化数据流图，添加更多的过程和数据流。

6. 验证数据流图：对绘制好的数据流图进行验证，确保系统的功能和数据流动的准确性。

二、数据字典数据字典是对数据流图中使用到的数据元素进行详细描述的文档，包括数据流、数据存储、过程和实体等。

数据字典中的主要元素包括：1. 数据流（Data Flow）：对数据流进行详细描述，包括数据流的名称、数据类型、数据长度等。

2. 数据存储（Data Store）：对数据存储进行详细描述，包括数据存储的名称、数据结构、数据元素等。

3. 过程（Process）：对过程进行详细描述，包括过程的名称、功能、输入数据、输出数据等。

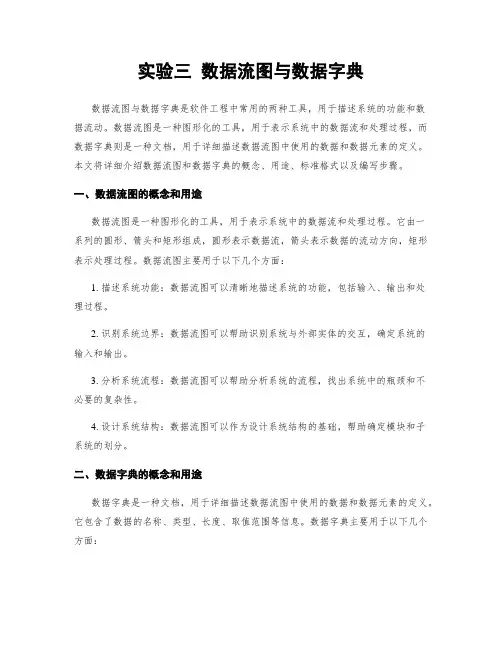

实验三数据流图与数据字典数据流图与数据字典是软件工程中常用的两种工具，用于描述系统的功能和数据流动。

数据流图是一种图形化的工具，用于表示系统中的数据流和处理过程，而数据字典则是一种文档，用于详细描述数据流图中使用的数据和数据元素的定义。

本文将详细介绍数据流图和数据字典的概念、用途、标准格式以及编写步骤。

一、数据流图的概念和用途数据流图是一种图形化的工具，用于表示系统中的数据流和处理过程。

它由一系列的圆形、箭头和矩形组成，圆形表示数据流，箭头表示数据的流动方向，矩形表示处理过程。

数据流图主要用于以下几个方面：1. 描述系统功能：数据流图可以清晰地描述系统的功能，包括输入、输出和处理过程。

2. 识别系统边界：数据流图可以帮助识别系统与外部实体的交互，确定系统的输入和输出。

3. 分析系统流程：数据流图可以帮助分析系统的流程，找出系统中的瓶颈和不必要的复杂性。

4. 设计系统结构：数据流图可以作为设计系统结构的基础，帮助确定模块和子系统的划分。

二、数据字典的概念和用途数据字典是一种文档，用于详细描述数据流图中使用的数据和数据元素的定义。

它包含了数据的名称、类型、长度、取值范围等信息。

数据字典主要用于以下几个方面：1. 数据定义：数据字典可以帮助定义系统中使用的数据和数据元素，包括名称、类型、长度、取值范围等。

2. 数据流分析：数据字典可以帮助分析数据流的含义和用途，确保数据的正确流动。

3. 数据传递：数据字典可以帮助确定数据在系统中的传递方式和存储方式，确保数据的完整性和安全性。

4. 数据管理：数据字典可以作为数据管理的参考，帮助管理和维护系统中的数据。

三、数据流图的标准格式数据流图的标准格式包括了四个主要部分：外部实体、数据流、处理过程和数据存储。

下面是数据流图的标准格式：1. 外部实体：外部实体表示系统与外部世界的交互，可以是人、组织或其他系统。

外部实体用矩形框表示，并在框内写明外部实体的名称。

2. 数据流：数据流表示数据在系统中的流动，可以是输入数据、输出数据或在系统内部传递的数据。

实验三数据流图与数据字典数据流图与数据字典是系统分析与设计过程中常用的工具，用于描述系统中的数据流动和数据存储。

本文将详细介绍数据流图和数据字典的概念、用途、标准格式以及编写方法。

一、数据流图数据流图（Data Flow Diagram，简称DFD）是一种图形化的工具，用于表示系统中数据的流动过程。

它由一系列的过程、数据流、数据存储和外部实体组成。

1. 概念- 过程（Process）：代表系统中的一个功能模块或者子系统，用圆角矩形表示，通常用动词短语命名。

- 数据流（Data Flow）：表示系统中数据的流动，用箭头表示，箭头指向数据流的方向，通常用名词短语命名。

- 数据存储（Data Store）：表示系统中数据的存储位置，用平行四边形表示，通常用名词短语命名。

- 外部实体（External Entity）：表示系统外部与系统进行数据交互的实体，用矩形表示，通常用名词短语命名。

2. 用途数据流图主要用于以下方面：- 描述系统的功能和数据流动过程，匡助分析人员理解系统的整体结构。

- 识别系统中的数据流、数据存储和过程，有助于发现系统中的问题和改进空间。

- 作为与用户和开辟人员沟通的工具，匡助他们共同理解系统需求和设计。

3. 标准格式数据流图的标准格式包括四个层次，分别是：0层数据流图、1层数据流图、2层数据流图和3层数据流图。

- 0层数据流图：也称为上下文图，用于表示系统与外部实体之间的交互关系。

它只包含一个过程，一个外部实体和相应的数据流，用于描述系统的整体概貌。

- 1层数据流图：用于进一步分解0层数据流图中的过程，将系统功能拆分成更小的模块。

它包含多个过程、外部实体和数据流，用于描述系统的主要功能。

- 2层数据流图：用于进一步分解1层数据流图中的过程，将系统功能进一步细化。

它包含多个更小的过程、外部实体和数据流，用于描述系统的详细功能。

- 3层数据流图：用于进一步分解2层数据流图中的过程，将系统功能拆分成最小的功能模块。

实验三数据流图与数据字典数据流图（Data Flow Diagram，简称DFD）和数据字典（Data Dictionary）是软件工程中常用的两种工具，用于描述系统的功能和数据流动。

本文将详细介绍数据流图和数据字典的定义、使用方法以及相关的注意事项。

一、数据流图（Data Flow Diagram）数据流图是一种图形化的工具，用于描述系统内部的数据流动和处理过程。

它通过图形符号表示系统的各个组件（称为处理器）以及它们之间的数据流动（称为数据流），从而清晰地展示系统的功能和数据流向。

1. 数据流图的符号和构成数据流图由以下几种基本符号构成：- 矩形框：表示系统的功能或者处理过程，也称为处理器（Process）。

每一个处理器都有一个名称，用于描述它的功能。

- 箭头线：表示数据流（Data Flow），用于表示数据在不同处理器之间的流动。

- 圆圈：表示数据存储（Data Store），用于表示数据在系统中的存储位置。

- 菱形：表示外部实体（External Entity），用于表示与系统交互的外部实体，如用户、其他系统等。

2. 数据流图的层次结构数据流图可以按照层次结构进行划分，从而更好地描述系统的功能和数据流向。

普通来说，数据流图可以分为多个层次，每一个层次都包含了更加详细的功能和数据流动。

- 0级数据流图（Level 0 DFD）：是最高层次的数据流图，用于描述系统的整体功能和数据流向。

- 1级数据流图（Level 1 DFD）：是对0级数据流图的进一步细化，用于描述系统的具体功能和数据流动。

- 更高级别的数据流图：如果需要更详细地描述系统的功能和数据流动，可以继续划分更高级别的数据流图。

3. 数据流图的绘制步骤绘制数据流图的普通步骤如下：- 确定系统的边界：确定系统的范围和边界，即哪些功能和实体属于系统的一部份，哪些属于外部实体。

- 确定处理器：确定系统中的功能和处理过程，将每一个功能表示为一个矩形框，并为每一个处理器命名。

实验三数据流图与数据字典数据流图和数据字典是软件工程中常用的工具，用于描述系统的功能和数据流动。

本文将详细介绍数据流图和数据字典的标准格式以及其相关内容。

一、数据流图的标准格式数据流图是一种图形化的工具，用于描述系统中数据的流动和处理过程。

数据流图由一系列的方框和箭头组成，方框表示系统的功能模块，箭头表示数据的流动方向。

数据流图的标准格式包括以下几个部分：1. 上下文图(Context Diagram)：上下文图是数据流图的最高层次表示，用于描述系统与外部实体之间的交互关系。

上下文图只有一个功能模块，即系统本身，用一个方框表示。

2. 0级数据流图(Level 0 DFD)：0级数据流图是对系统的整体功能进行描述，包括系统的输入、输出和处理过程。

0级数据流图由多个功能模块组成，每个功能模块用一个方框表示，功能模块之间用箭头表示数据的流动方向。

3. 1级数据流图(Level 1 DFD)：1级数据流图对0级数据流图中的功能模块进行进一步细化，将每个功能模块拆分成更详细的子功能模块。

1级数据流图由多个功能模块和子功能模块组成，每个功能模块和子功能模块用一个方框表示，功能模块之间用箭头表示数据的流动方向。

4. 数据存储(Data Store)：数据存储用于表示系统中的数据存储位置，可以是数据库、文件或其他数据存储介质。

数据存储用一个平行四边形表示，与功能模块和数据流之间用箭头连接。

5. 数据流(Data Flow)：数据流用于表示系统中的数据流动，可以是输入数据、输出数据或中间数据。

数据流用箭头表示，箭头的方向表示数据的流动方向。

二、数据字典的标准格式数据字典是对数据流图中的数据流和数据存储进行描述的文档，用于定义数据的属性和含义。

数据字典的标准格式包括以下几个部分：1. 数据流(Data Flow)：数据字典中列出了所有的数据流，并对每个数据流进行详细描述。

描述包括数据流的名称、数据类型、数据长度、数据格式等。

实验三数据流图与数据字典数据流图与数据字典是软件工程中常用的工具，用于描述系统的功能和数据流动。

本文将详细介绍数据流图和数据字典的定义、用途、构成要素以及编写方法。

一、数据流图的定义和用途数据流图（Data Flow Diagram，简称DFD）是一种图形化工具，用于描述系统的功能和数据流动。

它以图形的形式展示了系统中的各个功能模块以及它们之间的数据流动关系。

数据流图主要用于需求分析和系统设计阶段，能够帮助分析人员和设计人员更好地理解系统的功能和数据流动，从而更好地进行系统设计和开发。

数据流图主要有以下几个用途：1. 描述系统的功能：数据流图能够清晰地展示系统中的各个功能模块，帮助人们理解系统的功能和业务流程。

2. 描述数据流动：数据流图能够展示数据在系统中的流动路径，帮助人们理解数据的来源、去向和处理过程。

3. 发现问题和改进系统：通过分析数据流图，可以发现系统中存在的问题和瓶颈，从而提出改进方案，优化系统性能。

二、数据流图的构成要素数据流图由以下几个构成要素组成：1. 进程（Process）：进程是系统中的一个功能模块，表示对数据的处理或转换。

进程通常用圆圈表示，圆圈内部标注进程的名称。

2. 数据流（Data Flow）：数据流表示数据在系统中的流动路径，用箭头表示，箭头的方向表示数据的流动方向。

数据流通常用直线表示，可以标注数据流的名称。

3. 数据存储（Data Store）：数据存储表示系统中的数据存储位置，可以是数据库、文件等。

数据存储通常用长方形表示，可以标注数据存储的名称。

4. 外部实体（External Entity）：外部实体表示系统的外部参与者，可以是用户、其他系统等。

外部实体通常用矩形表示，可以标注外部实体的名称。

三、数据字典的定义和用途数据字典（Data Dictionary）是一种用于描述系统数据的工具，记录了系统中使用的各种数据的定义、属性和关系。

数据字典主要用于数据分析和系统设计阶段，能够帮助分析人员和设计人员更好地理解系统中的数据，从而更好地进行系统设计和开发。

一．数据流图二,数据字典名称：旅客简述：用户，航班消费者有关数据流：旅客信息，取票通知，账单名称：旅行社简述：零售代理机构，为旅客提供订票改签等服务有关数据流：旅客信息，取票通知，账单名称：航空公司简述：为旅客提供航空服务，管理航班信息有关数据流：航班信息数据流名称：订票信息描述：记录旅客的旅行时间和目的地，用于确定旅客航班定义：订票信息=订单号+身份证号+航班号+订票日期+座位号+票价数据流来源：修改航班信息、安排航班数据流去向：输入到航班机票管理数据流名称：旅客信息描述：记录旅客的个人信息及旅客要求航班信息，用于对旅客的确认及安排航班定义：旅客信息=身份证号码+姓名+性别+工作单位+旅行时间+始发地点+目的地+航班舱位要求数据流来源：旅行社数据流去向：输入到旅行社管理数据流名称：航班信息描述：记录旅客的航班信息，根据旅客的旅行时间和目的地确定航班定义：航班信息=航班号+始发地+目的地+始发时间+抵达时间+载客量+头等舱票数+经济舱票数+头等舱价格+经济舱价格经济舱价格：0{数字}4数据流来源：航空公司数据流去向：信息存储航班机票管理数据流名称：取票通知描述：记录旅客身份证号订单号验证旅客订票信息定义：取票通知=身份证号+订单号+取票日期数据流来源：订票信息数据流去向：输出到打印机数据流名称：账单描述：记录旅客的交款信息，用于确认及取票验证定义：账单=账单号+订单号+定金+折扣+机票余款数据流来源：订票信息数据流去向：航班机票管理输出到打印机1.订票信息订单号：4{数字}4身份证号：18{数字}18航班号：2{字母}2+4{数字}4订票日期：4{数字}4+/+2{数字}2+/+2{数字}2 （例：2011/01/10）座位号：0{数字}3票价：0{数字}42.旅客信息身份证号码：18{数字}18姓名：4{字符}20性别：2{字符}2工作单位：4{字符}20旅行时间：4{数字}4+/+2{数字}2+/+2{数字}2始发地点：4{字符}20目的地：4{字符}20航班舱位要求：4{字符}203.航班信息航班号：2{字母}2+4{数字}4始发地：4{字符}20目的地：4{字符}20始发时间：1{数字}2+：+2{数字}2+：+2{数字}2（例：8：30：00）抵达时间：1{数字}2+：+2{数字}2+：+2{数字}2头等舱票数：0{数字}3经济舱票数：0{数字}3头等舱价格：0{数字}4经济舱价格：0{数字}44.取票通知身份证号：18{数字}18订单号：4{数字}4取票日期：4{数字}4+/+2{数字}2+/+2{数字}25.账单账单号：4{数字}4订单号：4{数字}4定金：0{数字}4折扣：0.+0{数字}2机票余款：0{数字}4数据类型可参照上面所述。
