cad画建筑结构图CAD简单易学并且能方便而快捷地绘制各类建筑施工图纸，那么你想知道cad画建筑结构图是怎么做的吗?下面就由店铺为你带来cad 画建筑结构图教程，希望你喜欢。
cad画建筑结构图教程准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线1. 绘制主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。
CAD设计钢结构制造车间平面图的详细步骤CAD（计算机辅助设计）是一种广泛应用于设计领域的软件工具，它可以帮助工程师和设计师更加高效地完成各种设计任务。
在钢结构制造车间中，使用CAD软件设计车间平面图可以提高设计效率，并确保准确性和一致性。
下面将介绍CAD设计钢结构制造车间平面图的详细步骤。
步骤一：准备工作在开始设计之前，需要收集相关的设计资料和要求。
这包括钢结构制造车间的尺寸、布局、设备安装位置以及其他特殊要求。
此外，还需要确定绘图标准和单位（如毫米、英寸等）。
步骤二：创建新图纸打开CAD软件，并创建一个新的绘图文件。
根据实际情况选择合适的绘图模板，如A4、A3或自定义纸张大小。
步骤三：绘制工作区域使用CAD软件的绘图工具，在新建的绘图文件中绘制工作区域的轮廓。
根据设计要求，绘制车间的墙壁、柱子、天花板等结构元素。
确保尺寸准确，并按照比例绘制。
步骤四：添加设备和设施根据钢结构制造车间的实际情况，添加设备和设施的符号或图标。
这些设备和设施可以包括机械设备、工作台、工具柜、出入口等。
使用CAD软件的图形库或自定义图形库，选择合适的图标或符号，并将其添加到平面图中。
步骤五：绘制管道和电气系统根据车间的需求，绘制管道和电气系统的布局。
这些包括水管、气管、电缆、插座等。
使用CAD软件的绘图工具，在平面图中绘制管道和电缆的路径。
确保管道和电缆布局合理，并遵循安全和规范要求。
步骤六：添加标注和尺寸为了保证设计图的可读性和准确性，需要添加标注和尺寸。
使用CAD软件的标注工具，在平面图中添加文字标注。
标注包括对象的名称、尺寸、材料指示等。
使用CAD软件的尺寸工具，在平面图中添加尺寸标记。
确保标注和尺寸的位置清晰可见，并遵循绘图标准。
步骤七：绘制图块和图例如果需要，可以绘制图块（block）和图例（legend）以便更好地展示和组织设计信息。
图块是一种将多个图形和对象组合成一个单元的方式，能够方便地复制和重复使用。

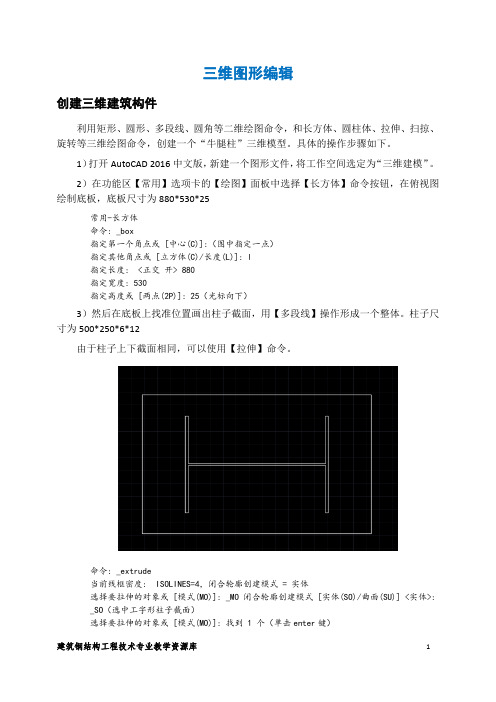

三维图形编辑创建三维建筑构件利用矩形、圆形、多段线、圆角等二维绘图命令，和长方体、圆柱体、拉伸、扫掠、旋转等三维绘图命令，创建一个“牛腿柱”三维模型。
具体的操作步骤如下。
1）打开AutoCAD 2016中文版，新建一个图形文件，将工作空间选定为“三维建模”。
2）在功能区【常用】选项卡的【绘图】面板中选择【长方体】命令按钮，在俯视图绘制底板，底板尺寸为880*530*25常用-长方体命令: _box指定第一个角点或 [中心(C)]:（图中指定一点）指定其他角点或 [立方体(C)/长度(L)]: l指定长度: <正交开> 880指定宽度: 530指定高度或 [两点(2P)]: 25（光标向下）3）然后在底板上找准位置画出柱子截面，用【多段线】操作形成一个整体。
柱子尺寸为500*250*6*12由于柱子上下截面相同，可以使用【拉伸】命令。
命令: _extrude当前线框密度: ISOLINES=4，闭合轮廓创建模式 = 实体选择要拉伸的对象或 [模式(MO)]: _MO 闭合轮廓创建模式 [实体(SO)/曲面(SU)] <实体>: _SO（选中工字形柱子截面）选择要拉伸的对象或 [模式(MO)]: 找到 1 个（单击enter键）选择要拉伸的对象或 [模式(MO)]:指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)/表达式(E)] <>: 12800（柱高12800mm）根据底板图可知有肋板，与螺栓孔。
4）在相应位置用【多段线】画出肋板与螺栓孔。
如图根据尺寸对肋板进行【拉伸】，肋板高为250mm命令: _extrude当前线框密度: ISOLINES=4，闭合轮廓创建模式 = 实体选择要拉伸的对象或 [模式(MO)]: _MO 闭合轮廓创建模式 [实体(SO)/曲面(SU)] <实体>: _SO（选择两块肋板）选择要拉伸的对象或 [模式(MO)]: 找到 1 个选择要拉伸的对象或 [模式(MO)]: 找到 1 个，总计 2 个选择要拉伸的对象或 [模式(MO)]:指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)/表达式(E)] <>: 250（肋板高度）5）对肋板进行【阵列】，画出其他的肋板，与柱腹板相连的肋板【阵列】命令。
