消防给水排水工程基本知识消防给水排水工程是指为了防火安全而建设的供水系统和排水系统。
它在建筑物中起着至关重要的作用，保障着人们的生命财产安全。
本文将介绍消防给水排水工程的基本知识，包括给水系统和排水系统的组成、设计注意事项等。
一、给水系统给水系统是指建筑物内供水管道的系统，用于向建筑物及其附属设施提供所需的消防用水。
一般包括水源、水泵、水箱、管道等设备。
1. 水源：消防给水系统的水源可以是自来水、水井、水库等。
水源的选择应考虑供水可靠性和供水能力，并需要保证水质符合消防要求。
2. 水泵：水泵是给水系统中的关键设备，主要用于增压提供给水流量。
选择合适的水泵需要考虑建筑物的高度、消防水压需求等因素。
3. 水箱：水箱用于储存供水，以满足消防用水的应急需求。
水箱的容量应根据消防需求和建筑物规模来确定。
4. 管道：给水管道应选择耐腐蚀、承压能力强的材料，如钢管、铜管等。
管道的布置要合理，避免过长或过多的弯曲，保证供水的稳定性。
设计给水系统时，需按照相关消防规范和技术标准，确保供水可靠、适用，并经过合理的测试和验收。
二、排水系统排水系统是指建筑物内的排水管道系统，用于排除建筑物内产生的污水和雨水。
它包括雨水排水系统和污水排水系统。
1. 雨水排水系统：雨水排水系统主要用于排除建筑物屋面和庭院等区域的雨水。
它的组成包括雨水管道、雨水收集设施和雨水排放设施等。
2. 污水排水系统：污水排水系统主要用于排除建筑物内产生的生活污水和工业废水。
它的组成包括污水管道、下水道、检查井等。
排水系统设计需合理布置管道，保证排水的畅通，防止污水回流和异味扩散。
排水设备的选择应根据建筑物的规模和用途来确定。
三、设计注意事项在设计消防给水排水工程时，需要注意以下几点：1. 合理规划：根据建筑物的用途、人员密度和消防要求等，合理规划给水和排水系统的布局，确保系统的可靠性和高效性。
2. 水流压力：给水系统应保证消防用水的压力和流量。
水泵的选择和管道的布置要能够满足消防水源的需求，并有备用供水方案。

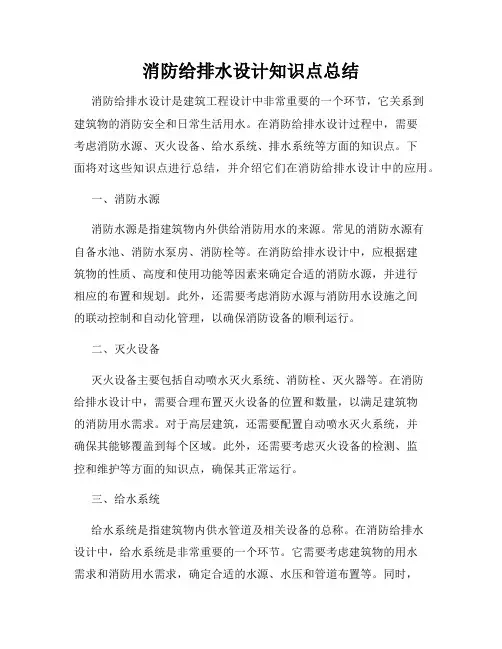

消防给排水设计知识点总结消防给排水设计是建筑工程设计中非常重要的一个环节，它关系到建筑物的消防安全和日常生活用水。
在消防给排水设计过程中，需要考虑消防水源、灭火设备、给水系统、排水系统等方面的知识点。
下面将对这些知识点进行总结，并介绍它们在消防给排水设计中的应用。
一、消防水源消防水源是指建筑物内外供给消防用水的来源。
常见的消防水源有自备水池、消防水泵房、消防栓等。
在消防给排水设计中，应根据建筑物的性质、高度和使用功能等因素来确定合适的消防水源，并进行相应的布置和规划。
此外，还需要考虑消防水源与消防用水设施之间的联动控制和自动化管理，以确保消防设备的顺利运行。
二、灭火设备灭火设备主要包括自动喷水灭火系统、消防栓、灭火器等。
在消防给排水设计中，需要合理布置灭火设备的位置和数量，以满足建筑物的消防用水需求。
对于高层建筑，还需要配置自动喷水灭火系统，并确保其能够覆盖到每个区域。
此外，还需要考虑灭火设备的检测、监控和维护等方面的知识点，确保其正常运行。
三、给水系统给水系统是指建筑物内供水管道及相关设备的总称。
在消防给排水设计中，给水系统是非常重要的一个环节。
它需要考虑建筑物的用水需求和消防用水需求，确定合适的水源、水压和管道布置等。
同时，还需要考虑给水系统的管道材质、防水性能、耐压性能等要求，以确保给水系统的安全可靠性。
四、排水系统排水系统是指建筑物内废水、雨水排放的管道及相关设备的总称。
在消防给排水设计中，排水系统的设计要考虑建筑物的结构特点和排水需求。
对于雨水排水系统，需要合理规划雨水收集和排放的管道，并确保其能够有效排除积水，避免水患。
对于废水排水系统，需要根据建筑物的用水性质和排放量，确定合适的管道尺寸和坡度，确保废水能够顺利排除。
五、其他知识点除了以上几个主要的知识点外，还有一些其他的知识点也需要在消防给排水设计中考虑到。
比如，消防给排水系统的防火隔离措施、消防给排水设施与其他设备的协调配合、水质检测与处理等。
给排水消防知识点总结一、排水系统1. 排水系统的作用排水系统是指将建筑物内部的雨水、污水、污物等排放到污水管道或雨水管道中，再通过管道系统将这些污水等排放到污水处理厂或雨水收集设施，从而达到排水排污的目的。
排水系统的作用是保障建筑物内部的干燥和清洁，防止污水滞留和阻塞导致的环境污染和传染疾病的传播。
2. 排水系统的组成排水系统包括雨水排水系统和污水排水系统两部分。
雨水排水系统主要由雨水管道、雨水口、雨水篦子、雨水检查井等组成；污水排水系统主要由污水管道、下水管、污水井、污水泵站等组成。
在建筑物内部，排水系统还包括排水设备，如地漏、下水道、排水沟等。
3. 排水系统的设计原则排水系统的设计要遵循以下原则：（1）合理确定建筑物的雨水和污水排放量，结合当地的降雨量、污水产生量等因素，确定管道的尺寸和坡度；（2）排水系统应具有良好的清洁和通畅性能，避免污水、雨水滞留和积聚；（3）排水系统应有排气装置，以排除管道内的空气和沼气，避免管道内的空气阻塞；（4）排水系统应具有防止倒灌、倒流和防臭功能，保证排水系统的正常运行。
二、消防系统1. 消防系统的作用消防系统是指用于预防、控制和扑救火灾的设备和设施，包括火灾报警系统、灭火器材、消防设施和设备等。
消防系统的作用是保护人员生命财产安全，减少火灾造成的伤亡和财产损失。
2. 消防系统的组成消防系统包括自动灭火系统和手动灭火系统两部分。
自动灭火系统主要包括自动喷水灭火系统、气体灭火系统、泡沫灭火系统等；手动灭火系统主要包括灭火器、消防栓、消防水带、消防喷枪等。
消防系统还包括防烟排烟系统、疏散通道、紧急照明系统、火灾报警系统等。
3. 消防系统的设计原则消防系统的设计要遵循以下原则：（1）根据建筑物的用途和火灾危险性确定消防系统的类型和配置；（2）消防系统的设备和设施应符合国家标准和规定，保证其性能和质量；（3）消防系统应有自动报警功能和手动控制功能，保证火灾事故的及时报警和有效控制；（4）消防系统应定期进行检测和维护，保证其正常运行状态。
建筑物灭火系统的排烟设计消防安全常识大全建筑物灭火系统的排烟设计对于消防安全来说至关重要。
在建筑火灾发生时，烟雾是造成伤亡和财产损失的主要因素之一。
一个有效的排烟系统可以迅速将烟雾排出建筑物，确保安全疏散和灭火工作的进行。
下面是建筑物灭火系统的排烟设计消防安全常识的大全。
一、排烟系统的基本原理排烟系统的基本原理是通过机械通风和自然通风的组合来排除建筑物内的烟雾，保持安全疏散通道的畅通。
机械通风通过风机和管道将烟雾排出建筑物外部，而自然通风则利用建筑物自身的空气差异来实现烟雾的排出。
二、排烟系统的组成部分1. 排烟风机：排烟风机是排烟系统的核心设备之一，负责将烟雾排出建筑物。
排烟风机应具备足够的风量和排烟能力，并且具备防火、隔热等功能。
2. 排烟管道：排烟管道连接排烟风机与建筑物各层的烟雾出口，确保烟雾畅通排出。
排烟管道应具备耐高温和防火性能，并且采取合适的布局和截面尺寸。
3. 烟雾探测器：烟雾探测器是排烟系统的重要组成部分，通过及时感知到建筑物内的烟雾并发送信号给排烟系统，启动排烟过程。
4. 排烟口：排烟口是烟雾的出口，通常设置在建筑物的屋顶或墙壁，确保烟雾能够顺利排出，并防止重新进入建筑物内部。
三、排烟设计的要点1. 烟雾层的控制：排烟设计应确保烟雾在一定高度形成烟雾层，防止烟雾向下扩散，影响人员疏散和灭火作业。
一般来说，烟雾层高度不应低于2.4米，可以通过设置高度不同的排烟口和采用挡烟板来实现。
2. 烟雾排出口的设置：排烟口的设置应该充分考虑建筑物的结构和使用情况，确保烟雾能够顺利排出，并且不会影响到其他建筑物或居民。
在设计中应该避免排烟口之间的干扰，保证每个排烟口的排烟能力。
3. 排烟通道的设计：排烟通道应根据建筑物的结构和布局进行合理设计，减少管道阻力和压力损失，确保烟雾能够迅速排出建筑物。
通道应设置在建筑物中心位置，尽量减少曲线和变径，采用圆形或方形截面。
四、消防安全常识1. 提高火灾防范意识：所有建筑物的使用者都应提高火灾防范意识，不随意乱扔燃烧物品，不私拉乱接电线，不使用违法违规的电器设备等。
给排水消防设计重要知识点一、引言给排水消防设计是建筑设计中的重要环节，它关系到建筑物内外的水资源的供应和排放，以及消防系统的设计与布局。
本文将重点介绍给排水消防设计中的几个重要知识点。
二、给水系统设计要点1. 给水管道设计：给水管道要合理布置，保证水的畅通流动，并避免堵塞和泄漏的问题。
选择管道材料时要考虑其耐腐蚀性和耐压性能。
2. 储水设施设计：根据建筑物的用水需求，合理选择水箱容量，并确保水质符合卫生标准。
水箱的位置应易于维护和清洁。
3. 水泵选型与布置：根据建筑物的高度和用水需求，选择合适的水泵类型和功率。
水泵的布置要考虑周边环境和易维修性。
三、排水系统设计要点1. 排水管道设计：根据建筑物不同区域的排水需求和排放量，合理布置排水管道，并确保其坡度适当，以保证排水畅通。
2. 防水处理设计：在厨房、卫生间等湿度较高的区域，应采取防水措施，防止水分渗漏导致楼板腐蚀和细菌滋生。
3. 排污设施设计：合理设计污水和生活垃圾的排放设施，确保符合环保要求。
注意排放设施的位置应与供水设施相分离，以避免污染。
四、消防系统设计要点1. 消防水源设计：确定建筑物内外的消防水源位置，并保证供水充足，以满足消防喷淋、灭火栓等消防设备的用水需求。
2. 火灾自动报警系统设计：合理设置火灾报警器的数量和布局，保证全面监测建筑物内部，及时发出报警信号。
3. 消防逃生通道设计：设计合理的消防通道宽度和安全出口位置，确保人员在火灾发生时能够快速、安全地撤离。
4. 灭火设备选型与布局：根据建筑物的用途和规模，选用合适的灭火设备，并合理布置在易燃易爆物品存放点和火灾风险区域。
五、结论给排水消防设计是建筑设计中不可或缺的重要环节，合理的给排水消防设计能够保证建筑物内外的用水和排水畅通，同时也能够提供有效的消防保障。
在设计过程中，需要考虑给水系统、排水系统和消防系统的各个要点，并确保设计方案符合相关的规范和标准。
只有通过科学合理的设计，才能为建筑物提供安全、舒适的生活环境。

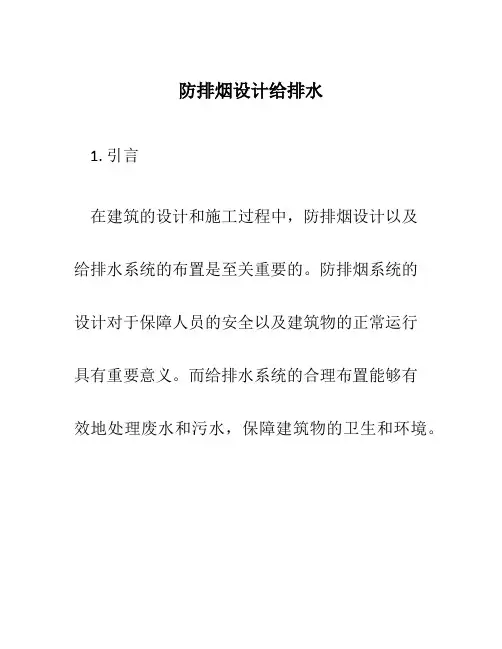

防排烟设计给排水1. 引言在建筑的设计和施工过程中，防排烟设计以及给排水系统的布置是至关重要的。
防排烟系统的设计对于保障人员的安全以及建筑物的正常运行具有重要意义。
而给排水系统的合理布置能够有效地处理废水和污水，保障建筑物的卫生和环境。
本文将针对防排烟设计以及给排水系统的布置进行详细的介绍和分析，并从技术、安全和环保等多个角度进行探讨。
2. 防排烟设计2.1 防排烟系统的作用防排烟系统是一种用于保证建筑内空气流通、保护人员生命安全、防止火灾扩散的重要设备。
它的主要作用包括：•抽排浓烟，减少烟雾对人体的伤害；•控制火势，阻止火灾蔓延；•维持建筑内部的通风环境。
2.2 防排烟系统的设计原则2.2.1 合理布置排烟口排烟口的布置应符合规范要求，避免烟气滞留和二次污染。
同时，还需考虑建筑内部的结构、通风路径和人员疏散的需要。
2.2.2 保障疏散通道的畅通防排烟系统应确保疏散通道的畅通，以便人员能够迅速、安全地撤离危险区域。
疏散通道的设计包括通道的宽度、通道内部的灯光照明等方面。
2.2.3 控制排烟风机的风量排烟风机的风量需要根据建筑物的面积、烟气产生的速度和密度来确定。
过小的风量无法有效排放烟气，过大的风量会导致建筑物内部的负压过大。
2.3 防排烟系统的安全性考虑2.3.1 自动控制系统防排烟系统需要配备自动控制系统，通过感应器和控制设备，能够及时地检测火灾并启动排烟系统。
此外，还需设置手动控制装置，以应对紧急情况。
2.3.2 系统可靠性防排烟系统需要具备高可靠性，即在任何情况下都能正常运行。
为了保障系统的可靠性，需要进行定期的检测和维护。
3. 给排水系统布置设计3.1 给水系统给水系统的设计需要满足以下要求：•给水管道的布置合理且便于维护；•给水设备的选型应符合相关标准，并具备节水、节能的特性；•给水管道需要防止冻结和水锈。
3.2 排水系统排水系统的设计需要注意以下几点：•排水管道的铺设应符合规范要求，具备足够的坡度和承重能力；•排水设备的选型需符合相关标准，并具备防臭、防爆等特性；•排水管道需要防止堵塞和渗漏。

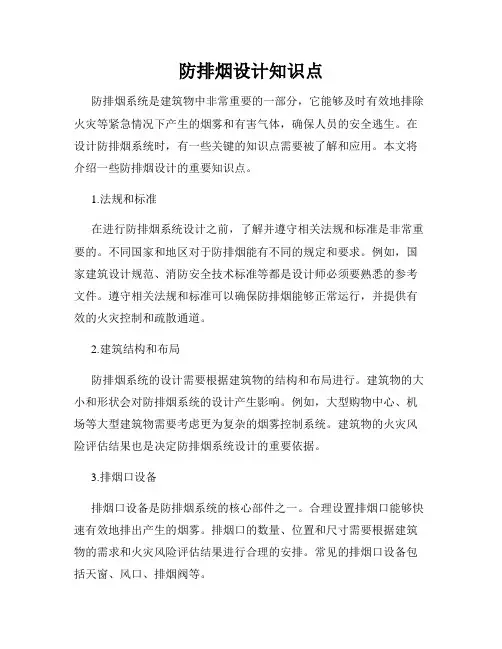

防排烟设计知识点防排烟系统是建筑物中非常重要的一部分，它能够及时有效地排除火灾等紧急情况下产生的烟雾和有害气体，确保人员的安全逃生。
在设计防排烟系统时，有一些关键的知识点需要被了解和应用。
本文将介绍一些防排烟设计的重要知识点。
1.法规和标准在进行防排烟系统设计之前，了解并遵守相关法规和标准是非常重要的。
不同国家和地区对于防排烟能有不同的规定和要求。
例如，国家建筑设计规范、消防安全技术标准等都是设计师必须要熟悉的参考文件。
遵守相关法规和标准可以确保防排烟能够正常运行，并提供有效的火灾控制和疏散通道。
2.建筑结构和布局防排烟系统的设计需要根据建筑物的结构和布局进行。
建筑物的大小和形状会对防排烟系统的设计产生影响。
例如，大型购物中心、机场等大型建筑物需要考虑更为复杂的烟雾控制系统。
建筑物的火灾风险评估结果也是决定防排烟系统设计的重要依据。
3.排烟口设备排烟口设备是防排烟系统的核心部件之一。
合理设置排烟口能够快速有效地排出产生的烟雾。
排烟口的数量、位置和尺寸需要根据建筑物的需求和火灾风险评估结果进行合理的安排。
常见的排烟口设备包括天窗、风口、排烟阀等。
4.排风系统设计排烟口的设置需要与排风系统相结合，以确保烟雾能够有效地被排出建筑物外。
排风系统一般由排风机、风道和排风口等组成。
在设计排风系统时，需要考虑风量、风速、排风系统的布局以及所需的动力配置。
5.火灾探测和控制系统防排烟系统应配备可靠的火灾探测和控制系统。
火灾探测器能够及早发现火灾并向控制系统发送信号，控制系统则根据接收到的信号启动相应的排烟设备。
火灾探测和控制系统的设计需精确可靠，以确保及时有效地控制火灾情况。
6.电源备份和维护防排烟系统的电源备份和维护是设计中需要考虑的重要因素。
在火灾发生时，电力中断是常见的情况。
因此，防排烟系统需配备备用电源，以确保其能够正常工作。
此外，定期的系统检测和维护也是必要的，以确保系统的可靠性和耐久性。
总结：防排烟设计是建筑防火安全系统中的重要组成部分，需确保系统合理有效地实施烟雾控制和疏散通道。
消防给排水与防排烟设计入门基础知识点讲解
近年来，城市建筑中火灾时有发生，对人们造成的危害也是巨大的，痛定思痛，消防设计施工成了必须要加强的一个主要方面，在不能完全杜绝消防安全隐患的地方，就应该努力加强火灾后的及时扑灭处理工作，使火灾的危害降到最低，也就是说要加强消防工作。
在消防设计中，最为关键的三个方面无外乎就是消防给水设计、消防排水设计和消防防排烟设计，下面就分别来看一下。
1、消防给水设计在所有的消防设计中，消防给水的设计是最为关键的，它是消防工作中最为核心的一部分，直接关系到消防工作的成败。
一般来说在消防给水设计中需要考虑到消防水池的设计、消防栓的安装设计、消防水箱储水量的设计、消防水泵的设计和消防给水系统的形成这五个方面的内容，下面一一来分析下如何进行具体的设计工作。
1.1 消防水池的设计
在消防水池的设计当中，很多地区的设计都是不单独来设置的，一般都会把消防水池和生活用水池合二为一，这种设计方法不仅仅节省了资源的浪费，有效避免了重复设计的
缺陷，还能确保水池内的水源不断的更新循环从而防止了消防用水的变质，因为，众所周知，变质了的水质在消防使用过程中会产生一些毒气有害人体健康，甚至有的长期不用的水池内长满水生植物堵塞消防设备。
当然这种方法在以前是最佳的方法，因为以前人们的生活用水和消防用水的总量设计都是差不多的，这样就确保了消防水池内的水源能够及时的更换，避免了水的变质；但是随着目前高层建筑越来越多，消防水量设计的总量已经远远大于了生活用水总量，这时就不能确保消防水池内的水源被及时的更换，为了解决这一问题，目前比较有效的方法有在消防水池内设计导流墙或者把进出水管对置。
1.2 消防栓的布置
消防栓的设计和消防给水的设计有很大的关系，一般在进行消防设计时都会把它们结合起来进行设计规划。
消防栓一般主要被安置在一些高层建筑中，在高层建筑中进行消防栓的安置设计时设计安装人员必须严格遵循《高层民用建筑设计防火规范》的要求进行具体的规划，这样设计好消防栓的安装之后设计人员便可以根据消防栓的数量和位置进行消防给水的设计，以确保消防栓都能够被充分的使用。
1.3 消防水箱储水量的设计
在消防水箱储水量的设计中遵循的主要依据也是《高层民用建筑设计防火规范》，因为目前只有在高层建筑中消防水箱的出水量才需要被严格限制。
一般来说，在高层建筑中消防水箱的储水量不应该小于18立方米。
当然在高层建筑中的消防设备是比较复杂的，但不管如何，消防水箱的储水量都应该尽量满足这一要求。
1.4 消防水泵的设计
在进行消防给水设计时，设计人员首先需要考虑的一个问题就是设计的安全性，然后才能考虑经济划算问题，这一点在消防水泵的设计中最应该注意。
消防水泵在设计中一个最明显的问题就是消防水泵的超压问题，这也是对消防水泵的设计危害最大的。
消防水泵的压力过大，可能就会导致使用者在使用消防器具时产生损坏，进而导致消防工作的失败，最终造成更大的损失。
因此，在设计消防水泵的压力时，设计人员最需要注意的一个原则就是“变量不变压”，只有确保在使用过程中消防水泵的压力始终都在允许的范围内消防工作才能安全顺利的完成。
1.5 消防给水系统的形成
正如上文所提到的那样，在整个的消防给水设计当中都应该遵循安全第一的原则。
目前常用的消防给水系统主要有四种：独立的消防给水系统、区域性的给水系统、分区供水系统和不分区供水系统。
具体到每个建筑物中如何进行消防给水系统的设计就需要设计人员就事论事，按照实际情况进行考虑，建设设计一个既安全又经济合适的消防给水系统。
作为消防系统设计中最为关键的组成部分，设计人员就需要在设计施工中注意严谨、科学、安全，努力确保消防给水系统的有效性。
2、消防排水系统的设计消防排水设计也是消防设计中的一个重要组成部分，消防用水如何科学无害的排出便需要设计人员做好消防的排水设计。
在消防排水系统的设计时，和消防给水系统一样，设计人员也大多数是结合着生活排水系统来进行设计的，这样也就避免了重复设计的资源浪费。
也就是说，这时的消防排水系统的功能不仅仅是排出一些消防用水，还需要在日常生活中排出一些生活污水，甚至是雨水等水源。
下面就来具体看下在消防排水设计中需要注意哪些问题，一般说来在消防排水系统中需要注意的内容不是很多，但其重要性却绝对不能忽视。
首先，在排水管材的选取上就需要设计人员特别注意，因为排水系统一般都是排出一些生活污水、消防用水等腐蚀性较强的水源，这种水质较差的水源对于管材的要求就特别的高，普通的铁管已经无法满足这一要求，目前设计人员常用的都是PVC-U排水管，这种管材的抗腐蚀性特强，能够被长期使用；另一方面在排水路径的设计上，设计人员目前主要由两种方式，即排水立管和排水横管，这两种铺设方法的设计一般都是在墙壁内进行的，既做到了视觉上的美观享受，还能有效避免一些损害的发生。
在消防排水系统的设计当中，还有一点需要设计人员注意的是要防止排水系统的堵塞，要保持排水系统的随时通畅，确保排水系统的安全使用。
3、消防防排烟设计在火灾发生后，因为烟的存在而造成的人命伤害是最多的，尤其是在一些容易起烟的建筑物中，一旦发生火灾而烟又无法及时排出的话就很容易酿成巨大的灾难，因此，在消防设计中设计人员必须加强消防设计的防排烟设计。
总的来说，在消防系统的防排烟设计中能够起作用的主要有两部分的内容，一是有一些自然的排烟结构组成，这类结构不是设计人员特意设计的，而是在建筑房屋时自然就存在的；另一方面就是设计人员为了消防防排烟而专门设计的一些设施，这也是设计人员需要专门进行设计的
内容。
下面就分别来探讨下这两种类型的防排烟设施的设计处理方式。
3.1 自然排烟设施
一般说来，自然防排烟设施所起到的作用极其有限，很难达到设计人员心中理想的防排烟目的，虽然他也具备自己的一些优势，如比较经济简单，操作和维护管理都很方便，但是由于在建筑施工中就没有考虑到这些设施的防排烟目的，或者说是在建筑施工时没有严格按照规定的规格进行操作，从而就可能使得这些自然排烟设施起不到应有的作用，造成极大的浪费。
其中有两种失误是最为常见的，一种是排烟窗户的设置位置不合理，都知道烟在刚刚形成时是往上走的，然后才逐渐下沉，所以在设计排烟窗户时，设计人员就应该尽量设计在墙壁的上半部分尽量靠近天花板的位置，而目前很多的窗户多设计的比较靠下，距离屋顶较远，起不到良好的排烟目的；另一方面就是自然排烟窗户的面积过小，排烟效果不理想，起到的作用不大，这一点主要就是由于施工操作或者是设计不当导致的，因此，在房屋建筑设计时就必须严格按照技术规定进行施工。
此外，还有一些小的方面需要设计人员注意，比如窗体设置太高，设计人员就应该设计一些方便开启的结构。
3.2 防烟排烟机械设备设计人员专门设计的防排烟机械设备主要就是送风机，因此，在这一点上需要设计人员注意的内容就是有关送风机的设计相关内容。
当前很多建筑中的防排烟机械设备达不到理想的程度，起不到应有的效果，这主要就是由于送风机安置不当造成的，一般说来，主要的问题有一些几个方面：首先就是针对送风机类型的选择不当，在选择之前设计人员必须先计算好需要的送风机规格，以使其能够达到理想的程度，再根据设计人员计算的结果进行选择时，只能选择功率大于或者等于计算结果的送风机，否则使用效果肯定就不理想了；其次，设计人员设计的送风机防排烟机械设备和自然排烟设施有冲突，当火灾发生时，两者同时起作用的话效果还不如单独使用的好；第三，防排烟分区的设计不当，在设计送风机时设计人员必须先规划好需要安装几台送风机，分别安装在什么位置，以避免重复作用或者有缺失的存在；最后风管竖井也会影响到送风机的使用情况，风管竖井的施工处理不当，导致不严密，存在漏风现象的话就很容易造成送风机的作用减小，起不到应有的效果。
4、结语综上所述，在消防设计中，不管是给水设计、排水设计还是防排烟设计，都存在着很多的问题值得设计人员去注意，消防工作关系到设计人员的切身生命财产安全，
需要相关设计人员在今后的工作实践中进行严格的设计规划。
