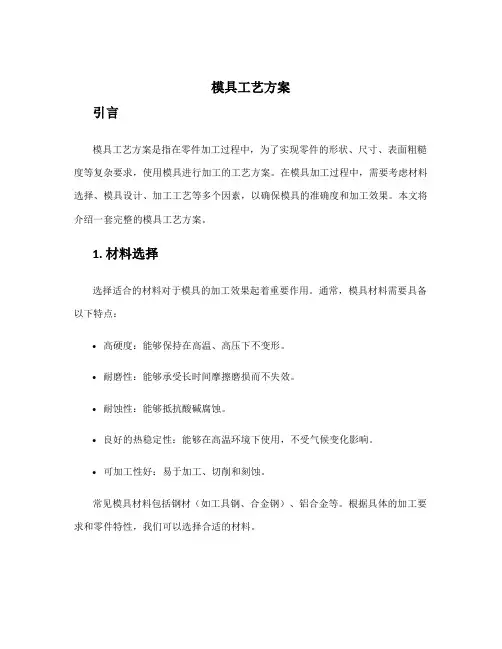

模具工艺方案引言模具工艺方案是指在零件加工过程中，为了实现零件的形状、尺寸、表面粗糙度等复杂要求，使用模具进行加工的工艺方案。
在模具加工过程中，需要考虑材料选择、模具设计、加工工艺等多个因素，以确保模具的准确度和加工效果。
本文将介绍一套完整的模具工艺方案。
1. 材料选择选择适合的材料对于模具的加工效果起着重要作用。
通常，模具材料需要具备以下特点：•高硬度：能够保持在高温、高压下不变形。
•耐磨性：能够承受长时间摩擦磨损而不失效。
•耐蚀性：能够抵抗酸碱腐蚀。
•良好的热稳定性：能够在高温环境下使用，不受气候变化影响。
•可加工性好：易于加工、切削和刻蚀。
常见模具材料包括钢材（如工具钢、合金钢）、铝合金等。
根据具体的加工要求和零件特性，我们可以选择合适的材料。
2. 模具设计模具设计是模具制造的重要环节。
合理的模具设计能够确保模具的精度和寿命，提高加工效率。
在模具设计过程中，需要考虑以下关键因素：•零件结构：根据零件的形状、尺寸等特点，设计模具的结构，确保模具能够完整复制出零件的形状。
•模具材料选择：根据需要冷却、加热的区域，选择合适的模具材料，以满足加工要求。
•零件脱模：设计合理的脱模方式，确保零件能够顺利脱离模具。
•模具寿命：考虑模具的使用寿命，选择合适的表面处理方式以提高模具的耐磨性和耐腐蚀性。
模具设计需要结合具体的加工要求和材料特性，通过CAD等设计软件进行建模和优化，以确保设计的合理性和准确性。
3. 加工工艺加工工艺是指模具制造过程中的操作步骤和技术要求。
合理的加工工艺能够提高生产效率，保证模具的精度和质量。
3.1 切削加工切削加工是模具制造过程中的关键环节。
切削加工包括车削、铣削、镗削、钻削等，根据模具的形状和要求选择不同的切削方式。
切削加工需要注意以下几点：•选择合适的刀具：根据加工要求和工件材料选择合适的刀具，确保切削效果和刀具寿命。
•控制切削速度和进给速度：根据材料硬度和加工要求，合理控制切削速度和进给速度，以免损坏刀具或工件。
模具结构设计方案模具是工业生产中常用的工具之一，广泛应用于塑料、金属、陶瓷等制品的生产过程中。
模具的结构设计对产品的成型质量、生产效率以及模具寿命等都有着重要的影响。
下面将以塑料模具为例，详细介绍模具结构设计的几个方面。
首先是模具的整体结构设计。
模具一般由上、下两部分组成，上模和下模之间通过模具螺栓连接。
上模通常由进料口、固定板、移动板、顶针等部分组成，下模则由底板、定位销、导向板等部分组成。
在整体结构设计中，需要注意上、下模的对位准确、顶出机构的稳定性以及模具的可拆卸性等。
其次是注塑模具中的流道系统设计。
流道系统是塑料模具中最关键的部分，直接影响产品的成型质量。
在流道系统的设计中，需要考虑塑料的充填速度、压力和温度等因素，合理选择流道的截面形状和尺寸。
同时，还需要设计出合适的喷嘴和冷却系统，以确保塑料在流道中充分流动和冷却。
第三是模具的冷却系统设计。
冷却系统对于模具寿命和产品质量有着重要的影响。
在冷却系统的设计中，需要合理设置冷却通道，并确保冷却通道与模具表面的距离足够近，以提高冷却效果。
同时，还需要注意冷却通道的位置和布局，以保证整个模具受热均匀，避免产生应力集中和变形等问题。
另外还需要考虑模具的顶出机构设计。
顶出机构主要用于将成型的产品从模具中弹出，避免产品粘模。
在顶出机构的设计中，需要确保顶出机构的稳定性和可靠性，同时考虑到产品的形状、材料和尺寸等因素，设计合适的顶出机构形式和数量。
最后是模具材料的选择。
模具材料的选择直接影响到模具的使用寿命和成本。
一般而言，模具材料要求具有较高的硬度、强度和耐磨性，同时还需具备一定的耐腐蚀性和导热性等特点。
在选择模具材料时，需要根据具体的生产需求和经济因素综合考虑，选择合适的模具材料。
综上所述，模具结构设计是一个复杂的工作，需要考虑多个方面的因素。
合理的模具结构设计可以提高产品的成型质量和生产效率，延长模具的使用寿命，减少生产成本。
因此，在进行模具结构设计时，需要充分考虑以上几个方面的原则和要点，以保证模具的性能和质量。

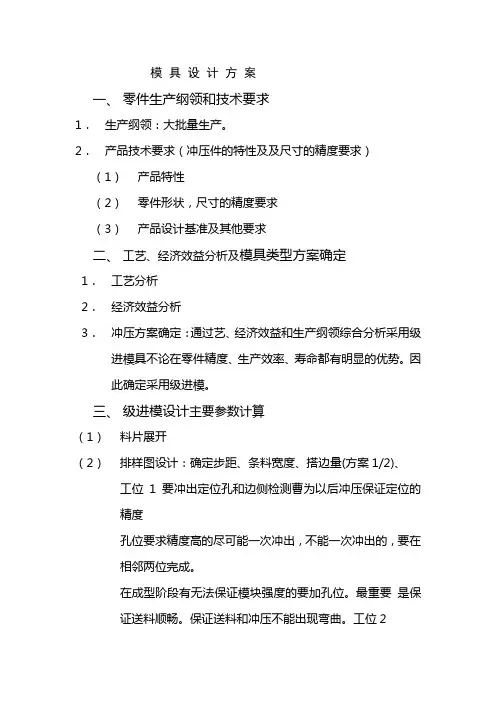

模具设计方案一、零件生产纲领和技术要求1．生产纲领：大批量生产。
2．产品技术要求（冲压件的特性及及尺寸的精度要求）（1）产品特性（2）零件形状，尺寸的精度要求（3）产品设计基准及其他要求二、工艺、经济效益分析及模具类型方案确定1．工艺分析2．经济效益分析3．冲压方案确定：通过艺、经济效益和生产纲领综合分析采用级进模具不论在零件精度、生产效率、寿命都有明显的优势。
因此确定采用级进模。
三、级进模设计主要参数计算（1）料片展开（2）排样图设计：确定步距、条料宽度、搭边量(方案1/2)、工位1要冲出定位孔和边侧检测曹为以后冲压保证定位的精度孔位要求精度高的尽可能一次冲出，不能一次冲出的，要在相邻两位完成。
在成型阶段有无法保证模块强度的要加孔位。
最重要是保证送料顺畅。
保证送料和冲压不能出现弯曲。
工位2（3）计算材料利用率（4）冲压力计算工位11)冲裁力F=LKt材料抗剪切强度（MPa）；K—系数。
一般取K=1.3。
2)卸料力3）顶件力工位1冲压力：等于上述力总和同理可算工位2冲压力：工位3冲压力：工位4冲压力：工位5冲压力：工位6冲压力：工位7冲压力：工位8冲压力：工位9冲压力：总冲压力等于上述力总和加上上述力总和30%=四、冲压设备选择根据总冲压力和由排样图推出模具大概尺寸确定采用250吨五、模具设计1．模具闭合高度根据250吨设备最大和最小装模高度是350到510确定模具高度且根据现有送料机送料高度在1000-1100 250吨工作台面高度在750左右为保证排样送料机送料高度在1000-1100范围，确定排样料带距工作台面的高度250-350的范围，选择为料带距工作台面的高度330，模具高,490，计模具料片距模具上面160，距模具下面330.2.模具结构的组成1）模具送料托举定位机构2）压料导正机构3）下模块组：包括下安装板、垫板、固定板、送料托举定位机构用的导套，模块材料及热处理下模块安装固定形式：所有模块都向安装板方向固定4）上模块组：包括上安装板、垫板、固定板、压料导正机构用的导套，模块材料及热处理模块及冲子固定形式：所有模块及冲子都向安装板方向固定冲子尽可能采用带台肩的形式，细小冲子采用快换结构。

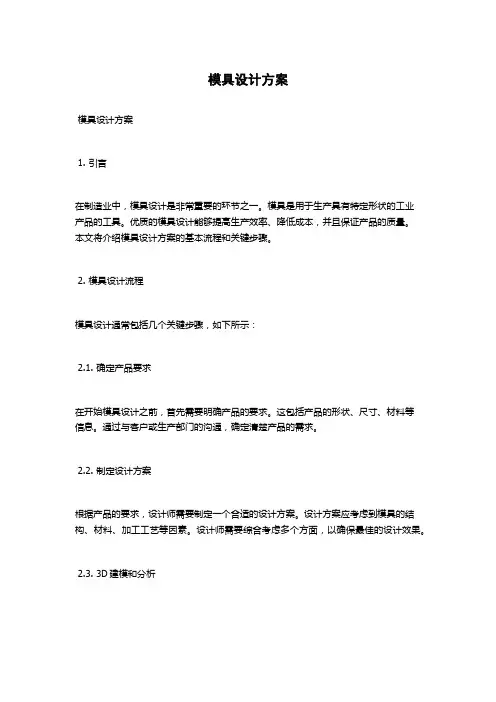

模具设计方案模具设计方案1. 引言在制造业中，模具设计是非常重要的环节之一。
模具是用于生产具有特定形状的工业产品的工具。
优质的模具设计能够提高生产效率、降低成本，并且保证产品的质量。
本文将介绍模具设计方案的基本流程和关键步骤。
2. 模具设计流程模具设计通常包括几个关键步骤，如下所示：2.1. 确定产品要求在开始模具设计之前，首先需要明确产品的要求。
这包括产品的形状、尺寸、材料等信息。
通过与客户或生产部门的沟通，确定清楚产品的需求。
2.2. 制定设计方案根据产品的要求，设计师需要制定一个合适的设计方案。
设计方案应考虑到模具的结构、材料、加工工艺等因素。
设计师需要综合考虑多个方面，以确保最佳的设计效果。
2.3. 3D建模和分析在设计方案制定完成后，设计师将进行3D建模和分析。
通过使用CAD软件，设计师可以将设计方案转化为三维模型，并进行各种分析，如强度分析、装配分析等。
这些分析能够帮助设计师发现潜在的问题并进行优化。
2.4. 制造模具当模具设计通过3D建模和分析验证后，设计师将开始制造模具。
这通常涉及到使用机床、数控机床等设备进行数控加工。
制造过程需要严格按照设计图纸进行操作，以确保模具的准确性和质量。
2.5. 模具调试和测试当模具制造完成后，需要进行调试和测试。
设计师和生产部门将一起合作，验证模具在实际生产中的效果。
调试和测试的目的是确保模具能够按照设计要求正常运行，并且生产出符合要求的产品。
2.6. 优化和改进根据模具的调试和测试结果，设计师将根据实际情况进行优化和改进。
这可能包括调整模具的结构、材料和加工工艺。
通过不断的优化和改进，模具的性能和效率可以进一步提高。
3. 模具设计的关键要素模具设计的成功与否，取决于以下几个关键要素：3.1. 结构设计良好的模具结构设计能够提高模具的使用寿命和稳定性。
设计师需要考虑到模具的强度、刚度、冷却性能等因素，并进行相应的分析和优化。
3.2. 材料选择模具的材料选择直接影响到模具的耐磨性、抗腐蚀性以及热传导性能。

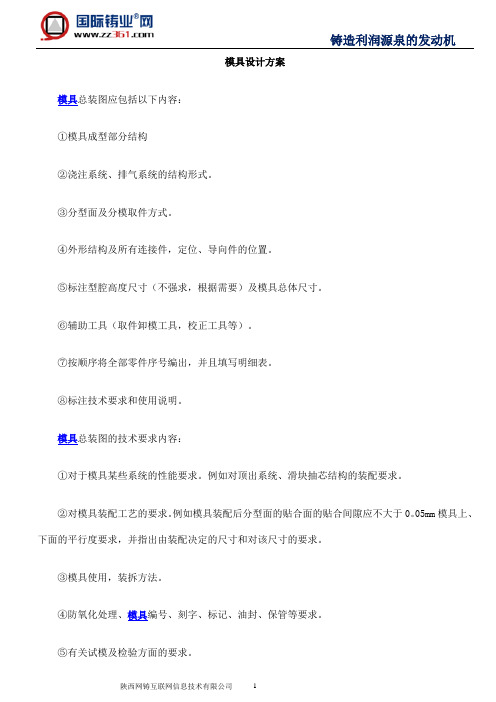

模具设计方案模具总装图应包括以下内容：①模具成型部分结构②浇注系统、排气系统的结构形式。
③分型面及分模取件方式。
④外形结构及所有连接件，定位、导向件的位置。
⑤标注型腔高度尺寸（不强求，根据需要）及模具总体尺寸。
⑥辅助工具（取件卸模工具，校正工具等）。
⑦按顺序将全部零件序号编出，并且填写明细表。
⑧标注技术要求和使用说明。
模具总装图的技术要求内容：①对于模具某些系统的性能要求。
例如对顶出系统、滑块抽芯结构的装配要求。
②对模具装配工艺的要求。
例如模具装配后分型面的贴合面的贴合间隙应不大于0。
05mm模具上、下面的平行度要求，并指出由装配决定的尺寸和对该尺寸的要求。
③模具使用，装拆方法。
④防氧化处理、模具编号、刻字、标记、油封、保管等要求。
⑤有关试模及检验方面的要求。
模具总装图拆画零件图的顺序应为：①图形要求：一定要按比例画，允许放大或缩小。
视图选择合理，投影正确，布置得当。
为了使加工专利号易看懂、便于装配，图形尽可能与总装图一致，图形要清晰。
②标注尺寸要求统一、集中、有序、完整。
标注尺寸的顺序为：先标主要零件尺寸和出模斜度，再标注配合尺寸，然后标注全部尺寸。
在非主要零件图上先标注配合尺寸，后标注全部尺寸。
③表面粗糙度。
把应用最多的一种粗糙度标于图纸右上角，如标注"其余3。
2。
"其它粗糙度符号在零件各表面分别标出。
④其它内容，例如零件名称、模具图号、材料牌号、热处理和硬度要求，表面处理、图形比例、自由尺寸的加工精度、技术说明等都要正确填写。
校对的内容：①模具及其零件与塑件图纸的关系，模具及模具零件的材质、硬度、尺寸精度，结构等是否符合塑件图纸的要求。
②塑料制件方面塑料料流的流动、缩孔、熔接痕、裂口，脱模斜度等是否影响塑料制件的使用性能、尺寸精度、表面质量等方面的要求。
图案设计有无不足，加工是否简单，成型材料的收缩率选用是否正确。
③成型设备方面注射量、注射压力、锁模力够不够，模具的安装、塑料制件的南芯、脱模有无问题，注射机的喷嘴与哓口套是否正确地接触。

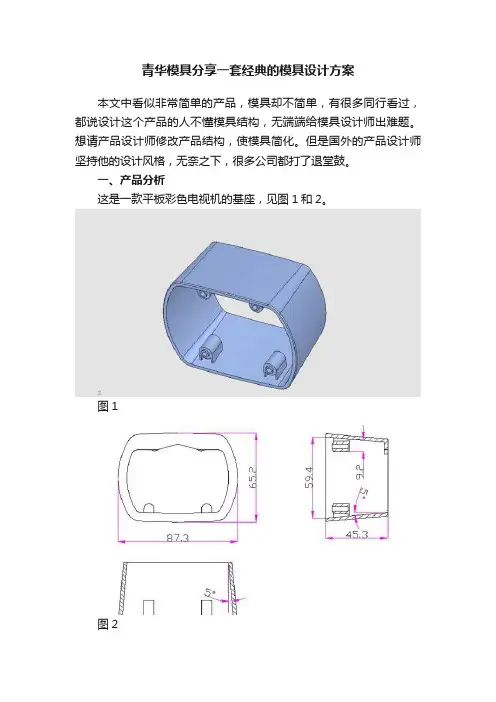

青华模具分享一套经典的模具设计方案本文中看似非常简单的产品，模具却不简单，有很多同行看过，都说设计这个产品的人不懂模具结构，无端端给模具设计师出难题。
想请产品设计师修改产品结构，使模具简化。
但是国外的产品设计师坚持他的设计风格，无奈之下，很多公司都打了退堂鼓。
一、产品分析这是一款平板彩色电视机的基座，见图1和2。
图1图2产品材质为PC，造型比较简洁，初看产品好像非常简单，其实不然，这套模具是非常地复杂，甚至有无从入手的感觉。
由于产品内测是有5°斜度的，横置内壁的4个螺丝柱阻碍了模芯的脱出，对于注塑模具来说，出模方法极为繁复。
由于外壳四周也均为5°的倒斜，4个螺丝柱的脱模受到严重的限制。
考虑到模具结构的复杂性，客户又要求一模二穴，所以，浇口形式的选择受到很多因素的限制。
我一拿到产品3D，基本可以肯定是要用前模内缩芯的结构，所以，点浇口和热流道的形式是被排除的。
经过Moldex 3D公司的模流分析，用潜伏式浇口的效果比较好，只有这种形式的浇口可以实现前模内缩芯结构的布置。
具体分析结果见图3。
图3二、模具结构的初步设想对于这类的产品，做“斜顶块”是最直接的想法，见图4。
图4从图4可以看到，由于4个螺丝柱的脱模是用推管来实现的，然而，从上图可以看到，斜顶块与推管是相互干涉的，假如在斜顶块上开一个缺口，避开推管，原理上是成立的，但是做成具体的零件并不合理。
因为斜顶块在脱模时要水平移动9.2mm，推管外侧的凸模将被开通。
另外，由于产品的下部沿周有一圈R0.5的圆角，所以斜顶块上必然有凹下0.5的造型，当斜顶块向上顶起时，一定会有一个向内的水平移动，但是这个凹下的0.5的部位当充满了塑料（PC）后就会阻挡斜顶块的的水平运动。
所以，用斜顶块的方案是行不通的，见图5。
图5第二个思路是做“内缩滑块”，见图6。
图6如图6所示，假如二个内缩滑块向中间移动，给4个螺丝柱让出位置，产品就可以正常脱模，但是这个方案也将面对二个问题，第一是产生二个内缩滑块的斜铲块必须布置在定模一边，假如放在动模一边将无法安排动模芯的冷却水路。
模具结构设计方案模具是生产制造工具、零件的重要设备，其结构设计方案直接关系到产品的质量和生产效率。
下面给出一个模具结构设计方案的简要描述，共700字。
该模具结构设计方案针对一种塑料零件的生产制造。
根据该零件的形状和尺寸要求，以及生产批量的要求，设计了一个适用的模具结构。
首先，该模具结构设计方案采用了三板式开模结构，即上模板、移动模板和下模板。
上模板由模具的顶部组成，用于支撑和固定塑料零件。
移动模板是模具的核心部分，通过传动装置可以在模具壳体内移动，用于塑料的注塑成型和脱模。
下模板用于支撑和固定整个模具结构，以及固定底部的冷却系统。
其次，该模具结构设计方案将模具壳体采用了整体式结构，以保证模具的稳定性和刚性。
模具壳体采用优质的合金钢材料制作，经过多道工艺处理，以提高模具的耐用性和使用寿命。
模具壳体内部采用了优化设计的冷却系统，以快速冷却塑料材料，并保证零件的尺寸稳定性。
此外，该模具结构设计方案还采用了特殊的辅助装置，以提高模具的操作性和生产效率。
其中，一种辅助装置是自动脱模装置，通过气动或液压装置，可以实现零件的自动脱模，提高生产速度和减少工人劳动强度。
另一种辅助装置是自动喷油装置，通过喷油系统可以在每次注塑成型前对模具进行喷油，以减少零件的粘模现象，保证零件的质量。
最后，该模具结构设计方案还考虑了模具的维护和保养问题。
模具的维护和保养对于模具的使用寿命和生产效率至关重要。
因此，在模具的设计中考虑了易于拆卸和更换的零部件，并设置了清洗和保养的通道。
同时，也对模具的使用要求进行了培训，以保证模具的正常使用。
综上所述，该模具结构设计方案采用了三板式开模结构，整体式模具壳体，优化的冷却系统，辅助装置以及易于维护和保养的设计。
这个设计方案有效地满足了该塑料零件的生产要求，提高了生产效率，保证了产品质量，具有广泛的应用前景。

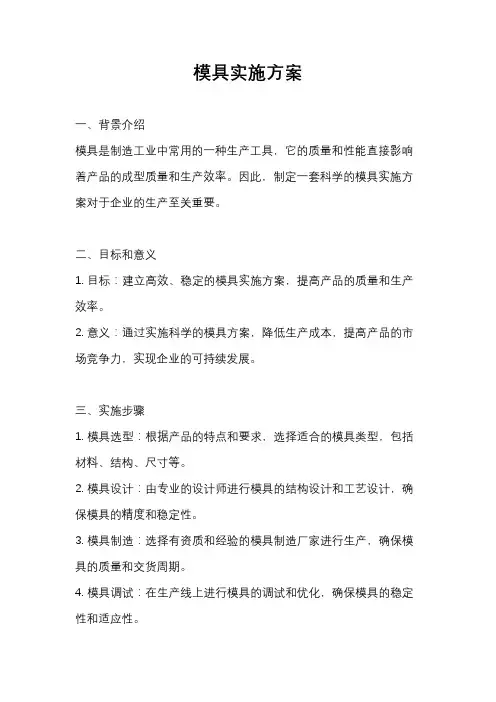

模具实施方案一、背景介绍模具是制造工业中常用的一种生产工具，它的质量和性能直接影响着产品的成型质量和生产效率。
因此，制定一套科学的模具实施方案对于企业的生产至关重要。
二、目标和意义1. 目标：建立高效、稳定的模具实施方案，提高产品的质量和生产效率。
2. 意义：通过实施科学的模具方案，降低生产成本，提高产品的市场竞争力，实现企业的可持续发展。
三、实施步骤1. 模具选型：根据产品的特点和要求，选择适合的模具类型，包括材料、结构、尺寸等。
2. 模具设计：由专业的设计师进行模具的结构设计和工艺设计，确保模具的精度和稳定性。
3. 模具制造：选择有资质和经验的模具制造厂家进行生产，确保模具的质量和交货周期。
4. 模具调试：在生产线上进行模具的调试和优化，确保模具的稳定性和适应性。
5. 模具保养：建立健全的模具保养制度，定期对模具进行检查、清洁和维护，延长模具的使用寿命。
四、关键问题和解决方案1. 模具选型：根据产品的特点和要求，进行全面的市场调研和技术评估，选择性能优良、价格合理的模具。
2. 模具设计：引入先进的设计软件和技术，提高设计效率和精度，确保模具的合理性和可制造性。
3. 模具制造：建立健全的供应商管理体系，选择优质的材料和零部件，严格控制生产过程，确保模具的质量和交货周期。
4. 模具调试：配备专业的技术人员和先进的检测设备，快速定位和解决模具调试中的问题，确保生产的顺利进行。
5. 模具保养：建立健全的模具管理制度，培训员工掌握模具保养的技能，延长模具的使用寿命，降低生产成本。
五、实施效果评估1. 生产效率：通过模具实施方案的优化，提高生产效率，降低生产成本，提高产品的市场竞争力。
2. 产品质量：优化模具方案可以提高产品的成型精度和表面质量，提高产品的合格率和一致性。
3. 资源利用：科学的模具实施方案可以减少资源的浪费和损耗，提高企业的资源利用效率。
六、总结通过科学的模具实施方案，可以提高产品的质量和生产效率，降低生产成本，提高企业的市场竞争力。
模具设计方案一、介绍模具是工业生产中常用的工具，用于制造复杂的零部件和产品。
好的模具设计方案可以提高产品质量和生产效率，因此在工业制造中具有重要的地位。
本文将探讨模具设计的几个关键方面，包括材料选择、结构设计和制造工艺等。
二、材料选择模具材料的选择对于模具设计至关重要。
一般而言，模具材料应具备高强度、抗磨损、抗腐蚀和耐高温等特性。
常用的模具材料包括工具钢、硬质合金和高速钢等。
在选择模具材料时，需要考虑到生产工艺、使用环境和成本等因素。
三、结构设计模具的结构设计直接影响产品的质量和生产效率。
合理的结构设计可以提高模具的使用寿命和加工精度。
例如，在注塑模具设计中，需要考虑产品的收缩率，并合理设计模具的尺寸。
此外，对于大型模具而言，还需要考虑模具的拆卸、组装和运输等因素。
四、制造工艺制造工艺是模具设计过程中不可忽视的一环。
精密的模具制造需要采用先进的加工设备和工艺。
常见的加工工艺包括数控加工、电火花加工和线切割等。
此外，还需要进行表面处理，以提高模具的耐磨性和抗腐蚀性。
一般而言，模具的制造过程需要经过修模、组装、调试和试模等多个阶段。
五、模具设计的创新随着科学技术的进步和工业生产的需求变化，模具设计也需要不断创新。
现代模具设计已经开始引入计算机辅助设计和仿真技术，以提高设计效率和预测模具性能。
例如，通过有限元分析可以评估模具的强度和刚度，并优化设计方案。
此外，三维打印技术的应用也为模具设计提供了新的思路，可以实现复杂结构的制造。
六、模具设计的案例以下是一个汽车零部件模具设计的案例，以说明模具设计的具体过程。
假设需要设计一个汽车车灯的注塑模具。
首先，根据产品要求和材料特性，选择适合的模具材料。
然后，根据产品的形状和尺寸，设计模具的结构，包括模仁、模座和定位系统等。
接下来，确定制造工艺，选择合适的加工设备和工艺，进行模具的加工和组装。
最后，进行模具的调试和试模，检验产品的质量和精度。
结论模具设计是一个综合性的工程，需要考虑材料选择、结构设计和制造工艺等多个因素。

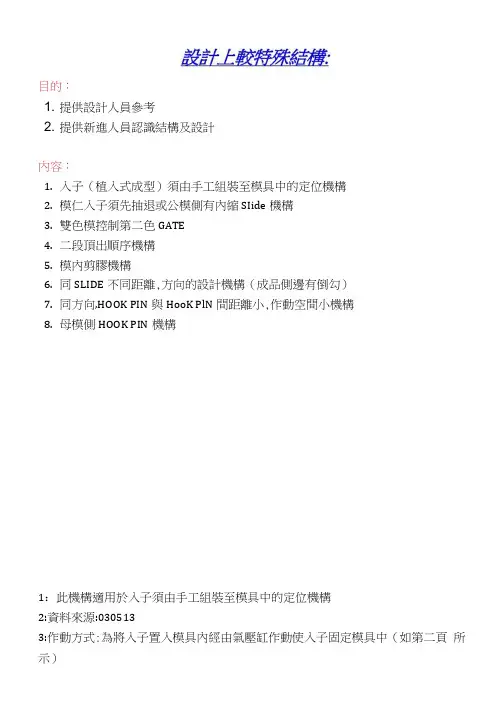

目的：1. 提供設計人員參考2. 提供新進人員認識結構及設計內容：1.入子（植入式成型）須由手工組裝至模具中的定位機構2.模仁入子須先抽退或公模側有內縮SIide機構3.雙色模控制第二色GATE4.二段頂出順序機構5.模內剪膠機構6.同SLIDE不同距離,方向的設計機構（成品側邊有倒勾）7.同方向,HOOK PIN與HooK PlN間距離小,作動空間小機構8.母模側HOOK PIN機構1：此機構適用於入子須由手工組裝至模具中的定位機構2:資料來源:0305133:作動方式:為將入子置入模具內經由氣壓缸作動使入子固定模具中（如第二頁所示）可裝卸入子,組裝前避免作動延遲1：此機構適用於模仁入子須先抽退或公模側有內縮Slide 時2:資料來源:0305133：作動方式:為頂出桿作用於頂出板上一頂出板往上移使得公模仁同時作動而往 上移,在移動一段距離後BLOCK 會脫離橘色BLOCK 約束而偏轉一角度此時公模板 因無往前移之動力而停留原處只剩頂岀板作頂出動作*RP 沈頭孔深度 / \須正確不可加深1:此機構適用於雙色模控制第二色GATE 2:資料來源:0209203:作動方式:合模時一色母模PL面會將綠色頂針往下壓而造成BLOCK旋轉使紅色頂針往上而造成二色GATE閉鎖二色GATE 閉鎖□UBLOCK3:作動方式:開模時因無壓迫力量利用彈簧的力量將頂針往上頂而造成BLOCK 旋轉將紅色頂針往下帶Q運動方向旋轉軸1:二段頂出順序機構2:資料來源:02092OMT3:作動方式:下頂出板往上頂出亦同時帶動上頂出板作動（BLOCK頂住SLlDE BLOCK）→頂出至SLlDE BLOCK與GUlDE PlX碰觸後SLlDE CLOCK會往運動方向移動（GUIDE PlN與SLIDE BLOCK的孔不同中心）SLIDE BLOCK當GUlDE PIN與SLlDE BLOCK同中心時則下頂出板可單獨作頂出動作（如圖示（BLOCK 與SLIDE BLOCK 無干涉）*GUIDE PIN偏心距離需大於BLOCK與SLIDE BLOCK 的干涉距離（如左圖所示）1：模內剪膠機構2:作動方式:保壓結束後（合模狀態）做頂岀動作（1:需配合射出機台2:只有下頂出板作動）*RP 需置於上頂出板上,VrT--Iη5IL J8."E≡≡L LLSJ-T・ I ∙√頂出距離剪切距離Or・/HH N N H P √----1-- -----I丄VJL此機構適用於同SLlDE不同距離,方向的設計2.資料來源:030506MT&030808MT3.此種設計的重點在於,小空間裡有幾個不同方向滑動,且其退出的行程也不相同.4.注意事項：1 •帶動件與倒勾件角度設計上，（因線割無法加工大於10°以上），所以角度設計上，以10°以內設計為準.帶動件倒勾件帶動件相同設計的結合,在030506MT的設計時如左圖所示,在030808MT時作些許修, 正,如圖右所示,如此修正,帶動件強度較佳.1.此機構適用於同方向,HOOK PlN與HoOK PlN間距離小,作動空間小.2.資料來源:030308MT3.作動方式：BLOCK與上頂出板固定,HOOK PlN滑動於BLOCK上,形成頂岀動作其作動狀態如圖B所示.圖A 上頂出板BLOCK1.此機構用在母模側HooK PlN2.資料來源:03018OMT3.作動方式:當公母模板作動時,彈簧跳開，帶動HooK PIN退開行程,完成動作.母模板'作動方向。
