隧道测量实施方案一、背景和目的隧道是地下工程中的一种重要形式，其建设需要进行精确的测量工作来确保施工质量和安全。
本文旨在提出一种隧道测量的实施方案，以保证隧道建设的顺利进行。
二、前期准备工作1.了解隧道设计和施工图纸，明确隧道的设计要求和建设进度。
2.配备必要的测量仪器和设备，包括但不限于全站仪、测量车、激光测距仪等。
3.组织测量团队，确保人员数量足够，并掌握相关测量知识和技能。
三、测量范围和方法1.隧道纵向测量：通过全站仪等测量仪器，测量隧道的纵向平面位置、高程等参数，以确保隧道在垂直方向上的准确性。
2.隧道横向测量：通过全站仪等测量仪器，测量隧道的横向平面位置、宽度等参数，以确保隧道在水平方向上的准确性。
3.隧道内部测量：通过测量仪器和设备，测量隧道内部的各种参数，包括但不限于隧道面积、与地面的距离等。
4.隧道地质测量：通过地质勘探仪器和设备，测量隧道地质情况，包括但不限于岩层的硬度、稳定性等。
四、测量作业流程1.制定测量计划：根据隧道设计和施工进度，制定详细的测量计划，明确测量的范围、方法和时间安排。
2.进行前期准备：组织测量团队，配备必要的仪器和设备，并对其进行校准和检查，确保其正常工作。
3.进行测量工作：按照测量计划，进行测量工作，包括纵向测量、横向测量、内部测量和地质测量等。
4.数据处理和分析：对测量得到的数据进行处理和分析，以得出准确的测量结果，并及时报告给隧道施工方和设计方。
5.定期监测：在隧道建设过程中，定期进行测量监测工作，以及时发现和解决隧道建设中的问题和隐患。
五、质量控制措施1.严格控制测量误差：对测量仪器和设备进行校准和检查，保证其测量的精确性和准确性。
2.合理布设控制点：根据隧道的大小和形状，合理布设控制点和测量网格，在测量过程中及时进行校对和补充。
3.数据交流和共享：与隧道施工方和设计方保持良好的沟通和协作，及时交流和共享测量数据和结果。
4.全员参与质量管理：鼓励全体测量人员参与质量管理，提高工作质量和效率。
隧道工程施工测量方案为了保证隧道工程施工的质量和安全，必须进行准确可靠的测量工作。
本文将针对隧道工程施工测量提出具体的方案。
首先，我们将介绍测量的项目和目的，然后讨论测量的方法和仪器，最后总结测量方案。
一、测量项目和目的隧道工程施工中需要进行的测量项目主要包括：控制测量、偏差测量、质量测量和安全测量等。
控制测量目的在于测量隧道横断面、纵断面和轴线等位置控制点，以确定隧道的几何位置和形状。
偏差测量用于测量隧道施工过程中的偏差，如偏离设计轨道、偏离设计高程等。
质量测量主要是针对隧道施工过程中的质量要求进行检测，如地下水位测量、土层位移监测等。
安全测量用于保障施工现场的安全，如监测隧道围岩的稳定性、检测隧道内部空气质量等。
二、测量方法和仪器1.控制测量方法控制测量主要采用经纬仪、全站仪等仪器进行，可以使用三角测量法、正算法、反算法等方法来测量隧道的几何位置和形状。
2.偏差测量方法偏差测量主要使用全站仪、测距仪等仪器进行，可以使用蓝牙技术将仪器与计算机进行连接，实时反馈测量数据，通过对数据的分析来判断偏差情况。
3.质量测量方法质量测量主要使用水位计、位移传感器等仪器进行，可以设置监测站点，定期对水位、土层位移等进行测量和记录，以监测施工过程中的地下水位和土层变化情况。
4.安全测量方法安全测量主要使用监测传感器、气体检测仪等仪器进行，可以监测隧道围岩的位移、应力等情况，同时可以对隧道内部空气质量进行监测。
三、测量方案总结针对隧道工程施工的测量，我们提出以下方案：在施工前，制定详细的测量计划，包括每个测量项目的具体内容、测量时间和仪器设备的使用等。
在施工过程中，严格按照测量计划进行测量，并及时录入和分析测量数据。
对于出现的偏差和质量问题，要及时采取措施进行整改。
在施工结束后，对整个测量过程进行总结和评估，总结经验教训，并对以后的隧道工程施工提出改进意见。
综上所述，隧道工程施工测量方案需要结合具体的工程情况和要求，采用合适的测量方法和仪器设备，保证测量的准确性和可靠性。
市政工程隧道测量方案1. 简介本文档旨在提供市政工程隧道测量的方案。
隧道测量是确保隧道工程建设质量和安全的重要环节，通过准确测量隧道的位置、尺寸和形状，可以保证施工进度和质量控制的有效实施。
2. 测量方法为了实现准确的隧道测量，将采用以下方法和工具：2.1 地面控制点测量在隧道工程区域周围设置地面控制点，使用全站仪或GPS设备进行测量。
通过测量地面控制点的坐标，可以建立基准坐标系，并在隧道测量中实现坐标转换和定位。
2.2 钢轨控制测量在隧道内部布设标准长度的钢轨，使用全站仪或测距仪测量钢轨之间的距离。
钢轨的布设和测量将作为隧道内部的基准控制线，用于测量隧道内部的各个要素和结构。
2.3 激光扫描测量使用激光扫描仪对隧道内部进行扫描，获取隧道墙壁、顶部和底部的点云数据。
通过对点云数据进行处理和分析，可以得到隧道内部的几何信息和形状数据，为隧道施工提供重要参考。
3. 数据处理和分析对采集的测量数据进行处理和分析，可以得到以下信息：3.1 隧道的位置和尺寸通过使用测量数据和地面控制点的坐标，可以计算出隧道的位置和尺寸。
包括隧道的长度、宽度、高度以及与地面的相对位置。
3.2 隧道的形状和横断面通过对钢轨控制点的测量数据进行处理，可以绘制隧道的形状和横断面。
这将为隧道施工提供具体的设计要素和辅助参考。
3.3 隧道结构和变形监测利用激光扫描仪获取的点云数据，可以对隧道结构进行三维建模和变形监测。
通过对比时间序列的测量数据，可以及时发现隧道结构的变形情况，为安全评估和维护提供依据。
4. 结论市政工程隧道测量方案主要使用地面控制点测量、钢轨控制测量和激光扫描测量这三种方法。
通过数据处理和分析，可以获得隧道的位置、尺寸、形状以及结构变形等重要信息。
该测量方案将为隧道工程的施工和安全控制提供有效支持。
一、编制说明1. 编制依据本方案依据《隧道工程测量规范》（GB 50026-2018）、《公路隧道施工技术规范》（JTG F60-2009）等相关法律法规和技术标准编制。
2. 编制目的为确保隧道施工过程中测量工作的准确性、及时性和可靠性，制定本隧道测量专项施工方案，指导现场测量工作。
3. 适用范围本方案适用于本隧道工程的施工测量工作。
二、工程概况1. 工程简介本隧道工程位于XXX地区，全长XX公里，隧道最大埋深XX米，设计时速XX公里/小时。
隧道穿越地质复杂，包括灰岩、泥岩、砂岩等多种岩性。
2. 施工测量内容（1）隧道控制测量：包括导线测量、水准测量、GPS测量等；（2）隧道施工测量：包括洞内导线测量、断面测量、高程测量、中线测量等；（3）隧道监控量测：包括围岩位移、隧道收敛、锚杆应力等。
三、施工工艺1. 控制测量（1）导线测量：采用全站仪进行导线测量，确保导线精度满足规范要求；（2）水准测量：采用水准仪进行水准测量，确保水准点精度满足规范要求；（3）GPS测量：采用GPS接收机进行GPS测量，确保GPS点精度满足规范要求。
2. 施工测量（1）洞内导线测量：采用全站仪进行洞内导线测量，确保洞内导线精度满足规范要求；（2）断面测量：采用全站仪进行断面测量，确保断面精度满足规范要求；（3）高程测量：采用水准仪进行高程测量，确保高程精度满足规范要求；（4）中线测量：采用全站仪进行中线测量，确保中线精度满足规范要求。
3. 监控量测（1）围岩位移：采用围岩位移监测仪进行监测，确保围岩位移监测数据准确；（2）隧道收敛：采用收敛计进行监测，确保隧道收敛监测数据准确；（3）锚杆应力：采用锚杆应力计进行监测，确保锚杆应力监测数据准确。
四、施工计划1. 施工进度计划根据隧道工程特点，制定详细的施工进度计划，确保测量工作与施工进度相协调。
2. 材料与设备计划根据测量工作需要，提前准备全站仪、水准仪、GPS接收机、围岩位移监测仪、收敛计、锚杆应力计等测量设备。
xx隧道控制测量方案一、工程概况xx隧道位于xx省xx县境内,隧道进口位于xx村隧道出口位于xx 村。
隧道为双线隧道。
隧道进口里程为DK284+318，出口里程为DK287+432，隧道全长3114m。
隧道进口段有R=4000m的曲线140米，其余位于直线上。
隧道进口至DK285+445段坡度为3‰的上坡，DK285+445至出口为3.5‰的上坡。
隧道进口至DK284+558.26线间距由4.497～4.4m渐变，DK285+484.87至出口线间距为4.4m。
其中进出口洞口段为湿陷性老黄土和新黄土共25米，V级围岩（老黄土）75米，Ⅳ水平成层197米，其余为Ⅱ、Ⅲ级围岩。
Ⅱ、Ⅲ级围岩为砂岩。
二、设计方案根据本隧道测量工作需要，测区内GPS控制网（包括加密点）利用设计院提供的GPS点数据，进行整体平差计算。
三、洞外控制测量1、导线点布设以I3827﹑I3828为导线点起始边,以I3829﹑I3830为导线终边,设临时导线点加密1﹑加密2,作为对对久山隧道进口的控制网点;以I3833﹑I3834作为导线点的起始边,以I3835﹑I3836为导线点终边设临时导线点加密3﹑加密4﹑加密5,作为对对久山隧道出口的控制网点.2、测设方法使用徕卡全站仪（1201）设符合导线测量，根据五等导线点的精度，共要求为：采用测回法观测，观测4个测回，严密平差，角度取秒以下2位，尺寸小数点后4位，测角中误差小于2.5秒，方位角闭合差小于±5√n，导线全长相对闭合差要达到1/40000。
洞外控制网与线路中心走向示意图如下图所示。
导线点布设与线路中线示意图3、高程测量（1）三角高程：采用徕卡1201（1秒）将高程带到隧道的进口，再进行出口联测，同时和相邻水准控制点联测，观测方法：采用四个测回。
三角高程的闭合差小于20√L（L为往返测段，符合或环线的水准路线长度，单位为km）。
（2）水准联测使用仪器为苏光DSZ2国家32倍水准仪和5米铝合金普通塔尺。

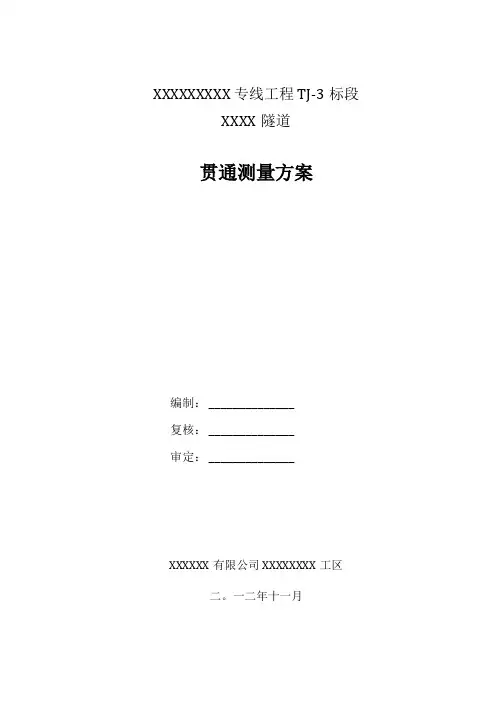

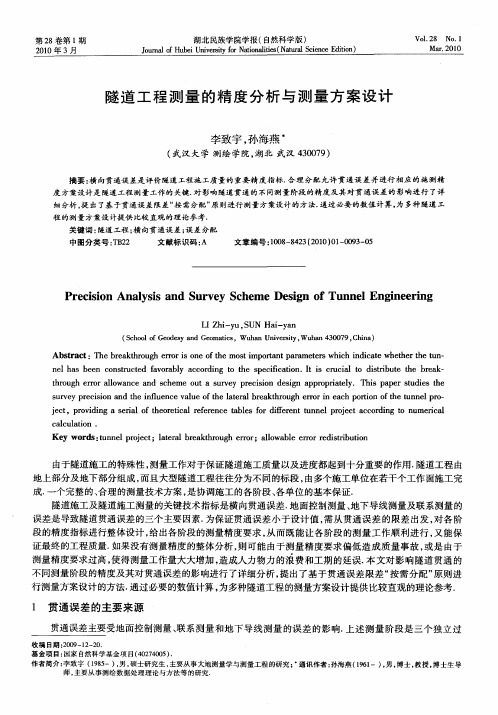

XXXXXXXXX 专线工程TJ-3标段XXXX隧道贯通测量方案编制：______________复核：______________审定：______________XXXXXX有限公司XXXXXXXX工区二。
一二年十一月一、工程概况 (4)二、编制依据 (4)三、人员安排及拟投入的仪器设备、软件 (4)四、隧道贯通方案内容及技术要求 (5)（一）洞外控制测量 (5)1、平面控制网技术要求 (5)2、外业要求 (7)3、洞外（GPS测量）横向贯通误差估算 (7)（二）洞内控制测量 (8)1、洞内导线布设要求 (9)2、平面控制网技术要求 (9)3、贯通中误差估算 (9)（三）高程控制测量 (10)1、二等水准技术要求 (10)2、洞外二等水准复测 (10)3、洞外高程贯通误差估算 (12)4、洞内高程控制网布设及要求 (12)5、贯通中误差估算 (13)佛爷沟2号隧道贯通测量方案（四）隧道贯通误差测量及调整 (13)1、贯通误差的测量 (13)（1）平面贯通误差测量 (13)（2）高程贯通误差的测量 (14)2、贯通误差的调整 (14)（1）平面贯通误差的调整 (14)（2）高程贯通误差的调整 (14)佛爷沟2号隧道贯通测量方案一、工程概况XXX隧道位于辽宁省凤城市境内穿越辽东低山区。
隧道为单洞双线隧道，隧道最大埋深为213m。
隧道进口里程为DK179+395,出口里程为DK181+435，隧道全长2040m。
隧道进口至DK180+486.5436段位于半径为7000的右偏曲线上，DK180+486.5436至出口段位于直线上，隧道内线间距4.6m,隧道内纵坡为3%。
的单面下坡。
DK179+395〜DK179+430、DK181+255 〜DK181+435 为V 级围岩，DK179+430 〜DK179+570、DK181+175 〜DK181+255 为W 级围岩，DK179+570 〜DK180+730、DK180+840〜DK181+175 为H级围岩，DK180+730〜DK180+840 为W级围 ^岩0为确保线路平纵曲线线型顺畅，管段内不出现断差现象。
隧道测量施工方案隧道测量施工方案一、隧道测量施工的目的和意义隧道测量是指在隧道工程建设中，为了准确掌握地下空间的形状、尺寸及地质条件等，采用测量方法进行数据采集和分析的工程技术活动。
隧道测量施工的目的是为了保证隧道工程的设计、施工和验收能够顺利进行，提高工程的安全性和可靠性。
二、隧道测量施工的步骤和方法1. 测量前准备：在进行隧道测量施工前，要进行充分的测量前准备工作。
包括对隧道工程的设计和施工方案进行了解，确定测量目的和要求，并准备测量所需的仪器设备和材料等。
2. 地形测量：通过地面控制点进行坐标测量，确定隧道入口和出口的位置，制作出隧道的总体布置图。
同时还要进行地下水位的测量，确保施工过程中的排水。
为了准确测量地下空间的形状和尺寸，可以采用三角测量、电子经纬仪测量和激光测距仪等方法。
3. 岩体探测：为了详细了解隧道穿越的地质条件，可以进行岩体探测工作。
常用的方法有地下水位探测、地质勘探钻孔和岩体采样等。
通过岩体探测可以获取地质地层信息，为后续施工工程提供参考。
4. 横断面测量：在进行隧道施工前，需要对隧道的横断面进行测量，确定隧道的净宽、净高和净面积等参数。
测量方法可以采用全站仪和红外测距仪等。
5. 纵断面测量：测量隧道纵轴线的形状和高程变化，确定隧道纵断面的轴线、净高和净距等信息。
常用的测量方法有全站仪和水准仪测量等。
6. 支护结构测量：隧道在施工过程中需要进行支护结构的施工，需要对支护结构进行测量。
可以采用全站仪和钢筋探测仪等方法进行测量，以确保支护结构的准确性和稳定性。
三、隧道测量施工的注意事项1. 对测量仪器和设备要进行充分的检查和保养，确保其正常运行和精度；2. 严格按照测量要求和方法进行测量，保证数据的准确性和可靠性；3. 测量时要严格遵守安全操作规程，确保人员和设备的安全；4. 测量过程中要及时进行数据处理和分析，提供给工程设计和施工方作参考；5. 随时记录测量过程中的问题和难点，及时解决和改进，提高测量工作的质量和效率。

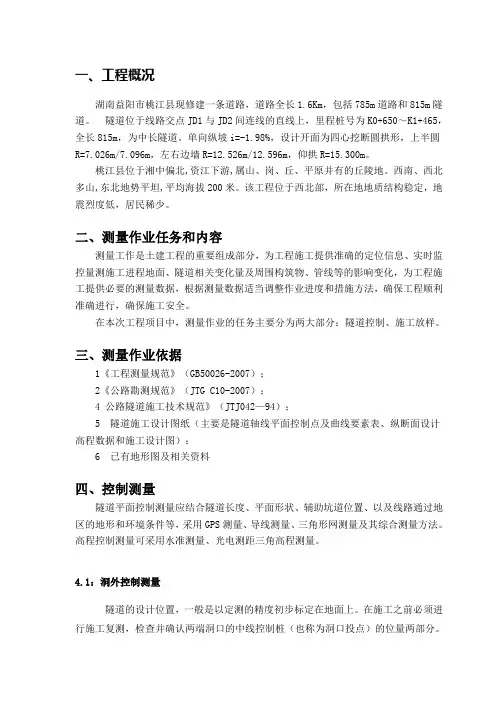

一、工程概况湖南益阳市桃江县现修建一条道路，道路全长1.6Km，包括785m道路和815m隧道。
隧道位于线路交点JD1与JD2间连线的直线上，里程桩号为K0+650～K1+465，全长815m，为中长隧道。
单向纵坡i=-1.98%，设计开面为四心挖断圆拱形，上半圆R=7.026m/7.096m，左右边墙R=12.526m/12.596m，仰拱R=15.300m。
桃江县位于湘中偏北,资江下游,属山、岗、丘、平原并有的丘陵地。
西南、西北多山,东北地势平坦,平均海拔200米。
该工程位于西北部，所在地地质结构稳定，地震烈度低，居民稀少。
二、测量作业任务和内容测量工作是土建工程的重要组成部分，为工程施工提供准确的定位信息、实时监控量测施工进程地面、隧道相关变化量及周围构筑物、管线等的影响变化，为工程施工提供必要的测量数据，根据测量数据适当调整作业进度和措施方法，确保工程顺利准确进行，确保施工安全。
在本次工程项目中，测量作业的任务主要分为两大部分：隧道控制、施工放样。
三、测量作业依据1《工程测量规范》（GB50026-2007）；2《公路勘测规范》（JTG C10-2007）；4 公路隧道施工技术规范》（JTJ042—94）；5 隧道施工设计图纸（主要是隧道轴线平面控制点及曲线要素表、纵断面设计高程数据和施工设计图）；6 已有地形图及相关资料四、控制测量隧道平面控制测量应结合隧道长度、平面形状、辅助坑道位置、以及线路通过地区的地形和环境条件等，采用GPS测量、导线测量、三角形网测量及其综合测量方法。
高程控制测量可采用水准测量、光电测距三角高程测量。
4.1：洞外控制测量隧道的设计位置，一般是以定测的精度初步标定在地面上。
在施工之前必须进行施工复测，检查并确认两端洞口的中线控制桩（也称为洞口投点）的位量两部分。
4.1.1控制点的置，它是进行洞内施工测量的主要依据。
主要包括平面控制测量和高程控制测设置1、在每个洞口应测设不少于3个平面控制点（包括洞口投点及其相联系的三角点或导线点）2个高程控制点。
隧道测量方案1. 引言隧道测量是指对隧道进行各种参数测量和监测的过程。
隧道作为一种重要的地下工程结构，其稳定性和安全性直接关系到工程的质量和使用寿命。
因此，进行隧道测量是确保隧道工程质量的重要手段之一。
本文将介绍一种常用的隧道测量方案，包括测量要点、测量方法和计算过程等。
2. 测量要点在进行隧道测量时，需要关注以下几个重要要点：2.1 隧道轴线位置隧道轴线位置是测量中的重要参数，它直接决定了隧道的走向和位置。
测量隧道轴线位置时，可以采用传统的全站仪或者激光仪等测量仪器。
测量过程中需要确定起点和终点，并根据隧道的设计要求进行测量。
2.2 隧道截面尺寸隧道截面尺寸是测量中的关键指标，它包括隧道的高度、宽度和净空等参数。
测量隧道截面尺寸时，可以使用激光扫描仪等高精度仪器，将其扫描得到的点云数据进行处理和分析，得到准确的截面尺寸。
2.3 隧道收敛和变形监测隧道在使用过程中会受到地质条件、荷载等因素的影响，可能会发生收敛和变形现象。
因此，进行隧道收敛和变形的监测是必要的。
可以利用测距仪、倾斜仪等仪器，对隧道的收敛和变形进行实时监测和记录。
3. 测量方法针对以上测量要点，可以采用以下方法进行隧道测量：3.1 全站仪测量法全站仪是一种常见的测量仪器，可以同时测量水平角、垂直角和斜距等参数。
在测量隧道轴线位置时，使用全站仪可以快速准确地进行测量，并将测量结果导入计算机进行数据处理。
3.2 激光扫描测量法激光扫描仪是一种高精度的测量仪器，能够快速获取隧道截面的三维点云数据。
通过将点云数据导入计算机，可以进行隧道截面尺寸的计算和分析，并生成详细的测量报告。
3.3 测距仪监测法测距仪是一种用于快速测量距离的设备，可以通过对比测量前后的距离变化来监测隧道的收敛情况。
将测距仪安装在预定的测点上，定期进行测量，并将数据进行记录和分析。
3.4 倾斜仪监测法倾斜仪可以测量物体的倾斜角度，用于监测隧道的变形情况。
将倾斜仪安装在预定的测点上，定期进行测量，并将数据与标准值进行比对，判断隧道的变形情况。
隧洞测量方案设计目录1. 工程概况………………………………………………（ 2 ）2 隧洞地面和地下平面控制布网略图……………………（ 2 ）3. 隧洞地面和地下高程控制网略图……………………（ 4 ）4. 隧洞地面和地下平面控制测量设计说明……………（ 4 ）4 .1 确定遂洞地面和地下平面控制网的等级进行遂洞横向贯通误差的预计……………（5 ）4.2 地面和地下平面控制测量等级的各种技术要求………（ 7 ）5. 隧洞地面和地下高程控制测量设计说明……………（ 18 ）5.1 隧洞地面和地下高程控制网等级和竖向贯通误差的预计（ 18 ）5.2 地面和地下高程控制测量的等级的各种技术要求……（ 20 ）6. 隧洞施工放样方法、精度的设计说明………………（ 23 ）6.1 洞外中心线的测设方法及要求的设计………………（ 23 ）6.2 隧洞中心控制桩外的设计…………………………（ 24 ）6.3 洞内施工导线、基本导线、主要导线的精度、测量方法设计（ 25 ）6.4 隧洞内高程控制点测量方法、精度要求……………（ 26 ）6.5 隧洞长度、洞底高程、腰线高程的设计……………（ 27 ）6.6 隧洞施工面的放样方法……………………………（ 29 ）6.7 纵、横和竖向贯通误差的测定方法 (30)7. 总结…………………………………………………（ 31)1. 工程概况东山隧洞施工测量工程位于维州市东山镇西南方向，其东南方向是东山小学，离东山镇约 2km ，离东山小学约1.5km ，距其不远有一条穿过东山镇的南北公路。
公路对隧洞的施工提供了比较方便的交通路线。
隧洞全长为 3156m ，穿过东山山头，东山山头的高程 H=198.236m 。
隧洞进口=78.000m ，隧洞的设计坡降为 0.3% 。
的设计高程HA2. 隧洞地面和地下平面控网略图2.1 本工程测量单位所拥有的测量仪器为（1）全站仪，测程 3km ，测距精度：±（ 2mm +2ppm · D ）测角精度：± 2 ″水准仪（2） DS3（3） 30m 钢尺根据所拥有的仪器及遂洞的地形图采用光电测距导线网作为平面控制网。
由东山地形图可知道该地形比较陡，通视条件差，不宜布设多边形的平面控制网，测角网测量的角数比较多降低测量的速度，随着全站仪测距精度的提高，采用边角网的平面控制网可以提高测量的速度同时也可以保证测量的精度。
由表 2.1.1 可知道平面控制网的等级可能为三等或四等，而且三、四、五等平面控制网，可以用相应等级的导线网来代替。
所以本工程的控制网采用了光电测距导线网。
平面控制网见东山地形图。
表 2.1.1 洞外控制网等级选择2.2 平面控制网绘制导线计算图见图 2.2图 2.2 导线计算图2.3 由平面控制网得到导线点到贯通面的垂直距离和导线边在贯通面的投影长度，见表 2.3.1表 2.3.1 导线环点至贯通面的垂直距离和投影长度（ m ）（ m ）3. 隧洞地面和地下高程控制网略图水准控制网的选线因为东山山头地势比较陡，如果为了缩短水准路线而穿过东山的山头，会给水准测量带来不便。
因此水准路线从 A 点出发经过靠近北山 120m 高程的马鞍部位，在折回 B 点，绕到南部经过 155m 高程处的小山头，然后回到 A 点形成闭合的水准路线。
水准网控制略图见东山地形图。
水准路线长约为8.3km 。
地下的水准路线基本上为直线，水准路线长约为 3.2km 。
4. 隧洞地面和地下平面控制测量设计说明4．1 确定遂洞地面和地下平面控制网的等级进行遂洞横向贯通误差的预计4.1.1 地上平面控制网引起的横向贯通误差1. 地上平面控制网引起的横向贯通误差的设计要求为≤ 30mm 。
横向贯通误差的计算公式：（公式 4.1.1 ）式中：为测角、量边和洞口起始方位角误差所引起的横向贯通误差为地面导线的测角中误差，以秒计；为导线边长的相对中误差；为各导线点至贯通面的垂直距离的平方和；为各导线边在贯通面上投影的长度的平方总和；=206265"2. 由平面控制网得到的数据如表 2.1.2表 2.1.2 导线环点至贯通面的垂直距离和投影长度（ m ）（ m ）=6894078=225114代如公式 4.1.1 计算经过计算使用四等的精度计算不符合要求所以采用三等的精度进行误差的预算 取=1.8 ″=1 ∕60000=1.8 ″= 28mm ≤ 30mm根据预算结果确定平面控制网的等级结合表 2.2.4 可得平面控制网的技术要求如表 4.1.2表 2.2.7 光电测距附合 ( 闭合 ) 导线技术要求表 4.1.1 地面光电测距符合导线技术要求1:55000 4.1.2 地下平面控制测量误差引起的横向贯通误差1. 地下平面控制测量误差引起的横向贯通误差设计要求为 ≤ 40mm（公式 4.1.2 ）式中： 以米为单位；为导线平均边长；为导线的边数。
取 =200 ，则 =8 （隧洞长为 3156 米） =2.5 ″代入公式 4.1.2= ± 35mm ≤ 40mm经过计算可得到地下平面控制网的等级及技术要求见表 4.1.2 表 4.1.2 洞内光电测距基本导线技术要求注： 1. 本表按支导线端点误差计算；2. 相向开挖长度大于4km时，基本导线的技术要求应作专门设计。
4.1.3 横向总贯通误差1. 总贯通误差技术要求≤ 50mm= ± 45mm ≤ 50mm4.2 地面和地下平面控制测量等级的各种技术要求按《水利水电施工测量规范》（ 1993 年版）4.2.1 地面控制测量的等级标志形状和尺寸的设计1. 平面控制网选点、埋设及标志(1)平面控制点应选在通视良好、交通方便，地基稳定且能长期保存的地方。
视线离障碍物 ( 距上、下和旁侧 ) 不宜小于 2.0m 。
(2) 对于能够长期保存、离施工区较远的平面控点，应着重考虑图形结构和便于加密；而直接用于施工放样的控制点则应着重考虑方便放样，尽量靠近施工区并对主要建筑物的放样区组成的图形有利。
控制点的分布，应做到坝轴线以下的点数多于坝轴线以上的点数。
(3) 位于主体工程附近的各等级控制点和主轴线标志点，应埋设具有强制归心装置的混凝土观测墩。
其它部位可根据情况埋设暗标或半永久标志。
对首级网，同一等级的控制点应埋设相同类型的标志。
(4) 各等级控制点周围应有醒目的保护装置，以防止车辆或机械的碰撞。
在有条件的地方可建造观测棚。
(5) 观测墩上的照准标志，可采用各式垂直照准杆，平面觇牌或其它形式的精确照准设备。
照准标志的形式、尺寸、图案和颜色，应与边长和观测条件相适应，图样图 4.2.1 — 1 与图 4.2.1 — 2 规定执行。
(6)照准标志底座平面应埋设水平。
其不平度应小于 10´。
照准标志中心线与标志点的偏差不得大于 1.0mm 。
(7)对于测边网或边角网，其点位的选择，还应注意以下几点。
①视线应避免通过吸热、散热不同的地区，如烟囱等。
②视线上不应有任何障碍物，如树枝、电线等，并应避开强电磁场的干扰，如高压线等。
2. 平面控制的标墩与标志(1)混凝土标墩如图 4.2.1 — 1图 4.2.1 — 1 混凝土观测墩（单位 cm ）图 4.2.1 — 2 照准标志图（单位 mm ）4.2.2 平面控制测量所用的仪器（ 1 ）全站仪，测程3km，测距精度：±（ 2mm +2ppm · D ）测角精度：± 2 ″（ 2 ） 30m 钢尺4.2.3 平面控制测量对测边、测角的要求1. 总的技术要求表 4.2.3 -1 地面光电测距符合导线技术要求注： 1. 光电测距仪一测回的定义为：照准一次，读数四次；2. 测距仪分级技术规格见表 4.2.3 — 4 。
表 4.2.3 -2 洞内光电测距基本导线技术要求表 4.2.3 -3 测角网的技术要求2. 水平角观测的技术要求及内业计算的精度要求（ 1 ）水平角观测前，必须对经纬仪进行检验和校正。
检验项目和检验方法按《国家三角测量和精密导线测量规范》规定执行。
（ 2 ）水平角观测应遵守下列规定。
1) 观测应在成像清晰，目标稳定的条件下进行。
晴天的日出、日落和中午前后，如果成像模糊或跳动剧烈，不应进行观测。
2) 应待仪器温度与外界气温一致后开始观测。
观测过程中，仪器不得受日光直接照射。
3) 仪器照准部旋转时，应平稳匀速；制动螺旋不宜拧得过紧；微动螺旋应尽量使用中间部位。
精确照准目标时，微动螺旋最后应为旋进方向。
4) 观测过程中，仪器气泡中心偏移值不得超过一格。
当偏移值接近限值时，应在测回之间重新整置仪器。
5) 对于二等平面控制网，目标垂直角超过±3 º时，应在瞄准每个目标后读定气泡的偏移值，进行垂直轴倾斜改正。
对于三、四等三角网的角度观测，当目标垂直角超过±3 °时，每测回间应重新整置仪器，使水准气泡居中。
（ 3 ）水平角观测一般采用方向观测法，其操作步骤如下：1) 将仪器照准零方向标志，按度盘配置表配置度盘和测微器读数。
2) 顺时针方向旋转照准部1 ～2 周后精确照准零方向标志，并进行水平度盘、测微器读数( 照准二次，各读数一次) 。
( 五等三角测量可只照准读数一次 ) 。
3) 顺时针方向旋转照准部，精确照准第2 方向标志，按 (2) 款方法进行读数；顺时针方向旋转照准部依次进行第3 、4 、……、 n 方向的观测，最后闭合至零方向(当观测方向数小于或等于3 时，可不闭合至零方向 ) 。
4) 纵转望远镜，逆时针方向旋转照准部1 ～ 2 周后，精确照准零方向，按 2) 款方法进行读数。
5) 逆时针方向旋转照准部，按上半测回观测的相反次序依次观测至零方向。
以上操作为一测回。
（ 4 ）水平方向观测应使各测回读数均匀地分配在度盘和测微器的不同位置上，各测回间应将度盘位置变换一个角度δ，计算公式如下：δ = (4.2.3-1)式中——测回数，——测回序号 (j=1 、 2 、…、 m) ；——水平度盘最小间隔分划值，DJ1=4 ′， DJ2=10 ′；——测微盘分格数值， DJ1型为 60 格， DJ2型为 600 " 。
（5）若测站方向数超过6 个时，应分组进行观测。
分组观测时应包括两个共同方向，其中一个为共同零方向。
其两组共同方向观测角之差，不应大于同等级测角中误差的两倍。
采用方向观测法其主要技术要求应符合表 4.2.3 -3 的规定。
表 4.2.3 -3 水平角方向观测法技术要求注：当观测方向的垂直角大于±3 °时，该方向的2c较差，按相邻测回同方向进行比较，其差值仍应符合上表规定。
（ 6 ）水平角观测误差超过表4.2.3-3要求时，应在原来度盘位置上进行重测，并符合下列规定：1)上半测回归零差或零方向2c超限，该测回应立即重测，但不计重测测回数。
