浮头式换热器设计说明书设计者：徐凯指导教师：张玲张亚男秦敏系别：机械工程系专业：热能与动力工程日期：2009.11宁夏理工学院前言换热器是非常重要的换热设备。

在国民生产的各个领域得到了广泛的应用。

本设计说明书主要介绍浮头式换热器的原理和设计思路及整个设计过程。

在浮头式换热器中，浮头式换热器的两端的管板，一端不与壳体相连，该端亦称浮头。

管子受热时，管束连同浮头可以沿轴向自由伸缩，完全消除了温差应力。

浮头式换热器主要有如下特点：浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可以在壳体内自由移动，这个特点在现场就能清楚地看出来。

这种换热器的壳体和管束的热膨胀是自由的，管束可以抽出，便于清洗管间和管内。

其缺点是结构复杂造价高，一般比固定管板高20%左右，在运行中浮头处发生泄漏不易检查处理。

浮头式换热器适应于壳体和管束温差较大或壳程介质易结垢的工作条件下。

本书内容系统、完整，理论与实际并重。

书中对浮头式换热器设计中所需的各学科知识均有简要的介绍和解释。

同时该书对换热器在编写时注重介绍的方法简明扼要，条理清楚，深入浅出，紧密结合工程实际。

期间得秦敏、张春兰、张亚男、张玲等老师的悉心指导。

在此表示真挚的感谢！由于编者水平有限，其中难免不妥之处，恳请各位读者批评指正。

编者：徐凯2009-11-26目录第一章绪论第二章设计任务和设计条件 (1)第三章确定设计方案 (3)3.1 换热器类型的确定 (3)3.2 管程及壳程的流体安排 (3)第四章确定物性数据 (4)4.1定性温度的确定 (4)4.2列表 (6)第五章传热面积的估算 (7)第六章工艺结构尺寸的确定 (9)6.1 管径和管内流速的确定 (9)6.2 管程数和传热管数的确定 (9)6.3 平均传热温差的校正 (10)6.4 传热管排列和分程方法确定 (10)6.5 壳体内径的确定 (11)6.6 折流板的确定 (11)6.7 其它附件的确定 (12)第七章所设计换热器的校核算 (13)7.1 传热热流量的核算 (13)7.2 壁温的校核计算 (15)7.3 换热器内流体的流动阻力的核算 (17)参考文献 (19)换热器原理课程设计心得体会 (21)第一章绪论1.1换热器课程设计的目的和要求课程设计是《换热器原理》课程的一个总结性教学环节，是培养学生综合运用本门课程及有关课程的基本知识去解决某一设计任务的一次训练。

目录设计题目及工艺参数---------------------------------------------------1一、换热器的分类及特点---------------------------------------------------2二、结构设计-------------------------------------------------------------51、管径及管长的选择---------------------------------------------------52、初步确定换热管的根数n和管子排列方式-------------------------------53、筒体内径确定-------------------------------------------------------54、浮头管板及钩圈法兰结构设计-----------------------------------------65、管箱法兰、管箱侧壳体法兰和管法兰设计-------------------------------76、外头盖法兰、外头盖侧法兰设计---------------------------------------77、外头盖结构设计-----------------------------------------------------88、接管的选择--------------------------------------------------------------------------------------89、管箱结构设计-------------------------------------------------------810、管箱结构设计------------------------------------------------------811、垫片选择----------------------------------------------------------912、折流板------------------------------------------------------------------------------------------913、支座选取----------------------------------------------------------1014、拉杆的选择--------------------------------------------------------1315、接管高度（伸出长度）确定------------------------------------------1316、防冲板------------------------------------------------------------1317、设备总长的确定----------------------------------------------------1318、浮头法兰---------------------------------------------------------------------------------------1419、浮头管板及钩圈----------------------------------------------------14三、强度计算--------------------------------------------------------------141、筒体壁厚的计算-----------------------------------------------------142、外头盖短节，封头厚度计算-------------------------------------------153、管箱短节、封头厚度计算 --------------------------------------------164、管箱短节开孔补强的核校 --------------------------------------------165、壳体压力试验的应力校核---------------------------------------------166、壳体接管开孔补强校核-----------------------------------------------177、固定管板计算-------------------------------------------------------188、无折边球封头计算 --------------------------------------------------199、管子拉脱力计算-----------------------------------------------------20四、设计汇总-----------------------------------------------------21五、设计体会--------------------------------------------------------------21参考文献--------------------------------------------------------------22设计题目：浮头式换热器工艺参数：管口表：符号公称直径（mm）管口名称a 130 变换气进口b 130 软水出口c 130 变换气出口d 130 软水进口e 50 排尽口设备选择原理及原因：浮头式换热器的结构较复杂，金属材料耗量较大，浮头端出现内泄露不易检查出来，由于管束与壳体间隙较大，影响传热效果。

摘要本次设计的题目为汽提塔冷凝器。

汽提塔冷凝器是换热器的一种应用，这里我设计成浮头式换热器。

浮头式换热器是管壳式换热器系列中的一种，它的特点是两端管板只有一端与外壳固定死，另一端可相对壳体滑移，称为浮头。

浮头式换热器由于管束的膨胀不受壳体的约束，因此不会因管束之间的差胀而产生温差热应力，另外浮头式换热器的优点还在于拆卸方便，易清洗。

在化工工业中应用非常广泛。

本文对浮头式换热器进行了整体的设计，按照设计要求，在结构的选取上，采用了1-2型，即壳侧一程，管侧两程。

首先，通过换热计算确定换热面积与管子的根数初步选定结构。

然后按照设计的要求以及一系列国际标准进行结构设计，之后对各部分进行校核。

本次毕业设计任务是流量为3500kg/h，浮头式换热器的机械设计，工作压力管程为0.43MPa、壳程为0.042MPa，工作温度管程为61℃、壳程为80℃。

通过本次毕业设计，我熟悉了浮头式换热器的工艺流程，掌握了浮头式换热器的结构及计算方法，了解了浮头式化热器的制造要求及安装过程。

但是，限于经验不足和水平有限，一定存在缺点甚至错误之处，敬请老师批评指正。

关键词：换热器；浮头式；管程；壳程AbstractThe topic of my study is the design of stripper condenser. stripper condenser is one of applications heat exchanger.In here, my design is the floating head heat exchanger. The floating head heat exchanger is a special type of tube and shell heat exchanger. It is special for its floating head. One of its tube sheet is fixed，while another can float in the shell，so called floating head. As the tubes can expand without the restriction of the shell，it can avoid thermal stress. Another advantage is that it can be dismantled and clean easily . It is widely used in chemical industry. In this study an overall design of the floating head heat exchanger is carried out .According to the demand the type 1-2 is chosen to be the basic type，which has one segment in shell and two segment in tubes. First，heat transfer is calculated to determine the heat exchange surface area and the number of tubes that needed. Then，according to the request and standards，structural of system is well designed. After that，the finite element analysis of the shell is completed.The graduation design task is 3500kg/h flow of the floating head heat exchanger, the mechanical design, working pressure tube 0.4 3MP, shell, work process of 0.042MP for 61 ℃, the temperature tube for 80 ℃shell cheng. Through the graduation design, I am familiar with the floating head heat exchanger process, mastered the structure of floating head heat exchanger and calculation method of floating head, learned the heat exchanger is manufacturing requirements and installation process. But, due to lack of experience and limited ability, certain shortcomings and even mistakes, please the teacher criticism and corrections.KEY WORDS：HEAT EXCHANGER；FLOATING HEAD；TUBE-SIDE；SHELL-SIDE目录第一章 换热器概述 (1)1.1 换热器的应用 (1)1.2 换热器的主要分类 (1)1.2.1 换热器的分类及特点 (1)1.2.2 管壳式换热器的分类及特点 (2)1.3 管壳式换热器特殊结构 (5)1.4 换热管简介 (5)第二章 工艺计算 (7)2.1 设计条件 (7)2.2换热器传热面积与换热器规格： (8)2.2.1 流动空间的确定 (8)2.2.2 初算换热器传热面积'A .......................................................................................... 8 2.2.3 传热管数及管程的确定 ........................................................................................... 9 2.2.4管心距的计算 (9)2.2.5换热器型号、参数的确定 (9)2.2.6壳体内径计算 (9)2.2.7折流板的计算 (10)2.3换热器核算 (10)2.3.1传热系数核算 (11)2.3.2换热器的流体阻力 (13)2.3.3换热器的选型 (14)第三章 换热器的结构计算和强度计算 (15)3.1换热器的壳体设计 (15)3.2筒体材料及壁厚 (15)3.3封头的材料及壁厚 (16)3.4管箱材料的选择及壁厚的计算 (16)3.5开孔补强计算 (17)3.6水压试验及壳体强度的校核 (19)3.7 换热管 (20)3.7.1 换热管的排列方式 (20)3.7.2 布管限定圆L D (20)3.7.3 排管 (21)3.7.4 换热管束的分程 (21)3.8 管板设计 (22)3.8.1 管板与壳体的连接 (22)3.8.2 管板计算 (22)3.8.3 管板重量计算 (26)3.9折流板 (26)3.9.1 折流板的型式和尺寸 (27)3.9.2 折流板排列 (27)3.9.3 折流板的布置 (27)3.10拉杆与定距管 (27)3.10.1 拉杆的结构形式 (27)3.10.2 拉杆的直径、数量及布置 (28)3.10.3 定距管 (28)3.11法兰和垫片 (28)3.11.1固定端的壳体法兰、管箱法兰与管箱垫片 (28)3.11.2外头盖侧法兰、外头盖法兰与外头盖垫片、浮头垫片 (30)3.11.3 接管法兰型式与尺寸 (31)3.12钩圈式浮头 (32)3.12.1 浮头盖的设计计算 (33)3.13分程隔板 (38)3.14鞍座 (38)3.14.1 支反力计算如下 (38)3.14.2 鞍座的型号及尺寸 (40)3.15接管的最小位置 (40)3.15.1壳程接管位置的最小尺寸 (40)3.15.2 管箱接管位置的最小尺寸 (41)附录外文翻译 (45)参考文献 (55)第一章换热器概述过程设备在生产技术领域中的应用十分广泛，是在化工、炼油、轻工、交通、食品、制药、冶金、纺织、城建、海洋工程等传统部门所必需的关键设备，而换热设备则是广泛使用的一种通用的过程设备。

目录设计题目及工艺参数---------------------------------------------------1一、换热器的分类及特点---------------------------------------------------2二、结构设计-------------------------------------------------------------51、管径及管长的选择---------------------------------------------------52、初步确定换热管的根数n和管子排列方式-------------------------------53、筒体内径确定-------------------------------------------------------54、浮头管板及钩圈法兰结构设计-----------------------------------------65、管箱法兰、管箱侧壳体法兰和管法兰设计-------------------------------76、外头盖法兰、外头盖侧法兰设计---------------------------------------77、外头盖结构设计-----------------------------------------------------88、接管的选择--------------------------------------------------------------------------------------89、管箱结构设计-------------------------------------------------------810、管箱结构设计------------------------------------------------------811、垫片选择----------------------------------------------------------912、折流板------------------------------------------------------------------------------------------913、支座选取----------------------------------------------------------1014、拉杆的选择--------------------------------------------------------1315、接管高度（伸出长度）确定------------------------------------------1316、防冲板------------------------------------------------------------1317、设备总长的确定----------------------------------------------------1318、浮头法兰---------------------------------------------------------------------------------------1419、浮头管板及钩圈----------------------------------------------------14三、强度计算--------------------------------------------------------------141、筒体壁厚的计算-----------------------------------------------------142、外头盖短节，封头厚度计算-------------------------------------------153、管箱短节、封头厚度计算 --------------------------------------------164、管箱短节开孔补强的核校 --------------------------------------------165、壳体压力试验的应力校核---------------------------------------------166、壳体接管开孔补强校核-----------------------------------------------177、固定管板计算-------------------------------------------------------188、无折边球封头计算 --------------------------------------------------199、管子拉脱力计算-----------------------------------------------------20四、设计汇总-----------------------------------------------------21五、设计体会--------------------------------------------------------------21参考文献--------------------------------------------------------------22设计题目：浮头式换热器工艺参数：管口表：符号公称直径（mm）管口名称a 130 变换气进口b 130 软水出口c 130 变换气出口d 130 软水进口e 50 排尽口设备选择原理及原因：浮头式换热器的结构较复杂，金属材料耗量较大，浮头端出现内泄露不易检查出来，由于管束与壳体间隙较大，影响传热效果。

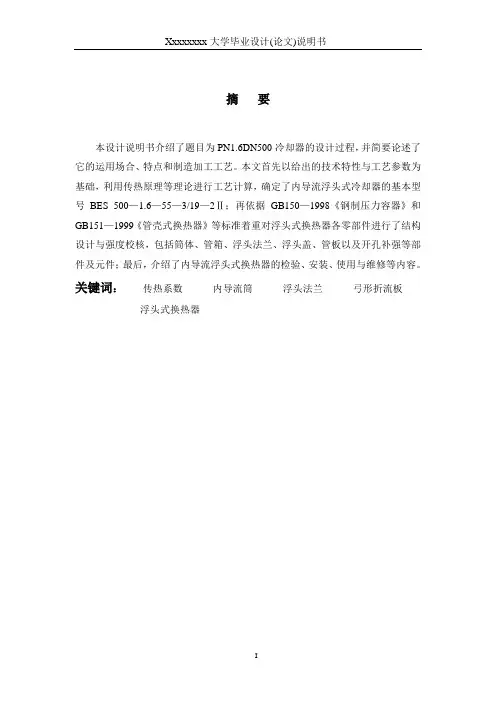

摘要本设计说明书介绍了题目为PN1.6DN500冷却器的设计过程，并简要论述了它的运用场合、特点和制造加工工艺。

本文首先以给出的技术特性与工艺参数为基础，利用传热原理等理论进行工艺计算，确定了内导流浮头式冷却器的基本型号BES 500—1.6—55—3/19—2Ⅱ；再依据GB150—1998《钢制压力容器》和GB151—1999《管壳式换热器》等标准着重对浮头式换热器各零部件进行了结构设计与强度校核，包括筒体、管箱、浮头法兰、浮头盖、管板以及开孔补强等部件及元件；最后，介绍了内导流浮头式换热器的检验、安装、使用与维修等内容。

关键词：传热系数内导流筒浮头法兰弓形折流板浮头式换热器AbstractThis design specifications introduces the design process of PN1.6 DN500 cooler, and expounds briefly the utilization situation、characteristic and manufacture process. Firstly, It is based on physical technical characteristic and technology parameter given in the production that the technology calculation is done by making use of fundamentals about heat transfer process in order to define the model of floating-head type cooler with inner diversion tube,which is BES 500—1.6—44.9—3/25—2Ⅱ. Then, the structural design and intensity examination about most of components in heat exchanger are carried out by means of standards, such as GB150—1998<Steel pressure vessels> and GB151—1999<shell and tube heat exchanger>，including tube body、tube box、floating head flange、floating head cover、the tube plate as well as reinforcement for opening and so on. Finally, it is also related to inspection、installation、operation and maintenance about floating-head type heat exchanger with inner diversion tube.Key word: heat transfer coefficient ；inner diversion tube ; floating head flange；flow resistance；segmental baffle；floating-head type heat exchanger ;目录摘要 (I)Abstract....................................................... I I 绪论. (1)第一章方案论证 (5)1.2 经济合理性 (7)1.3 结构可操作性 (7)第二章结构及强度设计 (9)2.1 筒体结构设计及计算[1] (9)2.1.1. 筒体厚度计算 (9)2.1.2 筒体的强度校核和水压试验 (10)2.2 管箱结构设计 (11)2.2.1封头的材料及形式选择[14] (11)2.2.2标准封头壁厚计算 (11)2.2.3管箱应力校核 (12)2.2.4 管箱的结构设计 (12)2.3 管箱法兰设计 (13)2.3.1 法兰选用[5] (13)2.3.2垫片选用[8] (13)2.3.3螺柱与螺母选用[5] (14)2.3.4管箱法兰计算及校核[2] (14)2.4 钩圈式浮头的设计 (19)2.4.1 钩圈式浮头的结构尺寸计算 (19)2.4.2 浮头盖的设计计算 (20)2.4.3浮头钩圈的设计计算 (28)2.5 换热管及管板的设计 (28)2.5.1、换热管的设计 (28)2.5.2 换热器管板设计 (30)2.6 外头盖设计 (35)2.6.1 外头盖侧法兰选用[10] (35)2.6.2.外头盖法兰选用[5] (36)2.6.3.外头盖垫片及其它[9] (36)2.6.4 外头盖封头的设计[14] (36)2.7 开孔补强设计[1] (37)3.7.1 补强判别 (37)2.7.3．封头开孔补强计算 (39)2.8 其他零部件设计[2] (40)2.8.1拉杆设计 (40)2.8.2 分程隔板设计 (41)2.8.3 定距管设计 (41)2.8.4滑道设计 (41)2.8.5 折流板的设计计算 (41)P) (43)2.8.6. 防冲板设计(GB151- 1999,762.8.7. 内导流筒的选用 (43)2.8.8. 防短路结构设计 (43)2.8.9. 鞍式支座的选用[11] (44)2.8.10. 预防管束发生振动破坏的措施 (45)第三章浮头式换热器的制造、检验与验收 (46)3.1浮头式换热器制造、检验与验收要求 (46)3.2浮头式换热器的制造工艺[4] (46)3.2.1主要零部件的加工工艺 (46)3.2.3 浮头式换热器的焊接工艺 (49)3.2.4 浮头式换热器的涂漆工艺 (51)3.3浮头式换热器的检验与验收 (51)3.3.1 换热器常见的试验工艺及要求 (52)3.3.2 浮头式换热器的检验工艺 (52)第四章浮头式换热器的安装、使用与维修 (54)4.1浮头式换热器的安装要求 (54)4.2浮头式换热器的使用与维修[4] (54)4.2.1浮头式换热器使用时常见的几种破坏形式 (54)4.2.2浮头式换热器的维修 (55)第五章分析与总结 (56)设计小结 (57)参考文献 (58)致谢 (59)绪论过程设备在生产技术领域中应用非常广泛，是化工、炼油、轻工、交通、食品、制药、冶金、能源、纺织、宇航、城建、国防、海洋工程等传统部门所必需的关键设备。

课程设计题目：浮头式换热器院系：机械工程学院专业：过程装备与控制工程班级：1003班学生姓名：尹以龙指导教师：***目录第一部分任务书 (1)第二部分计算说明书 (2)1.传热工艺计算 (2)1.1.原始数据 (2)1.2.定性温度及物性参数 (3)1.3.传热量和冷水流量 (3)1.4.有效平均温度 (3)1.5.管程传热面积计算 (4)1.6.结构初步设计 (4)1.7.壳程换热系数计算 (5)1.8.总传热系数计算 (6)1.9.结构初步设计 (7)1.10.壳程换热系数计算 (7)1.11.总传热系数计算 (8)1.12.核算管程压强降 (8)1.13.核算壳程压强降 (9)2.强度计算 (11)2.1.换热管材料及规格的选择和根数的确定 (11)2.2.确定筒体内径 (11)2.3.确定筒体壁厚 (12)2.3.1.筒体液压试验 (13)2.4.管箱封头厚度计算 (13)2.5.浮头侧封头厚度计算 (14)2.6.设备法兰的选择 (15)2.6.1.管箱侧法兰的选择 (15)2.6.2.浮头侧法兰的选择 (16)2.6.3.壳体上与浮头侧连接的法兰 (17)2.6.4.接管法兰的选择 (17)2.7.管板的设计 (18)2.8.钩圈式浮头 (22)2.8.1浮头法兰的计算 (24)2.8.2管程压力作用下浮头盖的设计 (28)2.9.浮动管板 (29)2.10.钩圈的选择 (30)2.11.折流板的选择 (31)2.12.拉杆和定距管的确定 (32)2.13.防冲板 (32)2.14.管箱短节壁厚的计算 (32)2.15.筒体、管箱的耐压试验的校核计算 (33)2.16.接管及开孔补强 (33)2.16.1 a,b孔的补强 (33)2.16.2 d,h孔的补强 (35)2.17. 支座择及应力校核 (37)2.17.1 支座的选择 (37)2.17.2 支座的应力校核 (38)2.18. 整体尺寸布局 (40)第一部分任务书一、设计题目设计题目：用水冷却煤油产品的浮头式换热器的设计二、设计条件(1)使煤油从180℃冷却到40℃，压力1.0MPa；(2)冷却剂为水，水压力为0.5MPa。

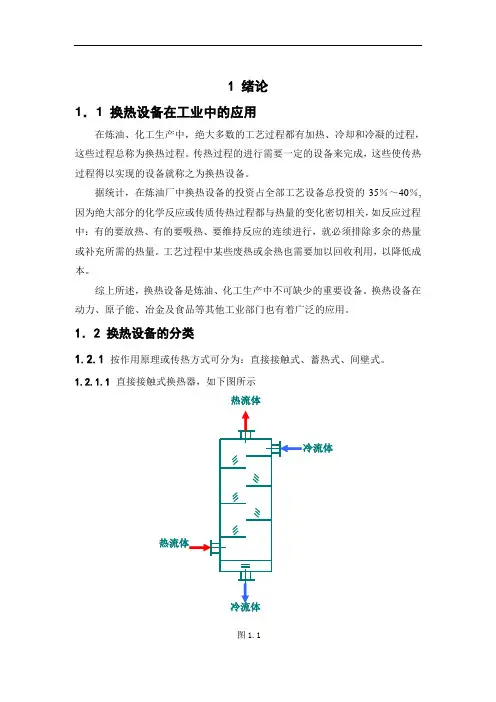

1 绪论1．1 换热设备在工业中的应用在炼油、化工生产中，绝大多数的工艺过程都有加热、冷却和冷凝的过程，这些过程总称为换热过程。

传热过程的进行需要一定的设备来完成，这些使传热过程得以实现的设备就称之为换热设备。

据统计，在炼油厂中换热设备的投资占全部工艺设备总投资的35％～40％,因为绝大部分的化学反应或传质传热过程都与热量的变化密切相关，如反应过程中：有的要放热、有的要吸热、要维持反应的连续进行，就必须排除多余的热量或补充所需的热量。

工艺过程中某些废热或余热也需要加以回收利用，以降低成本。

综上所述，换热设备是炼油、化工生产中不可缺少的重要设备。

换热设备在动力、原子能、冶金及食品等其他工业部门也有着广泛的应用。

1．2 换热设备的分类1.2.1按作用原理或传热方式可分为：直接接触式、蓄热式、间壁式。

1.2.1.1直接接触式换热器，如下图所示热流体图1.1其传热的效果好，但不能用于发生反应或有影响的流体之间。

蓄热式换热器，如下图所示图1.2其适用于温度较高的场合，但有交叉污染，温度被动大。

1.2.1.3 间壁式换热器，又称表面式换热器利用间壁进行热交换。

冷热两种流体隔开，互不接触，热量由热流体通过间壁传递给冷流体。

1.2.2 按其工艺用途可分为：冷却器（cooler）、冷凝器（condenser）、加热器（一般不发生相变）（heater）、蒸发器（发生相变）（evaporator）、再沸器（reboiler）、废热锅炉（waste heat boiler）。

1.2.3 按材料分类：分为金属材料和非金属材料换热器。

1．3 国内外的研究现状上个世纪70年代初发生世界性能源危机，有力地促进了传热强化技术的发展。

为了节能降耗，提高工业生产的经济效益，要求开发适用不同工业过程要求的高效能换热设备。

因此，几十年来，高效换热器的开发与研究始终是人们关注的课题，国内外先后推出了一系列新型高效换热器。

近年来，国内已经进行了大量的强化传热技术的研究，但在新型高效换热器的开发方面与国外差距仍然较大，并且新型高效换热器的实际推广和应用仍非常有限。

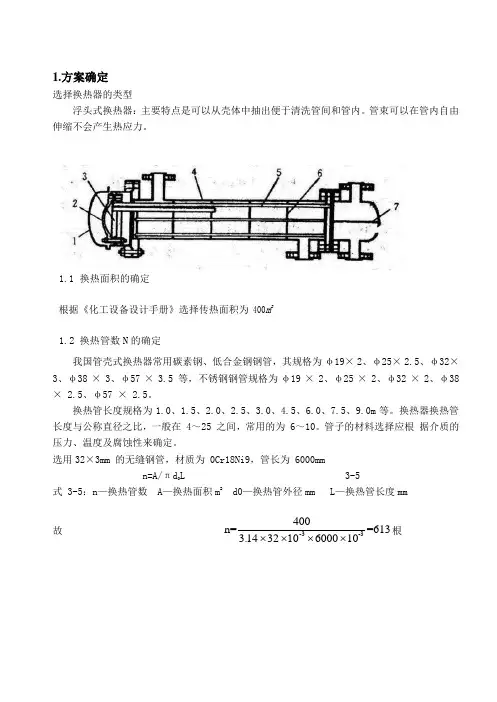

1.方案确定选择换热器的类型浮头式换热器：主要特点是可以从壳体中抽出便于清洗管间和管内。

管束可以在管内自由伸缩不会产生热应力。

1.1 换热面积的确定根据《化工设备设计手册》选择传热面积为 400m 21.2 换热管数N 的确定我国管壳式换热器常用碳素钢、低合金钢钢管，其规格为φ19× 2、φ25× 2.5、φ32× 3、φ38 × 3、φ57 × 3.5 等，不锈钢钢管规格为φ19 × 2、φ25 × 2、φ32 × 2、φ38 × 2.5、φ57 × 2.5。

换热管长度规格为1.0、1.5、2.0、2.5、3.0、4.5、6.0、7.5、9.0m 等。

换热器换热管长度与公称直径之比，一般在 4～25 之间，常用的为 6～10。

管子的材料选择应根 据介质的压力、温度及腐蚀性来确定。

选用32×3mm 的无缝钢管，材质为 0Cr18Ni9，管长为 6000mmn=A/πd 0L 3-5式 3-5：n —换热管数 A —换热面积m 2d0—换热管外径mm L —换热管长度mm故 -3-3400n==6133.1432600010⨯⨯10⨯⨯根表1.1 拉杆直径 /mm表1.2 拉杆数量换热器公称直径DN/mm400＜d400≤d＜700700≤d＜900900≤d＜2600 44810拉杆需 10根。

1.3 换热管的排布与连接方式的确定换热管排列形式如图 3.1 所示。

换热管在管板上的排列形式主要有正三角形、正方形和转正三角形、转三角形。

正三角形排列形式可以在同样的管板面积上排列最多的管数，故用的最为广泛，但管外不易清洗。

为便于管外便于清洗可以采用正方形或转正方形的管束。

换热管中心距要保证管子与管板连接时，管桥有足够的强度和宽度。

管间需要清洗时还要留有进行清洗的通道。

换热管中心距宜不小于 1.25 倍的换热管的外径。

1 绪论1．1 换热设备在工业中的应用在炼油、化工生产中，绝大多数的工艺过程都有加热、冷却和冷凝的过程，这些过程总称为换热过程。

传热过程的进行需要一定的设备来完成，这些使传热过程得以实现的设备就称之为换热设备。

据统计，在炼油厂中换热设备的投资占全部工艺设备总投资的35％～40％,因为绝大部分的化学反应或传质传热过程都与热量的变化密切相关，如反应过程中：有的要放热、有的要吸热、要维持反应的连续进行，就必须排除多余的热量或补充所需的热量。

工艺过程中某些废热或余热也需要加以回收利用，以降低成本。

综上所述，换热设备是炼油、化工生产中不可缺少的重要设备。

换热设备在动力、原子能、冶金及食品等其他工业部门也有着广泛的应用。

1．2 换热设备的分类1.2.1按作用原理或传热方式可分为：直接接触式、蓄热式、间壁式。

1.2.1.1直接接触式换热器，如下图所示热流体图1.1其传热的效果好，但不能用于发生反应或有影响的流体之间。

蓄热式换热器，如下图所示图1.2其适用于温度较高的场合，但有交叉污染，温度被动大。

1.2.1.3 间壁式换热器，又称表面式换热器利用间壁进行热交换。

冷热两种流体隔开，互不接触，热量由热流体通过间壁传递给冷流体。

1.2.2 按其工艺用途可分为：冷却器（cooler）、冷凝器（condenser）、加热器（一般不发生相变）（heater）、蒸发器（发生相变）（evaporator）、再沸器（reboiler）、废热锅炉（waste heat boiler）。

1.2.3 按材料分类：分为金属材料和非金属材料换热器。

1．3 国内外的研究现状上个世纪70年代初发生世界性能源危机，有力地促进了传热强化技术的发展。

为了节能降耗，提高工业生产的经济效益，要求开发适用不同工业过程要求的高效能换热设备。

因此，几十年来，高效换热器的开发与研究始终是人们关注的课题，国内外先后推出了一系列新型高效换热器。

近年来，国内已经进行了大量的强化传热技术的研究，但在新型高效换热器的开发方面与国外差距仍然较大，并且新型高效换热器的实际推广和应用仍非常有限。

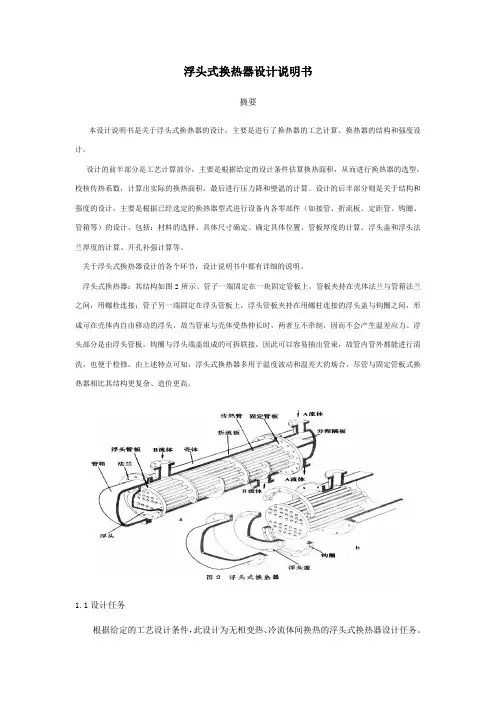

浮头式换热器设计说明书摘要本设计说明书是关于浮头式换热器的设计，主要是进行了换热器的工艺计算、换热器的结构和强度设计。

设计的前半部分是工艺计算部分，主要是根据给定的设计条件估算换热面积，从而进行换热器的选型，校核传热系数，计算出实际的换热面积，最后进行压力降和壁温的计算。

设计的后半部分则是关于结构和强度的设计，主要是根据已经选定的换热器型式进行设备内各零部件（如接管、折流板、定距管、钩圈、管箱等）的设计，包括：材料的选择、具体尺寸确定、确定具体位置、管板厚度的计算、浮头盖和浮头法兰厚度的计算、开孔补强计算等。

关于浮头式换热器设计的各个环节，设计说明书中都有详细的说明。

浮头式换热器：其结构如图2所示。

管子一端固定在一块固定管板上，管板夹持在壳体法兰与管箱法兰之间，用螺栓连接；管子另一端固定在浮头管板上，浮头管板夹持在用螺柱连接的浮头盖与钩圈之间，形成可在壳体内自由移动的浮头，故当管束与壳体受热伸长时，两者互不牵制，因而不会产生温差应力。

浮头部分是由浮头管板，钩圈与浮头端盖组成的可拆联接，因此可以容易抽出管束，故管内管外都能进行清洗，也便于检修。

由上述特点可知，浮头式换热器多用于温度波动和温差大的场合，尽管与固定管板式换热器相比其结构更复杂、造价更高。

1.1设计任务根据给定的工艺设计条件，此设计为无相变热、冷流体间换热的浮头式换热器设计任务。

1.2总体设计①确定结构形式。

由于介质换热温差较大，因此选用浮头式换热器。

②合理安排流程。

安排冷的污水走壳程，处理过的热清水走管程。

1.3热工计算①原始数据○2定性温度与物性参数○3物料与热量恒算○4有效平均温差○5初算传热面积○6换热器结构设计○7管程传热与压降○8壳程传热与压降结构设计与强度设计1)换热流程设计：采用壳程为单程、管程为单程的结构型式.2)换热管及其排列方式:采用的无缝钢管，材料为2520钢，热管排列方式为三角形排列，如图所示，共101根。

另外6根拉杆,共排列107根。

4746/168400 T JB MnR EHA -⨯装订线4. 管板与换热管的连接：管板与换热管采用胀接的形式，胀接长度mml37=，对于规格为5.225⨯φ换热管，由于管板壁厚2540>，为5.0322==+Kmml，，连接方式如下：5. 换热管中心距：由换热管外径mmd25=外，中心距mmt32=，根据GB151-1999标准，可查得分隔板槽两侧相邻管中心距mmSn44=6. 布管限定圆：根据GB151-1999标准，对于浮头式换热器，其布管限定圆直径为：)21(2bbbDDnL++-=b1=3b2=4b=11.52575.0min⋅≥δmm75.18=21075.18++≥δmm75.30=取标准设计值：mm40=δ装订线7. 管板管孔：根据GB151-1999标准，Ⅰ级管束（碳素钢管），当换热器mmd25=外时，其管孔直径mmd25.25=孔，允许偏差为：0~15.0+8. 管板连接：根据GB151-1999标准，管板与壳程圆筒、管板与法兰之间选择a型连接方式a型连接方式为：管板通过垫片于壳体法兰何管箱法兰连接管板与管箱用螺柱、垫片平面密封连接9. 壳体接管：由前已知壳体接管mmd1001=,管箱接管mmd802=，363=LD装订线16球冠形封头钩圈式浮头换热器外头盖推荐使用球冠形封头，根据《JB04746T.02钢制压力容器用封头》标准，取封头为DN500⨯8的PSH球冠形封头，总深度H=65mm，内表面积22033.0mA=，容积30063.0mV=，封头质量kgM9739.12=R=50017. 容器法兰1：根据JB-T4701-2000标准选取长颈对焊法兰，形式为突面密封面类型，则取MPaPN0.1=，mmDN400=，规格为：4559550054031====DHDD　23344524===dD　　δ，配合螺柱为：20M20个结构如图所示：mmA1383≤即可装订线2：根据JB-T4701-2000标准选取长颈对焊法兰，形式为凹凸面密封面类型，则取MPaPN0.1=，mmDN500=，规格为：55510060064031====DHDD　23385524===dD　　δ，配合螺柱为：20M20个结构如图所示：3：根据JB-T4721-92外头盖侧法兰，形式为凸面密封面类型，则取MPaPN0.1=，mmDN400=，规格为：5559060064031====DHDD　23325524===dD　　δ，配合螺柱为：20M20个结构如图所示：4钩圈式浮头法兰480800=+=i f D D372)104(2400)1(2=+-=++=bn b D D i fi426186290=+=b D3946400=-=c Dmm D G 384)53200(2=--=18钩圈 选择A 型钩圈t t ][σ=113直径比K=1.29查GB150-1998第九章，得Y=7.77120)](5.0[5.0=+-=fi c b D D D La厚度δ=42mm19管板计算：对延长部分兼做法兰的固定管板根据GB151-1999，初始数据：垫片压紧力作用中心圆直径384mm管子： 管子外径：mm d 25=外 管子壁厚：mm5.2=δ管子根数：mm n68=浙江工业大学课题：浮头式换热器设计班级：过控0601学号：200602060120设计者：徐庆清。

第一章绪论1．1 换热器技术概况近年来,由于新科学技术和节约能源的发展,对被广泛应用的换热器,提高换热器的传热性能和开发新的节能型换热器,已成为换热器设计、制造方面的重要课题，我国石化行业的换热设备以管壳式换热器为主，而且传统弓形折流板换热器占到总量的70％～80％。

弓形折流板换热器固然有其优点，并在产业节能方面做出了巨大贡献，但在新的节能减排形势下，其缺点(压降大、存在大量流动死区、振动大、传热效率低等)严重限制了自身的生存和发展空间，同时也推进了强化传热理论和换热器的发展。

强化传热理论的工程应用根据强化传热理论…，在管的两侧范围内，需要增大传热系数较小的一侧才能有效改进总传热系数。

由于无法确定所有工况下，需要增大管内或管外的传热系数以得到最高的总传热系数，因此，强化传热理论在工程中的应用不是单一的模式，而是呈现出 3种趋势，即对管内、管外、管束整体的强化传热。

无论是那种类型的强化传热结构，都已经细化出许多更新类型，且其适用的工作环境和强化效果各异。

因此，几十年来，换热器的开发与研究始终是人们关注的课题，国内外先后推出了一系列新型高效换热器。

比如：气动喷涂翅片管换热器，焊接式板式换热器，螺旋折流板换热器，新型麻花管换热器和Titan绕丝花环换热器等。

而管壳式换热器由于应用广泛，发展也较迅速。

管壳式换热器又称列管式换热器，是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。

虽然它在换热效率、结构紧凑性和金属材料消耗等方面，不如其它新型换热设备，但它具有结构坚固、操作弹性大、适应性强、可靠程度高、选材范围广、处理能力大、能承受高温和高压等特点，在换热设备中始终占有约70％的主导地位。

管壳式换热器是当前应用最广、理论研究和设计技术完善，运用可靠性良好的一类换热器，目前各国为改善该换热器的性能对其强化传热技术开展了大量的研究。

111管壳式换热器的研究和发展主要表现在两方面：一是新型高效传热管(如螺纹管、横纹管、波纹螺旋管、缩放管、绕丝花环管、异形翅片管)等的开发和应用，以强化管程传热。

浮头式换热器设计说明书————————————————————————————————作者：————————————————————————————————日期：武汉工程大学邮电与信息工程学院毕业设计（论文）说明书论文题目 BES-900-1.0-165-4.5/25-2Ⅱ浮头式换热器设计学号 1002050314 学生姓名刘成专业班级 10过程装备与控制工程03班指导教师刘丽芳总评成绩2014年 6 月 1 日摘要 (2)Abstract (3)绪论 (4)一换热器的简单介绍 (4)二换热器的应用 (4)三管壳式换热器的分类及其特点 (4)四换热器在化学工业中的应用 (5)五换热器的选型 (7)第一章结构及强度计算 (8)1.1筒体的计算 (8)1.2管箱的结构设计 (9)1.3 浮头盖的设计 (14)1.4管板的计算 (27)1.5外头盖的计算 (32)1.6开孔补强计算 (33)1.7其他零部件设计 (36)第二章浮头式换热器的制造工艺 (41)2.1 总体制造工艺 (41)2.2 管箱、壳体、头盖的制造工艺 (41)2.3 换热管的制造工艺 (41)2.4 管板与折流板的制造工艺 (41)第三章浮头式换热器的检验、安装、使用和维修 (43)3.1换热管的水压试验 (43)3.2安装 (43)3.3使用 (44)3.4维护 (44)设计总结 (45)致谢 (46)参考文献 (47)附录 (48)换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。
