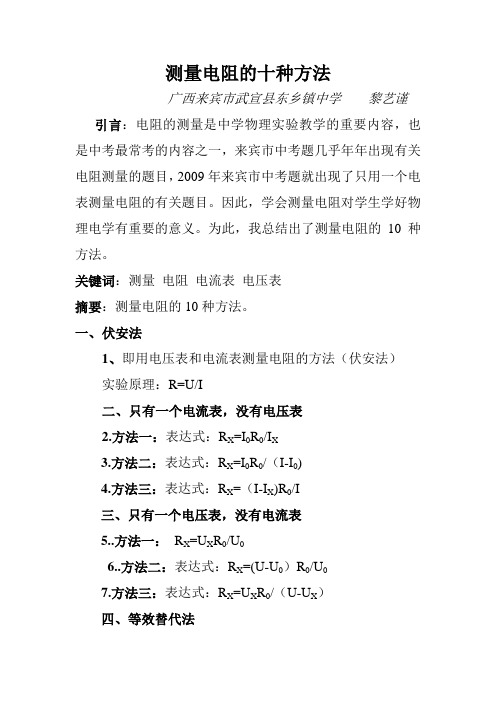

测量电阻的十种方法广西来宾市武宣县东乡镇中学黎艺谨引言：电阻的测量是中学物理实验教学的重要内容，也是中考最常考的内容之一，来宾市中考题几乎年年出现有关电阻测量的题目，2009年来宾市中考题就出现了只用一个电表测量电阻的有关题目。

因此，学会测量电阻对学生学好物理电学有重要的意义。

为此，我总结出了测量电阻的10种方法。

关键词：测量电阻电流表电压表摘要：测量电阻的10种方法。

一、伏安法1、即用电压表和电流表测量电阻的方法（伏安法）实验原理：R=U/I二、只有一个电流表，没有电压表2.方法一：表达式：R X=I0R0/I X3.方法二：表达式：R X=I0R0/（I-I0)4.方法三：表达式：R X=（I-I X)R0/I三、只有一个电压表，没有电流表5..方法一：R X=U X R0/U06..方法二：表达式：R X=(U-U0）R0/U07.方法三：表达式：R X=U X R0/（U-U X）四、等效替代法8..方法一：表达式：R X =R 09..方法二：表达式：R X =R 010.直接测量法用万用电表的欧姆档（即电阻档）直接测量。

正文一、伏安法1. 方法：即用电压表和电流表测量电阻的方法。

首先按图1连接好电路，通过移动滑动变阻器的滑片来改变电阻，从而改变电流和电压。

三次改变滑动变阻器的滑片的位置，根据电流表和电压表读出三组不同的电流值和电压值，然后利用欧姆定律的变形公式R=U/I 求出三个电阻值R 1、、、R 2 、R 3,再求出它们的平均值即可。

（图1）① 实验原理：R=U/I ② 电路图：如图1所示③ 表达式：R=(R 1+R 2+R 3)/3二、只有一个电流表，没有电压表2.方法一：将已知电阻R 0和待测电阻R X 并联到电路中，先用电流表跟已知电阻R 0串联，读出R 0的电流值I 0(即电源电RxR0压U=I0R0)；再把电流表拆下，用电流表跟待测电阻R X串联，读出R X的电流值I x(即电源电压U=I x R0)；即可得：R x= I0R0/I x.R0（图2）Rx①电路图：如图2所示（R0已知）。

九年级物理电阻的测量几种方法在物理学中，电阻是电流通过物体时阻碍电流流动的特性。

电阻的测量是物理实验中的重要内容之一。

本文将介绍九年级物理中常用的几种电阻测量方法。

一、电流表法电流表法是一种常用的测量电阻的方法。

该方法的原理是通过测量电阻两端的电流大小来计算电阻值。

具体操作步骤如下：1. 连接电路：将待测电阻与电源、电流表连接成电路。

2. 测量电流：打开电源，记录电流表的示数。

3. 计算电阻：根据欧姆定律，用待测电阻两端的电压除以电流，即可得到电阻值。

二、电压表法电压表法也是测量电阻常用的方法之一。

该方法的原理是通过测量电阻两端的电压来计算电阻值。

具体操作步骤如下：1. 连接电路：将待测电阻与电源、电压表连接成电路。

2. 测量电压：打开电源，记录电压表的示数。

3. 计算电阻：根据欧姆定律，用待测电阻两端的电压除以电流，即可得到电阻值。

三、万用电表法万用电表法是一种常用的测量电阻的方法，相较于电流表法和电压表法，它更为便捷。

具体操作步骤如下：1. 连接电路：将待测电阻与电源、万用电表连接成电路。

2. 选择测量档位：根据待测电阻的阻值范围，选择合适的电阻档位。

3. 测量电阻：将万用电表的两个探头分别连接到待测电阻的两端，读取万用电表的示数即可得到电阻值。

四、电桥法电桥法是一种精确测量电阻的方法，适用于测量较小阻值的电阻。

具体操作步骤如下：1. 连接电路：将待测电阻与电源、电桥连接成电路。

2. 平衡调节：调节电桥上的可变电阻，使得电桥平衡，即电流表示数为零。

3. 计算电阻：根据电桥平衡条件，计算待测电阻的阻值。

以上就是九年级物理中常用的几种电阻测量方法。

不同的方法适用于不同的场景和需求。

在实际应用中，我们可以根据具体情况选择合适的测量方法来准确地测量电阻值。

希望本文能对九年级学生学习物理电阻测量方法有所帮助。

电阻的测量知识集结知识元电阻的测量知识讲解测未知电阻的方法测量电阻的常见方法有伏安法、双伏法、双安法、单伏法、单安法和等效法六种，除此以外还有一些不太常见的半偏法等。

一、伏安法测电阻测量方法伏安法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，调节滑动变阻器，读出电压表的示数U和电流表示数I的第一组示数，记入表格；3．移动滑片，读出U和I的第二组数据，记入表格；4．重复第3步做四次，将U和I的四组数据记入表格；5．断开开关，整理器材；6．根据R x=，计算出R x的数值，记入表格，并对R x取平均值。

U/VI/AR x/Ω思路、关系式欧姆定律R=表达式R x=注意事项伏安法测电阻，多次测量取平均值，只适用于定值电阻，如果是小灯泡这种电阻随温度变化比较明显的，则不能取平均值。

二、双伏法测电阻测量方法双伏法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，读出两个电压表的示数分别为U1、U2。

思路、关系式串联电路，电流相等串联电路，电流相等表达式注意事项1 .本法不是重点，大型考试几乎不考；2．本法不涉及多次测量；如果想多次测量，需串联一个滑动变阻器；3．本方法R x和R0的位置可以互换，原理一样，结果不同而已。

三、双安法测电阻测量方法双安法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，读出两个电流表的示数分别为I1、I2。

思路、关系式并联电路，电压相等I1R x=I2R0并联电路，电压相等I1R x=(I2-I1)R0表达式注意事项1。

本法不是重点，大型考试几乎不考；2．本法不涉及多次测量；如果想多次测量，需在干路上串一个滑动变阻器；3．本方法R x和R0的位置可以互换，原理一样，结果不同而已。

四、单伏法测电阻测量方法单伏法（单控）单伏法（双控）*单伏法（加滑变）关键器材电压表×1，已知电阻R0×1，开关×2电压表×1，已知电阻R0×1，开关×3电压表×1，已知电阻R0×1，开关×3，滑变×1电路图案例实物图案例测量步骤1．按照所设计的电路图连接电路；2．闭合开关S，记录电压表示数U1；（测R0）3．闭合开关S1、S2，记录电压表示数U2。

初中物理多种方法测量电阻电阻是物理学中的重要概念，它用于描述电流通过导体时受到的阻碍程度。

在初中物理实验中，我们可以通过多种方法来测量电阻。

一、串联法串联法是最常用的测量电阻的方法之一、步骤如下：1.将电阻器连接在电路中，使其成为电流通过的一部分;2.测量电路中的电压和电流，可以使用万用表来测量电压，而电流可以通过安培计来测量;3.使用欧姆定律，计算电阻的值。

二、并联法并联法也是一种常用的测量电阻的方法。

步骤如下：1.将电阻器连接在电路中，使其与一个已知电阻并联;2.测量整个并联电路中的电压和电流;3.使用欧姆定律，计算未知电阻的值。

三、石英红外测温法石英红外测温法是一种利用红外线测量物体温度的方法。

步骤如下：1.将电阻加热至较高温度，使其发出红外线;2.使用石英红外测温仪测量红外线的强度，可以得到电阻的温度;3.将电阻冷却至室温，再次测量红外线的强度，可以得到电阻的零阻温度;4.使用电阻温度系数的公式，计算电阻的值。

四、绝缘电阻测量法绝缘电阻测量法是用来测量绝缘材料的电阻。

步骤如下：1.将绝缘材料放置在测试设备中，使其与两个电极相接;2.施加一个足够大的直流电压，测量通过绝缘材料的电流;3.使用欧姆定律，计算绝缘材料的电阻。

五、电压-电流法电压-电流法是一种测量非线性电阻的方法。

步骤如下：1.将非线性电阻连接在电路中;2.通过改变电压，记录电路中的电流值;3.绘制电流-电压曲线;4.通过分析曲线，确定电阻的值。

六、热响应法热响应法是一种测量电阻的方法，基于电阻会与电流产生的加热相关。

步骤如下：1.施加一个恒定电流通过电阻，使其发热;2.使用温度计测量电阻的温度;3.使用电阻的热阻公式，计算电阻的值。

以上列举了一些常用的测量电阻的方法，每种方法都有其优缺点。

在实际应用中，我们需要根据实验条件和需求选择适合的方法。

初三物理电学知识点：测量电阻的几种方法
方法一：“伏安法”测电阻
首先我们回顾一下最经典的“伏安法”。

①实验原理： R=U/I
②实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干。

③实验电路图：
最经典的电路图，小伙伴们牢记④实验步骤：
我们根据每次记录的电压和电流值，求出它的对应的电阻值，然后再求出它们的平均值就OK了。

方法二“安阻法”测电阻
顾名思义，安就是安培——电流，阻是一个已知阻值的定值电阻R0.也就是说，我们只采用一个电流表和一个已知阻值的定值电阻来测出未知电阻的阻值Rx.
①实验器材：电源、两个开关、电流表、一个阻值已知的定值电阻R0、待测定电阻Rx和导线若干。

②实验电路图：
③实验步骤：
方法三“伏阻法”测电阻
OK，小伙伴们已经知道了，我们只采用一个电压表和一个已知阻值的定值电阻R0，从而测出未知电阻Rx.
①实验器材：电源、电压表、两个开关、一个阻值已知的定值电阻R0和几根导线，待测电阻Rx。

②实验电路图：
③实验步骤：
方法四：等效替代法测电阻
在这种方法中，我们用到了“电阻箱”，具体如下：
①实验器材：电源、电流表、两个开关、一个电阻箱和几根导线，滑动变阻器，待测电阻Rx。

②实验电路图：
③实验步骤：
（1）断开开关，根据电路图，连接实物，将滑动变阻器及电阻箱的阻值调至最大；
（2）把开关S2闭合，调节滑动变阻器到适当位置，读出电流表的示数为I；（3）把开关S1闭合S2断开，调节电阻箱，使电流表的示数为I；
（4）读出电阻箱的示数，并记录为R.
Rx表达式：Rx=R。

电阻测量的六种方法
电阻的测量方法有哪些呢？
1.万用表测量法
把万用表转换开关拨至电阻挡(×1，×10，×100，×1K)，选择适当的量程，两表笔短接后旋转调零旋钮使指针指在零刻线上，然后两表笔分别接触待测电阻的两端，从万用表指针所指的数值即可知道电阻值。

(注：电阻值等于指示数值乘以所选量程的倍数)
2.伏安法
器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻和导线。

测量方法：用电压表测出待测电阻Rx两端的电压U，用电流表测出通过Rx的电流I，则Rx=U/I。

伏安法测电阻有内接法和外接法两种。

3.伏阻法
器材：电压表、阻值已知的定值电阻R0、阻值未知的电阻Rx、开关、电源和导线。

方法一、改接电表法：即通过移动电压表的位置来测量电阻。

方法二、开关通断法：即通过某些开关的闭合或断开，改变电路的连接情况来测量电阻。

4.安阻法
器材：电流表一个、阻值已知的定值电阻R0、开关、电源、待测电阻Rx和导线。

方法一、改接电表法：即通过改变电流表的位置来测电阻。

方法二、开关通断法：A.短路法；B.开路法；
5.安滑法
器材：电流表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻和导线。

6.伏滑法
器材：电压表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻Rx和导线。

初中物理几种测量电阻方法一、伏安法例1. 有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值？解析：1. 按图1所示电路图连接实验电路；图12. 闭合开关，三次改变R”的值，分别读出两表示数；3. 算出三次R的值，求平均值。

说明：这种方法的优点为：可多次测量求平均值，以减小测量误差。

缺点是：因为电压表的分流作用，测量结果偏小。

二、电压表和定值电阻如图2所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，测出电阻R两端的电压U1。

图22. 将电压表拆下，与R0并联接入电路测出电阻R0两端的电压U。

23. 求解：由，得。

说明：这种方法的缺点为：需要进行两次电压表连接，实验时间加长。

优点为：测量较为准确，元件使用较少。

三、电压表和滑动变阻器1、电路如图3所示。

图32. ①如图3所示连接电路，将滑片移到阻值为零的位置，记下电压表示数U1。

②将滑片移到阻值最大位置，记下电压表示数U2。

3. 求解：说明：该方法的优点为：使用电器元件少，连接简单。

缺点是：因为电压表的分流作用，测量结果偏小，且不能进行多次测量求平均值以减小误差。

四、电压表和开关1. 如图4所示连接好电路，闭合“替代开关”S，记下电压表示数U1；图42. 断开“替代开关”，记下电压表示数U2；3. 求解：因为，所以。

说明：该方法的优点为：使用电器元件少，连接简单。

缺点是：由于没有使用滑动变阻器，电路中的电压表应该接在较大的量程上，所以测量结果误差较大。

五、电流表和定值电阻1. 如图5所示，将被测电阻R与定值电阻R0并联接入电路，用电流表测通过被测电阻R的电流I1；图52. 将电流表拆下，与定值电阻串联接入电路，测出通过定值电阻R0的电流I2；3. 求解：由得。

说明：这种方法的缺点为：需要进行两次电流表连接，实验时间加长。

优点为：测量较为准确，元件使用较少。

六、电流表和滑动变阻器方法一：根据串联电路电流处处相等1. 如图7所示连接电路，滑片位于阻值最小的位置，记下电流表示数I1；图72. 滑片位于阻值最大的位置，记下电流表示数I2；3. 求解：因为所以。

十种测电阻方法归纳电阻是电路中最常见的元件之一，用来限制电流的流动。

在电路测试和电子工程中，测量电阻的准确性和精确性非常重要。

下面是十种测量电阻的常见方法：1.直流电桥法：直流电桥法是最常用的测量电阻的方法之一、它使用一个称为电桥的装置，通过调整桥上的电阻来与待测电阻进行比较，从而测量电阻的值。

2.欧姆定律法：欧姆定律法是最简单的方法之一、根据欧姆定律，电流通过一个电阻所产生的电压与电阻值成正比。

通过测量电阻两端的电压和电流值来计算电阻。

3.直流电阻箱法：直流电阻箱法使用一个电阻箱，通过连接待测电阻和电阻箱来测量电阻的值。

通过调整电阻箱上的电阻值，使之与待测电阻相等，然后读取电阻箱上的电阻值。

4.交流电桥法：交流电桥法是用交流信号测量电阻的方法。

它使用一个称为交流电桥的装置，在通过计算交流信号在电阻和电容上的相位差来测量电阻的值。

5.绝缘电阻测试法：绝缘电阻测试法用于测量绝缘电阻，即对地绝缘电阻。

它是通过将待测电阻与地进行连接，然后测量通过电阻流过的电流来计算电阻的值。

6.电流比较法：电流比较法是通过比较两个电阻上的电流来测量电阻。

将待测电阻与已知电阻相连，施加一个已知电压，然后测量两个电阻上的电流值，通过比较两个电流来计算待测电阻的值。

7.电位差法：电位差法是通过测量电阻两端的电位差来计算电阻值。

施加一个已知电压，然后测量通过电阻的电流和电阻两端的电压，通过计算来得到电阻的值。

8.差压法：差压法也是通过测量电阻两端的电压来测量电阻值的方法。

施加一个已知电流，然后测量通过电阻的电压和电流值，通过计算来得到电阻的值。

9.电位差比较法：电位差比较法是通过将待测电阻与已知电阻串联，并施加一个已知电压，然后测量两个电阻上的电压来计算电阻的值。

10.无线电测量法：无线电测量法是一种使用无线电波测量电阻的方法。

通过将待测电阻与一个感应线圈相连，然后测量感应线圈上的电压或电流来计算电阻的值。

这种方法适用于远程或无法接触的电阻测量。

十种测电阻方法归纳（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法"。

1．原理：由欧姆定律推出2．电路图：(见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点:ⅰ连接电路时，开关应断开,滑动变阻器应调到最大阻值处.ⅱ滑动变阻器的作用：（1）保护电路；(2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况(亮度）下的电阻。

5．实验步骤:（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项:①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处.）（3）检查无误后，闭合开关,移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V)、微弱发光（灯泡两端电压1。

5V）、正常发光(灯泡两端电压2.5V）,测出对应的电压值和电流值,填入下面的表格中。

实验次数灯泡亮度电压U/V 电流I/A 电阻R/Ω1 灯丝暗红 12 微弱发光1。

53 正常发光2。

5同时,在实验过程中，用手感受灯泡在不同亮度下的温度.随着灯泡亮度的增加,灯泡的温度升高。

(4）算出灯丝在不同亮度时的电阻。

6．分析与论证:展示的几组实验表格,对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢?是电压与电流吗？难点突破：（我们对比一个实验如图2:用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些?(材料、长度、横截面积和温度.) 那是什么因素影响了灯丝的电阻呢？（是温度.）温度越高，灯丝电阻越大。

中考物理电阻测量实验方法归纳电阻是物理学中的一个重要概念，它是描述电流通过导体时遇到的阻碍程度的物理量。

在中考物理中，经常会出现关于电阻的测量实验题目，所以我们有必要归纳总结一下电阻测量的实验方法。

下面是一些常见的电阻测量实验方法：1.串联法测量电阻：串联法是测量电阻最基本的方法之一、首先，将待测电阻与一个已知电阻（标准电阻）串联在一起，形成一个电阻串联电路。

然后接入一个电源，使电流通过电路，使用电流表测量总电流，并使用电压表测量两个电阻之间的电压差。

根据欧姆定律（U=IR），可以计算出待测电阻的大小。

2.平衡法测量电阻：平衡法是一种较为精确的测量电阻的方法。

它的基本原理是通过调节已知电阻或可变电阻的阻值，使得电路中的电流或电压达到平衡状态。

常见的平衡法有桥式平衡法和零位法。

（1）桥式平衡法：常见的桥式电路有韦氏电桥和维尔斯通电桥。

这两种电桥都是利用电流或电压的平衡条件来测量未知电阻的大小。

首先，将待测电阻与已知电阻串联连接成电桥电路，然后调节电桥电路中的变阻器或已知电阻的阻值，使得电桥两个支路的电压差为零。

根据电桥条件可得到未知电阻的值。

（2）零位法：这种方法比较简单，只需将待测电阻与一个可调电阻串联连接成电路，然后在接入电源的同时相应地调节可调电阻的阻值，使电流为零或电压为零。

根据电流为零或电压为零的条件，可以计算出待测电阻的大小。

3.电流比值法测量电阻：电流比值法是一种快速测量电阻的方法。

首先，将待测电阻与一个已知电阻串联连接成电路，然后接入一个电流表，测量通过两个电阻的电流大小。

根据电流比值可计算出待测电阻的大小。

4.伏安法测量电阻：伏安法是一种通过测量电路中的电压和电流，计算出电阻值的方法。

首先，将待测电阻与一个已知电阻串联连接成电路，然后依次测量电路中的电压和电流大小。

根据欧姆定律可得到电阻值。

总之，电阻测量实验方法有很多种，根据不同的实验条件和要求，选择合适的方法进行测量。

测量电阻常用的6种方法测量电阻是电子技术中非常重要的一项实验工作。

为了保证测量结果的精确性，通常会采用多种方法进行测量，下面是常用的6种测量电阻的方法：1.可变电阻丝法可变电阻丝法是一种比相对简单的测量电阻的方法。

它基于使用一根特殊的金属丝，将待测电阻和已知电阻串联在一起，通过调整丝的长度，使整个电路达到平衡。

通过测量电流和电压的关系，可以计算出待测电阻的大小。

2.桥式电阻法桥式电阻法是一种通用的测量电阻的方法。

它基于利用过桥电流为零的原理，通过调整桥臂上的待测电阻和已知电阻的比例关系，来测量待测电阻的大小。

常见的桥式电阻法有维尔斯通桥、韦恩桥等。

3.电流比较法电流比较法是一种高精度的测量电阻的方法。

它基于将待测电阻和已知电阻接入一个电路中，在一定电压下通过电流比较来测量电阻的大小。

这种方法通常使用高精度的电流源和电压源来保证测量的准确性。

4.电压比较法电压比较法是一种常用的测量电阻的方法。

它基于将待测电阻和已知电阻接入一个电路中，在一定电流下通过电压比较来测量电阻的大小。

这种方法通常使用高精度的电压源和电流源来保证测量的准确性。

5.恒流法恒流法是一种常见的测量电阻的方法。

它基于在一定电流下测量电阻的电压降。

通过使用恒流源来保持电路中的电流恒定，然后测量电阻两端的电压，可以计算出电阻的大小。

这种方法适用于测量较大阻值的电阻。

6.斯特尔比电阻计斯特尔比电阻计是一种先进的测量电阻的方法。

它基于使用特殊材料的电阻元件，通过测量温度变化来推导出电阻的大小。

这种方法通常适用于测量较小阻值的电阻，具有非常高的准确性。

以上是常用的6种测量电阻的方法。

不同的方法适用于不同的测量场景，选择合适的测量方法可以提高测量的准确性和效率。

初中测量电阻的几种常用方法一、初中最基本的测电阻的方法（1）伏安法测电阻伏安法测电阻就是用一个电压表和一个电流表来测待测电阻，因为电压表也叫伏特表物理论文，电流表也叫安培表，因此，用电压表和电流表测电阻的方法就叫伏安法测电阻。

它的具体方法是：用电流表测量出通过待测电阻Rx的电流I，用电压表测出待测电阻Rx两端的电压U，则可以根据欧姆定律的变形公式R=U/I求出待测电阻的阻值R X。

最简单的伏安法测电阻电路设计如图1所示，用图1的方法虽然简单，也能测出电阻，但是由于只能测一次，因此实验误差较大，为了使测量更准确，实验时我们可以把图1进行改进，在电路中加入滑动变阻器，增加滑动变阻器的目的是用滑动变阻器来调节待测电阻两端的电压，这样我们就可以进行多次测量求出平均值以减小实验误差，改进后的电路设计如图2所示杂志网。

伏安法测电阻所遵循的测量原理是欧姆定律，在试验中，滑动变阻器每改变一次位置，就要记一次对应的电压表和电流表的示数，计算一次待测电阻Rx的值。

多次测量取平均值，一般测三次。

（2）伏阻法测电阻伏阻法测电阻是指用电压表和已知电阻R0测未知电阻Rx的方法。

其原理是欧姆定律和串联电路中的电流关系，如图3就是伏欧法测电阻的电路图，在图3中，先把电压表并联接在已知电阻R0的两端，记下此时电压表的示数U1；然后再把电压表并联接在未知电阻Rx的两端，记下此时电压表的示数U2。

根据串联电路中电流处处相等以及欧姆定律的知识有：I1=I2即：U1/R0=U2/R X所以：另外，如果将单刀双掷开关引入试题，伏阻法测电阻的电路还有图4、图5的接法，和图3比较，图4、图5的电路设计操作简单物理论文，比如，我们可以采用如图5的电路图。

当开关掷向１时，电压表测量的是R0两端的电压Ｕ0；当开关掷向２时，电压表测量的是R X两端的电压Ｕx。

故有：。

同学们可以试一试按图4计算出Rx的值。

（3）安阻法测电阻安阻法测电阻是指用电流表和已知电阻R0测未知电阻Rx的方法。

十种测电阻方法归纳一、电桥法：电桥法是测量电阻值最常用的方法之一、通过在电桥上调节电阻的比例，使得电桥平衡，从而确定待测电阻的值。

二、电流法：电流法是通过直接测量电流流过电阻产生的电压来求解电阻值。

根据欧姆定律，电流与电阻成正比关系，可以通过电流和电压的关系计算电阻值。

三、电压法：电压法是通过直接测量电压值来求解电阻值。

根据欧姆定律，电压与电阻成正比关系，可以通过电压和电流的关系计算电阻值。

四、电位法：电位法是通过在待测电阻两端施加一个电压，在测量点处测量电位，通过电压和电位的关系计算电阻值。

五、恒流源测量法：恒流源测量法是通过将待测电阻串联到一个恒定电流源上，测量电压和电流的关系来计算电阻值。

六、维尔斯通电桥法：维尔斯通电桥法是一种用于测量电阻值的精密测量方法。

它利用电阻和电容的互相作用来建立电桥平衡，并通过调节电阻比例来测量电阻值。

七、自适应电桥法：自适应电桥法是一种基于自适应算法的电阻测量方法。

它通过不断调节电阻比例，使电桥保持平衡，并通过计算电桥平衡时的电阻比例来测量电阻值。

八、差动放大器法：差动放大器法是一种利用差动放大器的特性来测量电阻值的方法。

在差动放大器的输入端分别接入待测电阻和已知电阻，通过测量差动放大器输出端的电压差来计算电阻值。

九、交流电桥法：交流电桥法是一种利用交流电信号来测量电阻值的方法。

它通过在电桥上加入交流信号，并调节电桥平衡，利用交流电信号的相位和幅值来测量电阻值。

十、数字测阻法：数字测阻法是一种利用数字电路和计算机来测量电阻值的方法。

它通过将待测电阻与已知电阻串联或并联，利用数字电路测量电压和电流，并通过计算机进行数据处理，计算电阻值。

测量电阻的五种方法在电路中，电阻是指电流通过时会产生阻碍的元件。

为了准确测量电阻值，我们可以采用以下五种方法。

1.伏安法伏安法是测量电阻最常用的方法之一、它利用欧姆定律（U=I*R）来测量电阻值。

在测量中，我们通过施加一个恒定电压，在电阻上测量到的电流来计算电阻。

具体操作是将待测电阻与电源和电流表相连接，通过改变电源的电压来测量电路中的电流，然后计算出电阻值。

2.桥式测量法桥式测量法是一种基于电桥原理的方法。

它使用一个由四个电阻组成的电桥，通过调节其它三个电阻的大小，使得桥平衡，即电流为零。

然后通过测量电桥的电压来计算待测电阻的阻值。

这种方法特别适合测量较小阻值和高阻值的电阻，因为它具有很高的灵敏度。

3.恒流法恒流法是一种通过施加恒定电流来测量电阻的方法。

操作时，我们通过恒流源将恒定电流通过待测电阻，然后测量电阻两端的电压。

根据欧姆定律，我们可以用测得的电压值除以恒定电流值得到电阻值。

4.按压法按压法是一种仅适用于大功率电阻的测量方法。

它利用电阻的温升来测量电阻值。

操作时，我们将导线或指针按在电阻两端，施加一个恒定电流过去。

测量电阻发热的时间，然后根据电阻的质量和发热时间计算出电阻阻值。

5.电桥法电桥法是一种通过使用电阻、电感和电容等元件组成一个电桥来测量电阻的方法。

操作时，我们使得电桥平衡，即电流为零，然后根据已知的电阻和调整的电阻来计算未知电阻值。

这种方法特别适用于测量较小的电阻值和变化范围较大的电阻。

综上所述，测量电阻可以使用伏安法、桥式测量法、恒流法、按压法和电桥法等五种方法。

每一种方法都有其适用的场合和特点，我们可以根据实际情况选择最适合的方法来测量电阻值。

电阻测量的六种方法
电阻是描述物体对电流流动的阻碍程度的物理量。

在实际应用中，经常需要测量电路中的电阻值。

下面介绍六种常用的电阻测量方法。

1.电压-电流法（伏安法）：这是最常见和最简单的电阻测量方法。

通过测量在已知电压条件下电路中的电流，然后根据欧姆定律计算出电阻的值。

这种方法适用于测量小电阻值，而且需要直流电源。

2.恒流法：这种方法是在电路中加入一个恒流源，通过测量此时电压大小来计算电阻值。

这种方法通常适用于测量高电阻值，如电阻大于100兆欧的电阻。

3.电流源法：这种方法是在电路中接入一个电流源，通过测量电路中的电压来计算电阻值。

这种方法适用于测量精度要求较高的小电阻值。

4.桥式法：桥式法是一种精密的电阻测量方法。

它通过比较未知电阻和已知电阻的阻值，使用电桥的平衡条件来计算未知电阻的值。

常见的桥式方法有维尔斯顿桥、韦恩桥、麦克斯韦桥等。

5.交流法：交流法是一种通过将交流电流引入电路，测量电阻对交流电流的响应来计算电阻值的方法。

这种方法适用于测量大电阻值和非线性电阻。

6.瞬态法：瞬态法是一种利用电路中切换瞬间的响应特性来测量电阻值的方法。

通过对电路施加一个瞬态信号，然后测量电路的响应来计算电阻值。

这种方法适用于测量非稳态条件下的电阻值。

这六种电阻测量方法各有优缺点，根据不同的测量要求，可以选择适合的方法进行测量。

此外，还可以根据电路的结构和特性选择其他更复杂
的测量方法，如数字电桥法、谐振法等。

总之，电阻测量是电路分析和测试中的重要内容，根据实际情况选择合适的方法可以提高测量准确度和效率。

九年级物理测电阻方法电阻测量的几种方法一、伏安法测电阻根据欧姆定律可得。

用电压表和电流表测出待测电阻两端的电压和通过的电流，就可以计算出电阻。

这种同时用电压表和电流表测电阻的方法称为伏安法。

1．实验器材：电压表1只、电流表1只、滑动变阻器1只、单刀开关1个、电源、导线、待测电阻 1只。

2．实验电路图如图1-1所示。

3．测量的物理量及待测电阻的表达式闭合开关S，移动滑动变阻器的滑片使电压表上有合适的读数，读出电压表的示数U和电流表的示数I，则（实际测电阻时，一般测三组读数，求出每一组读数对应的电阻，再求三个电阻值的平均值作为待测电阻的阻值）。

例1．（2014宜宾中考）电压表内阻较大，在实际电路中也有一定电流通过。

紫琪同学为了测量一电压表的（阻值已知）、内阻，她找来电源、电流表、定值电阻R1．实验器材：电流表1只、单刀开关1个、定值电阻1只、电源、导线、待测电阻 1只。

2．实验电路图如图2-1所示。

3．测量的物理量及待测电阻的表达式把电流表与定值电阻Ro串联在一起，闭合开关S，用电流表测出流过定值电阻Ro 中的电流Io；断开开关S，再把电流表与待测电阻Rx串联在一起，用电流表测出流过待测电阻Rx 中的电流Ix。

因为Ro与Rx两端的电压相等，所以Io Ro=IxRx，解得。

方法二1．实验器材：电流表1只、单刀开关2个、定值电阻1只、电源、导线、待测电阻 1只。

2．实验电路图如图2-2所示。

3．测量的物理量及待测电阻电源的表达式闭合开关S1，断开S2，测出流过定值电阻Ro中的电流Io ；闭合开关S1、S2，测出电路中的总电流I。

因为Ro与Rx两端的电压相等，所以Io Ro=（I-Io）Rx，解得。

例2．（2014北京中考）晓亮利用阻值为R的定值电阻和一块电流表测量未知电阻Rx的阻值。

他选择了满足这个实验要求的器材，并连接了部分实验电路，如图2-2-1所示。

（1）为了测出电阻Rx的阻值，请添加一根导线完成如图所示的实验电路的连接。

测量电阻的四种巧法一．等效替代法测电阻【方法解读】等效替代法测电阻：测量某电阻(或电流表、电压表的内阻)时，用电阻箱替换待测电阻，若二者对电路所起的作用相同(如电流或电压相等)，则待测电阻与电阻箱是等效的。

1.电流等效替代该方法的实验步骤如下：(1)按如图电路图连接好电路，并将电阻箱R0的阻值调至最大，滑动变阻器的滑片P 置于a端。

(2)闭合开关S1、S2，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数为I。

(3)断开开关S2，再闭合开关S3，保持滑动变阻器滑片P位置不变，调节电阻箱，使电流表的示数仍为I。

(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效，即R x＝R0。

2．电压等效替代该方法的实验步骤如下：(1)按如图电路图连好电路，并将电阻箱R0的阻值调至最大，滑动变阻器的滑片P置于a端。

(2)闭合开关S1、S2，调节滑片P，使电压表指针指在适当的位置，记下此时电压表的示数为U。

(3)断开S2，再闭合S3，保持滑动变阻器滑片P位置不变，调节电阻箱使电压表的示数仍为U。

(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效，即R x＝R0。

【针对练习】1．某同学准备把量程为0～500 μA的电流表改装成一块量程为0～2.0 V 的电压表。

他为了能够更精确地测量电流表的内阻，设计了如图甲所示的实验电路，图中各元件及仪表的参数如下：A ．电流表G 1(量程0～1.0 mA ，内电阻约100 Ω)B ．电流表G 2(量程0～500 μA ，内电阻约200 Ω)C ．电池组E (电动势3.0 V ，内电阻未知)D ．滑动变阻器R (0～25 Ω)E ．电阻箱R 1(总阻值9 999 Ω)F ．保护电阻R 2(阻值约100 Ω)G ．单刀单掷开关S 1，单刀双掷开关S 2(1)实验中该同学先合上开关S 1，再将开关S 2与a 相连，调节滑动变阻器R ，当电流表G 2有某一合理的示数时，记下电流表G 1的示数I ；然后将开关S 2与b 相连，保持________不变，调节________，使电流表G 1的示数仍为I 时，读取电阻箱的读数r 。
