数字电路课程综述姓名:王小龙学号:0805070167 电子系08电气(4)班一学期的学习很快就要结束了,对于数电的学习我也有了很多的收获,在此期间我也有很多的感想和打算。
以下是我学习过数电以后的一些总结。
收获:用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
逻辑门是数字逻辑电路的基本单元。
存储器是用来存储二值数据的数字电路。
从整体上看,数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
1、组合逻辑电路:它由最基本的逻辑门电路组合而成。
特点是:输出值只与当时的输入值有关,即输出惟一地由当时的输入值决定。
电路没有记忆功能,输出状态随着输入状态的变化而变化。
2、时序逻辑电路:它是由最基本的逻辑门电路加上反馈逻辑回路(输出到输入)或器件组合而成的电路,与组合电路最本质的区别在于时序电路具有记忆功能。
时序电路的特点是:输出不仅取决于当时的输入值,而且还与电路过去的状态有关。
另外,按电路有无集成元器件可分为分立元件数字电路和集成数字电路;按集成电路的集成度可分为小规模集成数字电路(SSI)、中规模集成数字电路(MSI)、大规模集成数字电路(LSI)和超大规模集成数字电路(VLSI);按构成电路的半导体器件可分为双极型数字电路和单极型数字电路。
数字电路的特点:1、同时具有算术运算和逻辑运算功能,2、实现简单,系统可靠,3、集成度高,功能实现容易。
在大一上学期我们已经学习了模拟电路,也对数字电路有了初步的了解。
正如我们所知,数字电路的发展与模拟电路也有着密不可分的关系。
数字电路的发展:数字电路是以二值数字逻辑为基础的,其工作信号是离散的数字信号。
电路中的电子晶体管工作于开关状态,时而导通,时而截止。
数字电路的发展与模拟电路一样经历了由电子管、半导体分立器件到集成电路等几个时代。
但其发展比模拟电路发展的更快。
从60年代开始,数字集成器件以双极型工艺制成了小规模逻辑器件。
数电知识点总结数电(数位电子)是一门研究数字电子技术的学科,涉及到数字电路、数字信号处理、数字系统等多个方面的知识。
数字电子技术已经成为现代电子工程技术的基础,并且在通信、计算机、控制、显示、测量等领域都有广泛的应用。
本文将从数字电路、数字信号处理和数字系统三个方面对数电的知识点进行总结。
1. 数字电路数字电路是将数字信号作为输入、输出,通过逻辑门、存储器等数字元器件完成逻辑运算和信息处理的电路。
数字电路是实现数字逻辑功能的基本组成单元,包括组合逻辑电路和时序逻辑电路两种类型。
1.1 组合逻辑电路组合逻辑电路是由若干逻辑门进行组合而成的电路,其输出仅取决于当前输入的组合,不受到电路内过去的状态的影响。
组合逻辑电路主要包括门电路(与门、或门、非门等)、编码器、译码器、多路选择器、加法器、减法器等。
常用的集成逻辑门有 TTL、CMOS、ECL、IIL 四种族类。
常见的集成逻辑门有 TTL、 CMOS、 ECL、 IIL 四种。
1.2 时序逻辑电路时序逻辑电路是组合电路与触发器相结合,结构复杂。
时序逻辑电路主要包括触发器、寄存器、计数器、移位寄存器等。
在传统的 TTL 集成电路中,触发器主要有 RS 触发器、 JK触发器、 D 触发器和 T 触发器四种。
在 CMOS 集成电路中一般用 T 触发器,D 触发器和 JK 触发器等。
2. 数字信号处理数字信号处理(DSP)是利用数字计算机或数字信号处理器对连续时间的信号进行数字化处理,包括信号的采样、量化和编码、数字滤波、谱分析、数字频率合成等基本处理方法。
数字信号处理已广泛应用于通信、音频、视频、雷达、医学影像等领域。
2.1 信号采样和量化信号采样是将连续时间信号转换为离散时间信号的过程,采样频率必须高于信号频率的两倍才能保证信号的完全重构。
信号量化是将采样得到的连续幅度信号转换为一个有限数目的离散的幅度值的过程,量化误差会引入信号失真。
2.2 数字滤波数字滤波是利用数字计算机对数字信号进行特定频率成分的增益或者衰减的处理过程。
数字电路知识总结数字电路是由逻辑门组成的电路,使用二进制信号进行数据的传输和处理。
它是电子技术中的基本组成部分,广泛应用于计算机、通信系统、嵌入式系统等领域。
数字电路的基本元件是逻辑门,包括与门、或门、非门、异或门等。
逻辑门通过对输入信号的运算,得到输出信号的数值。
其中,与门的输出信号只有当所有输入信号都为1时才为1;或门的输出信号只有当至少一个输入信号为1时才为1;非门的输出信号与输入信号相反;异或门的输出信号只有当输入信号中只有一个为1时才为1。
数字电路还可以通过多个逻辑门的组合来实现更复杂的功能。
常见的数字电路包括加法器、计数器、多路选择器等。
加法器用于对二进制数进行加法运算,计数器用于对时钟信号进行计数,多路选择器用于从多个输入信号中选择一个输出信号。
在数字电路中,信号的传输和处理通过时钟信号进行同步。
时钟信号是一个周期性变化的信号,用于指示数字电路的时序行为。
时钟信号的频率越高,数字电路的运算速度越快。
数字电路的设计中,常用的设计方法是组合逻辑设计和时序逻辑设计。
组合逻辑设计是指通过逻辑门的组合来实现特定功能,其中输入信号的组合决定了输出信号的数值。
时序逻辑设计是指在组合逻辑设计的基础上引入时钟信号,通过时钟信号的变化来触发逻辑门的动作。
数字电路的设计可以通过硬件描述语言进行。
硬件描述语言是一种专门用于描述数字电路结构和行为的语言,常用的硬件描述语言有VHDL和Verilog。
通过硬件描述语言,可以将数字电路的设计抽象出来,并进行模拟和验证。
此外,数字电路的设计还需要考虑电路的功耗和面积。
功耗是指数字电路在工作过程中消耗的电能,面积是指数字电路所占用的物理空间。
在设计数字电路时,需要寻找功耗和面积之间的平衡,以满足特定的应用需求。
总之,数字电路是由逻辑门组成的电路,使用二进制信号进行数据的传输和处理。
它是电子技术中的基本组成部分,通过逻辑门和时钟信号的组合,可以实现各种功能。
数字电路的设计中,常用的方法是组合逻辑设计和时序逻辑设计,通过硬件描述语言进行抽象和验证。
数电知识点总结数电(数字电子技术)是电子信息科学与技术领域的一门基础学科,它研究数字信号的产生、传输、处理和应用。
数电主要涉及数字电路的设计、逻辑运算、组合逻辑、时序逻辑、存储器设计等方面的内容。
以下是对数电常见知识点的总结,共计1000字。
一、数字电路基础1. 二进制:介绍二进制数表示、二进制与十进制的转换、二进制加减法运算等。
2. 逻辑门电路:介绍与门、或门、非门、异或门等基本逻辑门的实现及其真值表。
3. 真值表和卡诺图:介绍真值表和卡诺图的作用,以及如何利用卡诺图简化布尔函数。
二、组合逻辑电路1. 组合逻辑的基本概念:介绍组合逻辑电路的基本概念和逻辑功能的表示方法。
2. 组合逻辑电路设计:介绍组合逻辑电路的设计方法,包括常见逻辑门的设计、多路选择器的设计、编码器和解码器的设计等。
3. 多级逻辑电路:介绍多级逻辑电路的设计原理,包括选择器、加法器、减法器等。
三、时序逻辑电路1. 时序逻辑电路的基本概念:介绍时序逻辑电路的基本概念和时序逻辑元件的特点,如锁存器、触发器等。
2. 触发器:介绍RS触发器、D触发器、JK触发器的工作原理、真值表和特性方程。
3. 时序逻辑电路设计:介绍时序逻辑电路的设计方法,包括计数器、移位寄存器等。
四、存储器设计1. 存储器的分类:介绍存储器的分类,包括RAM(随机访问存储器)和ROM(只读存储器)。
2. RAM:介绍RAM的基本工作原理和特点,包括静态RAM (SRAM)和动态RAM(DRAM)。
3. ROM:介绍ROM的分类和工作原理,包括PROM、EPROM和EEPROM。
五、数字系统设计1. 数字系统的层次结构:介绍数字系统的层次结构,包括数字系统组成元件和模块的概念。
2. 数据流图:介绍数据流图的绘制方法和用途。
3. 状态图:介绍状态图的绘制方法和应用,用于描述有限状态机的行为。
六、数字信号处理1. 数字信号的采样和量化:介绍数字信号的采样和量化方法,以及采样定理的原理。
数字电路知识点总结(精华版)数字电路知识点总结(精华版)第一章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与十六进制数的转换二、基本逻辑门电路第二章逻辑代数逻辑函数的表示方法有:真值表、函数表达式、卡诺图、逻辑图和波形图等。
一、逻辑代数的基本公式和常用公式1.常量与变量的关系A + 0 = A,A × 1 = AA + 1 = 1,A × 0 = 02.与普通代数相运算规律a。
交换律:A + B = B + A,A × B = B × Ab。
结合律:(A + B) + C = A + (B + C),(A × B) × C = A ×(B × C)c。
分配律:A × (B + C) = A × B + A × C,A + B × C = (A + B) × (A + C)3.逻辑函数的特殊规律a。
同一律:A + A = Ab。
摩根定律:A + B = A × B,A × B = A + Bc。
关于否定的性质:A = A'二、逻辑函数的基本规则代入规则在任何一个逻辑等式中,如果将等式两边同时出现某一变量 A 的地方,都用一个函数 L 表示,则等式仍然成立,这个规则称为代入规则。
例如:A × B ⊕ C + A × B ⊕ C,可令 L = B ⊕ C,则上式变成 A × L + A × L = A ⊕ L = A ⊕ B ⊕ C。
三、逻辑函数的化简——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数,通常,我们将逻辑函数化简为最简的与或表达式。
1.合并项法利用 A + A' = 1 或 A × A' = 0,将二项合并为一项,合并时可消去一个变量。
数电主要知识点总结一、存储器单元存储器单元是数字电路的基本元件之一,它用来存储数据。
存储器单元可以是触发器、寄存器或存储器芯片。
触发器是最简单的存储器单元,它有两个状态,分别为1和0。
寄存器是一种多位存储器单元,它可以存储多个位的数据。
存储器芯片是一种集成电路,它可以存储大量的数据。
存储器单元的作用是存储和传输数据,它是数字电路中的重要组成部分。
二、逻辑门逻辑门是数字电路的另一个重要组成部分,它用来执行逻辑运算。
逻辑门有与门、或门、非门、异或门等。
与门用于执行逻辑与运算,或门用于执行逻辑或运算,非门用于执行逻辑非运算,异或门用于执行逻辑异或运算。
逻辑门可以组成各种复杂的逻辑电路,比如加法器、减法器、乘法器、除法器等。
逻辑门的作用是执行逻辑运算,它是数字电路中的核心部分。
三、数字电路的分类数字电路可以分为组合逻辑电路和时序逻辑电路。
组合逻辑电路是一种没有反馈的逻辑电路,它的输出完全由输入决定。
组合逻辑电路的设计是固定的,不受时间影响。
时序逻辑电路是一种有反馈的逻辑电路,它的输出不仅受输入决定,还受上一次的输出影响。
时序逻辑电路的设计是随时间变化的,受时间影响。
四、数字电路的应用数字电路在计算机、通信、控制等领域有广泛的应用。
在计算机中,数字电路用于执行逻辑和算术运算,控制数据存储和传输。
在通信中,数字电路用于信号处理、调制解调、编解码等。
在控制中,数字电路用于逻辑控制、定时控制、序列控制等。
五、数字电路的设计数字电路的设计是一个复杂的过程,需要考虑多种因素。
首先要确定系统的功能和性能要求,然后选择适当的存储器单元和逻辑门,设计适当的逻辑电路,进行仿真和验证,最后进行集成和测试。
六、数字电路的发展数字电路的发展经历了多个阶段。
从最初的离散元件到集成电路,再到超大规模集成电路,数字电路的集成度越来越高,性能越来越强。
数字电路的发展推动了计算机、通信、控制等领域的快速发展,改变了人们的生活方式,促进了社会的进步。
数字电路总结知识点一、基本原理数字电路是以二进制形式表示信息的电路,它由数字信号和逻辑元件组成。
数字信号是由禄电平、高电平表示的信号,逻辑元件是由逻辑门组成的。
数字电路的设计和分析都是以逻辑门为基础的。
逻辑门是用来执行逻辑函数的元件,比如“与”门、“或”门、“非”门等。
数字电路的基本原理主要包括二进制数制、布尔代数、卡诺图、逻辑函数和逻辑运算等内容。
二进制数制是数字电路中最常用的数制形式,它使用0和1表示数字。
布尔代数是描述逻辑运算的理论基础,它包括基本逻辑运算、逻辑运算规则、逻辑函数、逻辑表达式等内容。
卡诺图是用于简化逻辑函数的图形化方法,它可以简化逻辑函数的表达式,以便进一步分析和设计数字电路。
二、逻辑门逻辑门是数字电路的基本元件,它用来执行逻辑函数。
常见的逻辑门包括与门、或门、非门、异或门、与非门、或非门等。
这些逻辑门都有特定的逻辑功能和真值表,它们可以用于组合成复杂的逻辑电路。
逻辑门的特点有两个,一个是具有特定的逻辑功能,另一个是可以实现逻辑函数。
逻辑门的逻辑功能对应着二进制操作的逻辑运算,它可以实现逻辑的“与”、“或”、“非”、“异或”等功能。
逻辑门的实现是通过逻辑元件的布局和连接来完成的,比如用传输门和与门实现一个或门。
三、组合逻辑电路组合逻辑电路是由逻辑门组成的电路,它执行逻辑函数,但没有存储元件。
组合逻辑电路的特点是对输入信号的变化立即做出响应,并且输出信号仅依赖于当前的输入信号。
常见的组合逻辑电路包括加法器、减法器、多路选择器、译码器等。
加法器是一个重要的组合逻辑电路,它用来执行加法运算。
有半加器、全加器和多位加法器等不同类型的加法器,它们可以实现不同精度的加法运算。
减法器是用来执行减法运算的组合逻辑电路,它可以实现数的减法运算。
多路选择器是一个多输入、单输出的组合逻辑电路,它根据控制信号选择其中的一个输入信号输出到输出端。
译码器是用来将二进制码转换成其它码制的组合逻辑电路,它可以将二进制数码转换成BCD码、七段码等。
数字电路知识点整理数字电路是计算机科学与电子工程中的重要基础知识,涉及到逻辑门、组合逻辑电路、时序逻辑电路等多个方面。
本文将从这些方面对数字电路的知识进行整理,帮助读者更好地理解和掌握相关概念和原理。
一、逻辑门逻辑门是数字电路的基本组成单元,常见的逻辑门有与门、或门、非门、异或门等。
与门实现了逻辑与运算,只有当所有输入为1时,输出才为1;或门实现了逻辑或运算,只要有一个输入为1,输出就为1;非门实现了逻辑非运算,将输入取反输出;异或门实现了逻辑异或运算,只有当输入不同时,输出才为1。
逻辑门可以通过晶体管或其他电子元件实现,其输出取决于输入信号的逻辑状态。
二、组合逻辑电路组合逻辑电路由逻辑门按照一定的连接方式组成,实现了特定的逻辑功能。
常见的组合逻辑电路有加法器、减法器、译码器、编码器等。
加法器用于实现二进制数的加法运算,减法器用于实现二进制数的减法运算,译码器用于将输入的二进制数转换为相应的输出信号,编码器则是译码器的逆过程。
组合逻辑电路的输出仅取决于当前的输入信号,不受过去的输入信号影响。
三、时序逻辑电路时序逻辑电路是在组合逻辑电路的基础上加入了时钟信号,实现了存储和状态转移的功能。
常见的时序逻辑电路有触发器、计数器、移位寄存器等。
触发器用于存储一个比特的信息,计数器用于实现计数功能,移位寄存器则可以将输入信号按照一定的位移规律进行存储和输出。
时序逻辑电路的输出不仅取决于当前的输入信号,还受到过去的输入信号和时钟信号的影响。
四、数字信号处理数字信号处理是数字电路在信号处理领域的应用,主要涉及到离散信号的采样、量化、编码和数字滤波等。
采样是将连续信号转换为离散信号的过程,量化是将连续信号的幅度转换为离散的量化级别,编码是将量化后的信号转换为二进制码,数字滤波则是对信号进行滤波处理以实现特定的信号处理目标。
数字信号处理在音频处理、图像处理、通信系统等领域有着广泛的应用。
五、时钟与同步时钟信号在数字电路中起到了同步和计时的作用,它控制着时序逻辑电路的状态转移和数据传输。
数字电路期末总复习知识点归纳详细一、简述亲爱的小伙伴们,又是一年一度的期末复习时刻来临了,这次复习的主角是数字电路知识。
让我们一起来看看哪些内容是重点,助力你的复习之旅吧!数字电路虽然听起来高大上,但其实与我们日常生活息息相关。
手机、电视、电脑等电子产品都离不开它。
因此掌握好数字电路知识,不仅对学习有帮助,还能更好地理解生活中的科技应用。
首先你得清楚数字电路的基本概念,比如什么是数字信号、什么是模拟信号。
这可是基础中的基础,得打好基础才能建起高楼大厦。
接下来是数字电路的逻辑门和逻辑代数,这些看似复杂的名词其实背后都有简单的逻辑原理,只要理解了就容易掌握。
别忘了组合逻辑和时序逻辑电路,它们是数字电路的核心部分,考试中的大题往往围绕它们展开。
此外数制与编码也不可忽视,它们在数字电路中有着举足轻重的作用。
1. 回顾本学期数字电路课程的重要性这个学期数字电路课程真是收获满满啊!时间过得飞快,转眼就要期末考试了,大家是不是觉得有必要好好复习一下呢?确实数字电路课程在电子信息技术领域可是非常关键的,这门课程就像打开了一扇神奇的大门,让我们了解了电子设备背后的秘密。
咱们学习的内容都是电子工程师必备的基础知识,对咱们未来无论是从事相关职业还是日常生活都很有帮助。
所以啊同学们,一定要重视这次的复习,为期末考试做好准备!这个段落力求简洁明了,使用口语化的表达方式,易于读者理解和接受。
同时加入了情感化的语气,增强了文章的人情味。
2. 复习目的与意义期末临近是时候开始我们的复习计划了,说到复习数字电路,可不是简单地过一遍课本,而是为了更好地掌握这门课的知识和技能,帮助大家在即将到来的期末考试中取得好成绩。
所以今天就来一起梳理下复习目的和意义,让大家明白为什么要这么认真地对待这次复习。
首先复习数字电路是为了巩固我们学过的知识,毕竟课本上的内容那么多,不可能一下子全记住。
通过复习我们可以再次梳理知识脉络,加深理解确保学过的内容都能牢牢掌握。
数字电路知识点总结一、数字电路基础1. 数字信号与模拟信号- 数字信号:离散的电压级别表示信息,通常为二进制。
- 模拟信号:连续变化的电压或电流表示信息。
2. 二进制系统- 基数:2。
- 权重:2的幂次方。
- 转换:二进制与十进制、十六进制之间的转换。
3. 逻辑电平- 高电平(1)与低电平(0)。
- 噪声容限。
4. 逻辑门- 基本逻辑门:与(AND)、或(OR)、非(NOT)、异或(XOR)。
- 复合逻辑门:与非(NAND)、或非(NOR)、异或非(XNOR)。
二、组合逻辑1. 逻辑门电路- 基本逻辑门的实现与应用。
- 标准逻辑系列:TTL、CMOS。
2. 布尔代数- 基本运算:与、或、非。
- 逻辑公式的简化。
3. 多级组合电路- 级联逻辑门。
- 编码器、解码器。
- 多路复用器、解复用器。
- 算术逻辑单元(ALU)。
4. 逻辑函数的表示- 真值表。
- 逻辑表达式。
- 卡诺图。
三、时序逻辑1. 触发器- SR触发器(置位/复位)。
- D触发器。
- JK触发器。
- T触发器。
2. 时序逻辑电路- 寄存器。
- 计数器。
- 有限状态机(FSM)。
3. 存储器- 随机存取存储器(RAM)。
- 只读存储器(ROM)。
- 闪存(Flash)。
4. 时钟与同步- 时钟信号的重要性。
- 同步电路与异步电路。
四、数字系统设计1. 设计流程- 需求分析。
- 概念设计。
- 逻辑设计。
- 物理设计。
2. 硬件描述语言(HDL)- VHDL与Verilog。
- 模块化设计。
- 测试与验证。
3. 集成电路(IC)- 集成电路分类:SSI、MSI、LSI、VLSI。
- 集成电路设计流程。
4. 系统级集成- 系统芯片(SoC)。
- 嵌入式系统。
- 多核处理器。
五、数字电路应用1. 计算机系统- 中央处理单元(CPU)。
- 输入/输出接口。
2. 通信系统- 数字信号处理(DSP)。
- 通信协议。
- 网络通信。
3. 消费电子产品- 音频/视频设备。
数字电路知识整理总结数字电路是电子信息类专业的重要基础课程,它在现代电子技术中扮演着至关重要的角色。
数字电路以数字信号为研究对象,通过对数字信号的处理和传输,实现各种复杂的逻辑功能。
一、数字电路的基本概念数字电路中的信号只有两种取值,通常用 0 和 1 来表示。
这与模拟电路中的连续信号不同。
数字信号具有精度高、抗干扰能力强等优点。
在数字电路中,常用的逻辑门包括与门、或门、非门、与非门、或非门和异或门等。
这些逻辑门是构建数字电路的基本单元。
二、数制与编码数制是数字电路中表示数量的方式,常见的数制有二进制、八进制、十进制和十六进制。
二进制是数字电路中最常用的数制,因为其只有 0 和 1 两个数字,便于电路的实现和处理。
编码则是将信息用特定的数字组合表示。
例如,BCD 码是用四位二进制数表示一位十进制数;格雷码在相邻的两个编码之间只有一位数字不同,常用于减少误差。
三、组合逻辑电路组合逻辑电路的输出仅取决于当前的输入,没有记忆功能。
常见的组合逻辑电路有加法器、编码器、译码器、数据选择器和数据分配器等。
加法器是实现加法运算的电路,半加器和全加器是其基本组成单元。
编码器将输入的信号转换为特定的编码输出。
译码器则是将编码转换为对应的输出信号。
数据选择器从多个输入数据中选择一个输出,数据分配器则将输入数据分配到多个输出端。
四、时序逻辑电路时序逻辑电路的输出不仅取决于当前的输入,还与电路之前的状态有关,具有记忆功能。
触发器是时序逻辑电路的基本存储单元,常见的触发器有 SR 触发器、JK 触发器、D 触发器和 T 触发器。
计数器用于计数脉冲信号的个数,可分为同步计数器和异步计数器。
寄存器用于存储一组二进制数据。
五、数字电路的分析与设计数字电路的分析是根据给定的电路,求出其输出与输入之间的逻辑关系。
常用的分析方法有逻辑代数法和卡诺图法。
逻辑代数法通过运用逻辑运算规则来化简逻辑表达式。
卡诺图法则通过图形化的方式来简化逻辑函数。
数电知识点总结一、数字电路基础1. 数字信号与模拟信号- 数字信号:离散的电压或电流信号,代表信息的二进制状态(0和1)。
- 模拟信号:连续变化的电压或电流信号,可以表示无限多的状态。
2. 二进制系统- 数字电路使用二进制数制,基于0和1的组合。
- 二进制的运算规则包括加法、减法、乘法和除法。
3. 逻辑门- 基本逻辑门:与(AND)、或(OR)、非(NOT)、异或(XOR)和同或(XNOR)。
- 逻辑门的真值表描述了输入和输出之间的关系。
4. 组合逻辑与时序逻辑- 组合逻辑:输出仅依赖于当前输入,不依赖于历史状态。
- 时序逻辑:输出依赖于当前输入和历史状态。
二、组合逻辑电路1. 基本组合逻辑电路- 半加器:实现两个一位二进制数的加法。
- 全加器:实现三个一位二进制数(包括进位)的加法。
2. 多路复用器(MUX)- 选择多个输入信号中的一个,根据选择信号。
3. 解码器(Decoder)- 将二进制输入转换为多个输出信号,每个输出对应一个唯一的二进制输入组合。
4. 编码器(Encoder)- 将多个输入信号编码为一个二进制输出。
5. 比较器(Comparator)- 比较两个数字信号的大小。
三、时序逻辑电路1. 触发器(Flip-Flop)- SR触发器:基于设置(S)和重置(R)输入的状态。
- D触发器:输出取决于数据输入(D)和时钟信号。
2. 寄存器(Register)- 由一系列触发器组成,用于存储数据。
3. 计数器(Counter)- 顺序触发器的集合,用于计数时钟脉冲。
4. 有限状态机(FSM)- 由状态和状态之间的转换组成的电路,根据输入信号和当前状态决定输出和下一个状态。
四、存储器1. 随机存取存储器(RAM)- 可读写存储器,允许对任何地址进行直接访问。
2. 只读存储器(ROM)- 存储器内容在制造过程中确定,用户不能修改。
3. 存储器的组织- 存储单元的排列方式,如字节、字等。
五、数字系统设计1. 数字系统的基本组成- 输入接口、处理单元、存储器和输出接口。

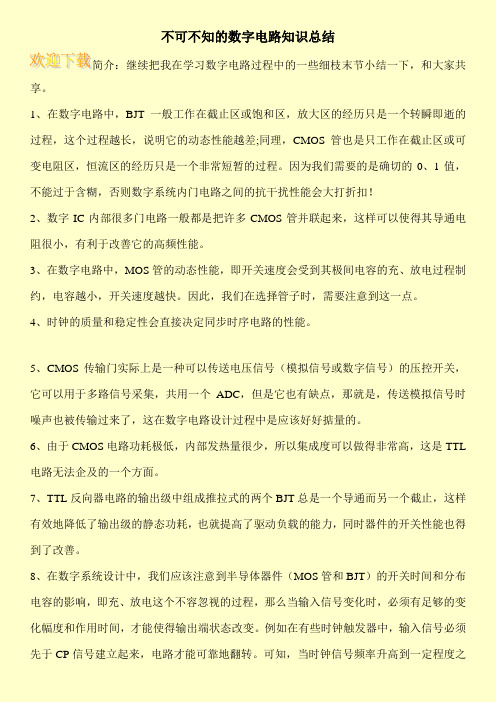

不可不知的数字电路知识总结简介:继续把我在学习数字电路过程中的一些细枝末节小结一下,和大家共享。
1、在数字电路中,BJT一般工作在截止区或饱和区,放大区的经历只是一个转瞬即逝的过程,这个过程越长,说明它的动态性能越差;同理,CMOS管也是只工作在截止区或可变电阻区,恒流区的经历只是一个非常短暂的过程。
因为我们需要的是确切的0、1值,不能过于含糊,否则数字系统内门电路之间的抗干扰性能会大打折扣!2、数字IC内部很多门电路一般都是把许多CMOS管并联起来,这样可以使得其导通电阻很小,有利于改善它的高频性能。
3、在数字电路中,MOS管的动态性能,即开关速度会受到其极间电容的充、放电过程制约,电容越小,开关速度越快。
因此,我们在选择管子时,需要注意到这一点。
4、时钟的质量和稳定性会直接决定同步时序电路的性能。
5、CMOS传输门实际上是一种可以传送电压信号(模拟信号或数字信号)的压控开关,它可以用于多路信号采集,共用一个ADC,但是它也有缺点,那就是,传送模拟信号时噪声也被传输过来了,这在数字电路设计过程中是应该好好掂量的。
6、由于CMOS电路功耗极低,内部发热量很少,所以集成度可以做得非常高,这是TTL 电路无法企及的一个方面。
7、TTL反向器电路的输出级中组成推拉式的两个BJT总是一个导通而另一个截止,这样有效地降低了输出级的静态功耗,也就提高了驱动负载的能力,同时器件的开关性能也得到了改善。
8、在数字系统设计中,我们应该注意到半导体器件(MOS管和BJT)的开关时间和分布电容的影响,即充、放电这个不容忽视的过程,那么当输入信号变化时,必须有足够的变化幅度和作用时间,才能使得输出端状态改变。
例如在有些时钟触发器中,输入信号必须先于CP信号建立起来,电路才能可靠地翻转。
可知,当时钟信号频率升高到一定程度之后,触发器就来不及翻转了。
9、经过前人验证得出:任何组合逻辑电路都是由它的最小项构成的,都可以表示成为最小项之和的标准形式。
数电知识点总结详细一、逻辑门逻辑门是数字电子学的基本单元,它能够根据输入的电信号产生特定的输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
逻辑门的输入和输出都是逻辑电平,通常用0和1表示逻辑低电平和逻辑高电平。
逻辑门可以通过晶体管、集成电路等器件来实现,其原理基于基本的布尔代数。
二、组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路,其输出只依赖于输入信号的组合。
组合逻辑电路没有存储元件,因此输出只在输入信号变化时才会改变。
组合逻辑电路常用于数字系统中的信号处理和转换,比如加法器、减法器、编码器、译码器等。
三、时序逻辑电路时序逻辑电路是由组合逻辑电路和存储元件组成的电路,其输出不仅依赖于输入信号的组合,还依赖于时钟信号。
时序逻辑电路可以实现状态的存储和控制,常用于数字系统中的时序控制和时序处理。
四、数字系统设计数字系统设计是数字电子学的重要内容,它涉及到数字系统的结构、功能和性能的设计和实现。
数字系统设计需要考虑逻辑门、组合逻辑电路、时序逻辑电路、存储元件、时钟信号、计数器、寄存器、状态机等因素,以实现特定的功能和性能要求。
五、应用领域数字电子学在信息技术、通信技术、计算机技术、控制技术等领域有着广泛的应用。
它在数字电路设计、数字信号处理、数值计算、数字通信、数字控制等方面发挥着重要作用。
数字电子学技术的发展也推动了数字产品的不断创新和应用,比如数字电视、数字音频、数字相机、数字手机等。
综上所述,数字电子学是现代电子科学中的重要分支,它研究数字信号的产生、传输、处理和存储。
数字电子学的基本概念包括逻辑门、组合逻辑电路、时序逻辑电路、数字系统设计等,其应用领域涵盖信息技术、通信技术、计算机技术、控制技术等。
通过对数字电子学的学习和应用,可以有效地设计和实现各种数字系统,满足不同领域的需求。
数字电路知识点总结数字电路是计算机科学与工程领域中至关重要的一部分。
它是计算机基础架构的基础,贯穿着现代科技的方方面面。
深入了解数字电路的知识点对于掌握计算机工作原理、设计逻辑电路、解决实际问题都非常有帮助。
本文将对数字电路的一些重要知识点进行总结和简要介绍。
1. 逻辑门逻辑门是数字电路的基本组件,用来实现布尔逻辑运算。
常见的逻辑门有与门(AND)、或门(OR)、非门(NOT)、异或门(XOR)等。
它们的输入和输出通过0和1表示,0代表低电平,1代表高电平。
逻辑门可以通过组合方式实现复杂的功能,例如加法器、多路选择器等。
2. 触发器触发器是用来存储和记忆信息的元件,常见的有SR触发器、D触发器、JK触发器等。
触发器的输出状态可以由输入和触发器的当前状态决定,从而实现存储功能。
在数字电路中,触发器常用来实现寄存器和计数器等重要电路。
3. 编码器和解码器编码器和解码器是数字电路中用来实现信息交换和转换的重要元件。
编码器将多个输入信号转换为对应的二进制代码,而解码器则将二进制代码转换为相应的输出信号。
它们被广泛应用于数据传输、显示驱动、通信系统等领域。
4. 半加器和全加器半加器是用来实现两个二进制数的加法运算的电路。
它可以处理两个输入位的加法,同时还能输出一个和位和一个进位位。
全加器是由两个半加器组成的,可以实现三个二进制数位的加法运算。
半加器和全加器是数字电路中常见的组合逻辑电路,被广泛应用于计算机内部的运算单元和算术逻辑单元。
5. 数制转换数字电路中常常需要进行不同进制数之间的转换。
常见的数制包括二进制、八进制和十六进制。
在计算机系统中,二进制是最常用的数制。
数制转换电路可以实现不同进制数的相互转换,使得数字电路能够与外部环境进行信息交互。
6. 组合逻辑与时序逻辑数字电路可以分为组合逻辑和时序逻辑两大类。
组合逻辑电路的输出只与当前输入有关,不受过去的输入或状态的影响。
时序逻辑电路的输出受当前输入和过去输入及状态的影响。
数字电路知识点总结数字电路是指由数字信号控制和处理信息的电路,是数字系统的基础组成部分之一。
数字电路可以完成逻辑运算、计数、存储、选通、编码和解码等功能,在现代电子通信、计算机、自动控制等领域中得到了广泛应用。
因此,掌握数字电路的相关知识对于电子工程师和电子专业学生来说是很重要的。
本文将对数字电路的基本知识点进行总结,希望能对读者的学习和工作有所帮助。
一、数字电路的基础知识1、数字电路的基本概念数字电路是由数字信号控制和处理信息的电路,是一种离散的电路,能够进行数字信号的存储、加工、传输和处理。
数字电路中的信号只有两种状态,即逻辑“0”和逻辑“1”,分别代表低电位和高电位。
2、数字电路的特点(1)稳定性好:数字电路的输入输出信号均为离散型的逻辑信号,易于处理和分析,具有很好的稳定性。
(2)抗干扰性强:数字信号不受干扰的影响,抗干扰能力强。
(3)精度高:数字电路的精度和稳定性比较高,适合用于精密度要求较高的应用场合。
(4)易于集成和自动化控制:数字电路与计算机和微处理器等数字设备结合,可实现数字系统的集成和自动化控制。
3、数字电路的分类数字电路主要分为组合逻辑电路和时序逻辑电路两大类。
(1)组合逻辑电路:组合逻辑电路是由逻辑门组成的电路,它只有输入没有状态,其输出仅依赖于输入信号。
(2)时序逻辑电路:时序逻辑电路是由触发器或寄存器等时序逻辑元件构成的电路,具有状态,其输出不仅依赖于输入信号,还与电路的状态有关。
4、数字电路的基本元件数字电路的基本元件主要包括逻辑门、触发器、寄存器、计数器、加法器、减法器等。
其中,逻辑门是数字系统的基本构建模块,常见的逻辑门有与门、或门、非门、异或门、与非门、或非门等。
5、数字电路的代数表达数字电路可以使用布尔代数(Boolean Algebra)进行描述和分析。
布尔代数是一种处理逻辑变量和逻辑运算的代数系统,它使用逻辑变量和逻辑运算符(与、或、非、异或)来描述和分析逻辑电路。
数字电路整理调研报告数字电路整理调研报告一、简介数字电路是一种用于处理和传输数字信号的电路。
数字电路由数字元件、数字线路和数字通信和控制组成。
数字电路在现代电子设备中起着至关重要的作用,包括计算机、通信设备、数码电视和嵌入式系统等。
本报告将对数字电路进行整理调研,包括定义、应用、原理、分类和未来发展等方面进行分析。
二、定义与应用数字电路是一种基于数字信号进行运算和处理的电路,其中所有的输入输出和中间信号都是离散的数字信号。
数字信号是用离散的电压或电流表示的,与连续的模拟信号相对应。
数字电路可用于进行逻辑运算、数据传输、数字信号处理和存储等任务。
数字电路在各个领域都有广泛的应用。
计算机是使用数字电路构建的,其中使用的是数字信号,从而实现了计算、存储和控制等功能。
通信设备也是使用数字电路构建的,数字信号能够更可靠和高效地传输数据。
数码电视和嵌入式系统等电子设备中也使用了数字电路,以处理和传输电子信号。
三、原理与分类数字电路的设计基于数字逻辑门电路和触发器电路等基本组件,通过逻辑门和触发器的组合与串联,实现不同的逻辑功能。
逻辑门是数字电路的基本单元,常用的逻辑门有与门、或门、非门、与非门、或非门和异或门等。
逻辑门接受输入信号,并根据预设的逻辑规则产生输出信号。
通过逻辑门的组合,可以实现复杂的逻辑运算,例如加法、乘法和逻辑判断等。
触发器电路是一种存储状态的数字电路元件。
触发器可以存储一个或多个位的信息,并根据输入信号的变化改变其状态。
触发器常用于存储和传输数据,在计算机中主要用于构建存储器和寄存器等。
数字电路根据逻辑规则和触发器电路的组合方式可分为组合逻辑电路和时序逻辑电路。
组合逻辑电路的输出仅仅取决于当前的输入,而时序逻辑电路的输出还受到先前的输入状态和时钟信号的影响。
四、未来发展数字电路技术在过去几十年中取得了巨大的发展,但仍然有很大的发展空间。
未来数字电路的发展将面临以下几个方面的挑战和机遇:1. 低功耗需求:随着移动设备和物联网的兴起,对低功耗的数字电路的需求越来越大。
数字电路整理(第五版)第一章数字逻辑概论1、数字集成电路的分类依据电路的构造特色及其对输入信号的响应规则的不一样,数字电路可分为组合逻辑电路和时序逻辑电路。
从电路的形式不一样,数字电路可分为集成电路和分立电路从器件不一样,数字电路可分为 TTL和CMOS电路12 个)、中规模(<99 )、大规模(<9999) 、从集成度不一样,数字集成电路可分为小规模(最多超大规模 (<99999) 和甚大规模五类(>1000000) 。
2、模拟信号与数字信号模拟信号:时间和数值均连续变化的电信号,如正弦波、三角波等数字信号:在时间上和数值上均是失散的信号O t3、数字波形的两种种类第一种非归零型,第二种归零型(一个周期内必归零)4.重要参数(1)比特率 --- 每秒钟转输数据的位数(2)周期性和非周期性(非理想)(3)脉冲宽度 (tw )----脉冲幅值的50%的两个时间所超越的时间(4)占空比 Q ----- 表示脉冲宽度占整个周期的百分比(5)上涨时间 tr 和降落时间 tf ---- 从脉冲幅值的 10%到 90% 上涨降落所经历的时间 ( 典型值 ns )5、几种进制数及其变换二进制:以 2 为基数的计数体系(B)()十进制:以10 为基数的计数体系(D)( 0~9)八进制:以8 为基数的计数体系(O) ( 0~7)十六进制:以16 为基数的计数体系(H) (0~9 、A~F )1)、十进制数变换成二进制数:a.整数的变换:“展转相除”法:将十进制数连续不停地除以 2 , 直至商为零,所得余数由低位到高位摆列,即为所求二进制数。
( 2n-1.2 3 +2 2 +2 1+2 o)b.小数的变换:将十进制小数每次除掉上一次所得积中的整数再乘以2,直到知足偏差要求进行“四舍五入”为止,便可达成由十进制小数变换成二进制小数。
( 2-1+2-2+2-3+)2)、二 --十六进制之间的变换变换时,由小数点开始,整数部分自右向左,小数部分自左向右,四位一组,不够四位的添零补齐,则每四位二进制数表示一位十六进制数。
数字电路整理(第五版)第一章 数字逻辑概论 1、数字集成电路的分类根据电路的结构特点及其对输入信号的响应规则的不同,数字电路可分为组合逻辑电路和时序逻辑电路。
从电路的形式不同,数字电路可分为集成电路和分立电路 从器件不同,数字电路可分为TTL 和 CMOS 电路从集成度不同,数字集成电路可分为小规模(最多12个)、中规模(<99)、大规模(<9999)、超大规模(<99999)和甚大规模五类(>1000000)。
2、模拟信号与数字信号模拟信号:时间和数值均连续变化的电信号,如正弦波、三角波等 数字信号:在时间上和数值上均是离散的信号3、数字波形的两种类型第一种非归零型,第二种归零型(一个周期内必归零) 4.重要参数(1)比特率 --- 每秒钟转输数据的位数 (2) 周期性和非周期性(非理想)(3)脉冲宽度 (tw )---- 脉冲幅值的50%的两个时间所跨越的时间 (4)占空比 Q ----- 表示脉冲宽度占整个周期的百分比(5)上升时间tr 和下降时间tf ----从脉冲幅值的10%到90% 上升 下降所经历的时间( 典型值ns ) 5、几种进制数及其转换二进制:以2为基数的计数体制(B )(0.1) 十进制:以10为基数的计数体制(D )(0~9)O t八进制:以8为基数的计数体制(O)(0~7)十六进制:以16为基数的计数体制(H)(0~9、A~F)1)、十进制数转换成二进制数:a. 整数的转换:“辗转相除”法:将十进制数连续不断地除以2 , 直至商为零,所得余数由低位到高位排列,即为所求二进制数。
(2n-1……….2 ³+2 ²+2 ¹+2 º)b. 小数的转换:将十进制小数每次除去上次所得积中的整数再乘以2,直到满足误差要求进行“四舍五入”为止,就可完成由十进制小数转换成二进制小数。
(2-1+2-2+2-3+………)2)、二--十六进制之间的转换转换时,由小数点开始,整数部分自右向左,小数部分自左向右,四位一组,不够四位的添零补齐,则每四位二进制数表示一位十六进制数。
3)、二-八进制之间的转换转换时,由小数点开始,整数部分自右向左,小数部分自左向右,三位一组,不够三位的添零补齐,则每三位二进制数表示一位八进制数。
6、二进制的算术运算1)无符号数算术运算(注意商的运算)2)有符号的二进制数表示:二进制数的最高位表示符号位,且用0表示正数,用1表示负数。
其余部分用原码的形式表示数值位。
7、二进制数的原码、反码、补码补码或反码的最高位为符号位,正数为0,负数为1。
当二进制数为正数时,其补码、反码与原码相同。
当二进制数为负数时,将原码的数值位逐位求反,然后在最低位加1得到补码。
若n位二进制的原码为N原,则与它相对应的2 的补码为N补=2N N原补码与反码的关系式N补=N反+1注意:4位二进制补码表示的数值范围为-8~+78、8421BCD码\2421BCD码用4位二进制数来表示一位十进制数中的0~9十个数码。
9、格雷码无权码编码特点是:任何两个相邻代码之间仅有一位不同。
第二章 逻辑代数与硬件描述语言基础 1、 逻辑代数(布尔代数)条件和结果的两种对立状态分别用逻辑“1” 和“0”表示。
2、逻辑命题和逻辑变量1).逻辑命题:反映事物因果关系规律的命题。
2).逻辑变量:决定事物原因和结果的变量。
1 包括: 逻辑自变量:决定事物原因的变量。
(输入变量) 逻辑因变量:决定事物结果的变量。
(输出变量)2 取值只有两种,即逻辑0和逻辑1,0 和 1 称为逻辑常量,并不表示数量的大小,无大小、正负之分,而是表示两种对立的逻辑状态。
3、几种基本逻辑关系 1)与运算表达式:L=A ·B=AB2)或运算 3) 非运算或逻辑符号表达式:L=A+B 表达式:L=A4) 与非运算 5)或非运算或非逻辑符号6)异或7)同或异或逻辑符号同或逻辑逻辑符号L= A⊕B L=A ⊙B4、已知真值表求函数式1.找出真值表中函数值为1的输入变量组合;2.将这些变量组合分别写成乘积项。
乘积项中,凡变量值为1的因子写成原变量、为0的因子写成反变量。
3.将上述乘积项相加即可。
5、逻辑代数的基本公式、定律1).常量之间的关系:或运算:11110=+=+1110=++=2).基本定律)+BB反演律(摩根定理:.=+=.ABAABAA A0-1律:=.=+AAA1=.=+11A(结合律:++=++..=..)()()()CBACBACBACBA.B交换律:+=+.=ABBAABA还原律:AA=A自等律:AAAAA=.=+6、反演规则VS 对偶规则反演规则:对于任何一个逻辑表达式Z ,如果将表达式中的所有“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,原变量换成反变量,反变量换成原变量,那么所得到的表达式就是函数Z 的反函数。
对偶规则:对于任何一个逻辑表达式Z ,如果将表达式中的所有“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,那么所得到的表达式就是函数Z 的对偶式Z/。
7、逻辑函数的化简 代数化简法(公式法)卡诺图化简法最小项的定义:n 个变量X 1, X 2, …, X n 的最小项是n 个因子的乘积,每个变量 都以它的原变量或非变量的形式在乘积项中出现,且仅出 现一次。
一般n 个变量的最小项应有2n 个。
最小项的表示:通常用mi 表示最小项,m 表示最小项,下标i 为最小项号。
i 为确定变量次序后,原变量代以1,反变量代以0排成二进制数所对应的十进制数。
画法规则: n 个变量,有2n 个最小项,用2n 个小方格构成方形或矩形图。
要求: 1)上下、左右、相对的边界、四角等相邻格(几何相邻)只允许一个因子发生变化。
2)左上角第一个小方格必须处于各变量的反变量区。
注意:一个包围圈的方格数要尽可能多,包围圈的数目要可能少。
具有无关项的逻辑函数化简(∑d=0) 1.无关项在卡诺图、真值表中的表示法:用“×”填写无关项,既可 当“1”,也可当“0”。
=A 吸收:+ + + + = + = + = + CA B A C B C A B A BA B A A A B A A A B A ) ( A 分配律: +. + = . + . + . = + . )( ) ( ) ( C A B A C B A CA B A C B2.画圈原则:1)圈中不能全是无关项;2)无关项可以不圈。
第三章 逻辑门电路1. 输入和输出的高、低电平输出的高电平高于输入的高电平,输出的低电平低于输入的低电平 2. 扇入与扇出数扇入数:取决于逻辑门的输入端的个数扇出数:是指其在正常工作情况下,所能带同类门电路的最大数目。
(a)带拉电流负载 (b)带灌电流负载(输入端电流之和)当N OH 和N OL 不等时,取最小值。
3. 几种MOSFET 结构符号4. N 沟道增强型MOS 管开关作用当输入为低电平时:MOS 管截止,相当于开关“断开”,输出为高电平。
当输入为高电平时:MOS 管工作在可变电阻区,相当于开关“闭合”,输出为低电平。
5. CMOS 反相器)()(IH OH OH 负载门驱动门I I N =)(I )(I N 负载门驱动门IL OL OL =0V+10V0v i (A)v O (L)1逻辑真值表1AL =逻辑表达式6. CMOS 逻辑门与非门或非门vv异或门 同或门7. 输入端保护电路v v OBA B A XB A L ++⋅=+⋅=当输入电压不在正常电压范围时,二极管导通,限制了电容两端电压的增加,保护了输入电路。
8. CMOS 漏极开路门B电路A B逻辑符号9. 计算上拉电阻I IL (total)=nI IL ,对于与非门负载,n 为负载门 数目;对于或非门负载,n 为输入端 数目。
I OZ(total)为驱动门输出高电平时的漏电流总和I IH (total )=nI IH ,n 为负载门接入OD 门的输入端 的数目。
10. 三态输出门电路11. CMOS 传输门电路(TG )C 为高压,为低压开关通v I IC逻辑符号A BCD C A BIL(total)(max)OL (max)OL DD (min)p I I V V R --=IH(total)OZ(total)(min)OH DD (max)p I I V V R +-=L AA12. 传输门的运用13. BJT 开关开关过程是在饱和与截止两种状态间互相转换的14. BJT 反相器基本电路输入级 中间级 输出级当输入为低电平(υI = 0.2 V ) 当输入为高电平(υI = 3.6 V ) v O =v C3=V CES3=0.2V15. TTL 逻辑门电路与非门 或非门V 3.6V )7.07.05(D BE4B4O =--=--=v v v v与非门:当全部输入端为高电平时:输出低电平; 任一输入端为低电平时: 输出高电平 或非门:若A 、B 均为低电平:T2A 和T2B 均将截止,T3截止。
T4和D 饱和,输出为高电平。
若A 、B 中有一个为高电平:T2A 或T2B 将饱和,T3饱和,T4截止,输出为低电平。
16. 集电极开路门和三态门电路 集电极开路门电路(OC 门)三态与非门当EN=1时,T 5倒置放大,T 6饱和,T 7截止;当EN=0时,T 7导通 17. 正负逻辑问题正逻辑体制:将高电平用逻辑1表示,低电平用逻辑0表示 负逻辑体制:将高电平用逻辑0表示,低电平用逻辑1表示正负逻辑的等效变换:与非(正)或非(负) 与(负) 非(负) 18. 基本逻辑门电路的等效符号及其应用低电平有效,输入端加小圆圈;高电平有效,输入端不加小圆圈。
1) 与非门及其等效符号2) 或非门及其等效符号3) 与门及其等效符号逻辑符号4)或门及其等效符号19. 逻辑门电路使用中的实际问题第四章组合逻辑电路1.组合逻辑电路的工作特征:在任何时刻,电路的输出状态只取决于同一时刻的输入状态而与电路原来的状态无关。
2. 组合逻辑电路的分析步骤:(例题见PPT)1)由逻辑图写出各输出端的逻辑表达式;2)化简和变换逻辑表达式;3)列出真值表;4)根据真值表或逻辑表达式,经分析最后确定其功能。
3. 组合逻辑电路的设计4. 组合逻辑电路中的竞争--冒险现象1)定义:在组合电路中,当输入信号的状态改变时,输出端可能会出现不正常的干扰信号,使电路产生错误的输出,这种现象称为竞争冒险。
