常用高压电器

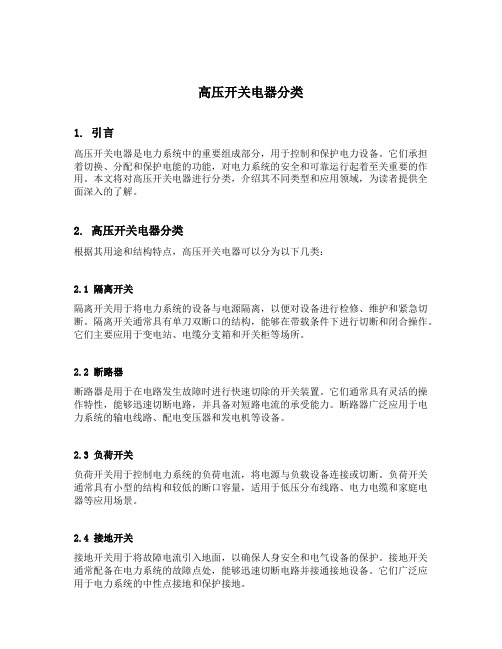

高压开关电器分类1. 引言高压开关电器是电力系统中的重要组成部分，用于控制和保护电力设备。

它们承担着切换、分配和保护电能的功能，对电力系统的安全和可靠运行起着至关重要的作用。

本文将对高压开关电器进行分类，介绍其不同类型和应用领域，为读者提供全面深入的了解。

2. 高压开关电器分类根据其用途和结构特点，高压开关电器可以分为以下几类：2.1 隔离开关隔离开关用于将电力系统的设备与电源隔离，以便对设备进行检修、维护和紧急切断。

隔离开关通常具有单刀双断口的结构，能够在带载条件下进行切断和闭合操作。

它们主要应用于变电站、电缆分支箱和开关柜等场所。

2.2 断路器断路器是用于在电路发生故障时进行快速切除的开关装置。

它们通常具有灵活的操作特性，能够迅速切断电路，并具备对短路电流的承受能力。

断路器广泛应用于电力系统的输电线路、配电变压器和发电机等设备。

2.3 负荷开关负荷开关用于控制电力系统的负荷电流，将电源与负载设备连接或切断。

负荷开关通常具有小型的结构和较低的断口容量，适用于低压分布线路、电力电缆和家庭电器等应用场景。

2.4 接地开关接地开关用于将故障电流引入地面，以确保人身安全和电气设备的保护。

接地开关通常配备在电力系统的故障点处，能够迅速切断电路并接通接地设备。

它们广泛应用于电力系统的中性点接地和保护接地。

2.5 联络开关联络开关用于控制电路的连接和切断。

它们通常具有较大的断口容量和较高的操作次数，适用于中压和高压电力系统的主要开关设备。

联络开关广泛运用于电力变电站、电网枢纽和重要电力设备。

2.6 组合电器组合电器由多个开关电器组合而成，具有复合功能和多路开关控制能力。

它们可实现电力系统的快速切换、联锁保护和自动化控制，提高了电力系统的可靠性和运行效率。

组合电器广泛应用于大型变电站、电力工业和城市供电网。

3. 高压开关电器应用领域高压开关电器在电力系统中的应用领域广泛，主要包括以下几个方面：3.1 输电与配电高压开关电器在电力输配变电站中起着至关重要的作用。

高压电器定义：额定电压在3kV及以上起控制、保护、隔离、测量作用的电器设备分类：开关电器测量电器限压限流电器开关电器用途：通断电路种类：高压断路器熔断器负荷开关隔离开关接地开关机构：操动机构传动机构触头行程机构分闸动力装置缓冲器高压断路器用途：控制作用（根据电力系统运行需要，将一部分电力设备或线路投入或退出运行）保护作用（电力系统或线路发生故障时，通过继电保护装置作用于断路器）（将故障部分从线路中切除，保证线路中无故障部分正常运行）类型：油断路器（用于不频繁操作及不要求高速开断的各级电网）SF6断路器（用于频繁操作和要求高速开断的场合）真空断路器（用于频繁操作及要求高速开断的场合）参数：通断能力：额定开断电流（规定时间内可靠切断最大电流效值）动稳定性：动稳定电流（闭合位置上可通过最大短路电流）热稳定性：热稳定电流（规定时间内可通过最大短路电流）额定电压：额定工作电压（可长期承受的正常工作电压）额定电流：额定工作电流（可长期通过的正常工作电流）灭弧：油断路器（电弧燃烧产生高温，油分解蒸发产生气泡，冷却电弧并降低弧隙电导率）SF6断路器（无毒无色无味不可燃，热稳定性好，击穿电压高，绝缘性能好）（液化温度低，灭弧同时产生强腐蚀性物质和剧毒物质）真空断路器（场致发射说团粒说）高压熔断器用途：短路保护和过载保护类型：电力熔断器（用于保护输配电设备）电压互感器保护用熔断器（用于保护电压互感器）电容器保护用熔断器（用于保护电容器）高压隔离开关用途：电气设备与电网隔离以保护维修人员安全关合和开断空载电力设备、电压互感器、避雷器换接线路要求：分开状态下应具有较明显气隙分开状态下课承受较大过电压隔离开关本身或其操动机构应具有锁扣装置户外式隔离开关分开时可破碎触头上一定厚度冰层带接地装置隔离开关在本身或其操动机构上应采取措施保证隔离开关分开后接地开关才能闭合以及接地开关分开后隔离开关才能闭合简单可靠灵活参数：动稳定性热稳定性额定电压额定电流高压负荷开关用途：关合及开断正常电流或规定过载电流要求：分开位置气隙明显而负荷开关前就无需串隔离开关承受尽可能多的开关次数而无需检测触头或调换灭弧装置等组成元件不要求开断短路电流但要求可关合短路电流并具有一定动稳定性和热稳定性特点：具有一定灭弧能力而可关合及开断比隔离开关更大容量的空载变压器和更长的空载传输线路，有时也用来关合及开断大容量电容器组可与熔断器构成一体，称为综合负荷开关接地开关用途：人为制造接地设备，亦可用于某些场合的变压器内部故障保护要求：具备一定关合短路电流能力（不要求开断负荷电流或短路电流故无灭弧装置）。

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

高压开关电器分类
高压开关电器是电力系统中重要的组成部分，主要用于控制、保护和隔离电力设备。

根据其用途和结构特点，高压开关电器可以分为以下几类。

一、断路器
断路器是高压开关电器中最常见的一种，主要用于开关电路和保护电力设备。

根据其结构和用途，断路器可以分为空气断路器、油浸断路器、SF6断路器等。

其中，空气断路器结构简单、使用方便，但是断电容量较小；油浸断路器断电容量大，但是需要维护油池和油泵等设备；SF6断路器断电容量大，但是SF6气体对环境有一定的污染。

二、隔离开关
隔离开关主要用于隔离电力设备，以便进行检修和维护。

隔离开关通常与断路器配合使用，可以实现对电力设备的完全隔离。

根据其结构和用途，隔离开关可以分为手动隔离开关、电动隔离开关等。

三、接地开关
接地开关主要用于将故障电流引入地面，以保护电力设备和人身安全。

根据其结构和用途，接地开关可以分为手动接地开关、电动接地开关等。

四、负荷开关
负荷开关主要用于控制电力设备的负荷开关，以实现对电力设备的远
程控制。

根据其结构和用途，负荷开关可以分为手动负荷开关、电动
负荷开关等。

五、组合电器
组合电器是将多种高压开关电器组合在一起，以实现对电力设备的全
面控制和保护。

根据其结构和用途，组合电器可以分为箱式组合电器、柜式组合电器等。

总之，高压开关电器是电力系统中不可或缺的组成部分，其分类和用
途多种多样。

在实际应用中，需要根据电力设备的具体情况和需要，
选择合适的高压开关电器，以保证电力系统的正常运行和安全稳定。

常用高低压电器及设备常用的高压电器有：高压变压器、高压熔断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜、避雷器等。

一、高压三相变压器变压器是根据电池感应的原理工作的；高压变压器主要使用于交流电变配，有利于交流电的输送和使用。

1、主要参数在变压器铭牌上主要有：铁损、铜损、短路阻抗Uk、分接开关、接线组别（Y/Y0-12,6、Δ/Y0-11）1）铁损P FE：也叫变压器空载铁损，变压器载空载情况下所需要的电能损耗，此时空载电流很小，在原边绕组线圈上的电阻损耗忽略不计。

主要是变压器铁心在交变电流的反复磁化下，产生的磁滞损耗、涡流损耗；它和变压器上所加的电压和频率的大小有关，所以可以认为是固定的，不和所用电流大小相关。

2）铜损P CU：也叫变压器短路损耗，变压器副边在短路的情况下，原边慢慢低加大输入电压，直道副边电流达到额定值，此时的变压器损耗。

此时变压器因为工作在短路状态，工作电压可以认为很小，故铁损很小，可损耗忽略不计。

主要是变压器线圈电阻的损耗。

它与所用负荷电流的大小相关。

3）短路阻抗Uk：在变压器短路损耗中，达到额定电流时的原边所加电压和原边的额定电压的比值的百分值称为短路阻抗。

可用于计算变压器副边短路时短路电流的大小，短路阻抗的倒数就是导纳，乘以额定电流便是短路电流的大小。

4）接线组别：讲的是变压器原、副边绕组的连接方法，不同的连接组别，可以得到与输入电压不同相位差的输出电压（以30度或其整倍数关系）；如我局使用的10KV/0.4KV高压变压器的接线组别为Y/Y0-12，原、副边均星型连接，副边带中性线，原、副边电压同相位，－12表示时钟12点时长针和短针重合及同相位、长针和短针分别代表原、副边电压相位；那么－11表示时钟11点，副边电压相位超前原边30度（一圈360度，每一点钟30度）。

5）分接开关（Ⅰ代表＋5％、Ⅱ额定、Ⅲ－5％）：油浸式变压器的分接头在壳内，操作开关在变压器顶端的总部位置。

常⽤⾼压电器设备的选择提纲1常⽤⾼压电器设备的选择及校验⼀、概述常⽤⾼压电器设备的选择及校验的必要性1、中、⾼压；2、常⽤电器及导体；3、通⽤的、共性的，不包括全部；1）设备范围⾼压电器及开关柜通常包括断路器、负荷开关、隔离开关、熔断器、限流电抗器、电流互感器、电压互感器、消弧线圈、接地变压器、接地电阻器、⽀柱绝缘⼦、穿墙套管以及⾼压开关柜等。

⾼压：系指标称电压⾼于1000V(1140V)时，有的将3~66kV划为中压。

2）选择及校验的条件○1按主要额定特性参数选择，包括电压、电流、频率、开断电流等选择；○2按短路条件进⾏动、热稳定校验；○3按承受过电压能⼒及绝缘⽔平选择；（这⾥暂不讨论）○4按环境条件，如温度、湿度、海拔等选择；○5按各类⾼压电器及开关柜的不同特点进⾏选择；⾼压电器及开关柜的选择及校验表2、以上⾼压电器及开关柜⽤于频率为50Hz的情况，⽤于其它频率时应对频率进⾏校验；3、⽤熔断器保护的电器可不进⾏热稳定校验；4、采⽤熔断器保护的电压互感器回路，可不校验动、热稳定⼀、按⼯作条件选择；1、按⼯作电压；1）有关电压的名词术语；根据国家标准GB156-1993(2008)《标准电压》有关电压的定义：○1系统的标称电压：系统被指定的电压。

○2系统的最⾼电压：当系统正常运⾏时，在任何时间、系统中任何⼀点所出现的电压最⾼值，不包括系统的暂态和异常电压，例如系统的操作引起的暂态和瞬时的电压变化。

○3电⽓设备的额定电压：国家规定的电⽓设备⼯作条件，通常由制造⼚确定的电压。

○4电⽓设备的最⾼电压：考虑到设备的绝缘性能和与最⾼电压有关的其他性能所确定的最⾼运⾏电压，其数值等于所在系统的系统最⾼电压值。

电⽓设备的最⾼电压只在系统标称电压⾼于1000V(1140V)时才给出。

2）按⼯作电压选择⾼压电器及开关柜的要求；选⽤⾼压电器及开关柜，其额定电压应符合所在回路的系统标称电压，其⾼压电器及开关柜的最⾼电压Umax 应不⼩于所有回路的系统最⾼电压Uy，即：Uma x≧Uy；注意：限流式熔断器不宜使⽤标称电压低于其额定电压的系统中，2、按⼯作电流选择；1）⾼压⾼压电器及导体的额定电流Ir不应⼩于该回路的最⼤持续⼯作电流Imax，即Ir≧Imax注意：1、由于⾼压开断电器没有持续过载的能⼒，在选择额定电流时，应满⾜各种可能运⾏⽅式下回路持续⼯作电流的要求；2、当⾼压电器、开关柜、导体的实际环境温度与额定环境温度不⼀致时，⾼压电器和导体的最⼤允许⼯作电流应进⾏修正。

高压开关电器分类高压开关电器是一种用于控制和保护电气设备的重要设备，广泛应用于工业、建筑、能源等领域。

本文将从不同的角度对高压开关电器进行分类和介绍，以便读者更好地理解和应用。

一、按照工作原理分类1. 气体绝缘开关电器：气体绝缘开关电器采用高压气体（如SF6）作为绝缘介质，能够在高压下实现可靠的开关功能。

这种开关电器具有体积小、可靠性高、维护方便等优点，在电力系统中得到广泛应用。

2. 真空开关电器：真空开关电器通过在真空环境中切断或接通电路来实现开关功能，具有断路能力强、寿命长、维护方便等优点。

真空开关电器广泛应用于中小型变电站、配电装置等场所。

3. 油浸开关电器：油浸开关电器采用特殊的绝缘油作为绝缘介质，能够在高压下稳定工作。

这种开关电器适用于大型变电站和高压输电线路等场所，具有可靠性高、耐候性好等特点。

二、按照功能分类1. 隔离开关：隔离开关用于切断电路，将电气设备与电网分离，以便进行检修和维护工作。

隔离开关通常与负荷开关配合使用，能够实现电路的安全隔离和可靠操作。

2. 负荷开关：负荷开关用于控制电路的通断，将电气设备与电网连接或切断。

负荷开关具有承载能力强、操作灵活等特点，广泛应用于电力系统的各个环节。

3. 断路器：断路器用于切断故障电路，保护电气设备和电网的安全运行。

断路器具有快速切断能力和很高的断路能力，能够有效防止电气设备受到损坏。

三、按照额定电压分类1. 低压开关电器：低压开关电器适用于额定电压不超过1000V的电路。

低压开关电器具有体积小、价格低廉等特点，广泛应用于家庭、商业和工业领域。

2. 中压开关电器：中压开关电器适用于额定电压在1kV至35kV之间的电路。

中压开关电器具有断路能力强、操作灵活等特点，广泛应用于配电系统和工业用电场所。

3. 高压开关电器：高压开关电器适用于额定电压超过35kV的电路。

高压开关电器具有断路能力强、耐久性好等特点，主要用于大型变电站和高压输电线路等场所。

10kV配电线路上常见电气设备介绍1. 高压断路器1.1概述高压断路器（或称高压开关）它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、压缩空气断路器等。

1.2型号表示方法高压断路器的型号是由字母和数字组成，表示如下：1.3 基本参数（1）额定电压它是表征断路器绝缘强度的参数，它是断路器能承受的正常工作线电压。

目前，我国电力系统中断路器采用的额定电压等级为（10KV、35KV、66KV、110KV、220KV、330KV、500KV)。

（2）额定电流它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

我国规定额定电流为：200、400、630、（1000）、1250、1600、（1500）、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A。

（3）额定开断电流它是表征断路器开断能力的参数。

在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。

当断路器在、低于其额定电压的电网中工作时，其开断电流可以增大。

但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。

我国规定额定开断电流为：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等。

（4）动稳定电流它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。

断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。

断路器通过动稳定电流时，不能因电动力作用而损坏。

耐受电流，它表明断路器在冲击短路电流作用下，承受电动力的能力。

高压电器简介1高压电器概述什么是高压电器？顾名思义就是用于高电压的电器，一般指电压在1KV及以上的电气设备，它量多、面广、广泛应用于电力网络的各级电压系统和工厂、农业以及高层建筑的照明中。

高压电器在电力系统总起着控制、保护和测量的作用。

高压电器种类和产品主要有哪些？高压电器种类很多，按照它在电力系统中的作用可分为：1.开关电器：如断路器、隔离开关、负荷开关、接地开关等；2.保护电器：如熔断器、避雷器；3.测量电器：如电压互感器、电流互感器；4.限流电器：如电抗器、电阻器；5.成套电器与组合电器；6. 其他：如电力电容器；2高压熔断器2.1高压熔断器的型号对容量较小而且不太重要的负载中，广泛使用熔断器为输、配电线路及电力变压器（包括电压互感器）的过载及短路保护。

它的结构简单，易于维护检修，类型有户内与户外型，型号含义表示如下图所示：RW型户外高压跌落式熔断器，用于10KV，交流50Hz的送配电线路及配电变压器进线侧作短路和过负荷保护。

RN系列高压熔断器适用于高压送、配电线路、电力变压器、电路互感器、电力电容器等电气设备的过载及短路保护2.2高压熔断器的作用及工作原理其作用原理非常简单：我们知道，当电路如果发生短路时瞬间的电流会非常高，同时会使导电线发热。

如果电路中没有熔断器来保护，那么很可能就烧坏用电设备了。

为了保护用电设备不会被偶然短路而烧坏，人们发明了熔断器并将其串联接入电路中，其关键部分就是熔点较低的特殊金属导线或导电片，当发生短路、过载等产生的大电流会时熔断器的导电部分升温、达到熔点熔化、断开而失去链接切断了电流。

从而保护了用电设备。

保险丝大保险管家应该听说过，那便是熔断器了。

如下图所示一些适用于低电压环境下的低压熔断器，它们广泛应用于各种电气设备及数码电子产品内部。

高压熔断器：工作原理基本一样，主要区别是熔丝管中填充用于灭弧的石英砂细粒。

其主要应用于高压环境下，如高压输电线路、变压器、变电所等环境起到为防止电器设备因过载和短路而烧坏的作用。

什么是高压电器
高压电器是在高压线路中用来实现关合、开断、爱护、掌握、调整、量测的设备。

一般的高压电器包括开关电器、量测电器和限流、限压电器。

国际上公认的凹凸压电器的分界线沟通是1kV（直流则为1500V）。

为沟通1kV以上为高压电器，1kV及以下为低压电器。

在高压电器产品样本、图样、技术文件、出厂检验报告、型式试验报告、使用说明书及产品名牌中，常采纳各种专业名词术语，它们表示产品的结构特征、技术性能和使用环境。

高压电器与低压电器的区分：
电压
低压电器：沟通1200V、直流1500V及以下的电器。

沟通主要有以下几个常用电压等级：沟通1140、660、380、220、36V；
高压电器：额定电压在3KV以上的电器。

国家标准：中压：3、6、10、(20)、35；高压：66、110、220；超高压：330、500、750.
传电
从传电来说，电压够大的时候电阻会突然减小，于是传播电流的速度就会变快。

危急性
从危急性来说，高压电器基本上是碰上了立即就会死掉（我指的是碰上了导电中的高压电器的导线，没有爱护的部分）。

低压电器你遇到
了里面的导线也有救活的可能，甚至没有多少损害或没有损害。

外表
外表上来讲，高压电器一般来说有许多层防护。

高压电器的种类、在电力系统中的作用对高压电
器的基本要求
1．根据高压电器在电力系统中所起的作用，可将其分为以下几大类：
（1）开关电器如断路器、隔离开关等。

（2）保护电器如熔断器、避雷器等。

（3）测量电器如仪用互感器等。

（4）限流电器如电抗器、电阻器等。

（5）其他如电容器、成套或组合电器等。

2．高压电器是构成电力系统的重要元器件，在电力系统中主要起以下作用：
（1）关断高压线路或负荷，控制电能的供、断，改变系统的运转方式，断开故障电流。

（2）保护线路和设备不受大电流和过电流的危害。

（3）将需要检测、修理、更换或安装的设备与高压电源隔离，保证人员与设备的安全。

（4）将高电压和大电流降低到可以用仪表来直接进行测量的程度。

3．为了进一步保证电力系统能安全、正常地运转，高压电器应满足以下基本要求：
（1）绝缘必须可靠。

由于绝缘要承受工作电压的长期作用和各种过电压的短时作用，所以要求绝缘性能良好。

（2）在正常运转情况下，其温升应当符合有关标准。

（3）当系统内某一环节发生短路时，处于该环节的各种高压电器应能承受短路电流所产生的热效应和电动力效应而不致损坏。

（4）能可靠地进行控制、保护，并具备规定的测量精度。

（5）能适应一定的自然条件。

尤其是室外型高压电器，在规定的使用环境条件下，应能正常工作。

（6）结构简单，便于维护操作和监视。

此外，有些电器还应具备防爆性能及体积小、重量轻等特点。

常用电器名称及作用
1.漏电开关—主要作用是在故障时切断电源,防止漏电引起的触电事故和直接
单相触电事故。

2.自动空气开关—是接通和断开电路,具有过载保护和短路保护,有的还具有失
压保护作有。

3.电流互感器的主要作用--是把大电流变成小电流,二次侧的额定电流为5安。

4.变压器—当一次侧和二次侧匝数不相等时,具有升压,降压作用。

5.电压互感器—主要作用是把高电压变成低电压,副边的额定电压为100伏。

6.电容器—主要作用是在交流电路作无功补偿。

7.高压断路器—可以正常通断负荷电流,也可以切断严重过载和短路电流。

8.隔离开关—隔离电源,断开时有明显的断开点。

9.负荷开关—通断负荷电流,装置高压熔断器时具有短路保护。

10.高压熔断器—结构特殊,具有短路保护和过流保护功能。

11.避雷器—可以有效的对地释放雷电产生的大气过电压,从而保护设备的绝缘。

12.避雷针－可以有效的防止直击雷对电气设备及建筑的破坏。

13.消弧线圈—接在变压器的中性点,有效限制线路接地短路时产生的短路电流。
